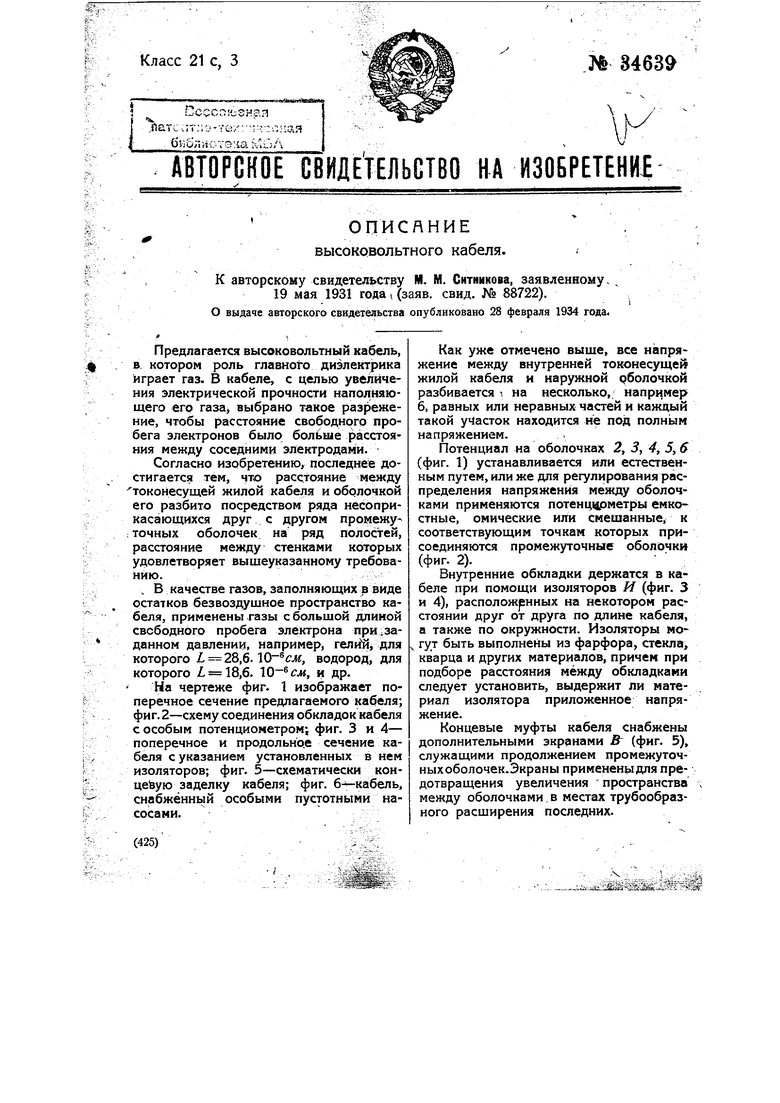

Высоковольтный кабель Советский патент 1934 года по МПК H01B9/06

.-V

Ш fsm:

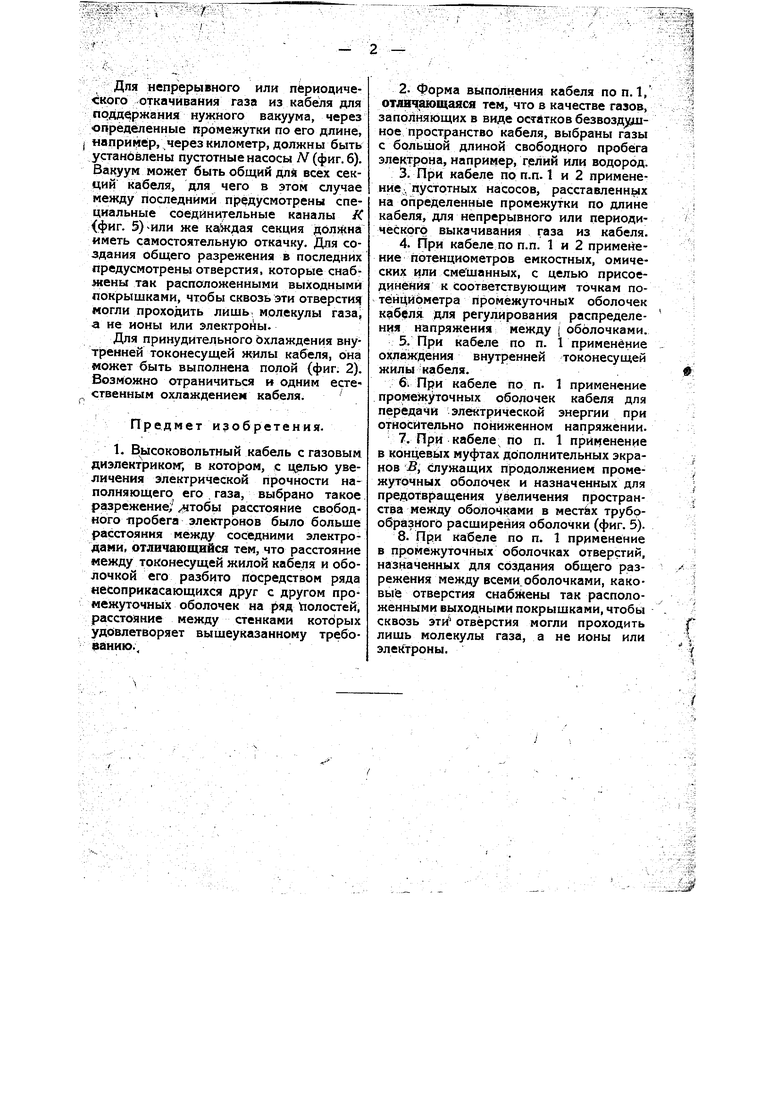

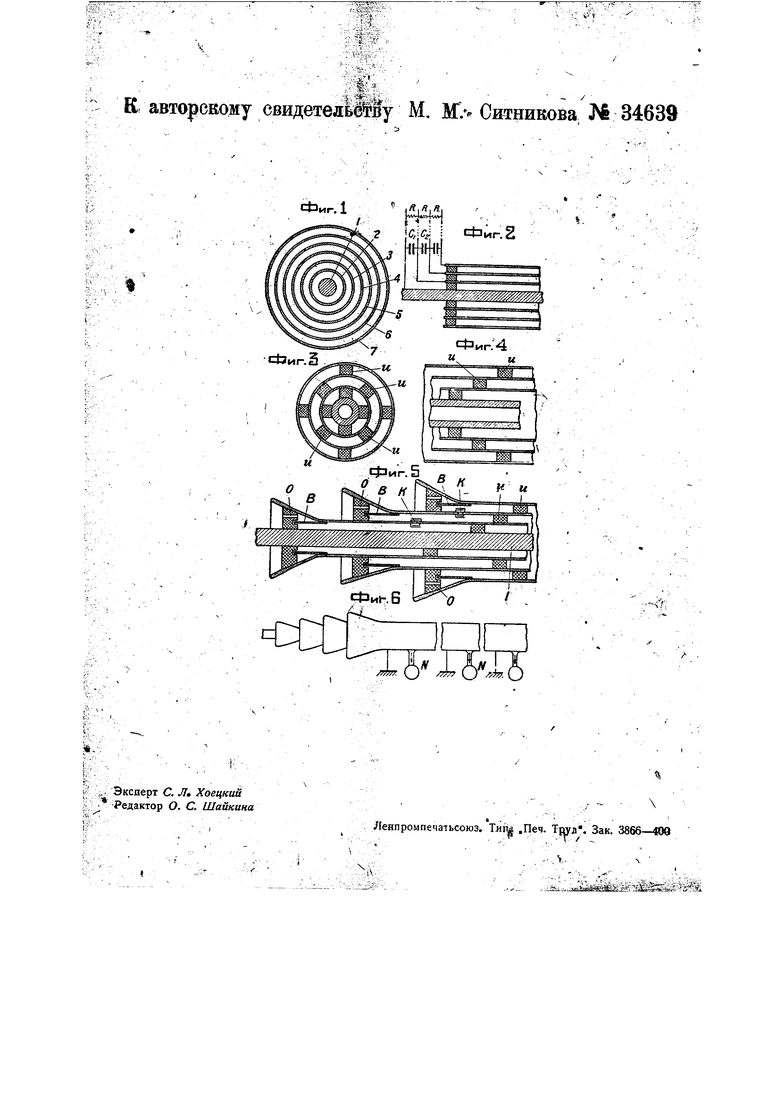

Для непрерывного или пёриоциче кого откачивания газа из кабеля для поддержания нужного вакуума, через определенные промежутки по его длине, наприНЬр,,через километр, должны быть установлены пустотные насосы N (фиг. б). Вакуум может быть общин для всех секций кабеля, для чего в этом случае между последними предусмотрены специальные соединительные каналы К. (фиг. 5)или же секция должна иметь самостоятельную откачку. Для создания общего разрежения в последних предусмотрены отверстия, которые снабжены так расположенными выходными покрышками, чтобы сквозь эти отверстия могли проходить лишь, молекулы газа а не ноны или электроны.

Для принудительного Охлаждения внутренней токонесущей Ж;илы кабеля, она может быть выполнена полой (фиг. 2). Возможно отраничиться и одним естественным охлаждением кабеля.

Предмет изобретения.

1. Высоковольтный кабель с газовым диэлектриком; в котором, с целью увеличения электрической прочности наполняющего его газа, выбрано такое разрежение/ тобы расстояние свободного пробега электронов было больше расстояния между соседними электродани, отличающийся тем, что расстояние между токонесущей жилой кабеля и оболочкой его разбито ггосредством ряда несоприкасающихся друг с другом промежуточных оболочек на ряд полостей, расстояние между стенками которых удовлетворяет вышеуказанному требованию.;

2.Форма выполнения кабеля по п. 1, отличающаяся тем, что в качестве газов, запоЛнякэщих в виде ОСТАТКОВ безвозд щ ное пространство кабеля, выбраны газы с большой длиной свободного пробега электрона, например, гелий или водород.

3.При кабеле по п.п. 1 и 2 применение, пустотных насосов, расставленных на определенные промежутки по длине кабеля, для непрерывного или периодического выкачивання газа из кабеля.

4.При кабеле по п.п. 1 и 2 применение потенциометров емкостных, омических или смешанных, с целью присоедннения к соответствующим точкам потенциометра промежуточных оболочек кабеля для регулирования распределещя напряжения между оболочками.

5.При кабеле по п. 1 применение охлаждения внутренней токонесущей жилы кабеля. .

6.При кабеле по п. 1 применение проме куточных оболочек кабеля для передачи электрической энергии при относительно пониженном напряжении.

7.При кабеле: по п. 1 применение

в концевых муфтах дополнительных экранов В, служащих продолжением промежуточных оболочек и назначенных для предотвращения увеличения пространства между оболочками в местах трубробразного расширения оболочки (фиг. 5).

8.При кабеле по п. 1 применение в промежуточных оболочках отверстий, назначенных для создания общего разрежения между всеми оболочками, каковые отверстия снабжены так расположенными выходными покрышками, чтобы сквозь эти отверстия могли проходить лишь молекулы газа, а не ионы или электроны, к авторскому свидетельсйу М, Ml Ситникова № 34639

.,,/,,,,,,,,,, ,,„,,,„,„,,,,77,,,, ,у,, ,,,,f,))

|ЗД

.

I сЬиг.2

«Фиг.4 и

{ «и

-ч/;

.
