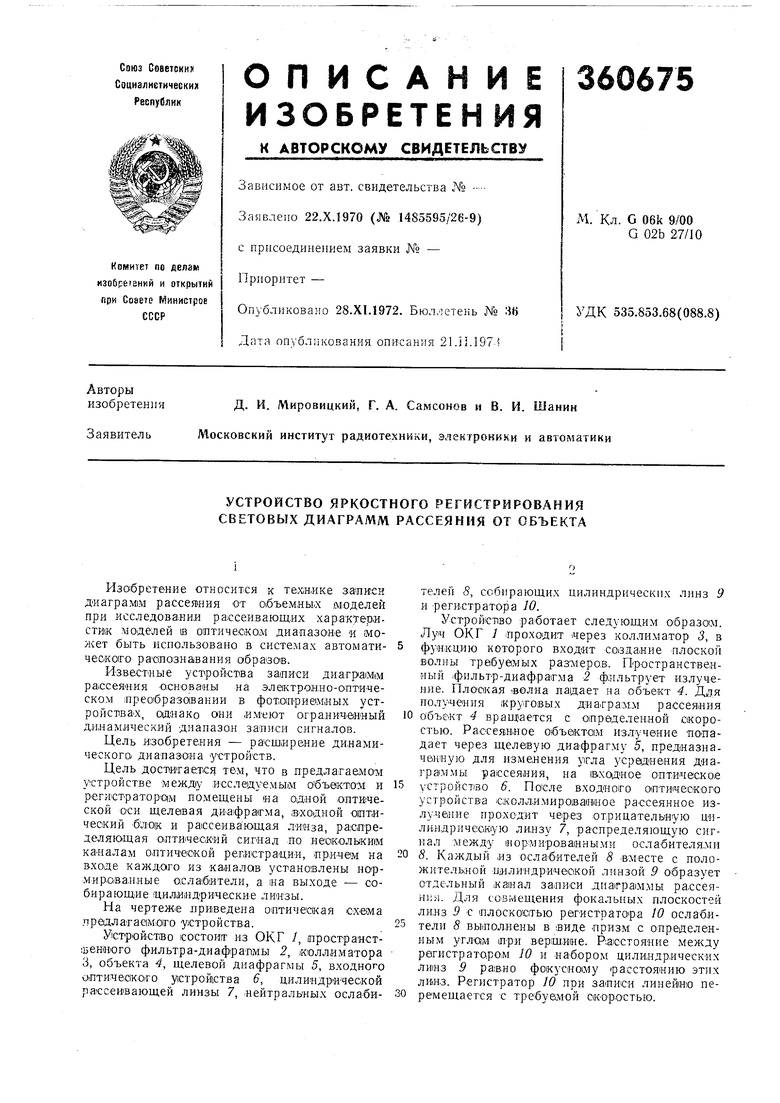

УСТРОЙСТВО ЯРКОСТНОГО РЕГИСТРИРОВАНИЯ СВЕТОВЫХ ДИАГРАММ РАССЕЯНИЯ ОТ ОБЪЕКТА Советский патент 1972 года по МПК G06K9/58

Изобретение относится к технике записей Диаграм1М рассеяния от объемнььх моделей при исследовании рассеивающ.их характериСТИ1К моделей в О1птичейко;м диапазоне и может быть использовано в системах автоматичеоко1го распознав а ни я образов.

Известные устройст1ва записи диаграмм рассеяния «снованы на элактровно-остгическом ;прео бразо1вании в фототриевдных устройстваХ, однако сини имеют огра,нич.ан«ый динамический днапазол сигналов.

Цель изобретения - расширение динамического диалазоиа устрой-ств.

Цель достигается тем, что в предлагаемом устройстве межд|. исследуемым о бъектоМ и реги1стратор-ам помещены на одной оптической оси щелевая диафрагма, входной оитический блок и рассеивающая ЛИНза, распределяк щая оптический сигнал по неоколыким ка«алам олтической регистрации, -пр-ичем на входе каждого из каналов установлены нор.мирова.нные осла-обители, а на выходе - собирающие Цилиидрические ливдзы.

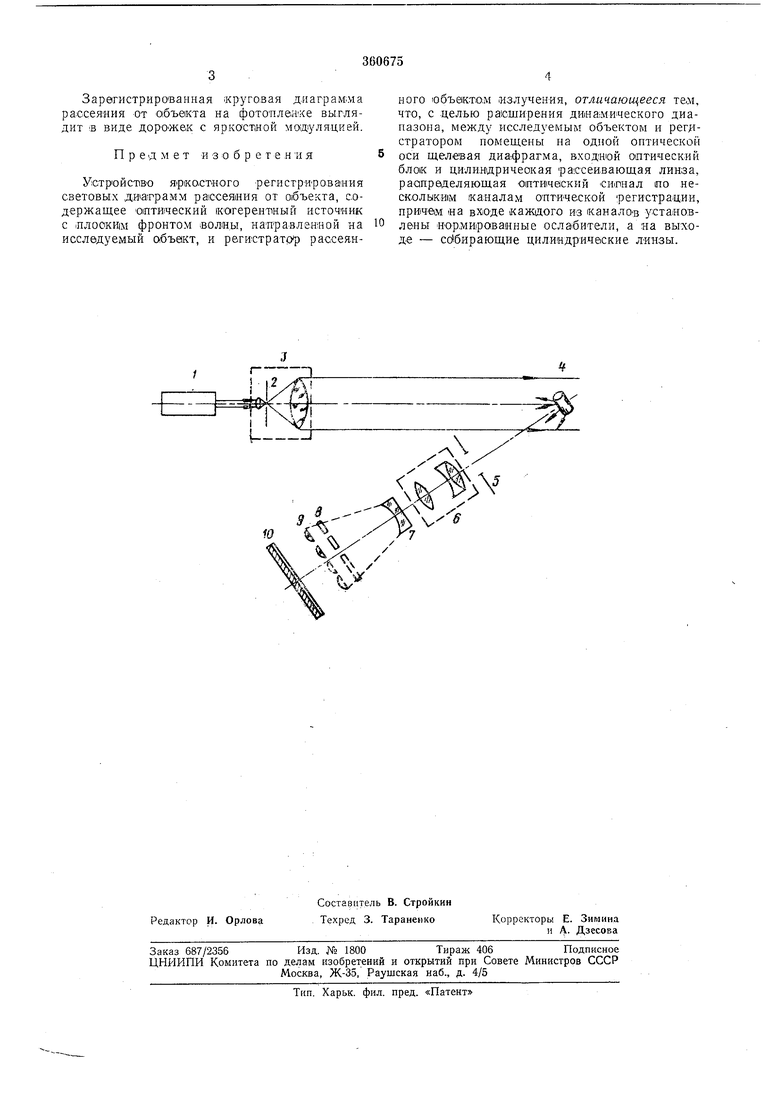

На чертеж1е приведена оптическая схема л р едл аг aeiMoiro устр о и ств а.

У|стройство состоит из ОКГ /, просграистшенмого фильтр а-диафра-пмы 2, коллиматора 3, объекта 4, щелевой диафрагмы 5, входного о.птичес1к01го у СтроЙ1ства 6, цилиидрической рассеивающей линзы 7, нейтральных ослабителей 5, собирающих цилиндрических линз 9 и регистратора 10.

Устройст1во ра ботает следующим образоаг. Луч ОКГ цроходит через коллиматор 5, в функцию которого входит создание плоской волны требуемых размеров. Пространственный фильтр-диафрат.ма 2 флльтрует излучение. Плоская волна падает на объект 4. Дл,я получения круговых диагра:м,м рассеяния объект 4 враид ается с определенной скоростью. Рассеянное 01бъект-01м излучение попадает через щелевую диафрагму 5, предназначенную для изменения угла усреднения д«аграммы рассеяния, на иходное оптическое устройство 6. После входного онтимеского устройства сколлимироваганое рассеянное излучение проходит через отрицательную цилиндрическую линзу 7, распределяющую сигнал между нормированными ос.табителя.ми 8. Каждый из ослабителей 8 вместе с положительной цилиндричеокой линзой 9 образует отдельный канал записи диагра.ммы рассеяния. Дл.ч совмещения фокальных плоскостей линз 9 с плоскоютью регистратора 10 ослабители 8 выполнены в виде призм с определенным угло1М при вершине. Расстояние между регистратором 10 и Ha6opOjM цилиндрических линз 9 равно фокусному расстоянию этих лин.3. Регистратор 10 при записи линейно перемещается с требу&мой скоростью. Зарегистрированная круговая д.иаграм ма рассеяния от 01бъвкта на фотопленхе выглядит :в виде дорОжек с яркост1ной мо;д уляцией. Предмет и з о б р е т е н и я У1стрюйст1во HipiKO,CT«oro регистрироваиия световых диаграмм рассеяния от объекта, содержащее оптический когерентный источник с 1плооки|м фронтом ;вол1НЬ1, наПравлешной на исследуемый объект, и регистратор рассеянного объектом излучения, отличающееся тем, что, с .целью расширения ди1на1мического диапазона, между исследуемым объектом и регистратором помещены на одной оптической оси щелевая диафрагма, входной оптический блок и цилиндрическая рассеивающая лин;за, раапре деляющая оптеческий си1пнал по нескольким каналам опти-ческой регистрации, причем иа входе каждого из каналов установлены «орАшроваиные ослабители, а яа выходе - со бирающие цилиндрические линзы.
