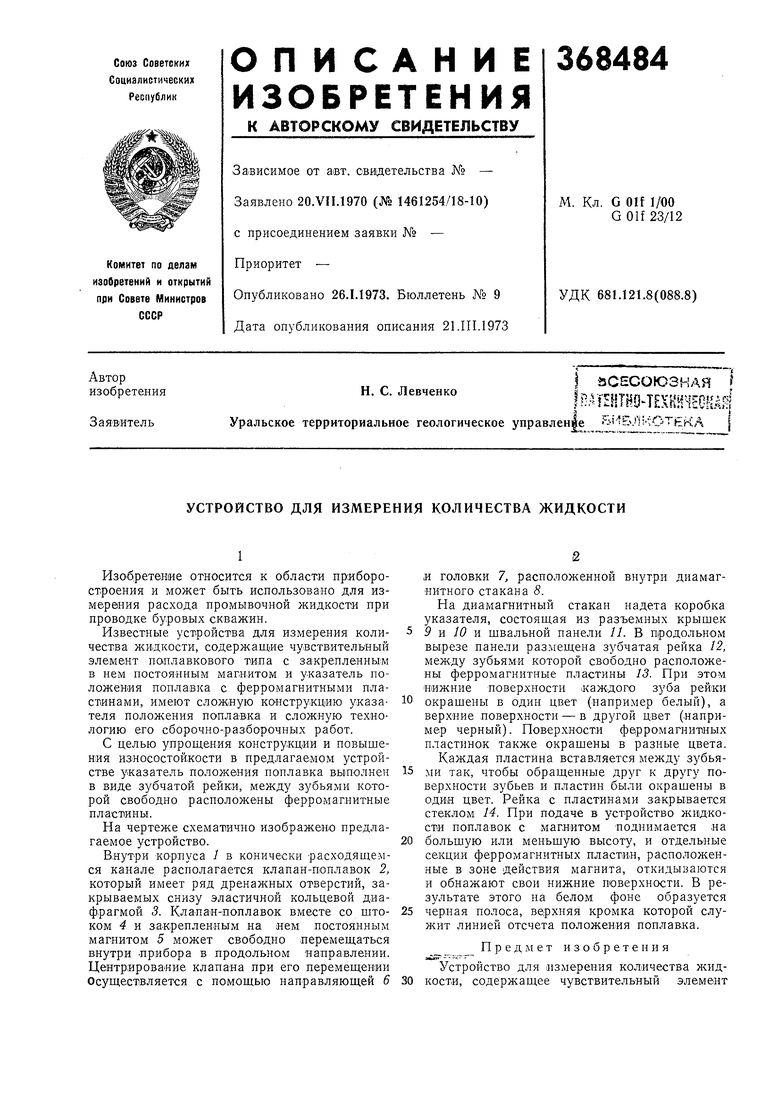

Изобретение относится к области приборостроения и может быть использовано для измерения расхода промывочной жидкости при проводке буровых скважин.

Известные устройства для измерения количества жидкости, содержащие чувствительный элемент поплавкового типа с закрепленным в нем постоянным магнитом и указатель положения поплавка с ферромагнитными пластинами, имеют сложную конструкцию указателя положения поплавка и сложную технологию его сборочно-разборочных работ.

С целью упрощения конструкции и повышения износостойкости в предлагаемом устройстве указатель положения поплавка выполнен в виде зубчатой рейки, между зубьями которой свободно расположены ферромагнитные пластины.

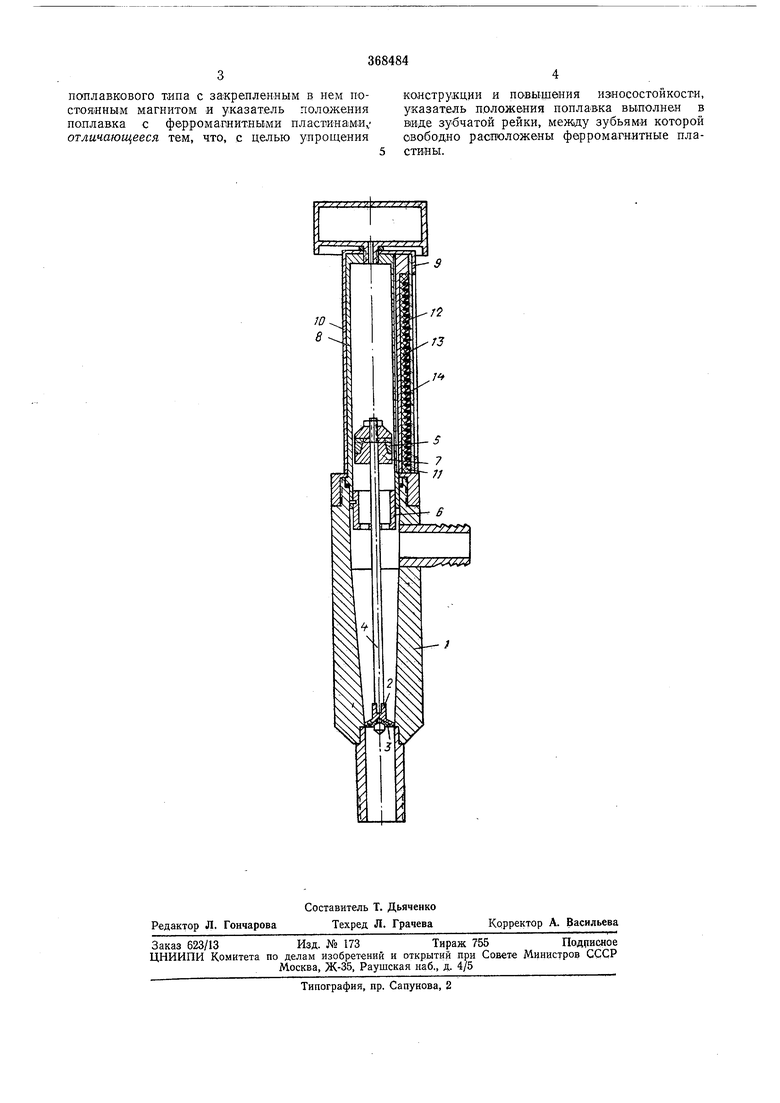

На чертеже схематично изображено предлагаемое устройство.

Внутри корпуса 1 в конически расходящемся канале располагается клапан-поплавок 2, который имеет ряд дренажных отверстий, закрываемых снизу эластичной кольцевой диафрагмой 5. Клапан-поплавок вместе со штоком 4 и закрепленным на нем постоянным магнитом 5 может свободно иеремещаться внутри -прибора в продольном направлении. Центрирование клапана при его перемещении Осуществляется с помощью направляющей 6

2

и головки 7, расположенной внутри диамагнитного стакана 8.

На диамагнитный стакан надета коробка указателя, состоящая из разъемных крыщек 9 ц 10 и швальной панели 11. В продольном вырезе панели размещена зубчатая рейка 12, между зубьями которой свободно расположены ферромагнитные пластины 13. При этом нижние поверхности каждого зуба рейки

окращены в один цвет (например белый), а верхние поверхности - в другой цвет (например черный). Поверхности ферромагнитных пластинок также окрашены в разные цвета. Каждая пластина вставляется между зубьями так, чтобы обращенные друг к другу поверхности зубьев и пластин были окрашены в один цвет. Рейка с пластинами закрывается стеклом 14. При подаче в устройство жидкости поплавок с магнитом поднимается на

большую или меньщую высоту, и отдельные секции ферромагнитных пластин, расположенные в зоне действия магнита, откидываются и обнажают свои нижние поверхности. В результате этого на белом фоне образуется

черная полоса, верхняя кромка которой слул ит линией отсчета положения поплавка.

Предмет изобретения

Устройство для измерения количества жидкости, содержащее чувствительный элемент

поплавкового типа с закрепленным в пем постоянным магнитом и указатель положения поплавка с ферромагаит.ны.ми пластинами,/ отличающееся тем, что, с целью упрощения

конструкции и повышения износостойкости, указатель положения поплавка выполнен в виде зубчатой рейки, между зубьями которой свободно расположены ферромагнитные пла
