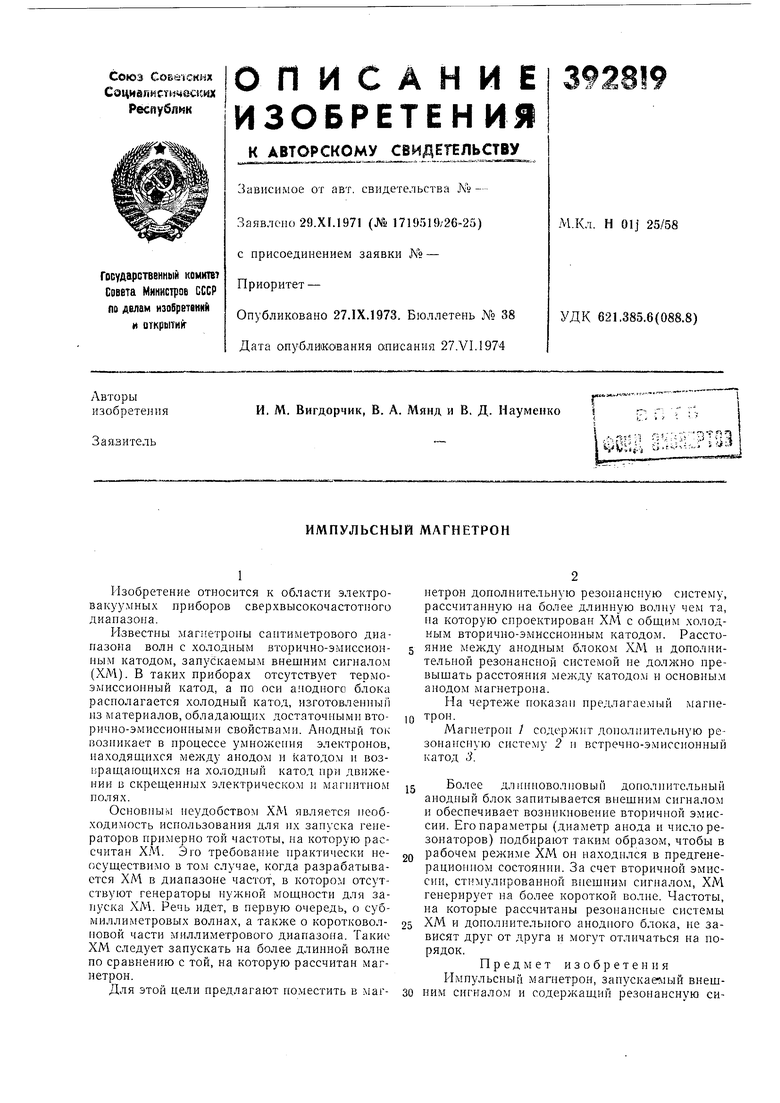

ИМПУЛЬСНЫЙ МАГНЕТРОН Советский патент 1973 года по МПК H01J25/587

1

Изобретение относится к области электровакуумных приборов сверхвысокочастотного диапазона.

Известны .магнетроны сантиметрового диапазона волн с холодным вторично-эмиссионным катодом, запускаемым внешним сигнало.м (ХМ). В таких приборах отсутствует термоэмнссионный катод, а по оси анодного блока располагается холодный катод, изготовленный 113 материалов, обладающих достаточнымн вторично-эмиссионными свойствами. Анодный ток возникает в процессе умноження электронов, находящихся между анодом и катодом и возиращаюпдихся на холодный катод при движении в скрещенных электрическом магнитном полях.

Основным неудобством ХМ является необходимость использования для их запуска генераторов примерно той частоты, на которую рассчитан ХМ. Эго требование практически неосуществимо в то.м случае, когда разрабатывается ХМ в диапазоне частот, в котором отсутствуют генераторы нужной мощности для запуска ХМ. Речь идет, в первую очередь, о субмилли.метровых волнах, а также о коротковолновой части миллиметрового диапазона. Такие ХМ следует запускать на более длинной волне по сравнению с той, на которую рассчитан магнетрон.

Для этой цели предлагают поместить в магнетрон дополнительную резонансную систему, рассчитанную на более длинную волну чем та, на которую спроектирован ХМ с общим холодным вторично-эмиссионным катодом. Расстояние между анодным блоко.м ХМ и дополнительной резонансной системой не должно превыщать расстояния между катодо.м и основным анодом магнетрона.

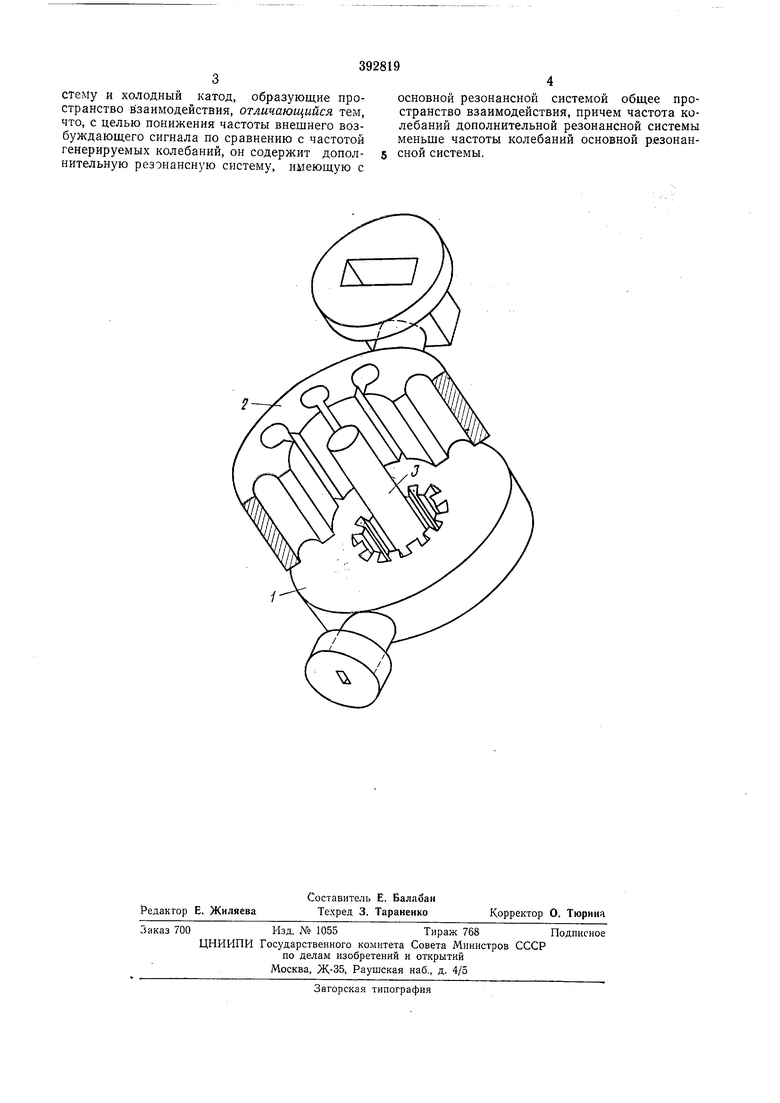

На чертеже показан предлагаемый магнетрон.

Магнетрон / содержит дополнительную резонансную снстему 2 и встречно-эмиссионный катод 3.

Более длштноволновый дополнительный анодный блок запитывается внешни.м сигналом и обеспечивает возникновение вторичной эмиссии. Его параметры (диаметр анода и число резонаторов) подбирают таким образом, чтобы в рабочем режиме ХМ он находился в предгенерационмом состоянии. За счет вторичной эмиссии, стимулированной в 1ещним сигналом, ХМ генерирует на более короткой волне. Частоты, на которые рассчитаны резонансные системы ХМ и донолнительного анодного блока, не зависят друг от друга и могут отличаться на порядок.

Предмет изобретения

Импульсный магнетрон, запускае 1ый внещним сигналом и содержащий резонансную систему и холодный катод, образующие пространство йзаимодействия, отличающийся тем, что, с целью понижения частоты внешнего возбуждающего сигнала по сравнению с частотой генерируемых колебаний, он содержит дополнительную резонансную систему, имеющую с

основной резонансной системой общее пространство взаимодействия, причем частота колебаний дополнительной резонансной системы меньще частоты колебаний основной резонансной системы.
