Управляемый мультивибратор Советский патент 1974 года по МПК H03K3/22 H03K13/20

1

Изобретениеотносится к импульсной технике, может быть использовано, напримео. шш поербпазования уровней внешней освещённости, в параметр импульсного сигнала.

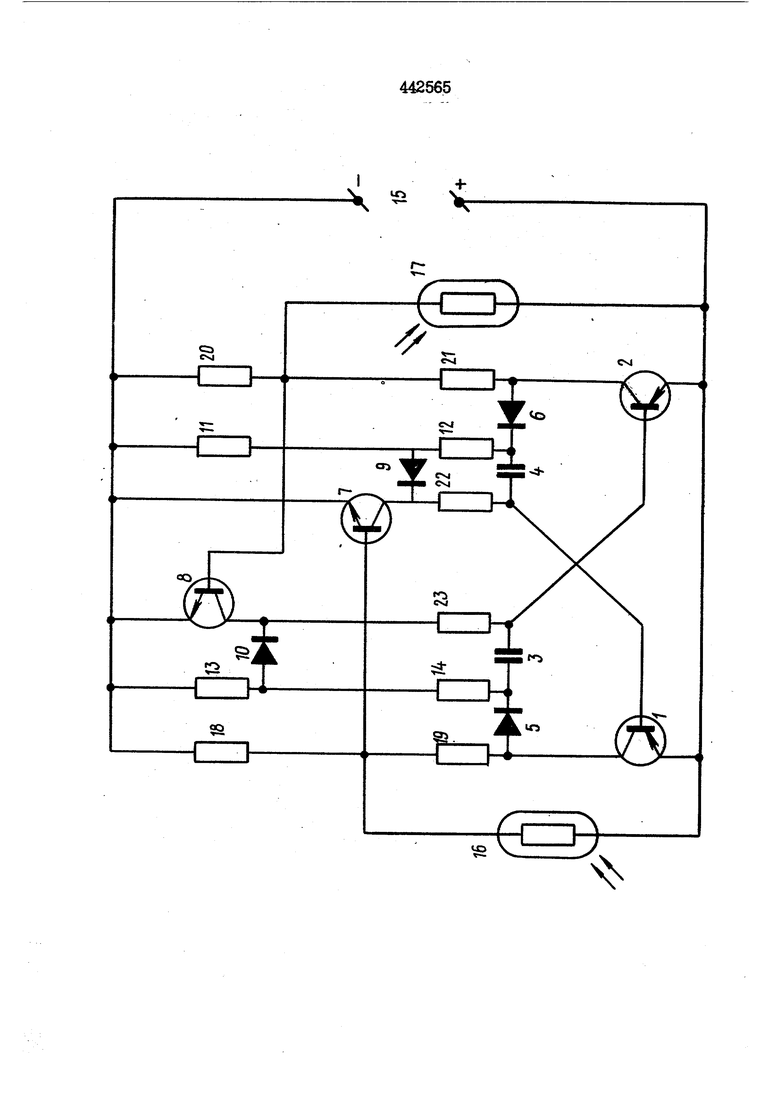

Известен управляемый мультивибратор по авт. св. № 258379, вырабатывающий импульсные сигналы, параметры которых (длительность, пауза, частота следования) рехулируются электрически. . Цель изобретения - управление длительностью, паузой и частотой следования импульсов путём изменения уровня внешней освещённости достигается тем,что предлагаемый мультивибратор дополнительно содержит два воспринимакацих освещенность фоторезистора,которые присоединены общей точкой к плюсовой шине источника питания,а каждым свободным концом - к соответствутсщей общей точке оазы дополнительного транзистора и |двух резисторов к коллекторной цепи транзистора ваультивибратора. На чертеже приведена схема устройства.

%льтивибратор содержит транзисторы I и 2 одного Т1ша проводимости (р-1г-р ), времязадающие конденсаторы 3 и 4, отключающие диоды 5 и 6, дополнительные транзисторы , 7 и 8 другого типа проводимости I ( J, дополнительные диоды 9 и 10, резистивные делители II. 12 и 13, 14, источник питания 15, фоторезисторы 16 и 17, резисторы 18 Д9 IS. 20, 21 в коллекторных цепях тран-i зисторов I и 2 мультивибратора и резисторы 22,23 в коллекторных це- пях транзисторов 7 и 8.

К базам и коллекторным цепям транзисторов I и 2 подключены соответственно коллекторные цепи и базы транзисторов 7 и 8, Аноды диодов 9 и 10 подключены соответственно к средним выводам резистивных делителей II, 12 и 13,14, Катоды диодов ( 10 соединены соответственно с.

Коллектррами транзисторов 7 и 8, эвййттеры которых связаны с отркцательноЕ шиной источника питания 15, С этой же шиной соединены одни выводы резйстивных делителей 11,12 и 13, 14, другие выводы которых подключены через конденсаторы 4 и 3 к базам транзисторов I и 2, Фоторезистооы 16 и 17 присоединеня общей точкой к положительной шине источшша питания, о которой соединены эмиттеры транзисторов I и 2, Свободный конец фоторезистора 16 подключен к общей точке базы транзистора 7 и резисторов 18,19 в коллекторной цепи транзистора I. Свободный конец фоторезистора 17 присоединён к общей точке базы транзистора 8 и резисторов 20, 21 в коллекторной цепи транзистора 2,

Устройство работает след1ую1цим образом.

При разрддке времязад.ающего конденсатора, например 3, через транзисторы I и 8 ток разряда определяется делителем напряжения, образованным резистором 20 и фоторезистором 17, Напряжение, сьшмаемое

определяется

с указанного делителя, восАналогичным образом происходи разряд времязадающего конденсатора 4, Ток разряда конденсатора через транзисторы 2 и 7 определяется освещённостью, воспринимаемой фоторезистором 16,

В результате длительность, пауза и частота следования импульсов изменяются при изменении уровня внешней освещённости.

р е

И 3 О б р е Д м

т

Н

т

Управляемый мультивибратор по св. № 258379, отличающийся

авт

тем. что, с целью управления длительностью, паузой и частотой следования импульсов путём изменения уровня внешней освещённости, он до:полнительно содержит два воспринимающих освещённость фоторезистора, которые присоединены общей точкой к плюсовой шине истоЧ:ника питания, а каждым свободным концом - к соответствующей общей течке базы допол-нительногс транзистора и двух резисторов в коллекторной цепи транзистора мультивибратора.
