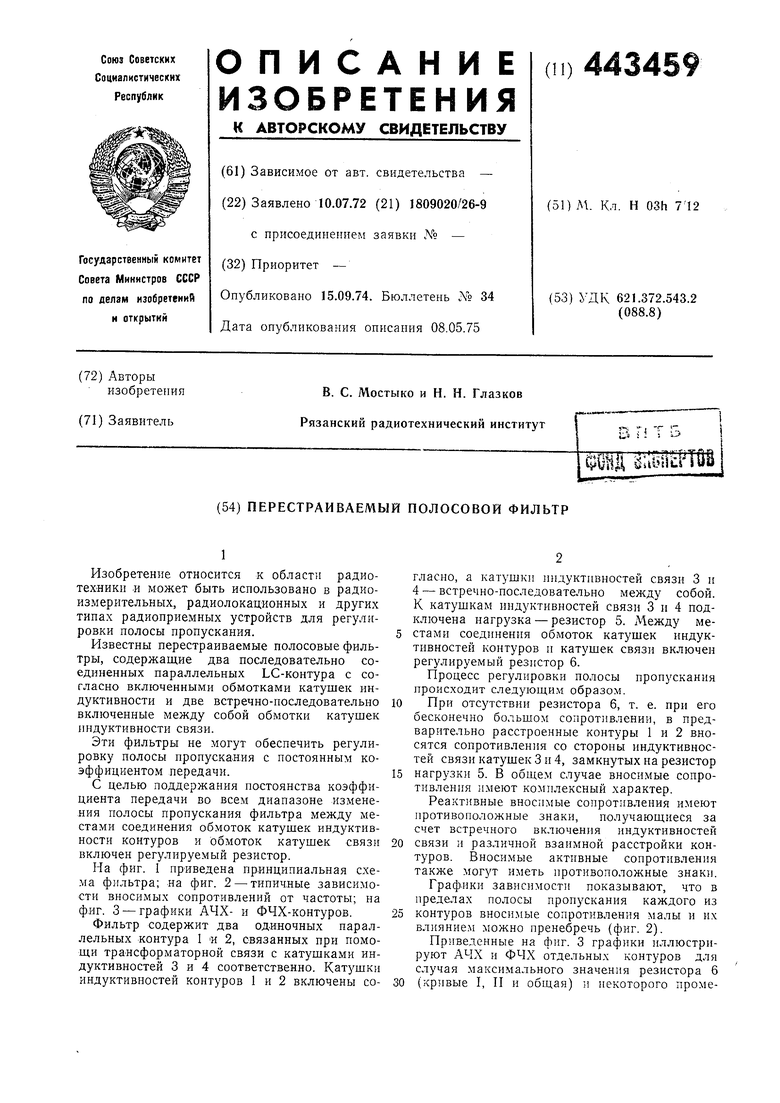

Перестраиваемый полосовой фильтр Советский патент 1974 года по МПК H03H7/12

1

Изобретение относится к области радиотехники .и может быть использовано в радиоизмерительных, радиолокационных и других типах радиоприемных устройств для регулировки полосы пропускания.

Известны перестраиваемые полосовые фильтры, содержащие два последовательно соединенных параллельных LC-контура с согласно включенными обмотками катушек индуктивности и две встречно-последовательно включенные между собой обмотки катушек индуктивности связи.

Эти фильтры не могут обеспечить регулировку полосы пропускания с постоянным коэффициентом передачи.

С целью поддержания постоянства коэффициента передачи во всем диапазоне изменения полосы пропускания фильтра между местами соединения обмоток катушек индуктивности контуров и обмоток катушек связи включен регулируемый резистор.

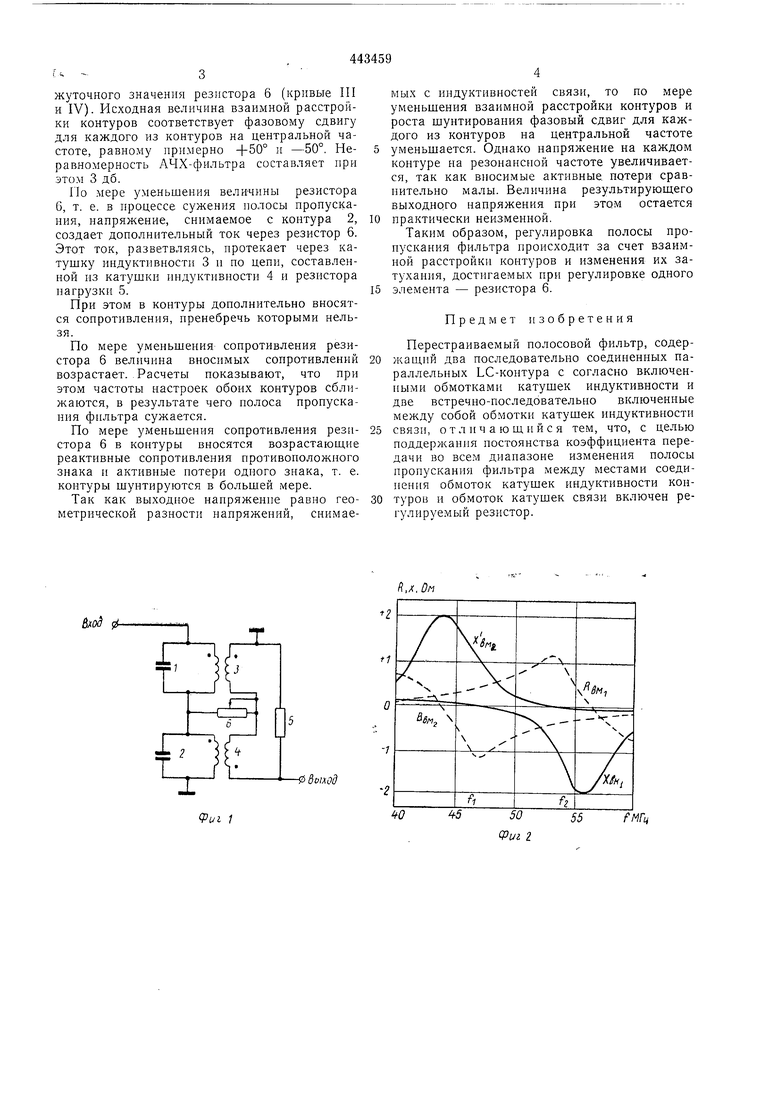

На фиг. 1 приведена принципиальная схема фильтра; на фиг. 2 - типичные зависимости вносимых сопротивлений от частоты; на фйг. 3 - графики АЧХ- и ФЧХ-контуров.

Фильтр содержит два одиночных параллельных контура 1 и 2, связанных при помощи трансформаторной связи с катушками индуктивностей 3 и 4 соответственно. Катушки индуктивностей контуров 1 и 2 включены согласно, а катушки иидуктпвностей связи 3 и 4 - встречно-последовательно между собой. К катушкам индуктивностей связи 3 и 4 подключена нагрузка - резистор 5. Между местами соединения обмоток катушек индуктивиостей контуров и катушек связи включен регулируемый резистор 6.

Процесс регулировки полосы пропускания происходит следующим образом.

При отсутствии резистора 6, т. е. при его бесконечно большом сопротивлении, в предварительно расстроенные контуры 1 и 2 вносятся сопротивления со стороны индуктивностей связи катушек 3 и 4, замкнутых на резистор

нагрузки 5. В общем случае вноси.мые сопротивления имеют комплексный характер.

Реактивные вносимые сопротивления имеют противоположные знаки, получающиеся за счет встречного включения индуктивностей

связи и различной взаимной расстройки контуров. Вносимые активные сопротивления также могут иметь противоположные знаки. Графики зависимости показывают, что в пределах полосы пропускания каждого из

контуров вносимые сопротивления малы и их влиянием можно пренебречь (фиг. 2).

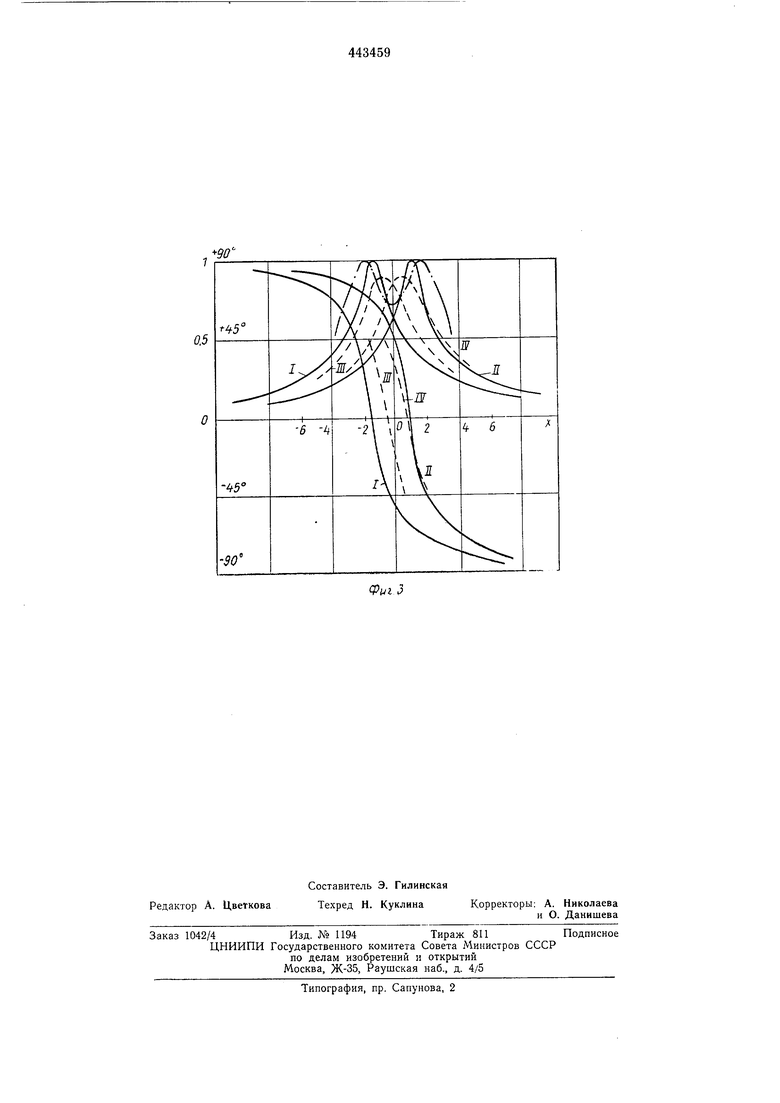

Приведенные на фиг. 3 грас|:)ики иллюстрируют АЧХ и ФЧХ отдельных контуров для случая максимального значения резистора 6

( I, П и общая) и некоторого промежуточного значения резистора 6 (кривые III и IV). Исходная величина взаимной расстройки контуров соответствует фазовому сдвигу для каждого из контуров на це нтральной частоте равному иримерно +50° и -50 . Неравномерность АЧХ-фильтра составляет ири этом 3 дб. По мере уменьшения величины резистора 6, т. е. в ироцессе сужения полосы пропуска) т р в ииииессе --j---,-.,--i,.i Этот ток, разветвляясь, протекает через катушку индуктивности 3 и по цепи, составленной из катушки индуктивности 4 и резистора пагрузки 5. При этом в контуры дополнительно вносятся сопротивления, пренебречь которыми нельзя. По мере уменьшения сопротивления рези сСа Г в Г Гос/мГГ-о-рТи еГ.;;, ГП-:..ГГе;ГодК ГГ;Г °е° , .еометрической разности напряжений, снимаемых с индуктивностей связи, то по мере уменьшения взаимной расстройки контуров и роста шунтирования фазовый сдвиг для каждого из контуров на центральной частоте уменьшается. Однако напряжение на каждом контуре на резонансной частоте увеличивается так как вносимые активные потери сравнительно малы. Величина результирующего выходного напряжения при этом остается :;EEs:5 -3;-r.s: ной расстройки контуров и изменения их затухания, достигаемых при регулировке одного элемента - резистора 6. Предмет изобретения Прпргтпаиваемый полосовой фильтр, содер S а --.л.,0 с„ед„„е„„ь.„а. po.™ CfiiH-L-sr™ S : п™. Г. регулируемыи резистор.

B)iD3

-0 dtiixod

X

ui 1

SO55fмrц

Vui 2
