Дождевальная насадка Советский патент 1974 года по МПК A01G25/00 B05B1/18 B05B1/30

1

Изобретение относится к технике нолива сельскохозяйствениы.х культур снособом дозирования.

Известна дождевальная насадка, включающая кориус, сопло и установленный в корпусе регулятор расхода, позволяющий автоматически сохранять постоянный расход воды при изменении напора.

Однако сохранение постоянного расхода в такой насадке осуществляется за счет изменения качества разбрызгивания.

Цель изобретения - сохранение постоянного расхода воды и качества разбрызгивания при изменении напора.

Это достигается тем, что регулятор расхода выполнен в виде трех расположенных соосно соплу перфорированных дисков, средний из которых установлен подвижно и подпружинен со стороны сопла, а его отверстия смещены отпосительно отверстий верхнего диска.

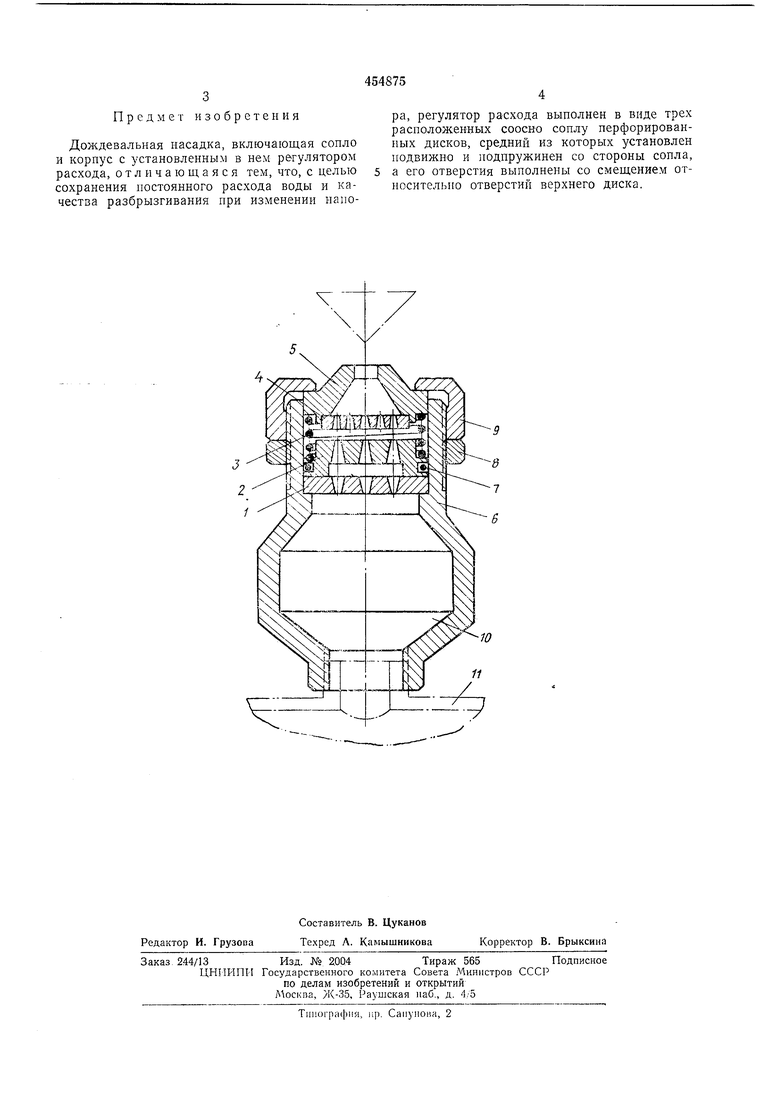

На чертеже показана предлагаемая насадка в разрезе.

Насадка включает в себя нижний перфорированный диск 1, подвижный перфорированпый диск 2, пружину 3, верхний перфорированный диск 4, сопло 5, корпус б, уплотнитель 7, контргайку 8 для регулировки сжатия прул ины 3 и регулировочную гайку 9. В корпусе уясадки предусмотрена камера 10 осаждения, резьба для соединения с трубопроводом П.

Неподвижный 1 и подвижный 2 диски имеют взаимообратные конусные отверстия перфораций с целью уменьщения возможности их заиления. Число отверстий в верхнем диске 4 должно быть больще, чем в подвижном, например в два раза.

Насадка работает следующим образом.

Вода из трубопровода 11 подается в камеру 10, где происходит осаждение примесей, находящихся в воде, и через отверстия в неподвижном нижнем 1, подвижном 2, верхнем 4 дисках и сопло 5 поступает наружу. На пути струи воды, выходящей из сопла 5, может быть установлен отражатель.

При расчетном давлении воды в трубопроводе подвижный диск 2 под воздействием пружины 3 прижат к неподвижному диску 1. При повыщении давления диск 2 перемещается,

сжимая пружину, и прижимается к верхнему диску 4, при этом часть отверстий верхнего диска перекрывается, благодаря чему уменьщается суммарная площадь сечения отверстий, компенсируя тем самым расход воды,

возросщий от увеличения давления. При уменьщении давления пружина возвращает подвижный диск в исходное положение, при этом суммарная площадь сечения отверстий увеличивается, обеспечивая постоянство расхода.

Предмет изобретения

Дождевальная насадка, включающая сопло и корпус с установленным в нем регулятором расхода, отличающаяся тем, что, с целью сохранения постоянного расхода воды и качества разбрызгивания при изменении напора, регулятор расхода выполнен в виде трех расположенных соосно соплу перфорированных дисков, средний из которых установлен подвижно и подпружинен со стороны сопла, а его отверстия выполнены со смещением относительпо отверстий верхнего диска.
