Компаратор с автоматической коррекцией порога срабатывания Советский патент 1975 года по МПК G05B1/01 H03K5/20

Описание патента на изобретение SU464889A1

при ср-абатьгванни контактам 20, 21 шунтирует :вхо,ды компаратора на «землю. Резисторы 22, 23 - защ ииные. Ключ 16 управляет .прохождением имт ульсов опроса от внешнего генератора на схему сравнення. Выход ключа 16 в-месте с выхадом мультивибратора 17 через логическую схему «ИЛИ 24 подключен к опрашиваемому входу схемы сравнения. Вход 25 компаратора, на который (подается в внде им пульса команда на корректировку, под:ключен к целям сброса очетчнка 14 и через вторую схему «ИЛИ 26 вместе с выходом схемы 13 - ic входу ол)нов11.брат10ра 19. Компаратор работает следующим образом. Ток транзистора 3 /кз складывается из суммы токов транзисторов 1 2 {1к и /кз) и является постоянной величиной. В случае превышения напряжения на входе 27 на-пряжении «а -входе 28 происходит перераспределение токов транзисторов / и 2. При определенной раз ности напряженнй /„ор ток транзистора / станавится равным лшсовому току туннельного диода 9 /пик -и происходит срабатывание схемы сравнения. При этом туннатьный диод 9 перебрасывается в высоковольтное состояние и открывает выходной ключ. Напряжение /„«р зависит от соотношения токов /пикДкь а следовательно, и от /кз- Ток /КЗ определяется параметрамИ генератора тока и сопротивлением управляемого цифрового резистора, т. е. зависит от состояния счетчика 14. При поступленИИ и.мшульса на вход 25 компа:рато.ра опрокидывается однови-братор 19, г счетчик 14 сбрасывается на нуль, включается реле 18 -и п унтируст входы 27, 28 ком паоатора на «землю. При этом иереключаютс.;. ключ; 12 м 16, запре ца ои 1,11е обращение ч компаратору, подается разре пающий сигнал «а схему совпаде;ппя 13 и залускается ждущий мультивибратор 17, который через схему «ИЛИ 24 начинает опрос компаратора. Пороповое на пряженне и.рн сброшенном счетчяке 14 по вре-мя настройки устанавливается при. noMouui nepeMe inoro резистора 7 отридате.чьным. Поэтаму на выходе схемы сравнения появят ся импульсы, которые через схему совпадения 13 начинают управлять цифровым резл.старом. Его сопротивление, изменяясь, увеличивает ток /КЗ, а следовательно, и /KI до тех пор, лока налряжение t/яор не станет равным нулю. Таким образом будет скомпеноировано iep1аанач:альное пороговое на1иряженне, а также его дрейф, возника ощнй из-за темиератур ой нестабильности иараметров либо старении элементов схемы сравне:1 пя. Отсутствие очередиого имлульса на выходе cxeMjj сравнения вызывает от рокид з ваа ия од 1«вибратора 19 в исходное состояние и производит все обратные ереключения. Компаратор готов к работе. Так как корректировка может производиться по команде в любое время, свободное от измерений, и цепи коррекции не связаны с входными цепями компаратора, то они не влияют на быстродействие схемы сравнения и не наруша от симметричиости ее входов, что повышает точност1 сравнения и коэффициент подавления синфазных ломех. Предмет изобретения Компаратор с автоматической коррекцией Порога срабатывания, содержащий сравннвающий дифференциальный каскад на траизисторах с генератором постоянного тока в общей э.м ттерной цеш, в коллекторной цепи одного из которых включен туннельный диод, параллельно которому подключен вход выходного согласующего .ключа, рез 1сторы, управля ОЩие ключи, схему со.впаденпя «И, две логическж схем, «ИЛИ, однов 1братор, управляющее реле, контакты которого 1 {унтпруют компаратора па землю и цифровое ynpaijляемое сопротивление, выполпеипое ia основе счетчика с резисторами, отличающийся тем, что, с целью повышения 6 JCTpoдсйствия, точности и помехоза дищенности, весовые резисторы лодкл Очены к токозадаю 1ел у резистору генератора постоянного тока, я вход счетчика через схему совпааения подкл очен к выходу компаратора, соед;иненному через схему «ИЛИ с выходом одио.виб.раторя л управляемого мульт ви5ратора, вход которого через другу О «ИЛИ подключен к входу «опрос компаратора. н- 027kZD-t 2g 0гв 2J г/ Л i i fN l-Crbi -@: Ц -CI 1 -0

Похожие патенты SU464889A1

название год авторы номер документа
Устройство для измерения сопротивления изоляции сетей постоянного тока 1983
  • Редькин Вадим Александрович
  • Угрюмов Евгений Павлович
  • Машенков Валерий Михайлович
  • Петров Константин Васильевич
  • Агрест Роман Иосифович
  • Иванов Александр Алексеевич
SU1142804A2
Устройство для автоматической корректировки дрейфа измерительного прибора 1978
  • Графов Константин Васильевич
  • Семенов Михаил Семенович
SU785806A1
Устройство для токовой защиты 1975
  • Сэн Чай Сан
SU667175A3
Устройство для дифференциальной защиты двойной системы сборных шин электроустановки 1987
  • Багинский Леонид Викентьевич
  • Додонов Михаил Борисович
  • Тимофеев Иван Петрович
  • Федотов Борис Анатольевич
SU1492411A1
Способ заварки кратера и устройство управления заваркой кратера при импульсной электродуговой сварке 1987
  • Янченко Юрий Алексеевич
  • Баранков Михаил Лаврентьевич
  • Фанин Рафаил
  • Хамидулов Кемаф Исхакович
SU1465216A1
Устройство для оптимизации фотосинтеза растений 1989
  • Панкратов Александр Иванович
  • Стяжкин Василий Иванович
  • Коркин Виктор Игнатьевич
  • Бритвин Дмитрий Иванович
SU1690611A1
УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО КОНТРОЛЯ МЕТАНА И ДРУГИХ ГОРЮЧИХ ГАЗОВ 1991
  • Астапов В.Н.
RU2013565C1
ЦИФРОВОЕ УСТРОЙСТВО ВЕСОВОГО ПОРЦИОННОГО ДОЗАТОРА 1966
  • Лежнин Ф.К.
SU222726A1
Устройство с программируемым и контролируемым регулированием коэффициента передачи 1989
  • Корсунов Анатолий Рувимович
  • Коваленко Владимир Павлович
  • Пенкина Валентина Ивановна
SU1774469A1
Преобразователь напряжения в длительность импульсов 1990
  • Яковлев Павел Сергеевич
  • Шаронов Геннадий Иванович
  • Заморский Валерий Валентинович
SU1785071A1

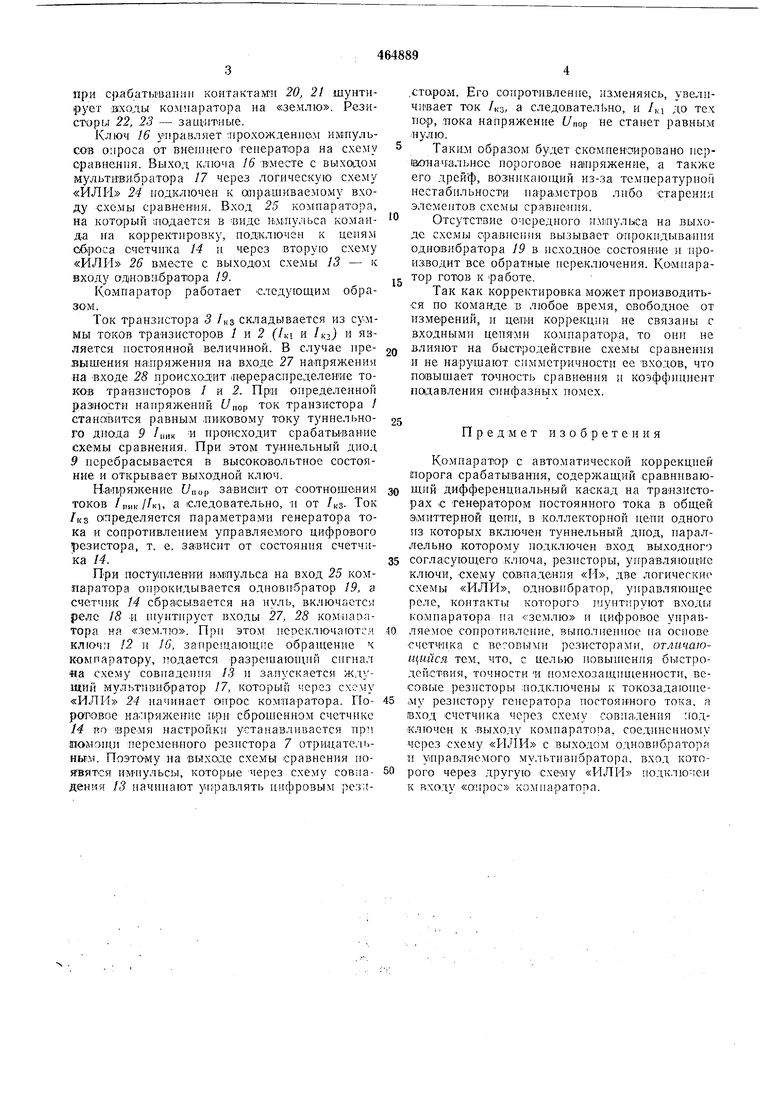

Иллюстрации к изобретению SU 464 889 A1
