РЕЛЕЙНОЕ УСТРОЙСТВО Советский патент 1936 года по МПК H01H47/24

Предлагаемое изобретение касается релейного устройства, служащего для включения разного рода механизмов и состоящего из неоновых ламп и фотоэлементов для включения этих ламп. В предлагаемом устройстве, согласно изобретению, два фотоэлемента включены последовательно навстречу друг другу и шунтированы, каждый, в отдельности, неоновыми лампами с той целью, чтобы при действии одного из фотоэлементов лампы зажигались поочередно током одного направления, а при действии другого - током другого направления.

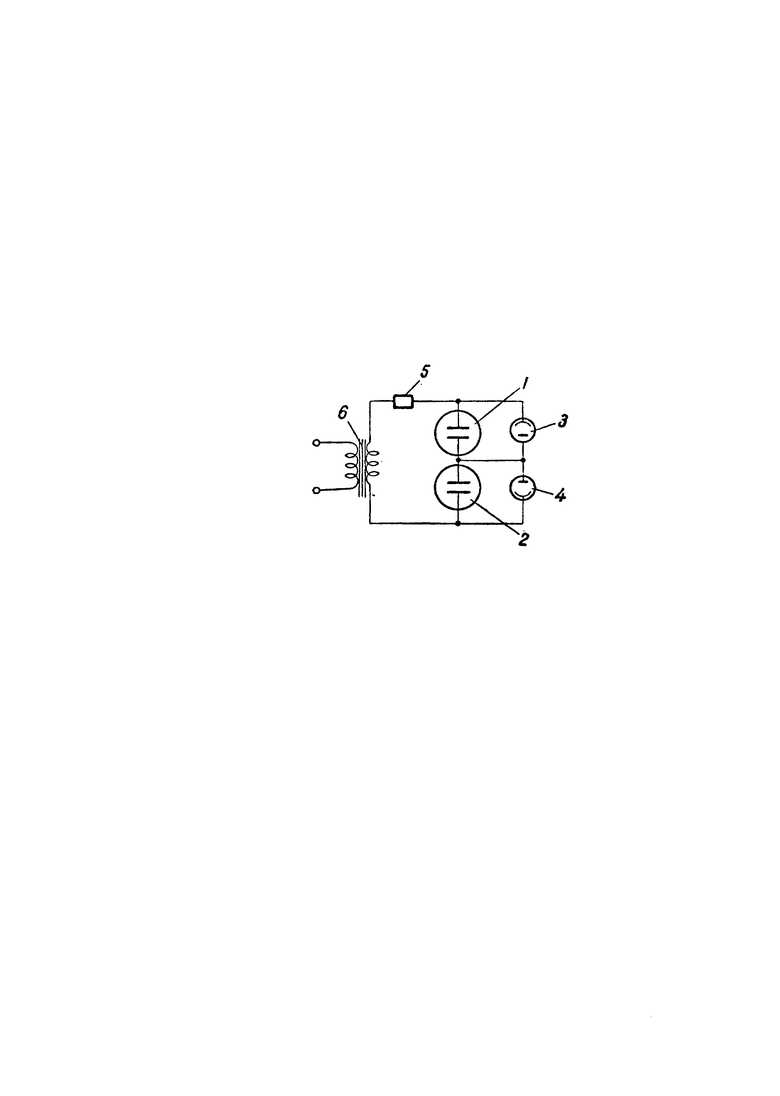

На чертеже изображена электрическая схема предлагаемого устройства.

С двумя последовательно включенными неоновыми лампами 1, 2 соединены параллельно фотоэлементы 3, 4, образующие с лампами релейное устройство, служащее для включения нагрузки 5 (какого-либо механизма) в электрическую цепь, питаемую переменным током, например, от трансформатора 6. Фотоэлементы 3 и 4 включены навстречу друг другу.

Действие предлагаемого релейного устройства основано на том, что потенциал зажигания неоновой лампы выше того напряжения, которое падает на лампу во время горения дуги. Эта разность напряжений и используется для включения механизма 5.

При двух последовательно включенных неоновых лампах напряжение трансформатора 6 недостаточно для зажигания ламп, но достаточно для горения и достаточно для зажигания второй лампы при зажигании одной. Поэтому, пока потенциал средней точки равен половинному напряжению, схема находится в равновесии. Но как только потенциал средней точки изменится в силу изменения параметров схемы, на одной лампе напряжение возрастет, а на другой упадет; в результате этого первая лампа зажжется. Но как только она пробьется, падение напряжения на ней уменьшится и за счет этого возрастет напряжение на второй, которая в свою очередь также пробьется и через нагрузку 5 пойдет ток. Это будет повторяться в каждый полупериод, пока схема не придет в равновесное состояние.

При падении света на тот или другой из фотоэлементов 3, 4 возрастет напряжение на соответствующей лампе и она зажжется при соответствующем направлении тока; при другом же направлении тока она не зажжется. После зажигания одной лампы зажжется немедленно и другая по изложенной выше причине и через нагрузку 5 пойдет ток.

Релейное устройство, служащее для включения разного рода механизмов, питаемое переменным током и состоящее из неоновых ламп и фотоэлементов для включения этих ламп, отличающееся тем, что два фотоэлемента включены последовательно навстречу друг другу и шунтированы, каждый в отдельности, неоновыми лампами, с той целью, чтобы при действии одного из фотоэлементов лампы зажигались поочередно током одного направления, а при действии другого - током другого направления.
