МАГНЕТРОН Советский патент 1936 года по МПК H01J25/54

Для изменения длины волны магнетрона с контуром, помещенным внутри баллона, были предложены разные способы. Так, например, можно изменять щель между полуанодами, что, уменьшая сосредоточенную емкость всего контура и увеличивая самоиндукцию (или, наоборот, увеличивая емкость и уменьшая самоиндукцию), дает изменение длины волны в некоторых пределах. Можно изменять емкость, приключенную параллельно контуру, не изменяя самоиндукции контура, и т.д. Эти методы дают малый диапазон настройки.

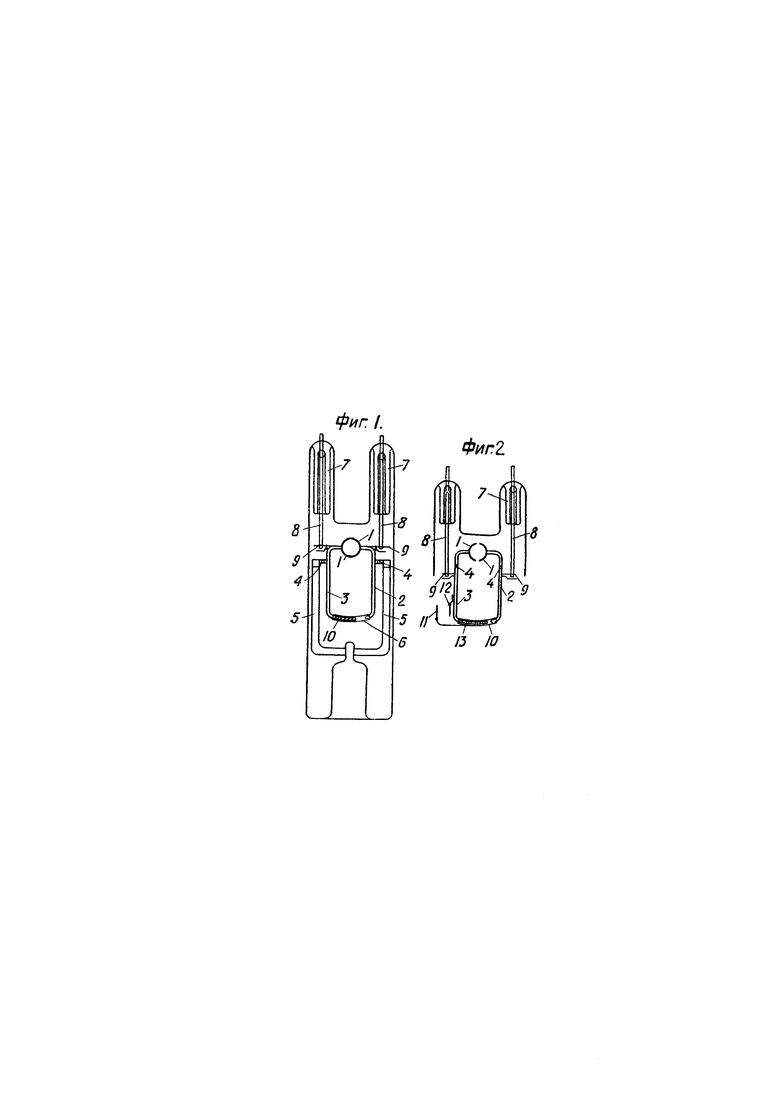

Настоящее изобретение предусматривает расширение диапазона настройки путем применения для настройки указанного контура, помещенного внутри баллона, пружинящего ввода, особенностью которого является возможность одновременно уменьшать или увеличивать оба параметра (емкость и самоиндукцию контура). На чертеже фиг. 1 и 2 изображают схематически предлагаемый магнетрон в двух вариантах.

Как видно из фиг. 1, колебательный контур магнетрона состоит из двух полуанодов 1 и петли, состоящей из двух дужек 2, 3, укрепленных на осях 4, 4 (шарнирно) на стойках 5, 5 и в месте 6 соединенных с тромбонной системой. Если при помощи пружин 7, 7 и рычагов 8, 8, свободно связанных с контуром в местах 9, 9, переместить дужки 2 и 3, то это вызовет или

а) уменьшение емкости между полуанодами 1 и, вместе с тем, уменьшение самоиндукции петли, составленной из дужек 2 и 3, так как конец одной из них. вдвинется в трубочку 70, которой заканчивается конец другой дужки, или же

б) увеличение емкости между полуанодами 1 и, вместе с тем, увеличение самоиндукции петли 2-3. Таким образом оба параметра изменяются в одном направлении, т.е. либо на увеличение, либо на уменьшение длины волны.

В виду того, что точка крепления шарнира делит дужки 2 и 3 на рычаги с неравными плечами, то небольшое перемещение полуанодов 1, 1 будет сопровождаться значительным изменением размеров петли. Если в других системах настройки, помощью увеличиния емкости и уменьшения самоиндукции или только изменения одной емкости, изменение длины волны, генерируемой магнетроном, пропорционально, в лучшем случае,, корню квадратному из величины изменения параметра, то в предлагаемом случае изменение волны пропорционально, при соответствующем подборе, величине самого изменения параметров.

Устройство по фиг. 2 также предусматривает настройку контура изменением самоиндукции и емкости, для чего каждая из дужек 2, 3 контура составлена из двух половинок, соединенных между собой шарнирами. В этом варианте имеется дополнительный конденсатор, обкладки 11, 12 которого скреплены с дужками 2 и 3. Перемещая рычаги 8, можно изменить параметры контура; при этом увеличение самоиндукции соответствует увеличению емкости между обкладками 11 и 12 и наоборот. Этот тип обладает тем преимуществом, что щель между полуанодами 1, 1 остается неизменной.

Для управления магнетронами (фиг. 1 и 2) можно использовать не два рычага 8, а только один.

Для определения параметров контура в магнетроне применена шкала с делениями 13, нанесенная на дужку 3.

1. Магнетрон с настраиваемым контуром внутри баллона, отличающийся тем, что, с целью одновременного уменьшения или увеличения емкости и самоиндукции контура, колебательный контур выполнен в виде двух дужек 2, 3, укрепленных на осях 4, причем одни концы дужек связаны с анодом 1, а другие концы имеют возможность взаимно перемещаться без нарушения электрического контакта, например, при помощи телескопического соединения.

2. Форма выполнения магнетрона по п. 1, отличающаяся применением дополнительного конденсатора, обкладки 11 и 12 которого скреплены с дужками 2 и 3.
