Предлагаемое приспособление служит для сообщения прерывистого движения фильму в кино-аппарате.

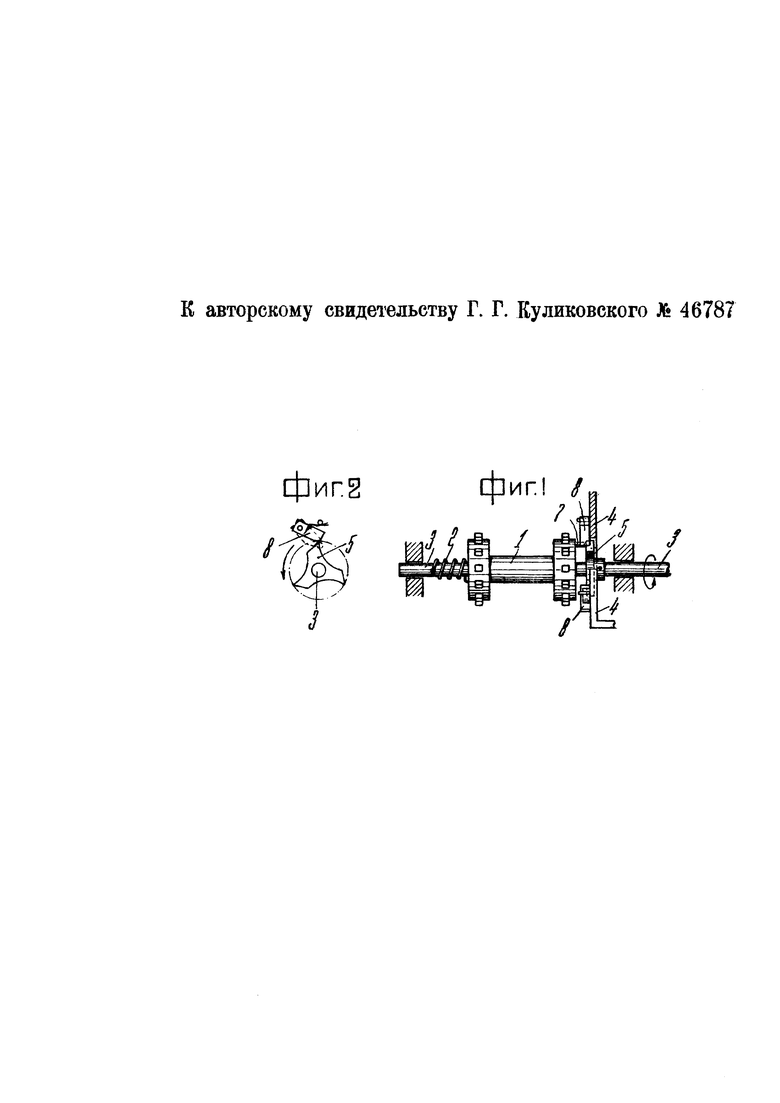

На чертеже фиг. 1 показывает схему приспособления; фиг. 2 - кулачковую шайбу.
Как видно из чертежа, для протягивания фильма служит барабан 1 с зубцами для перфорации. Рядом с этим барабаном на той же оси 3 помещается пружина 2, которая соединена одним концом с осью, а другим концом - с барабаном. Ось 3 приводится во вращение непрерывно, а барабан в течение большей части времени стоит неподвижно, упираясь своим выступом 7 в одну из собачек 8, расположенную на неподвижной детали 4; при этом пружина заводится. Собачка 8 освобождает барабан тогда, когда она отводится в сторону одним из кулачков, расположенных на шайбе 5, сидящей на той же оси 3; при этом барабан под действием пружины быстро повернется на некоторую часть окружности и протянет фильм на величину одного кадра.
Остановка барабана произойдет в момент встречи упора 7 барабана со следующей собачкой 8 из трех, укрепленных на неподвижной детали 4. Дальше процесс повторяется. Регулировкой натяжения пружины 2 изменяется величина отношения времени проектирования кадра к полному времени, т.е. от смены одного кадра до смены другого.
