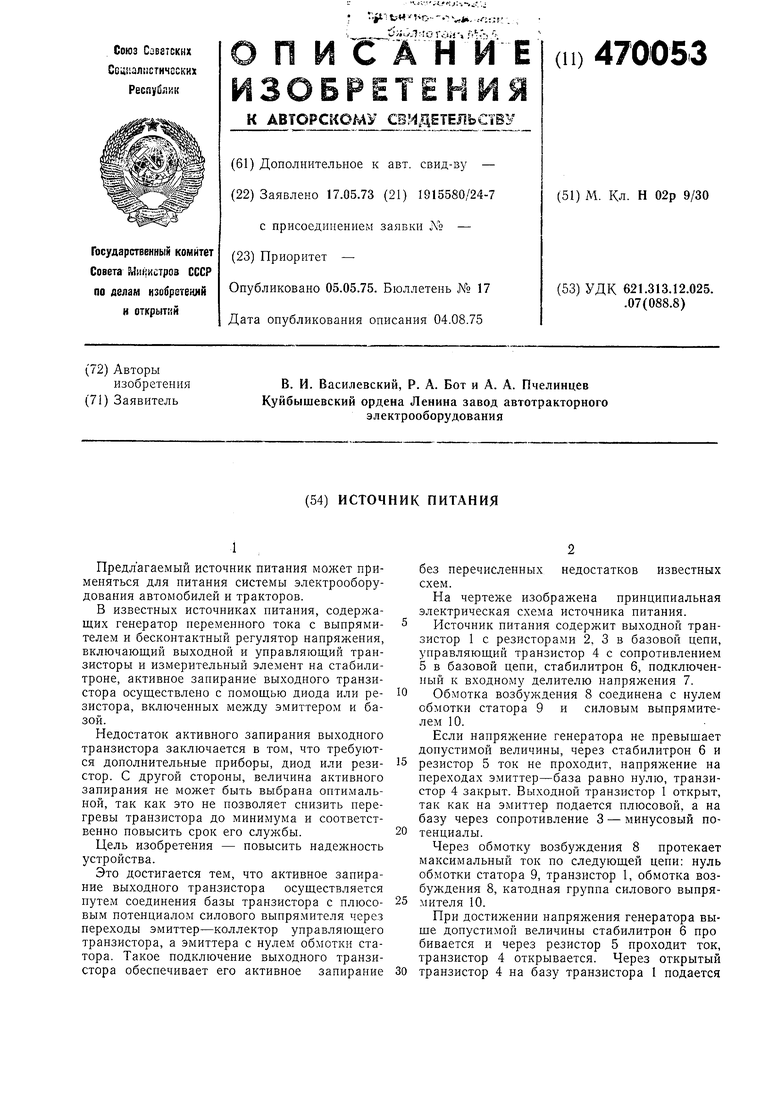

Источник питания Советский патент 1975 года по МПК H02P9/30

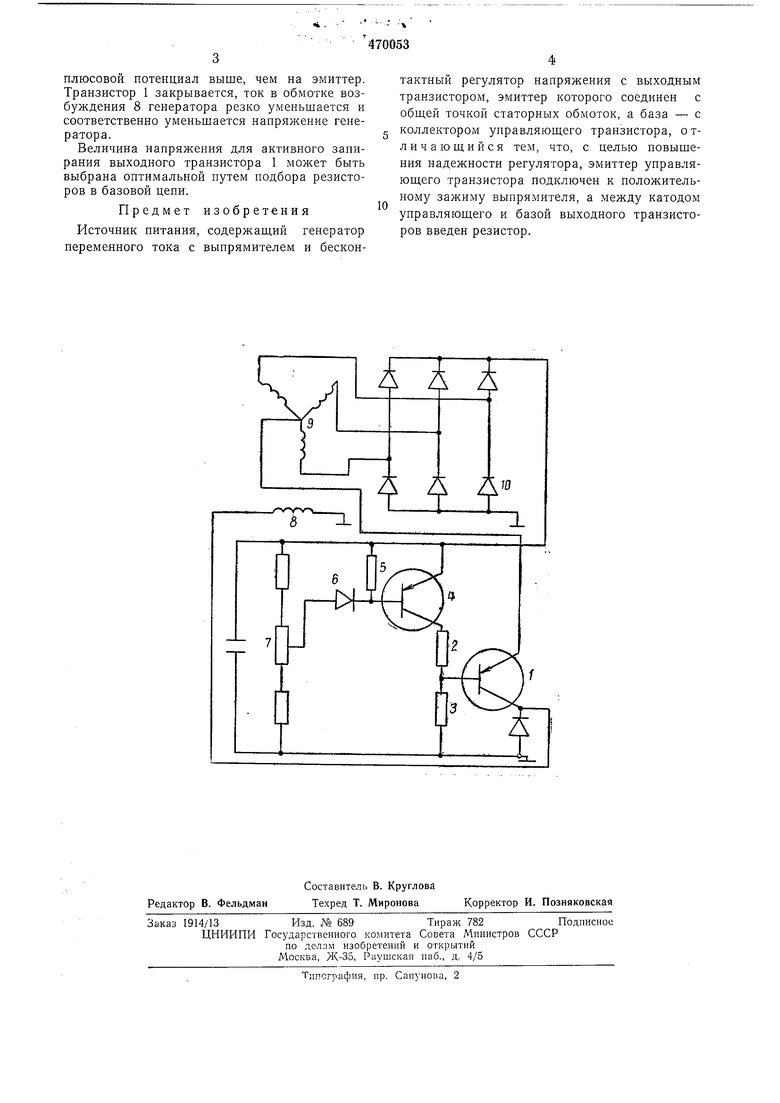

плюсовой потенциал выше, чем па эмиттер. Трапзистор 1 закрывается, ток в обмотке возбуждеппя 8 генератора резко уменьшается и соответственно уменьшается напряжение генератора.

Величина напряжения для активного запирания выходного транзистора 1 может быть выбрана оптимальной путем подбора резисторов в базовой цепи.

Предмет изобретения Источник питания, содержащий генератор переменного тока с выпрямителем и бесконтактный регулятор напряжения с выходным транзистором, эмиттер которого соединен с обш.ей точкой статорных обмоток, а база - с коллектором управляющего транзистора, отличающийся тем, что, с целью повышения надежности регулятора, эмиттер управляющего транзистора подключен к положительному зажиму выпрямителя, а между катодом управляющего и базой выходного транзисторов введен резистор.
