Устройство для самовозбуждения синхронного генератора ветроэлектрической установки Советский патент 1977 года по МПК H02P9/38

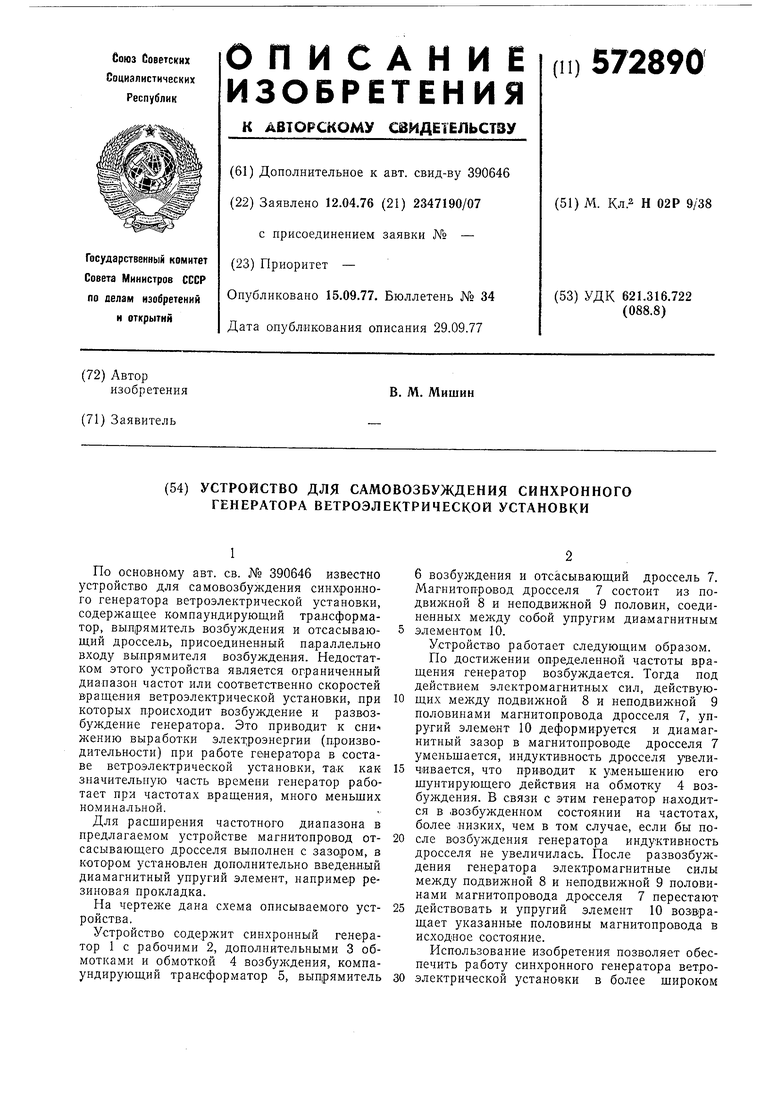

Описание патента на изобретение SU572890A2

1

По основному авт. св. № 390646 известно устройство для самовозбуждения синхронного генератора ветроэлектрической установки, содержащее компаундирующий тралсформатор, выпрямитель возбуждения и отсасывающий дроссель, присоединенный параллельно входу выпрямителя возбуждения. Недостатком этого устройства является ограниченный диапазон частот или соответственно скоростей вращеяия ветроэлектрической установки, при которых происходит возбуждение и развозбуждение генератора. Это приводит к сни-. жению выработки элект роэнергии (производительности) при работе генератора в составе ветроэлектрической установки, так как значительную часть времени генератор работает при частотах вращения, много меньщих номинальной.

Для расщирения частотного диапазона в предлагаемом устройстве магнитопровод отсасывающего дросселя выполнен с зазором, в котором установлен дополнительно введенный диамагнитный упругий элемент, например резиновая прокладка.

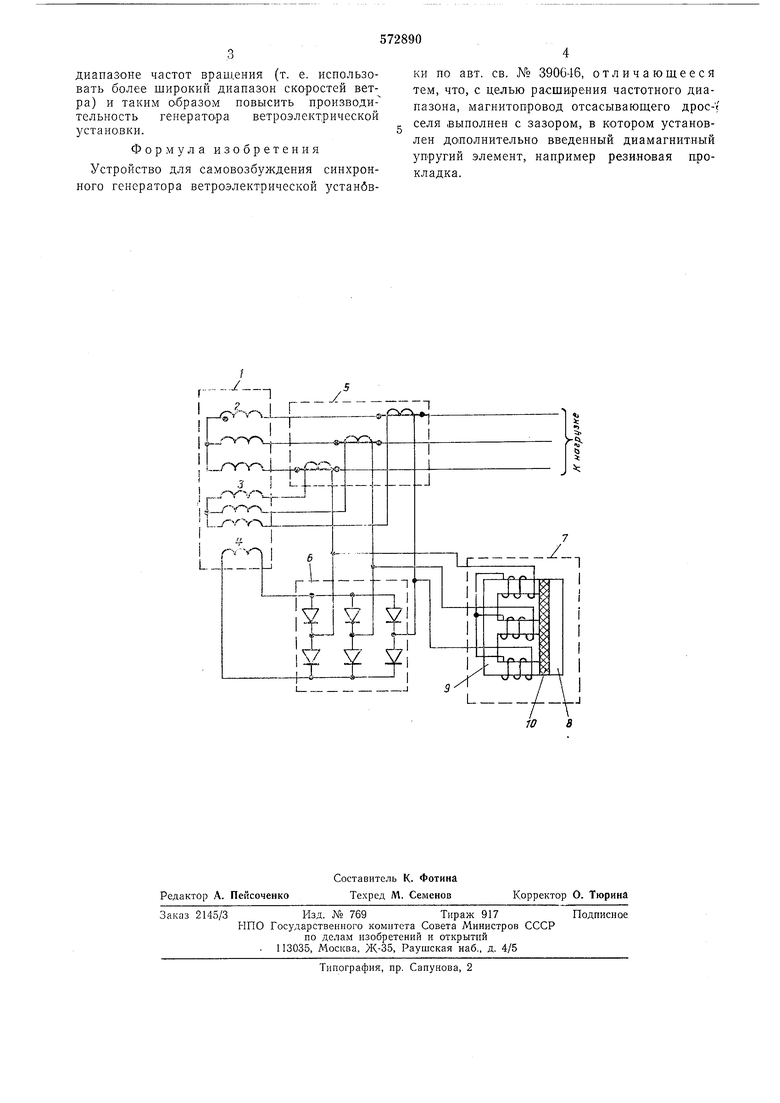

На чертеже дана схема описываемого устройства.

Устройство содержит синхронный генератор 1 с рабочими 2, дополнительными 3 обмотками и обмоткой 4 возбуждения, компаундирующий трансформатор 5, выпрямитель

6 возбуждения и отсасывающий дроссель 7. Магнитопровод дросселя 7 состоит из подвижной 8 и неподвижной 9 половин, соединенных между собой упругим диамагнитным

элементом 10.

Устройство работает следующим образом. По достижении определенной частоты вращения генератор возбуждается. Тогда под действием электромагнитных сил, действующих между подвижной 8 и неподвижной 9 половинами магнитопровода дросселя 7, упругий элемент 10 деформируется и диамагнитный зазор в магнитопроводе дросселя 7 уменьщается, индуктивность дросселя увеличивается, что приводит к уменьшению его шунтирующего действия на обмотку 4 возбуждения. В связи с этим генератор находится в .возбужденном состоянии на частотах, более низких, чем в том случае, если бы поеле возбуждения генератора индуктивность дросселя не увеличилась. После развозбуждения генератора электромагнитные силы между подвижной 8 и неподвижной 9 половинами магнитопровода дросселя 7 перестают

действовать и упругий элемент 10 возвращает указанные половины магнитопровода в исходное состояние.

Использование изобретения позволяет обеспечить работу синхронного генератора ветроэлектрической установки в более широком

диапазоне частот враш,ения (т. е. использовать более широкий диапазон скоростей ветра) и таким Образом повысить производи- тельность генератора ветроэлектрической устаноБКИ.

Формула изобретения Устройство для самовозбуждения синхронного генератора ветрозлектрической устанбвки по авт. св. № 390646, отличающееся тем, что, с целью расширения частотного диапазона, магнитопровод отсасывающего дрос- селя выполнен с зазором, в котором установлен дополнительно введенный диамагнитный упругий элемент, например резиновая прокладка.
