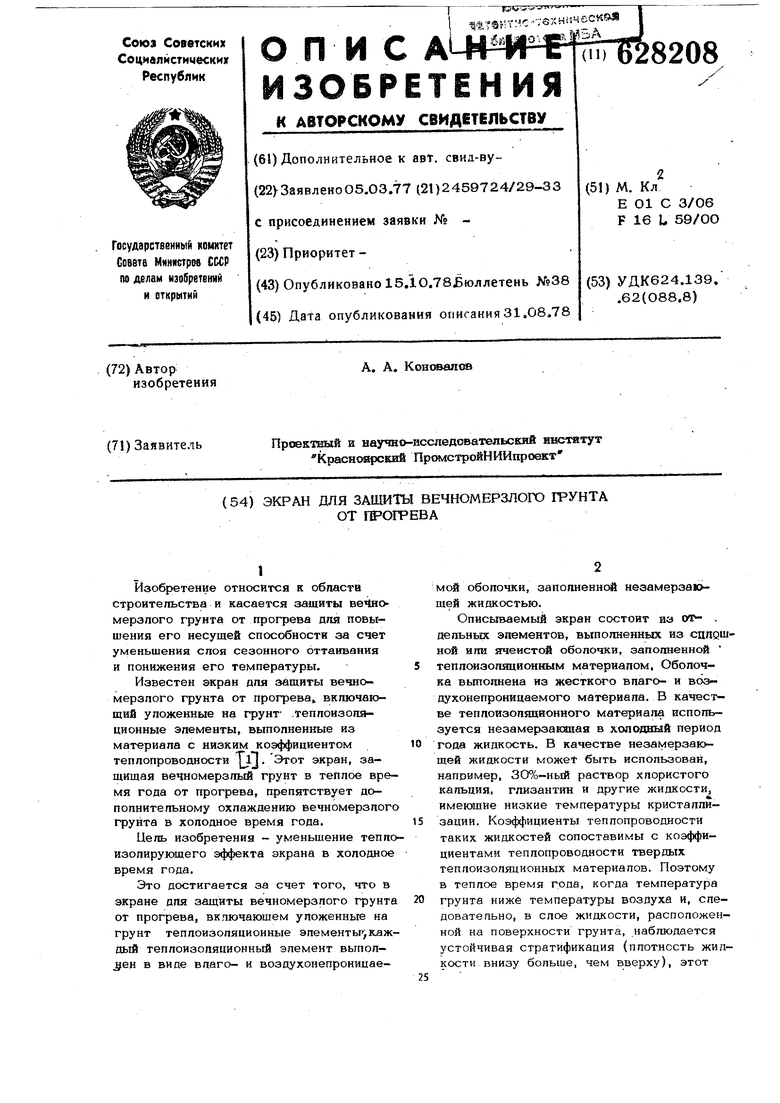

Экран для защиты вечномерзлого грунта от прогрева Советский патент 1978 года по МПК E01C3/06 F16L59/00

1

Изобретение относится к области строите пьства и касается защиты веЧйомерзлого грунта от прогрева дпя повышения его несущей способности за счет уменьшения спея сезонного оттаивания и понижения его температуры.

Известен экран дпя защиты вечномерзлого грунта от прогрева включающий уложенные на грунт .теппоизопяционные элементы, выполненные из материала с низким коэффициентом теплопроводности J. Этот экран, защищая вечномерзпый грунт в теплое время года от прогрева, препятствует дополнительному охлаждению вечномерзпого грунта в холодное время года.

Цель изобретения - уменьшение теплоизолирукицего эффекта экрана в холодное время года.

Это достигается за счет того, что в экране для защиты вечномерзлого грунта от прогрева, включающем уложенные на грунт теплоизоляционные элементы)клждый теплоизоляционный элемент выполjjeH в виде влаго- и воздухонепроницаеМОЙ оболочки, заполненной незамерзающей жидкостью.

Описываемый экран состоит из от- . дельных элементов, выполненных из сппсщной или ячеистой оболочки, заполненной теплоизоляционным материалом, Оболочка вьшоннена из жесткого влаго- и воздухонепроницаемого материала. В качестве теппоизол$шионного материала испольгзуется незамерзающая в холодный период года жидкость. В качестве незамерзающей жиакости может быть использован, например, 30%-ный раствор хлористого ка/тьция, глизантин и другие жидкости, имекнпие низкие температуры кристаллизации. Коэффициенты теппопроводности

5 таких жидкостей сопоставимы с коэффициентами теплопроводности твердых теплоизоляционных материапов. Поэтому в теплое время года, когда температура

0 грунта ниже температуры воздуха и, следоватепьно, в слое жидкости, расположенной на поверхности грунта, наблюдается устойчивая стратификация (плотность жипкости внизу больше, чем вверху), этот

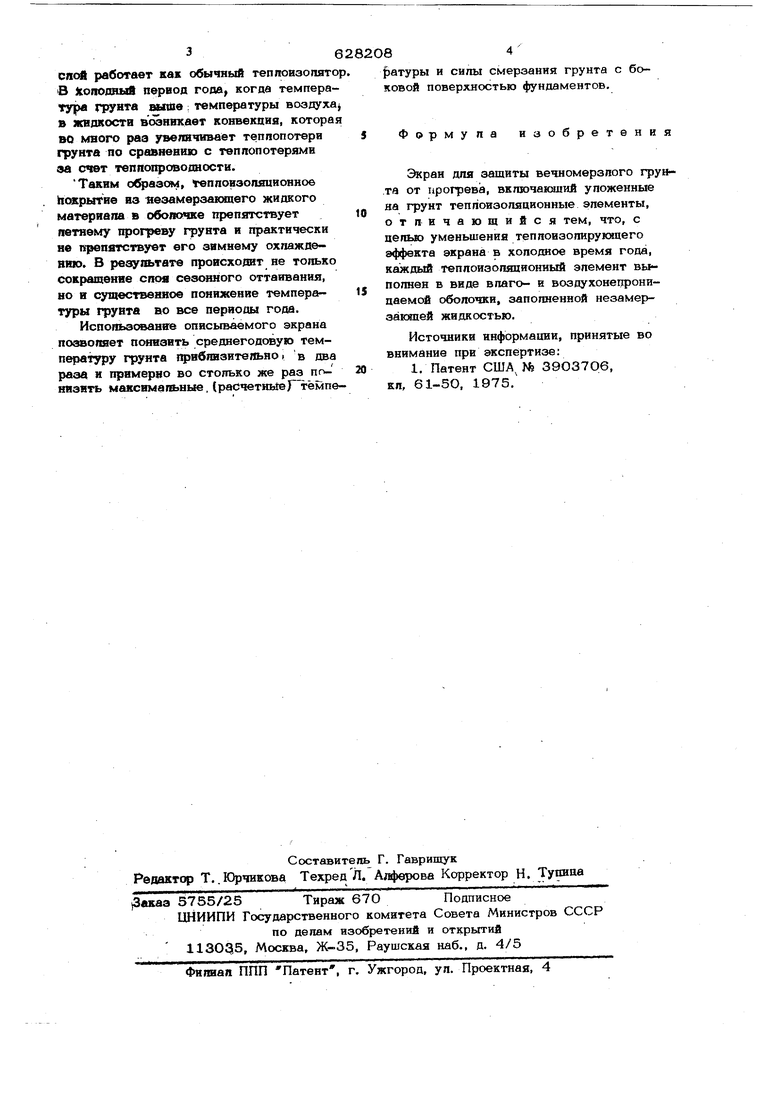

25 6 сяой работает как обычный теппоизопято в Холодный период годе, когда температура грунта выше ; температуры воздуха в жидкости воанвкает конвекция, которая во много раз увеличивает теппопотери грунта по сравнению с теппопотерямв за счет теплопроводности. Таким , тепповэоляционнов Ьокрытие из 11езамерзаюо1его жидкого материапа в оболочке препятствует летнему прогреву грунта и практически не препятствует его зимнему охпаждеВИЮ, В результате происходит не только сокращение споя сезсшного оттаивания, но в существенное понижение температуры грунта во все периоды года. Использование описываемого экрана позволяет поннаить среднегодсжую температуру грунта (фвбивзнтешэно в два раза и примерно во столько же раз понйзять макснмагьные, (расчетнь1еГ тёмпе8ратуры и сипы смерзания грунта с ковой поверхностью фундаментов. Формупа изобретения Зкран для защиты вечномерзпого грунта от liporpeBia, вкшочакшшй упоженные на грунт теппоизопяционные элементы, отличающийся тем, что, с целью уменьшения теплоизопирукицего эффекта экрана в холодное время года, каждый теплоизоляционный элемент выполнен в виде впаго- н воздухонепроницаемой оболочки, заполненной незамерзакяней жидкостью. Источники информации, принятые во внимание при экспертизе: 1. Патент США Мэ 3903706, кл, 61-5О, 1975.
