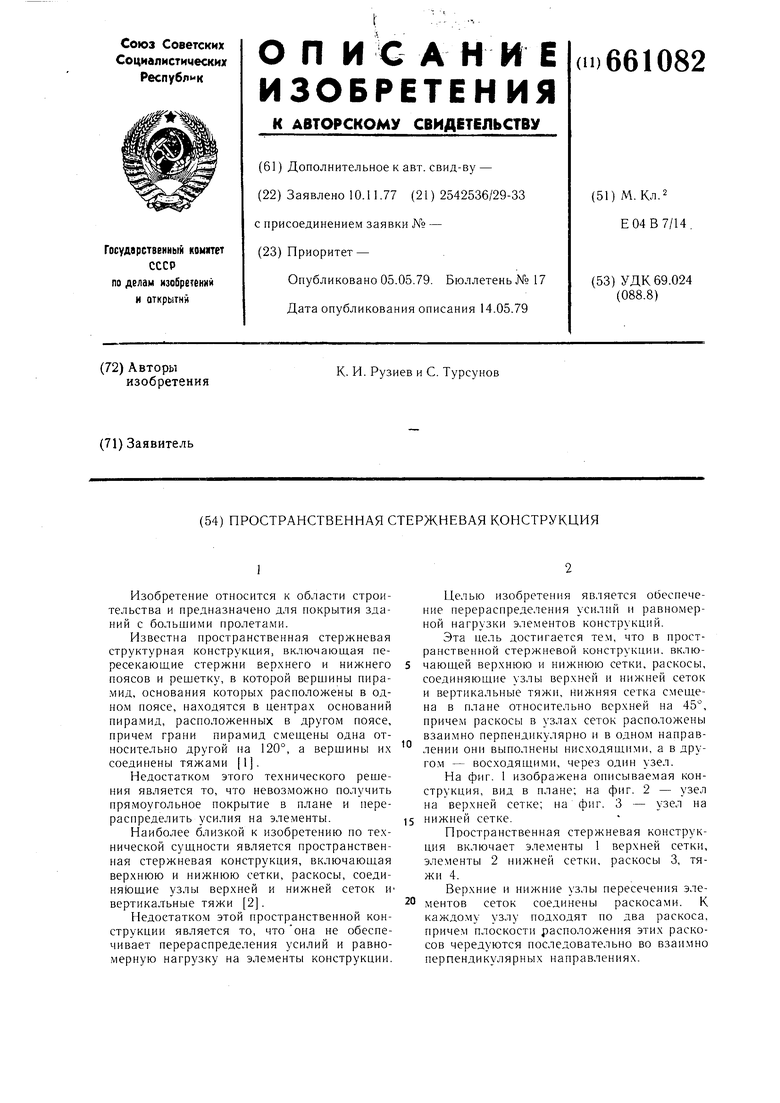

Пространственная стержневая конструкция Советский патент 1979 года по МПК E04B7/14

Изобретение относится к области строительства и предназначено для покрытия зданий с большими пролетами.

Известна пространственная стержневая структурная конструкция, включающая пересекающие стержни верхнего и нижнего поясов и решетку, в которой пирамид, основания которых расположены в одном поясе, находятся в центрах оснований пирамид, расположенных в другом поясе, причем грани пирамид смешены одна относительно другой на 120°, а вершины их соединены тяжами 1.

Недостатком этого технического решения является то, что невозможно получить прямоугольное покрытие в плане и перераспределить усилия на элементы.

Наиболее близкой к изобретению по технической сушности является пространственная стержневая конструкция, включающая верхнюю и нижнюю сетки, раскосы, соединяющие узлы верхней и нижней сеток И вертикальные тяжи 2.

Недостатко.м этой пространственной конструкции является то, что она не обеспечивает перераспределения усилий и равномерную нагрузку на элементы конструкции.

Целью изобретения является обеспечение перераспределения усилий и равномерной нагрузки элементов конструкций.

Эта цель достигается тем, что в пространственной стержневой конструкции, включающей верхнюю и нижнюю сетки, раскосы, соединяющие узлы верхней и нижней сеток и вертикальные тяжи. Нижняя сетка смещена в плане относительно верхней на 45°, причем раскосы в узлах сеток расположены взаимно перпендикулярно и в одном направлении они выполнены нисходящими, а в друго.м - восходящими, через один узел.

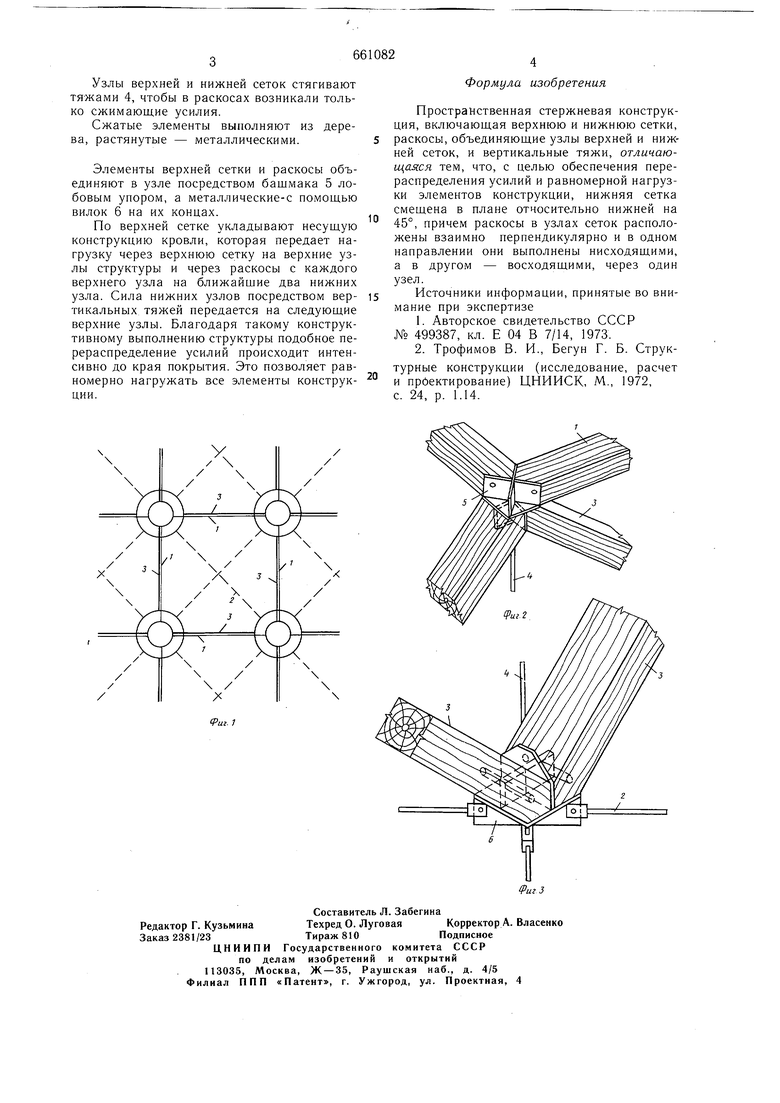

На фиг. 1 изображена описываемая конструкция, вид в плане; на фиг. 2 - узел на верхней сетке; на фиг. 3 - узел на 5 нижней сетке.

Пространственная стержневая конструкция включает элементы 1 верхней сетки, элементы 2 нижней сетки, раскосы 3, тяжи 4.

Верхние и нижние узлы пересечения элементов сеток соединены раскосами. К каждому узлу подходят по два раскоса, причем плоскости расположения этих раскосов чередуются последовательно во взаимно перпендикулярных направлениях.
