Камера обскура Советский патент 1979 года по МПК G03B19/16

(54) КАМЕРА ОБСКУРА

I

Изобретение относится к оптическому приборостроению и предназначено для получения действительного прямого изображения светящихся объектов, как малых, так и больших угловых размеров, а также может быть использовано в устройствах визирования и ориентации.

Известн оптические устройства, построенные по нринпипу камеры обскура, содержащие светопронускаюшее отверстие и экран 1.

Однако с ПОМОН1ЫО таких устройств невозможно получить прямого изображения объектов без дополнительной оборачивающей системы.

Известна также камера обскура, содержащая корпус с отверстием, оборачиваюП1ую систему и экран 2.

Недостатком этого устройства является невозможность оборачивания изображения в пределах больщих углов поля зрения.

Целью изобретения является увеличение угла поля зрения.

Это достигается тем, что в устройстве оборачивающая система выполнена в виде двух совмен;енных плоскими поверхностями

СО светоделительным покрытием плоско-выпуклых линз, толщина которых равна половине радиуса их сферических поверхностей с нанесен-ным на них отражающим нокрытием, в котором выполнены светопропускающие плоская и сферическая площадки, центры которых совмещены с оптической осью линз,за последней из них установлена выпукло-вогнутая линза с фокальной поверхностью, совпадающей с фокальной поверхностью сферического зеркала первой линзы, причем вогнутая поверхность выпукло-вогнутой линзы совмещена со сферической светопропускающей площадкой, а центр кривизны выпуклой поверхности лежит на оптической оси сферической поверхности второй линзы.

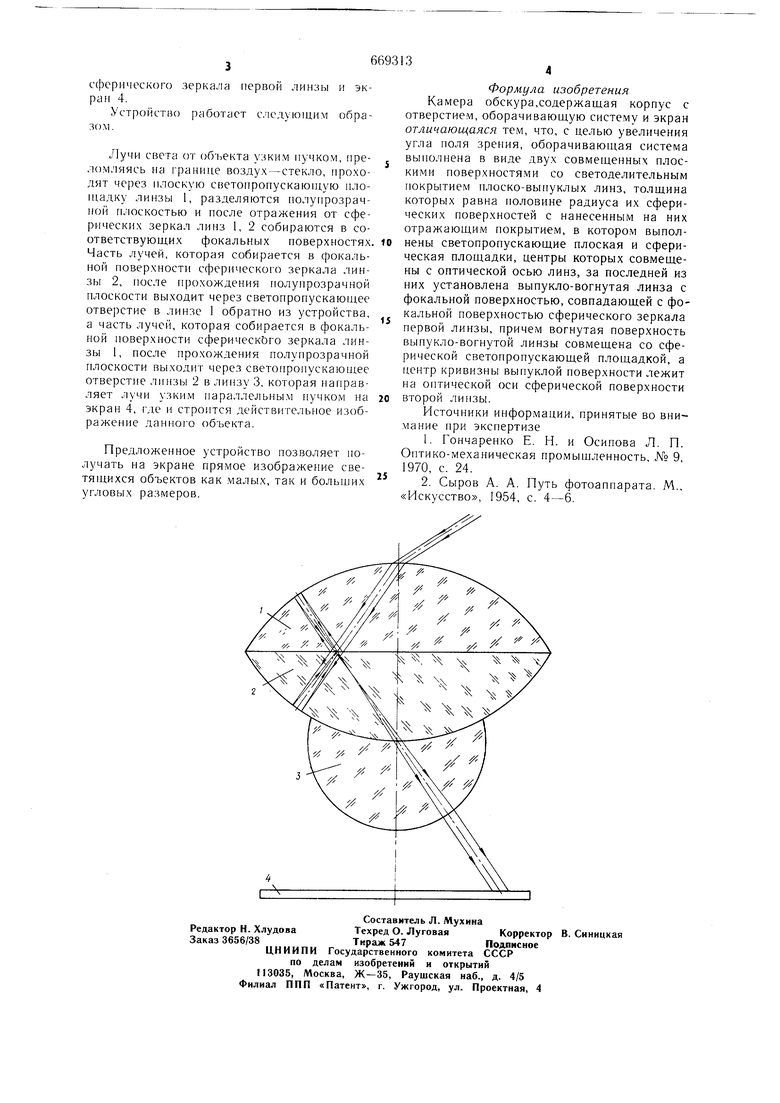

На чертеже представлена схема устройства.

Камера обскура содержит две совмещенные плоско-выпуклые линзы 1, 2 со сферическими зеркальными поверхностями и светопропускающими площадками, выпукло-вогнутую линзу 3, фокальная поверхность которой совпадает с фокальной поверхностью
