Устройство для прослеживания контуров изображений объектов Советский патент 1979 года по МПК G06K11/00

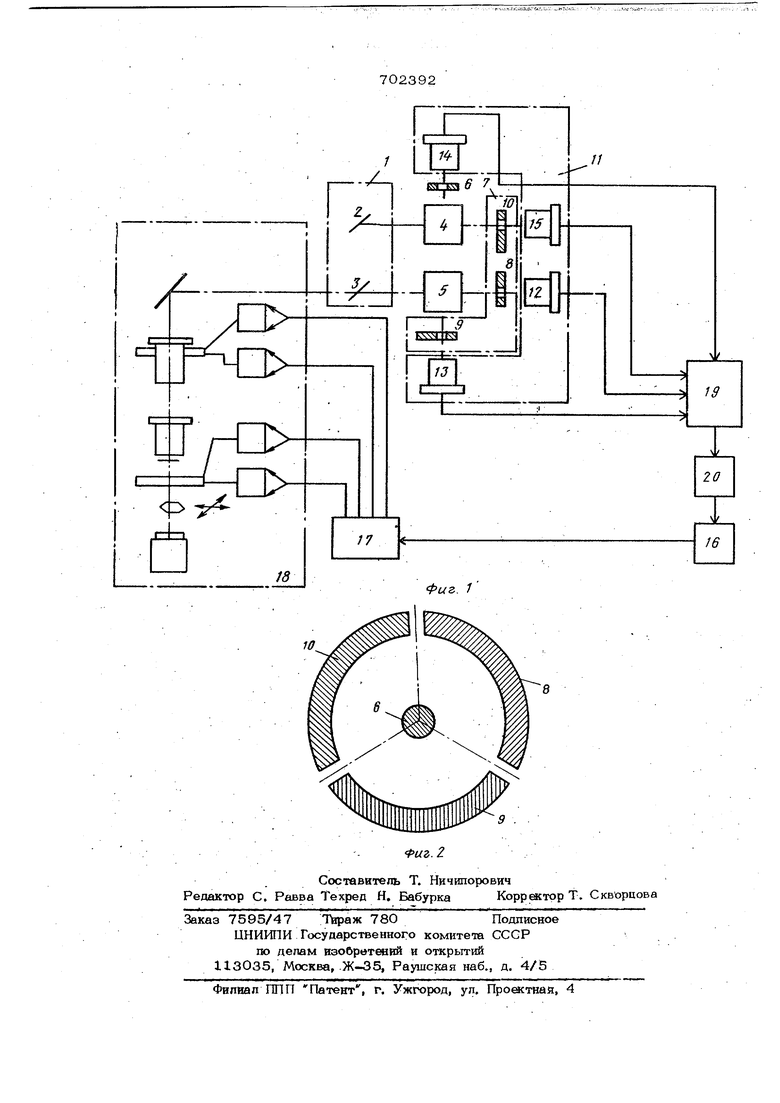

(54) УСТРОЙСТВО ДЛЯ ПРОСЛЕЖИВАНИЯ КОНТУРОВ ИЗОБРАЖЕНИЙ ОБЪЕКТОВ 37 аано конструктивное выполнение первог и второго блоков выделения светового потока. «Устройство содержит светоделитель- ный элемент 1, вьшолненный в виде по лупрозрачного зеркала 2 и зеркала 3, первый 4 и второй 5. расщепители , светового потока. Первый блок 6 выделения светового потока, вьшолненньй в виде центральной диафрагмы, второй блок 7 выделения светового потока, со держащий сегменты 8, 9, 1О кольцевой диафрагмы, блок 11 фотоэлектрического преобразования, содержащий фотоэлектронные умножители 12, 13, 14, 15, блок 16 выбора направления слежения, блок 17 управления, блок 18 сканирования, аналого-цифровойпреобразователь 19, вычислительньй блок 2О, Устройство работает следующим образом. Оптическое изображение, сформированное блоком 18 сканирования, через зеркала 2 и 3 светоделительного элемента 1 и расщепители светового потока 4 и 5 проектируется через централь ную диафрагму блока 6 и сегменты 8, 1О кольцевой янафрагмы блока 7 на фотоэлектронные умножители 12, 13, 1 и 15 блока 11, На выходах блока 11 возникают сигналы, соответствукхцие световому потоку, проходящему через центральную диафрагму блока 6 и сегменты 8, 9, 10 кольцевой диафрагмы блока 7, которые, поступают на аналого цифровой преобразователь 19. С вьтхода аналого-цифровотх преобразователя 19 сигналы поступают на блок 20, предназ наченный для вычисления значений Лапласиана и координат центра тяжести сегментов кольцевой диафрагмы блока 7 Значения координат центра тяжести кольцевой диафрагмы и Лапласиана с выхода сегмента 10 поступают на блок- 16 выбора направления слежения. 2 В котором задается одно из восьми направлений для перемещения диафрагмы в следующую точку, принадлехсащую контуру. НайденньШ код очередного шага сканирующей системы поступает с выхода блока 16 слежения на вход блока 17 управления, который посылает управляющие сигналы движения на блок 18. Введение новых блоков и новых конс-рруктивньк связей позволило существенно повысить быстродействие устройства. Формула изобретени Устройство для прослеживания контуров изображений q6beKTOB, содержащее штически связанные блок сканирования, входы которого подключень к блоку управления, светоделительньй элемент, первый и второй расщепители светового по- тока, первьй блок вьщеления светового потока и блок фотоэлектрического преобразования, выходы которого соединены с аналого-цифровым преобразователем,, отличающееся тем, что, с целью повыщения быстродействия устройства, оно содержит второй блок выделения светового потока, оптически свя- занньй с первым и вторым расщепителями светового потока и с блоком фотоэлектрического преобразования, вычислительный блок, соединенньй с аналогоцифровым преобразователем, и блок выбора направления слежения, вход которого подключен к вычислительному блоку, а выход соединен с блоком управления. Источники информации, принятые во внимание при экспертизе 1, Патент США № 3812459, кл, 340-146.3, 1974. 2. Патент США № 3436473, кл, 178-68, 1969. (прототип).
