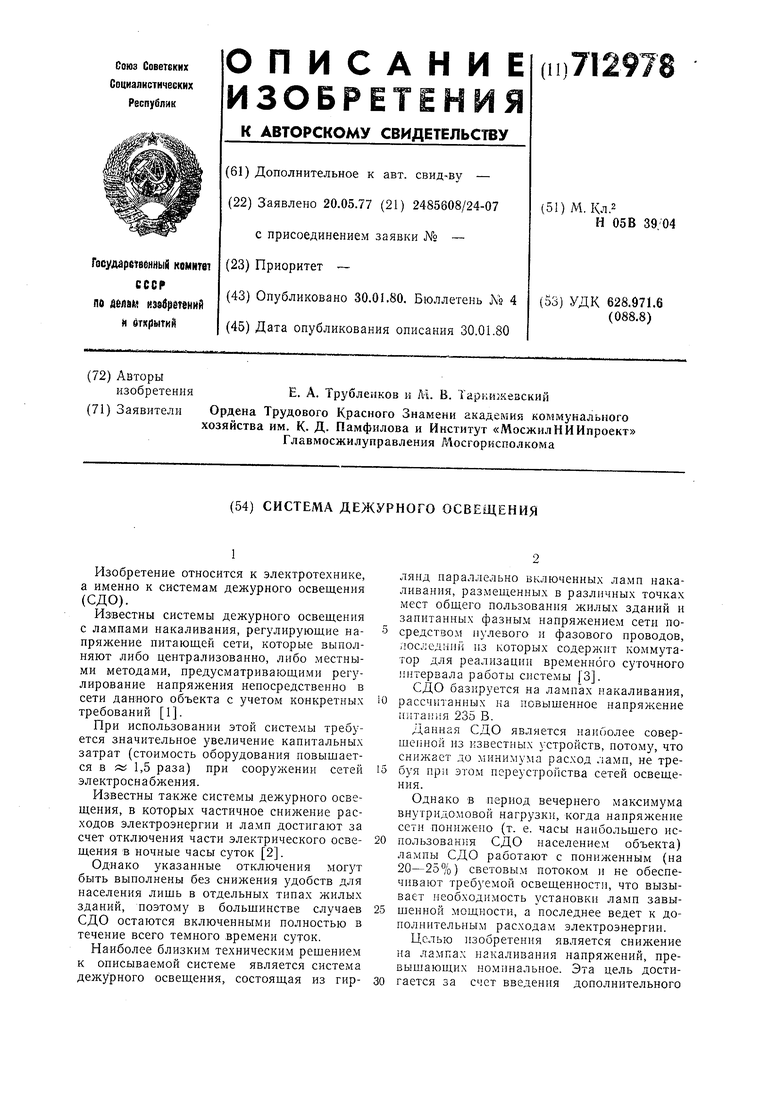

Система дежурного освещения Советский патент 1980 года по МПК H05B39/04

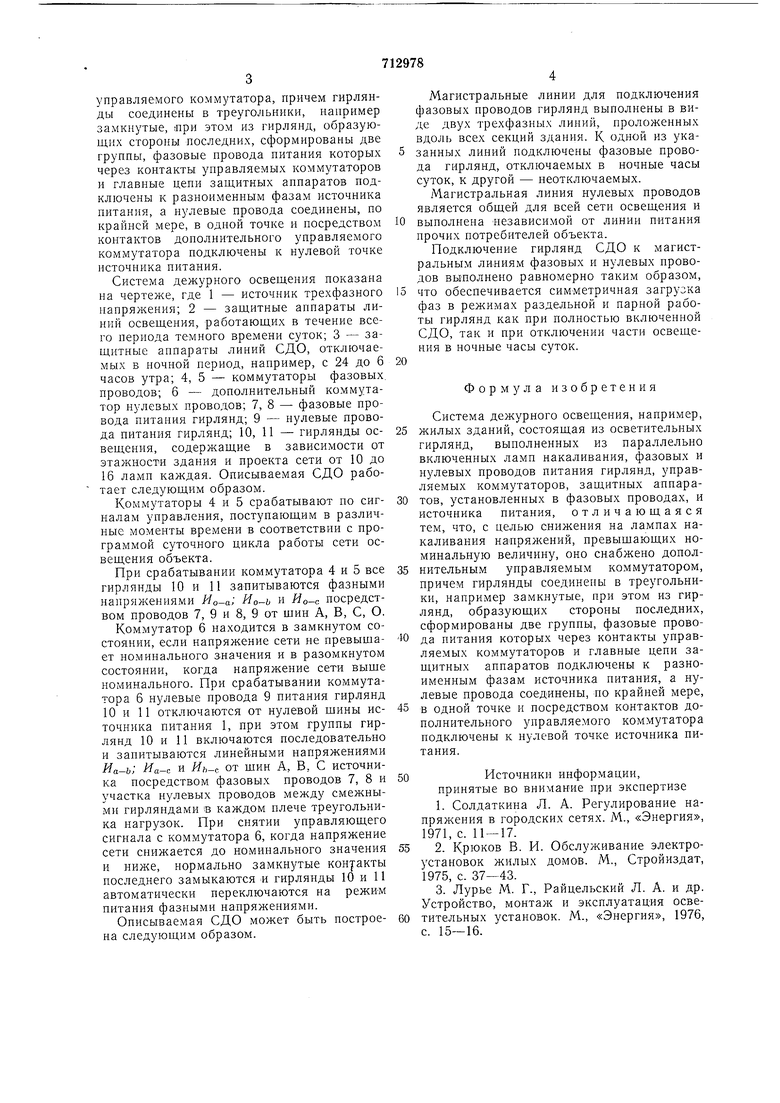

управляемого коммутатора, причем гирлянды соединены в треугольники, например замкнутые, лри этом из гирлянд, образующих стороны последних, сформированы две группы, фазовые провода питания которых через контакты управляемых коммутаторов и главные цепи защитных анпаратов подключены к разноименным фазам источника питания, а иулевые провода соединены, по крайней мере, в одной точке и посредством контактов донолнительного управляемого коммутатора подключены к нулевой точке источиика питания.

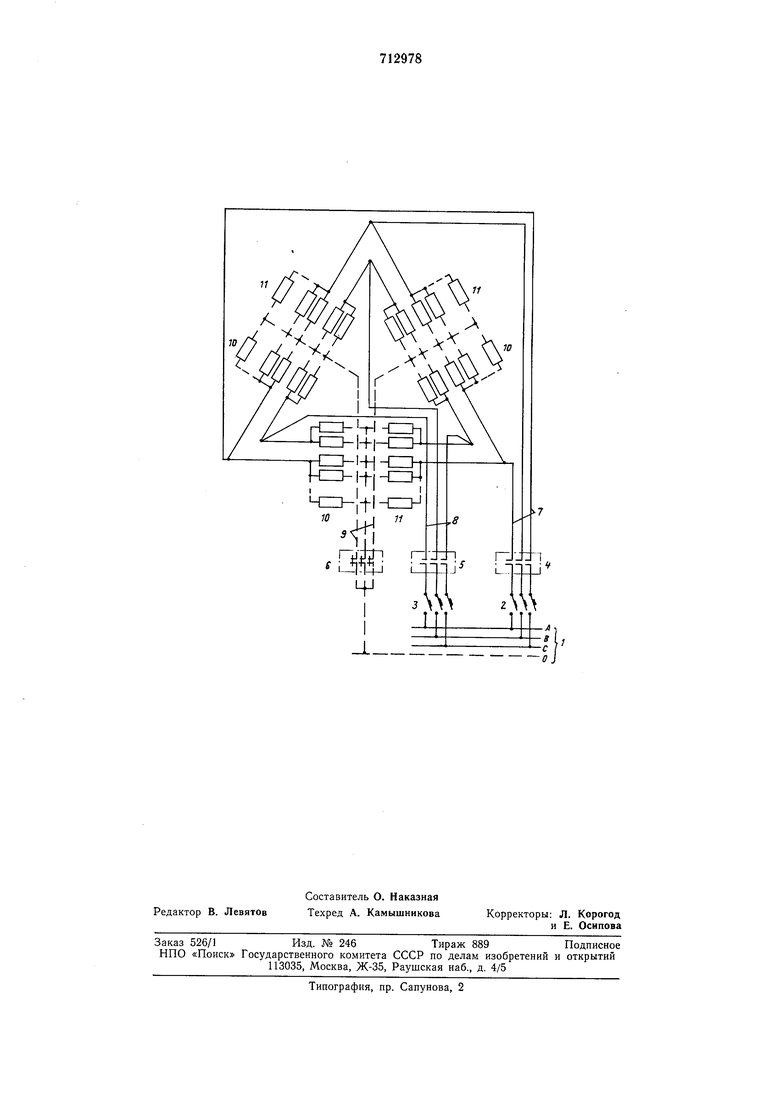

Система дежурного освещения показана на чертеже, где 1 - источник трехфазного напряжения; 2 - защитные анпараты линий освещения, работающих в течение всего периода темного времени суток; 3 - защитные аппараты лииий СДО, отключаемых в ночной период, например, с 24 до 6 часов утра; 4, 5 - коммутаторы фазовых, проводов; 6 - дополнительный коммутатор нулевых проводов; 7, 8 - фазовые провода питания гирлянд; 9 - нулевые провода питания гирлянд; 10, 11 - гирлянды освещения, содержащие в зависимости от этажности здания и проекта сети от 10 до 16 ламп каждая. Описываемая СДО работает следующим образом.

Коммутаторы 4 и 5 срабатывают по сигналам управления, поступающим в различные моменты времени в соответствии с программой суточного цикла работы сети освещения объекта.

При срабатываиии коммутатора 4 и 5 все гирлянды 10 и И запитываются фазными напряжениями Яо-а, Ио-ь и Ио-с посредством проводов 7, 9 и 8, 9 от щин А, В, С, О.

Коммутатор 6 находится в замкнутом состоянии, если напряжение сети не превыщает номинального значения и в разомкнутом состоянии, когда напряжение сети выще номинального. При срабатывании коммутатора 6 нулевые провода 9 питания гирлянд 10 и И отключаются от нулевой щины источника питания 1, при этом группы гирлянд 10 и И включаются последовательно и запитываются линейными напряжениями

Иа-ь; Иа-с. и Я;,е ОТ ШИН А, В, С ИСТОЧНИка посредством фазовых проводов 7, 8 и участка нулевых проводов между смежными гирляндами В каждом плече треугольника нагрузок. При снятии управляющего сигнала с коммутатора 6, когда напряжение сети снижается до номинального значения и ниже, нормально замкнутые контакты последнего замыкаются « гирлянды 10 и 11 автоматически переключаются на режим питания фазными напряжениями.

Описываемая СДО может быть построеиа следующим образом.

Магистральные линии для подключения фазовых проводов гирлянд выполнены в виде двух трехфазных линий, нроложеиных вдоль всех секций здания. К одной из указанных линий подключены фазовые провода гирлянд, отключаемых в ночные часы суток, к другой - неотключаемых.

Магистральная линия нулевых проводов является общей для всей сети освещения и

выполнена независимой от линии питания прочих потребителей объекта.

Подключение гирлянд СДО к магистральным линиям фазовых и нулевых ироводов выполнено равномерно таким образом,

что обеспечивается симметричная загрузка фаз в режимах раздельной и парной работы гирлянд как при полностью включенной СДО, так и при отключении части освещения в ночные часы суток.

Формула изобретения

Система дежурного освещения, например,

жилых зданий, состоящая из осветительных гирлянд, выполненных из параллельно включенных ламп накаливания, фазовых и нулевых проводов питания гирлянд, управляемых коммутаторов, защитных аппаратов, установленных в фазовых проводах, и источника питания, отличающаяся тем, что, с целью снижеиия на лампах накаливания напряжений, превыщающих номинальную величину, оно снабжено дополнительным управляемым коммутатором, причем гирлянды соединены в треугольники, например замкнутые, при этом из гирлянд, образующих стороны последних, сформированы две группы, фазовые провода питания которых через контакты управляемых коммутаторов и главные цепи защитных аппаратов подключены к разноименным фазам источника иитания, а нулевые провода соединены, но крайней мере,

в одной точке и посредством контактов дополнительного управляемого коммутатора подключены к нулевой точке источника питания.

Источники информации,

принятые во внимание при экспертизе 1. Солдаткина Л. А. Регулирование напряжения в городских сетях. М., «Энергия, 1971, с. 11 - 17.

2. Крюков В. И. Обслуживание электроустановок жилых домов. М., Стройиздат, 1975, с. 37-43.

3. Лурье М. Г., Райцельский Л. А. и др. Устройство, монтаж и эксплуатация осветительных установок. М., «Энергия, 1976, с. 15-16.
