Изобретение относится к области электротехники и может быть использовано для получения образцовых источников трех фазных напряжений, необходимых при иссл довании режимов работы различных трехфазных потребителей, в особенности при создании установок проверки измерителей тараметров качества промышленных электрических сетей, одним из важнейших среди которьвс является несимметрия. Известен способ измерения и определе ния несимметрии напряжений трехфазных цепей, с помощью которого можно производить задание несимметрии TLJ , Он основан на симметричном умножени числа фаз сети, выпрямлении полученного многофазного напряжения и измерении разности между экстремальными значения ми пульсирующего выпрямленного напряжения. Недостаточно высокая точность данного способа обусловлена погрешностями умножения числа фаз и вьшрямлением, а также влиянием высших гармоник в трех- фазной системе напряжений. Наиболее близким по технической сущности к изобретению является способ задания значений несимметрии напряжений трехфазных электрических систем, представляющий метод построения измерительного генератора для трехфазных цепей основан на изменении и измерении трех .линейных нагфяжений трехфазной системы и последукядего расчета несимметрии. Несимметрия является функцией трех переменных, регулировкой которых можно обеспечить требуемое значение несимметрии. Прототип имеет ряд недостатков. К ним относятся низкая точность задания нормируемых значений несимметрии, обусловленная, во-первых, влиянием высших гармонических составлякщих, поскольку несимметрия задается по действующему или среднему значениям напряжений трехфазной сети, которая практически всегда 37 содержит высшие гармоники, во-вторых, разновременностью измерения трех напряжений. Кроме того, неоднозначность зависимости несимметрии от изменения напряжеНИИ, а также аавиоимость одного напряжения от изменений другого обуславливают дополнительную погрешность задания неС1л гметрии, приводят к увеш чению времени регулирования и практически не позволяют.автоматизировать процесс задания несимметрии. Отсутствие непосредственного отсчета значений несимметрии, которая вычисляется по значениям трех линейньгх напряжений при помощи таблшд и требует для обработки данных значи1ельного времени, также делает процесс задания нормтфуемых значений несимметрин довольно трудоемким и весьма продолжительным. Целью изобретения является повышение точности и сокращение времени задания. Поставленная цель достигается тем, что в способе задания несимметрии напряжений трехфазной системы, основанном на изменении амплитуд напрял ений, трехфазную систему напряжений вначале симметрируют по основной гармонике, а затем изменяют одно из фазовый напряжений причем значение несимметрии пропорционально 1/3 изменения фазового напряжеиия. Способ лишен отмеченных недостатков прототипа, поскольку в нем исключается Н13однозначность зависимости изменяемого лараметра и задаваемого значения несим:.летрии, не требуется никаких дополнитель ных расчетов и вспомогательных таблиц. Припдяпиальное его отличие заключается в получении симметрии напряжений трехфазной системы, включающем обеспечение с высокой точностью равенства фазовых углов и амплитуд трехфазных напряжений и задание дискретных точных значений приращений одного из фазных напряжений.

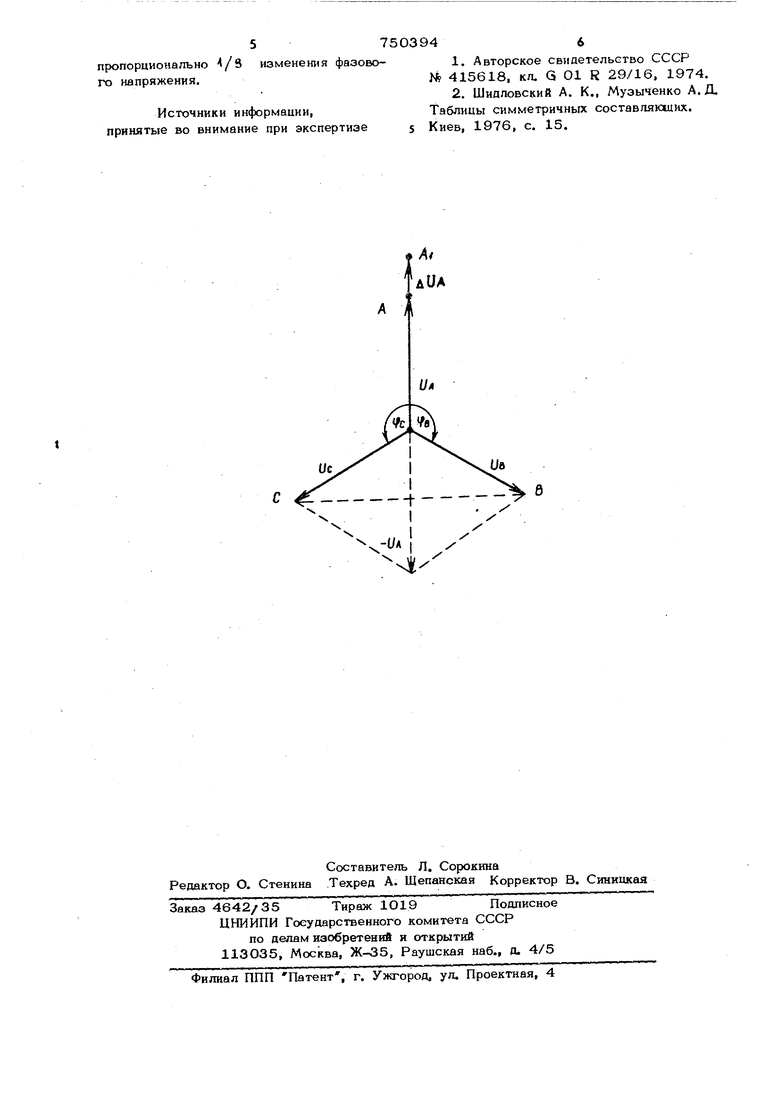

На чертеже приведена векторная диаграмма трехфазной системы напряжений, на которой иллюстрируется способ. На чертеже показана номинальная симметрич- ная трехфазная система напряжений ABC (где UJ,UQ ,Uc --фазовые напряжения,
причем -фазные углы, равные -2Г ) , а также несимметричная система ABC, отличающаяся от системы ABC лишь приращением вектора ДОд
Формула изобретения
Способ задания несимметрии напряжений в трехфазной системе, основанный на изменении амплитуд напряжений, о т л ич а ю щ и и с я тем, что, с целью повышения точности и сокращения времени задания нормированных значений несимметрии, трехфазную систему напряжений вначале симметрируют по основной гармонике, а затем изменяют одно из фазовых напряжений, причем значение несимметрии 944 Из рисунка очевидно соотношение -0. . в с j С учетом (1) и (2) несимметрия для системы ABC записывается следующим образом 1К АЧ-ид)Ь, т. е. значение несимметрии однозначно определяется значением приращений амплитуды напряжений одной из фаз. Таким образом, путем симметрирования трехфазной системы напряжений и изменения одного из фазных напряжений обеспечивается однозначная зависимость между нормируемым значением несиммет„ изменяемым параметром. Однознач зависимости приводит к тому, , яность способа практически опреде классом устройств для задания измене1шй напряжения, например прецизионн- ных делителей, т. е. примерно на порядок выше, чем у прототипа. Одновременно значительно уменьшается время, необходимое для задания нормированного значения параметров качества. Если в прототипе вследствие зависимости одного напряжения от изменений другого, разновременности измерения трех напряжений, неоднозначности фиксации момента симметрии, необходимости дополнительных регулировок и потребности вспомогательных материалов, например таблиц,это время, составляет 3-5 мин, то в предлагаемом изобретении длительность процесса формирования требуемых значений несимметрии в основном определяется только инерционностью селективного преобразования и составляет 12 с.
пропорционально /3 изменения фазового напряжения.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
NV 415618, кп. Q 01 R 29/16, 1974.
2. Шидловский А. К., Музыченко А. Д. Таблицы симметричных составляидих. 5 Киев, 1976, с. 15.
А/ дУА
