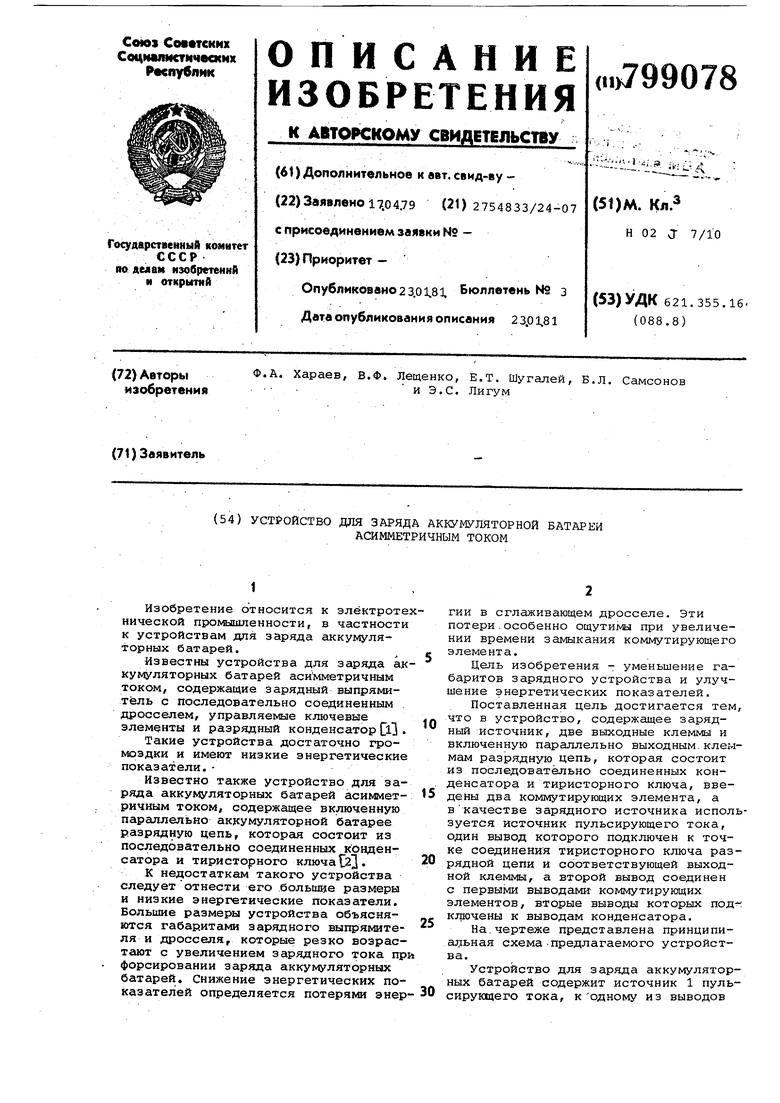

Устройство для заряда аккумуляторнойбАТАРЕи АСиММЕТРичНыМ TOKOM Советский патент 1981 года по МПК H02J7/10

Изобретение относится к электроте нической промышленности, в частности к устройствам для заряда аккумуляторных батарей. Известны устройства для заряда ак кумуляторных батарей асимметричным током, содержащие зарядный выпрямитель с последоеатёльно соединенным дросселем, управляемые ключевые элементы и разрядный конденсатор(д1. Такие устройства достаточно громоздки и имеют низкие энергетические показатели, Известно также устройство для заряда аккумуляторных батарей асимметричным током, содержащее включенную параллельно аккумуляторной батарее разрядную цепь, которая состоит из последовательно соединенных конденсатора и тиристорного ключа Сз. К недостаткам такого устройства следует отнести его большие размеры и низкие энергетические показатели. Большие размеры устройства объясняются габаритами зарядного выпрямителя и дросселя, которые резко возрастают с увеличением зарядного тока пр форсировании заряда аккумуляторных батарей. Снижение энергетических показателей определяется потерями энер гии в сглаживающем дросселе. Эти потери.особенно ощутимы при увеличении времени замыкания коммутирующего элемента. Цель изобретения - уменьшение габаритов зарядного устройства и улучшение энергетических показателей. Поставленная цель достигается тем, что в устройство, содержащее зарядный источник, две выходные клеммы и включенную параллельно выходным.клеммам разрядную цепь, которая состоит из последовательно соединенных конденсатора и тиристорного ключа, введены два коммутирующих элемента, а вкачестве зарядного источника используется источник пульсирующего тока, один вывод которого подключен к точке соединения тиристорного ключа разрядной цепи и соответствующей выходной клеммы, а второй вывод соединен с первыми выводами- коммутирующих элементов, вторые выводы которых под ключены к выводам конденсатора. На.чертеже представлена принципиал ьная схема-предлагаемого устройства. Устройство для заряда аккумуляторных батарей содержит источник 1 пульсирующего тока, кодному из выводов .которого подключены одноименные выводы тиристорных ключей 2 и Зг а вто рые выводы тириоторных ключей 2 и 3 соединены с выводами конденсатора 4. Конденсатор 4 вместе с последователь но включенным тиристорным ключом 5 составляет разрядную цепь, которая подключается параллельно аккумулятор ной батарее б. Свободный вывод источ ника пульсирующего тока подключен к точке соединения тиристора 5 и аккумуляторной батареи. Устройство работает следующим образом. При отсутствии управляющих сигналов на тиристорных ключах 2 и 3 потребление энергии от источника пул сирующего тока не происходит. При включении тиристорного ключа 3 конде сатор 4 оказывается под напряжением, равным разнице напряжений на источни ке пульсирующего тока и напряжения на аккумуляторной батарее. Это вызыв ет протекание тока по цепи 1-3-6, ко торый заряжает конденсатор 4 и одновременно является зарядным для аккум ляторной батареи 6. После окончания заряда конденсатора 4 потенциалы на выводах тиристора 3 выравнивгиотся и он выключается. При включении тиристора 5 происходит разряд конденсатора 4, что обуславлива.ет протекание разрядного тока по цепи 4-5-6. После окончания разряда конденсатора ти ристор 5 выключается, в период протекания разрядного тока потребление энергии от источника импульсного тока не происходит. Основной зарядный ток протекает по цепи 1-2-6 в момент включения тиристора, который выключается при выравнивании потенциалов на его выводах. Изменяя фазу вклюifi

./

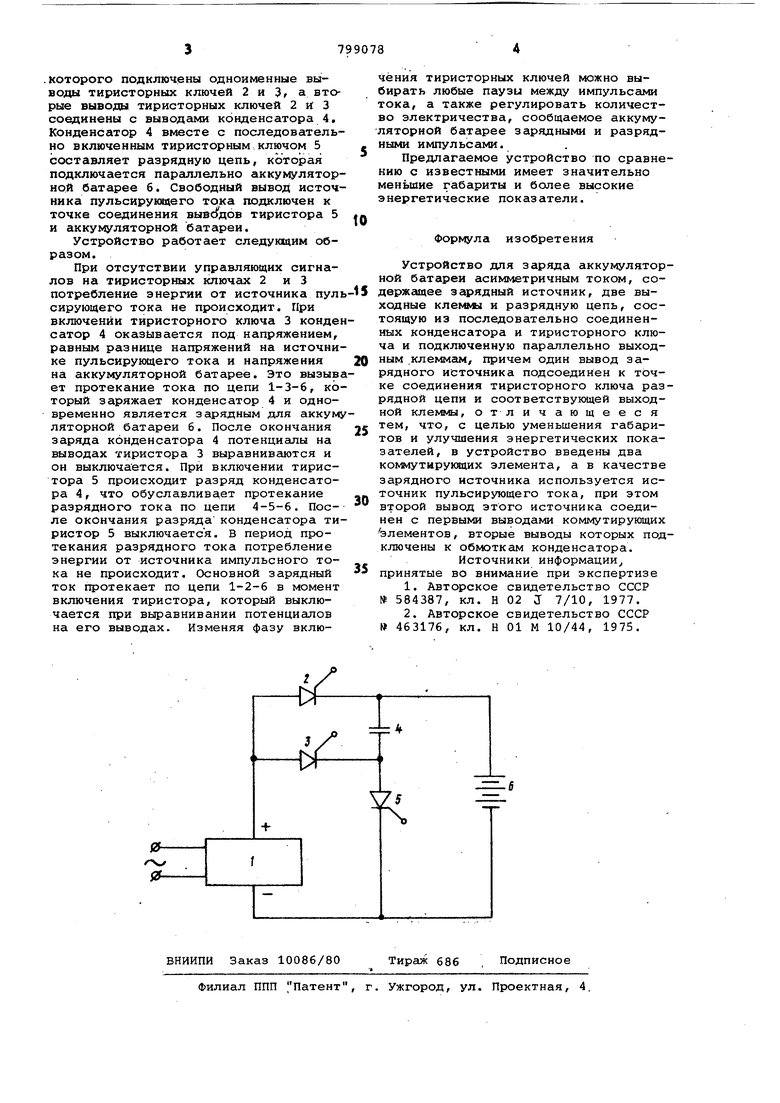

0гчёния тиристорных ключей можно выбирать любые паузи между импульсами тока, а также регулировать количество электричества, сообщаемое аккумуляторной батарее зарядными и разрядными импульсами. Предлагаемое устройство по сравнению с известными имеет значительно меньшие габариты и более высокие энергетические показатели. Формула изобретения Устройство для заряда аккуь1уляторной батареи асимметричным током, содержгицее зарядный источник, две выходные клеммы и разрядную цепь, состоящую из последовательно соединенных конденсатора и тиристорного ключа и подключенную параллельно выходным .клеммс1М, причем один вывод зарядного источника подсоединен к точке соединения тиристорного ключа разрядной цепи и соответствующей выходной клеммы, отличающееся тем, что, с целью уменьшения габаритов и улучшения энергетических показателей, в устройство введены два коммутирукицих элемента, а в качестве зарядного источника используется источник пульсирующего тока, при этом второй вывод этого источника соединен с первыми выводами коммутирующих элементов, вторые выводы которых подключены к обмоткам конденсатора. Источники информации принятые во внимание при экспертизе 1.Авторское свидетельство СССР № 584387, кл. Н 02 J 7/10, 1977. 2.Авторское свидетельство СССР № 463176, кл. Н 01 М 10/44, 1975.
