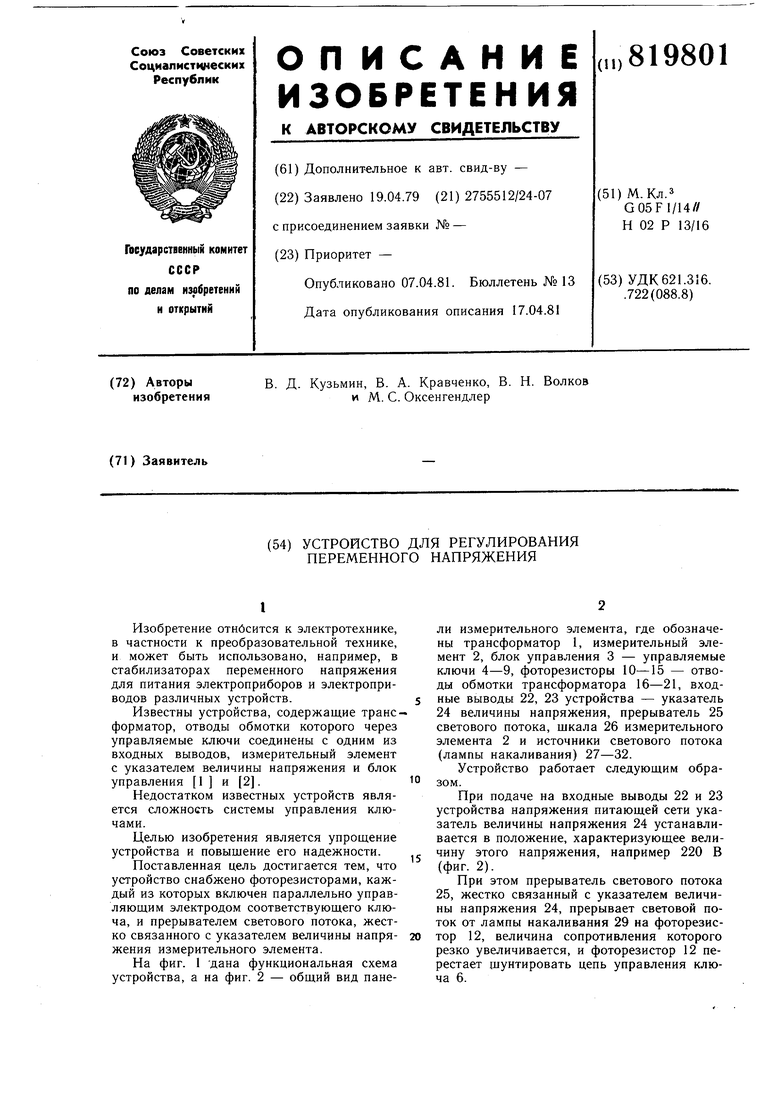

Устройство для регулированияпЕРЕМЕННОгО НАпРяжЕНия Советский патент 1981 года по МПК G05F1/14 H02P13/16

(54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ

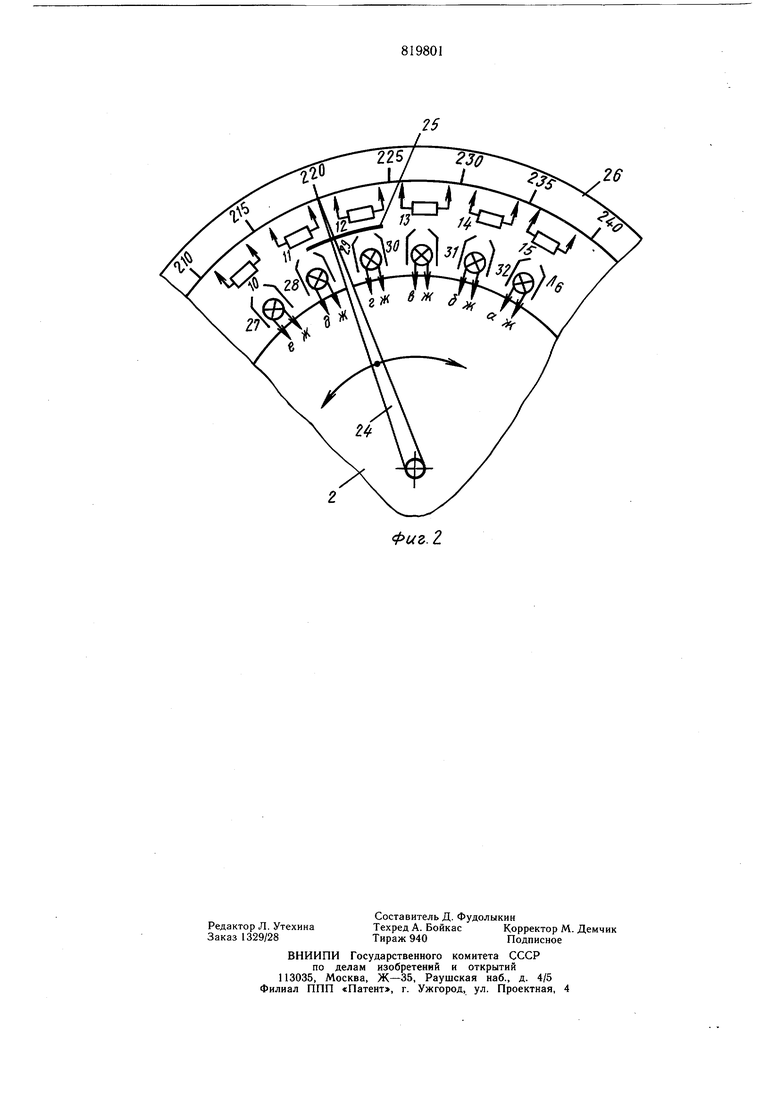

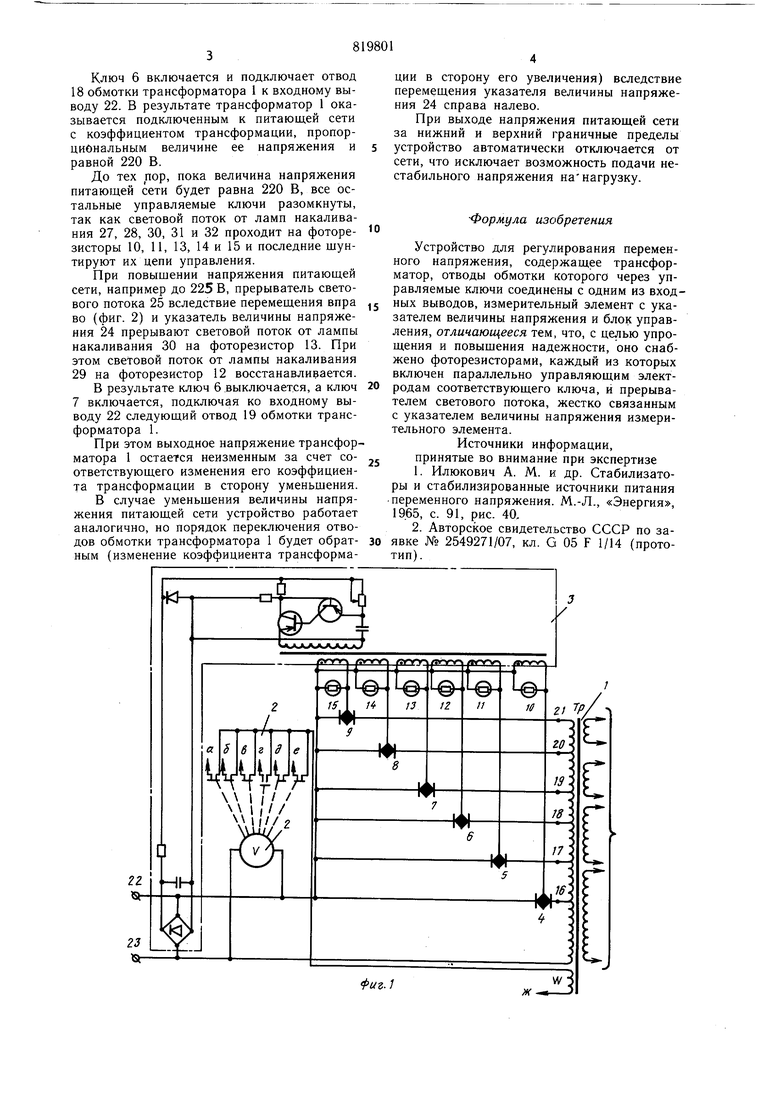

Изобретение отнбсится к электротехнике, в частности к преобразовательной технике, и может быть использовано, например, в стабилизаторах переменного напряжения для питания электроприборов и электроприводов различных устройств. Известны устройства, содержащие транс форматор, отводы обмотки которого через управляемые ключи соединены с одним из входных выводов, измерительный элемент с указателем величины напряжения и блок управления 1 и 2. Недостатком известных устройств является сложность системы управления ключами. Целью изобретения является упрощение устройства и повыщение его надежности. Поставленная цель достигается тем, что устройство снабжено фоторезисторами, каждый из которых включен параллельно управляющим электродом соответствующего ключа, и прерывателем светового потока, жестко связанного с указателем величины напряжения измерительного элемента. На фиг. 1 -дана функциональная схема устройства, а на фиг. 2 - общий вид панеЛИ измерительного элемента, где обозначены трансформатор 1, измерительный элемент 2, блок управления 3 - управляемые ключи 4-9, фоторезисторы 10-15 - отводы обмотки трансформатора 16-21, входные выводы 22, 23 устройства - указатель 24 величины напряжения, прерыватель 25 светового потока, шкала 26 измерительного элемента 2 и источники светового потока (лампы накаливания) 27-32. Устройство работает следующим образом. При подаче на входные выводы 22 и 23 устройства напряжения питающей сети указатель величины напряжения 24 устанавливается в положение, характеризующее величину этого напряжения, например 220 В (фиг. 2). При этом прерыватель светового потока 25, жестко связанный с указателем величины напряжения 24, прерывает световой поток от лампы накаливания 29 на фоторезистор 12, величина сопротивления которого резко увеличивается, и фоторезистор 12 перестает щунтировать цепь управления ключа 6. Ключ 6 включается и подключает отвод 18 обмотки трансформатора 1 к входному выводу 22. В результате трансформатор 1 оказывается подключенным к питающей сети с коэффициентом трансформации, пропорциональным величине ее напряжения и равной 220 В. До тех пор, пока величина напряжения питающей сети будет равна 220 В, все остальные управляемые ключи разомкнуты, так как световой поток от ламп накаливания 27, 28, 30, 31 и 32 проходит на фоторезисторы 10, 11, 13, 14 и 15 и последние щунтируют их цепи управления. При повыщении напряжения питающей сети, например до 225 В, прерыватель светового потока 25 вследствие перемещения впра во (фиг. 2) и указатель величины напряжения 24 прерывают световой поток от лампы накаливания 30 на фоторезистор 13. При этом световой поток от лампы накаливания 29 на фоторезистор 12 восстанавливается. В результате ключ 6 выключается, а ключ 7 включается, подключая ко входному выводу 22 следующий отвод 19 обмотки трансформатора 1. При этом выходное напряжение трансформатора 1 остается неизменным за счет соответствующего изменения его коэффициента трансформации в сторону уменьшения. В случае уменьщ.ения величины напряжения питающей сети устройство работает аналогично, но порядок переключения отводов обмотки трансформатора 1 будет обратным (изменение коэффициента трансформации в сторону его увеличения) вследствие перемещения указателя величины напряжения 24 справа налево. При выходе напряжения питающей сети за нижний и верхний граничные пределы устройство автоматически отключается от сети, что исключает возможность подачи нестабильного напряжения нанагрузку. Формула изобретения Устройство для регулирования переменного напряжения, содержащее трансформатор, отводы обмотки которого через управляемые ключи соединены с одним из входных выводов, измерительный элемент с указателем величины напряжения и блок управления, отличающееся тем, что, с целью упрощения и повышения надежности, оно снабжено фоторезисторами, каждый из которых включен параллельно управляющим электродам соответствующего ключа, и прерывателем светового потока, жестко связанным с указателем величины напряжения измерительного элемента. Источники информации, принятые во внимание при экспертизе 1.Илюкович А. М. и др. Стабилизаторы и стабилизированные источники питания переменного напряжения. М.-Л., «Энергия, 19.65, с. 91, рис. 40, 2.Авторское свидетельство СССР по заявке № 2549271/07, кл. G 05 F 1/14 (прототип).

Фиг. 2
