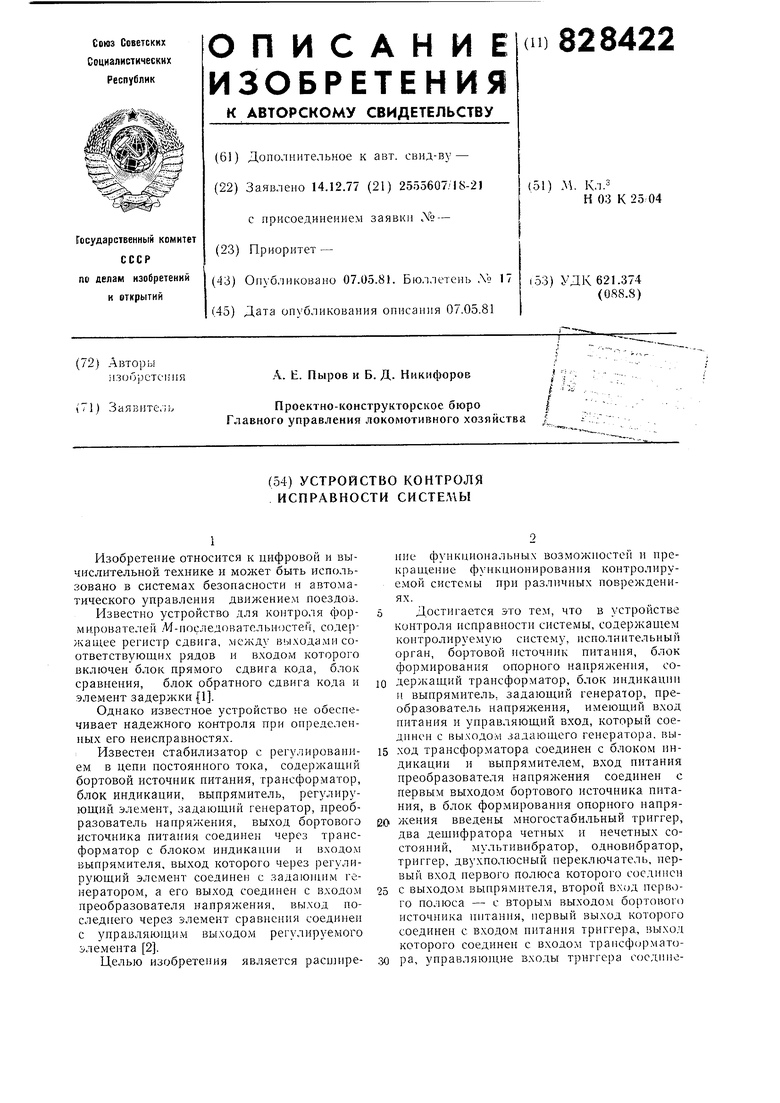

Устройство контроля исправностиСиСТЕМы Советский патент 1981 года по МПК H03K25/04

нь( соответственно с входами денлифраторов четных и нечетных состояннй, входы которых соединены с выходом многостабильиого триггера, тактовые входы которого соединены с выходами м льтивибратора. Вход Зстаиовкн в исходное состояние многостабильного триггера соединен с выходом одковнбратора, вход которого соединен с первым выходом контролируемой системы, второй выход которой соединен через второй полюс дв}хпо. юсио1Т) перск;110чате. с входом 1;снолнитс.-1ьио|-о органа, ;ыход нреобразователя напряжения соединен с входом контролнруемой системы и с входом нитания формирователя онорного нанряуке ; ;я.

На чертеже нредставлена структурная схема Стройства контроля исиравности систем ь;.

Устройство содержит блок 1 формирования опорного напряжения, мультивибратор 2, тактовые входы 3 и 4 многостабильного триггера 5, дешифраторы 6 и 7 четных и нечетных состояний; унравляю1 и1С входы 8, 9 триггера 10, трансформатор П, блок нндггкании 12, вынрямитель 13, первый полюс ;л15}хполюсного переключателя 14, задаюилнй генератор 15, управляюнгий вход 16 преобразователя напряжения 17, бортовой источник гкгганки 18, ;л()д 19 питания триггера 10, вход 20 питания преобразователя напряжения 17, вход 21 питания блока 1 формирования опорного иапряжепия, коптролируемая система 22, первый выход 23 контролируемой системы 22, одновибратор 24, вход 25 установки в исходное состояние миогостабильного триггера 5; второй выход

26контролируемой системы; второй полюс

27двухполюсного ис-реключателя, исполинтсльиый орган 28,

В устройстве контроля исправ1 ости системы выходы мультивибратора 2 соединены с тактовыми входами 3 и 4 многостабильного триггера 5, выход которого подсоединен через дешифратор четных 6 и нечетных 7 состояний к управляющим входалг 8 и 9 триггера 10 соответственно, выход которого соединен через трансформатор 11 с входами блока индикации 12 и выпрямителя 13, Выход последнего соединен с первым входом первого полюса 14 двухполюсного переключателя, второй вход первого иолюса 14 соедииеи с первым выходом бортового источника питания 18, а его первый выход соединен с входами питания 19 и 20 соответственно триггера 10 и преобразователи напряжения 17. Управляющий вход 16 преобразователя 17 соединен с выходом задающего генератора 15, вход которого соединен с выходом первого полюса 14 двухполюсного переключателя. Выход преобразователя напряжения 17 соединен с входом питания 21 блока 1 формирования опорного напряжения и входом контролируемой системы 22, выход 26 которой соедииен через второй нолюс 27 Д1зухно,юсиого нерок.почутеля с входом иснолн 1телы(ого о Иана 28, а выход 23 через одновибратор 2 - с Б,одом 25 устаиовки в исходное состояние ,многостабильного триггера 5,

Устройство работает следуюгпим образом.

При исправной контролируемой системе 22 па ее первом выходе 23 через равные нроИ) межутки времени появляются имиульсы, которые через одновнбратор 24 поступают на вход 25 установки в исходное состоянпе многостабильного триггера 5,

Импульс с выхода одновибратора 24 через заданные отрезки вре,менн стирает )акоп, информацию п М1гогостаби,|ьно.; триггере 5, Количество каскадов ,1Иогостабильного триггера 5 выбирается таким, чтобы время включения всех каскадон много20 стабнльиого триггера 5 было б(;,п,и1е интсрнала следования смежных импульсов контролируемой системы 22, Ма сколько это должно быт), больше определяется параметрами коитролир тмой системы 22,

25 Накопление импульсов мультивибратора 2 многостабильпым триггером 5 вызывает поочередио появление имиу. на выходах дешифраторов нечетных 6 н 7 состояний многостабильного трнгт-ера 5, что

0 вызывает переключение триггера 10,

Если с первого выхода 23 контролируемой системы 22 появится имнульс раныне включения всех каскадов многостабнльног;: трптсра 5, то импульс с одиовибратора 24 со5 трот накопленную ииформапию в многостабильном триггере 5, который установится и исходное положение, и накоплен;ic ,мнг)гостабильным триггером 5 имнульсов му.гьтнвибратора 2 начнется заново. Так как врс0 мя действия имиульса с выхода одновибратора 24 и время, необходимое для устанопки многостабильного триггера 5 в исход1 ое положение, несоизмеримо мало по сравнению с длительностью периода следоваиия

5 импульсов мзльтивибратора 2, то яри исправности контролируемой системы 22 и блока формироваиия опорного напряжения триггера 10 непрерывно переключаться с частотой, равной частоте мзльтивибра0 тора 2,

Нагрузкой триггера 10 является первнчная обмотка трансформатора 11, Постоя Тное переключение триггера 10 вызывает переменный ток в первичной обмотке траис5 форматора 11, в результате чего i;a вторичной обмотке этого трансформатора появляется переменное напряжепие, от которого включается блок индикации 12, а также через выпрямитель 13 со сглаживаюнигм фильтром поступает к первому в,ходу первого полюса переключателя 14 и с вы.хода его на вход питания задающего генератора 5,

Переменное напряжение задаюи его гс5 иератора 15 пост пггает па уиравляюпп вход 16 преобразователя напряжения 17 и с его выхода напряжение поступает на вход питания 21 блока 1 формирования опорного напряжения п вход коктролпруемой системы 22. Напряжение питания триггера 10 и преобразователя напряжения 17 поступает от бо тового источника питания 18. Если по каким-либо причинам импульсы с первого входа контролируемой системы 23 через одповибратор 24 не будут поступать к входу установки многостабильпого триггера в исходное состояние 25, то до тех пор, пока все каскады мпогостабильного триггера 5 не включаются, триггер 10 будет переключаться и на выходе преобразователя напряжения 17 будет напряжение питаться для контролируемой системы 22 и блока 1 формирования опорного напряжения. Как только все каскады многостабильного триггера 5 включаются, триггер 10 перестанет переключаться, тем самым снимается напряжение с задающего генератора 15 и с блока индикации 12. Включение задающего reiteparopa 15 вызывает снятие напряжения с входа питания контролируемой системы 22, а это в свою очередь вызывает выключение ее и блока 1 формирования огюрного нан|;)яжения. Для того чтобы запустить контро.чмр}е.мую систему 22 и блок 1 формирования опорного напряжения, необходимо нолюса 1-1 н 27 двухполюсного переключателя установить в другое положение, что обеснечит питание заданного генератора 15 и бортового источника питания 18. Как только включится блок индикации 12, необходимо полюса 14 и 27 двухполюсного переключателя установить в исходное положение, так как в режиме запуска второй полюс 27 переключателя разрывает цепь второго выхода 26 контролируемой системы 22 с исполнительным органом 28. Применение устройства контроля исправности системы позволяет использовать в устройствах безопасности движения поездов вместо релейных элементов микросхемы, что в свою очередь позволит расширить функциональные возможности систем автоматического управления, повысить быстродействие и надежность систем. Формула изобретения Устройство контроля исправности системы, содержащее контролируемую систему, исполнительный орган, бортовой источник питания, блок формирования онорного напряжения, содержащий трансформатор, блок индикации и выпрямитель, задающий генератор, преобразователь напряжения, имеющий вход питания и управляющий вход, который соединен с выходом задающего генератора, выход трансформатора соединен с блоком индикации и выпрямителем, вход питания преобразователя напряжения соединен с первым выходом бортовоio источника питания, отличающееся тем, что, с целью расширения функциональных возможностей и прекращения функционирования контролируемой системы при различных повреждениях, в блок формирования опорного напряжения введены многостабильный триггер, два дешифратора четных и нечетных состояний, мультивибратор, одновибратор, триггер, двухполросный переключатель, первый вход первого полюса которого соединен с выходом выпрямителя, второй вход первого полюса - с вторым выходом бортового источинка питания, иервый выход которого соединен с входом питания триггера, выход которого соединеи с входом трансформатора, управляющие входы триггера соединены соответственно с выходами дещифраторов четных к Kcieiiibix состог-пшй. входы которых соединены с выходом многостабильного триггера, тактовые входы которого соедипены с выходами мультивибратора, вход установки в исходное состояние миогостабпльиого триггера соединен с выходом одновибратора, вход которого соединен с первым выходо. контролируемой системы, второй выход которой соединен через второй полюс двухполюсного переключателя с входом исполнительного органа, выход преобразователя напряжения соединен с входом контролируе гой системы и с входом питания формирователя опорного напряжения. Источники информации, принятые во внимание при экспертизе . Авторское свидетельство СССР Ло 532723. Ъ. Н 04 К ИЮ8, 75. 2. Долик С. Д. Источники электропитания на полупроводниковых приборах. - .W.., «Советское радио. 1969 (прототип).
