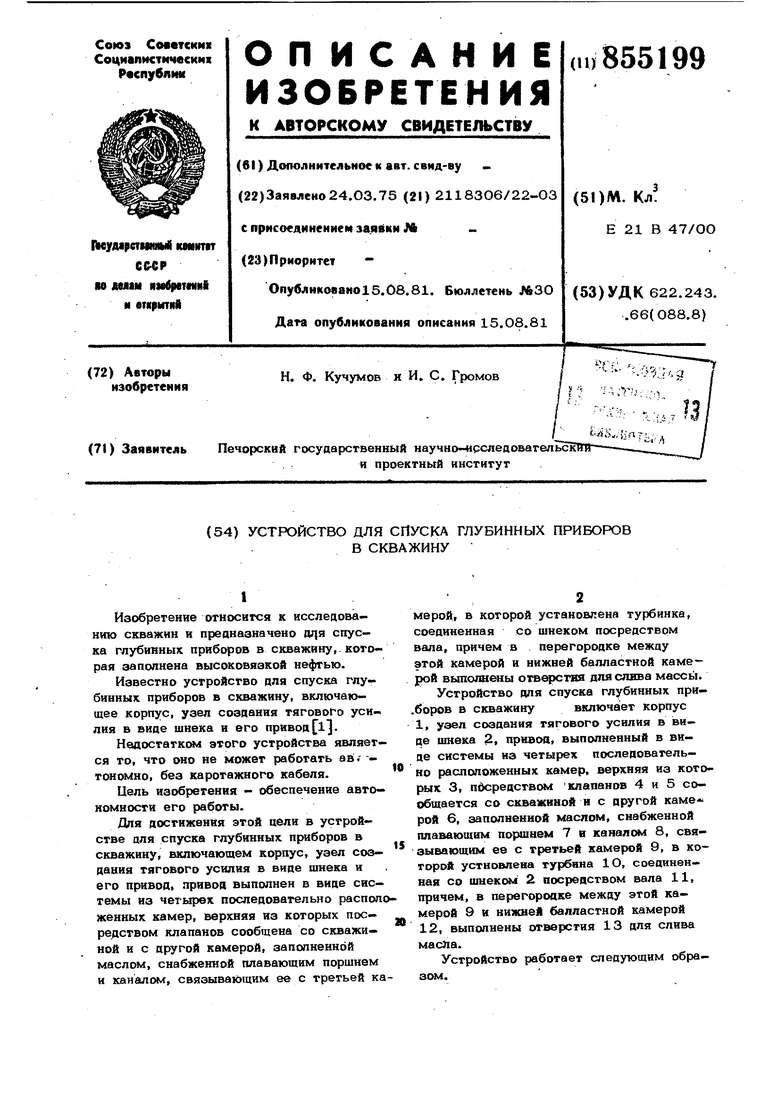

Устройство для спуска глубинных приборов в скважину Советский патент 1981 года по МПК E21B47/01

(54) УСТРОЙСТВО ДЛЯ СПУСКА ГЛУБИННЫХ ПРИБОРОВ

В СКВАЖИНУ

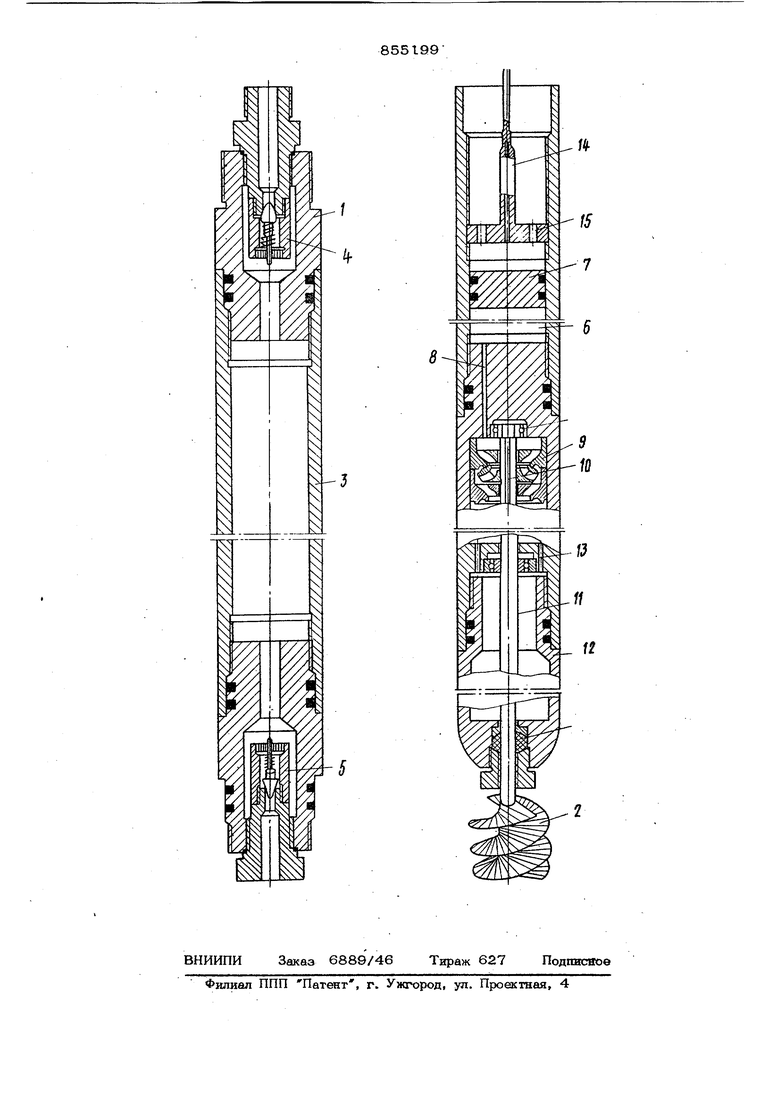

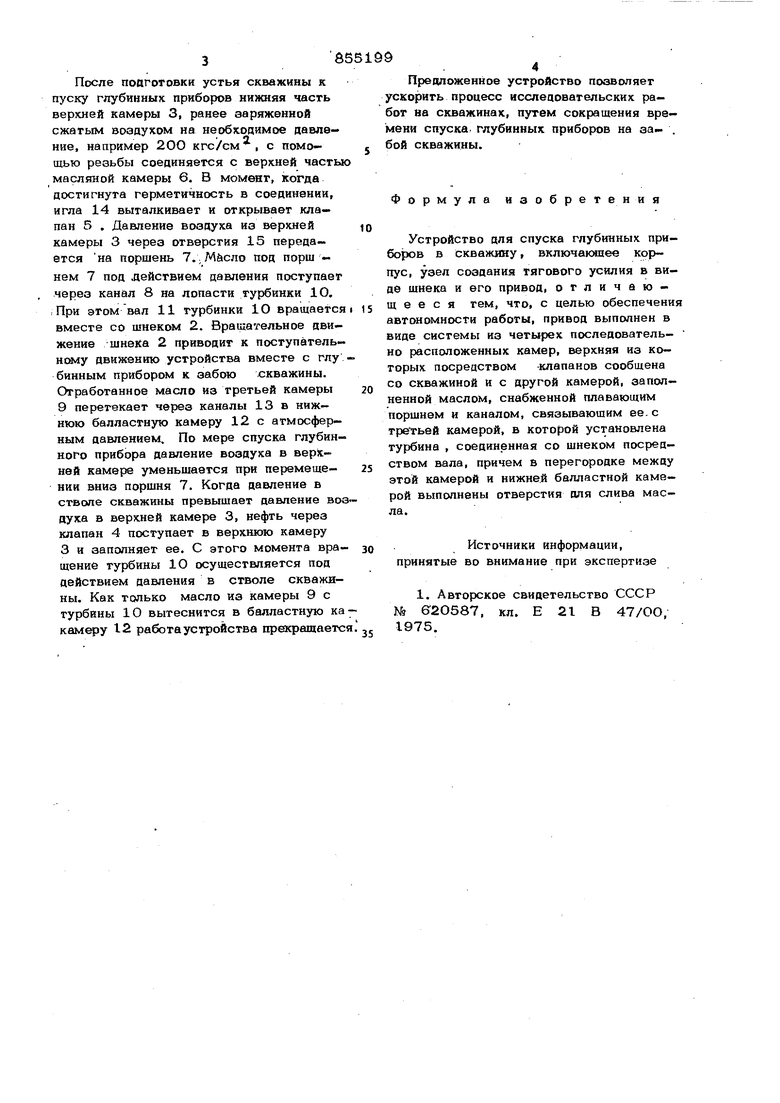

Изобретение относится к исследов(анию скважин и предназначено спуска глубинных приборов в скважину,, которая заполнена высоковязкой нефтью. Известно устройство для спуска глубинных приборов в скважину, включающее корпус, узел создания тягового усилия в виде шнека и его привод. Недостатком этого устройства является то, что оно не может работать ав; -тономно, без каротажного кабеля. Цель изобретения - обеспечение автономности его работы. Для достижения этой цели в устройстве для спуска глубинных приборов в скважину, включающем корпус, узел создания тягового усилия в виде шнека и его привод, привод выполнен в виде системы из четырех последовательно распол женных камер, верхняя из которых посредством клапанов сообщена со скважиной и с другой камерой, заполненной маслом, снабженной плавающим поршнем и каналом, связывающим ее с третьей ка мерой, в которой установлена турбинка, соединенная со шнеком посредством вала, причем в перегородке межау этой камерой и нижней балластной камерой выполнены отверстия для слива масськ Устройство для спуска глубинных приборов в скважинувключает корпус 1, узел создания тягового усилия в вице шнека 2, привод, выполненный в виде системы из четырех последовательно расположенных камер, верхняя из которых 3, пбсредствс клапанов 4 и 5 сообщается со скважиной и с другой камерой 6, заполненной маслом, снабженной плавающим поршнем 7 и каналом 8, связывающим ее с третьей камерой 9, в которой устновлена турбина 1О, соединенная со шнеком 2 посредством вала 11, причем, в перегородке между этой камерой 9 и нижней балластной камерой 12, выполнены отверстия 13 для слива MacJia. Устройство работает следующим образом. После пойготовки устья скввжины к пуску глубинных приборов нижняя часть верхней камеры 3, ранее заряженной сжатым воздухом на необходимое давление, например 2ОО кгс/см, с помощью резьбы соединяется с верхней часть масляной камеры 6. В момент, когда достигнута герметичность в соединении, игла 14 выталкивает и открывает клапан 5 . Давление воздуха из верхней камеры 3 через отверстия 15 передается на поршень 7.;М&сло под поршнем 7 под действием давления поступает через канал 8 на лопасти турбинки 10. При этом вал 11 турбинки 1О вращаетс вместе со шнеком 2. Вращательное движение шнека 2 приводит к поступательному движению устройства вместе с глу бинным прибором к забою скважины. Отработанное масло из третьей камеры 9 перетекает через каналы 13 в нижнюю балластную камеру 12 с атмосферным давлением. По мере спуска глубинного прибора давление воздуха в верхней камере уменьшается при перемещении вниз поршня 7. Когда давление в стволе скважины превышает давление во духа в верхней камере 3, нефть через клапан 4 поступает в верхнюю камеру 3 и заполняет ее. С этого момента вра щение турбины 1О осуществляется под действием давления в стволе скважины. Как только масло из камеры 9 с турбины 10 вытеснится в балластную ка камеру 12 работа устройства прекращаетс Предложенное устройство позволяет ускорить процесс исследовательских работ на скважинах, путем сокращения времени спуска глубинных приборов на за- . бой скважины. Формула изобретения Устройство для спуска глубинных приборов в скважину, включакявее кор.. пус, узел создания тягового усилия в виде шнека и его привод, отличающееся тем, что, с целью обеспечения автономности работы, привод выполнен в виде системы из четырех последовательно расположенных камер, верхняя из которых посредством клапанов сообщена со скважиной и с другой камерой, заполненной маслом, снабженной плавающим поршнем и каналом, связывающим ее. с третьей камерой, в которой установлена турбина , соединенная со шнеком посредством вала, причем в перегородке между этой камерой и нижней балластной камерой выполнены отверстия для слива масла. Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР № 620587, кл. Е 21 В 47/ОО 1975.
