Способ испытания деформационно-прочностных свойств материалов Советский патент 1981 года по МПК G01N3/28

1

Изобретение относится к HcribiTaHH-v ям материалов и может быть использовано при определении пластичности эластичных материалов.

Известен способ испытания материалов на пластичность, заключающийся в том, что в плоскую поверхность материала внедряют индентор и замеряют величину деформированной зоны, по которой судят о пластических свойствах материалов 1 j.

Недостатком способа является его низкая точность, поскольку он не моделирует условий растяжения материала до разрушения.

Наиболее близким к изобретению по технической сущности и достигаемому результату является способ испытания деформационно-прочностных свойств материалов, основанный на разрушении перемычки, образованной при выполнении отверстия в поверхности детали из испытуемого материала, и измерении ее деформации 1.2 J.

В известном способе отверстие выполняют внедрением индентора в виде несимметричной пирамиды, перемычку образуют дополнительным внедрением индентора.на заданном расстоянии от первого отверстия и при дальнейшем перемещении индентора разрушают перемычку.

Недостатком способа является невозможность испытания эластичных ма10териалов , так как перемычка не разрушается.

Цель изобретения - обеспечение испытания эластичны с материалов.

Для достижения указанной цели

15 отверстия вьтолняют сверлением на расстоянии 0,8-3,5 мм от края детали, а для разрушения перемычки оттягивают ее в направлении, перпендикулярном оси отверстия.

20

.Способ осуществляют следующим образом.

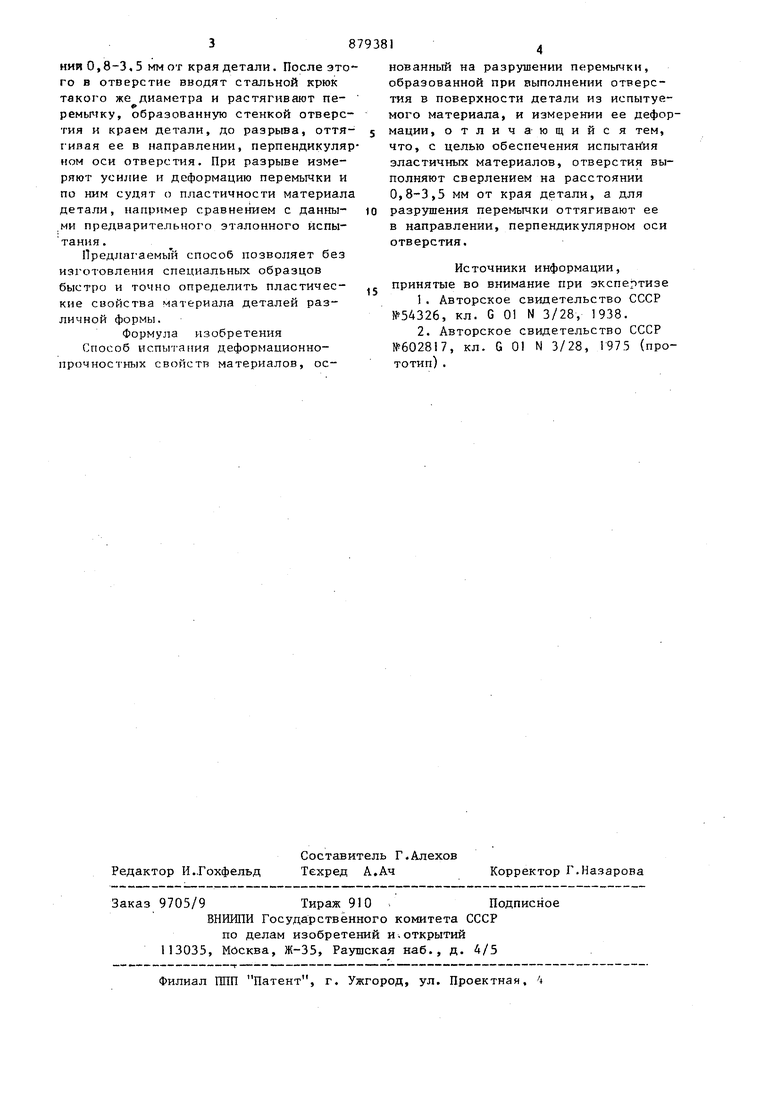

В исследуемой детали сверлят отверстие диаметром 0,8-4 мм на расстояния 0,8-3,5 мм от края детали. После этого в отверстие вводят стальной крюк такого же диаметра и растягивают перемычку, образованную стенкой отверстия и краем детали, до разрыва, оттягивая ее в направлении, перпендикулярном оси отверстия. При разрыве измеряют и деформацию перемычки и по ним судят о пластичности материала детали, например сравнением с данны,ми предварительного эталонного йспы танин.

Предлагаемый способ позволяет без изготовления специальных образцов быстро и точно определить пластические свойства материала деталей различной формы.

Формула изобретения

Способ испытания деформационнопрочностных свойств материалов, основанный на разрушении перемычки, образованной при выполнении отверстия в поверхности детали из испытуемого материала, и измерении ее деформации, отличающийся тем, что, с целью обеспечения испытан ия эластичных материалов, отверстия выполняют сверлением на расстоянии 0,8-3,5 мм от края детали, а для

разрушения перемычки оттягивают ее в направлении, перпендикулярном оси отверстия.

Источники информации, принятые во внимание при экспертизе

1.Авторское свидетельство СССР №54326, кл. G 01 N 3/28, 1938.

2.Авторское свидетельство СССР №602817, кл. G 01 N 3/28, 1975 (прототип) .
