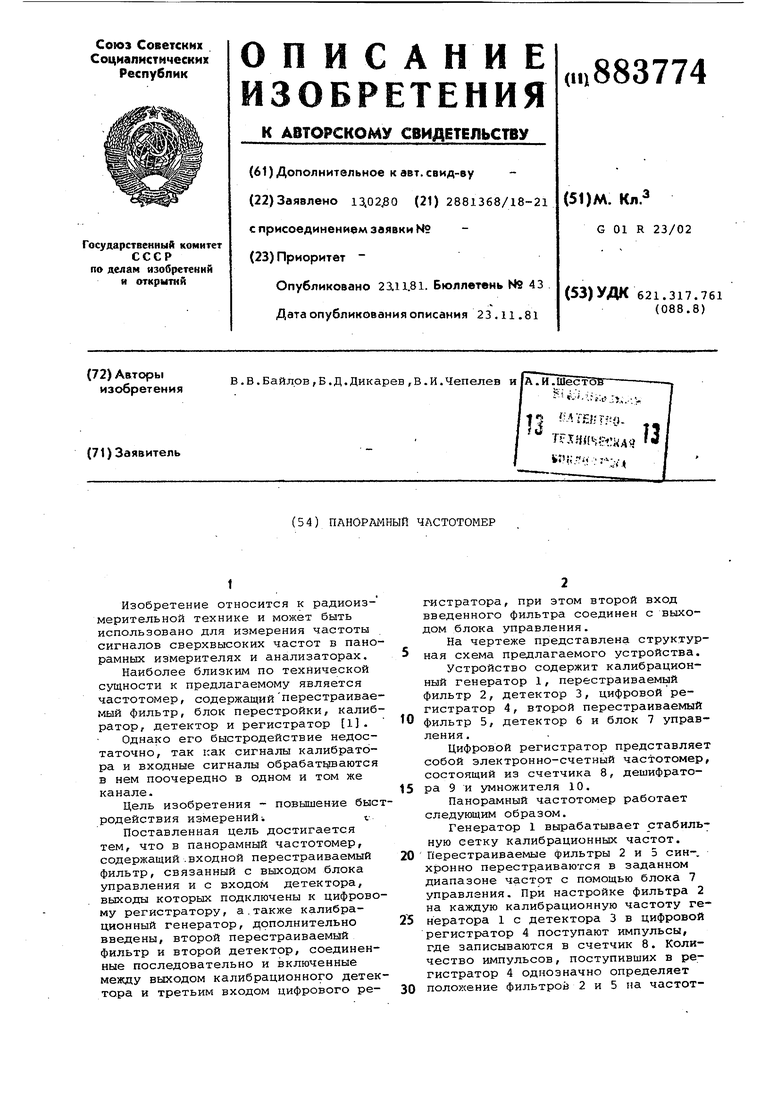

Панорамный частотомер Советский патент 1981 года по МПК G01R23/02

1

Изобретение относится к радиоизмерительной технике и может быть использовано для измерения частоты сигналов сверхвысоких частот в панорамных измерителях и анализаторах.

Наиболее близким по технической сущности к предлагаемому является частотомер, содержащийперестраиваемый фильтр, блок перестройки, калибратор, детектор и регистратор 1.

Однако его быстродействие недостаточно, так как сигналы калибратора и входные сигналы обрабатываются в нем поочередно в одном и том же канале.

Цель изобретения - повышение быстродействия измеренийiv

Поставленная цель достигается тем, что в панорамный частотомер, содержащий .входной перестраиваемый фильтр, связанный с выходом блока управления и с входом детектора, выходы которых подключены к цифровому регистратору, а.также калибрационный генератор, дополнительно введены, второй перестраиваемый фильтр и второй детектор, соединенные последовательно и включенные между выходом калибрационного детектора и третьим входом цифрового регистратора, при этом второй вход введенного фильтра соединен с выходом блока управления.

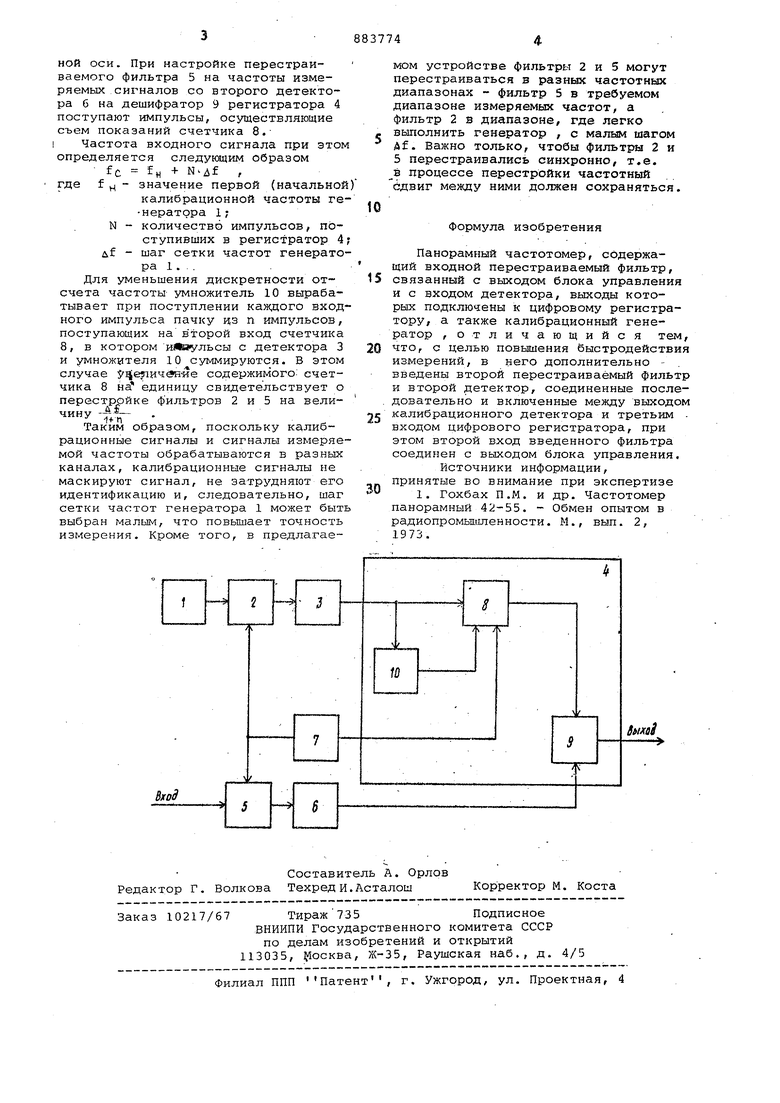

На чертеже представлена структурная схема предлагаемого устройства.

Устройство содержит калибрационный генератор 1, перестраиваемый фильтр 2, детектор 3, цифровой регистратор 4, второй перестраиваемый фильтр 5, детектор 6 и блок 7 управления.

Цифровой регистратор представляет собой электронно-счетный частотомер, состоящий из счетчика 8, дешифратора 9 и умножителя 10.

Панорамный частотомер работает следующим образом.

Генератор 1 вырабатывает стабильную сетку калибрационных частот. 20 Перестраиваемые фильтры 2 и 5 сии-, хронно перестраиваются в заданном диапазоне частрт с помощью блока 7 управления. При настройке фильтра 2 на каждую калибрационную частоту генератора 1 с детектора 3 в цифровой регистратор 4 поступают импульсы, где записываются в счетчик 8. Количество импульсов, поступивших в регистратор 4 однозначно определяет 30 положение фильтров 2 и 5 на частот
