Бетонная гравитационная плотина Советский патент 1981 года по МПК E02B7/10

I

Изобретение относится к гшфотахннчесжим сооружениям, в частности к конструкциям бетонных гравитационных плотин с расклинивающим устройством, предназначенным для обжатия сооружения вдоль его оси с целью создания распо / ра в берега и повышения тем самым устойчивости плотины на сдвиг, а также с ., целью нейтрализации растягивающих напряжений в бетсдае, возникающих при остьтании плотины.

Известна бетонная гравитационная плотина с расклинивающим устройством в виде батарей плоских гвдравлическихдомкратов, установленных в плоскости межсекционного шва Ш

Недостатком данного технического рещения является слоншость его выполнения и малая надежность.

Наиболее близкой по технической сущности к предлагаемся является бетонная гравитационная плотина, вьшолненная с межсекционнымн итами, в которых образованы, щелевидные замкнутые пoлocтиJ

заполненные под давлением рабочей средой 21В качестве рабочей среды использована вода, проникающая в бетон и при замерзании разрущающая его. Кроме того, в этом устройстве очень сложно загерметизировать заполненную водой полость, а в случае отключения напорного резервуара избыточное давление в полости изчезнет мгновенно. Поэтому, известное устройство имеет также низкую надежность сооружения.

Цель изобретения - повышение надежности плотины.

Поставленная цель достигается тем, что полость по высоте межсекционного щва разделена перегородками на отсеки, причем в качестве рабочей среды использован пластичный материал.

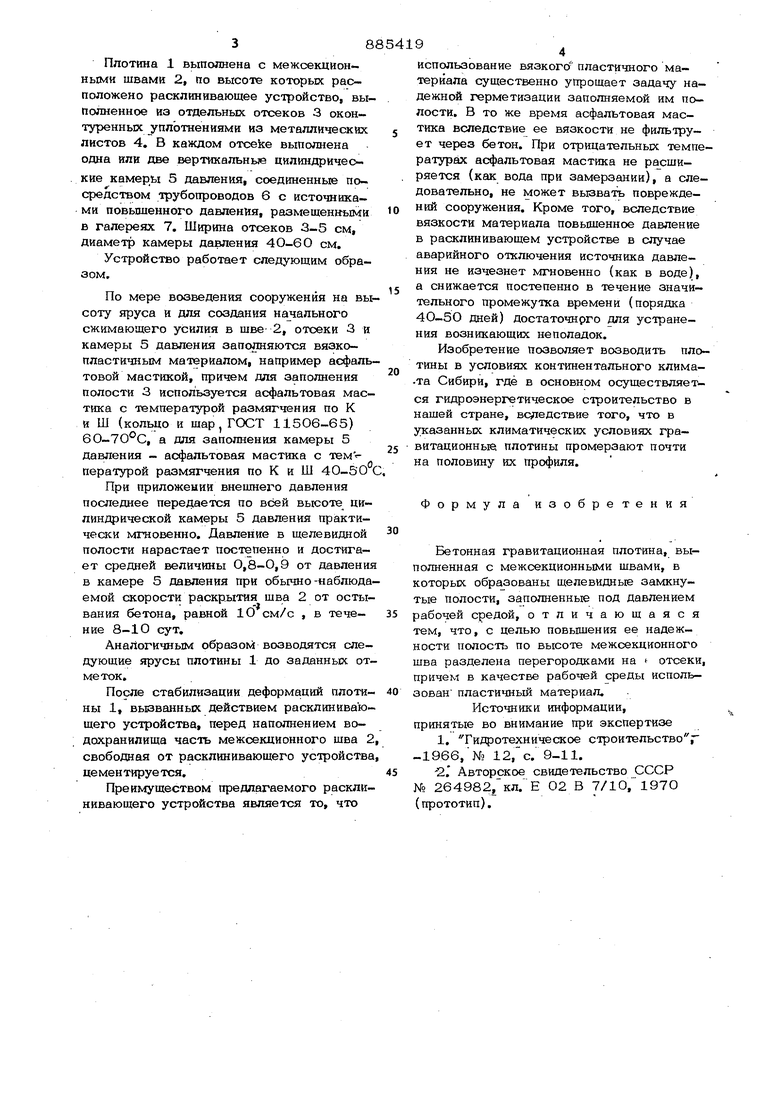

На фиг. 1 показана плотина с расклинивающим .устройством в полости секционного шва, поперечньй разрез; на фиг. 2 - расклинивающее устройство, горизонтальное сечение 1-1 на фиг. 1. 38 Плотина 1 выполнена с межсекционными швами 2, по высоте которых расположено расклинивающее устройство, выполненное из отдельных отсеков 3 оконтуренных уплотнениями из металлических листов 4. В каждом OTceke выполнена одна или две вертикальные цилиндрические камеры 5 давления, соединенные посредством трубопроводов 6 с источниками повышенного давления, размещенными в галереях 7. Ширина отсеков 3-5 см, диаметр камеры давления 4О-60 см. Устройство работает следующим образом. По мере возведения сооружения на высоту яруса и для создания начального сжимающего усилия в щве- 2, отсеки 3 и камеры 5 давления заполняются вязкопластичным материалом, например асфаль товой мастикой, причем для заполнения полости 3 используется асфальтовая мастика с температурой размягчения по К и Ш (кольцо и шар, ГОСТ 11506-65) 6О-7О®С, а для заполнения камеры 5 давления - асфальтовая мастика с температурой размягчения по К и Ш 40-50 При приложении внешнего давления последнее передается по всей высоте цилиндрической камеры 5 давления практически мгновенно. Давление в щелевидной полости нарастает постепенно и достигает средней величины О,8-0,9 от давления в камере 5 давления при обычно-наблюда емой скорости раскрытия шва 2 от остывания бетона, равной 10 см/с в течение 8-10 сут. Аналогичным образом возводятся следующие ярусы плотины 1 до заданных отметок. После стабилизации деформаций плотины 1, вызванных действием расклинивающего устройства, перед наполнением водохранилища часть межсекционного шва 2 свободная от расклинивающего устройства цементируется. Преимуществом предлагаемого расклинивающего устройства является то, что 9 использование вязкого пластичного материала существенно упрощает задачу надежной герметизации заполняемой им полости. В то же время асфальтовая мастика вследствие ее вязкости не фильтрует через бетон. При отрицательных температурах асфальтовая мастика не расширяется (как вода при замерзании), а следовательно, не может вызвать повреждений сооружения. Кроме того, вследствие вязкости материала повышенное давление в расклинивающем устройстве в случае аварийного отключения источника давления не изчезнет мгновенно (как в воде), а снижается постепенно в течение значительного промежутка времени (порядка 40-50 дней) достаточнрго для устранения возникающих неполадок. Изобретение позволяет возводить плотины в условиях континентального климата Сибири, где в основном осуществляется гидроэнергетическое строительство в нашей стране, воледствие того, что в указанных климатических условиях гравитационные плотины промерзают почти на половину их профиля. Формула изобретения Бетонная гравитационная плотина, выполненная с межсекционными швами, в которых образованы щелевидные замкнутые полости, заполненнью под давлением рабочей средой, отличающаяся тем, что, с целью повышения ее надежности полость по высоте межсекционного шва разделена перегородками на отсеки, причем в качестве рабочей среды использован пластичный материал. Источники информации, принятые во внимание при экспертизе 1. Гидротехническое строительство г -1966,№ 12,с. 9-11. -2. Авторское свидетельство СССР № 2б4982,кл.Е 02 В 7/10,197О (прототип).
