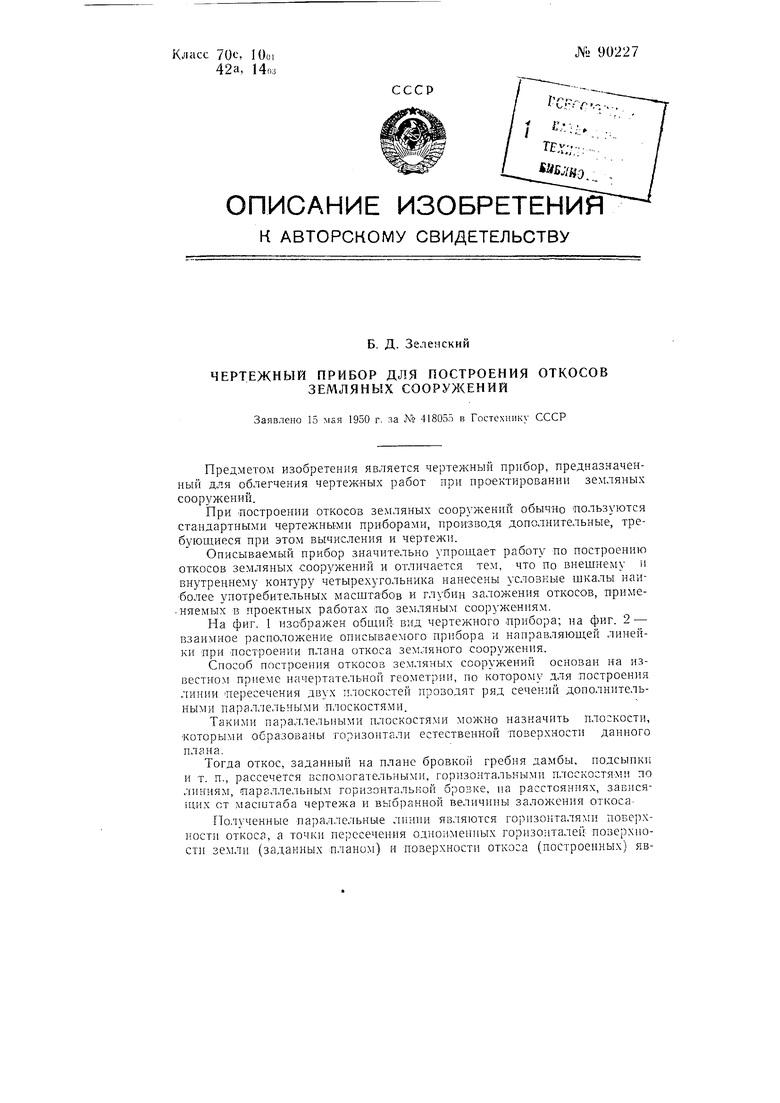

Предметом изобретения является чертежный прибор, предназначенный для облегчения чертежных работ при проектировании земляных сооружений.
При Построении откосов земляных сооружении ооычно пользуются стандартными чертежны-ми приборами, производя дополнительные, требующиеся при этом вычисления и чертежи.
Описываемый прибор значительно упрощает работу по построению откосов земляных соорзжений и отличается тем, что по внещнему и внутреннему контуру четырехугольника нанесены условные щкалы наиболее употребительных масштабов и глубин заложения откосов, применяемых в проектных работах по земляным сооружением.
На фиг. 1 изображен общий вид чертежного прибора; па фиг. 2- взаимное расположение описываемого прибора и направляющей линейки при построении плана откоса земляного сооружения.
Способ построения откосов земляных сооружений основан на известном приеме начертательной геометрии, по которому для построения линии пересечения двух плоскостей проводят ряд сечений дополнительными парал.чельными плоскостями.
Такими параллельными плоскостями можно назначить плоскости, которыми образованы горизонтали естественной поверхности данного
плана.
Тогда откос, заданный на плане бровкой гребня дамбы, подсыпкг и т. п., рассечется вспомогательными, горизонтальными плоскостями по линиям, параллельным горизонтальной бровке, на расстояниях, зависящих от масштаба чертежа и выбранной величины заложения откосаПолученные параллельные лг1нии являются горизо талями поверх юсти откоса, а точки пересечения одноименных горизонталей поверхности земли (заданных планом) и поверхности откоса (построенных) явФиг2
