Устройство для создания магнитного поля Советский патент 1982 года по МПК G01R33/00

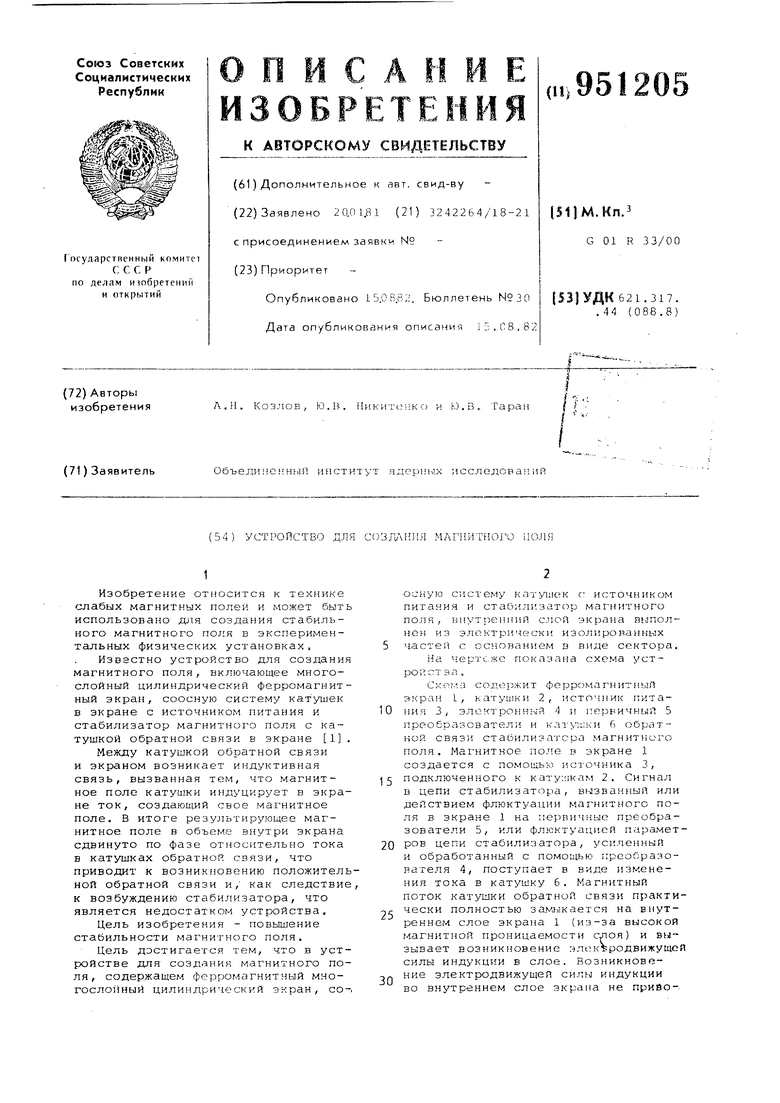

(54) УСТРОЙСТВО ДЛЯ С()ЗД/МП1Я МАГНИТНОГО НОЛЯ

1

Изобретение относится к технике слабых магнитных полей и может быть использовано для создания стабильного магнитного поля в экспериментальных физических установках.

Известно устройство для создания магнитного поля, включающее многослойный цилиндрический ферромагнитный экран, соосную систему KaTyujeK в экране с источником питания и стабилизатор магнитного поля с катушкой обратной связи в экране 1 .

Между катушкой обратной связи и экраном возникает индуктивная связь, вызванная тем, что магнитное поле катушки индуцирует в экране ток, создающий свое магнитное поле. В итоге результирующее магнитное поле в объеме внутри экрана сдвинуто по фазе относительно тока в катушках обратной связи, что приводит к возникновению положительной обратной связи и, как следствие, к возбуждению стабилизатора, что является недостатком устройства.

Цель изобретения - повышение стабильности магнитного поля.

Цель достигается тем, что в устройстве для создания магнитного поля, содержащем ферромагнитный многослойный цилиндрический экран, со-,

осную систему катупиек г источником питания и стаби-чизатор магнитного поля, внутренний слой экрана выполнен из электрически изолированных частей с основанием в виде сектора.

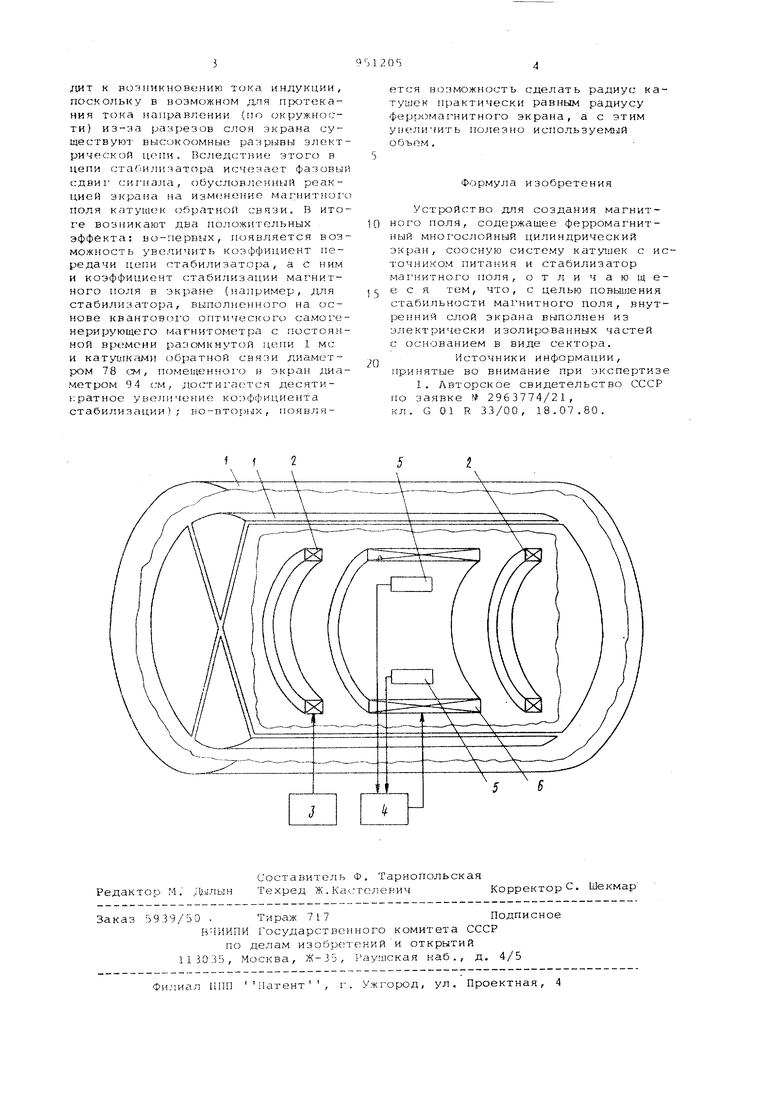

На чертс.жс показана схема устройства .

Схе.а содержит ферромагнитный экран 1, катушки 2, источник питания 3, электронный 4 и первичный 5 преобразователи и ка1уа:ки 6 обратной связи стабилиза -ора магнитного поля. Магнитное поле в экране 1 создается с помощью источника 3, подключенного к кату:11кам 2. Сигнал в цепи стабилизатора, вызванный или действием флюктуации магнитного поля в экране 1 на первичные преобразователи 5, или фл.юктуацией параметров цепи стабилизатора, усиленный и обработанный с помощью преобразователя 4, поступает в виде изменения тока в катушку 6. Магнитный поток катушки обратной связи практически полностью замыкается на внутреннем слое экрана 1 (из-за высокой магнитной проницаемости слоя) и вызывает возникновение элек%;родвижущой силы индукции в слое. Возникновение электродвижущей силы индукции во внутреннем слое экрана не прийо
