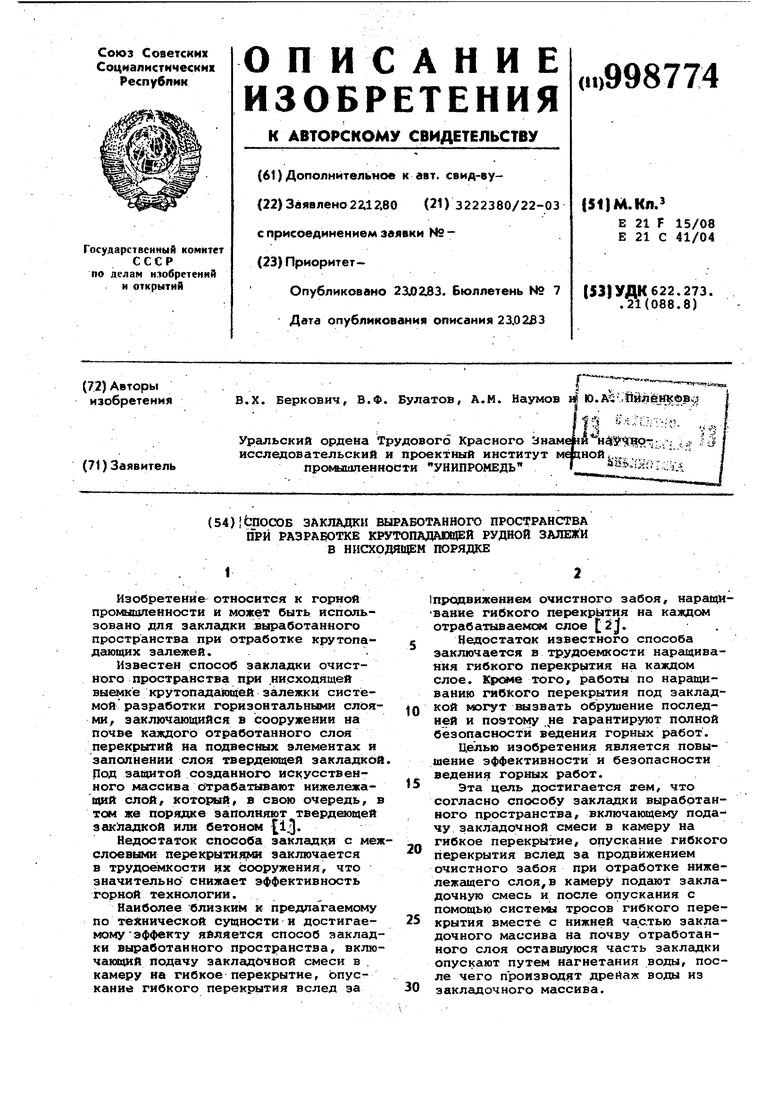

Способ закладки выработанного пространства при разработке крутопадающей рудной залежи в нисходящем порядке Советский патент 1983 года по МПК E21F15/08 E21C41/04

Изобретение относится к горной промышленности и может быть использовано для закладки выработанного пространства при отработке крутопадающих залежей.

Известен способ закладки очистного пространства при нисходящей выемке крутопадаквдей залежки системой разработки горизонтальными слоями, заключающийся в сооружении на почве каждого отработанного слоя перекрытий на подвесных элементах и заполнении слоя твердеющей закладкой. Под защитой созданного искусственного массива отрабатывают нижележапчий слой, , в свою очередь, в том же порядке заполняют твердеющей зак:падкой или бетонсм l.J

Недостаток способа закладки с межслоевыми перекрыти1ши заключается в трудоёмкости их сооружения, что значительно снижает эффективность горной технологии.

Наиболее близким к предлагаемому по технической сущности и достигаемому -эффекту является способ закладки выработанного пространства, включакяций подачу закладочной смеси в . камеру на гибкое перекрытие, опускание гибкого перекрытия вслед за

Шродвижением очистного забоя, наращивание гибкого перекрытия на каждом отрабатываемом слое fSj.

Недостаток известного способа заключается в трудоемкости нараицивания гибкого перекрытия на каждом слое. Юроме того, работы по наращиванию гибкого перекрытия под закладкой могут вызвать обрушение послед10ней и поэтому .не гарантируют полной безопасности ведения горных работ.

Целью изобретения является повышение эффективности и безопасности ведения горных работ.

15

Эта цель достигается агем, что согласно способу закладки выработанного пространства, включающему подачу закладочной смеси в камеру на гибкое перекрытие, опускание гибкого

20 перекрытия вслед за продвижением очистного забоя при отработке нижележащего слоя,в камеру подают закладочную смесь и после опускания с помощью систекы тросов гибкого пере25крытия вместе с нижней частью закладочного массива на почву отработанного слоя оставшуюся часть закладки опускают путем нагнетания воды после чего производят дрейаж воды из

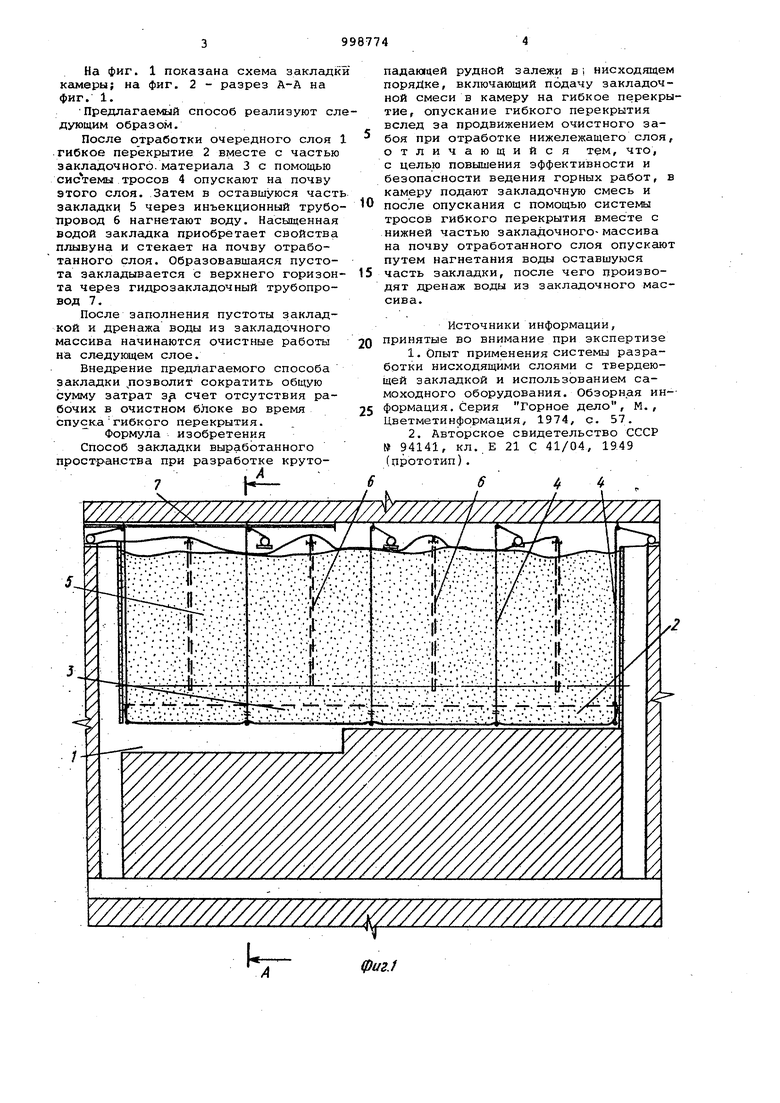

30 закладочного массива. На фиг. 1 показана схема закладк на фиг. 2 - разрез А-А на фиг. 1. Предлагаемый способ реализуют сл дующим образом. После отработки очередного слоя .гибкое перекрытие 2 вместе с частью 3аклёщочного. материала 3 с помощью тросов 4 опускают на почву этого слоя. Затем в оставшуюся част закладки 5 через инъекционньай трубо провод 6 нагнетают воду. Насыщенная водой закладка приобретает свойства плывуна и стекает на почву отработанного слоя. Образовавшаяся пустота закладывается с верхнего горизон та через гидрозакладочный трубопровод 7, После заполнения пустоты закладкой и дренажа воды из закладочного массива начинаются очистные работы на следующем слое. Внедрение предлагаемого способа закладки позволит сократить общую сумму затрат з счет отсутствия рабочих в очистном блоке во время спускагибкого перекрытия. Формула изобретения Способ закладки выработанного пространства при разработке крутопадаюгдей рудной залежи в ; нисходящем порядке, включающий подачу закладочной смеси в камеру на гибкое перекрытие, опускание гибкого перекрытия вслед за продвижением очистного забоя при отработке нижележащего слоя, отличающийся тем, что, с целью повышения эффективности и безопасности ведения горных работ, в камеру подают закладочную смесь и после опускания с помощью системы тросов гибкого перекрытия вместе с нижней частью закладочного-массива на почву отработанного слоя опускают путем нагнетания воды оставшуюся часть закладки, после чего производят дренаж воды из закладочного массива. Источники информации, принятые во внимание при экспертизе 1.Опыт применения системы разработки нисходящими слоями с твердеющей закладкой и использованием самоходного оборудования. Обзорная ин-формация.Серия Горное дело, М., Цветметинформация, 1974, с. 57. 2.Авторское свидетельство СССР 94141, кл. Е 21 С 41/04, 1949 (прототип).

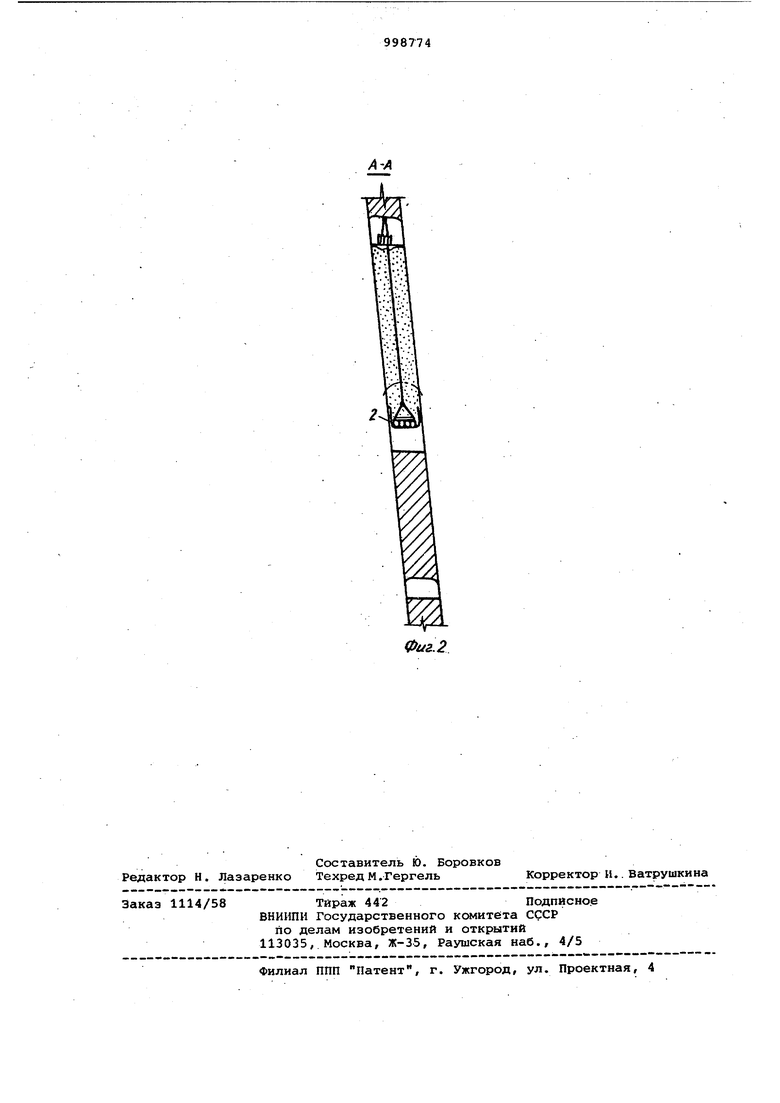

Фиг.2
