ЛИЧИНКА ЗАМКА Российский патент 2014 года по МПК E05B27/10

Описание патента на изобретение RU2517548C1

Изобретение относится к замкам, в частности цилиндровым замкам, и может быть использовано в замках-пломбах, а также в других запорных устройствах.

В настоящее время современные цилиндрические замки состоят из кинематики для перемещения ригелей и секретной части - цилиндрового механизма или личинки, которая блокирует ее и управляется ключом. Такая конструктивная схема существует в любом современном цилиндровом замке.

Недостатком во всех этих замках является то, что подпружиненные штифты, выполненные в виде цилиндров, могут быть открыты отмычкой за счет осевого перемещения при создании крутящего момента на цилиндре. Наиболее близким по технической сущности является личинка замков, выпускаемых компанией Kale Endüstri Holding (опубликовано на сайте http://www.kale.ru/production/catalog.php?SECTION_ID=265). Личинка указанного замка, состоит из корпуса и цилиндра, контактирующих своими цилиндрическими поверхностями, и имеет в цилиндре фигурное отверстие под ключ. В корпусе и цилиндре перпендикулярно их центральной оси установлены подпружиненные штифты.

В личинке этого замка подпружиненные штифты перемещаются вдоль своих осей ключом, и при полном вводе последнего происходит разблокировка личинки замка.

Предлагаемым изобретением решается задача повышения охранных свойств личинки замка за счет создания новой конструкции цилиндрового механизма и штифтов.

Для достижения этого технического результата в личинке замка, имеющей фигурное отверстие под ключ и состоящей из корпуса и цилиндра, контактирующих своими поверхностями, в корпусе и цилиндре установлены подпружиненные штифты, штифты установлены параллельно и со смещением относительно центральной оси корпуса и цилиндра, фигурное отверстие под ключ выполнено в корпусе, торцевая поверхность цилиндра выполнена в виде внешней, а торцевая часть корпуса в виде внутренней конусных поверхностей, контактирующих друг с другом, при этом на штифтах выполнены наклонные торцевые поверхности, которыми они взаимодействуют друг с другом, причем углы конусов корпуса, цилиндра и наклонных торцевых поверхностей штифтов исполнены под одинаковым углом.

Отличительными признаками предлагаемого изобретения является то, что штифты установлены параллельно и со смещением относительно центральной оси корпуса и цилиндра, фигурное отверстие под ключ выполнено в корпусе, торцевая поверхность цилиндра выполнена в виде внешней, а торцевая часть корпуса в виде внутренней конусных поверхностей, контактирующих друг с другом, при этом на штифтах выполнены наклонные торцевые поверхности, которыми они взаимодействуют друг с другом, причем углы конусов корпуса, цилиндра и наклонных торцевых поверхностей штифтов исполнены под одинаковым углом.

Такое выполнение позволяет значительно затруднить процесс несанкционированного вскрытия отдельно взятого комплекта подпружиненных штифтов, так как у предлагаемой конструкции штифтов добавляется еще одна кодовая позиция - это положение штифтов относительно их оси вращения. Разблокировка возможна, когда штифты переместятся на кодовое расстояние вдоль своей оси и повернутся относительно нее на определенный угол. Таким образом, по сравнению с существующей конструкцией подпружиненных штифтов, которая контролируется одной - поступательной - степенью свободы, предлагается конструкция с двумя контролируемыми степенями свободы - это поступательная и вращательная.

Простое сравнение, если мы знаем кодовое перемещение штифтов, то откроем их типовую конструкцию с первого раза. В предлагаемом варианте потребуется времени больше, так как надо будет произвести еще поворот штифтов вокруг их оси - поиск угла поворота.

Ниже дан вариант осуществления изобретения, не исключающий другие варианты в пределах формулы изобретения.

Предлагаемая личинка замка, она же сама замок, иллюстрируется чертежами, представленными на фиг.1-5.

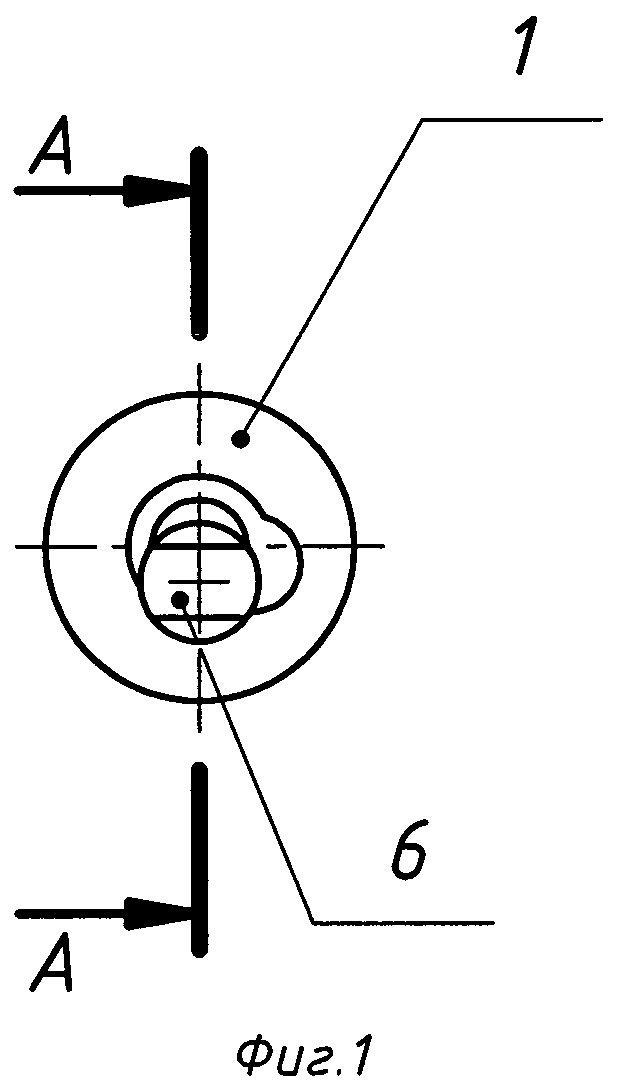

На фиг.1 показан вид замка спереди с ключом;

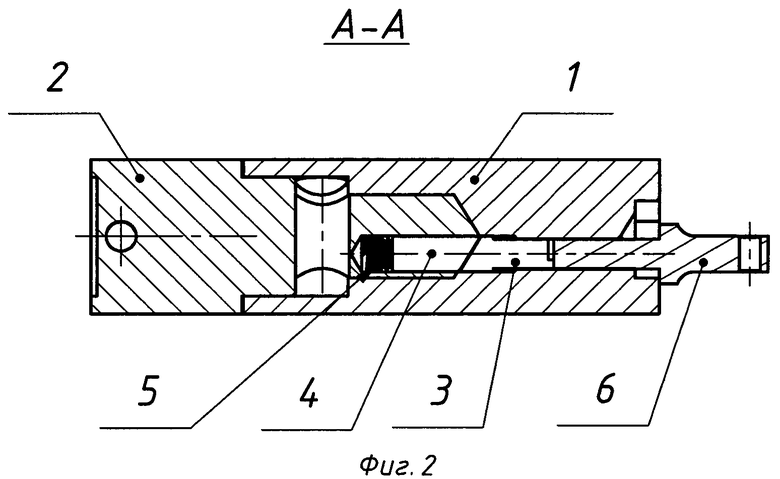

на фиг.2 - разрез по A-A согласно фиг.1;

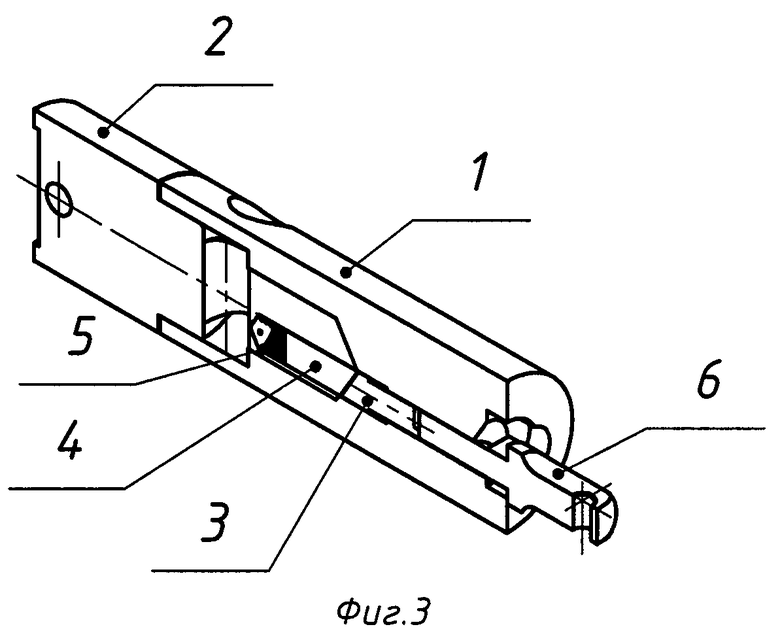

на фиг.3 - разрез по A-A в изометрии;

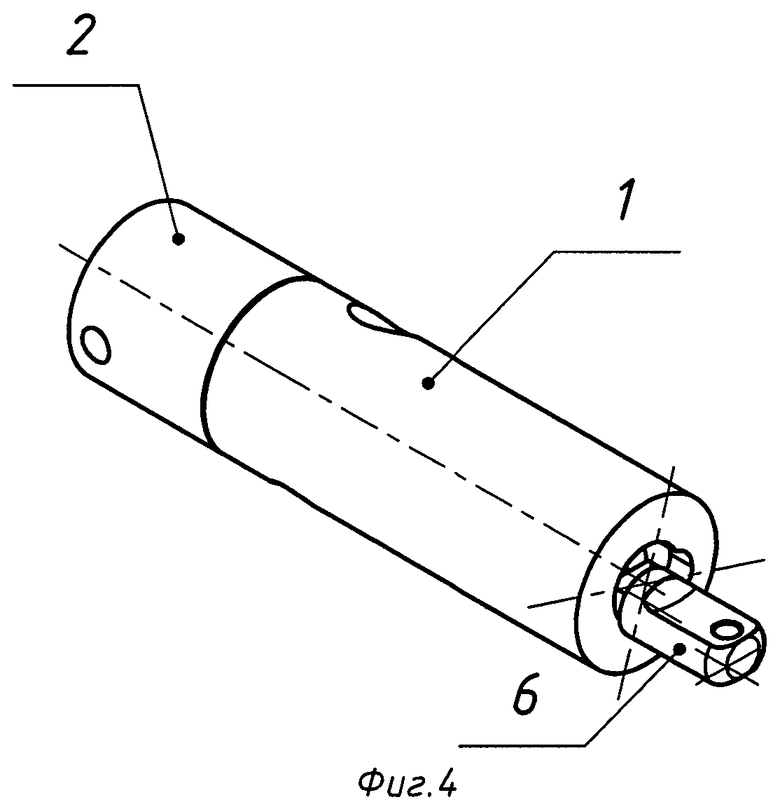

на фиг.4 - общий вид замка в изометрии;

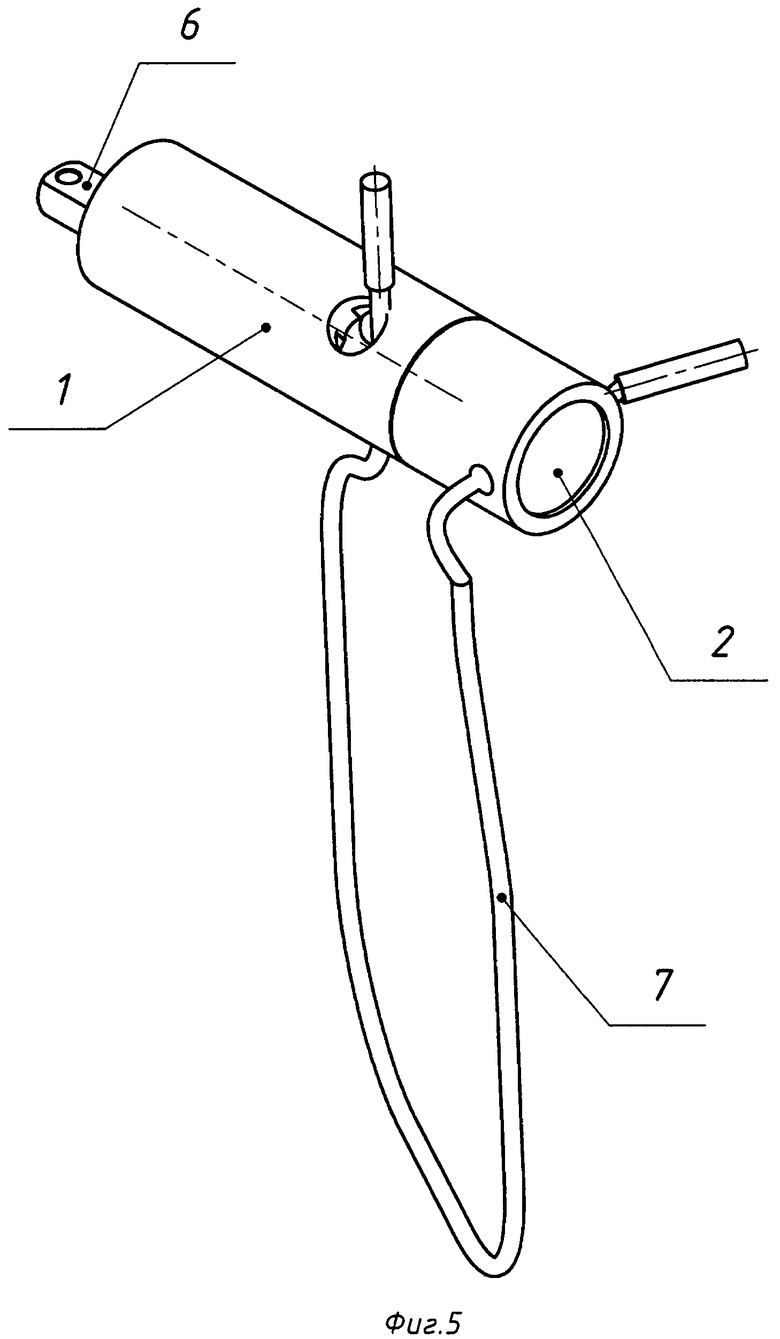

на фиг.5 - общий вид замка в изометрии с тросом.

Замок содержит корпус 1 и цилиндр 2, штифты 3 и 4, пружину 5 и ключ 6. В предлагаемом варианте исполнения замок снабжен тросом 7.

Замок работает следующим образом. Ключ 6 устанавливается в фигурное отверстие корпуса 1 до упора и поворачивается на определенный размерами ключа 6 и фигурным отверстием корпуса 1 угол вдоль своей оси. Ось ключа 6 и оси штифтов 3 и 4 соосны. Выполнение вышеописанных действий ключом 6 совмещает штифты 3 и 4, которые контактируют своими наклонными поверхностями, точно с контактирующими конусными торцевыми поверхностями корпуса 1 и цилиндра 2, фиг.2-3, разблокируя последние. После этого, когда корпус 1 разблокирован относительно цилиндра 2, корпус 1 можно повернуть вокруг своей оси. Этот поворот производится ключом 6. При жестком закреплении цилиндра 2 в замке поворот корпуса 1 может перемещать механизм ригеля и т.д.

В приведенном варианте исполнения замка, он же является личинкой этого замка, производится поворот корпуса 1 относительно цилиндра 2, при котором радиальные соосные отверстия, выполненные в корпусе 1 и цилиндре 2 (фиг.2-3), или совмещаются, или перекрываются ими. Данная конструкция предназначена для блокировки троса 7 диаметром 3-4 мм, фиг.5. Трос 7 имеет заделку концов, один из которых проходит в малом отверстии цилиндра 2 (фиг.2-5), а другой вставляется в радиальные отверстия корпуса 1 и цилиндра 2, которые соосны, когда замок открыт. В закрытом состоянии отверстия в корпусе 1 и цилиндре 2, частично, взаимно перекрываются корпусом 1 и цилиндром 2, фиксируясь подпружиненными штифтами 3 и 4. В таком состоянии трос 7 (фиг.5) зафиксирован в замке. Такая конструкция замка может применяться для контроля запорной арматуры, как замок-пломба. Это самый простой вариант замка-личинки.

Применяя предложенную конструкцию личинки замка, можно создавать новые, высокозащищенные от криминального вскрытия замки, используя не один, а несколько штифтов такой конструкции. Подбор их кодового положения будет значительно затруднен, так как добавляется, как описывалось выше, еще одно кодовое положение штифтов - угол их поворота.

Похожие патенты RU2517548C1

название год авторы номер документа
ЦИЛИНДРОВЫЙ МЕХАНИЗМ ЗАМКА С АВТОМАТИЧЕСКОЙ СМЕНОЙ КОДА И ТЕЛЕСКОПИЧЕСКИМ КЛЮЧОМ 2012
  • Смуров Сергей Владимирович
  • Севрюгов Юрий Юрьевич
  • Смирнов Николай Владимирович
RU2506389C1
ЦИЛИНДРОВЫЙ ЗАМОК 2012
  • Головченко Алексей Витальевич
RU2515519C1
ЗАМОК 1991
  • Затолокин Алексей Иванович
RU2067651C1
СПОСОБ ЗАПИРАНИЯ И ОТПИРАНИЯ ЗАМКА И ЗАМОК ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ 2011
  • Ильин Герман Иванович
  • Хохлов Юрий Михайлович
  • Кипенко Дмитрий Андреевич
  • Чекулаев Николай Иванович
RU2474658C1
ЗАМОК ДЛЯ ЗАПИРАНИЯ И ОДНОВРЕМЕННОГО ПЛОМБИРОВАНИЯ 2009
  • Шлеппер Григорий Яковлевич
  • Шлеппер Елена Валентиновна
  • Шарипов Александр Авхадеевич
  • Шарипова Ольга Евгеньевна
RU2415241C1
ЗАМОК 1995
  • Синцов Александр Леонидович
RU2090720C1
ЦИЛИНДРОВЫЙ ЗАМОК 2011
  • Ильин Герман Иванович
  • Хохлов Юрий Михайлович
  • Кипенко Дмитрий Андреевич
  • Чекулаев Николай Иванович
RU2474659C1
ЗАМОК 1998
  • Леваков Б.В.
RU2133810C1
СПОСОБ ЗАПИРАНИЯ И ОТПИРАНИЯ ЗАМКА И ЗАМОК ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ 2012
  • Ильин Герман Иванович
  • Хохлов Юрий Михайлович
  • Кипенко Дмитрий Андреевич
  • Хохлов Евгений Юрьевич
RU2493343C1
СПОСОБ КОДИРОВАНИЯ ЦИЛИНДРОВОГО МЕХАНИЗМА ЗАМКА И ЦИЛИНДРОВЫЙ МЕХАНИЗМ ЗАМКА, СПОСОБ СИГНАЛИЗАЦИИ О ПОПЫТКЕ ПРОНИКНОВЕНИЯ В ПОМЕЩЕНИЕ И УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ СИГНАЛА ТРЕВОГИ О ПОПЫТКЕ ПРОНИКНОВЕНИЯ В ПОМЕЩЕНИЕ 2001
  • Давыдов Б.К.
RU2223374C2

Иллюстрации к изобретению RU 2 517 548 C1

Реферат патента 2014 года ЛИЧИНКА ЗАМКА

Изобретение относится к замкам, в частности цилиндровым замкам, и может быть использовано в замках-пломбах, а также в других запорных устройствах. Личинка замка, имеющая фигурное отверстие под ключ, которое выполнено в корпусе, состоит из корпуса и цилиндра, контактирующих своими поверхностями. В корпусе и цилиндре установлены подпружиненные штифты, которые установлены параллельно и со смещением относительно центральной оси корпуса и цилиндра. Торцевая поверхность цилиндра выполнена в виде внешней, а торцевая часть корпуса в виде внутренней конусных поверхностей, контактирующих друг с другом. На штифтах выполнены наклонные торцевые поверхности, которыми они взаимодействуют друг с другом. Углы конусов корпуса, цилиндра и наклонных торцевых поверхностей штифтов исполнены под одинаковым углом. Предлагаемым изобретением решалась задача повышения охранных свойств личинки замка за счет создания новой конструкции цилиндрового механизма и штифтов. 5 ил.

Формула изобретения RU 2 517 548 C1

Личинка замка, имеющая фигурное отверстие под ключ, состоящая из корпуса и цилиндра, контактирующих своими поверхностями, в корпусе и цилиндре установлены подпружиненные штифты, отличающаяся тем, что штифты установлены параллельно и со смещением относительно центральной оси корпуса и цилиндра, фигурное отверстие под ключ выполнено в корпусе, торцевая поверхность цилиндра выполнена в виде внешней, а торцевая часть корпуса в виде внутренней конусных поверхностей, контактирующих друг с другом, при этом на штифтах выполнены наклонные торцевые поверхности, которыми они взаимодействуют друг с другом, причем углы конусов корпуса, цилиндра и наклонных торцевых поверхностей штифтов исполнены под одинаковым углом.

Документы, цитированные в отчете о поиске Патент 2014 года RU2517548C1

Цилиндровый замок 1981
  • Нестеров Николай Тимофеевич
SU1013618A1
ЭЛЕКТРОМЕХАНИЧЕСКОЕ ЗАПОРНОЕ УСТРОЙСТВО 2006
  • Андерссон Даниэль
RU2401371C2
ГОРИЗОНТАЛЬНЫЙ ВЕТРЯНОЙ ДВИГАТЕЛЬ 1926
  • Миронов И.Н.
SU5744A1

RU 2 517 548 C1

Авторы

Шлеппер Григорий Яковлевич

Даты

2014-05-27Публикация

2012-11-16Подача
