ПАКЕТ ДЛЯ ПРИГОТОВЛЕНИЯ НАПИТКА Российский патент 2015 года по МПК B65D85/804

Область техники, к которой относится изобретение

Изобретение относится к приготовлению напитков, например, кофе, путем ввода воды в элемент, содержащий концентрированную порцию, например, молотого кофе, и вывода полученной смеси.

Уровень техники

Известны различные типы элементов, содержащих концентрированную порцию, в которые вода вводится, смешивается с концентрированной порцией, а затем выводится из элемента.

Элементы выполнены, например, в виде капсулы или пакета.

Ввод воды в элемент выполняют путем пробивки, по меньшей мере, стенки элемента. Вывод может выполняться путем пробивки, разрыва или вскрытия стенки элемента.

Раскрытие изобретения

Одна из задач изобретения состоит в том, чтобы предложить элемент для приготовления напитка, который не нужно пробивать, разрывать или вскрывать во время ввода и/или вывода жидкости.

В соответствии с изобретением решение поставленной задачи достигается с помощью пакета, содержащего полость, предназначенную для помещения в ней концентрированной порции, входное отверстие и выходное отверстие, причем оба отверстия сообщаются с полостью.

Согласно первому примеру осуществления изобретения два отверстия расположены поблизости друг от друга.

Предпочтительно пакет содержит трубчатый элемент с двумя концами, первый из которых соединен с одним из отверстий, а другой конец расположен в полости в месте, удаленном от другого отверстия таким образом, что достигается оптимальная смесь воды с порцией.

Предпочтительно трубчатый элемент соединен с входным отверстием.

Согласно варианту выполнения трубчатый элемент образован из полосы, образованной, например, из того же материала, что и материал стенок пакета, причем кромки полосы приклеены к одной из внутренних поверхностей пакета.

Предпочтительно пакет выполнен с возможностью вертикальной установки в активном положении. Это положение позволяет использовать силу гравитации, которая вызывает течение жидкости к дну пакета. Это преимущество особенно полезно, когда два отверстия расположены в верхней части пакета.

Согласно другому варианту выполнения пакет содержит жесткую часть, выполненную с возможностью фиксации в устройстве для выдачи напитка.

В этой конфигурации жесткая часть может содержать отверстия.

Следует отметить, что жесткая часть не обязательно должна быть жесткой. Однако этот пример выполнения предпочтителен, так как обеспечивает хорошую устойчивость и фиксацию пакета, когда он находится в устройстве.

Стенки пакета могут быть гибкими, полужесткими или полностью жесткими.

Изобретение относится также к устройству для выдачи напитка, выполненному с возможностью использования пакета с описанными признаками.

Согласно варианту выполнения устройство содержит два трубопровода подачи воды, расположенные с возможностью подсоединения к двум противоположным сторонам пакета. Этот вариант выполнения имеет преимущество в том, что позволяет вставлять пакет в устройство в одном или в другом направлении.

Краткий перечень чертежей

Далее со ссылками на прилагаемые чертежи будут подробно описаны примеры осуществления изобретения.

На фиг. 1 показан пакет в готовом виде.

На фиг. 2 пакет по фиг. 1 показан в вертикальном разрезе.

На фиг. 3 показан вид в разрезе, иллюстрирующий конструкцию жесткой части пакета.

На фиг. 3а показано устройство для впрыскивания;

На фиг. 4 показана другая сторона жесткой части пакета.

На фиг. 5 схематично показан пакет согласно изобретению, помещенный на опоре.

Осуществление изобретения

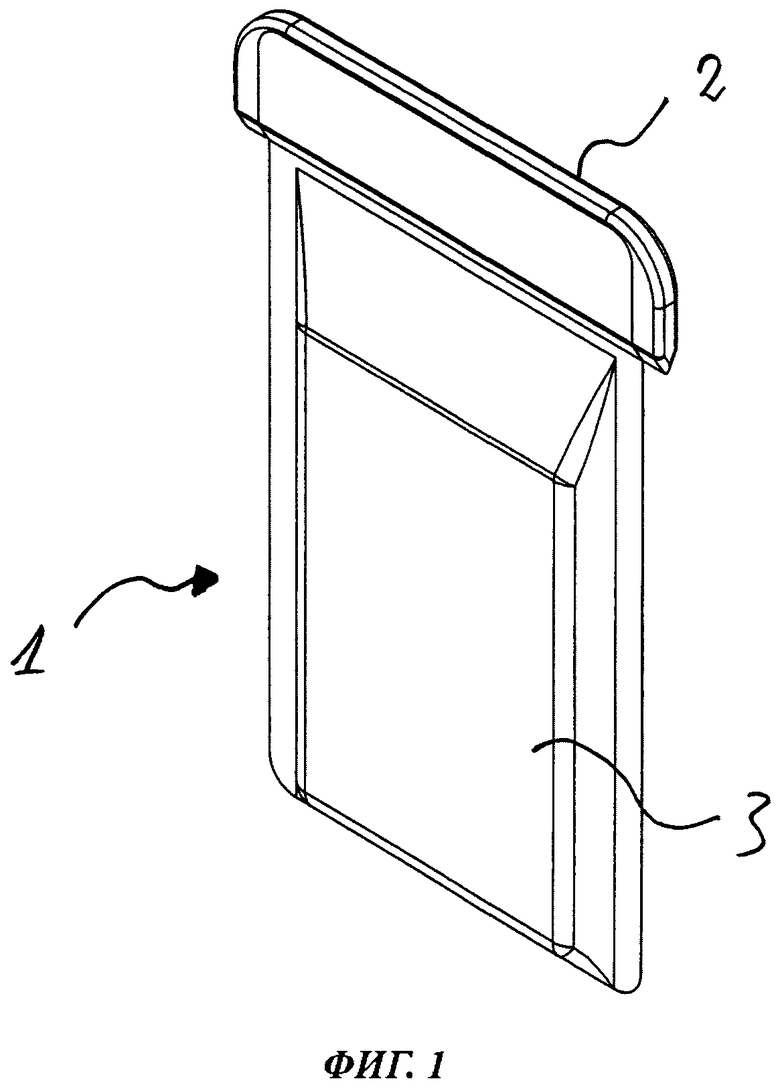

На фиг. 1 показан пакет 1 в готовом виде с гибкими, полужесткими или жесткими стенками. Он состоит из двух основных частей - жесткой части 2 и мешочка 3. В данном примере выполнения жесткая часть 2 предусмотрена специально для впрыскивания первоначальной горячей воды (пакет может заключать в себе кофе или другие порошковые продукты, подлежащие экстракции или растворению).

Содержащий концентрированную порцию мешочек 3 изготовлен из материала NatureFlex, однако могут использоваться любые другие материалы, гибкие или жесткие, биоразлагаемые или нет.

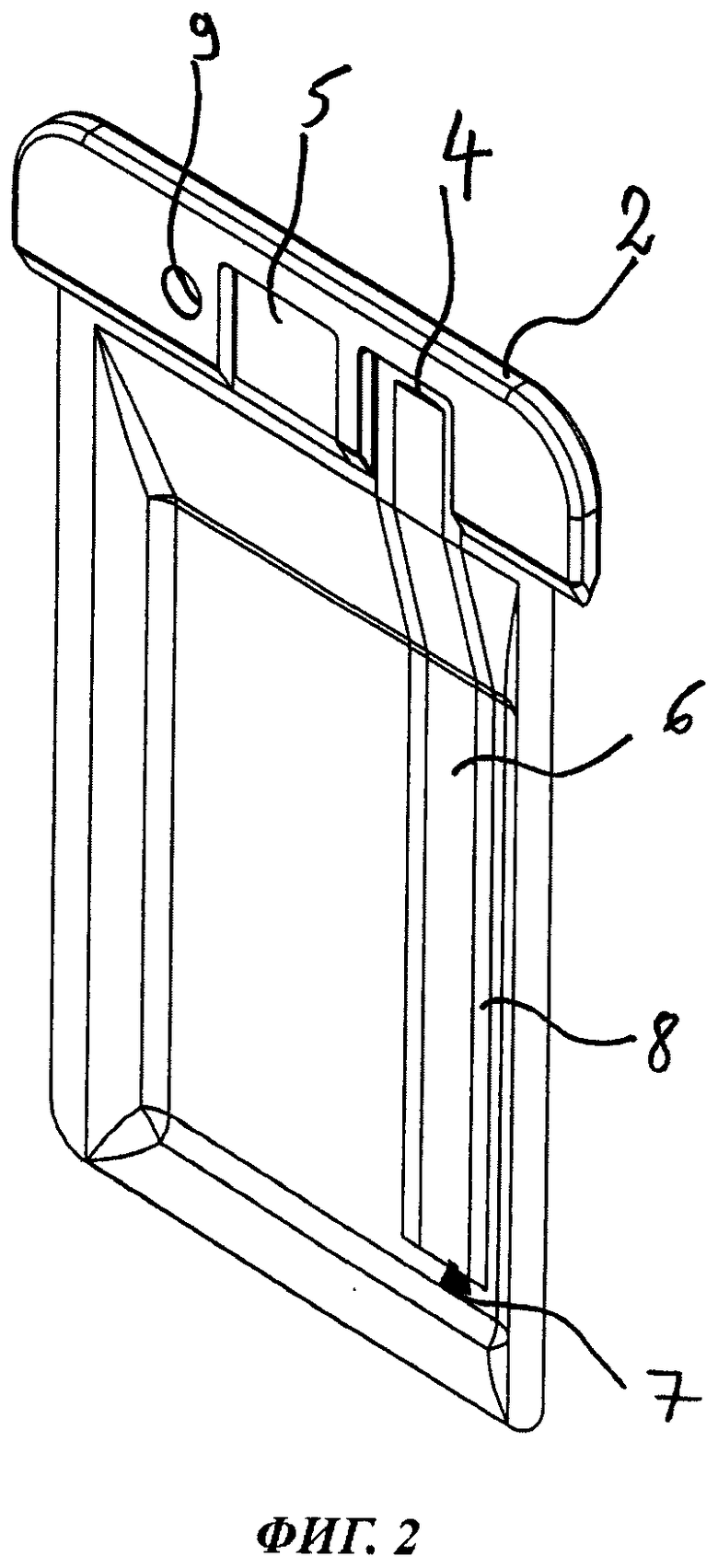

На фиг. 2 пакет по фиг. 1 показан в вертикальном разрезе. Правая часть служит для впрыскивания воды через входное отверстие 4 и ее пропуска через трубчатый элемент 6 для подачи внутрь пакета. Предпочтительно канал 6 изготовлен путем простой сварки полосы из того же материала, что и стенки мешочка 3, например, из NatureFlex, таким образом, что вода проводится к нижней части порции без возможности выхода до того, как она дойдет до дна. В примере выполнения по чертежу кромки полосы приклеены к внутренней поверхности мешочка 3.

Воду впрыскивают на уровне жесткой части 2, которая горизонтально приварена к мешочку 3, чтобы направлять воду к единственно возможному пути, - в показанном примере выполнения вниз. Очевидно, что в рамках настоящего изобретения возможно любое другое решение с использованием того же принципа принудительной подачи воды к удаленному от входного отверстия месту, например, с помощью трубки.

В данном примере выполнения трубчатый элемент 6 соединен в одно целое с жесткой частью 2.

Следует отметить, что трубчатый элемент 6 может быть расположен в мешочке 3 по-разному, например, поперечно, зигзагообразно, спирально или любым другим образом, позволяющим обеспечивать оптимальное смешивание воды с концентрированной порцией. Можно также соединить трубчатый элемент 6 с выходным отверстием 5, то есть каждое отверстие 4, 5 соединить с трубчатым элементом 6.

Трубчатый элемент 6 может также содержать мелкие отверстия по всей своей длине, что вызовет предварительное смачивание порции перед смешиванием.

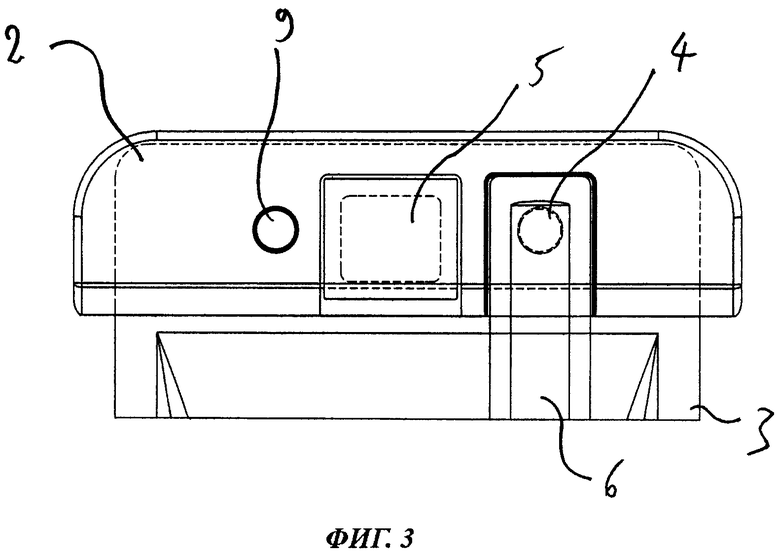

На фиг. 3 показан вид в разрезе, иллюстрирующий конструкцию жесткой части 2. Воду впрыскивают на правом участке жесткой части, например, с помощью насадки или любого другого подходящего механизма, с поверхности, не видной на чертеже.

Здесь же, по существу в центре, видно выходное отверстие 5, где смесь воды с порцией выходит через фильтрующий элемент, который не дает выходить содержащемуся в порции порошку, но пропускает жидкий экстракт или жидкость с растворенным материалом.

Круглое гнездо 9 слева от выходного отверстия позволяет вставлять пакет 1 в устройство любой стороной (см. фиг. 3а). Гнездо 9 не проходит насквозь через жесткую часть 2, а представляет собой глухую выемку, которая заканчивается на полпути плоской стенкой (глухое гнездо).

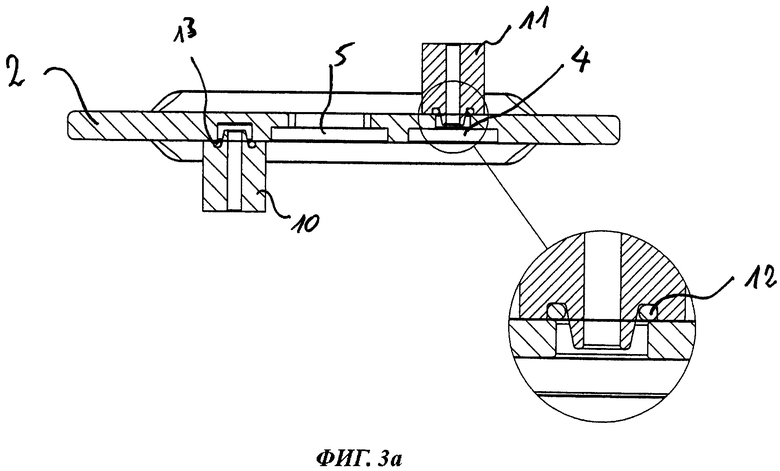

На фиг. 3а показано устройство для впрыскивания с двумя насадками 10, 11 (которые подаются двумя непоказанными прижимными колодками). В данном примере выполнения при вводе пакета 1 правая насадка 11 соединяется с входным отверстием 4, а другая насадка 10 входит в пустое гнездо 9. Насадки 10, 11 снабжены уплотнениями, которые не допускают выхода воды из пустого гнезда 9 или из насадки 10, через которую впрыскивание не производится, однако ее взаимодействие с жесткой частью 2 препятствует случайной утечке в этом месте и направляет все давление и весь расход воды к активной насадке 11.

На фиг. 3а показана насадка 11, которая производит впрыскивание/работу, в то время как уплотнительное кольцо 12 круглого сечения принуждает воду проходить в направленный вниз трубчатый элемент 6.

На том же чертеже видна левая насадка 10, которая упирается в пустое гнездо 9, где уплотнительное кольцо 13 круглого сечения препятствует утечке воды.

Само собой разумеется, что две насадки 10, 11 связаны с одной системой подачи горячей воды под давлением, а эффект сообщающихся сосудов обеспечивает полный расход через правую насадку 11.

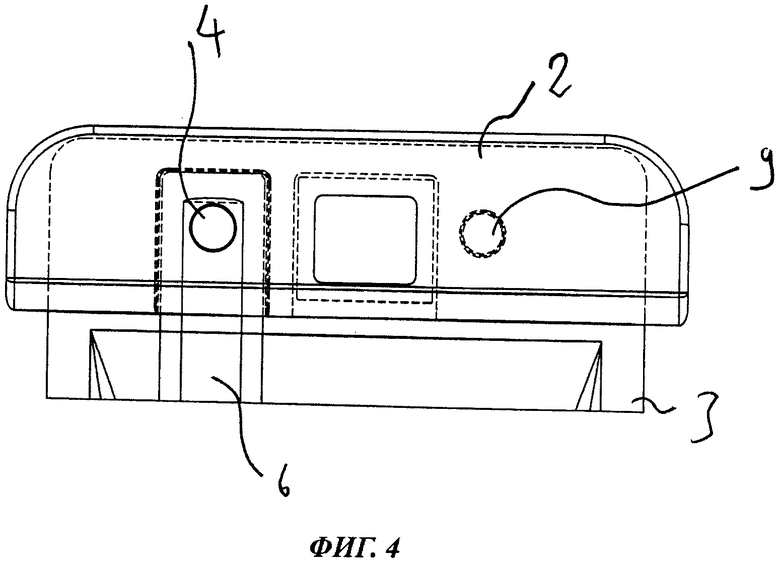

На фиг. 4 показана другая сторона жесткой части 2 на полупрозрачном виде, где справа видно пустое гнездо 9. Слева видно также входное отверстие 4.

Кроме того, посредине видно выходное отверстие 5, содержащее фильтр, который расположен только с одной стороны от жесткой части 2.

Средства для выдачи смеси воды с порцией от выхода 5 пакета не показаны. Здесь может быть предусмотрена любая система, например, трубка, которая может заканчиваться дальше у чашки, емкости с пробкой и т.д.

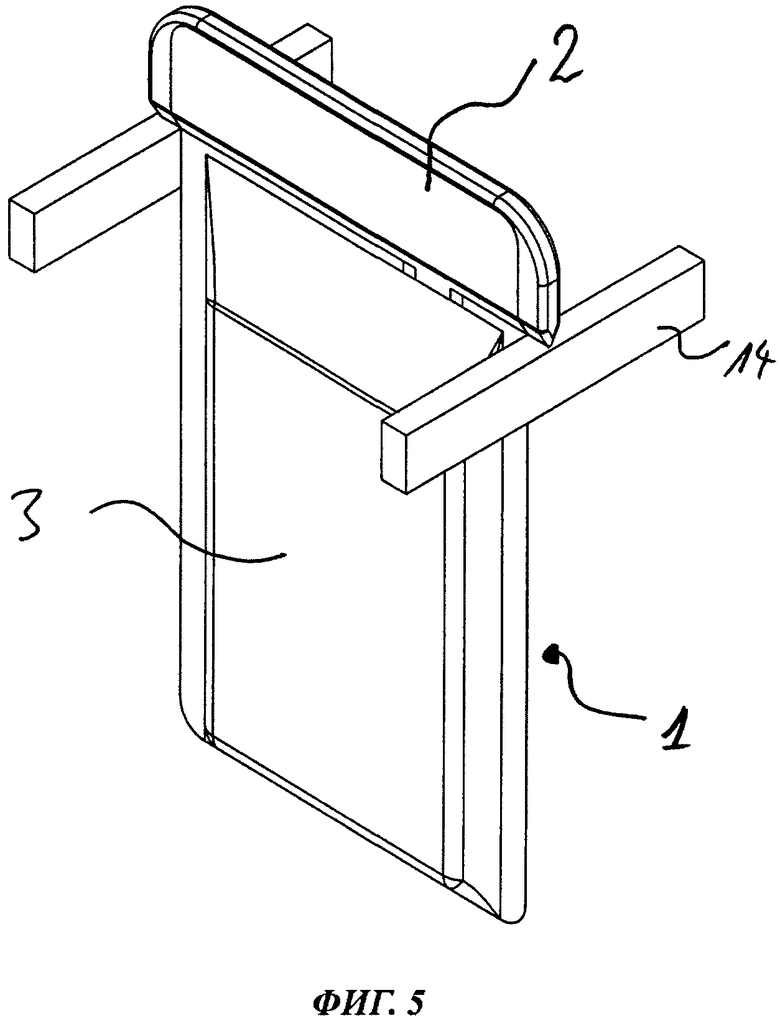

На фиг. 5 очень схематично показан пакет 1 по изобретению, помещенный на опоре 14 перед закрытием прижимных колодок, которые предназначены для зажима порции и ввода насадок 10, 11.

Изобретение относится к пакету для приготовления напитка, например кофе, в устройстве для выдачи напитка. Пакет содержит полость для помещения в ней концентрированной порции молотого кофе, входное отверстие (4) и выходное отверстие (5). Оба отверстия сообщаются с полостью и расположены поблизости друг от друга. Пакет содержит трубчатый элемент (6) с двумя концами, первый из которых соединен с одним из отверстий (4), а другой конец (7) расположен в полости в месте, удаленном от другого отверстия (5). При этом трубчатый элемент соединен с входным отверстием (4). Изобретение обеспечивает пропитку водой молотого кофе, при этом для ввода воды не требуется разрывания, пробивания или вскрытия пакета. 2 н. и 5 з.п. ф-лы, 6 ил.

1. Пакет (1) для приготовления напитка, например кофе, содержащий полость, предназначенную для помещения в ней концентрированной порции, например, молотого кофе, входное отверстие (4) и выходное отверстие (5), причем оба отверстия сообщаются с полостью, причем указанные два отверстия (4, 5) расположены поблизости друг от друга,
при этом пакет содержит трубчатый элемент (6) с двумя концами, первый из которых соединен с одним из отверстий (4), а другой конец (7) расположен в полости в месте, удаленном от другого отверстия (5),
при этом трубчатый элемент соединен с входным отверстием (4).

2. Пакет по п. 1, отличающийся тем, что выполнен с возможностью вертикальной установки в устройстве для выдачи напитка.

3. Пакет по п. 2, отличающийся тем, что два отверстия (4, 5) расположены в верхней части пакета (1).

4. Пакет по любому из пп. 1-3, отличающийся тем, что содержит жесткую часть (2), выполненную с возможностью фиксации в устройстве для выдачи напитка.

5. Пакет по п. 4, отличающийся тем, что жесткая часть (2) содержит указанные отверстия (4, 5).

6. Устройство для выдачи напитка, выполненное с возможностью использования пакета (1) по любому из пп. 1-5, причем это устройство содержит два трубопровода (10, 11) подачи воды, из которых один трубопровод (11) выполнен с возможностью подсоединения к входному отверстию (4) пакета (1), а другой трубопровод (10) выполнен с возможностью подсоединения к пустому гнезду (9), расположенному рядом с выходным отверстием (5) пакета (1).

7. Устройство по п. 6, отличающееся тем, что два трубопровода (10, 11) подачи воды расположены с возможностью подсоединения к двум противоположным сторонам пакета (1).
