ВЫСОКОВОЛЬТНЫЙ ОПТРОН Российский патент 2018 года по МПК H01L27/14 G02B6/42

Описание патента на изобретение RU2676183C1

Изобретение относится к области микроэлектроники и может быть использовано в оптоэлектронных интегральных схемах.

Известно устройство оптрона, представленное на фиг. 1, содержащее источник излучения - светодиод 1, светоизоляционный корпус 2, фоточувствительный элемент 3 [1].

К причинам, препятствующим достижению указанного ниже технического результата при использовании известного оптрона, относятся: невозможность работы источника излучения с входным переменным сигналом.

Наиболее близким устройством похожего назначения к заявленному изобретению по совокупности признаков является принятый за прототип оптрон, представленный на фиг. 2, который содержит источник излучения - два встречно-параллельных светодиода 1, светоизоляционный корпус 2, фоточувствительный элемент 3 [1]. Данный оптрон может работать с входным переменным сигналом, поданным на источник излучения.

К причинам, препятствующим достижению указанного ниже технического результата при использовании прототипа, относится невозможность работы источника излучения с входным переменным сигналом, напряжение которого превышает несколько единиц Вольт.

Техническим результатом является возможность оптрона работать со входным переменным сигналом, значение напряжения которого составляет несколько сотен Вольт.

Указанный технический результат при осуществлении изобретения достигается тем, что в высоковольтном оптроне, содержащим фоточувствительный элемент, размещенный в светоизоляционном корпусе, отличающмся тем, что в светоизоляционном корпусе дополнительно установлен тонкопленочный электролюминесцентный конденсатор.

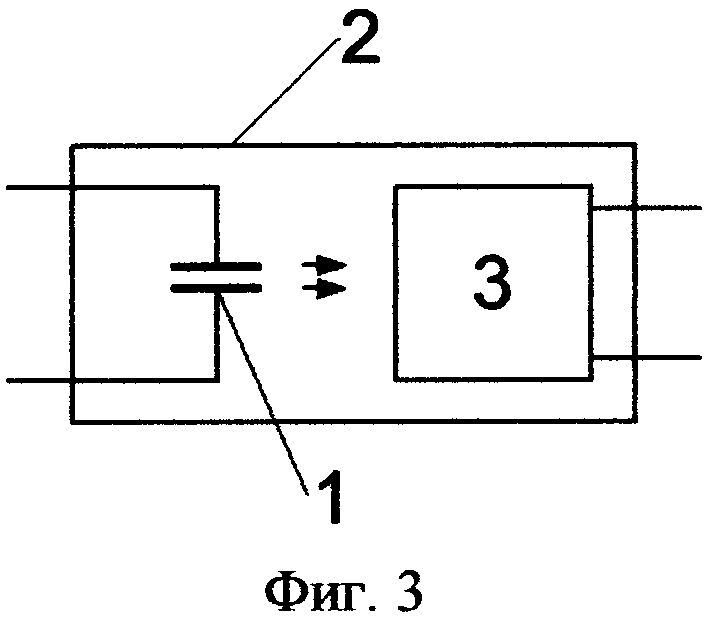

Сущность изобретения поясняется чертежом, где на фиг. 3 представлена схема высоковольтного оптрона.

Высоковольтный оптрон содержит источник излучения - тонкопленочный электролюминесцентный конденсатор 1 и фоточувствительный элемент 3, помещенные в светоизоляционный корпус 2.

Работа предлагаемого высоковольтного оптрона осуществляется следующим образом.

При подаче на источник излучения - тонкопленочный электролюминесцентный конденсатор 1 входного переменного (частотой 50-20000 Гц) сигнала с большим значением напряжения (100-400 Вольт), данный тонкопленочный электролюминесцентный конденсатор начинает испускать лучи света [2]. Под воздействием этого излучения фоточувствительный элемент 3 меняет свои электрические свойства, тем самым преобразуя энергию светового излучения в электрический сигнал. Для устранения сторонних засветок источник излучения 1 и фоточувствительный элемент 3 помещены в светоизоляционный корпус 2.

Вышеизложенные сведения позволяют сделать вывод, что предлагаемый высоковольтный оптрон имеет возможность работать с входным переменным сигналом, значение напряжения которого составляет несколько сотен вольт.

Источники информации

1. Каталог продукции ОАО «ПРОТОН» Оптопары и твердотельные реле 2015 г. Proton-orel.ru

2. Электрические характеристики тонкопленочных электролюминесцентных индикаторов / А.И. Гусев, М.К. Самохвалов; под науч. ред. М.К. Самохвалова. - Ульяновск: УлГТУ, 2006. - 125 с.

Похожие патенты RU2676183C1

название год авторы номер документа
СПОСОБ ИЗГОТОВЛЕНИЯ ОПТОЭЛЕКТРОННОЙ МИКРОСБОРКИ 2008
  • Руфицкий Михаил Всеволодович
  • Давыдов Николай Николаевич
  • Никитин Олег Рафаилович
  • Давыдов Никита Николаевич
RU2373605C1
Координатный фотопреобразователь с цифровым выходом 1989
  • Яганов Петр Алексеевич
  • Клетченков Иван Иванович
  • Бидюк Анатолий Иванович
SU1725385A1
УСТРОЙСТВО УПРАВЛЕНИЯ ТОНКОПЛЕНОЧНОЙ ЭЛЕКТРОЛЮМИНЕСЦЕНТНОЙ ПАНЕЛЬЮ 1997
  • Забудский Е.Е.
  • Гайтан В.В.
RU2137213C1
ФОТОЛЮМИНЕСЦЕНТНЫЙ ИЗЛУЧАТЕЛЬ, ПОЛУПРОВОДНИКОВЫЙ ФОТОЭЛЕМЕНТ И ОПТРОН НА ИХ ОСНОВЕ 2004
  • Горбунов Н.И.
  • Варфоломеев С.П.
  • Дийков Л.К.
  • Марахонов В.М.
  • Медведев Ф.К.
RU2261502C1
УСТРОЙСТВО ТЕСТИРОВАНИЯ ТОНКОПЛЁНОЧНЫХ ЭЛЕКТРОЛЮМИНЕСЦЕНТНЫХ ИНДИКАТОРОВ 2016
  • Николаев Пётр Валерьевич
  • Максимова Оксана Вадимовна
  • Евсевичев Денис Александрович
RU2641633C1
Оптоэлектронное устройство 1975
  • Смертин Владимир Григорьевич
SU534036A1
Устройство для определения траектории движения 1978
  • Дубинин Феликс Дмитриевич
SU780014A1
Способ повышения быстродействия транзисторов и транзисторных интегральных схем 2022
  • Рехвиашвили Серго Шотович
  • Нарожнов Виктор Валерьевич
RU2799113C1
УСТРОЙСТВО УПРАВЛЕНИЯ ПОЛУПРОВОДНИКОВЫМ КЛЮЧОМ 2001
  • Горохов-Мирошников Е.Э.
RU2206147C1
Оптоэлектронный одноразрядныйСуММАТОР 1978
  • Иванов Родлен Федорович
  • Попов Владимир Александрович
SU809177A1

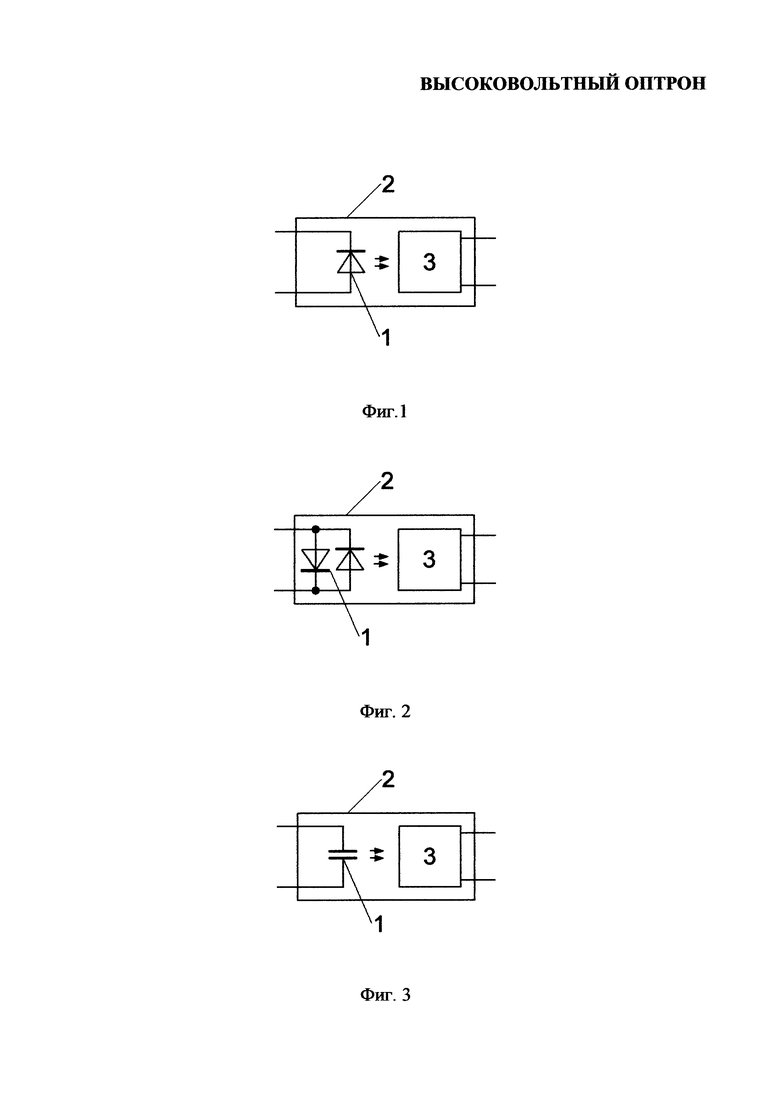

Иллюстрации к изобретению RU 2 676 183 C1
