АСЕПТИЧЕСКАЯ УПАКОВКА Российский патент 2023 года по МПК B65D5/44 B65D41/34 B65D77/06

Изобретение относится к таре и упаковке для жидких продуктов, в частности, к многоразовой асептической упаковке с возможностью разделения на составные части и повторного использования.

Из уровня техники известны различные тары, применяемые для асептической упаковки жидких продуктов, при этом каждая из них содержит какой-либо недостаток.

Одной из таких тар является мягкая упаковка Полипак (см. polipak.org). Такая упаковка представляет собой пакет из высокопрочного полиэтилена. Недостатком такой упаковки является то, что пакеты не держат форму после открывания, поэтому пакет необходимо ставить, например, в кувшин.

Также существует полужесткая упаковка (см. europlast.ru) из термопластов (полиэтилентерефталата, полистирола, полипропилена и др.). Такая упаковка обладает жесткостью формы, но не содержит слой фольги, что недостаточно защищает содержимое.

Кроме того, широко используется полужесткая упаковка из листовых и комбинированных материалов (например, Тетра-пак, тетра-брик, пюр-пак, элопак и др.). Данная упаковка представляет собой многослойную картонную коробку, легкую, прочную, компактную, не пропускающую свет (что увеличивает срок хранения продукции). Недостатком такой упаковки является крайне сложная утилизация и вторичная переработка, при этом данная упаковка на сегодня не может быть утилизирована полностью.

Наиболее близким аналогом, выбранным в качестве прототипа, является асептическая упаковка (см. US 5156295 A, опуб. 20.10.1992), содержащая мягкий полиэтиленовый пакет, который вставляется в твердую картонную коробку, оснащаемую герметичной крышкой. При этом картонная коробка собирается из заготовки в виде развертки, в которую вставляется мягкий пакет с горловиной и крышкой. Крепление к горловине мягкого пакета и герметизирующего ярлычка осуществляется только по окружности горловины. После использования упаковка легко разделяется на картонную коробку и мягкий пакет с горловиной. Такая упаковка является легкой, прочной, имеет жесткую форму (устойчивая), может быть легко разделена на составные части и утилизирована. При этом прототипу присущи следующие недостатки: отсутствие фольги (недостаточная защита содержимого), сложность утилизации, обусловленная остатками клея на картонном слое после приклеивания к ней горловины мягкого пакета.

Задачей изобретения является устранение недостатков уровня техники. При осуществлении назначения изобретения и выполнении обозначенной задачи изобретением достигается технический результат, заключающийся в повышении эффективности защиты содержимого упаковки при одновременном упрощении утилизации и повторной переработки компонентов этой упаковки.

Задача выполняется, а технический результат достигается асептической упаковкой, содержащей картонную коробку, в которую вставлен мягкий пакет с горловиной и крышкой, при этом, согласно изобретению, между мягким пакетом и картонной коробкой вложен выполненный с возможностью извлечения слой фольги, а горловина выполнена из внутренней части с внешней резьбой и наружной части с внутренней резьбой, при этом обе части горловины в нижней части имеют диски, выполненные с возможностью зажима между собой картонной коробки при скручивании двух частей в горловину.

Картонная коробка формируется из листа раскроя картона.

Слой фольги формируется из листа раскроя фольги.

Мягкий пакет выполнен из полиэтилена и приварен по нижнему краю цилиндра внутренней части горловины.

По верхнему краю внутренней части горловины приварен герметизирующий ярлычок.

Коробка имеет форму цилиндра, куба, параллелепипеда, тетраэдра или конуса.

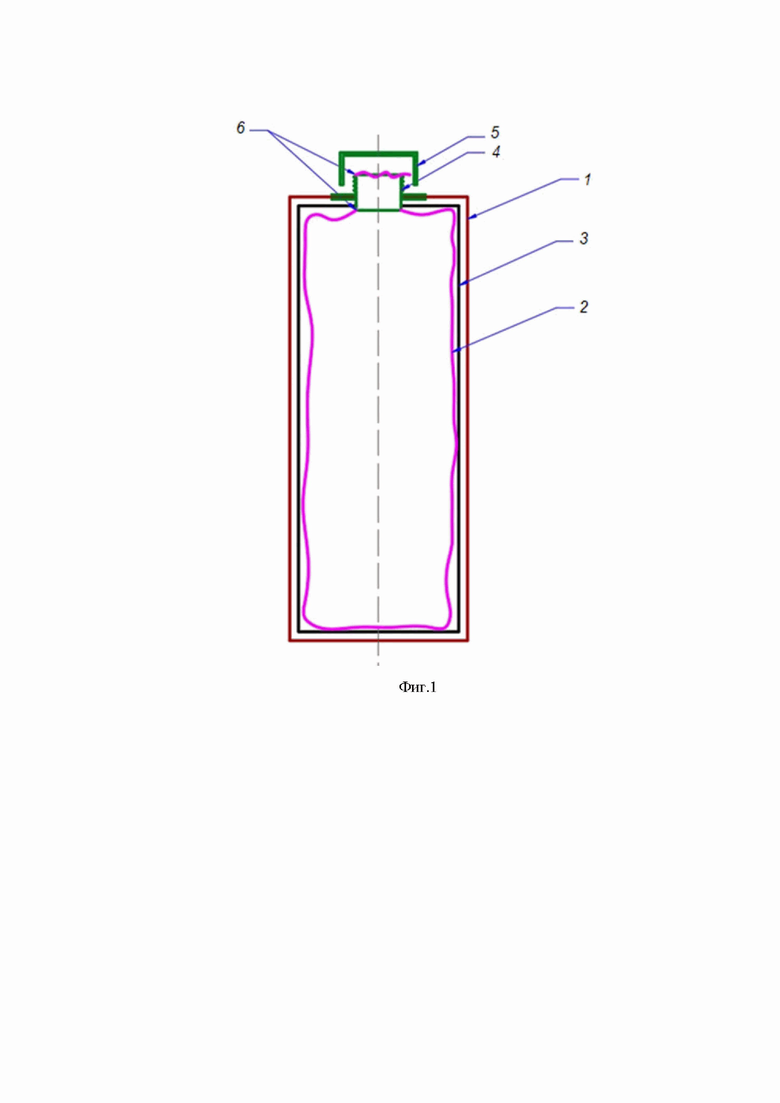

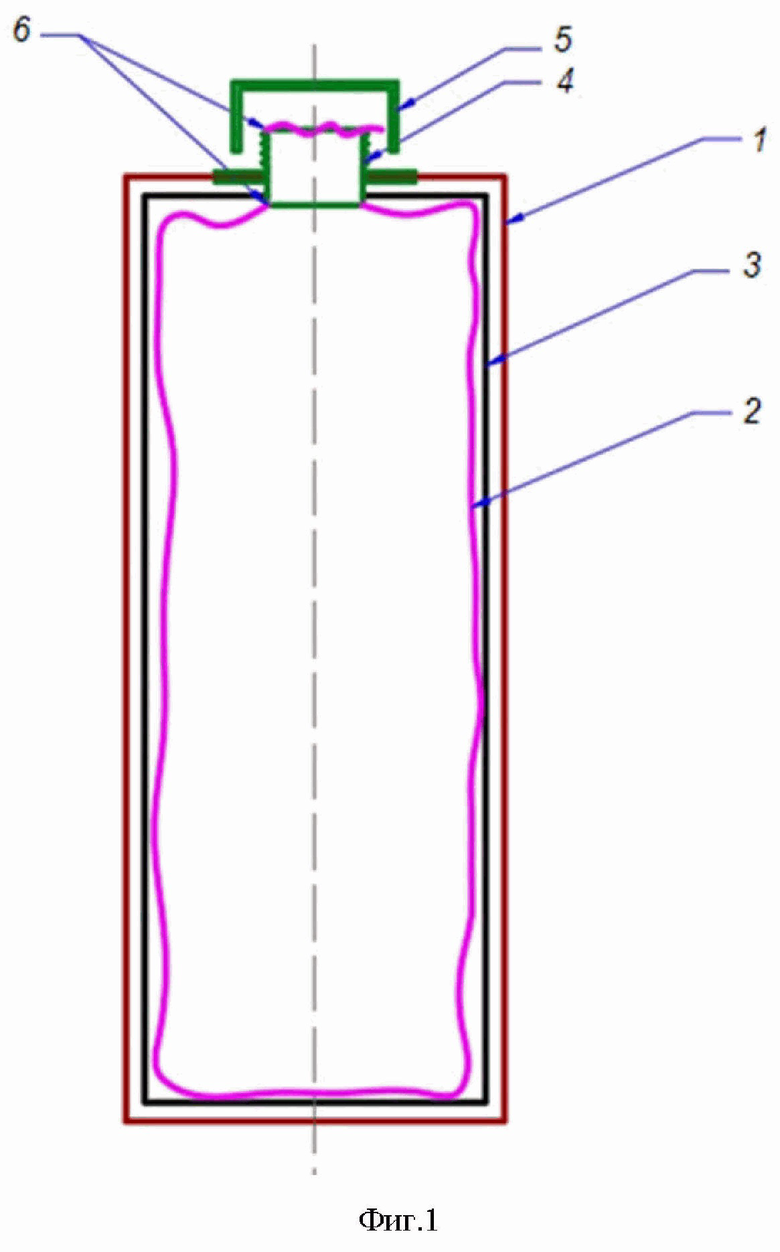

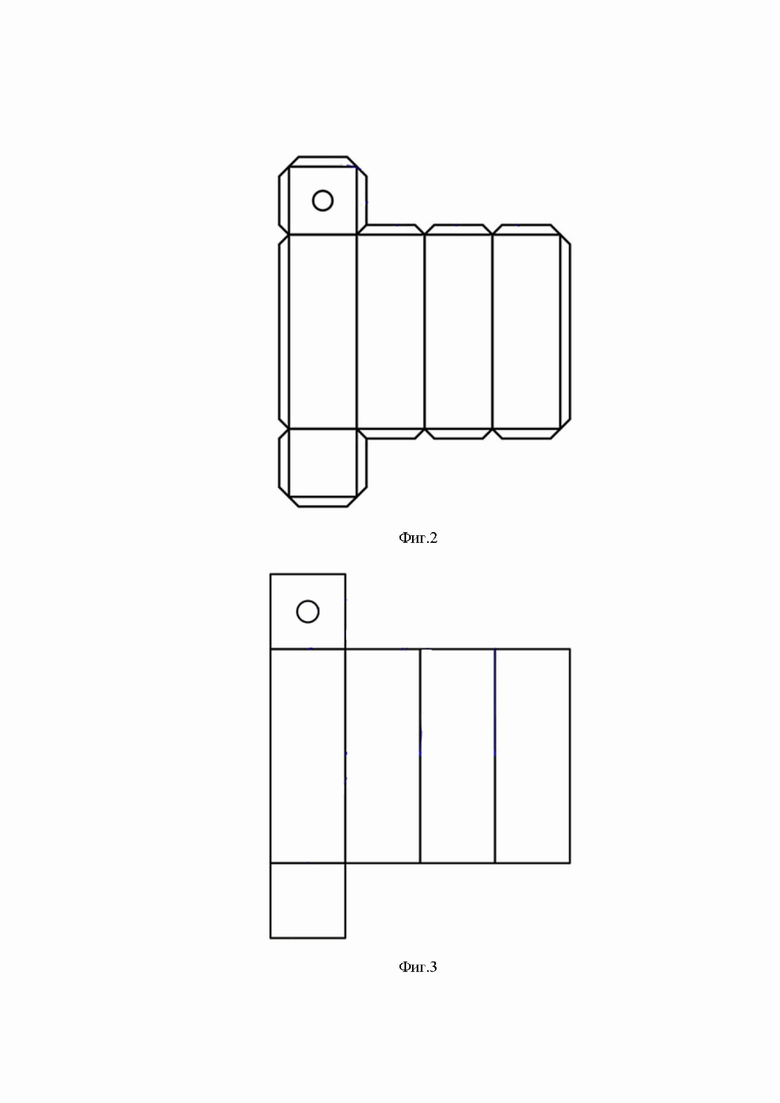

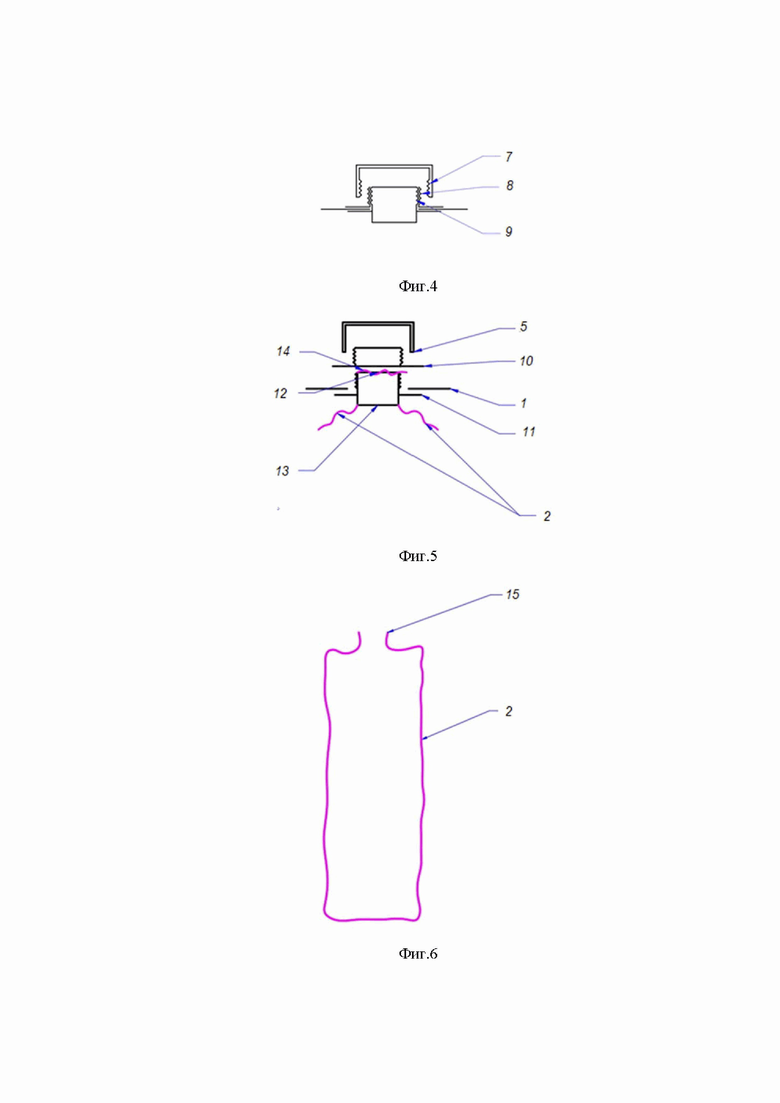

Сущность изобретения пояснена на фигурах 1-6, где: фиг.1 - общий вид в разрезе, фиг.2 - раскрой картона с линиями сгиба и отверстием под горловину, фиг.3 - раскрой фольги с линиями сгиба и отверстием под горловину, фиг.4 - общий вид крышки с горловиной, фиг.5 - составные части горловины, фиг.6 - мягкий пакет.

Отдельными позициями обозначены:

1 - картонная коробка;

2 - мягкий пакет;

3 - фольга;

4 - горловина;

5 - крышка;

6 - место приварки;

7 - резьба крышки;

8 - резьба внешней части горловины;

9 - резьба внутренней части горловины;

10 - внешняя часть горловины;

11 - внутренняя часть горловины;

12 - верхняя окружность внутренней части горловины для приварки герметизирующего ярлычка;

13 - нижняя окружность внутренней части горловины для приклейки мягкого пакета;

14 - герметизирующий ярлычок;

15 - место припайки к горловине.

Изобретение осуществляется следующим образом.

Асептическая упаковка содержит картонную коробку 1, в которую вставлен мягкий пакет 2 с горловиной 3 и крышку 5. Между мягким пакетом 2 и картонной коробкой 1 вложен выполненный с возможностью извлечения слой фольги 3, например, алюминиевой. Горловина 4 выполнена из внутренней части 11 с внешней резьбой 9 и наружной части 10 с внутренней резьбой 8. При этом обе части горловины в нижней части имеют диски, выполненные с возможностью зажима между собой картонной коробки 1 при скручивании двух частей в горловину 4.

Мягкий, например, полиэтиленовый, пакет 2 вставляется в твердую картонную коробку 1, между ними находится промежуточный слой из фольги 3, оснащается герметичной крышкой 5, может асептически упаковываться. Благодаря своим свойствам не пропускает свет и запахи, легкая, прочная, имеет жесткую форму и поэтому устойчивая, может быть легко разделена на составные части и утилизирована.

В качестве горловины 4 использована такая, которая не требует вклеивания в картонную коробку, а может быть прикручена к ней, а крепление к ней мягкого пакета и герметизирующего ярлычка осуществляется только по окружности горловины. Это делает возможным также легко отделить их друг от друга.

Горловина 4 состоит из внешней части 10 и внутренней части 11. При скручивании горловины на картонной коробке внешняя часть горловины располагается снаружи картонной коробки, а внутренняя - с внутренней части, затем они скручиваются. Обе части горловины имеют диск, который удерживает собранную горловину на картонной коробке, а также прижимает обе части горловины другу к другу, зажимая между ними картонную коробку упаковки.

Все составные части упаковки изготавливаются и собираются раздельно, в составе собранной упаковки также находятся раздельно, без склеивания, спекания или сваривания, могут быть легко отсоединены друг от друга после использования, и затем отправлены на повторную переработку.

Полиэтиленовый пакет служит для хранения жидких продуктов, фольга служит для защиты от проникновения света и запахов в продукты, картонная коробка служит для придания жесткости и устойчивости конструкции.

Полиэтиленовый пакет для хранения жидких продуктов приваривается к горловине, и также может быть легко отсоединен от нее, т.к. приваривание происходит по краю цилиндра.

Сборка готового пакета и упаковка в него продукции происходит, например, следующим образом: на лист раскроенной картонной коробки накладывается лист раскроя фольги, но без приклеивания или приваривания. Затем эти листы формуются в коробку, где внешняя часть из картона склеивается по углам по линиям раскроя. Фольга при этом не приклеивается к картону, а вставляется в него. Затем в полученную картонную коробку вставляется или вдувается мягкий пакет, горловина и прикручивается крышка. Горловина и мягкий пакет свариваются. Затем в собранную конструкцию вливается жидкая пищевая продукция (молоко, вино, сок и т.п.) и асептически упаковывается. Содержимое асептически упаковывается, например, с применением герметизирующего ярлычка.

Вследствие того, что все составные части упаковки в составе собранной упаковки находятся раздельно, без склеивания, спекания или сваривания, то все эти составные части могут быть легко отсоединены друг от друга после использования упаковки и затем отправлены на повторную переработку.

Данная упаковка объединяет в себе преимущества таких упаковок, как полипак и тетрапак, но при этом лишена недостатков каждой из них - в отличие от мягкой упаковки держит форму, а в отличие от тетрапаков может быть легко разделена на составные части без специальных машин и оборудования.

Кроме того, в отличие от сварной многослойной коробки данной конструкции может быть придана любая форма - цилиндра, куба, параллелепипеда, тетраэдра, конуса и др. без существенного усложнения процесса сборки готового пакета и его разборки на составные части после использования.

Сборка данного пакета не требует термического оборудования, больших затрат на тепловую энергию или сваривание, не предъявляет больших требований к герметичности внешнего картонного слоя, не требует специальных клеев и допускает использование экологически безвредных типов клея (например, крахмал, желатин и т.п.), для его сборки требуется простое оборудование, которое используется только как каркас для придания формы и удержания конструкции на время склеивания, все компоненты могут быть легко заменены на другие типы в процессе производства без его остановки (например, картон можно взять большей толщины, с принтом или без, фольга также может быть другой толщины или качества, так же, как и пластик для мягкого пакета).

Предложенная конструкция упаковки позволяет исключить недостатки существующего уровня техники, позволяя достичь технический результат, заключающийся в повышении эффективности защиты содержимого упаковки при одновременном упрощении утилизации и повторной переработки компонентов этой упаковки.

Поиск по общедоступным источникам информации показал, что из уровня техники не известна и явным образом не следует вся совокупность признаков асептической упаковки, в связи с чем изобретение соответствует условиям патентоспособности «новизна» и «изобретательский уровень».

Асептическая упаковка изготавливается из стандартных для этой области техники материалов на общеизвестном оборудовании, то есть может быть использована в промышленности, ввиду чего изобретение соответствует условию патентоспособности «промышленная применимость».

Следует понимать, что после рассмотрения специалистом приведенного описания с примером осуществления предлагаемой упаковки, для него станут очевидными другие изменения, модификации и варианты реализации изобретения. Таким образом, все подобные изменения, модификации и варианты реализации, а также другие области применения, не имеющие расхождений с сущностью настоящего изобретения, следует считать защищенными настоящим изобретением в объеме прилагаемой формулы.

Изобретение относится к таре и упаковке для жидких продуктов, в частности, к многоразовой асептической упаковке с возможностью разделения на составные части и повторного использования. Асептическая упаковка содержит картонную коробку, в которую вставлен мягкий пакет с горловиной и крышкой. Между мягким пакетом и картонной коробкой вложен выполненный с возможностью извлечения слой фольги. Горловина выполнена из внутренней части с внешней резьбой и наружной части с внутренней резьбой. При этом обе части горловины в нижней части имеют диски, выполненные с возможностью зажима между собой картонной коробки при скручивании двух частей в горловину. Технический результат заключается в повышении эффективности защиты содержимого упаковки при одновременном упрощении утилизации и повторной переработки компонентов этой упаковки. 5 з.п. ф-лы, 6 ил.

1. Асептическая упаковка, содержащая картонную коробку, в которую вставлен мягкий пакет с горловиной и крышкой, отличающаяся тем, что между мягким пакетом и картонной коробкой вложен выполненный с возможностью извлечения слой фольги, а горловина выполнена из внутренней части с внешней резьбой и наружной части с внутренней резьбой, при этом обе части горловины в нижней части имеют диски, выполненные с возможностью зажима между собой картонной коробки при скручивании двух частей в горловину.

2. Асептическая упаковка по п. 1, отличающаяся тем, что картонная коробка формируется из листа раскроя картона.

3. Асептическая упаковка по пп. 1, 2, отличающаяся тем, что слой фольги формируется из листа раскроя фольги.

4. Асептическая упаковка по пп. 1-3, отличающаяся тем, что мягкий пакет выполнен из полиэтилена и приварен по нижнему краю цилиндра внутренней части горловины.

5. Асептическая упаковка по пп. 1-4, отличающаяся тем, что по верхнему краю внутренней части горловины приварен герметизирующий ярлычок.

6. Асептическая упаковка по пп. 1-5, отличающаяся тем, что коробка имеет форму цилиндра, куба, параллелепипеда, тетраэдра или конуса.
