СПОСОБ ОБНАРУЖЕНИЯ ОПТОВОЛОКОННОГО СОЕДИНЕНИЯ И СООТВЕТСТВУЮЩЕЕ УСТРОЙСТВО Российский патент 2024 года по МПК H04B10/77

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[0001] Настоящая заявка относится к оптоволоконной связи и, в частности, к способу обнаружения оптоволоконного соединения и соответствующему устройству.

УРОВЕНЬ ТЕХНИКИ

[0002] Оптоволоконная система связи - это система связи, в которой свет служит носителем, оптическое волокно - средой передачи, и свет используется для передачи информации посредством фотоэлектрического преобразования. Оптоволоконная система связи включает в себя различные сетевые устройства, и для передачи оптического сигнала требуется большое количество оптических волокон между различными сетевыми устройствами.

[0003] Для управления и обслуживания оптоволоконной системы связи необходимо вручную идентифицировать взаимосвязь оптоволоконного соединения между различными сетевыми устройствами. Затем идентифицированная взаимосвязь оптоволоконного соединения вручную вводится в устройство управления сетью.

[0004] Тем не менее, поскольку взаимосвязь оптоволоконного соединения идентифицируется вручную, существует высокая вероятность того, что идентифицированная взаимосвязь оптоволоконного соединения неверна. Например, одноточечный четырехмерный реконфигурируемый оптический мультиплексор ввода-вывода (reconfigurable Optical Add-Drop Multiplexer, ROADM) имеет почти 70 оптических портов. Каждый оптический порт соединен с оптическим волокном. Если оптоволоконная система связи включает в себя множество ROADM, ручная идентификация взаимосвязи оптоволоконного соединения каждого оптического порта в каждом ROADM приводит к очень большой рабочей нагрузке и утомительна. Это значительно снижает эффективность идентификации оптоволоконного соединения и снижает точность идентификации взаимосвязи оптоволоконного соединения.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0005] Настоящая заявка предоставляет способ обнаружения оптоволоконного соединения и связанное с ним устройство для решения технической проблемы, связанной с автоматическим обнаружением взаимосвязи оптоволоконного соединения между сетевыми устройствами.

[0006] Согласно первому аспекту вариант осуществления настоящего изобретения обеспечивает способ обнаружения оптоволоконного соединения. Способ включает в себя: Первое сетевое устройство получает первую информацию метки, где первая информация метки используется для указания целевого оптического выходного интерфейса, первое сетевое устройство имеет по меньшей мере один оптический выходной интерфейс, и целевой оптический выходной интерфейс является одним из упомянутого по меньшей мере одного оптического выходного интерфейса; первое сетевое устройство формирует оптический сигнал, при этом длина волны оптического сигнала находится в пределах диапазона длин волн, соответствующего целевому оптическому выходному интерфейсу; первое сетевое устройство модулирует первую информацию метки в оптический сигнал, чтобы формировать модулированный оптический сигнал; и первое сетевое устройство отправляет модулированный оптический сигнал от целевого оптического выходного интерфейса целевому оптическому входному интерфейсу второго сетевого устройства, чтобы обнаруживать взаимосвязь оптоволоконного соединения между целевым оптическим выходным интерфейсом и целевым оптическим входным интерфейсом.

[0007] В этой реализации первое сетевое устройство автоматически обнаруживает взаимосвязь оптоволоконного соединения между целевым оптическим выходным интерфейсом и целевым оптическим входным интерфейсом, отправляя модулированный оптический сигнал, который несет первую информацию метки, второму сетевому устройству без ручного вмешательства в процесс обнаружения, за счет чего повышается эффективность и точность обнаружения оптоволоконного соединения.

[0008] Согласно первому аспекту в необязательной реализации то, что первое сетевое устройство формирует оптический сигнал, включает в себя: Первое сетевое устройство получает информацию указания длины волны, где информация указания длины волны используется для указания диапазона длин волн целевого оптического выходного интерфейса; и первое сетевое устройство формирует оптический сигнал на основе информации указания длины волны.

[0009] В этой реализации первое сетевое устройство формирует оптический сигнал на основе информации указания длины волны, и длина волны оптического сигнала находится в пределах диапазона длин волн целевого оптического выходного интерфейса, так что оптический сигнал может быть отправлен только от целевого оптического выходного интерфейса целевому оптическому входному интерфейсу второго сетевого устройства, чтобы обнаруживать взаимосвязь оптоволоконного соединения между целевым оптическим выходным интерфейсом и целевым оптическим входным интерфейсом.

[0010] Согласно первому аспекту в необязательной реализации первая информация метки включает в себя по меньшей мере информацию указания длины волны.

[0011] В этой реализации, если первая информация метки включает в себя информацию указания длины волны, первое сетевое устройство может формировать оптический сигнал на основе информации указания длины волны, включенной в первую информацию метки, и модулировать первую информацию метки в оптический сигнал, тем самым улучшая эффективность обнаружения взаимосвязи оптоволоконного соединения целевого оптического выходного интерфейса.

[0012] Согласно первому аспекту, в необязательной реализации первое сетевое устройство подключено к устройству управления сетью, и получение первым сетевым устройством первой информации метки включает в себя: Первое сетевое устройство принимает первую информацию метки от устройства управления сетью.

[0013] В этой реализации, когда устройство управления сетью определяет, что необходимо обнаружить взаимосвязь оптоволоконного соединения целевого оптического выходного интерфейса первого сетевого устройства, устройство управления сетью отправляет первую информацию метки первому сетевому устройству, так что первое сетевое устройство получает первую информацию метки, тем самым эффективно обеспечивая автоматическое обнаружение взаимосвязи оптоволоконного соединения.

[0014] Согласно первому аспекту в необязательной реализации первое сетевое устройство подключено к устройству управления сетью, и до того, как первое сетевое устройство получит первую информацию метки, способ дополнительно включает в себя: Первое сетевое устройство принимает информацию указания от устройства управления сетью, где информация указания используется для инициирования обнаружения оптоволоконного соединения первого сетевого устройства. То, что первое сетевое устройство получает первую информацию метки, включает в себя: Первое сетевое устройство формирует первую информацию метки на основе информации указания.

[0015] В этой реализации устройство управления сетью отправляет информацию указания первому сетевому устройству, чтобы инициировать определение первым сетевым устройством целевого оптического выходного интерфейса, взаимосвязь оптоволоконного соединения которого необходимо обнаружить. Это эффективно уменьшает объем информации, которую необходимо обрабатывать устройству управления сетью для обнаружения взаимосвязи оптоволоконного соединения, и повышает эффективность обнаружения взаимосвязи оптоволоконного соединения.

[0016] Согласно первому аспекту, в необязательной реализации, то, что первое сетевое устройство формирует первую информацию метки на основе информации указания, включает в себя: Первое сетевое устройство обнаруживает, занят ли целевой оптический выходной интерфейс оптическим служебным сигналом; и, если целевой оптический выходной интерфейс не занят оптическим служебным сигналом, первое сетевое устройство формирует первую информацию метки на основе информации указания.

[0017] В этой реализации, если первое сетевое устройство определяет, что оптический выходной интерфейс занят оптическим служебным сигналом, можно узнать, что взаимосвязь оптоволоконного соединения оптического выходного интерфейса уже сохранена в устройстве управления сетью, и, следовательно, Взаимосвязь оптоволоконного соединения оптического выходного интерфейса не требуется обнаруживать. Это позволяет избежать случая, когда обнаружение оптоволоконного соединения на оптическом выходном интерфейсе вызывает помехи для оптического служебного сигнала, передаваемого оптическим выходным интерфейсом.

[0018] Согласно первому аспекту в необязательной реализации, то, что первое сетевое устройство модулирует первую информацию метки в оптический сигнал, для формирования модулированного оптического сигнала включает в себя: Первое сетевое устройство изменяет интенсивность мощности оптического сигнала на основе первой информации метки, чтобы формировать модулированный оптический сигнал.

[0019] В этой реализации первое сетевое устройство модулирует первую информацию метки в оптический сигнал путем изменения интенсивности мощности оптического сигнала. В оптоволоконной сети связи первая информация метки имеет уникальное соответствие с целевым оптическим выходным интерфейсом, так что взаимосвязь оптоволоконного соединения целевого оптического выходного интерфейса может быть точно обнаружена на основе первой информации метки, за счет чего реализуется автоматическое обнаружение взаимосвязи оптоволоконного соединения целевого оптического выходного интерфейса.

[0020] Согласно первому аспекту в необязательной реализации первое сетевое устройство включает в себя множество оптических выходных интерфейсов, разные оптические выходные интерфейсы подключены к разным лазерам, и то, что первое сетевое устройство формирует оптический сигнал, включает в себя: Первое сетевое устройство определяет целевой лазер, подключенный к целевому оптическому выходному интерфейсу; и первое сетевое устройство формирует оптический сигнал с помощью целевого лазера.

[0021] В этой реализации первое сетевое устройство включает в себя множество лазеров, и разные лазеры подключены к разным оптическим выходным интерфейсам. В процессе обнаружения взаимосвязи оптоволоконного соединения целевого оптического выходного интерфейса оптический сигнал может выводиться с использованием лазера, подключенного к целевому оптическому выходному интерфейсу. В этой реализации взаимосвязи оптоволоконных соединений множества оптических выходных интерфейсов могут обнаруживаться одновременно, за счет чего эффективно повышается эффективность обнаружения взаимосвязей оптоволоконных соединений упомянутого множества оптических выходных интерфейсов, включенных в первое сетевое устройство.

[0022] Согласно первому аспекту, в необязательной реализации, после того как первое сетевое устройство отправляет модулированный оптический сигнал из целевого оптического выходного интерфейса целевому оптическому входному интерфейсу, способ дополнительно включает в себя: Первое сетевое устройство принимает информацию указания оптоволоконного соединения, где информация указания оптоволоконного соединения используется для указания взаимосвязи оптоволоконного соединения между целевым оптическим выходным интерфейсом и целевым оптическим входным интерфейсом второго сетевого устройства.

[0023] В этой реализации первое сетевое устройство принимает информацию указания оптоволоконного соединения от второго сетевого устройства, и первое сетевое устройство может определять взаимосвязь оптоволоконного соединения между целевым оптическим выходным интерфейсом и целевым оптическим входным интерфейсом на основе информации указания оптоволоконного соединения, чтобы первое сетевое устройство реализовывало по меньшей мере некоторые функции управления устройства управления сетью на основе взаимосвязи оптоволоконного соединения, за счет чего снижается нагрузка на устройство управления сетью.

[0024] Согласно первому аспекту в необязательной реализации первая информация метки включает в себя первое поле и второе поле, первое поле включает в себя идентификатор целевого оптического выходного интерфейса, а второе поле включает в себя идентификатор первого сетевого устройства.

[0025] Согласно второму аспекту вариант осуществления настоящего изобретения обеспечивает способ обнаружения оптоволоконного соединения. Способ включает в себя: Второе сетевое устройство принимает от целевого оптического входного интерфейса модулированный оптический сигнал, который исходит от целевого оптического выходного интерфейса первого сетевого устройства, где целевой оптический входной интерфейс является одним из по меньшей мере одного оптического входного интерфейса второго сетевого устройства; второе сетевое устройство получает первую информацию метки из модулированного оптического сигнала, где первая информация метки используется для указания целевого оптического выходного интерфейса; и второе сетевое устройство получает вторую информацию метки, где вторая информация метки используется для указания целевого оптического входного интерфейса, а первая информация метки и вторая информация метки используются для обнаружения взаимосвязи оптоволоконного соединения между целевым оптическим входным интерфейсом и целевым оптическим выходным интерфейсом.

[0026] В этой реализации второе сетевое устройство получает вторую информацию метки, так что взаимосвязь оптоволоконного соединения между целевым оптическим выходным интерфейсом и целевым оптическим входным интерфейсом обнаруживается на основе первой информации метки и второй информации метки без ручного вмешательства в процессе обнаружения, за счет чего повышается эффективность и точность обнаружения оптоволоконного соединения.

[0027] Для описания полезных эффектов этого аспекта обратитесь к первому аспекту. Подробности повторно не приводятся.

[0028] Согласно второму аспекту в необязательной реализации второе сетевое устройство подключается к устройству управления сетью, и способ дополнительно включает в себя: Второе сетевое устройство отправляет первую информацию метки и вторую информацию метки в устройство управления сетью.

[0029] Согласно второму аспекту, в необязательной реализации способ дополнительно включает в себя: Второе сетевое устройство обнаруживает взаимосвязь оптоволоконного соединения между целевым оптическим входным интерфейсом и целевым оптическим выходным интерфейсом на основе первой информации метки и второй информации метки.

[0030] Согласно второму аспекту, в необязательной реализации способ дополнительно включает в себя: Второе сетевое устройство отправляет информацию указания оптоволоконного соединения первому сетевому устройству, где информация указания оптоволоконного соединения используется для указания взаимосвязи оптоволоконного соединения между целевым оптическим входным интерфейсом и целевым оптическим выходным интерфейсом.

[0031] Согласно второму аспекту в необязательной реализации второе сетевое устройство подключается к устройству управления сетью, и способ дополнительно включает в себя: Второе сетевое устройство отправляет информацию указания оптоволоконного соединения в устройство управления сетью, где информация указания оптоволоконного соединения используется для указания взаимосвязи оптоволоконного соединения между целевым оптическим входным интерфейсом и целевым оптическим выходным интерфейсом.

[0032] Согласно второму аспекту, в необязательной реализации получение вторым сетевым устройством первой информации метки из модулированного оптического сигнала включает в себя: Второе сетевое устройство получает первую информацию метки на основе изменения интенсивности мощности модулированного оптического сигнала.

[0033] Согласно третьему аспекту вариант осуществления настоящего изобретения обеспечивает способ обнаружения оптоволоконного соединения. Способ включает в себя: Устройство управления сетью принимает первую информацию метки и вторую информацию метки от второго сетевого устройства, где первая информация метки используется для указания целевого оптического выходного интерфейса первого сетевого устройства, а вторая информация метки используется для указания целевого оптического входного интерфейса второго сетевого устройства; и устройство управления сетью обнаруживает взаимосвязь оптоволоконного соединения между целевым оптическим входным интерфейсом и целевым оптическим выходным интерфейсом на основании первой информации метки и второй информации метки.

[0034] Для описания полезных эффектов этого аспекта обратитесь к первому аспекту. Подробности повторно не приводятся.

[0035] Согласно третьему аспекту, в необязательной реализации, перед тем, как устройство управления сетью примет первую информацию метки и вторую информацию метки от второго сетевого устройства, способ дополнительно включает в себя: Устройство управления сетью отправляет первую информацию метки первому сетевому устройству.

[0036] Согласно третьему аспекту в необязательной реализации первая информация метки включает в себя информацию указания длины волны, и информация указания длины волны используется для указания диапазона длин волн целевого оптического выходного интерфейса.

[0037] Согласно третьему аспекту, в необязательной реализации, перед тем, как устройство управления сетью примет первую информацию метки и вторую информацию метки от второго сетевого устройства, способ дополнительно включает в себя: Устройство управления сетью отправляет информацию указания первому сетевому устройству, где информация указания используется для инициирования обнаружения оптоволоконного соединения первого сетевого устройства.

[0038] Согласно третьему аспекту, в необязательной реализации, перед тем, как устройство управления сетью отправит информацию указания первому сетевому устройству, способ дополнительно включает в себя: Устройство управления сетью определяет, что целевой оптический выходной интерфейс не занят оптическим служебным сигналом.

[0039] В соответствии с четвертым аспектом вариант осуществления настоящего изобретения обеспечивает первое сетевое устройство, включающее в себя загрузчик меток, лазер, демультиплексор и по меньшей мере один оптический выходной интерфейс, которые соединены последовательно.

[0040] Загрузчик меток выполнен с возможностью получения первой информации метки, где первая информация метки используется для указания целевого оптического выходного интерфейса, первое сетевое устройство имеет по меньшей мере один оптический выходной интерфейс, а целевой оптический выходной интерфейс является одним из упомянутого по меньшей мере один оптический выходной интерфейс.Лазер выполнен с возможностью формирования оптического сигнала, где длина волны оптического сигнала находится в пределах диапазона длин волн, соответствующего целевому оптическому выходному интерфейсу. Лазер дополнительно выполнен с возможностью модуляции первой информации метки в оптический сигнал, чтобы формировать модулированный оптический сигнал. Демультиплексор выполнен с возможностью отправки модулированного оптического сигнала от целевого оптического выходного интерфейса целевому оптическому входному интерфейсу второго сетевого устройства, чтобы обнаруживать взаимосвязь оптоволоконного соединения между целевым оптическим выходным интерфейсом и целевым оптическим входным интерфейсом.

[0041] Для описания полезных эффектов этого аспекта обратитесь к первому аспекту. Подробности повторно не приводятся.

[0042] В соответствии с четвертым аспектом в необязательной реализации первое сетевое устройство дополнительно включает в себя интерфейс управления и связи. Интерфейс управления и связи выполнен с возможностью получения информации указания длины волны, где информация указания длины волны используется для указания диапазона длин волн целевого оптического выходного интерфейса. Загрузчик меток дополнительно выполнен с возможностью формирования оптического сигнала на основе информации указания длины волны.

[0043] Согласно четвертому аспекту в необязательной реализации первая информация метки включает в себя по меньшей мере информацию указания длины волны.

[0044] В соответствии с четвертым аспектом в необязательной реализации интерфейс управления и связи дополнительно выполнен с возможностью приема первой информации метки от устройства управления сетью.

[0045] Согласно четвертому аспекту, в необязательной реализации интерфейс управления и связи дополнительно выполнен с возможностью приема информации указания от устройства управления сетью, где информация указания используется для инициирования обнаружения оптоволоконного соединения первого сетевого устройства. Загрузчик меток дополнительно выполнен с возможностью формирования первой информации метки на основе информации указания.

[0046] В соответствии с четвертым аспектом в необязательной реализации загрузчик меток дополнительно выполнен с возможностью обнаружения того, занят ли целевой оптический выходной интерфейс оптическим служебным сигналом. Если целевой оптический выходной интерфейс не занят оптическим служебным сигналом, загрузчик меток формирует первую информацию метки на основе информации указания.

[0047] В соответствии с четвертым аспектом в необязательной реализации загрузчик меток дополнительно выполнен с возможностью изменения интенсивности мощности оптического сигнала на основе первой информации метки для формирования модулированного оптического сигнала.

[0048] В соответствии с четвертым аспектом в необязательной реализации загрузчик меток дополнительно выполнен с возможностью: определения целевого лазера, подключенного к целевому оптическому выходному интерфейсу, и формирования оптического сигнала с использованием целевого лазера.

[0049] В соответствии с четвертым аспектом, в необязательной реализации, интерфейс управления и связи дополнительно выполнен с возможностью приема информации указания оптоволоконного соединения, где информация указания оптоволоконного соединения используется для указания взаимосвязи оптоволоконного соединения между целевым оптическим выходным интерфейсом и целевым оптическим входным интерфейсом второго сетевого устройства.

[0050] Согласно четвертому аспекту в необязательной реализации первая информация метки включает в себя первое поле и второе поле, первое поле включает в себя идентификатор целевого оптического выходного интерфейса, а второе поле включает в себя идентификатор первого сетевого устройства.

[0051] В соответствии с пятым аспектом вариант осуществления настоящего изобретения обеспечивает второе сетевое устройство, включающее в себя множество оптических входных интерфейсов и приемник меток, которые соединены последовательно. Приемник меток выполнен с возможностью: приема от целевого оптического входного интерфейса модулированного оптического сигнала, поступающего от целевого оптического выходного интерфейса первого сетевого устройства, где целевой оптический входной интерфейс является одним из по меньшей мере одного оптического входного интерфейса; получения первой информации метки из модулированного оптического сигнала, где первая информация метки используется для указания целевого оптического выходного интерфейса; и получения второй информации метки, где вторая информация метки используется для указания целевого оптического входного интерфейса, а первая информация метки и вторая информация метки используются для обнаружения взаимосвязи оптоволоконного соединения между целевым оптическим входным интерфейсом и целевым оптическим выходным интерфейсом.

[0052] Для описания полезных эффектов этого аспекта обратитесь ко второму аспекту. Подробности повторно не приводятся.

[0053] В соответствии с пятым аспектом в необязательной реализации второе сетевое устройство дополнительно включает в себя интерфейс управления и связи. Интерфейс управления и связи выполнен с возможностью отправки первой информации метки и второй информации метки на устройство управления сетью.

[0054] В соответствии с пятым аспектом, в необязательной реализации, приемник меток дополнительно выполнен с возможностью обнаружения взаимосвязи оптоволоконного соединения между целевым оптическим входным интерфейсом и целевым оптическим выходным интерфейсом на основе первой информации метки и второй информации метки.

[0055] В соответствии с пятым аспектом в необязательной реализации интерфейс управления и связи дополнительно выполнен с возможностью отправки информации указания оптоволоконного соединения первому сетевому устройству, где информация указания оптоволоконного соединения используется для указания взаимосвязи оптоволоконного соединения между целевым оптическим входным интерфейсом и целевым оптическим выходным интерфейсом.

[0056] В соответствии с пятым аспектом, в необязательной реализации, интерфейс управления и связи дополнительно выполнен с возможностью отправки информации указания оптоволоконного соединения на устройство управления сетью, где информация указания оптоволоконного соединения используется для указания взаимосвязи оптоволоконного соединения между целевым оптическим входным интерфейсом и целевым оптическим выходным интерфейсом.

[0057] В соответствии с пятым аспектом в необязательной реализации приемник меток дополнительно выполнен с возможностью получения первой информации метки на основе изменения интенсивности мощности модулированного оптического сигнала.

[0058] Согласно шестому аспекту вариант осуществления настоящего изобретения обеспечивает устройство управления сетью, включающее в себя сетевой интерфейс, процессор и память, которые последовательно соединены с помощью шины. Сетевой интерфейс выполнен с возможностью приема первой информации метки и второй информации метки от второго сетевого устройства, где первая информация метки используется для указания целевого оптического выходного интерфейса первого сетевого устройства, а вторая информация метки используется для указания целевого оптического входного интерфейса второго сетевого устройства. Процессор выполнен с возможностью обнаружения взаимосвязи оптоволоконного соединения между целевым оптическим входным интерфейсом и целевым оптическим выходным интерфейсом на основании первой информации метки и второй информации метки.

[0059] Для описания полезных эффектов этого аспекта обратитесь к третьему аспекту. Подробности повторно не приводятся.

[0060] Согласно шестому аспекту в необязательной реализации сетевой интерфейс дополнительно выполнен с возможностью отправки первой информации метки первому сетевому устройству.

[0061] Согласно шестому аспекту в необязательной реализации первая информация метки включает в себя информацию указания длины волны, и информация указания длины волны используется для указания диапазона длин волн целевого оптического выходного интерфейса.

[0062] Согласно шестому аспекту в необязательной реализации сетевой интерфейс дополнительно выполнен с возможностью отправки информации указания первому сетевому устройству, где информация указания используется для инициирования обнаружения оптоволоконного соединения первого сетевого устройства.

[0063] Согласно шестому аспекту в необязательной реализации процессор дополнительно выполнен с возможностью определения того, что целевой оптический выходной интерфейс не занят оптическим служебным сигналом.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

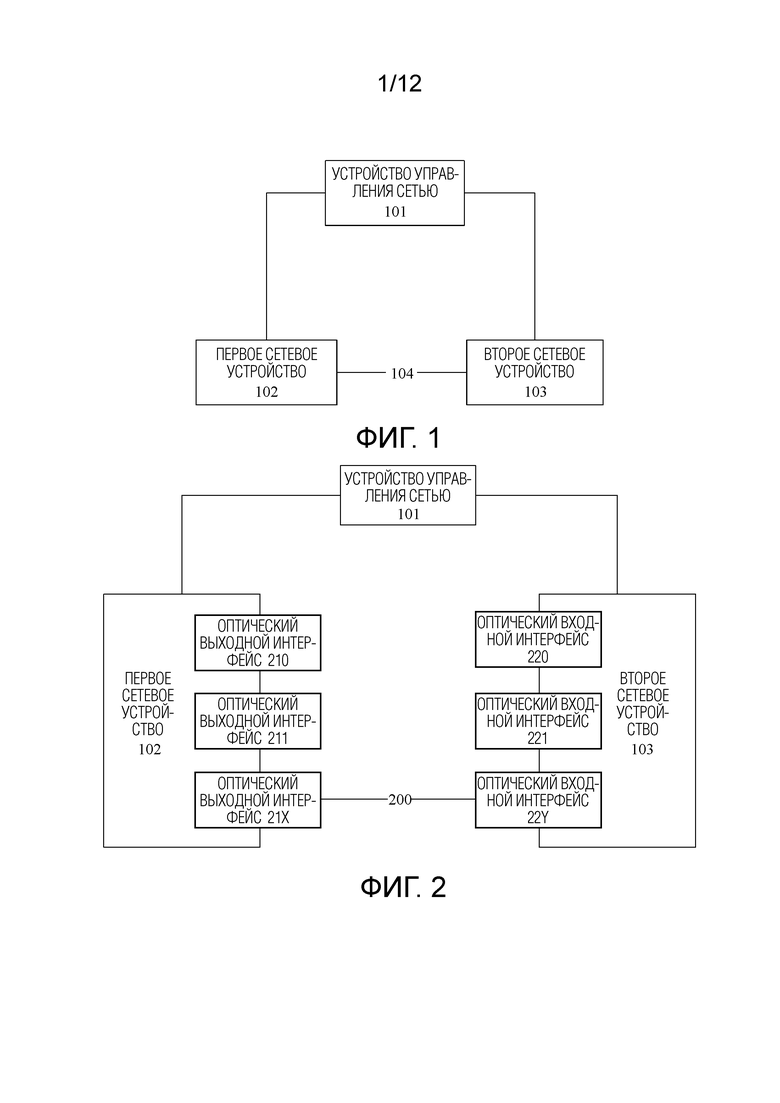

[0064] Фиг. 1 представляет собой примерную схему первой структуры оптоволоконной системы связи в соответствии с настоящей заявкой;

[0065] Фиг. 2 представляет собой примерную схему второй структуры оптоволоконной системы связи в соответствии с настоящей заявкой;

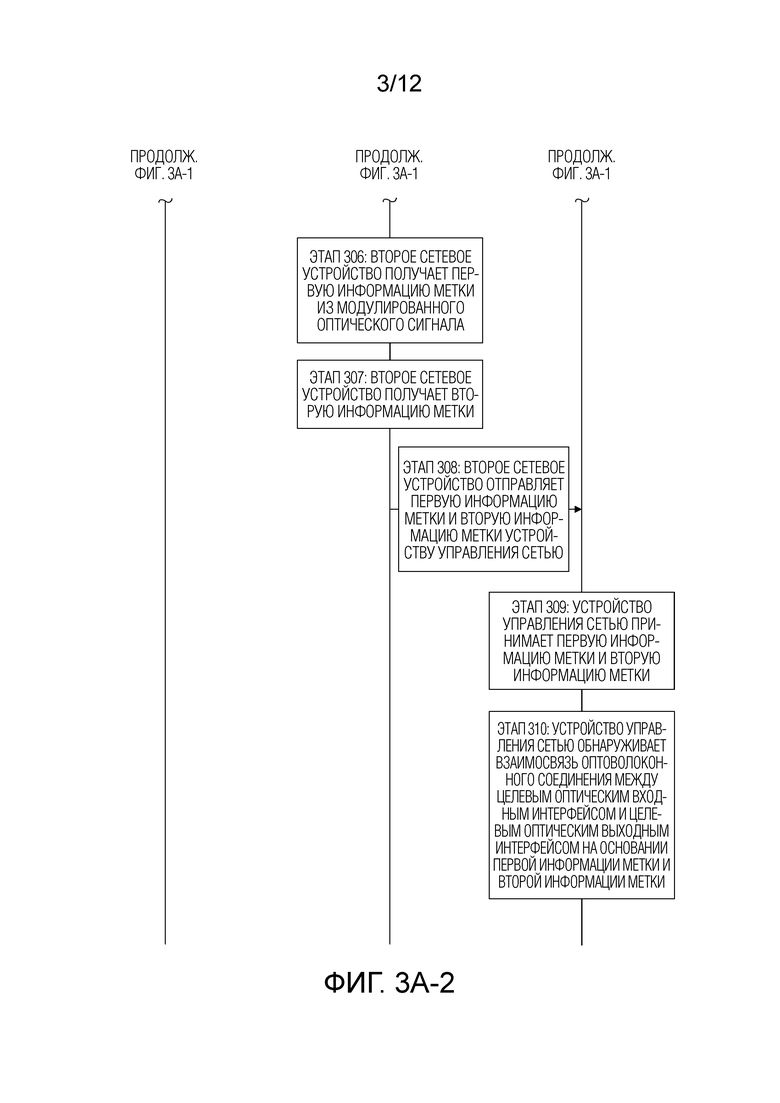

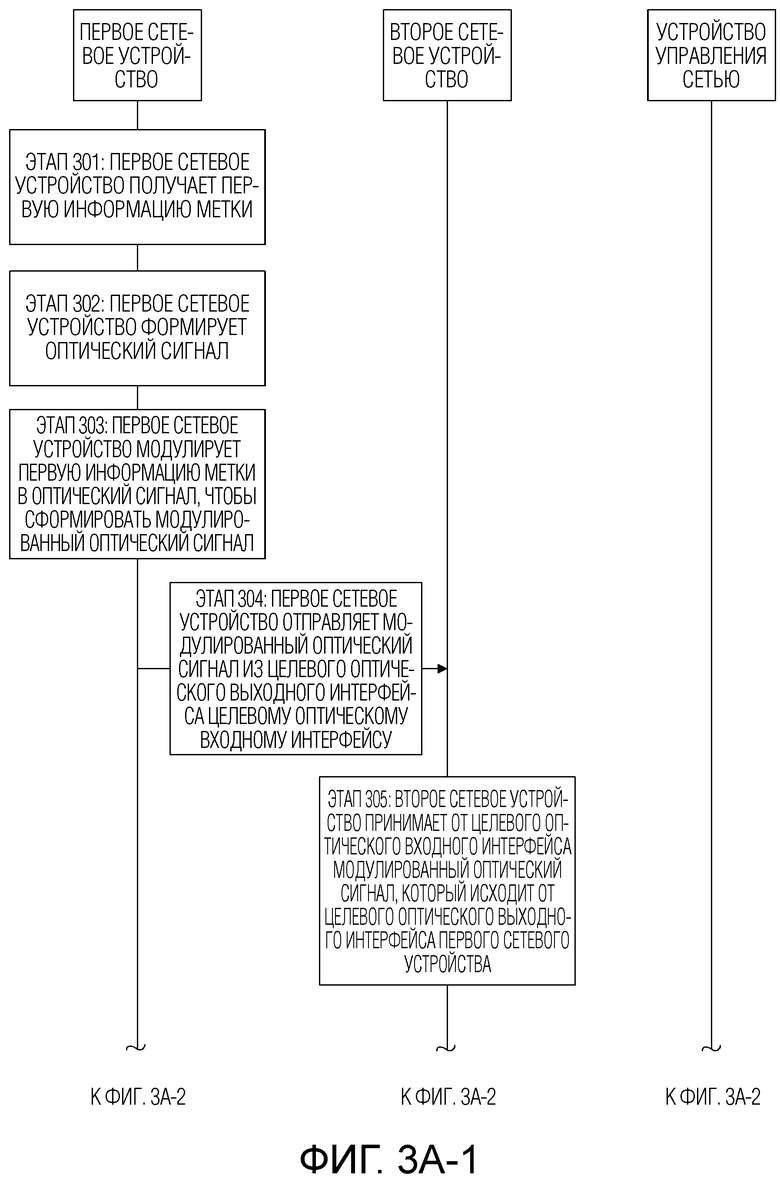

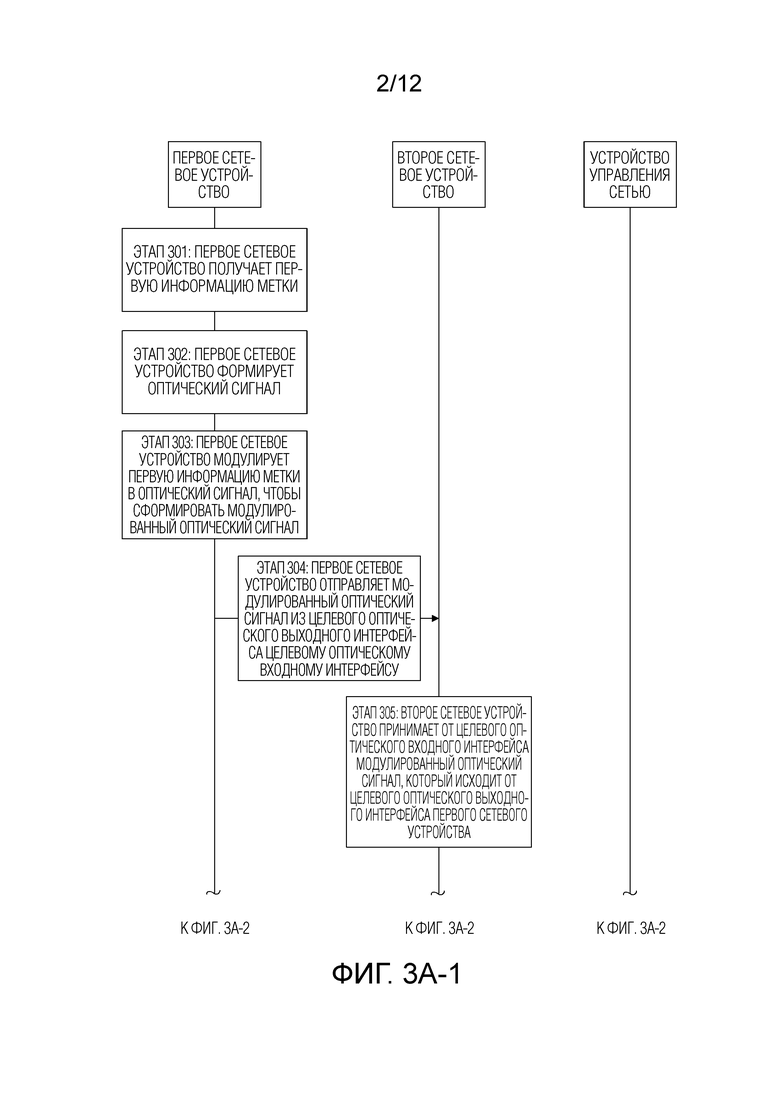

[0066] Фиг. 3A-1 и фиг. 3A- 2 представляют собой блок-схему последовательности операций этапов первого варианта осуществления способа обнаружения оптоволоконного соединения в соответствии с настоящей заявкой;

[0067] Фиг. 3B представляет собой примерную схему сценария оптического сигнала, формируемого первым сетевым устройством в соответствии с настоящей заявкой;

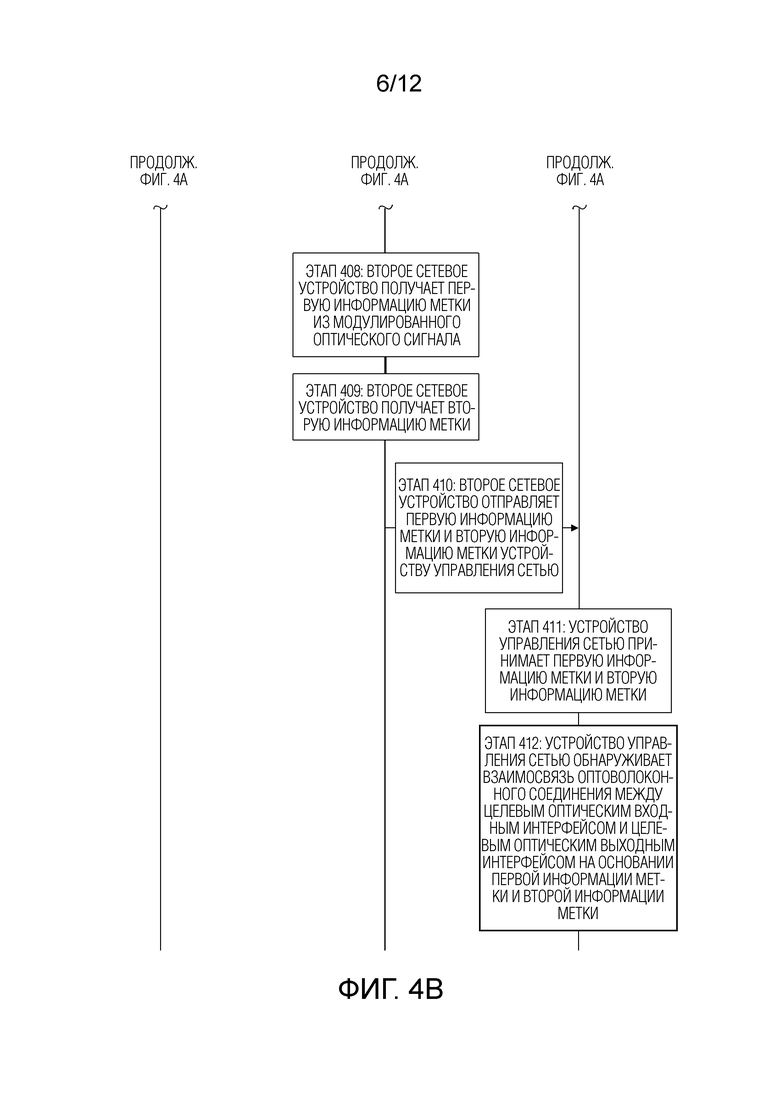

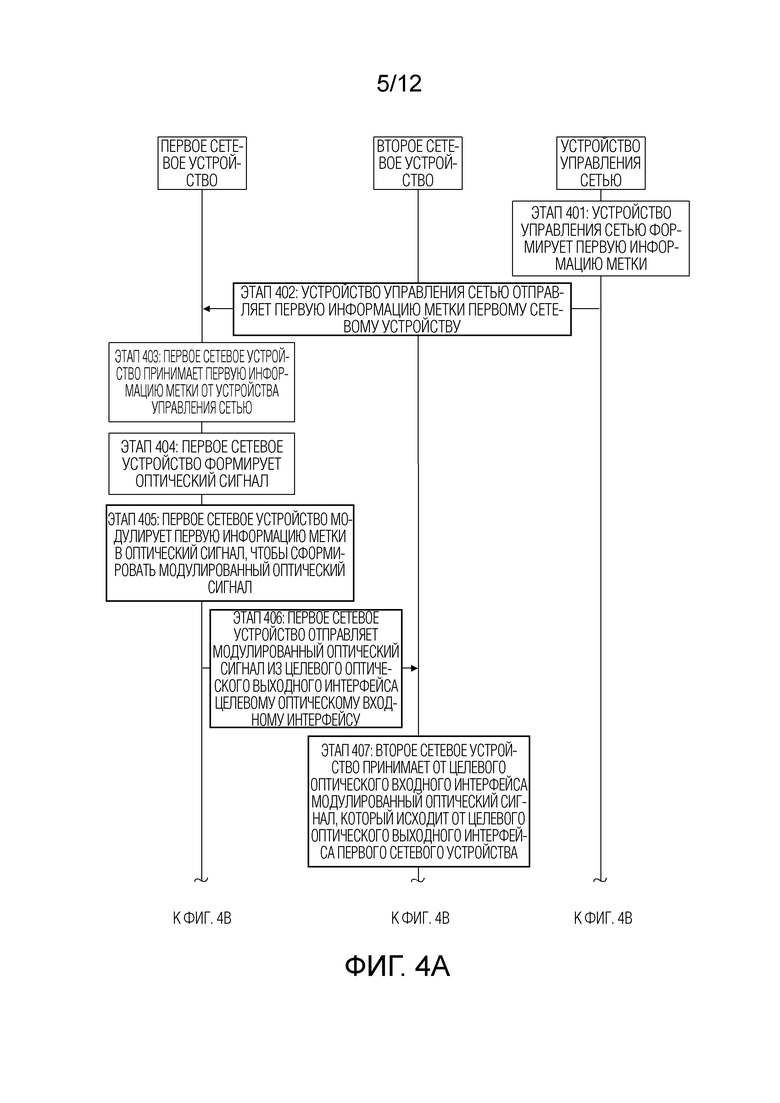

[0068] Фиг. 4A и фиг. 4B представляет собой блок-схему последовательности операций этапов второго варианта осуществления способа обнаружения оптоволоконного соединения в соответствии с настоящей заявкой;

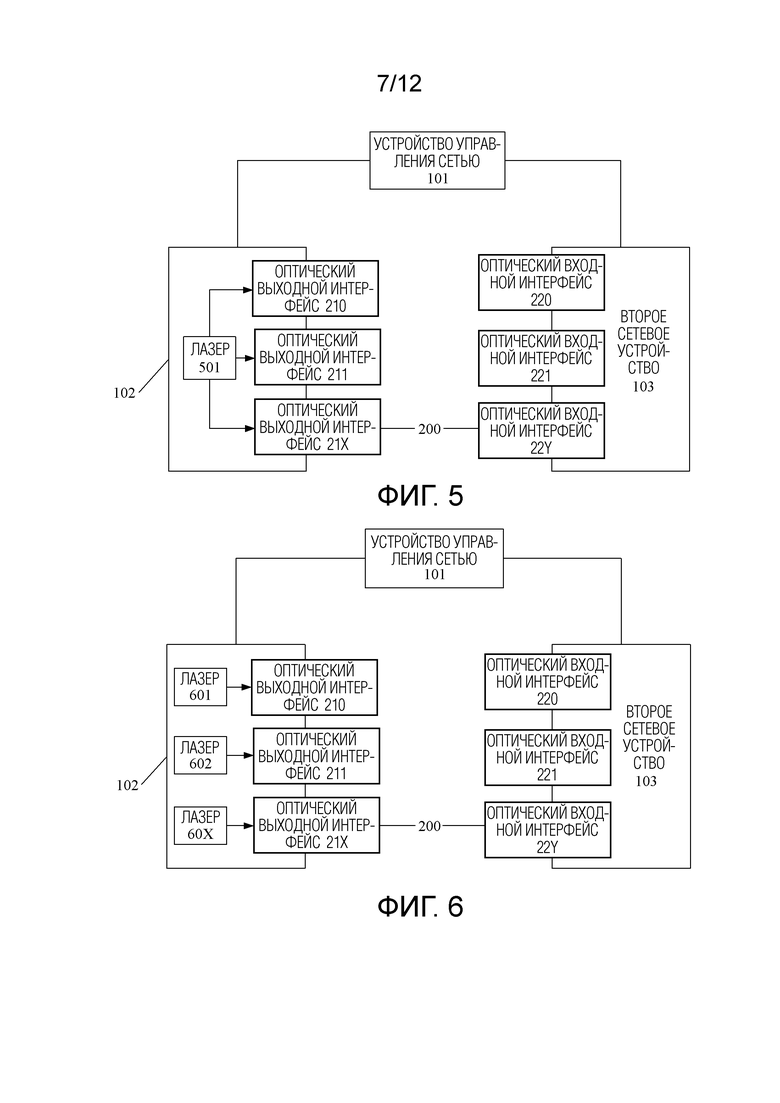

[0069] Фиг. 5 представляет собой примерную схему третьей структуры оптоволоконной системы связи в соответствии с настоящей заявкой;

[0070] Фиг. 6 представляет собой примерную схему четвертой структуры оптоволоконной системы связи в соответствии с настоящей заявкой;

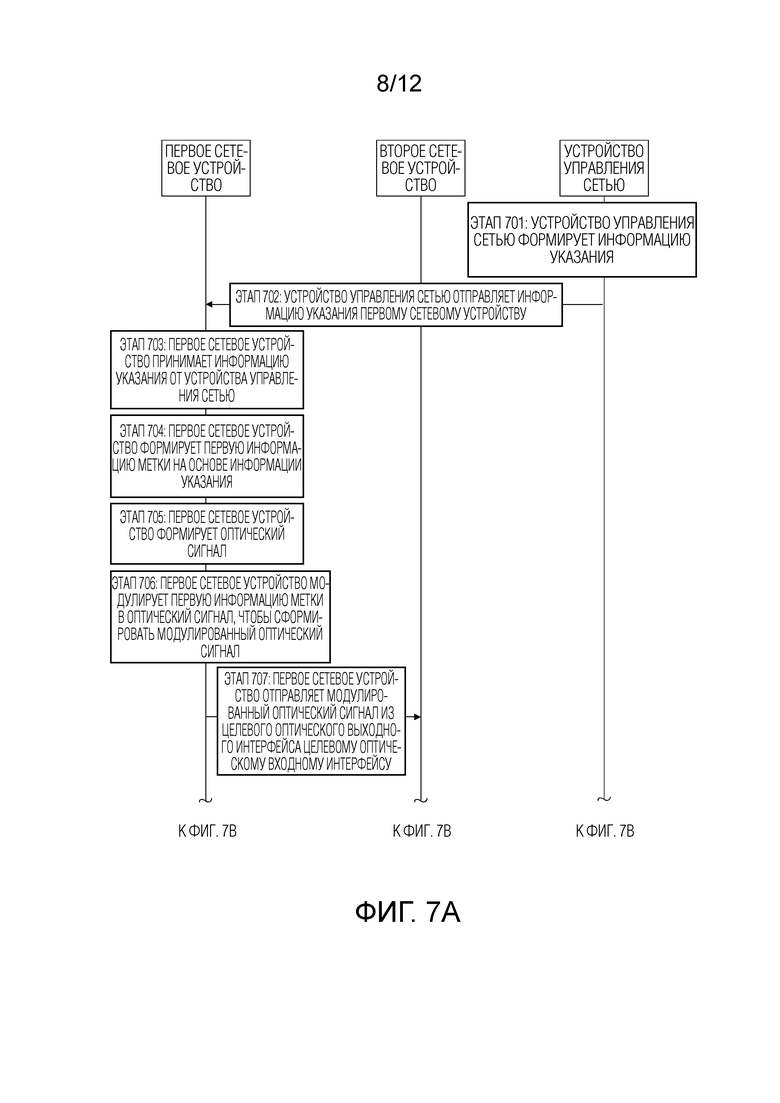

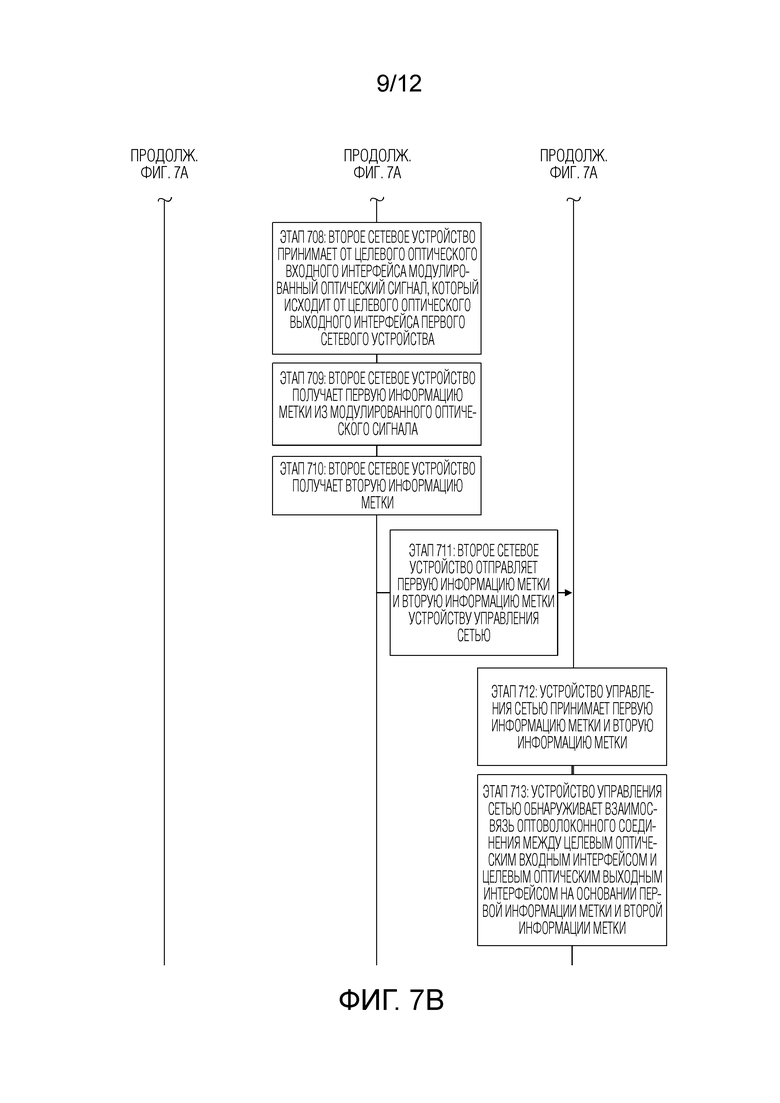

[0071] Фиг. 7A и фиг. 7B представляют собой блок-схему последовательности операций этапов третьего варианта осуществления способа обнаружения оптоволоконного соединения в соответствии с настоящей заявкой;

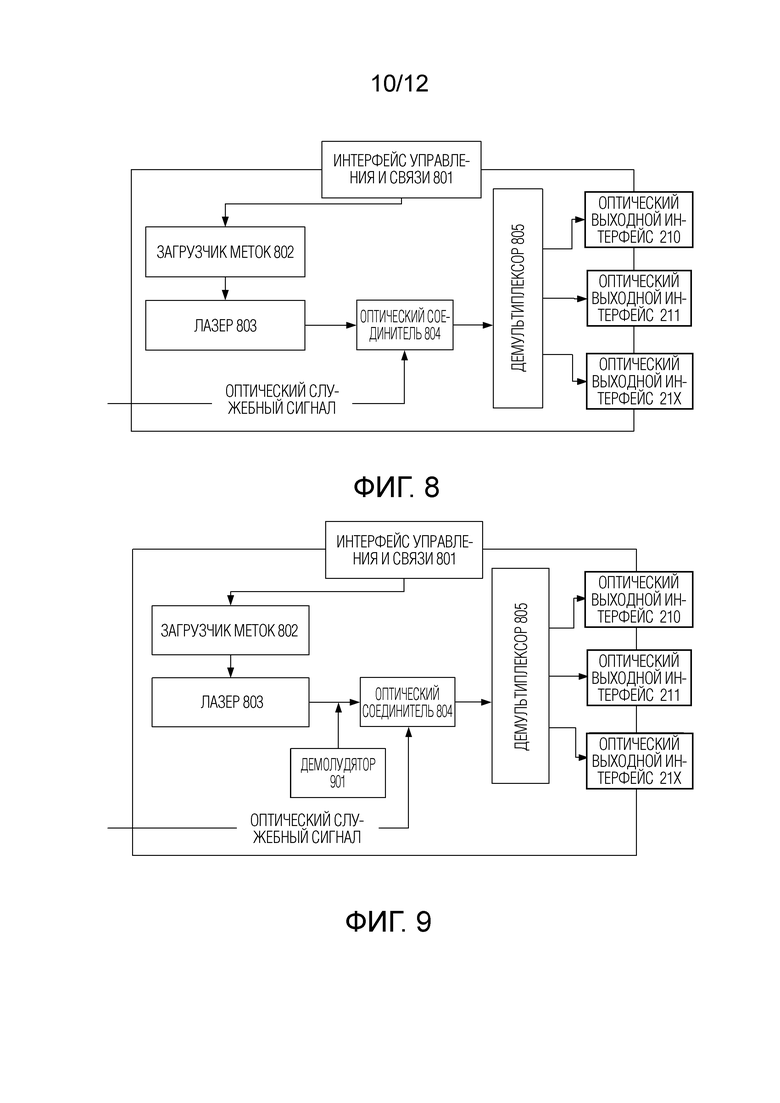

[0072] Фиг. 8 представляет собой примерную схему структуры первого варианта осуществления первого сетевого устройства в соответствии с настоящей заявкой;

[0073] Фиг. 9 представляет собой примерную схему структуры второго варианта осуществления первого сетевого устройства в соответствии с настоящей заявкой;

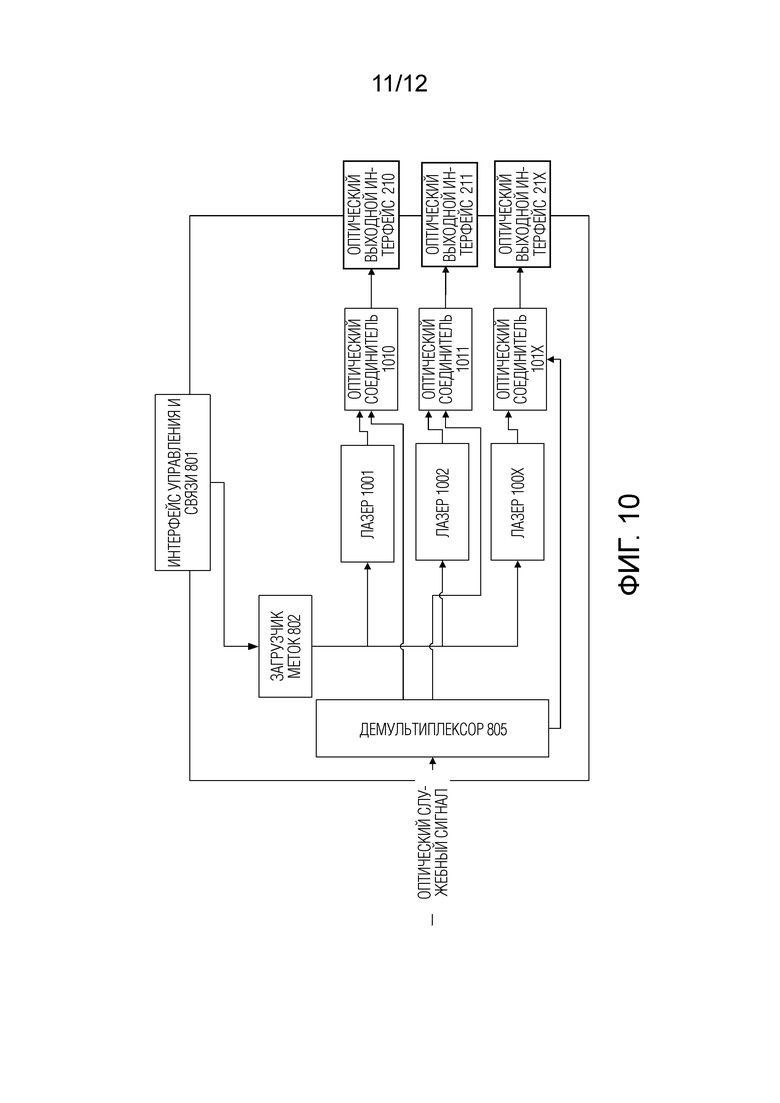

[0074] Фиг. 10 представляет собой примерную схему структуры третьего варианта осуществления первого сетевого устройства в соответствии с настоящей заявкой;

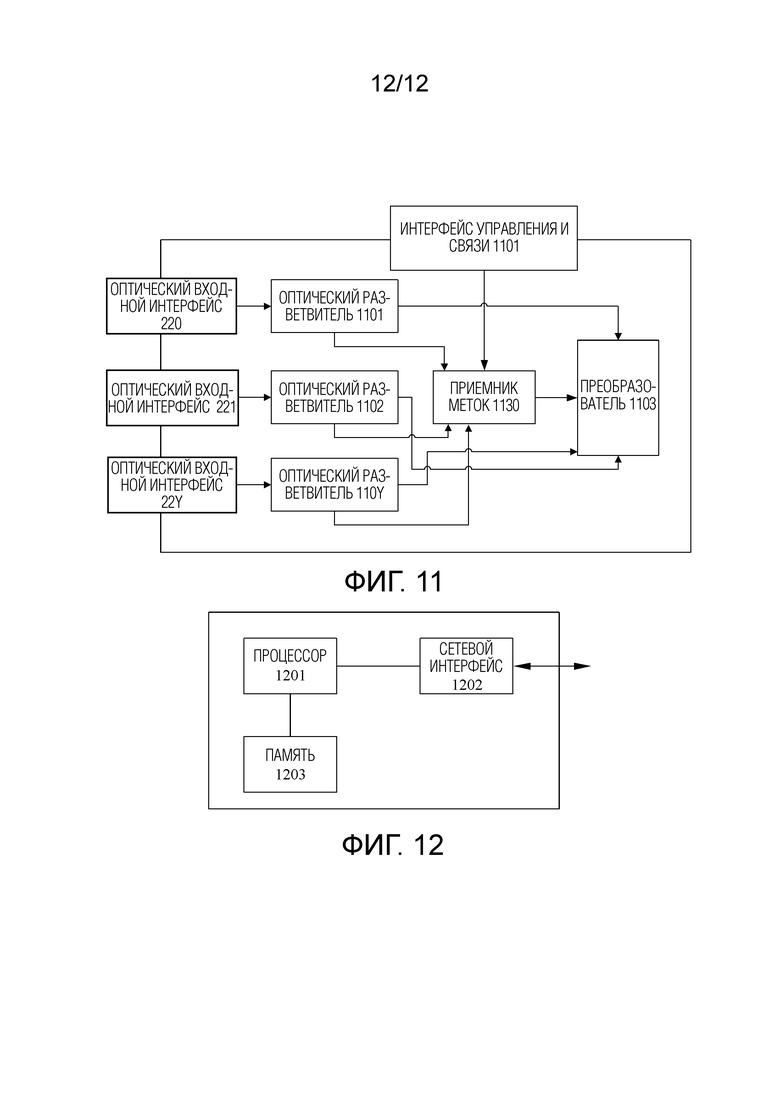

[0075] Фиг. 11 представляет собой примерную схему структуры варианта осуществления второго сетевого устройства в соответствии с настоящей заявкой; и

[0076] Фиг. 12 представляет собой примерную схему структуры варианта осуществления устройства управления сетью в соответствии с настоящей заявкой.

Описание вариантов осуществления

[0077] Нижеследующее ясно и полностью описывает технические решения в вариантах осуществления настоящего изобретения со ссылкой на прилагаемые чертежи в вариантах осуществления настоящего изобретения. Понятно, что описанные варианты осуществления представляют собой лишь некоторые, а не все варианты осуществления настоящего изобретения. Все другие варианты осуществления, полученные специалистами в данной области техники на основе вариантов осуществления настоящего изобретения без творческих усилий, подпадают под объем охраны настоящего изобретения.

[0078] Чтобы помочь лучше понять способ обнаружения оптоволоконного соединения, предусмотренный в этой заявке, нижеследующее сначала описывает со ссылкой на фиг. 1, оптоволоконную систему связи, к которой применяется способ обнаружения оптоволоконного соединения.

[0079] Как показано на фиг. 1, оптоволоконная система связи в этом варианте осуществления включает в себя устройство 101 управления сетью, первое сетевое устройство 102 и второе сетевое устройство 103. В этом варианте осуществления устройство 101 управления сетью отдельно подключено к первому сетевому устройству 102, а второе сетевое устройство 103 используется в качестве примера для описания. В другом примере устройство 101 управления сетью может быть подключено только к первому сетевому устройству 102. В другом примере устройство 101 управления сетью может быть подключено только ко второму сетевому устройству 103.

[0080] Соединение в этом варианте осуществления может быть прямым соединением. Например, устройство 101 управления сетью напрямую подключено к первому сетевому устройству 102. В этом случае устройство 101 управления сетью может быть напрямую подключено к первому сетевому устройству 102 физически, например, с помощью сетевого кабеля, или может быть напрямую подключено к первому сетевому устройству 102 беспроводным или другим подобным образом.

[0081] Альтернативно соединение в этом варианте осуществления может быть непрямым соединением. Например, устройство 101 управления сетью опосредованно подключено ко второму сетевому устройству 103. В этом случае устройство 101 управления сетью может быть опосредованно подключено через другое сетевое устройство (например, сетевое устройство, которое включено в оптоволоконную систему связи и которое отличается от второго сетевого устройства 103).

[0082] Первое сетевое устройство 102 и второе сетевое устройство 103 соединены с помощью оптоволокна 104. Первое сетевое устройство 102, второе сетевое устройство 103 и устройство 101 управления сетью могут быть расположены на одном устройстве связи или могут быть расположены на разных устройствах связи. Это специально не ограничено. Устройство связи может быть коробчатым устройством, рамочным устройством и т.п.

[0083] Следует отметить, что конкретное количество первых сетевых устройств 102 и вторых сетевых устройств 103 в этом варианте осуществления не ограничивается при условии, что первое сетевое устройство 102 и второе сетевое устройство 103 представляют собой любую группу сетевых устройств, включенных в оптоволоконную систему связи, которые соединены между собой оптическим волокном.

[0084] Устройство 101 управления сетью может реализовывать функцию управления на первом сетевом устройстве 102 и втором сетевом устройстве 103 на основе взаимосвязи оптоволоконного соединения между первым сетевым устройством 102 и вторым сетевым устройством 103. Функция управления может реализовывать анализ неисправностей, локализацию неисправностей, распределение услуг и т.п.В данном варианте осуществления это специально не ограничено.

[0085] Типы устройств первого сетевого устройства 102 и второго сетевого устройства 103 в этом варианте осуществления не ограничены. Например, первое сетевое устройство 102 может быть селективным переключателем по длине волны (wavelength selective switch, WSS), а второе сетевое устройство 103 может быть блоком ретранслятора длины волны (optical transponder unit, OTU). В другом примере первое сетевое устройство 102 может быть демультиплексором, а второе сетевое устройство 103 может быть ретранслятором длины волны.

[0086] Далее описывается сценарий применения способа обнаружения оптоволоконного соединения в настоящей заявке со ссылкой на фиг. 2.

[0087] Как показано на фиг. 2, первое сетевое устройство 102 имеет X оптических выходных интерфейсов (оптический выходной интерфейс 210 и оптический выходной интерфейс 211 для оптического выходного интерфейса 21X). Второе сетевое устройство 103 имеет Y оптических входных интерфейсов (оптический входной интерфейс 220 и оптический входной интерфейс 221 для оптического входного интерфейса 22Y). Конкретные значения X и Y не ограничены в этом варианте осуществления при условии, что и X, и Y являются положительными целыми числами, большими или равными 1. Пример, в котором и X, и Y являются положительными целыми числами, большими 1, используется для описания ниже.

[0088] Для реализации взаимодействия оптических служебных сигналов между первым сетевым устройством 102 и вторым сетевым устройством 103 оптический выходной интерфейс 21X первого сетевого устройства был соединен с оптическим входным интерфейсом 22Y второго сетевого устройства 103 с помощью оптоволокна 200. Кроме того, между оптическим выходным интерфейсом 21X и оптическим входным интерфейсом 22Y не было выполнено никакого взаимодействия оптических служебных сигналов.

[0089] Задачей способа обнаружения оптоволоконного соединения, представленного в этой заявке, является автоматическое обнаружение взаимосвязи оптоволоконного соединения между оптическим выходным интерфейсом 21X первого сетевого устройства 102 и оптическим входным интерфейсом 22Y второго сетевого устройства 103 среди множества сетевые устройства, включенные в оптоволоконную сеть связи, без ручного вмешательства.

[0090] Далее описывается конкретный процесс способа обнаружения оптоволоконного соединения, предусмотренного в этом варианте осуществления, со ссылкой на фиг. 3A-1 и фиг. 3A-2.

[0091] Этап 301: Первое сетевое устройство получает первую информацию метки.

[0092] Первая информация метки используется для указания целевого оптического выходного интерфейса первого сетевого устройства. Целевой оптический выходной интерфейс является одним из по меньшей мере одного оптического выходного интерфейса первого сетевого устройства. Например, целевой оптический выходной интерфейс представляет собой оптический выходной интерфейс 21X, показанный на фиг. 2.

[0093] Конкретное содержимое, включенное в первую информацию метки, не ограничено в этом варианте осуществления при условии, что первая информация метки имеет уникальное соответствие с целевым оптическим выходным интерфейсом в оптоволоконной сети связи. Далее описывается конкретное содержимое, включенное в первую информацию метки. Например, первая информация метки включает в себя идентификатор целевого оптического выходного интерфейса. Идентификатор целевого оптического выходного интерфейса может быть одним или несколькими из следующих:

номер порта целевого оптического выходного интерфейса или информация об атрибутах целевого оптического выходного интерфейса.

[0094] Конкретное содержание информации об атрибутах целевого оптического выходного интерфейса не ограничено в этом варианте осуществления при условии, что информация об атрибутах может указывать по меньшей мере некоторые атрибуты целевого оптического выходного интерфейса. Например, информация об атрибутах включает в себя информацию о скорости и/или информацию указания длины волны. Информация о скорости используется для указания скорости переноса, соответствующей целевому оптическому выходному интерфейсу. Информация указания длины волны используется для указания диапазона длин волн целевого оптического выходного интерфейса.

[0095] В другом примере первая информация метки включает в себя идентификатор целевого оптического выходного интерфейса и идентификатор первого сетевого устройства. Идентификатор первого сетевого устройства может быть одним или несколькими из следующих:

номер устройства первого сетевого устройства, номер стойки первого сетевого устройства, номер подстойки первого сетевого устройства или номер слота первого сетевого устройства.

[0096] Конкретный источник первой информации метки в этом варианте осуществления не ограничен. Например, если устройству управления сетью необходимо обнаружить взаимосвязь оптоволоконного соединения целевого оптического выходного интерфейса, устройство управления сетью отправляет первую информацию метки первому сетевому устройству. В качестве другого примера, если первому сетевому устройству необходимо обнаружить взаимосвязь оптоволоконного соединения целевого оптического выходного интерфейса, первое сетевое устройство формирует первую информацию метки.

[0097] Этап 302: Первое сетевое устройство формирует оптический сигнал.

[0098] Все еще используя фиг. 2 в качестве примера, чтобы избежать перекрестных помех между оптическими сигналами, передаваемыми через разные оптические выходные интерфейсы в первом сетевом устройстве 102, разные оптические выходные интерфейсы соответствуют разным диапазонам длин волн. Например, оптический выходной интерфейс 210 соответствует первому диапазону длин волн, оптический выходной интерфейс 211 соответствует второму диапазону длин волн, а оптический выходной интерфейс 21X соответствует (X+1)-му диапазону длин волн. Кроме того, первый диапазон длин волн, второй диапазон длин волн и (X+1)-й диапазон длин волн отличаются друг от друга. Кроме того, оптический выходной интерфейс 210 выполнен с возможностью передачи только оптического сигнала, длина волны которого находится в пределах первого диапазона длин волн. По аналогии оптический выходной интерфейс 21X выполнен с возможностью передачи только оптического сигнала, длина волны которого находится в пределах (X+1)-го диапазона длин волн.

[0099] Можно узнать, что, если необходимо обнаружить взаимосвязь оптоволоконного соединения целевого оптического выходного интерфейса, длина волны полученного оптического сигнала находится в пределах диапазона длин волн, соответствующего целевому оптическому выходному интерфейсу. По-прежнему используя оптический выходной интерфейс 21X в качестве примера, для обнаружения взаимосвязи оптоволоконного соединения оптического выходного интерфейса 21X длина волны оптического сигнала находится в пределах (X+1)-го диапазона длин волн.

[00100] Хронологический порядок выполнения этапа 301 и этапа 302 в этом варианте осуществления не ограничен.

[00101] Этап 303: Первое сетевое устройство модулирует первую информацию метки в оптический сигнал, чтобы сформировать модулированный оптический сигнал.

[00102] В этом варианте осуществления при получении первой информации метки и оптического сигнала первое сетевое устройство может модулировать первую информацию метки в оптический сигнал, чтобы сформировать модулированный оптический сигнал. Можно узнать, что длина волны модулированного оптического сигнала находится в пределах диапазона длин волн, соответствующего целевому оптическому выходному интерфейсу, и модулированный оптический сигнал несет первую информацию метки.

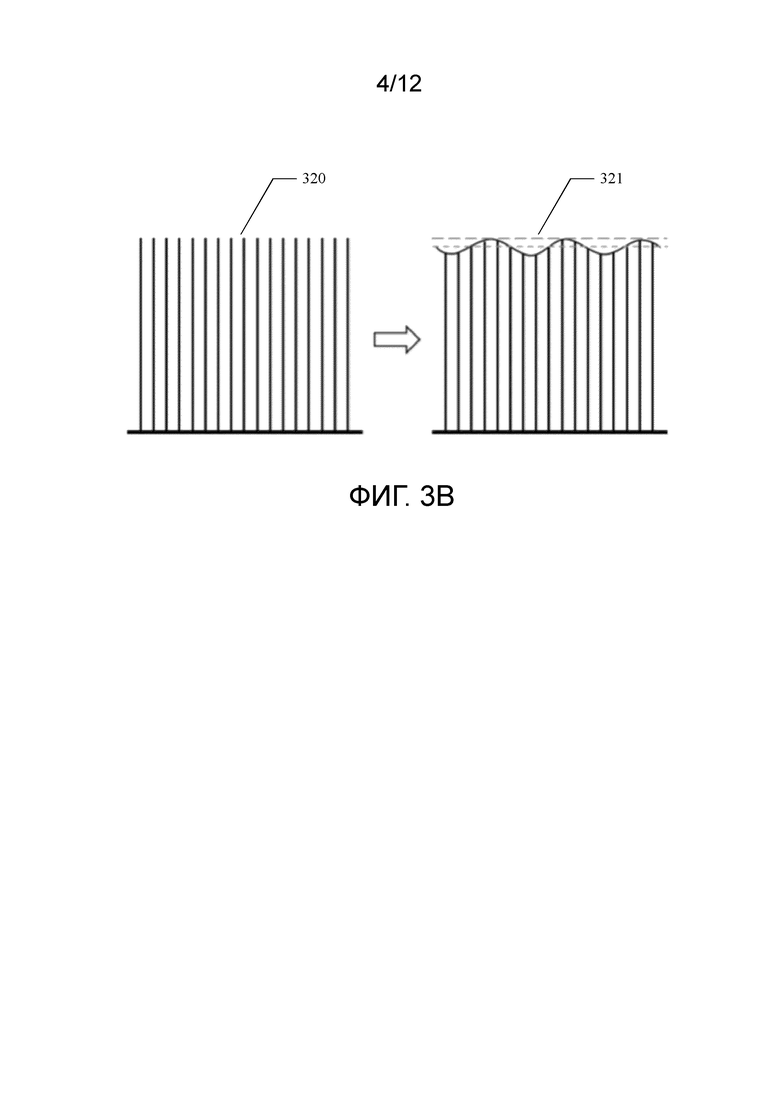

[00103] В частности, как показано на фиг. 3B, оптический сигнал 320, показанный на левой стороне фиг. 3B представляет собой оптический сигнал, в который не была загружена первая информация метки. Первая информация метки загружается в оптический сигнал 320 для формирования модулированного оптического сигнала 321, показанного в правой части фиг. 3B. Используя модулированный оптический сигнал 321 в качестве примера, горизонтальное направление модулированного оптического сигнала 321 указывает время, а вертикальное направление указывает интенсивность мощности. Путем сравнения оптического сигнала 320 с модулированным оптическим сигналом 321 можно узнать, что первое сетевое устройство изменяет интенсивность мощности оптического сигнала на основе первой информации метки, чтобы формировать модулированный оптический сигнал. То есть модулированный оптический сигнал несет первую информацию метки посредством изменения интенсивности мощности.

[00104] Этап 304: Первое сетевое устройство отправляет модулированный оптический сигнал из целевого оптического выходного интерфейса целевому оптическому входному интерфейсу.

[00105] Длина волны модулированного оптического сигнала находится в пределах диапазона длин волн, соответствующего целевому оптическому выходному интерфейсу. Можно узнать, что, даже если первое сетевое устройство имеет множество оптических выходных интерфейсов, модулированный оптический сигнал выводится из первого сетевого устройства только через целевой оптический выходной интерфейс.

[00106] Как показано на фиг. 2, можно узнать, что между целевым оптическим выходным интерфейсом 21X и целевым оптическим входным интерфейсом 22Y уже существует взаимосвязь оптоволоконного соединения. Модулированный оптический сигнал, выходящий из целевого оптического выходного интерфейса 21X, передается в целевой оптический входной интерфейс 22Y через оптическое волокно 200.

[00107] Этап 305: Второе сетевое устройство принимает от целевого оптического входного интерфейса модулированный оптический сигнал, который исходит от целевого оптического выходного интерфейса первого сетевого устройства.

[00108] Целевой оптический входной интерфейс в этом варианте осуществления является одним из по меньшей мере одного оптического входного интерфейса второго сетевого устройства. Кроме того, целевой оптический входной интерфейс соединен с целевым оптическим выходным интерфейсом с помощью оптоволокна.

[00109] Этап 306: Второе сетевое устройство получает первую информацию метки из модулированного оптического сигнала.

[00110] В этом варианте осуществления второе сетевое устройство разделяет модулированный оптический сигнал, чтобы отделить оптический сигнал обнаружения от модулированного оптического сигнала. Например, 1% модулированного оптического сигнала выделяется как оптический сигнал обнаружения. Второе сетевое устройство выполняет фотоэлектрическое преобразование оптического сигнала обнаружения для формирования электрического сигнала обнаружения. Второе сетевое устройство может получать первую информацию метки на основе изменения интенсивности мощности электрического сигнала обнаружения. Для получения подробной информации о конкретных описаниях первой информации метки обратитесь к этапу 301. Подробности повторно не приводятся.

[00111] Этап 307: Второе сетевое устройство получает вторую информацию метки.

[00112] В этом варианте осуществления, когда второе сетевое устройство принимает модулированный оптический сигнал от целевого оптического входного интерфейса, второе сетевое устройство формирует вторую информацию метки на основе целевого оптического входного интерфейса. В частности, второе сетевое устройство выполняет обнаружение оптического входного интерфейса второго сетевого устройства. Если обнаружено, что целевой оптический входной интерфейс принимает модулированный оптический сигнал, второе сетевое устройство может получить вторую информацию метки, используемую для указания целевого оптического входного интерфейса.

[00113] Необязательно, как показано на фиг. 2, список меток предварительно сохраняется на втором сетевом устройстве 103, и список меток включает в себя соответствия между различными оптическими входными интерфейсами и различной информацией меток. Когда второе сетевое устройство 103 принимает модулированный оптический сигнал от целевого оптического входного интерфейса 22Y, второе сетевое устройство 103 определяет на основании списка меток, что информация метки, соответствующая целевому оптическому входному интерфейсу 22Y, является второй информацией метки.

[00114] Вторая информация метки используется для указания целевого оптического входного интерфейса. Конкретное содержимое, включенное во вторую информацию метки, не ограничено в этом варианте осуществления, при условии, что вторая информация метки имеет уникальное соответствие целевому оптическому входному интерфейсу в оптоволоконной сети связи. Далее описывается конкретное содержимое, включенное во вторую информацию метки.

[00115] Например, вторая информация метки включает в себя идентификатор целевого оптического входного интерфейса. Идентификатор целевого оптического входного интерфейса может быть одним или несколькими из следующих:

номер порта целевого оптического входного интерфейса или информация об атрибутах целевого оптического входного интерфейса. Описание номера порта и информации об атрибутах см. на этапе 301. Подробности повторно не приводятся.

[00116] В другом примере вторая информация метки включает в себя идентификатор целевого оптического входного интерфейса и идентификатор второго сетевого устройства. Идентификатор второго сетевого устройства может быть одним или несколькими из следующих:

номер второго сетевого устройства, номер стойки второго сетевого устройства, номер подстойки второго сетевого устройства или номер слота второго сетевого устройства.

[00117] Этап 308: Второе сетевое устройство отправляет первую информацию метки и вторую информацию метки устройству управления сетью.

[00118] В этом варианте осуществления для обнаружения взаимосвязи оптоволоконного соединения между целевым оптическим выходным интерфейсом и целевым оптическим входным интерфейсом второе сетевое устройство отправляет как полученную первую информацию метки, так и вторую информацию метки в устройство управления сетью.

[00119] Этап 309: Устройство управления сетью принимает первую информацию метки и вторую информацию метки.

[00120] Этап 310: Устройство управления сетью обнаруживает взаимосвязь оптоволоконного соединения между целевым оптическим входным интерфейсом и целевым оптическим выходным интерфейсом на основании первой информации метки и второй информации метки.

[00121] Из предшествующих описаний можно узнать, что первая информация метки используется для указания целевого оптического выходного интерфейса, а вторая информация метки используется для указания целевого оптического входного интерфейса. Устройство управления сетью может обнаруживать взаимосвязь оптоволоконного соединения между целевым оптическим входным интерфейсом и целевым оптическим выходным интерфейсом на основе первой информации метки и второй информации метки, которые поступают от второго сетевого устройства.

[00122] Как показано на фиг. 2, устройство 101 управления сетью принимает первую информацию метки и вторую информацию метки от второго сетевого устройства 103. Первая информация метки используется для указания оптического выходного интерфейса 21X, а вторая информация метки используется для указания оптического входного интерфейса 22Y. Устройство 101 управления сетью может определить, что между оптическим выходным интерфейсом 21X и оптическим входным интерфейсом 22Y существует взаимосвязь оптоволоконного соединения.

[00123] Устройство управления сетью может реализовывать функцию управления сетью для первого сетевого устройства 102 и второго сетевого устройства 103 на основании взаимосвязи оптоволоконного соединения. Описание функции управления сетью см. на фиг. 1. Подробности повторно не приводятся.

[00124] Необязательно, устройство управления сетью может формировать информацию указания оптоволоконного соединения. Информация указания оптоволоконного соединения используется для указания взаимосвязи оптоволоконного соединения между целевым оптическим выходным интерфейсом и целевым оптическим входным интерфейсом. Устройство управления сетью может отправить информацию указания оптоволоконного соединения первому сетевому устройству и/или второе сетевое устройство. Следовательно, первое сетевое устройство и/или второе сетевое устройство, которое принимает/которые принимают информацию указания оптоволоконного соединения, может/могут выполнять по меньшей мере некоторые функции управления сетью, за счет чего снижается нагрузка на устройство управления сетью.

[00125] В этом варианте осуществления, то, что устройство управления сетью отвечает за обнаружение взаимосвязи оптоволоконного соединения между целевым оптическим выходным интерфейсом и целевым оптическим входным интерфейсом, используется в качестве примера для описания, но не рассматривается как ограничение. В другом примере второе сетевое устройство может в качестве альтернативы обнаруживать взаимосвязь оптоволоконного соединения между целевым оптическим выходным интерфейсом и целевым оптическим входным интерфейсом на основе первой информации метки и второй информации метки. Для процесса выполнения обнаружения оптоволоконного соединения вторым сетевым устройством обратитесь к процессу выполнения обнаружения оптоволоконного соединения устройством управления сетью на этапе 310. Подробности повторно не приводятся. В этом примере второе сетевое устройство формирует информацию указания оптоволоконного соединения. Второе сетевое устройство может отправить информацию указания оптоволоконного соединения первому сетевому устройству и/или устройство управления сетью.

[00126] В соответствии со способом в этом варианте осуществления первое сетевое устройство автоматически обнаруживает взаимосвязь оптоволоконного соединения между целевым оптическим выходным интерфейсом и целевым оптическим входным интерфейсом, отправляя модулированный оптический сигнал, который несет первую информацию метки, во второе сетевое устройство без ручного вмешательства в процесс обнаружения, за счет чего повышается эффективность и точность обнаружения оптоволоконного соединения.

[00127] Из варианта осуществления, показанного на фиг. 3A-1 и фиг. 3A-2 видно, что первое сетевое устройство автоматически обнаруживает взаимосвязь оптоволоконного соединения между целевым оптическим выходным интерфейсом и целевым оптическим входным интерфейсом на основе первой информации метки. Со ссылкой на фиг. 4A и фиг. 4B, далее описано, как реализуется процесс обнаружения взаимосвязи оптоволоконного соединения, если первая информация метки формируется устройством управления сетью.

[00128] Этап 401: Устройство управления сетью формирует первую информацию метки.

[00129] В этом варианте осуществления устройство управления сетью определяет целевой оптический выходной интерфейс, взаимосвязь оптоволоконного соединения которого необходимо обнаружить, и формирует первую информацию метки на основе целевого оптического выходного интерфейса. Далее описываются несколько необязательных способов формирования первой информации метки устройством управления сетью.

[00130] Способ 1:

[00131] Устройство управления сетью может предварительно сохранить список оптических выходных интерфейсов. Список оптических выходных интерфейсов включает в себя идентификаторы всех оптических выходных интерфейсов, включенных в первое сетевое устройство. Как показано на фиг. 2 список оптических выходных интерфейсов включает в себя идентификатор оптического выходного интерфейса 210 и идентификаторы оптического выходного интерфейса 211 - оптического выходного интерфейса 21X.

[00132] Устройство управления сетью может посылать один за другим посредством опроса в качестве первой информации метки идентификаторы всех оптических выходных интерфейсов, которые включены в список оптических выходных интерфейсов, первому сетевому устройству. Например, устройство управления сетью может сначала отправить идентификатор оптического выходного интерфейса 210 в качестве первой информации метки первому сетевому устройству. Первое сетевое устройство обнаруживает взаимосвязь оптоволоконного соединения оптического выходного интерфейса 210 на основе первой информации метки. По аналогии, устройство управления сетью, наконец, отправляет идентификатор оптического выходного интерфейса 21X в качестве первой информации метки первому сетевому устройству. Первое сетевое устройство обнаруживает взаимосвязь оптоволоконного соединения оптического выходного интерфейса 21X на основе первой информации метки.

[00133] Способ 2:

[00134] Устройство управления сетью обнаруживает, занят ли каждый оптический выходной интерфейс первого сетевого устройства оптическим служебным сигналом. Как показано на фиг. 2, если устройство управления сетью определяет, что оптический выходной интерфейс 21X не занят оптическим служебным сигналом, устройство управления сетью может определить, что оптический выходной интерфейс 21X является целевым оптическим выходным интерфейсом, взаимосвязь оптоволоконного соединения которого необходимо обнаружить. Устройство управления сетью формирует первую информацию метки, используемую для указания оптического выходного интерфейса 21X.

[00135] Способ 3:

[00136] Устройство управления сетью хранит списки оптоволоконных соединений для различных сетевых устройств. Используя в качестве примера первое сетевое устройство, список оптоволоконных соединений включает в себя взаимосвязи оптоволоконных соединений всех оптических выходных интерфейсов, включенных в первое сетевое устройство. Если в списке оптоволоконных соединений не сохранена взаимосвязь оптоволоконного соединения целевого оптического выходного интерфейса, устройство управления сетью может сформировать первую информацию метки для целевого оптического выходного интерфейса.

[00137] Далее описывается конкретное содержимое, включенное в первую информацию метки.

[00138] Содержание 1

[00139] Первая информация метки включает в себя первое поле. Первое поле включает в себя идентификатор целевого оптического выходного интерфейса. Для получения подробной информации о конкретных описаниях идентификатора целевого оптического выходного интерфейса обратитесь к варианту осуществления, показанному на фиг. 3A-1 и фиг. 3A-2. Подробности повторно не приводятся.

[00140] Содержание 2

[00141] Первая информация метки включает в себя первое поле и второе поле. Подробнее об описании первого поля см. в содержимом 1. Подробности повторно не приводятся. Второе поле включает в себя идентификатор первого сетевого устройства. Для получения подробной информации о конкретных описаниях идентификатора первого сетевого устройства обратитесь к варианту осуществления, показанному на фиг. 3A-1 и фиг. 3A-2. Подробности повторно не приводятся.

[00142] Этап 402: Устройство управления сетью отправляет первую информацию метки первому сетевому устройству.

[00143] Этап 403: Первое сетевое устройство принимает первую информацию метки от устройства управления сетью.

[00144] Этап 404: Первое сетевое устройство формирует оптический сигнал.

[00145] Для получения подробной информации о конкретных описаниях оптического сигнала обратитесь к этапу 302. Подробности повторно не приводятся. Нижеследующее описывает несколько дополнительных способов формирования оптического сигнала в этом варианте осуществления.

[00146] Способ формирования 1:

[00147] Первая информация метки включает в себя информацию указания длины волны. Подробные сведения о конкретных описаниях информации указания длины волны см. в содержании 1. Подробности повторно не приводятся.

[00148] Первое сетевое устройство может извлекать информацию указания длины волны из первой информации метки, а затем отправлять информацию указания длины волны на лазер. Описание лазера см. на фиг. 3A-1 и фиг. 3A-2. Подробности повторно не приводятся. Лазер может формировать оптический сигнал на основании информации указания длины волны.

[00149] Способ формирования 2:

[00150] Первое сетевое устройство напрямую отправляет полученную первую информацию метки на лазер. Лазер извлекает информацию указания длины волны из первой информации метки. Лазер формирует оптический сигнал на основе извлеченной информации указания длины волны.

[00151] Способ формирования 3:

[00152] Первая информация метки таким образом не включает в себя информацию указания длины волны. Первое сетевое устройство предварительно сохраняет список длин волн. Список длин волн включает в себя соответствия между различными оптическими выходными интерфейсами первого сетевого устройства и информацией указания различной длины волны.

[00153] При приеме первой информации метки первое сетевое устройство может определить целевой оптический выходной интерфейс, указанный первой информацией метки. Первое сетевое устройство определяет на основании списка длин волн информацию указания длины волны, соответствующую целевому оптическому выходному интерфейсу. Первое сетевое устройство отправляет информацию указания длины волны на лазер. Лазер может формировать оптический сигнал на основании информации указания длины волны.

[00154] Способ формирования 4:

[00155] Первая информация метки таким образом не включает в себя информацию указания длины волны. Первое сетевое устройство напрямую отправляет первую информацию метки на лазер. Лазер формирует оптический сигнал на основе предварительно сохраненного списка длин волн и первой информации метки. Для конкретного процесса обратитесь к способу 3. Подробности повторно не приводятся.

[00156] Далее описываются несколько необязательных способов настройки лазера, ответственного за формирование оптического сигнала в этом варианте осуществления.

[00157] Способ настройки 1

[00158] Как показано на фиг. 5, первое сетевое устройство включает в себя лазер 501, выполненный с возможностью формирования оптического сигнала. Лазер 501 формирует оптические сигналы, используемые для обнаружения взаимосвязей оптоволоконных соединений различных оптических выходных интерфейсов. Для процесса формирования оптического сигнала лазером 501 обратитесь к способу формирования 1 и способу формирования 4. Подробности повторно не приводятся.

[00159] Способ настройки 2

[00160] Как показано на фиг. 6, множество лазеров (лазер 601 и от лазера 602 до лазера 60X) расположены в первом сетевом устройстве, и упомянутое множество лазеров, соответственно, подключено к множеству оптических выходных интерфейсов.

[00161] Например, если необходимо обнаружить взаимосвязь оптоволоконного соединения оптического выходного интерфейса 21X, первое сетевое устройство может формировать оптический сигнал с помощью лазера 60X, соединенного с оптическим выходным интерфейсом 21X. Для процесса формирования обратитесь к способу формирования 1 к способу формирования 4. Подробности повторно не приводятся.

[00162] Этап 405: Первое сетевое устройство модулирует первую информацию метки в оптический сигнал, чтобы сформировать модулированный оптический сигнал.

[00163] В этом варианте осуществления первое сетевое устройство отправляет первую информацию метки на лазер, и лазер модулирует первую информацию метки в оптический сигнал, чтобы формировать модулированный оптический сигнал.

[00164] В этом варианте осуществления в качестве примера для описания используется то, что лазер имеет функцию модуляции. Если у лазера нет функции модуляции, к нему подключается модулятор. Модулятор получает первую информацию метки и оптический сигнал от лазера. Модулятор выполнен с возможностью модуляции первой информации метки в оптический сигнал, чтобы формировать модулированный оптический сигнал.

[00165] Этап 406: Первое сетевое устройство отправляет модулированный оптический сигнал из целевого оптического выходного интерфейса целевому оптическому входному интерфейсу.

[00166] Этап 407: Второе сетевое устройство принимает от целевого оптического входного интерфейса модулированный оптический сигнал, который исходит от целевого оптического выходного интерфейса первого сетевого устройства.

[00167] Этап 408: Второе сетевое устройство получает первую информацию метки из модулированного оптического сигнала.

[00168] Этап 409: Второе сетевое устройство получает вторую информацию метки.

[00169] Этап 410: Второе сетевое устройство отправляет первую информацию метки и вторую информацию метки в устройство управления сетью.

[00170] Этап 411: Устройство управления сетью принимает первую информацию метки и вторую информацию метки.

[00171] Этап 412: Устройство управления сетью обнаруживает взаимосвязь оптоволоконного соединения между целевым оптическим входным интерфейсом и целевым оптическим выходным интерфейсом на основе первой информации метки и второй информации метки.

[00172] Подробные сведения о процессах на этапах с 406 по 412 в этом варианте осуществления см. на этапах с 304 по 310. Подробности повторно не приводятся.

[00173] В соответствии со способом в этом варианте осуществления устройство управления сетью отправляет первую информацию метки первому сетевому устройству и указывает, используя первую информацию метки, целевой оптический выходной интерфейс, взаимосвязь оптоволоконного соединения которого необходимо обнаружить. После получения первой информации метки первое сетевое устройство может непосредственно обнаружить взаимосвязь оптоволоконного соединения на основе первой информации метки. Это эффективно уменьшает объем данных, обрабатываемых первым сетевым устройством, снижает нагрузку на первое сетевое устройство, реализует автоматическое обнаружение взаимосвязи оптоволоконного соединения и повышает эффективность и точность обнаружения оптоволоконного соединения.

[00174] Например, первое сетевое устройство имеет 40 оптических выходных интерфейсов, и оптические выходные интерфейсы подключены к различным вторым сетевым устройствам. То есть первое сетевое устройство соединяется с 40 вторыми сетевыми устройствами через оптические волокна с использованием 40 оптических выходных интерфейсов. Когда первое сетевое устройство выполняет способ в этом варианте осуществления, каждое второе сетевое устройство сообщает первую информацию метки и вторую информацию метки вышеописанным образом, так что устройство управления сетью определяет оптический выходной интерфейс первого сетевого устройства, которое подключено к каждому из 40 вторых сетевых устройств. Этот процесс занимает всего около 2 минут. Однако для ручного обнаружения взаимосвязи оптоволоконного соединения в том же сценарии требуется около 1,5 часов. Можно понять, что эффективность обнаружения взаимосвязи оптоволоконного соединения может быть повышена за счет использования способа в этом варианте осуществления.

[00175] В варианте осуществления, показанном на фиг. 4A и фиг. 4B, устройство управления сетью отвечает за формирование первой информации метки. Со ссылкой на фиг. 7A и фиг. 7B, далее описано, как реализуется процесс обнаружения взаимосвязи оптоволоконного соединения, если первая информация метки формируется первым сетевым устройством.

[00176] Этап 701: Устройство управления сетью формирует информацию указания.

[00177] В этом варианте осуществления устройство управления сетью определяет в оптоволоконной системе связи первое сетевое устройство, на котором необходимо обнаружить взаимосвязь оптоволоконного соединения. Однако конкретный оптический выходной интерфейс в первом сетевом устройстве, взаимосвязь оптоволоконного соединения которого необходимо обнаружить, определяется первым сетевым устройством.

[00178] В частности, устройство управления сетью может формировать информацию указания после определения первого сетевого устройства, на котором необходимо обнаружить взаимосвязь оптоволоконного соединения. Информация указания используется для инициирования обнаружения оптоволоконного соединения первого сетевого устройства.

[00179] Конкретное содержание информации указания не ограничено в этом варианте осуществления. Например, информация указания может быть любой информацией, которую устройство управления сетью и первое сетевое устройство предварительно согласовывают, при условии, что информация указания находится на устройстве управления сетью и первом сетевом устройстве, а указанное содержимое должно инициировать обнаружение на оптоволоконное соединение первого сетевого устройства. В качестве другого примера информация указания может альтернативно быть идентификатором первого сетевого устройства. Когда первое сетевое устройство принимает идентификатор первого сетевого устройства, первое сетевое устройство может определить, что необходимо обнаружить взаимосвязь оптоволоконного соединения. Для получения подробной информации о конкретных описаниях идентификатора первого сетевого устройства обратитесь к этапу 401. Подробности повторно не приводятся.

[00180] Этап 702: Устройство управления сетью отправляет информацию указания первому сетевому устройству.

[00181] Этап 703: Первое сетевое устройство принимает информацию указания от устройства управления сетью.

[00182] Этап 704: Первое сетевое устройство формирует первую информацию метки на основе информации указания.

[00183] В этом варианте осуществления, когда первое сетевое устройство принимает информацию указания, первое сетевое устройство выбирает целевой оптический выходной интерфейс, взаимосвязь оптоволоконного соединения которого необходимо обнаружить. Для конкретного процесса выбора целевого оптического выходного интерфейса первым устройством управления сетью обратитесь к следующим дополнительным способам выбора.

[00184] Способ выбора 1

[00185] Первое сетевое устройство предварительно сохраняет список оптических выходных интерфейсов. Конкретные описания списка оптических выходных интерфейсов см. на этапе 401. Подробности повторно не приводятся.

[00186] Первое сетевое устройство может определить, один за другим, путем опроса все оптические выходные интерфейсы, включенные в список оптических выходных интерфейсов, в качестве целевого оптического выходного интерфейса.

[00187] Способ выбора 2

[00188] Первое сетевое устройство обнаруживает, занят ли каждый оптический выходной интерфейс оптическим служебным сигналом. Как показано на фиг. 2, если первое сетевое устройство определяет, что оптический выходной интерфейс 21X не занят оптическим служебным сигналом, первое сетевое устройство может определить, что оптический выходной интерфейс 21X является целевым оптическим выходным интерфейсом, взаимосвязь оптоволоконного соединения которого необходимо обнаружить.

[00189] Способ выбора 3

[00190] Первое сетевое устройство хранит список оптоволоконных соединений. Описание списка оптоволоконных соединений см. на этапе 401. Подробности повторно не приводятся. Как показано на фиг.2, если первое сетевое устройство определяет, что в списке оптоволоконных соединений не сохранена взаимосвязь оптоволоконного соединения оптического выходного интерфейса 210, первое сетевое устройство может определить, что оптический выходной интерфейс 210 является целевым оптическим выходным интерфейсом.

[00191] Когда целевой оптический выходной интерфейс определяется первым сетевым устройством, первое сетевое устройство может формировать первую информацию метки. Для получения подробной информации об описаниях конкретного содержимого первой информации метки обратитесь к этапу 401. Подробности повторно не приводятся.

[00192] Этап 705: Первое сетевое устройство формирует оптический сигнал.

[00193] Этап 706: Первое сетевое устройство модулирует первую информацию метки в оптический сигнал, чтобы сформировать модулированный оптический сигнал.

[00194] Этап 707: Первое сетевое устройство отправляет модулированный оптический сигнал из целевого оптического выходного интерфейса целевому оптическому входному интерфейсу.

[00195] Этап 708: Второе сетевое устройство принимает от целевого оптического входного интерфейса модулированный оптический сигнал, который исходит от целевого оптического выходного интерфейса первого сетевого устройства.

[00196] Этап 709: Второе сетевое устройство получает первую информацию метки из модулированного оптического сигнала.

[00197] Этап 710: Второе сетевое устройство получает вторую информацию метки.

[00198] Этап 711: Второе сетевое устройство отправляет первую информацию метки и вторую информацию метки в устройство управления сетью.

[00199] Этап 712: Устройство управления сетью принимает первую информацию метки и вторую информацию метки.

[00200] Этап 713: Устройство управления сетью обнаруживает взаимосвязь оптоволоконного соединения между целевым оптическим входным интерфейсом и целевым оптическим выходным интерфейсом на основе первой информации метки и второй информации метки.

[00201] Для получения подробной информации о процессах на этапах с 705 по 713 в этом варианте осуществления см. этапы с 404 по 412. Подробности повторно не приводятся.

[00202] В соответствии со способом в этом варианте осуществления первое сетевое устройство формирует первую информацию метки и обнаруживает взаимосвязь оптоволоконного соединения целевого оптического выходного интерфейса с использованием первой информации метки. Первое сетевое устройство может непосредственно обнаруживать взаимосвязь оптоволоконного соединения на основе первой информации метки, за счет чего реализуется автоматическое обнаружение взаимосвязи оптоволоконного соединения и повышается эффективность и точность обнаружения оптоволоконного соединения.

[00203] Нижеследующее описывает пример конкретной структуры первого сетевого устройства, предусмотренного в этой заявке, со ссылкой на фиг. 8.

[00204] Как показано на фиг. 8, первое сетевое устройство включает в себя интерфейс 801 управления и связи, загрузчик меток 802, лазер 803, оптический соединитель 804, демультиплексор 805 и по меньшей мере один оптический выходной интерфейс.

[00205] Интерфейс 801 управления и связи выполнен с возможностью обмена информацией с устройством управления сетью. Интерфейс 801 управления и связи, загрузчик меток 802, лазер 803, оптический соединитель 804, демультиплексор 805 и упомянутый по меньшей мере один оптический выходной интерфейс соединены последовательно. В этом варианте осуществления в качестве примера используется то, что первое сетевое устройство включает в себя множество оптических выходных интерфейсов. Упомянутое множество оптических выходных интерфейсов, в частности, включает в себя оптический выходной интерфейс 210 и оптический выходной интерфейс 211 для оптического выходного интерфейса 21X. Для получения подробной информации о конкретных описаниях обратитесь к фиг.2. Подробности повторно не приводятся.

[00206] Форма устройства загрузчика меток 802 в этом варианте осуществления не ограничивается. Например, загрузчик меток 802 может представлять собой одну или несколько программируемых пользователем вентильных матриц (field-programmable gate array, FPGA), специализированных интегральных схем (application specific integrated circuit, ASIC), систем на кристаллах (system on chip, SoC), центральных процессоров (central processing unit, CPU), цифровых сигнальных процессоров (digital signal processor, DSP), блоков микроконтроллеров (micro controller unit, MCU), программируемых логических устройств (programmable logic device, PLD) или других интегрированных микросхем или любую комбинацию вышеперечисленных микросхем или процессоров.

[00207] Например, со ссылкой на вариант осуществления, показанный на фиг. 3A-1 и фиг. 3A-2 загрузчик 802 меток выполнен с возможностью выполнения этапа 301, или загрузчик 802 меток и лазер 803 совместно выполняют этап 301. Лазер 803 выполнен с возможностью выполнения этапа 302 и этапа 303. Лазер 803 дополнительно выполнен с возможностью отправки выходного модулированного оптического сигнала на оптический соединитель 804.

[00208] В другом примере со ссылкой на вариант осуществления, показанный на фиг. 4A и фиг. 4B или фиг. 7A и фиг. 7B, интерфейс 801 управления и связи выполнен с возможностью приема первой информации метки от устройства управления сетью. Для конкретного процесса обратитесь к этапу 403, показанному на фиг. 4A и фиг. 4B. Альтернативно, интерфейс 801 управления и связи выполнен с возможностью приема информации указания от устройства управления сетью. Для конкретного процесса обратитесь к этапу 703, показанному на фиг. 7A и фиг. 7B. Интерфейс 801 управления и связи выполнен с возможностью отправки первой информации метки или информации указания в загрузчик 802 меток.

[00209] Что касается способа 1 формирования на этапе 404, загрузчик 802 меток выполнен с возможностью извлечения информации указания длины волны из первой информации метки. Что касается способа формирования 2 или 4, загрузчик 802 меток выполнен с возможностью отправки принятой первой информации метки на лазер 803. Что касается способа 3 формирования, загрузчик 802 меток выполнен с возможностью определения на основе списка длин волн информации указания длины волны, соответствующей целевому оптическому выходному интерфейсу. Что касается этапа 704, загрузчик 802 меток выполнен с возможностью формирования первой информации метки. Лазер 803 выполнен с возможностью формирования оптического сигнала. Для получения подробной информации о конкретном процессе обратитесь к этапу 404. Подробности повторно не приводятся. Лазер 803 дополнительно выполнен с возможностью модуляции первой информации метки в оптический сигнал, чтобы формировать модулированный оптический сигнал. Для получения подробной информации об описаниях конкретного процесса обратитесь к этапу 405. Лазер 803 дополнительно выполнен с возможностью отправки выходного модулированного оптического сигнала на оптический соединитель 804.

[00210] Оптический соединитель 804 выполнен с возможностью приема модулированного оптического сигнала и отправки модулированного оптического сигнала на демультиплексор 805.

[00211] Необязательно, если оптический соединитель 804 принимает оптический служебный сигнал, а оптический служебный сигнал является оптическим сигналом, который несет служебные данные, оптический соединитель 804 выполнен с возможностью соединения оптического служебного сигнала с модулированным оптическим сигналом и отправки связанного оптического сигнала демультиплексору 805. В этом варианте осуществления источник оптического служебного сигнала не ограничен. Например, оптический служебный сигнал может быть снаружи первого сетевого устройства. В другом примере оптический служебный сигнал исходит из первого сетевого устройства.

[00212] Демультиплексор 805 включает в себя входной порт, и входной порт соединен с оптическим соединителем 804. Демультиплексор 805 дополнительно включает в себя множество выходных портов, и упомянутое множество выходных портов соответственно подключены к упомянутому множеству оптических выходных интерфейсов. Демультиплексор 805 выполнен с возможностью получения оптического сигнала от оптического соединителя 804. Демультиплексор 805 выводит оптический сигнал на соответствующий оптический выходной интерфейс на основе длины волны оптического сигнала.

[00213] Например, демультиплексор 805 принял связанный оптический сигнал, который включает в себя модулированный оптический сигнал и оптический служебный сигнал. Если демультиплексор 805 определяет, что длина волны модулированного оптического сигнала находится в пределах диапазона длин волн, соответствующего оптическому выходному интерфейсу 21X, демультиплексор 805 посылает модулированный оптический сигнал на оптический выходной интерфейс 21X. Оптический выходной интерфейс 21X выполнен с возможностью отправки модулированного оптического сигнала второму сетевому устройству с использованием оптического волокна. Для конкретного процесса отправки обратитесь к вышеприведенным вариантам осуществления способа. Подробности повторно не приводятся. Если демультиплексор 805 определяет, что длина волны оптического служебного сигнала находится в пределах диапазона длин волн, соответствующего оптическому выходному интерфейсу 210, демультиплексор 805 отправляет оптический служебный сигнал на оптический выходной интерфейс 210. Оптический выходной интерфейс 210 выполнен с возможностью отправки оптического служебного сигнала второму сетевому устройству с использованием оптоволокна.

[00214] Необязательно, как показано на фиг. 9, первое сетевое устройство может дополнительно включать в себя модулятор 901. Модулятор выполнен с возможностью получения первой информации метки от загрузчика 802 меток и модуляции первой информации метки в оптический сигнал, выдаваемый лазером 803.

[00215] Как показано на фиг. 8 или фиг. 9 для описания используется пример, в котором первое сетевое устройство включает в себя один лазер. Нижеследующее описывает структуру первого сетевого устройства, включающего в себя множество лазеров, в этом варианте осуществления со ссылкой на фиг. 10.

[00216] Как показано на фиг. 10, первое сетевое устройство включает в себя интерфейс 801 управления и связи, загрузчик меток 802, множество лазеров 803, множество оптических соединителей 804, демультиплексор 805 и множество оптических выходных интерфейсов.

[00217] В частности, упомянутое множество лазеров может включать в себя лазер 1001 и лазеры 1002-100X. Упомянутое множество оптических соединителей включает в себя оптический соединитель 1010 и оптический соединитель 1011 с оптическим соединителем 101X. В этом варианте осуществления в качестве примера для описания используется то, что упомянутое множество лазеров, упомянутое множество оптических соединителей и упомянутое множество оптических выходных интерфейсов соединены отдельно и последовательно. В частности, лазер 1001, оптический соединитель 1010 и оптический выходной интерфейс 210 соединены последовательно; лазер 1002, оптический соединитель 1011 и оптический выходной интерфейс 211 соединены последовательно; и лазер 100X, оптический соединитель 101X и оптический выходной интерфейс 21X соединены последовательно. Демультиплексор 805 отдельно соединен с упомянутым множеством лазеров. Интерфейс 801 управления и связи и загрузчик меток 802 отдельно соединены с упомянутым множеством лазеров. Для передачи оптического служебного сигнала демультиплексор 805 в этом варианте осуществления дополнительно отдельно соединен с упомянутым множеством оптических соединителей.

[00218] Необязательно, в этом варианте осуществления в качестве примера для описания используется то, что один лазер соединен с одним оптическим выходным интерфейсом через один оптический соединитель. В другом примере один лазер может быть альтернативно подключен к множеству оптических выходных интерфейсов через один или несколько оптических соединителей. Необязательно, модулятор может быть дополнительно расположен в первом сетевом устройстве в этом варианте осуществления. Описание модулятора см. на фиг. 9. Подробности повторно не приводятся.

[00219] Для получения подробной информации об описании конкретных функций интерфейса 801 управления и связи и загрузчика 802 меток в этом варианте осуществления см. вариант осуществления, показанный на фиг. 8. Подробности повторно не приводятся. В этом варианте осуществления загрузчик меток 802 определяет целевой оптический выходной интерфейс и формирует модулированный оптический сигнал с помощью лазера, подключенного к целевому оптическому выходному интерфейсу. Например, если загрузчик 802 меток определяет целевой оптический выходной интерфейс 21X, загрузчик 802 меток формирует модулированный оптический сигнал с использованием лазера 100X. Для получения подробной информации о конкретном процессе формирования обратитесь к вышеприведенным вариантам осуществления способа. Подробности повторно не приводятся. Лазер 100X посылает модулированный оптический сигнал на оптический соединитель 101X. Оптический соединитель 101X выполнен с возможностью отправки модулированного оптического сигнала на оптический выходной интерфейс 21X. Оптических выходной интерфейс 21X посылает модулированный оптический сигнал второму сетевому устройству.

[00220] Разница между первым сетевым устройством, показанным на фиг. 10 и показано на фиг. 8 дополнительно заключается в том, что демультиплексор 805 принимает оптический служебный сигнал, и демультиплексор направляет оптический служебный сигнал на соответствующий оптический соединитель на основе длины волны оптического служебного сигнала. Например, если демультиплексор 805 определяет, что длина волны принятого оптического служебного сигнала находится в пределах диапазона длин волн, соответствующего оптическому выходному интерфейсу 210, демультиплексор 805 отправляет оптический служебный сигнал на оптический соединитель 1010, соединенный с оптическим выходным интерфейсом 210. Оптический соединитель 1010 отправляет принятый оптический служебный сигнал на оптический выходной интерфейс 210. Оптический выходной интерфейс 210 отправляет оптический служебный сигнал второму сетевому устройству.

[00221] Далее описывается пример конкретной структуры второго сетевого устройства, предусмотренного в этой заявке, со ссылкой на фиг. 11.

[00222] Как показано на фиг. 11, второе сетевое устройство включает в себя интерфейс 1101 управления и связи, приемник 1130 меток, преобразователь 1103, множество оптических входных интерфейсов и множество оптических разветвителей.

[00223] Для получения подробной информации о конкретных описаниях упомянутого множества оптических входных интерфейсов, то есть оптического входного интерфейса 220 и оптического входного интерфейса 221 к оптическому входному интерфейсу 22Y, обратитесь к фиг. 2. Подробности повторно не приводятся. Упомянутое множество оптических разветвителей соответственно подключено к упомянутому множеству оптических входных интерфейсов. Более конкретно, оптический входной интерфейс 220 соединен с оптическим разветвителем 1101, оптический входной интерфейс 221 соединен с оптическим разветвителем 1102, а оптический входной интерфейс 22Y соединен с оптическим разветвителем 110Y. В этом варианте осуществления в качестве примера для описания используется то, что упомянутое множество оптических входных интерфейсов соответственно подключено к упомянутому множеству оптических разветвителей. В другом примере множество оптических входных интерфейсов могут альтернативно подключаться к одному оптическому разветвителю. Упомянутое множество оптических разветвителей соединено с приемником 1130 меток. Приемник 1130 меток отдельно соединен с преобразователем 1103 и интерфейсом 1101 управления и связи.

[00224] Для получения подробной информации об описании интерфейса 1101 управления и связи обратитесь к описаниям интерфейса 801 управления и связи, показанным на фиг. 8. Для получения подробной информации об описаниях конкретной формы устройства приемника 1130 меток обратитесь к описаниям формы устройства загрузчика 802 меток, показанным на фиг. 8. Подробности повторно не приводятся.

[00225] Например, со ссылкой на фиг. 3A-1 и фиг. 3A-2, целевой оптический входной интерфейс выполнен с возможностью выполнения этапа 305. Оптический разветвитель выполнен с возможностью разделения принятого оптического сигнала для формирования оптического сигнала обнаружения и подлежащего преобразованию оптического сигнала. Оптический разветвитель выполнен с возможностью отправки оптического сигнала обнаружения на приемник 1130 меток и выполнен с возможностью отправки подлежащего преобразованию оптического сигнала на преобразователь 1103. Преобразователь 1103 выполнен с возможностью преобразования подлежащего преобразованию оптического сигнала в оптический служебный сигнал. В частности, например, если оптический входной интерфейс 22Y принимает оптический сигнал, оптический разветвитель 110Y выполнен с возможностью разделения оптического сигнала для формирования оптического сигнала обнаружения и подлежащего преобразованию оптического сигнала. Для получения подробной информации о конкретных описаниях разделения обратитесь к этапу 306. Подробности повторно не приводятся.

[00226] Приемник 1130 меток выполнен с возможностью выполнения этапа 306 и этапа 307. Приемник 1130 меток отправляет первую информацию метки и вторую информацию метки в интерфейс 1101 управления и связи. Интерфейс 1101 управления и связи выполнен с возможностью выполнения этапа 308.

[00227] Второе сетевое устройство в этом варианте осуществления может также использоваться в варианте осуществления способа, показанном на фиг. 4A и фиг. 4B или фиг. 7A и фиг. 7B. Для конкретных описаний обратитесь к предшествующим описаниям фиг. 3A-1 и фиг. 3A-2. Подробности повторно не приводятся.

[00228] Нижеследующее описывает конкретную структуру устройства управления сетью, предусмотренного в этой заявке, со ссылкой на фиг. 12.

[00229] Как показано на фиг. 12, устройство управления сетью включает в себя сетевой интерфейс 1202, процессор 1201 и память 1203, которые последовательно соединены с помощью шины. Устройство управления сетью выполнено с возможностью обмена информацией с первым сетевым устройством и вторым сетевым устройством.

[00230] Процессор 1201 может включать в себя один или несколько центральных процессоров (central processing units, CPU). Память 1203 выполнена с возможностью хранения программы. Программа может включать в себя один или несколько модулей (не показаны на фигуре), и каждый модуль может включать в себя ряд управляющих операций, относящихся к устройству управления сетью. Далее процессор 1201 выполняет ряд управляющих операций в памяти 1203.

[00231] Что касается варианта осуществления, показанного на фиг. 3A-1 и фиг. 3A-2, сетевой интерфейс 1202 выполнен с возможностью выполнения этапа 309, и сетевой интерфейс 1202 отправляет полученную первую информацию метки и вторую информацию метки в процессор 1201. Процессор 1201 выполнен с возможностью выполнения этапа 310.

[00232] Что касается варианта осуществления, показанного на фиг. 4A и фиг. 4B, процессор 1201 выполнен с возможностью выполнения этапа 401 и отправки сформированной первой информации метки на сетевой интерфейс 1202, а сетевой интерфейс 1202 выполнен с возможностью выполнения этапа 402. Сетевой интерфейс 1202 выполнен с возможностью выполнения этапа 410, и сетевой интерфейс 1202 отправляет полученную первую информацию метки и вторую информацию метки в процессор 1201. Процессор 1201 выполнен с возможностью выполнения этапа 411.

[00233] Что касается варианта осуществления, показанного на фиг. 7A и фиг. 7B, процессор 1201 выполнен с возможностью выполнения этапа 701 и отправки сформированной информации указания на сетевой интерфейс 1202, а сетевой интерфейс 1202 выполнен с возможностью выполнения этапа 702. Сетевой интерфейс 1202 выполнен с возможностью выполнения этапа 711, и сетевой интерфейс 1202 отправляет полученную первую информацию метки и вторую информацию метки в процессор 1201. Процессор 1201 выполнен с возможностью выполнения этапа 712.

[00234] Термин «и/или» в этой заявке может описывать только отношение ассоциации для описания ассоциированных объектов и означает, что могут существовать три отношения. Например, A и/или B могут представлять следующие три случая: Существует только A, существуют как A, так и B, и существует только B. Кроме того, символ «/» в настоящей заявке обычно указывает на отношение «или» между связанными объектами.

[00235] В описании, формуле изобретения и сопровождающих чертежах этой заявки такие термины, как «первый» и «второй», предназначены для различения сходных объектов, но не обязательно указывают конкретный порядок или последовательность. Следует понимать, что данные, используемые таким образом, являются взаимозаменяемыми при надлежащих обстоятельствах, так что варианты осуществления, описанные здесь, могут быть реализованы в порядке, отличном от порядка, проиллюстрированного или описанного здесь. Кроме того, термины «включать в себя», «иметь» и любые другие варианты предназначены для охвата неисключительных включений, например, процесс, способ, система, продукт или устройство, включающие ряд этапов или модулей, не обязательно являются ограничивается четко указанными этапами или модулями, но может включать в себя другие этапы или модули, которые четко не указаны или присущи такому процессу, способу, продукту или устройству.

[00236] Вышеприведенные варианты осуществления предназначены только для описания технических решений настоящего изобретения, но не для ограничения настоящего изобретения. Хотя настоящее изобретение подробно описано со ссылкой на вышеизложенные варианты осуществления, специалисты в данной области техники должны понимать, что они могут по-прежнему вносить модификации в технические решения, описанные в предшествующих вариантах осуществления, или делать эквивалентные замены некоторых их технических характеристик без выходя за рамки объема технических решений вариантов осуществления настоящего изобретения.

Изобретение относится к области оптоволоконной связи. Техническим результатом является эффективное уменьшение объема информации, которую необходимо обрабатывать устройству управления сетью для обнаружения взаимосвязи оптоволоконного соединения, и повышение эффективности обнаружения взаимосвязи оптоволоконного соединения. Упомянутый технический результат достигается за счет того, что первое сетевое устройство получает первую информацию метки, где первая информация метки используется для указания целевого оптического выходного интерфейса, а целевой оптический выходной интерфейс является одним из по меньшей мере одного оптического выходного интерфейса первого сетевого устройства; первое сетевое устройство формирует оптический сигнал, при этом длина волны оптического сигнала находится в пределах диапазона длин волн, соответствующего целевому оптическому выходному интерфейсу; первое сетевое устройство модулирует первую информацию метки в оптический сигнал, чтобы формировать модулированный оптический сигнал; и первое сетевое устройство отправляет модулированный оптический сигнал от целевого оптического выходного интерфейса целевому оптическому входному интерфейсу второго сетевого устройства, чтобы обнаруживать взаимосвязь оптоволоконного соединения между целевым оптическим выходным интерфейсом и целевым оптическим входным интерфейсом. 4 н. и 11 з.п. ф-лы, 16 ил.

1. Способ обнаружения оптоволоконного соединения, содержащий:

получение первым сетевым устройством первой информации метки, при этом первая информация метки используется для указания целевого оптического выходного интерфейса, первое сетевое устройство имеет по меньшей мере один оптический выходной интерфейс, а целевой оптический выходной интерфейс является одним из упомянутого по меньшей мере одного оптического выходного интерфейса;

формирование первым сетевым устройством оптического сигнала, при этом длина волны оптического сигнала находится в пределах диапазона длин волн, соответствующего целевому оптическому выходному интерфейсу;

модуляцию первым сетевым устройством первой информации метки оптического сигнала для формирования модулированного оптического сигнала; и

отправку первым сетевым устройством модулированного оптического сигнала от целевого оптического выходного интерфейса целевому оптическому входному интерфейсу второго сетевого устройства для обнаружения взаимосвязи оптоволоконного соединения между целевым оптическим выходным интерфейсом и целевым оптическим входным интерфейсом.

2. Способ по п. 1, в котором формирование первым сетевым устройством оптического сигнала содержит:

получение первым сетевым устройством информации указания длины волны, при этом информация указания длины волны используется для указания диапазона длин волн целевого оптического выходного интерфейса; и

формирование первым сетевым устройством оптического сигнала на основе информации указания длины волны.

3. Способ по п. 2, в котором первая информация метки содержит, по меньшей мере, информацию указания длины волны.

4. Способ по любому из пп. 1-3, в котором первое сетевое устройство подключено к устройству управления сетью, а получение первым сетевым устройством первой информации метки содержит:

прием первым сетевым устройством первой информации метки от устройства управления сетью.

5. Способ по любому из пп. 1-3, в котором первое сетевое устройство подключено к устройству управления сетью, и перед получением первым сетевым устройством первой информации метки способ дополнительно содержит:

прием первым сетевым устройством информации указания от устройства управления сетью, при этом информация указания используется для инициирования обнаружения оптоволоконного соединения первого сетевого устройства; и

получение первым сетевым устройством первой информации метки содержит:

формирование первым сетевым устройством первой информации метки на основе информации указания.

6. Способ по п. 5, в котором формирование первым сетевым устройством первой информации метки на основе информации указания содержит:

обнаружение первым сетевым устройством того, занят ли целевой оптический выходной интерфейс оптическим служебным сигналом; и

формирование первым сетевым устройством первой информации метки на основе информации указания, если целевой оптический выходной интерфейс не занят оптическим служебным сигналом.

7. Способ обнаружения оптоволоконного соединения, содержащий:

прием вторым сетевым устройством от целевого оптического входного интерфейса модулированного оптического сигнала, поступающего от целевого оптического выходного интерфейса первого сетевого устройства, при этом целевой оптический входной интерфейс является одним из по меньшей мере одного из оптических входных интерфейсов второго сетевого устройства;

получение вторым сетевым устройством первой информации метки из модулированного оптического сигнала, при этом первая информация метки используется для указания целевого оптического выходного интерфейса; и

получение вторым сетевым устройством второй информации метки, при этом вторая информация метки используется для указания целевого оптического входного интерфейса, а первая информация метки и вторая информация метки используются для обнаружения взаимосвязи оптоволоконного соединения между целевым оптическим входным интерфейсом и целевым оптическим выходным интерфейсом.

8. Способ по п. 7, в котором второе сетевое устройство подключено к устройству управления сетью, и способ дополнительно содержит:

отправку вторым сетевым устройством первой информации метки и второй информации метки в устройство управления сетью.

9. Способ по п. 7, при этом способ дополнительно содержит:

обнаружение вторым сетевым устройством взаимосвязи оптоволоконного соединения между целевым оптическим входным интерфейсом и целевым оптическим выходным интерфейсом на основе первой информации метки и второй информации метки.

10. Способ по п. 9, при этом способ дополнительно содержит:

отправку вторым сетевым устройством информации указания оптоволоконного соединения первому сетевому устройству, при этом информация указания оптоволоконного соединения используется для указания взаимосвязи оптоволоконного соединения между целевым оптическим входным интерфейсом и целевым оптическим выходным интерфейсом.

11. Способ по п. 9, в котором второе сетевое устройство подключено к устройству управления сетью, и способ дополнительно содержит:

отправку вторым сетевым устройством информации указания оптоволоконного соединения в устройство управления сетью, при этом информация указания оптоволоконного соединения используется для указания взаимосвязи оптоволоконного соединения между целевым оптическим входным интерфейсом и целевым оптическим выходным интерфейсом.

12. Способ по любому из пп. 7-11, в котором получение вторым сетевым устройством первой информации метки из модулированного оптического сигнала содержит:

получение вторым сетевым устройством первой информации метки на основе изменения интенсивности мощности модулированного оптического сигнала.

13. Первое сетевое устройство, содержащее последовательно соединенные загрузчик меток, лазер, демультиплексор и по меньшей мере один оптический выходной интерфейс, при этом

загрузчик меток выполнен с возможностью получения первой информации метки, при этом первая информация метки используется для указания целевого оптического выходного интерфейса, а целевой оптический выходной интерфейс является одним из упомянутого по меньшей мере одного оптического выходного интерфейса;

лазер выполнен с возможностью формирования оптического сигнала, при этом длина волны оптического сигнала находится в пределах диапазона длин волн, соответствующего целевому оптическому выходному интерфейсу, и лазер дополнительно выполнен с возможностью модуляции первой информации метки в оптический сигнал, чтобы формировать модулированный оптический сигнал; и

демультиплексор выполнен с возможностью отправки модулированного оптического сигнала от целевого оптического выходного интерфейса целевому оптическому входному интерфейсу второго сетевого устройства, чтобы обнаруживать взаимосвязь оптоволоконного соединения между целевым оптическим выходным интерфейсом и целевым оптическим входным интерфейсом.

14. Первое сетевое устройство по п. 13, в котором

загрузчик меток выполнен с возможностью получения информации указания длины волны, где информация указания длины волны используется для указания диапазона длин волн целевого оптического выходного интерфейса; и

лазер выполнен с возможностью формирования оптического сигнала на основе информации указания длины волны.

15. Второе сетевое устройство, содержащее множество оптических входных интерфейсов и приемник меток, которые последовательно соединены, при этом приемник меток выполнен с возможностью:

приема от целевого оптического входного интерфейса модулированного оптического сигнала, поступающего от целевого оптического выходного интерфейса первого сетевого устройства, при этом целевой оптический входной интерфейс является одним из упомянутого множества оптических входных интерфейсов второго сетевого устройства;

получения первой информации метки из модулированного оптического сигнала, при этом первая информация метки используется для указания целевого оптического выходного интерфейса; и

получения второй информации метки, при этом вторая информация метки используется для указания целевого оптического входного интерфейса, а первая информация метки и вторая информация метки используются для обнаружения взаимосвязи оптоволоконного соединения между целевым оптическим входным интерфейсом и целевым оптическим выходным интерфейсом.
