Сетчатый экран Российский патент 2024 года по МПК F41H5/02 F41H3/00 F41H11/00

Изобретение относится к системам защиты подвижных средств или неподвижных сооружений от воздействия кумулятивных боеприпасов, ударных беспилотников и т.п.

Известен сетчатый экран, устанавливаемый на расстоянии от наружных стенок защищаемой конструкции (DE 3337115 А1, опуб., 11.02.1988).

Недостатками известного экрана являются необходимость использования каркасной конструкции для удержания экрана и его натяжения. При этом отсутствие собственной упругости экрана и жесткости, направленной навстречу воздействию на него, влечет за собой необходимость отдаления экрана от стенок защищаемой конструкции и использования для удержания экрана удлиненных элементов каркасной конструкции.

Технической проблемой является создание компактной конструкции, как в боевом, так и в транспортировочном положении (при использовании на транспортных средствах), надежной и легко раскладываемой из транспортировочного положения.

Техническим результатом является достижение компактности конструкции, простота и высокая скорость развертывания экрана, а также надежность из-за повышенной жесткости развернутого экрана.

Проблема решается, и технический результат достигается тем, что сетчатый экран, устанавливаемый на расстоянии от наружных стенок защищаемой конструкции, согласно изобретению, выполнен из упругого материала и снабжен средством, воздействующим на периферийные части экрана, в направлении к его средней части с возможностью упругого выгибания экрана в направлении от стенок защищаемой конструкции.

Технический результат достигается также тем, что средства, воздействующие на экран, могут быть расположены с возможностью воздействия в одном направлении и выгибания экрана в виде арочной конструкции.

Технический результат достигается также тем, что средства, воздействующие на экран, могут быть расположены с возможностью воздействия в радиальных направлениях и выгибания экрана в виде купольной конструкции.

Технический результат достигается также тем, что средство, воздействующее на периферийные части экрана, может быть связано со средством управления, расположенным внутри защищаемой конструкции.

Технический результат достигается также тем, что он может быть выполнен из плетеной металлической сетки.

Изобретение поясняется при помощи чертежей.

На фиг. 1 показана схема расположения экрана в неразвернутом или транспортировочном положении;

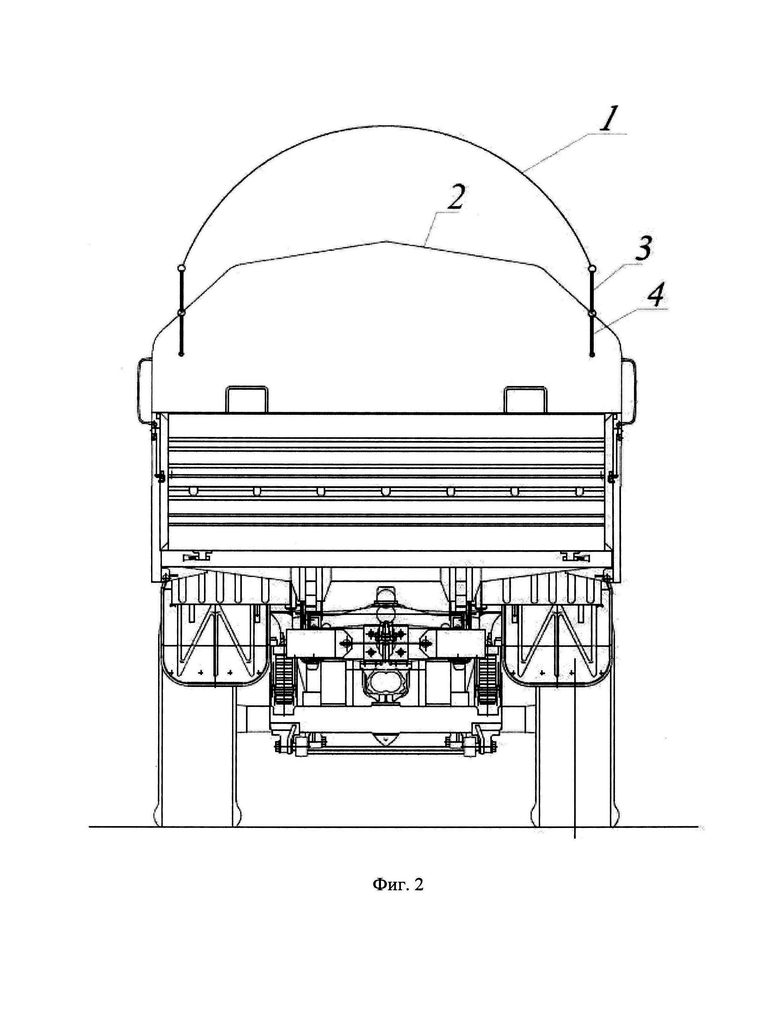

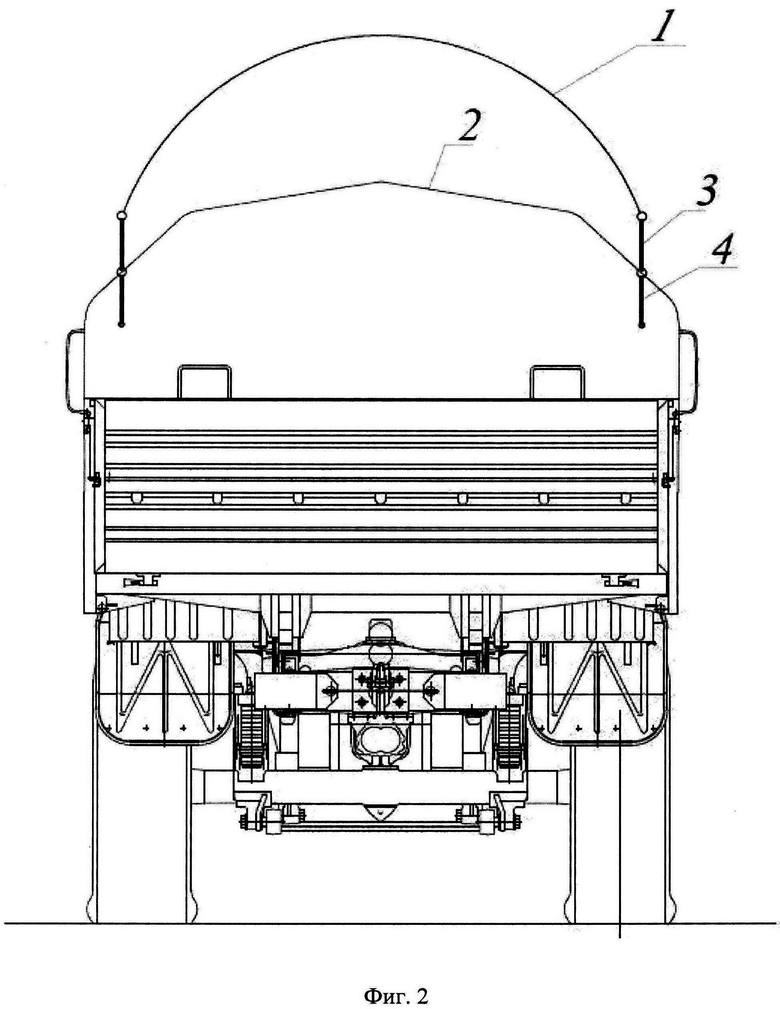

На фиг. 2 - то же, в развернутом положении.

Описываемый сетчатый экран 1 устанавливается на расстоянии от наружных стенок 2 защищаемой конструкции, например, кузова транспортного средства или стационарного защитного сооружения. Экран 1 выполнен из упругого материала и снабжен средством 3, воздействующим на периферийные части экрана 1, в направлении к его средней части с возможностью упругого выгибания экрана 1 в направлении от стенок 2 защищаемой конструкции.

Средства 3, воздействующие на экран 1, могут быть расположены с возможностью воздействия в одном направлении или во встречных направлениях и выгибания экрана в виде арочной конструкции.

Средства 3, воздействующие на экран 1, могут быть расположены с возможностью воздействия в радиальных направлениях и выгибания экрана 1 в виде купольной конструкции.

Средство 3, воздействующее на периферийные части экрана 1, может быть связано со средством управления 4, расположенным внутри защищаемой конструкции.

Экран 1 может быть выполнен из плетеной металлической сетки.

Описываемый экран 1 используется следующим образом. Он закрепляется снаружи стенок 2. В неразвернутом положении, например, транспортировочном положении на транспортном средства, он может быть уложен непосредственно на стенку (крышу) или на некотором расстоянии от нее. Экран 1 может быть закреплен своими периферийными частями на средствах 3 воздействия на экран 1.

Развертывание экрана 1 с установкой его в боевое положение защиты осуществляют путем воздействия на его периферийные части при помощи средств воздействия 3, которые могут быть выполнены в виде рычажных систем. Средствами 3 осуществляют нажим в сторону центральной части экрана 1. При этом центральная часть экрана 1 выгибается наружу от стенок 2, навстречу предполагаемому воздействию кумулятивных боеприпасов, ударных беспилотников и т.п. Форма выгнутого экрана 1 зависит от направления воздействия на него средствами 3, а также от их количества и места их крепления к экрану 1. Развернутый экран 1 может принять форму арки, купола или иной фигуры.

Управление средствами 3 может осуществляться как с наружной стороны стенок 2, так и изнутри защищаемой конструкции при помощи средств управления 4, которые могут быть выполнены в виде рычажной системы, непосредственно связанной со средствами воздействия 3, так и в виде электрической, гидравлической или иной дистанционной системы.

Так как экран выполнен упругим, например, в виде плетеной металлической сетки, то после снятия воздействия на него, его форма возвращается в прежнее положение, транспортировочное. При использовании его на транспортном средстве, то в транспортировочном положении экран 1 может быть установлен над крышей кузова, кабины.

Наличие у экрана 1 собственной упругости повышает его жесткость после деформации при развертывании.

При этом экран 1 в неразвернутом положении практически не занимает места. Средства воздействия 3 также являются малогабаритными, так как величина дистанции экрана от стенок 2, в отличие от известного уровня техники, не зависит от длины рычагов средств 3, в силу упругости и достаточной жесткости развернутого экрана 1.

Таким образом, описываемое изобретения обладает простой конструкцией, занимает минимум места как в транспортировочном, так и в развернутом положении. Экран достаточно легко и быстро деформируется и принимает требуемую форму, создавая жесткую, надежную защиту на требуемом расстоянии от стенок 2 защищаемой конструкции.

Изобретение относится к системам защиты подвижных средств или неподвижных сооружений от воздействия кумулятивных боеприпасов, ударных беспилотников. Cетчатый экран, устанавливаемый на расстоянии от наружных стенок защищаемой конструкции, выполнен из упругого материала и снабжен средством, воздействующим на периферийные части экрана, в направлении к его средней части с возможностью упругого выгибания экрана в направлении от стенок защищаемой конструкции. Достигается компактность конструкции, простота и высокая скорость развертывания экрана, а также надежность из-за повышенной жесткости развернутого экрана. 4 з.п. ф-лы, 2 ил.

1. Сетчатый экран, устанавливаемый на расстоянии от наружных стенок защищаемой конструкции, отличающийся тем, что он выполнен из упругого материала и снабжен средством, воздействующим на периферийные части экрана, в направлении к его средней части с возможностью упругого выгибания экрана в направлении от стенок защищаемой конструкции.

2. Экран по п. 1, отличающийся тем, что средства, воздействующие на экран, расположены с возможностью воздействия в одном направлении и выгибания экрана в виде арочной конструкции.

3. Экран по п. 1, отличающийся тем, что средства, воздействующие на экран, расположены с возможностью воздействия в радиальных направлениях и выгибания экрана в виде купольной конструкции.

4. Экран по п. 1, отличающийся тем, что средство, воздействующее на периферийные части экрана, связано со средством управления, расположенным внутри защищаемой конструкции.

5. Экран по п. 1, отличающийся тем, что он выполнен из плетеной металлической сетки.
