УСТРОЙСТВО ТОРМОЖЕНИЯ НАКАТА ЗАТВОРА СТРЕЛКОВОГО ОРУЖИЯ Российский патент 2024 года по МПК F41A3/00

Область техники, к которой относится изобретение

Настоящее изобретение относится к области стрелкового оружия. Решение может быть использовано при производстве образцов стрелкового оружия на базе карабинов серии AR. Более конкретно заявленное изобретение раскрывает устройство торможения наката затвора стрелкового оружия.

Уровень техники

В уровне техники известно изобретение по патенту № 2705410 «Автоматическое огнестрельное оружие с автоматикой на основе инерционной системы», опубликовано 07.11.2019 г.

Изобретение раскрывает автоматическое огнестрельное оружие с автоматикой на основе инерционной системы, которое состоит из ствольной коробки, ствола, затворной рамы с затвором, отбойной и возвратной пружины, ударно-спускового механизма, механизма боепитания, прицельных приспособлений, устройства для фиксации отбойной пружины в сжатом состоянии, механизма согласования момента снятия фиксации отбойной пружины с выстрелом, рычаг для сжатия при ручной перезарядке дополнительной отбойной пружины с последующим спуском. Технический результат - обеспечение уверенной, стабильной работы инерционной системы автоматики.

Недостатком известного технического решения является излишняя скорость работа автоматики, приведенная на стр. 7 описания изобретения к патенту: «Техническим результатом, обеспечиваемым приведенной совокупностью признаков, является создание конструкции огнестрельного оружия, имеющего уверенную, стабильную работу инерционной системы автоматики из-за повышенных скоростей работы автоматики и увеличенного объема отбора энергии отдачи оружия». Повышенная скорость энергии автоматики в описанной схеме ведёт к увеличению ощущаемой стрелком отдачи из-за высокой скорости массивных подвижных элементов. Также описанная схема автоматики неприменима в карабинах системы AR без существенного изменения конструктива оружия.

Раскрытие сущности изобретения

Заявляемое изобретение направлено на устранение недостатков предшествующего уровня техники и на ускорение осуществления второго и последующих прицельных выстрелов, улучшение кучности повторных прицельных выстрелов, повышение срока службы стрелкового оружия.

Техническим результатом предлагаемого изобретения является облегчение удара затвора о ствол в конце перезарядки оружия, что уменьшает колебание ствола после выстрела и позволяет сделать повторные прицельные выстрелы с большей точностью и скоростью. Дополнительным техническим результатом может служить увеличение срока службы стрелкового оружия и уменьшение износа оружия за счет снижения ударных нагрузок на затвор и ствол оружия.

Технический результат достигается за счет устройства торможения наката затвора стрелкового оружия, которое представляет собой пружину наката, установленную вдоль верхней плоскости П-образного профиля рукоятки взведения, прикрепленную к ней посредством крепежных элементов, и выполненную в виде плоской пластины, изогнутой так, что один ее конец вогнут вниз и образованная им вогнутая часть расположена за гребнем затвора, а другой конец изогнут с возможностью фиксации его вокруг поперечного штифта, при этом средняя часть выполнена плоской.

В варианте осуществления изобретения пружина наката может быть изготовлена из пружинной стали и выполнена закаленной для сохранения пружинящих свойств.

В другом варианте реализации изобретения крепежные элементы могут представлять собой поперечные штифты и/или заклепки.

Краткое описание чертежей

На фиг. 1 представлен общий вид стрелкового оружия с устройством торможения наката затвора в начальном положении, в разрезе.

На фиг. 2 представлен общий вид оружия с устройством торможения наката затвора, согласно которому затвор находится в крайнем заднем положении, в разрезе.

На фиг. 3 представлен общий вид оружия с устройством торможения наката затвора, согласно которому затвор подходит к вогнутой части пружины, в разрезе.

На фиг. 4 представлен общий вид оружия с устройством торможения наката затвора, согласно которому пружина сжата затвором, теряя энергию, в разрезе.

На фиг. 5 представлено изображение оружия с устройством торможения наката затвора, согласно которому затвор находится в начальном положении, упершись в ствол, пружина распрямляется, в разрезе.

На фиг. 6 представлен вариант крепления пружины наката поперечными штифтами.

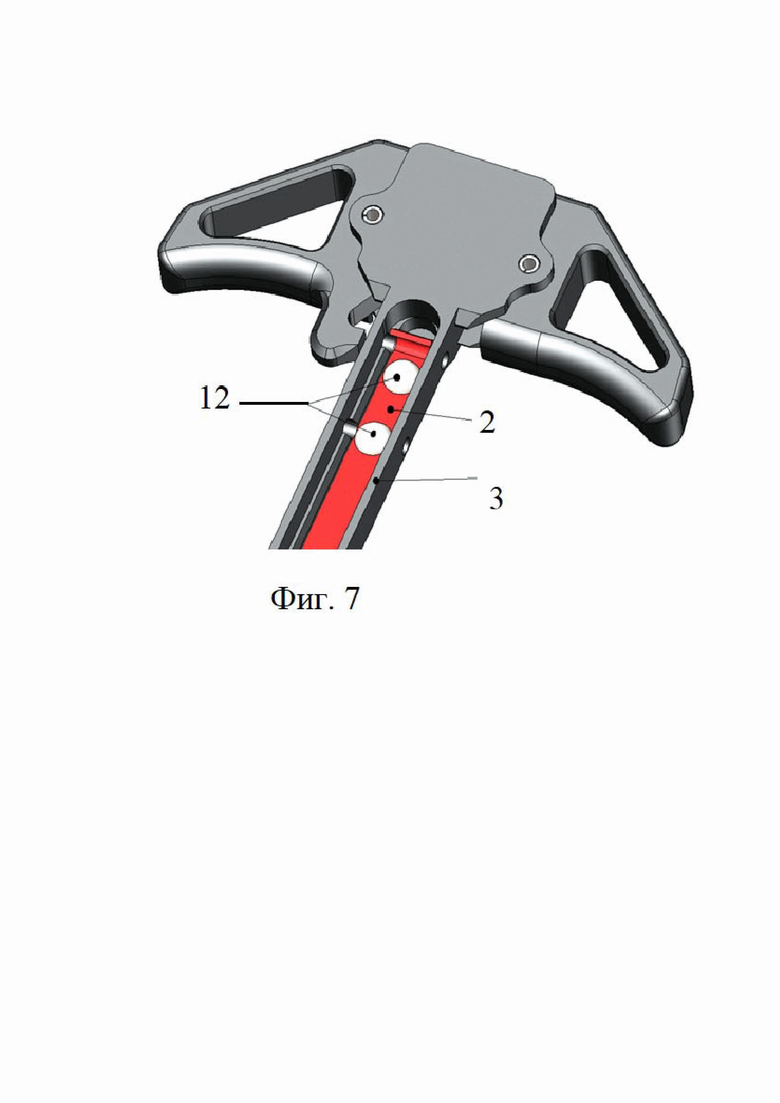

На фиг. 7 представлен другой вариант крепления пружины наката - заклепками.

Осуществление изобретения

Общий вид стрелкового оружия с устройством торможения наката затвора представлен на фиг. 1-5.

Устройство торможения наката затвора установлено в ствольную коробку 1 оружия, имеющую внутри продольное отверстие, которое с одной стороны закупорено стволом 11, а с другой через спусковую коробку 10, присоединенную к ствольной коробке штифтами (не показаны), продолжено трубой приклада 9, в торец которой упирается расположенная внутри трубы возвратная пружина 8.

В продольном отверстии расположен затвор 5, винтами 6 соединенный с гребнем 4, который верхней своей частью находится внутри П-образного профиля рукоятки взведения 3, не касаясь её. Вдоль верхней плоскости указанного П-образного профиля к рукоятке взведения 3 прикреплена поперечными штифтами 7, как показано на фиг. 6, либо заклепками 12, как показано на фиг. 7, тонкая плоская пластина 2, которая представляет собой пружину наката 2, изготовленная из пружинной стали и закалённая для сохранения пружинящих свойств, изогнутая таким образом, что в состоянии покоя она имеет форму, показанную на фиг. 1 - вогнутая вниз с одного конца (вогнутая часть расположена за гребнем затвора), плоская в середине и завернутая для установки вокруг поперечного штифта на другом конце.

Работа устройства выглядит следующим образом: на фиг. 1 изображено начальное положение, согласно которому затвор 5 под воздействием возвратной пружины 8 упирается в ствол 11. Далее происходит выстрел, под воздействием энергии пороховых газов затвор 5 отходит назад, сжимая как возвратную пружину 8, так и пружину наката 2. При этом затвор теряет скорость при сжатии пружины наката 2, но, так как на этом этапе движения затвора его скорость наибольшая, это не влияет на работу автоматики. Затвор доходит до положения, как показано на фиг. 2, под воздействием возвратной пружины 8 начинает движение вперед, проходит положение, представленное на фиг. 3, и далее в положении, как показано на фиг. 4, сжимает пружину наката 2. Так как на этом этапе затвор 5 двигается только под воздействием возвратной пружины 8, скорость, потерянная на усилии сжатия пружины наката 2, является существенной частью его общей скорости, и его скорость снижается. Затвор 5 возвращается в положение, изображенное на фиг. 5, которое является идентичным начальному положению, ударяясь о ствол 11, при этом за счет потерянной на сжатие пружины наката 2 энергии, оружию передается меньший удар по сравнению с карабином без системы наката. Далее пружина наката 2 распрямляется.

По результатам проведенных испытаний карабин на базе AR, оснащенный системой торможения наката затвора, показал поперечник между попаданиями двух быстрых выстрелов подряд на дистанции 10 м на 12 мм меньше (среднее значение), по сравнению с аналогом, что показывает достижение заявленного технического результата.

Перечень используемых обозначений:

1. Ствольная коробка.

2. Пружина наката.

3. Рукоятка взведения.

4. Гребень.

5. Затвор.

6. Винты.

7. Штифты.

8. Возвратная пружина.

9. Труба приклада.

10. Спусковая коробка.

11. Ствол.

12. Заклепки.

Устройство торможения наката затвора стрелкового оружия содержит пружину наката, которая установлена вдоль верхней плоскости П-образного профиля рукоятки взведения, прикреплена к ней посредством крепежных элементов и выполнена в виде плоской пластины. Пружина изогнута так, что один ее конец вогнут вниз, и образованная им вогнутая часть расположена за гребнем затвора, а другой конец изогнут с возможностью фиксации его вокруг поперечного штифта. Средняя часть пружины выполнена плоской. Технический результат - повышение точности и скорости повторных выстрелов, увеличение срока службы стрелкового оружия и уменьшение износа оружия. 2 з.п. ф-лы, 7 ил.

1. Устройство торможения наката затвора стрелкового оружия, представляющее собой пружину наката, установленную вдоль верхней плоскости П-образного профиля рукоятки взведения, прикрепленную к ней посредством крепежных элементов и выполненную в виде плоской пластины, изогнутой так, что один ее конец вогнут вниз, и образованная им вогнутая часть расположена за гребнем затвора, а другой конец изогнут с возможностью фиксации его вокруг поперечного штифта, при этом средняя часть выполнена плоской.

2. Устройство по п. 1, в котором пружина наката изготовлена из пружинной стали и выполнена закаленной для сохранения пружинящих свойств.

3. Устройство по п. 1, в котором крепежные элементы представляют собой поперечные штифты и/или заклепки.
