Карабин на базе AR с системой гидробуфера Российский патент 2025 года по МПК F41A3/00

Область техники, к которой относится изобретение

Настоящее изобретение относится к области стрелкового оружия. Более конкретно заявляемое изобретение относится к карабинам на базе AR с системой гидробуфера.

Уровень техники

Из заявки на изобретение US 3977296 известен буфер, имеющий трубчатый корпус, герметизированный на заднем конце бампером, приспособленным для зацепления с концом удлинителя ствольной коробки, и поршнем на переднем конце, приспособленным для зацепления с возвратно-поступательным движением затвора и узла держателя. Буфер 64 имеет наружный кольцевой направляющий фланец 68, который служит посадочным местом для коаксиально расположенной рабочей пружины 46, в дополнение к направлению возвратно-поступательного перемещения буфера 64. Внутри корпуса 66 цилиндрическая полость 70 проходит от заднего конца до места, примыкающего к его передней части. Внутри заднего торца полости 70 расположена заглушка 72, которая в первую очередь выполняет функцию пылезащитного уплотнения и пружинного фиксатора, но также действует как амортизатор для дальнейшей минимизации ударных волн и вибраций, когда буфер соприкасается с концом удлинителя 16 ствольной коробки в положении отдачи. Недостатком указанного изобретения является то, что оно не обладает механизмом регулировки по длине.

Из патента на изобретение US 7131367 известен гидравлического буфера затвора для автоматического огнестрельного оружия. Гидравлический буфер 20 включает в себя по существу цилиндрический корпус 24, который включает в себя наружный кольцевой направляющий фланец 27, примыкающий к ближайшему открытому концу или полости, размер которой рассчитан на удержание ряда компоненты и к которым присоединен поршневой узел 30. Поршневой узел 30 включает в себя крышку 34 поршня, выступающий шток 38 поршня и головку 42 поршня. Кольцевой направляющий фланец 27 и колпачок 34 поршня содержат три (3) выступа 29, 35, расположенные по окружности, соответственно. Противоположный или дальний конец корпуса 24 буфера включает эластомерный выступ 46, который, удерживается в торцевой полости 47 корпуса 24. Головка 42 поршня расположена в пределах буферного корпуса 24, в то время как крышка 34 поршня подпружинена к затворной раме в сборе 215, огнестрельного оружия 200. Недостатком указанного изобретения является то, что оно не обладает механизмом регулировки по длине.

Раскрытие сущности изобретения

Заявляемое изобретение направлено на устранение недостатков предшествующего уровня техники и на решение следующей задачи: повышение точности повторных выстрелов путем уменьшения смещения точки прицеливания от отдачи.

Техническим результатом предлагаемого изобретения является уменьшение расстояния между точками попадания при произведении двух и более выстрелов в быстром темпе.

Технический результат достигается путем регулировки общей длины изделия за счет конструкции карабина на базе AR с системой гидробуфера, включающего гильзу, внутри которой расположен аккумулятор со штоком и головкой буфера, и установленный в ствольной коробке, к которой посредством соединения с корпусом присоединена труба буфера так, что является продолжением внутреннего продольного отверстия ствольной коробки, в которой расположен затвор, снабженный пяткой затвора, установленной с возможностью упора в гидробуфер, при этом в торце трубы расположена пружина с возможностью толкания гильзы в направлении затвора, таким образом, чтобы после выстрела затвор, толкая буфер, преодолел минимально необходимое для перезаряжания оружия и взведения ударно-спускового механизма расстояние, после чего буфер начинал сжиматься о дно трубы буфера, плавно тормозя затвор и предотвращая удар, тем самым снижая отдачу от удара затвора с буфером в трубу буфера.

Аккумулятор гидробуфера содержит камеры с гидравлической жидкостью для создания сопротивления на штоке 7 при перекачивании им жидкости из камеры в камеру.

Краткое описание чертежей

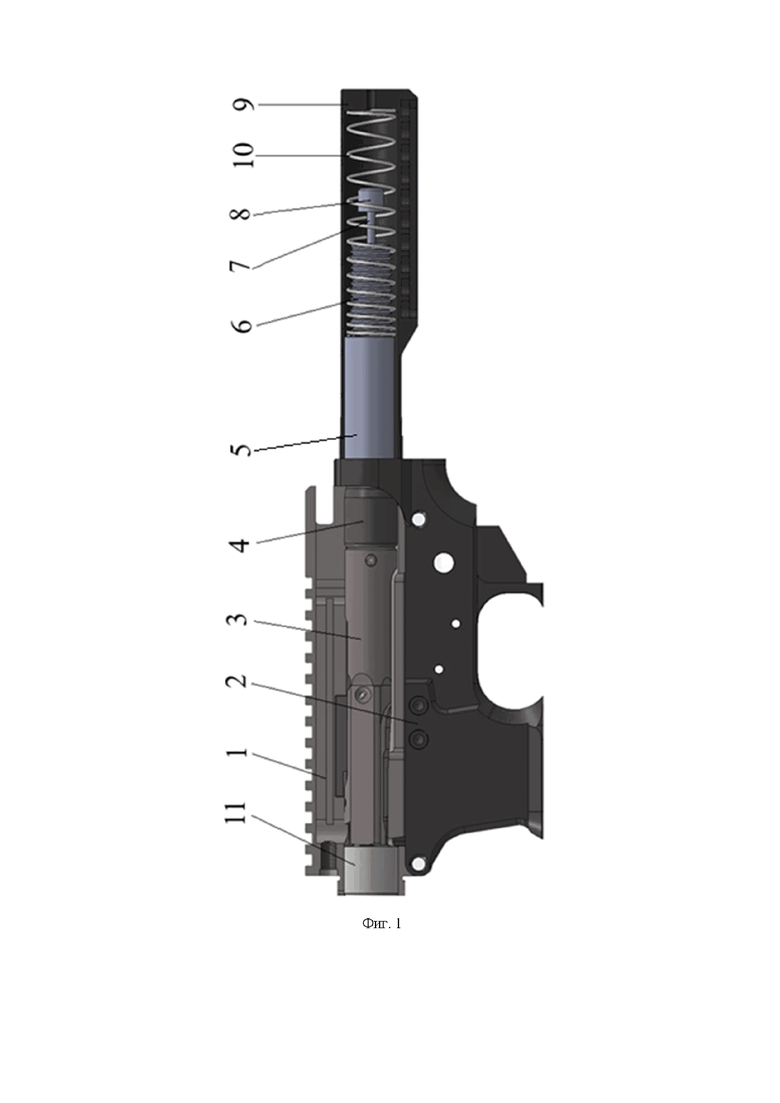

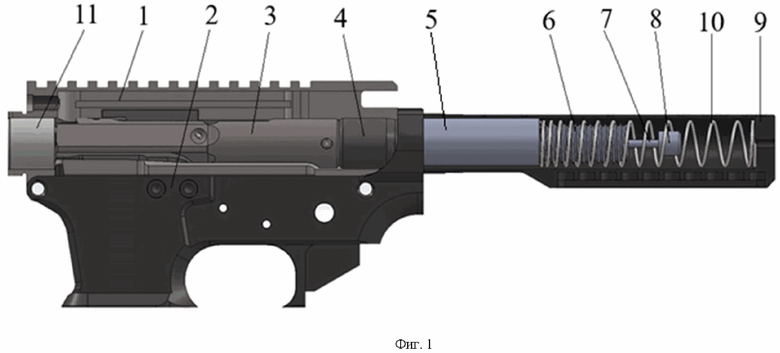

На фиг. 1 представлен общий вид оружия с регулируемым гидробуфером в состоянии покоя в разрезе.

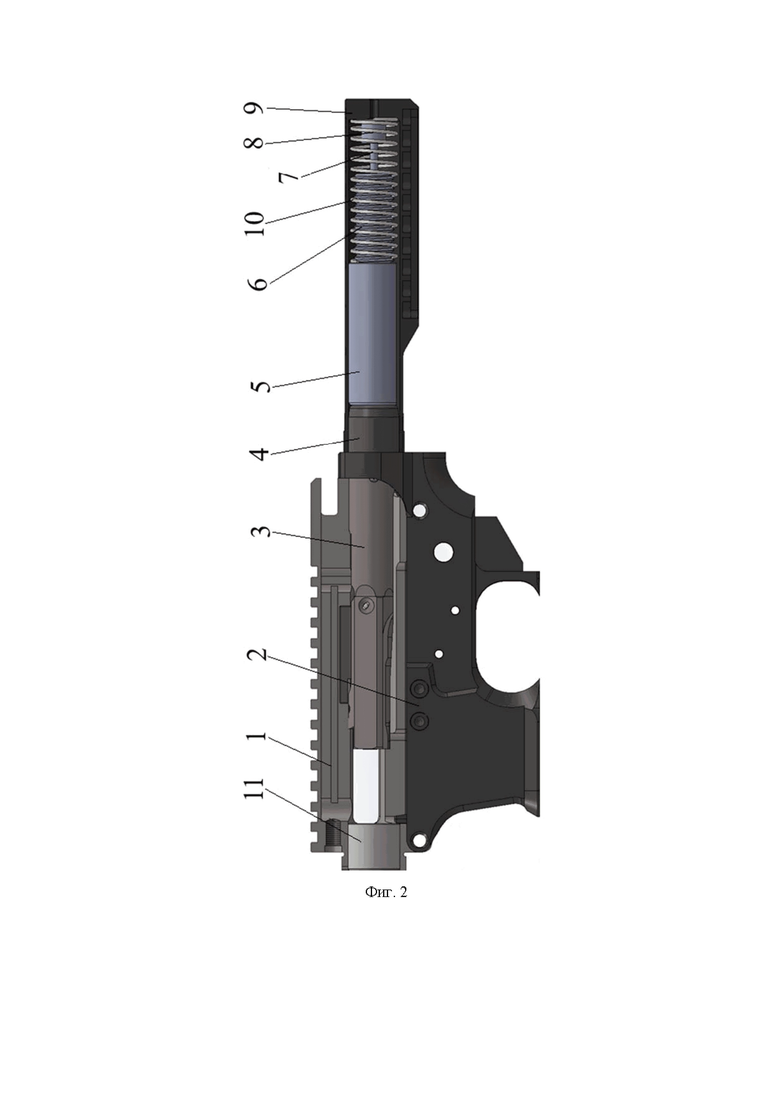

На фиг. 2 представлен общий вид оружия с регулируемым гидробуфером в момент выстрела в разрезе.

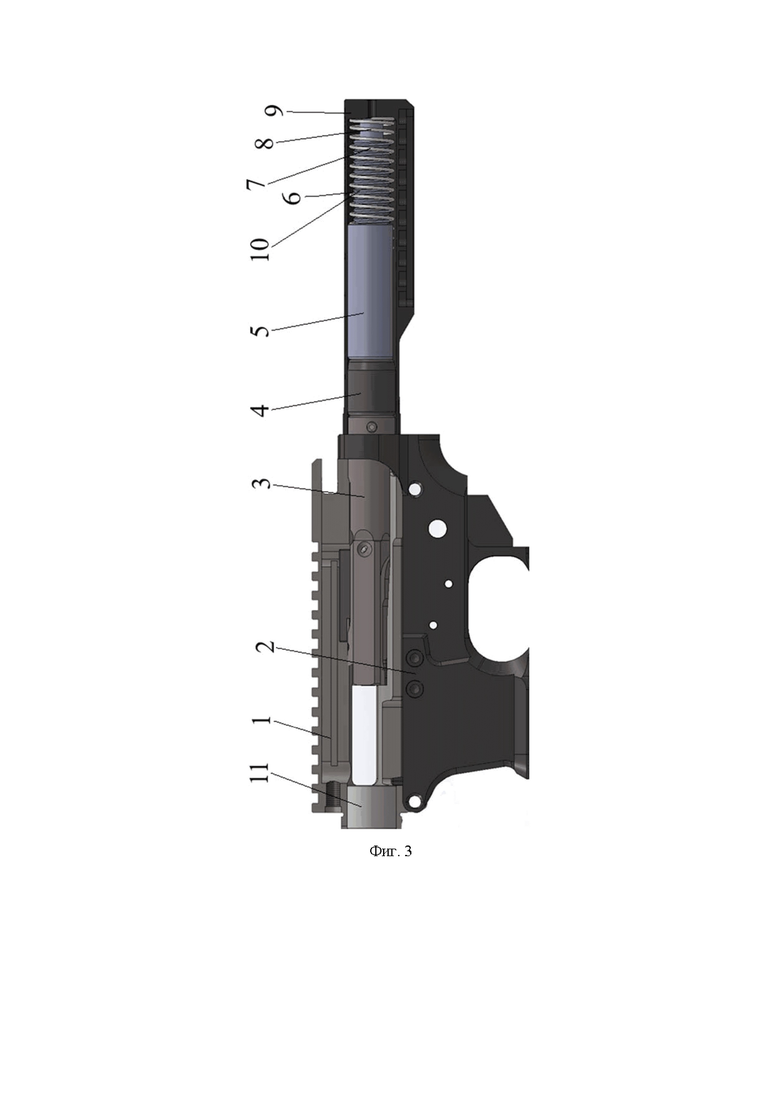

На фиг. 3 представлен общий вид оружия с регулируемым гидробуфером, когда шток до упора сжат, в разрезе.

Осуществление изобретения

Общий вид оружия с регулируемым гидробуфером представлен на фиг. 1.

В ствольной коробке 1, к которой посредством соединения с корпусом 2 присоединена труба буфера 9 так, что является продолжением внутреннего продольного отверстия ствольной коробки 1, располагается затвор 3, на котором закреплена пятка затвора 4, упирающаяся в гидробуфер, состоящий из аккумулятора 6, гильзы 5, штока 7 и головки буфера 8, при этом пружина 10, расположенная в торце трубы буфера 9, толкает гильзу 5 буфера в направлении затвора 3, упирая его в ствол 11. При этом аккумулятор 6 имеет внутри несколько камер и гидравлическую жидкость, создающую сопротивление на штоке 7 при перекачивании им жидкости из камеры в камеру. Аккумулятор 6 устанавливается в гильзу 5 одним из следующих способов:

а) аккумулятор устанавливается в гильзу плотной посадкой и фиксируется от продольного перемещения штифтованием на этапе заводской сборки без дальнейшей возможности регулировки пользователем;

б) аккумулятор устанавливается в гильзу резьбовым соединением и фиксируется от продольного перемещения штифтованием на этапе заводской сборки без дальнейшей возможности регулировки пользователем;

в) аккумулятор устанавливается в гильзу резьбовым соединением и фиксируется от продольного перемещения контргайкой с возможностью регулировки пользователем;

г) аккумулятор устанавливается в гильзу резьбовым соединением и фиксируется от продольного перемещения контргайкой, а также ограничен в диапазоне перемещения путем проточки в буфере и штифтом в гильзе с возможностью ограниченной регулировки пользователем.

При выстреле пороховые газы, вырывающиеся из ствола 11, толкаются в затвор 3, и он начинает движение назад, толкаясь пяткой 4 в гильзу буфера 5, которая, сжимая пружину 10, вместе с аккумулятором 6, штоком 7 и головкой 8 двигается под воздействием затвора 3 до тех пор, пока головка буфера 8 не упрется в торец трубы буфера 9.

В этот момент (фиг. 2) шток 7 под воздействием головки 8 начинает сжимать гидравлическую жидкость в аккумуляторе 6, тормозя движение буфера и затвора 3 вплоть до момента (фиг. 3), когда шток 7 до упора сжат и остаток энергии от движения затвора 3 передается через буфер в трубу буфера 9. После чего буфер начинает движение в исходное положение под воздействием сначала пружины 10 и гидравлической жидкости в аккумуляторе 6, а потом только под воздействием пружины 10 вплоть до исходного положения.

Для оптимальной работы системы возможно настроить общую длину буфера выкручиванием аккумулятора 6 из гильзы 5. Чем больше общая длина буфера вместе с гильзой 5, тем раньше головка буфера 8 начинает работать на торможение затвора 3, тем самым уменьшая длину хода затвора 3. Наиболее эффективная работа системы происходит в случае, когда длина хода затвора 3 минимально необходима для надежной работы автоматики. В зависимости от мощности используемого патрона, веса затвора 3 и эксплуатационных показателей длина буфера настраивается как на этапе первичной сборки изготовителем, так и - в вариантах в) и г) - пользователем.

Уменьшение расстояния между точками попадания при произведении двух и более выстрелов в быстром темпе реализуется, в том числе, за счет облегчения испытываемой стрелком отдачи.

По результатам сравнительных испытаний одним и тем же стрелком в результате пяти и более серий из двух выстрелов среднее расстояние между точками попадания серии без гидробуфера – 40 мм, с буфером – 25 мм.

Перечень используемых обозначений:

1. Ствольная коробка;

2. Корпус;

3. Затвор;

4. Пятка затвора;

5. Гильза;

6. Аккумулятор;

7. Шток;

8. Головка буфера;

9. Труба буфера;

10. Пружина;

11. Ствол.

Карабин на базе AR с системой гидробуфера, который включает гильзу, внутри которой расположен аккумулятор со штоком и головкой буфера, и установлен в ствольной коробке, к которой посредством соединения с корпусом присоединена труба буфера. Труба буфера является продолжением внутреннего продольного отверстия ствольной коробки, в которой расположен затвор, снабженный пяткой затвора, установленной с возможностью упора в гидробуфер. В торце трубы расположена пружина с возможностью толкания гильзы в направлении затвора. Технический результат - уменьшение расстояния между точками попадания при произведении двух и более выстрелов в быстром темпе. 1 з.п. ф-лы, 3 ил.

1. Карабин на базе AR с системой гидробуфера, включающий гильзу (5), внутри которой расположен аккумулятор (6) со штоком (7) и головкой буфера (8), и установленный в ствольной коробке (1), к которой посредством соединения с корпусом (2) присоединена труба буфера (9) так, что является продолжением внутреннего продольного отверстия ствольной коробки (1), в которой расположен затвор (3), снабженный пяткой затвора (4), установленной с возможностью упора в гидробуфер, при этом в торце трубы (9) расположена пружина (10) с возможностью толкания гильзы (5) в направлении затвора (3).

2. Карабин на базе AR с системой гидробуфера по п. 1, в котором аккумулятор (6) содержит камеры с гидравлической жидкостью для создания сопротивления на штоке (7) при перекачивании им жидкости из камеры в камеру.
