Складной нож Российский патент 2024 года по МПК B26B1/04 B26B1/10

[01] Область техники

[02] Предлагаемое изобретение относится к ручным режущим инструментам, в частности, к конструкциям ножей с поворотным клинком, рабочая часть которых может быть зафиксирована в открытом (разложенном) положении.

[03] Уровень техники

[04] Из уровня техники известно множество разновидностей конструкций складных ножей, в зависимости от различных целей их использования и назначения. Большая часть складных ножей включают в себя механизм запирания (фиксирования) клинка в рабочем, то есть разложенном (открытом) положении (далее – запирающий замок). К примеру, широкое распространение получили такие разновидности запирающих замков как линейный (лайнерный) замок (liner lock (лайнер лок), frame lock (фрейм лок), bolster lock (больстер лок)), замок на обухе клинка (slip joint (слип джойнт) и back lock (бэк лок)), штифтовой замок (axis lock (аксис лок), ultra lock (ультра лок)), кнопочный замок (button lock (баттон лок) или plunge lock (плунж лок)).

[05] Также складные ножи различают в зависимости от способа раскладывания клинка, например, с автоматическим, полуавтоматическим и ручным механизмом раскладывания. Ножи с автоматическим и полуавтоматическим раскладыванием клинка имеют как существенные преимущества в виде скорости выполнения указанной операции и возможности использования ножа одной рукой, так и недостатки в виде повышенной чувствительности к загрязнениям из-за довольно сложной конструкции механизма раскладывания, и, следовательно, меньшей надежности.

[06] Настоящее изобретение описывает конструкцию складного ножа с ручным механизмом раскладывания, включающую новый тип запирающего замка для фиксации клинка в разложенном положении.

[07] Наиболее близким техническим решением является складной нож, описанный в патенте Китая CN203141508U, 21.08.2013 г. Складной нож содержит клинок, включающий хвостовик и рабочую часть, шарнирно прикрепленный к статичной части рукоятки с возможностью поворота в плоскости складного ножа, и рукоятку, образованную подвижной и статичной частями, соединенными с возможностью перемещения подвижной части рукоятки относительно статичной в направлении, поперечном плоскости поворота клинка, и образующими пространство для размещения клинка в его сложенном положении, и сомкнутыми в разложенном положении клинка.

[08] Недостатками данного складного ножа является отсутствие механизма фиксации клинка в разложенном положении, ограниченная область использования складного ножа.

[09] Раскрытие сущности изобретения

[010] Таким образом, технической проблемой, на решение которой направлено заявленное изобретение, является отсутствие надежной, но при этом простой конструкции складного ножа с широкой областью применения.

[011] Техническим результатом изобретения является повышение надежности фиксации клинка складного ножа в его разложенном (рабочем) положении при сохранении простоты процесса очистки складного ножа от загрязнений и негромоздкой конструкции складного ножа, а также увеличение срока службы складного ножа.

[012] Дополнительным техническим результатом в частном случае реализации изобретения является упрощение процессов обслуживания и производства складного ножа за счет возможности регулирования положения выступающего элемента с целью устранения вертикального люфта клинка.

[013] Технический результат достигается за счет того, что складной нож содержит клинок, содержащий хвостовик и рабочую часть, шарнирно прикрепленный к статичной части рукоятки с возможностью поворота в плоскости складного ножа, и рукоятку, образованную соединенными подвижной и статичной частями, и образующими пространство для размещения по меньшей мере рабочей части клинка в его сложенном положении, при этом подвижная и статичная части рукоятки соединены через по меньшей мере один соединительный элемент, обеспечивающий смещение подвижной части рукоятки относительно статичной части рукоятки вдоль соединительного элемента в направлении, поперечном плоскости поворота клинка, хвостовик клинка содержит пятку, статичная часть рукоятки содержит углубление, а подвижная часть рукоятки содержит выступающий элемент, выполненный с возможностью размещения в углублении на статичной части рукоятки и фиксации пятки клинка в его разложенном положении, причем выступающий элемент выполнен с возможностью регулирования его положения на подвижной части рукоятки.

[014] Кроме того, предусмотрены частные варианты реализации изобретения, согласно которым:

[015] - выступающий элемент и подвижная часть рукоятки выполнены как цельная деталь из однородного материала или выступающий элемент размещен на участке подвижной части рукоятки в виде сухаря из более твердого материала, чем материал подвижной части рукоятки,

[016] - сухарь на подвижной части рукоятки выполнен из закаленной стали,

[017] - сухарь соединен с подвижной частью рукоятки с помощью крепежных средств (18) или неразъемного соединения,

[018] - складной нож снабжен стопорным элементом, расположенным на статичной части рукоятки или клинке,

[019] - клинок снабжен пазом, выполненным с возможностью приема выступающего элемента в сложенном положении клинка,

[020] - статичная и подвижная части рукоятки выполнены с возможностью смыкания посредством магнитов, или торсионной пружины, или пружины-скобы, или гибкого упругого элемента, или под воздействием силы сжатия ладони,

[021] - подвижная часть рукоятки снабжена предохранителем, выполненным с возможностью фиксации подвижной части сомкнутой рукоятки в разложенном положении клинка,

[022] - подвижная часть и статичная часть рукоятки выполнены цельными или состоят из нескольких частей,

[023] - пятка клинка включает по меньшей мере одну верхнюю грань и одну упорную грань,

[024] - верхняя грань пятки клинка выполнена с уклоном относительно плоскости клинка от 90^о до 140^о.

[025] Технический результат достигается также за счет того, что складной нож содержит клинок, содержащий хвостовик и рабочую часть, шарнирно прикрепленный к статичной части рукоятки с возможностью поворота в плоскости складного ножа, и рукоятку, образованную подвижной и статичной частями, шарнирно соединенными между собой соединительным элементом с возможностью поворота подвижной части рукоятки относительно статичной части вокруг оси соединительного элемента, и образующими пространство для размещения по меньшей мере рабочей части клинка в его сложенном положении, при этом хвостовик клинка содержит пятку, статичная часть рукоятки содержит углубление, а подвижная часть рукоятки содержит выступающий элемент, выполненный с возможностью размещения в углублении на статичной части рукоятки и фиксации пятки клинка в его разложенном положении, причем выступающий элемент выполнен с возможностью регулирования его положения на подвижной части рукоятки.

[026] Кроме того, предусмотрены частные варианты реализации изобретения, согласно которым:

[027] - соединительный элемент расположен вдоль спинки рукоятки или вдоль торцевой части рукоятки на подвижной и/или статичной частях рукоятки или между ними,

[028] - выступающий элемент и подвижная часть рукоятки выполнены как цельная деталь из однородного материала или выступающий элемент размещен на участке подвижной части рукоятки в виде сухаря из более твердого материала, чем материал подвижной части рукоятки,

[029] - сухарь на подвижной части рукоятки выполнен из закаленной стали,

[030] - сухарь соединен с подвижной частью рукоятки с помощью крепежных средств или неразъемного соединения,

[031] - складной нож снабжен стопорным элементом, расположенным на статичной части рукоятки или клинке,

[032] - клинок снабжен пазом, выполненным с возможностью приема выступающего элемента в сложенном положении клинка.

[033] - статичная и подвижная части рукоятки выполнены с возможностью смыкания посредством магнитов, или торсионной пружины, или пружины-скобы, или гибкого упругого элемента, или под воздействием силы сжатия ладони.

[034] - подвижная часть рукоятки снабжена предохранителем, выполненным с возможностью фиксации подвижной части сомкнутой рукоятки в разложенном положении клинка.

[035] - подвижная часть и статичная часть рукоятки выполнены цельными или состоят из нескольких частей.

[036] - пятка клинка включает по меньшей мере одну верхнюю грань и одну упорную грань.

[037] - верхняя грань фигурной пятки клинка выполнена с уклоном относительно плоскости клинка от 90^о до 140^о.

[038] В отличие от аналогов, рукоятка заявленного складного ножа образована двумя частями, одна из которых является подвижной и содержит выступающий элемент, форма и размер которого выполнены с возможностью подпирания фигурной пятки клинка в его разложенном положении и зацепления со статичной частью рукоятки, для чего выступающий элемент входит в соответствующее ему углубление на статичной части рукоятки. Такая конструкция запирающего замка обеспечивает распределение нагрузки, возникающей при попытке складывания клинка, находящегося в разложенном положении, таким образом, что ее воздействие будет направлено на срез выступающего элемента, который входит в углубление на статичной части рукоятки, и на изгиб рукоятки, что при достаточной прочности выступающего элемента и рукоятки обеспечивает высокую надежность фиксации клинка в рабочем (разложенном) положении, позволяющую использовать складной нож в разнообразных областях применения, в том числе с высокими вертикальными нагрузками на складной нож в процессе его использования.

[039] В частном случае реализации изобретения, участок подвижной части рукоятки (сухарь) с выступающим элементом может быть выполнен из более прочного материла, по сравнению с материалом рукоятки, например, закаленной стали, имеющей повышенную износостойкость при нагрузке на указанный элемент и прочность для предотвращения его истирания, что обеспечивает еще большую надежность фиксации клинка в разложенном положении, а также увеличивает срок эксплуатации складного ножа. К тому же, указанный сухарь может быть выполнен съемным для возможности его замены.

[040] Помимо этого, выступающий элемент на подвижной части рукоятки может быть выполнен с возможностью регулирования его положения, что упрощает процесс производства складного ножа, поскольку позволяет иметь более низкие допуски по точности при производстве деталей складного ножа, а также дает возможность регулировки поджатия клинка в случае появления вертикального люфта, что обеспечивает простоту обслуживания складного ножа.

[041] В частном случае реализации изобретения конструкция складного ножа предусматривает наличие стопорного элемента для предотвращения поворота клинка в нерабочее положение.

[042] Также описанная выше уникальная конструкция запирающего замка складного ножа не требует большого количества деталей и элементов, что обеспечивает ее простоту, и соответственно, упрощение процессов производства и сборки складного ножа, а также его небольшой вес.

[043] Простая и удобная очистка складного ножа от различного рода загрязнений обеспечивается за счет того, что перемещение подвижной части рукоятки относительно статичной части выполнено в направлении, поперечном плоскости поворота клинка, при этом подвижная и статичная части рукоятки размыкаются на достаточное друг от друга расстояние, что обеспечивает удобный доступ пользователя к необходимому пространству для его очищения. Своевременная очистка складного ножа от загрязнений также способствует надежности фиксации клинка, а также увеличению срока службы устройства.

[044] Краткое описание чертежей

[045] Изобретение поясняется чертежами, где:

[046] На фиг.1 и фиг. 2 представлены общие виды под разными углами конструкции складного ножа в сложенном положении клинка, при этом подвижный элемент расположен вдоль торца рукоятки;

[047] на фиг.3 и фиг.4 представлены общие виды под разными углами конструкции складного ножа в разложенном положении клинка, при этом подвижный элемент расположен вдоль торца рукоятки;

[048] на фиг.5 представлен общий вид под углом конструкции складного ножа, в разложенном положении клинка с разомкнутыми под небольшим углом частями рукоятки, при этом подвижный элемент расположен вдоль торца рукоятки;

[049] на фиг.6 и фиг.7 представлены общие виды под разными углами конструкции складного ножа в сложенном положении клинка, при этом подвижный элемент расположен вдоль спинки рукоятки, а подвижная часть рукоятки включает сухарь с выступающим элементом согласно пп.6 формулы настоящего изобретения;

[050] на фиг.8 и фиг.9 представлены общие виды под разными углами конструкции складного ножа в разложенном положении клинка, при этом подвижный элемент расположен вдоль спинки рукоятки, а подвижная часть рукоятки включает сухарь с выступающим элементом согласно пп.6 формулы настоящего изобретения;

[051] на фиг.10 представлен общий вид сверху под углом подвижной части рукоятки, которая включает сухарь с выступающим элементом согласно пп.4 формулы настоящего изобретения;

[052] на фиг.11 показан общий вид под углом сухаря с выступающим элементом согласно пп.4 формулы настоящего изобретения;

[053] на фиг.12 представлен вид сбоку конструкции складного ножа, когда подвижная часть рукоятки содержит дополнительную выемку для ручного регулирования выступающего элемента с целью устранения вертикального люфта клинка;

[054] на фиг.13 представлена часть вида сбоку конструкции складного ножа в разложенном положении клинка, когда подвижная часть рукоятки содержит дополнительную выемку для саморегулирования выступающего элемента с целью устранения вертикального люфта клинка;

[055] на фиг.14 представлен общий вид под углом клинка складного ножа и задний вид клинка, верхняя грань фигурной пятки которого имеет уклон.

[056] на фиг.15 представлен общий вид под углом конструкции складного ножа в сложенном положении клинка, при этом подвижная часть рукоятки перемещается вдоль соединительного элемента, а части рукоятки разомкнуты;

[057] на фиг.16 представлен общий вид под углом конструкции складного ножа в разложенном положении клинка, при этом подвижная часть рукоятки перемещается вдоль соединительного элемента, а части рукоятки сомкнуты;

[058] на фиг.17 представлен общий вид под углом конструкции складного ножа в полуразложенном положении клинка, при этом подвижная часть рукоятки перемещается вдоль,

[059] на фиг.18 представлен вид сбоку конструкции складного ножа в разложенном положении клинка, при этом подвижная часть рукоятки содержит предохранитель согласно пп. 11 формулы изобретения, и подвижная и статичная части рукоятки состоят из нескольких частей,

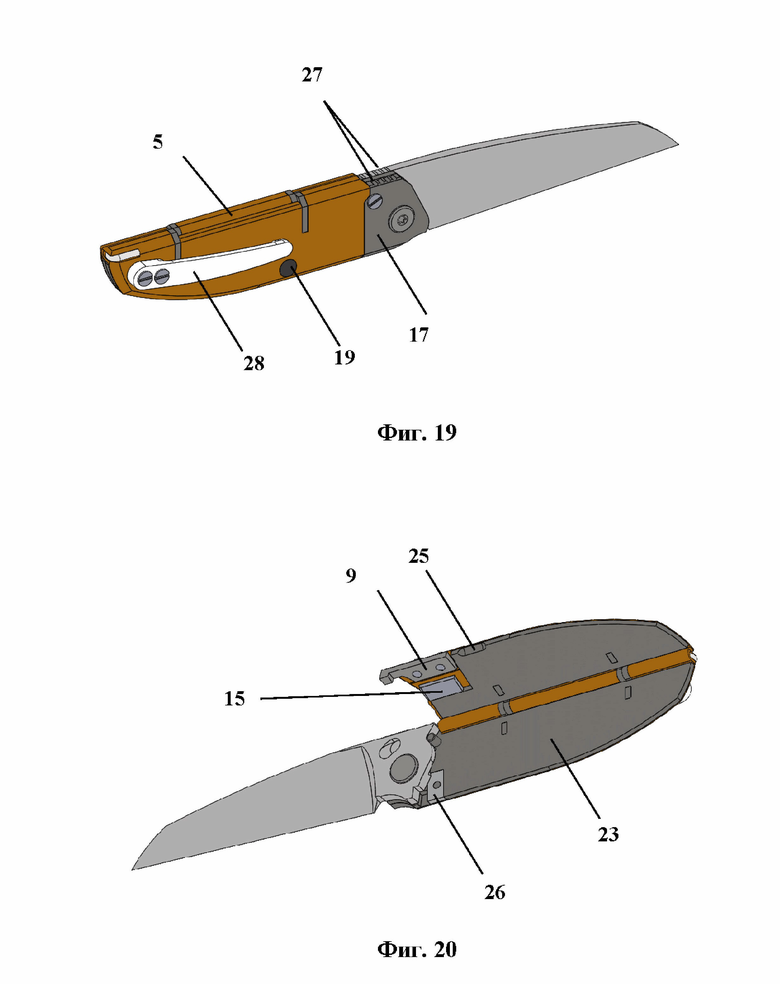

[060] на фиг.19 представлен общий вид под углом частного случая реализации конструкции складного ножа в разложенном положении клинка, когда подвижная и статичная части рукоятки состоят из нескольких частей, а в конструкции также предусмотрена клипса, насечки на клинке и притине, магниты.

[061] на фиг.20 представлен общий вид под углом частного случая реализации конструкции складного ножа в разложенном положении клинка, когда подвижная и статичная части рукоятки состоят из нескольких частей и разомкнуты, при этом подвижная часть рукоятки содержит предохранитель согласно пп. 11 формулы изобретения,

[062] на фиг.21 представлен общий вид под углом частного случая реализации конструкции складного ножа в разложенном положении клинка в отсутствии статичной части рукоятки, при этом подвижная часть рукоятки содержит предохранитель согласно пп.11 формулы изобретения.

[063] Элементы обозначены на фигурах следующими позициями:

1 – клинок,

2 – подвижная часть рукоятки,

3 – статичная часть рукоятки,

4 – фигурная пятка клинка (1),

5 – соединительный элемент подвижной и статичной частей (2, 3) рукоятки складного ножа,

6 – паз на клинке (1),

7 – выступающий элемент подвижной части (2) рукоятки,

8 – углубление на статичной части (3) рукоятки,

9 – сухарь на подвижной части (2) рукоятки,

10 – крепежный элемент для соединения клинка (1) и статичной части (3) рукоятки,

11 – стопорный элемент,

12 – выемка на хвостовике (16) клинка (1) под стопорный элемент (11),

13 – рабочая часть клинка,

14 – дополнительный паз на хвостовике (16) клинка,

15 –предохранитель,

16 – хвостовик клинка (1),

17 – притин,

18 – крепежные средства для соединения сухаря (9) к подвижной части (2) рукоятки,

19 – магнит,

20 – дополнительная выемка на подвижной части (2) рукоятки,

21 – верхняя грань фигурной пятки (4) клинка (1),

22 – упорная грань фигурной пятки (4) клинка (1),

23 – соединяющая пластина статичной части (3) рукоятки,

24 – выемка на клинке (1) под указательный палец,

25 – выемка для разъединения частей рукоятки на подвижной части (2) рукоятки,

26 – сухарь на статичной части (3) рукоятки,

27 – насечки,

28 – клипса,

29 – торцевой флиппер.

[064] Осуществление изобретения

[065] Складной нож в соответствии с настоящим изобретением содержит клинок (1) и рукоятку. Клинок (1) складного ножа включает хвостовик (16) (фиг.1) с фигурной пяткой (4), а также рабочую часть (13), представляющую собой режущую кромку или лезвие (фиг.3). Фигурная пятка (4) на хвостовике (16) клинка (1) включает по меньшей мере одну верхнюю и одну упорную грани (21, 22). Клинок (1) шарнирно прикреплен к статичной части (3) рукоятки через осевое отверстие на хвостовике (16) и соответствующий осевому отверстию крепежный элемент (10) (фиг.2). Поворот клинка (1) осуществляется вокруг осевого отверстия с крепежным элементом (10) на хвостовике (16) в плоскости складного ножа (вдоль плоскости статичной части (3) рукоятки). Клинок (1) выполнен, предпочтительно, из стали.

[066] Рукоятка продольно разделена на две части (2, 3), соединённые друг с другом через соединительный элемент (5) и образующие пространство для размещения клинка (1) или его рабочей части (13) при складывании клинка (1). Одна часть (2) рукоятки является подвижной относительно другой (статичной) (3), при этом перемещение подвижной части (2) рукоятки выполнено в направлении, поперечном плоскости поворота клинка (1). Подвижная часть (2) и статичная часть (3) рукоятки могут быть как цельными, так и составными из нескольких элементов. Например, статичная часть (3) рукоятки может состоять из соединяющей пластины (23), притина (17), накладки, сухаря (26) и крепежных элементов (фиг.19, фиг.20). При этом к соединяющей пластине (23) крепится притин (17), выполненный, например, из стали, титана или авиационного алюминия, и накладка, представляющая собой внешнюю поверхность статичной части (3) рукоятки, выполненная, к примеру, из дерева, текстолита, алюминия, карбона или пластика. Подвижная часть (2) также может включать аналогичную накладку. Цельные части (2,3) рукоятки также могут быть выполнены из различных материалов, например, металла (сталь, титан, алюминий авиационный), твердого пластика, текстолита, карбона, дерева.

[067] Соединение подвижной и статичной частей (2,3) рукоятки обеспечивается через по меньшей мере один соединительный элемент (5), который может представлять собой шарнирное крепление, либо гибкий упругий элемент, либо твердый элемент. Соединительный элемент (5) может быть расположен на любом промежутке участка от начала спинки рукоятки (например, на фиг. 6 представлено горизонтальное положение соединительного элемента (5) вдоль спинки рукоятки) до конца торцевой части рукоятки (например, на фиг.1 представлено вертикальное положение соединительного элемента (5) вдоль торцевой части рукоятки) между подвижной и статичной частями (2, 3) рукоятки либо на одной из указанных частей. Также соединительный элемент (5) может состоять из нескольких частей, каждая из которых может быть расположена на разных частях (2, 3) рукоятки. В частном случае реализации, когда соединительный элемент (5) представляется собой шарнирное крепление или гибкий упругий элемент, подвижная часть (2) рукоятки поворачивается вокруг оси соединительного элемента (5), а в случае, когда соединительный элемент (5) представляет собой твердый элемент, подвижная часть (2) рукоятки перемещается вдоль указанного элемента в направлении от статичной части (3) рукоятки при раскладывании клинка (1) (фиг.15, фиг.17) и в направлении к статичной части (3) рукоятки для осуществления сомкнутого положения частей рукоятки (фиг.16). В частном случае реализации, при котором подвижная часть (2) рукоятки состоит из нескольких частей, соединительных элементов (5) также может быть несколько.

[068] При раскладывании клинка (1) статичная (3) и подвижная (2) части рукоятки могут смыкаться посредством магнитов (19) (фиг.18, фиг.19), которые могут быть расположены на обеих частях (2, 3) рукоятки, также в указанных целях может быть предусмотрена торсионная пружина, или пружина-скоба (не показаны). К тому же смыкание частей (2, 3) возможно под воздействием гибкого упругого элемента при соответствующем исполнении соединительного элемента (5). В базовом исполнении конструкции складного ножа смыкание частей (2, 3) рукоятки осуществляет пользователь под воздействием силы сжатия ладони.

[069] Запирающий замок заявленной конструкции складного ножа реализован следующим образом: выступающий элемент (7) подвижной части (2) рукоятки входит в углубление (8), расположенное на статичной части (3) рукоятки, в разложенном положении клинка (1), обеспечивая в данном положении подпирание фигурной пятки (4) клинка, имеющую форму и размер, ответные выступающему элементу (7), что ограничивает ход клинка (1) на его складывание (фиг.5).

[070] В сложенном положении клинка (1) его рабочая часть (13) расположена в рукоятке между образующими ее частями (2, 3), при этом выступающий элемент (7) входит в паз (6), расположенный на клинке (1) либо располагается поверх рабочей части (13) клинка (1). Указанный паз (6) может быть выполнен с уклоном относительно плоскости клинка под углом от 90^о до 170^о, соответствующим траектории скольжения выступающего элемента (7) при раскладывании клинка (1) одной рукой.

[071] Складной нож может дополнительно включать стопорный элемент (11), который может быть расположен на статичной части (3) рукоятки либо на клинке (1). В случае, когда стопорный элемент (11) расположен на статичной части (3) рукоятки, клинок (1) должен включать соответствующие диаметру и расположению стопорного элемента (11) не менее одной выемки (12) на хвостовике (16) для обеспечения функции упора в стопорный элемент (11) как в разложенном положении клинка (1), так и в сложенном (фиг.6). При этом указанная выемка (12) может быть выполнена в виде дугообразного паза или отверстия на клинке (1), либо выемок (12) может быть две, расположенных таким образом, чтобы упираться в стопорный элемент (11) в сложенном или разложенном положениях клинка (1). В случае, когда стопорный элемент (11) расположен на клинке (1), то соответствующие размерам стопорного элемента (11) выемки расположены на статичной части (3) рукоятки.

[072] Выступающий элемент (7) и подвижная часть (2) рукоятки могут быть выполнены как цельная деталь из однородного материала либо выступающий элемент (7) может быть размещен на участке подвижной части (2) рукоятки, представляющем собой сухарь (9), выполненный из более твердого материала, чем материал подвижной части (2) рукоятки, предпочтительно, из закаленной стали. При этом выступающий элемент (7) может быть выполнен с возможностью регулирования его положения для устранения вертикального люфта клинка (1), образованного в процессе длительной эксплуатации складного ножа.

[073] Регулировка положения выступающего элемента (7) может быть осуществлена за счет формы выступающего элемента (7), при которой угол между боковыми сторонами выступающего элемента (7) составляет до не более 70^о (фиг.11), при этом участок, образованный упорной гранью (22) фигурной пятки (4) клинка (1) и гранью углубления (8) на статичной части (3) рукоятки повторяют данную форму выступающего элемента (7). В таком случае, относительное смещение выступающего элемента (7) и участка, образованного с одной стороны упорной гранью (22) фигурной пятки (4) клинка (1) и с другой стороны гранью углубления (8) на статичной части (3) рукоятки, обеспечивает положение, в котором выступающий элемент (7) входит в плотное зацепление с указанными выше гранями. Также между выступающим элементом (7) и основной областью подвижной части (2) рукоятки может быть расположена дополнительная выемка (20), и с узкой области подвижной части (2) рукоятки предусмотрено отверстие для винта, проходящее через дополнительную выемку (20) в основную область подвижной части (2) рукоятки. В отверстии на стороне основной области подвижной части (2) рукоятки предусмотрена резьба под винт. В отверстие должен быть вставлен винт, шляпка которого расположена со стороны узкой области подвижной части (2) рукоятки. Вкручивая винт, проходящий через обе указанные области подвижной части рукоятки, пользователь тем самым может при необходимости регулировать положение выступающего элемента (7), перемещая его вверх, устраняя образованный люфт клинка (1) (фиг.12).

[074] Также устранение люфта клинка возможно без ручного вмешательства со стороны пользователя, в таком случае верхняя грань (21) пятки клинка должна иметь уклон относительно плоскости клинка от 90 до 140^о (фиг.14), при этом выступающий элемент (7) имеет возможность сдвигаться вверх или вниз в пространстве, образованном дополнительной выемкой (20) за счет упругой деформации узкой части подвижной части (2) рукоятки. В момент, когда смыкаются части (2, 3) рукоятки в разложенном положении клинка (1), выступающий элемент (7) за счет контакта с верхней гранью (21) фигурной пятки (4) клинка (1) смещается вниз и входит в участок, образованный упорной гранью (22) фигурной пятки (4) клинка (1) и гранью углубления (8) на статичной части (3) рукоятки. Войдя в указанный участок, выступающий элемент (7) поджимается вверх за счет упругой деформации узкой части подвижной части (2) рукоятки, исключая возможность вертикального люфта клинка (1) (фиг.13).

[075] Сухарь (9) может быть прикреплен к подвижной части (2) рукоятки с помощью крепежных средств (18) с возможностью его замены (фиг.7, фиг.8, фиг.10), либо с помощью неразъемного соединения, к примеру, пайкой, сваркой. При этом отверстия на подвижной части (2) рукоятки под крепежные средства (18), с помощью которых к подвижной части (2) рукоятки крепится сухарь (9), могут иметь диаметр больший по сравнению с диаметром крепежных средств (18). Разница в диаметрах обеспечивает запас для возможности смещения местоположения сухаря (9) с выступающим элементом (7) относительно подвижной части (2) рукоятки. Также на подвижной части (2) рукоятки для возможности саморегулирования положения сухаря (9) с выступающим элементом (7) возможно наличие пружины, которая будет воздействовать на сухарь (9), поднимая его часть с выступающим элементом (7) вверх.

[076] Подвижная часть (2) рукоятки может содержать предохранитель (15), обеспечивающий фиксацию указанной части сомкнутой рукоятки в разложенном положении клинка (1). Для этого предохранитель (15) может содержать пружину и фиксирующий элемент, который входит в дополнительный паз (14) на хвостовике (16) клинка (1) при повороте или сдвиге данного элемента в сторону хвостовика (16) клинка (1) ручным способом. Также функции предохранителя может выполнять выступающий элемент (7).

[077] Конструкция также может предусматривать дополнительные необязательные элементы. Например, для удобства крепления складного ножа к одежде пользователя может быть предусмотрена клипса (28) (фиг.19). Под клипсой (28) следует понимать быстросъемное крепление, которое позволяет быстро зафиксировать складной нож на верхней кромке кармана движением сверху вниз, а извлечь – движением снизу вверх. На обухе у хвостовика клинка (1) и спинке статичной части рукоятки со стороны хвостовика клинка (17) могут быть предусмотрены насечки (27) для лучшего сцепления с указанными поверхностями при эксплуатации складного ножа (фиг.19). Также может быть предусмотрена выемка (24) (чойл) в нижней части клинка (1) (фиг.18), которая служит для помещения на неё указательного пальца при обычном хвате, для облегчения производимых работ.

[078] Предлагаемый складной нож работает следующим образом.

[079] Для того, чтобы разложить складной нож, пользователь одной рукой придерживает рукоятку складного ножа, при этом сдвигает подвижную часть рукоятки (2), например, большим пальцем придерживающей руки, чтобы выступающий элемент (7) не преграждал ход клинка (1) при его раскладывании, а другой рукой поворачивает клинок (1) до упора об рукоятку или до упора выемкой (12) в стопорный элемент (11), при его наличии. При наличии на клинке паза (6), который выполнен с уклоном относительно плоскости клинка, чтобы разложить складной нож, пользователь одной рукой придерживает рукоятку складного ножа, и нажимая большим пальцем этой же руки на торцевой флиппер (29) (фиг.21) с насечками (27) на обухе клинка (1) со стороны хвостовика (16), поворачивает клинок (1) до упора об рукоятку или до упора выемкой (12) в стопорный элемент (11), при его наличии. После чего подвижная и статичная части (2, 3) рукоятки смыкаются, например, посредством магнитов (19) (фиг.18), расположенных на статичной и подвижной частях (2, 3) рукоятки, при этом выступающий элемент (7) на подвижной части (2) рукоятки входит в углубление (8) на статичной части (3) рукоятки и подпирает пятку (4) клинка (1), что надежно фиксирует положение клинка (1) в разложенном состоянии.

[080] При наличии в конструкции складного ножа в частном случае реализации предохранителя (15) после раскладывания клинка (1), пользователь сдвигает предохранитель (15) таким образом, что его фиксирующий элемент входит в дополнительный паз (14) на хвостовике (16) клинка (1), тем самым фиксируя подвижную часть (2) рукоятки в положении, при котором статичная и подвижная части (2,3) рукоятки сомкнуты, что обеспечивает защиту от нежелательного складывания клинка из-за непреднамеренного смещения подвижной части (2) рукоятки. Перед складыванием клинка (1) пользователь смещает предохранитель (15) в противоположное положение, чтобы освободить хвостовик (16) клинка (1) от фиксирующего элемента и обеспечить перемещение подвижной части (2) рукоятки.

[081] Для того, чтобы сложить клинок (1) пользователь разъединяет одной рукой сомкнутые части (2, 3) рукоятки, например, при помощи выемки (25) на подвижной части (2) рукоятки, вследствие чего подвижная часть (2) рукоятки смещается и перестает упираться в пятку (4) клинка (1), а выступающий элемент (7) выходит из углубления (8) на статичной части (3) рукоятки. После чего пользователь поворачивает клинок (1) до упора в спинку рукоятки, а подвижную часть (2) рукоятки прислоняет к клинку (1).

[082] Следует отметить, что вышеописанные примеры осуществления не являются строгими ограничениями выполнения конструкции складного ножа.

[083] Таким образом, предложенная конструкция складного ножа с уникальным механизмом запирающего замка обеспечивает надежность фиксации клинка в разложенном положении с сохранением простоты конструкции, а также быструю очистку складного ножа от загрязнений, тем самым, увеличивая срок эксплуатации складного ножа. К тому же, частные случаи реализации изобретения обеспечивают упрощение процессов обслуживания и производства складного ножа.

Изобретение относится к ручным режущим инструментам, в частности к конструкциям ножей с поворотным клинком, рабочая часть которых может быть зафиксирована в открытом (разложенном) положении. Складной нож содержит клинок (1), содержащий хвостовик (16) и рабочую часть (13), шарнирно прикрепленный к статичной части (3) рукоятки с возможностью поворота в плоскости складного ножа, и рукоятку, образованную соединенными подвижной (2) и статичной (3) частями, образующими пространство для размещения по меньшей мере рабочей части (13) клинка (1) в его сложенном положении, причем подвижная (2) и статичная (3) части рукоятки соединены через по меньшей мере один соединительный элемент (5), обеспечивающий смещение подвижной части (2) рукоятки относительно статичной части (3) рукоятки вдоль соединительного элемента (5) в направлении, поперечном плоскости поворота клинка (1), хвостовик (16) клинка (1) содержит пятку (4), статичная часть (3) рукоятки содержит углубление (8), а подвижная часть (2) рукоятки содержит выступающий элемент (7), выполненный с возможностью размещения в углублении (8) на статичной части (3) рукоятки и фиксации пятки (4) клинка (1) в его разложенном положении, причем выступающий элемент (7) выполнен с возможностью регулирования его положения на подвижной части (2) рукоятки. Технический результат заключается в повышении надежности фиксации клинка складного ножа в его разложенном положении при сохранении простоты процесса очистки складного ножа от загрязнений, а также увеличении срока службы складного ножа. 2 н. и 21 з.п. ф-лы, 21 ил.

1. Складной нож, содержащий

клинок (1), содержащий хвостовик (16) и рабочую часть (13), шарнирно прикрепленный к статичной части (3) рукоятки с возможностью поворота в плоскости складного ножа, и

рукоятку, образованную соединенными подвижной (2) и статичной (3) частями, образующими пространство для размещения по меньшей мере рабочей части (13) клинка (1) в его сложенном положении, отличающийся тем, что

подвижная (2) и статичная (3) части рукоятки соединены через по меньшей мере один соединительный элемент (5), обеспечивающий смещение подвижной части (2) рукоятки относительно статичной части (3) рукоятки вдоль соединительного элемента (5) в направлении, поперечном плоскости поворота клинка (1),

хвостовик (16) клинка (1) содержит пятку (4),

статичная часть (3) рукоятки содержит углубление (8),

а подвижная часть (2) рукоятки содержит выступающий элемент (7), выполненный с возможностью размещения в углублении (8) на статичной части (3) рукоятки и фиксации пятки (4) клинка (1) в его разложенном положении,

причем выступающий элемент (7) выполнен с возможностью регулирования его положения на подвижной части (2) рукоятки.

2. Складной нож по п.1, отличающийся тем, что выступающий элемент (7) и подвижная часть (2) рукоятки выполнены как цельная деталь из однородного материала или выступающий элемент (7) размещен на участке подвижной части (2) рукоятки в виде сухаря (9) из более твердого материала, чем материал подвижной части (2) рукоятки.

3. Складной нож по п.2, отличающийся тем, что сухарь (9) на подвижной части (2) рукоятки выполнен из закаленной стали.

4. Складной нож по п.2, отличающийся тем, что сухарь (9) соединен с подвижной частью (2) рукоятки с помощью крепежных средств (18) или неразъемного соединения.

5. Складной нож по п.1, отличающийся тем, что снабжен стопорным элементом (11), расположенным на статичной части (3) рукоятки или клинке (1).

6. Складной нож по п.1, отличающийся тем, что клинок (1) снабжен пазом (6), выполненным с возможностью приема выступающего элемента (7) в сложенном положении клинка (1).

7. Складной нож по п.1, отличающийся тем, что статичная (3) и подвижная (2) части рукоятки выполнены с возможностью смыкания посредством магнитов (19), или торсионной пружины, или пружины-скобы, или гибкого элемента, или под воздействием силы сжатия ладони.

8. Складной нож по п.1, отличающийся тем, что подвижная часть (2) рукоятки снабжена предохранителем (15), выполненным с возможностью фиксации подвижной части (2) сомкнутой рукоятки в разложенном положении клинка (1).

9. Складной нож по п.1, отличающийся тем, что подвижная часть (2) и статичная часть (3) рукоятки выполнены цельными или состоят из нескольких частей.

10. Складной нож по п.1, отличающийся тем, что пятка (4) клинка (1) содержит по меньшей мере одну верхнюю грань (21) и одну упорную грань (22).

11. Складной нож по п.10, отличающийся тем, что верхняя грань (21) пятки (4) клинка (1) выполнена с уклоном относительно плоскости клинка от 90° до 140°.

12. Складной нож, содержащий

клинок (1), содержащий хвостовик (16) и рабочую часть (13), шарнирно прикрепленный к статичной части (3) рукоятки с возможностью поворота в плоскости складного ножа, и

рукоятку, образованную подвижной (2) и статичной (3) частями, шарнирно соединенными между собой соединительным элементом (5) с возможностью поворота подвижной (2) части рукоятки относительно статичной (3) части вокруг оси соединительного элемента (5) и образующими пространство для размещения по меньшей мере рабочей части (13) клинка (1) в его сложенном положении, отличающийся тем, что

хвостовик (16) клинка (1) содержит пятку (4),

статичная часть (3) рукоятки содержит углубление (8),

а подвижная часть (2) рукоятки содержит выступающий элемент (7), выполненный с возможностью размещения в углублении (8) на статичной части (3) рукоятки и фиксации пятки (4) клинка (1) в его разложенном положении,

причем выступающий элемент (7) выполнен с возможностью регулирования его положения на подвижной части (2) рукоятки.

13. Складной нож по п.12, отличающийся тем, что соединительный элемент (5) расположен вдоль спинки рукоятки или вдоль торцевой части рукоятки на подвижной и/или статичной частях (2, 3) рукоятки или между ними.

14. Складной нож по п.12, отличающийся тем, что выступающий элемент (7) и подвижная часть (2) рукоятки выполнены как цельная деталь из однородного материала или выступающий элемент (7) размещен на участке подвижной части (2) рукоятки в виде сухаря (9) из более твердого материала, чем материал подвижной части (2) рукоятки.

15. Складной нож по п.14, отличающийся тем, что сухарь (9) на подвижной части (2) рукоятки выполнен из закаленной стали.

16. Складной нож по п.14, отличающийся тем, что сухарь (9) соединен с подвижной частью (2) рукоятки с помощью крепежных средств (18) или неразъемного соединения.

17. Складной нож по п.12, отличающийся тем, что снабжен стопорным элементом (11), расположенным на статичной части (3) рукоятки или клинке (1).

18. Складной нож по п.12, отличающийся тем, что клинок (1) снабжен пазом (6), выполненным с возможностью приема выступающего элемента (7) в сложенном положении клинка (1).

19. Складной нож по п.12, отличающийся тем, что статичная (3) и подвижная (2) части рукоятки выполнены с возможностью смыкания посредством магнитов (19), или торсионной пружины, или пружины-скобы, или гибкого элемента, или под воздействием силы сжатия ладони.

20. Складной нож по п.12, отличающийся тем, что подвижная часть (2) рукоятки снабжена предохранителем (15), выполненным с возможностью фиксации подвижной части (2) сомкнутой рукоятки в разложенном положении клинка (1).

21. Складной нож по п.12, отличающийся тем, что подвижная часть (2) и статичная часть (3) рукоятки выполнены цельными или состоят из нескольких частей.

22. Складной нож по п.12, отличающийся тем, что пятка (4) клинка (1) содержит по меньшей мере одну верхнюю грань (21) и одну упорную грань (22).

23. Складной нож по п.22, отличающийся тем, что верхняя грань (21) пятки (4) клинка (1) выполнена с уклоном относительно плоскости клинка от 90° до 140°.
