Область техники, к которой относится изобретение
[1] Настоящее изобретение относится к области техники мобильной связи и, в частности, к способу и устройству конфигурирования передачи для множества точек приема и передачи (Transmission and Reception Point, TRP).
Предпосылки создания изобретения
[2] Зондирующий опорный сигнал (Sounding Reference Signal, SRS) в качестве опорного сигнала восходящей линии связи может использоваться для обнаружения и оценки качества канала, управления лучом и т.п. Пользовательское оборудование (User Equipment, UE) может быть сконфигурировано с одним или несколькими наборами ресурсов SRS, и каждый набор ресурсов SRS содержит по меньшей мере один ресурс SRS. Когда UE сконфигурировано с несколькими ресурсами SRS, базовая станция может передавать индикатор ресурса SRS (SRS Resource Indicator, SRI) в UE, чтобы указывать ресурс SRS, соответствующий лучу, выбранному базовой станцией.
[3] В сети мобильной связи следующего поколения ультравысокая скорость является важнейшим требованием. Базовая станция конфигурирует несколько TRP для удовлетворения в определенной степени требований ультравысокой скорости. Однако в сценарии, где базовая станция конфигурирует несколько TRP, определяется только отношение ассоциации между полем индикации SRI в информации управления нисходящей линии связи (Downlink Control Information, DCI) и набором ресурсов SRS, а конкретное решение по конфигурированию поля индикации SRI не определено.
Сущность изобретения
[4] В соответствии с изобретением предлагаются способ и устройство конфигурирования передачи для множества TRP, а также предлагается решение для конфигурирования поля индикации SRL включенного в информацию управления нисходящей линии связи (DCI) в сценарии с множеством TRP.
[5] Согласно первому аспекту вариантов осуществления изобретения предлагается способ конфигурирования передачи для множества TRP. Способ осуществляется сетевым устройством. Множество TRP содержат первую TRP и вторую TRP. Способ включает: определение информации о конфигурации для поля индикации SRI в информации управления нисходящей линии связи (DCI) на основании информации о конфигурации набора ресурсов SRS первой TRP и второй TRP; причем информация о конфигурации набора ресурсов SRS указывает число ресурсов SRS, включенных в первый набор ресурсов SRS, соответствующий первой TRP, и число ресурсов SRS, включенных во второй набор ресурсов SRS, соответствующий второй TRP, и указывает, используются ли первый набор ресурсов SRS и второй набор ресурсов SRS для функции кодовой книги или функции, не связанной с кодовой книгой.
[6] Опционально, определение информации о конфигурации для поля индикации SRI в DCI включает: когда информация о конфигурации набора ресурсов SRS указывает, что число ресурсов SRS, включенных в первый набор ресурсов SRS, и число ресурсов SRS, включенных во второй набор ресурсов SRS, больше 1, определение информации о конфигурации для указания числа битов первого поля индикации SRI и числа битов второго поля индикации SRI в DCI на основании информации о конфигурации набора ресурсов SRS, при этом первое поле индикации SRI сконфигурировано для указания выбранного ресурса SRS для первой TRP, а второе поле индикации SRI сконфигурировано для указания выбранного ресурса SRS для второй TRP.
[7] Опционально, определение информации о конфигурации для указания числа битов первого поля индикации SRI и числа битов второго поля индикации SRI в DCI включает: когда информация о конфигурации набора ресурсов SRS указывает, что первый набор ресурсов SRS и второй набор ресурсов SRS используются для функции кодовой книги, определение, что число битов первого поля индикации SRI равно большему из значений и число битов второго поля индикации SRI равно
где М - число ресурсов SRS, включенных в первый набор ресурсов SRS, N - число ресурсов SRS, включенных во второй набор ресурсов SRS, и
означает округление в большую сторону.
[8] Опционально, определение информации о конфигурации для указания числа битов первого поля индикации SRI и числа битов второго поля индикации SRI в DCI включает: когда информация о конфигурации набора ресурсов SRS указывает, что первый набор ресурсов SRS и второй набор ресурсов SRS используются для функции, не связанной с кодовой книгой, определение, что число битов первого поля индикации SRI равно большему из значений и число битов второго поля индикации SRI равно большему из значений
и 1, где М - число ресурсов SRS, включенных в первый набор ресурсов SRS, А - число записей с рангом X в предварительно сконфигурированной таблице SRI, X - ранг, определяемый в соответствии с первым полем индикации SRI, и
означает округление в большую сторону.
[9] Опционально, определение информации о конфигурации для поля индикации SRI в DCI включает: когда информация о конфигурации набора ресурсов SRS указывает, что одно из числа ресурсов SRS, включенных в первый набор ресурсов SRS, и числа ресурсов SRS, включенных во второй набор ресурсов SRS, равно 1, определение информации о конфигурации для указания числа битов поля индикации SRI в DCI, при этом поле индикации SRI сконфигурировано для указания выбранного ресурса SRS для TRP из первой TRP и второй TRP, соответствующей набору ресурсов SRS, включающему в себя более одного ресурса SRS.
[10] Опционально, определение информации о конфигурации для указания числа битов поля индикации SRI в DCI включает: когда информация о конфигурации набора ресурсов SRS указывает, что число ресурсов SRS, включенных в первый набор ресурсов SRS, равно 1, и первый набор ресурсов SRS и второй набор ресурсов SRS используются для функции, не связанной с кодовой книгой, определение, что число битов поля индикации SRI равно где N - число ресурсов SRS, включенных во второй набор ресурсов SRS, или определение, что число битов поля индикации SRI представляет собой большее значение из
и 1, где А - число записей с рангом 1 в предварительно сконфигурированной таблице SRI, и
означает округление в большую сторону.
[11] Опционально, определение информации о конфигурации для указания числа битов поля индикации SRI в DCI включает: когда информация о конфигурации набора ресурсов SRS указывает, что число ресурсов SRS, включенных во второй набор ресурсов SRS, равно 1, и первый набор ресурсов SRS и второй набор ресурсов SRS используются для функции, не связанной с кодовой книгой, определение, что число битов поля индикации SRI равно где М - число ресурсов SRS, включенных в первый набор ресурсов SRS, и
означает округление в большую сторону.
[12] Опционально, определение информации о конфигурации для указания числа битов поля индикации SRI в DCI включает: когда информация о конфигурации набора ресурсов SRS указывает, что первый набор ресурсов SRS и второй набор ресурсов SRS используются для функции кодовой книги, определение, что число битов поля индикации SRI равно , где S представляет собой еще одно из числа ресурсов SRS, включенных в первый набор ресурсов SRS, и числа ресурсов SRS, включенных во второй набор ресурсов SRS, и
означает округление в большую сторону.
[13] Опционально, способ применим к передаче физического совместно используемого канала восходящей линии связи (Physical Uplink Shared Channel, PUSCH) с грантом и передаче PUSCH без гранта.
[14] Согласно второму аспекту вариантов осуществления настоящего изобретения предлагается устройство конфигурирования передачи для множества TRP. Устройство применимо к сетевому устройству. Множество TRP включают в себя первую TRP и вторую TRP. Устройство содержит: модуль обработки, сконфигурированный для определения информации о конфигурации для поля индикации SRI в DCI на основании информации о конфигурации набора ресурсов SRS первой TRP и второй TRP; при этом информация о конфигурации набора ресурсов SRS указывает число ресурсов SRS, включенных в первый набор ресурсов SRS, соответствующий первой TRP, и число ресурсов SRS, включенных во второй набор ресурсов SRS, соответствующий второй TRP, и указывает, используются ли первый набор ресурсов SRS и второй набор ресурсов SRS для функции кодовой книги или функции, не связанной с кодовой книгой.
[15] Опционально, модуль обработки сконфигурирован так, чтобы: когда информация о конфигурации набора ресурсов SRS указывает, что число ресурсов SRS, включенных в первый набор ресурсов SRS, и число ресурсов SRS, включенных во второй набор ресурсов SRS, больше 1, определять информацию о конфигурации для указания числа битов первого поля индикации SRI и числа битов второго поля индикации SRI в DCI на основании информации о конфигурации набора ресурсов SRS, при этом первое поле индикации SRI сконфигурировано для указания выбранного ресурса SRS для первой TRP, и второе поле индикации SRI сконфигурировано для указания выбранного ресурса SRS для второй TRP.
[16] Опционально, модуль обработки сконфигурирован так, чтобы: когда информация о конфигурации набора ресурсов SRS указывает, что первый набор ресурсов SRS и второй набор ресурсов SRS используются для функции кодовой книги, определять, что число битов первого поля индикации SRI равняется большему из значений и
а число битов второго поля индикации SRI равно
где М - число ресурсов SRS, включенных в первый набор ресурсов SRS, N - число ресурсов SRS, включенных во второй набор ресурсов SRS, и
означает округление в большую сторону.
[17] Опционально, модуль обработки сконфигурирован так, чтобы: когда информация о конфигурации набора ресурсов SRS указывает, что первый набор ресурсов SRS и второй набор ресурсов SRS используются для функции, не связанной с кодовой книгой, определять, что число битов первого поля индикации SRI равно большему из значений , и число битов второго поля индикации SRI равно большему из значений
и 1, где М - число ресурсов SRS, включенных в первый набор ресурсов SRS, А - число записей с рангом, равным X, в предварительно сконфигурированной таблице SRI, X - ранг, определенный в соответствии с первым полем индикации SRI, и
означает округление в большую сторону.
[18] Опционально, модуль обработки сконфигурирован так, чтобы: когда информация о конфигурации набора ресурсов SRS указывает, что одно из числа ресурсов SRS, включенных в первый набор ресурсов SRS, и числа ресурсов SRS, включенных во второй набор ресурсов SRS, равно 1, определять информацию о конфигурации для указания числа битов поля индикации SRI в DCI, при этом поле индикации SRI сконфигурировано для указания выбранного ресурса SRS для TRP из первой TRP и второй TRP, соответствующей набору ресурсов SRS, включающему более одного ресурса SRS.
[19] Опционально, модуль обработки сконфигурирован так, чтобы: когда информация о конфигурации набора ресурсов SRS указывает, что число ресурсов SRS, включенных в первый набор ресурсов SRS, равно 1, и первый набор ресурсов SRS и второй набор ресурсов SRS используются для функции, не связанной с кодовой книгой, определять, что число битов поля индикации SRI равно где N - число ресурсов SRS, включенных во второй набор ресурсов SRS, или определять, что число битов поля индикации SRI представляет собой большее значение из
и 1, где А - число записей с рангом 1 в предварительно сконфигурированной таблице SRI, а
означает округление в большую сторону.
[20] Опционально, модуль обработки сконфигурирован так, чтобы: когда информация о конфигурации набора ресурсов SRS указывает, что число ресурсов SRS, включенных во второй набор ресурсов SRS, равно 1, и первый набор ресурсов SRS и второй набор ресурсов SRS используются для функции, не связанной с кодовой книгой, определять, что число битов поля индикации SRI равно где М - число ресурсов SRS, включенных в первый набор ресурсов SRS, и
означает округление в большую сторону.
[21] Опционально, модуль обработки сконфигурирован так, чтобы: когда информация о конфигурации набора ресурсов SRS указывает, что первый набор ресурсов SRS и второй набор ресурсов SRS используются для функции кодовой книги, определять, что число битов поля индикации SRI равно где S представляет собой еще одно из числа ресурсов SRS, включенных в первый набор ресурсов SRS, и числа ресурсов SRS, включенных во второй набор ресурсов SRS, и
означает округление в большую сторону.
[22] Опционально, устройство применимо к передаче PUSCH с грантом и передаче PUSCH без гранта.
[23] Согласно третьему аспекту вариантов осуществления изобретения предлагается устройство связи. Устройство содержит: приемопередатчик, память и процессор, соответственно соединенный с приемопередатчиком и памятью и сконфигурированный для управления передачей и приемом беспроводных сигналов приемопередатчика и выполнения способа конфигурирования передачи для множества TRP согласно первому аспекту вариантов осуществления изобретения путем выполнения исполняемых компьютером команд, хранящихся в памяти.
[24] Согласно четвертому аспекту вариантов осуществления изобретения предлагается компьютерный носитель информации, хранящий исполняемые компьютером команды, при этом, когда исполняемые компьютером команды выполняются процессором, реализуется способ конфигурирования передачи для множества TRP согласно первому аспекту вариантов осуществления изобретения.
[25] Согласно способу и устройству конфигурирования передачи для множества TRP, предлагаемому вариантами осуществления изобретения, множество TRP включает в себя первую TRP и вторую TRP, и сетевое устройство определяет информацию о конфигурации для поля индикации SRI в DCI согласно числу ресурсов SRS, включенных в набор ресурсов SRS, соответствующий каждой из первой TRP и второй TRP, а также то, используется ли каждый набор ресурсов SRS для функции кодовой книги или функции, не связанной с кодовой книгой, тем самым обеспечивая решение для конфигурирования поля индикации SRI, подходящего для сценария с множеством TRP, что устраняет недостаток предшествующего уровня техники.
[26] Дополнительные аспекты и преимущества изобретения будут частично изложены в приведенном ниже описании, частично станут очевидными из него или будут изучены при применении изобретения на практике.
Краткое описание чертежей
[27] Приведенные выше и/или дополнительные аспекты и преимущества изобретения станут легкими для понимания из приведенного ниже описания вариантов осуществления изобретения в сочетании с прилагаемыми чертежами, на которых:
[28] Фиг. 1 представляет собой схему, иллюстрирующую архитектуру системы связи согласно вариантам осуществления настоящего изобретения.
[29] Фиг. 2 представляет собой блок-схему последовательности операций, иллюстрирующую способ конфигурирования передачи для множества TRP согласно вариантам осуществления настоящего изобретения.
[30] Фиг. 3 представляет собой блок-схему последовательности операций, иллюстрирующую способ конфигурирования передачи для множества TRP согласно вариантам осуществления настоящего изобретения.
[31] Фиг. 4 представляет собой блок-схему последовательности операций, иллюстрирующую способ конфигурирования передачи для множества TRP согласно вариантам осуществления настоящего изобретения.
[32] Фиг. 5 представляет собой схему, иллюстрирующую предварительно сконфигурированную таблицу SRI согласно вариантам осуществления настоящего изобретения.
[33] Фиг. 6 представляет собой блок-схему последовательности операций, иллюстрирующую способ конфигурирования передачи для множества TRP согласно вариантам осуществления настоящего изобретения.
[34] Фиг. 7 представляет собой блок-схему, иллюстрирующую устройство конфигурирования передачи для множества TRP согласно вариантам осуществления настоящего изобретения.

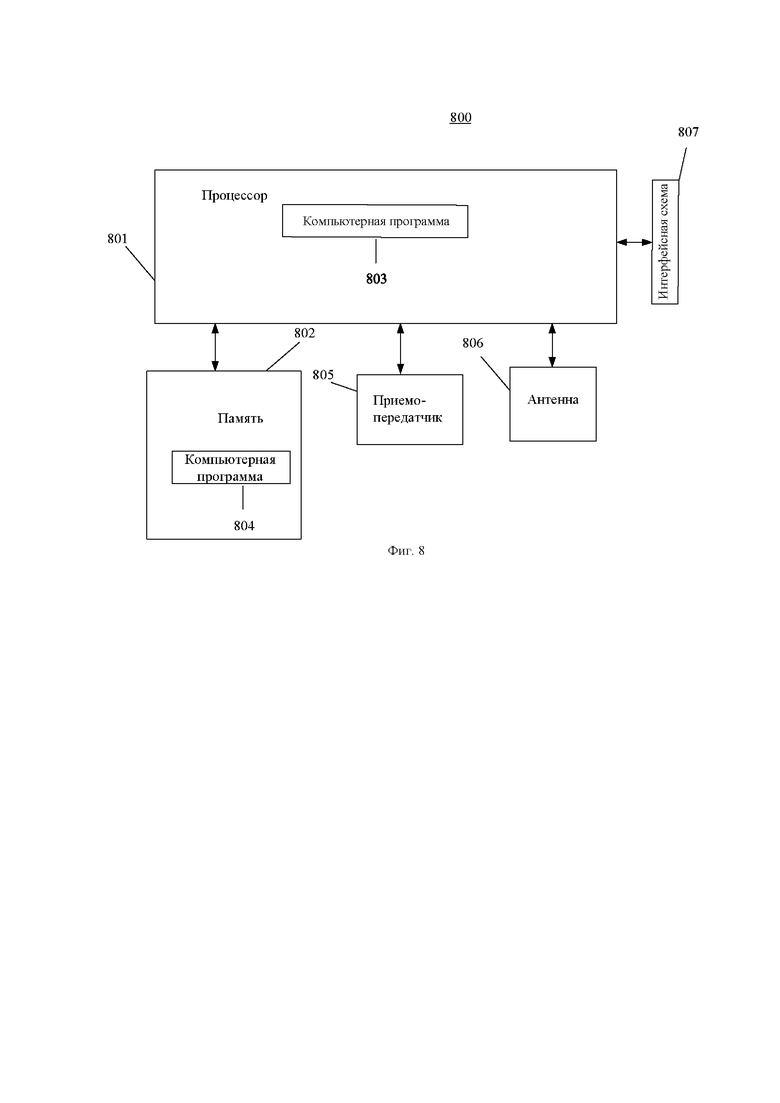

[35] Фиг. 8 представляет собой блок-схему, иллюстрирующую устройство связи согласно вариантам осуществления настоящего изобретения.
[36] Фиг. 9 представляет собой блок-схему, иллюстрирующую интегральную схему согласно вариантам осуществления настоящего изобретения.
Подробное описание
[37] Варианты осуществления настоящего изобретения подробно описаны ниже, примеры которых проиллюстрированы на прилагаемых чертежах, на которых одинаковые или подобные элементы и элементы, имеющие одинаковые или подобные функции, обозначены одинаковыми ссылочными номерами во всем описании. Варианты осуществления, описанные ниже со ссылкой на чертежи, являются примерами и предназначены для пояснения настоящего изобретения и не должны рассматриваться как ограничивающие настоящее изобретение.
[38] Чтобы лучше понять способ и устройство конфигурирования передачи для множества TRP согласно вариантам осуществления настоящего изобретения, ниже описана система связи, к которой применимы варианты осуществления настоящего изобретения.
[39] Обратимся к фиг.1, которая представляет схему, иллюстрирующую архитектуру системы связи согласно вариантам осуществления настоящего изобретения. Система связи может содержать, помимо прочего, сетевое устройство и оконечное устройство. Число и форма каждого устройства на фиг.1 приведены только в качестве примера и не представляют собой ограничения вариантов осуществления настоящего изобретения. В практических применениях могут содержаться два или более сетевых устройств и два или более оконечных устройств. Как показано на фиг.1, система 100 связи содержит, например, сетевое устройство 1011 как TRP1, сетевое устройство 10b как TRP2 и пользовательское оборудование (UE) 102. Следует отметить, что хотя одно сетевое устройство содержит одну TRP, как показано на фиг.1, в реальном применении одно сетевое устройство может содержать одну или более TRP.
[40] Следует отметить, что технические решения согласно вариантам осуществления настоящего изобретения могут быть применены к различным системам связи, например, к системе долгосрочного развития (Long Term Evolution, LTE), системе мобильной связи 5-го поколения (5G), системе "Новое радио" 5G (New Radio, NR) или другим будущим новым системам мобильной связи.
[41] Сетевое устройство 101 согласно вариантам осуществления изобретения является объектом на стороне сети для передачи или приема сигналов. Например, сетевое устройство 11 может быть усовершенствованным узлом В (evolved NodeB, eNB), точкой передачи и приема (TRP), узлом В следующего поколения (Next-Generation Node В, gNodeB, gNB) в системе NR, базовыми станциями в других будущих системах мобильной связи или узлом доступа в системах связи WiFi™ (Wireless Fidelity). Варианты осуществления настоящего изобретения не ограничивают конкретную технологию и конкретную форму устройства, принятые сетевым устройством. Сетевое устройство согласно вариантам осуществления изобретения может содержать центральный блок (Central Unit, CU) и распределенный блок (Distributed Unit, DU). CU также может называться блоком управления (Control Unit, CU). Структура CU-DU, может быть принята для разделения уровней протокола сетевого устройства, такого как базовая станция. Функции некоторых уровней протокола могут централизованно управляться CU, а функции части или всех остальных уровней протокола могут быть распределены среди DU, a CU централизованно управляет DU.
[42] UE 102 согласно вариантам осуществления изобретения представляет собой объект на стороне пользователя для передачи или приема сигналов, такой как мобильный телефон. UE также может называться терминалом, мобильной станцией (Mobile Station, MS), мобильным терминалом (Mobile Terminal, МТ) и т.п.UE может быть автомобилем с функцией связи, интеллектуальным автомобилем, мобильным телефоном, носимым устройством, планшетным компьютером (Pad), компьютером с функцией беспроводного приемопередатчика, оконечным устройством виртуальной реальности (Virtual Reality, VR), оконечным устройством дополненной реальности (Augmented Reality, AR), беспроводным оконечным устройством в промышленном управлении, беспроводным оконечным устройством в беспилотном вождении, беспроводным оконечным устройством в удаленной медицинской хирургии, беспроводным оконечным устройством в интеллектуальной сети, беспроводным оконечным устройством в транспортной безопасности, беспроводным оконечным устройством в "умном городе", беспроводным оконечным устройством в "умном доме" и т.п. Варианты осуществления изобретения не ограничивают конкретную технологию и конкретную форму устройства, принимаемую UE.
[43] Следует понимать, что система связи, описанная согласно вариантам осуществления изобретения, предназначена для более четкой иллюстрации технических решений согласно вариантам осуществления изобретения и не создает ограничений на технические решения, предложенные в вариантах осуществления настоящего изобретения. Для специалистов в данной области техники известно, что с развитием архитектуры системы и появлением нового сценария обслуживания, технические решения согласно вариантам осуществления изобретения также применимы к аналогичным техническим проблемам.
[44] Зондирующий опорный сигнал (SRS) в качестве опорного сигнала восходящей линии связи может использоваться для обнаружения и оценки качества канала, управления лучом и т.п.UE может быть сконфигурировано с одним или более наборами ресурсов SRS, и каждый набор ресурсов SRS включает по меньшей мере один ресурс SRS. Когда UE сконфигурировано с множеством ресурсов SRS, базовая станция может передавать индикатор ресурса SRS (SRI) в UE, чтобы указывать ресурс SRS, соответствующий лучу, выбранному базовой станцией.
[45] В сети мобильной связи следующего поколения ультравысокая скорость является важнейшим требованием. Базовая станция конфигурирует несколько TRP для удовлетворения в определенной степени требований ультравысокой скорости. В сценарии, где базовая станция конфигурирует несколько TRP, наборы ресурсов SRS связаны с разными TRP, которые конфигурируются для UE посредством сигнализации управления радиоресурсами (Radio Resource Control, RRC).
[46] Однако в сценарии, где базовая станция конфигурирует несколько TRP, определяется только отношение ассоциации между полем индикации SRI в информации управления нисходящей линии связи (DCI) и набором ресурсов SRS, а конкретное решение по конфигурированию поля индикации SRI не определено.
[47] С этой целью в соответствии с изобретением предлагаются способ и устройство конфигурирования передачи для множества TRP, которые могут обеспечить решение для конфигурирования поля индикации SRI, включенного в DCI, в сценарии с множеством TRP, тем самым устраняя недостаток в известном уровне техники.
[48] Способ и устройство конфигурирования передачи для множества TRP согласно изобретению будут описаны ниже в сочетании с чертежами.

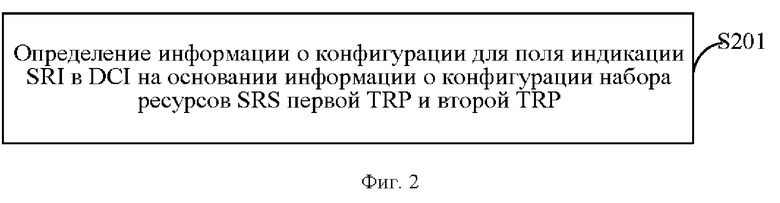

[49] Фиг. 2 иллюстрирует блок-схему способа конфигурирования передачи для множества TRP согласно вариантам осуществления настоящего изобретения. В этом варианте осуществления способ выполняется сетевым устройством. Множество TRP включает в себя первую TRP и вторую TRP. Как показано на фиг.2, способ конфигурирования передачи для нескольких TRP включает следующий этап.
[50] На этапе S201 информация о конфигурации, используемая для поля индикации SRI в DCI, определяется на основе информации о конфигурации набора ресурсов SRS первой TRP и второй TRP.
[51] Информация о конфигурации набора ресурсов SRS указывает число ресурсов SRS, включенных в первый набор ресурсов SRS, соответствующий первой TRP, и число ресурсов SRS, включенных во второй набор ресурсов SRS, соответствующий второй TRP, а также указывает, используются ли первый набор ресурсов SRS и второй набор ресурсов SRS для функции кодовой книги или функции, не связанной с кодовой книгой.
[52] Согласно вариантам осуществления изобретения, в сценарии с множеством TRP, включающим в себя первую TRP и вторую TRP, сетевое устройство определяет решение о конфигурации поля индикации SRI на основе информации о конфигурации набора ресурсов SRS для множества TRP. Информация о конфигурации набора ресурсов SRS для нескольких TRP может указывать число ресурсов SRS, включенных в набор ресурсов SRS, соответствующий каждой TRP, и используется ли набор ресурсов SRS, соответствующий каждой TRP, для функции кодовой книги или для функции, не связанной с кодовой книгой. При передаче по восходящей линии связи на основе кодовой книги набор ресурсов SRS используется для функции кодовой книги, а при передаче по восходящей линии связи без кодовой книги набор ресурсов SRS используется для функции, не связанной с кодовой книгой.
[53] Способ согласно изобретению применим к передаче PUSCH с грантом и передаче PUSCH без гранта, то есть решение о конфигурации поля индикации SRI при передаче PUSCH с грантом и передаче PUSCH без гранта может быть определено способом согласно этим вариантам осуществления изобретения.
[54] Согласно способу конфигурирования передачи, ориентированному на множество TRP, предлагаемому вариантами осуществления настоящего изобретения, сетевое устройство определяет информацию о конфигурации для поля индикации SRI в DCI согласно числу ресурсов SRS, включенных в набор ресурсов SRS, соответствующий каждой из первой TRP и второй TRP, а также тому, используется ли набор ресурсов SRS, соответствующий каждой из первой TRP и второй TRP, для функции кодовой книги или функции, не связанной с кодовой книгой, тем самым обеспечивая решение для конфигурирования поля индикации SRI, подходящее для сценария с множеством TRP, что устраняет недостаток предшествующего уровня техники.
[55] Фиг. 3 иллюстрирует блок-схему способа конфигурирования передачи для множества TRP согласно вариантам осуществления настоящего изобретения. Согласно вариантам осуществления способ выполняется сетевым устройством. Множество TRP включает в себя первую TRP и вторую TRP. Как показано на фиг.3, способ конфигурирования передачи для нескольких TRP включает следующие этапы.
[56] На этапе S301 информация о конфигурации для поля индикации SRI в DCI определяется на основании информации о конфигурации набора ресурсов SRS первой TRP и второй TRP.
[57] Информация о конфигурации набора ресурсов SRS указывает число ресурсов SRS, включенных в первый набор ресурсов SRS, соответствующий первой TRP, и число ресурсов SRS, включенных во второй набор ресурсов SRS, соответствующий второй TRP, и указывает, используются ли первый набор ресурсов SRS и второй набор ресурсов SRS для функции кодовой книги или функции, не связанной с кодовой книгой.
[58] Для подробного описания вышеуказанного этапа S301 можно обратиться к описанию этапа S201 и связанным с ним деталям, которые здесь не будут повторяться.
[59] Информация о конфигурации набора ресурсов SRS может указывать число ресурсов SRS, включенных в набор ресурсов SRS, соответствующий каждой TRP.
[60] Когда число ресурсов SRS, включенных в набор ресурсов SRS, соответствующий определенной TRP, равно 1, поскольку к TRP применим только один ресурс SRS, выбранный ресурс SRS не обязательно указывать для TRP, т.е. только когда набор ресурсов SRS, соответствующий определенной TRP, включает в себя более одного ресурса SRS, необходимо указать, какие ресурсы SRS среди ресурсов SRS используются для TRP.
[61] Следовательно, то, является ли число ресурсов SRS, включенных в набор ресурсов SRS, соответствующий каждой TRP, большим 1, может влиять на то, как определять информацию о конфигурации, используемую для поля индикации SRI в DCI.
[62] Согласно некоторым вариантам осуществления изобретения вышеуказанный этап S301 может включать в себя любой из следующих этапов:
[63] На этапе S3011, когда информация о конфигурации набора ресурсов SRS указывает, что число ресурсов SRS, включенных в первый набор ресурсов SRS, и число ресурсов SRS, включенных во второй набор ресурсов SRS, больше 1, информация о конфигурации для указания числа битов первого поля индикации SRI и числа битов второго поля индикации SRI в DCI определяется на основании информации о конфигурации набора ресурсов SRS. Первое поле индикации SRI используется для указания выбранного ресурса SRS для первой TRP, а второе поле индикации SRI используется для указания выбранного ресурса SRS для второй TRP.
[64] В этом варианте осуществления, когда число ресурсов SRS, включенных в первый набор ресурсов SRS, соответствующий первой TRP, и число ресурсов SRS, включенных во второй набор ресурсов SRS, соответствующий второй TRP, больше 1, необходимо указать для первой TRP, какие ресурсы SRS среди ресурсов SRS выбраны, и указать какие ресурсы SRS среди ресурсов SRS выбраны для второй TRP. Таким образом, первое поле индикации SRI и второе поле индикации SRI могут быть включены в DCI и соответственно использоваться для указания выбранных ресурсов SRS для первой TRP и выбранных ресурсов SRS для второй TRP. В этом случае определение информации о конфигурации поля индикации SRI в DCI включает в себя определение информации о конфигурации первого поля индикации SRI, например, числа занятых битов, и определение информации о конфигурации второго поля индикации SRI, например, числа занятых битов.
[65] На этапе S3012, когда информация о конфигурации набора ресурсов SRS указывает, что одно из числа ресурсов SRS, включенных в первый набор ресурсов SRS, и числа ресурсов SRS, включенных во второй набор ресурсов SRS, равно 1, информация о конфигурации для указания число битов поля индикации SRI в DCI определяется на основании информации о конфигурации набора ресурсов SRS. Поле индикации SRI используется для указания выбранного ресурса SRS для TRP из первой TRP и второй TRP, соответствующей набору ресурсов SRS, содержащему более одного ресурса SRS.
[66] Согласно вариантам осуществления изобретения, когда одно из числа ресурсов SRS, включенных в первый набор ресурсов SRS, соответствующий первой TRP, и числа ресурсов SRS, включенных во второй набор ресурсов SRS, соответствующий второй TRP, равно 1, какой ресурс SRS среди ресурсов SRS выбран, должно быть указано только для TRP из первой TRP и второй TRP, и для TRP, соответствующей набору ресурсов SRS, включающему более одного ресурса SRS. Следовательно, поле индикации SRI может быть включено в DCI и использоваться для указания выбранного ресурса SRS для TRP из первой TRP и второй TRP и для TRP, соответствующей набору ресурсов SRS, включающему более одного ресурса SRS. В этом случае определение информации о конфигурации поля индикации SRI в DCI включает в себя определение информации о конфигурации поля индикации SRI, например, числа занятых битов.
[67] Например, когда число ресурсов SRS, включенных в первый набор ресурсов SRS, равно 1, выбранный ресурс SRS необходимо указывать только для второй TRP, и не обязательно для первой TRP, то есть DCI может включать только одно поле индикации SRI для указания ресурса SRS, выбранного для второй TRP. Когда число ресурсов SRS, включенных во второй набор ресурсов SRS, равно 1, выбранный ресурс SRS необходимо указывать только для первой TRP, и не обязательно для второй TRP, то есть DCI может включать только одно поле индикации SRI для указания ресурсов SRS, выбранных для второй TRP.
[68] Способ, предлагаемый в этом варианте осуществления, применим к запланированной передаче PUSCH с грантом и передаче PUSCH без гранта, то есть решение о конфигурации поля индикации SRI как при передаче PUSCH с грантом, так и при передаче PUSCH без гранта, может быть определено согласно способу, предлагаемому в этом варианте осуществления.
[69] Согласно способу конфигурирования передачи для множества TRP, предлагаемому вариантами осуществления настоящего изобретения, сетевое устройство определяет информацию о конфигурации для поля индикации SRI в DCI на основании числа ресурсов SRS, включенных в набор ресурсов SRS, соответствующий каждой из первой TRP и второй TRP, а также того, используется ли набор ресурсов SRS, соответствующий каждой из первой TRP и второй TRP, для функции кодовой книги или функции, не связанной с кодовой книгой. В частности, информация о конфигурации для поля индикации SRI, требуемого в DCI, определяется в соответствии с тем, равно ли 1 число ресурсов SRS, включенных в первый набор ресурсов SRS, и число ресурсов SRS, включенных во второй набор ресурсов SRS, тем самым обеспечивая решение для конфигурирования поля индикации SRI, подходящее для сценария с множеством TRP, что устраняет недостаток существующей технологии.
[70] Фиг. 4 иллюстрирует блок-схему способа конфигурирования передачи для множества TRP согласно вариантам осуществления настоящего изобретения. В этих вариантах осуществления способ выполняется сетевым устройством. Множество TRP включает в себя первую TRP и вторую TRP. На основании варианта осуществления, ппоказанного на фиг.3, как показано на фиг.4, способ конфигурирования передачи для нескольких TRP включает следующие этапы:
[71] На этапе S401 информация о конфигурации для поля индикации SRI в DCI определяется на основании информации о конфигурации набора ресурсов SRS первой TRP и второй TRP.
[72] Информация о конфигурации набора ресурсов SRS указывает число ресурсов SRS, включенных в первый набор ресурсов SRS, соответствующий первой TRP, и число ресурсов SRS, включенных во второй набор ресурсов SRS, соответствующий второй TRP, и указывает, используются ли первый набор ресурсов SRS и второй набор ресурсов SRS для функции кодовой книги или функции, не связанной с кодовой книгой.
[73] Для подробного описания вышеуказанного этапа S401 можно обратиться к описанию этапа S201 и связанным с ним деталям, которые здесь не будут повторяться.
[74] Согласно некоторым вариантам осуществления изобретения вышеуказанный этап S401 может включать в себя следующие этапы:
[75] На этапе S4011, когда информация о конфигурации набора ресурсов SRS указывает, что число ресурсов SRS, включенных в первый набор ресурсов SRS, и число ресурсов SRS, включенных во второй набор ресурсов SRS, больше 1, информация о конфигурации для указания числа битов первого поля индикации SRI и числа битов второго поля индикации SRI в DCI определяется на основании информации о конфигурации набора ресурсов SRS. Первое поле индикации SRI используется для указания выбранного ресурса SRS для первой TRP, а второе поле индикации SRI используется для указания выбранного ресурса SRS для второй TRP.
[76] Для подробного описания вышеуказанного этапа S4011 можно обратиться к описанию этапа S3011 и связанным с ним деталям, которые здесь не будут повторяться.
[77] Информация о конфигурации набора ресурсов SRS помимо указания числа ресурсов SRS, включенных в набор ресурсов SRS, соответствующий каждой TRP, может дополнительно указывать, используется ли набор ресурсов SRS, соответствующий каждой TRP, для функции кодовой книги или функции, не связанной с кодовой книгой.
[78] При передаче по восходящей линии связи на основе кодовой книги UE обычно передает не кодированный предварительно SRS для обнаружения восходящего канала, а сетевое устройство определяет предпочтительный прекодер из кодовой книги на основе оценки канала SRS. Когда UE конфигурируется с несколькими ресурсами SRS, сетевое устройство может возвращать SRI для указания выбранного ресурса SRS и в то же время передавать индикатор матрицы предварительного кодирования (Transmitted Precoding Matrix Indicator, TPMI), используемый для указания выбранного прекодера, и индикатор ранга (Rank Indicator, RI), используемый для указания числа уровней передачи для UE, и UE выполняет предварительное кодирование с использованием TPMI и RI, заданных сетевым устройством, при последующей передаче данных по восходящей линии связи и отображает предварительно кодированные данные на соответствующий антенный порт согласно пространственному фильтру, соответствующему ресурсу SRI, указанному SRI. При передаче по восходящей линии связи без использования кодовой книги UE самостоятельно определяет один или несколько доступных прекодеров и предварительно кодирует один или несколько SRS в одном или нескольких ресурсах SRS с использованием доступных прекодеров, а сетевое устройство соответственно определяет один или более предпочтительных ресурсов SRS и использует SRI для того, чтобы дать указание UE использовать прекодер для предварительного кодирования одного или более предпочтительных ресурсов SRS. При скоординированной передаче PUSCH на основе множества TRP, независимо от передачи на основе кодовой книги или без нее, в настоящее время поддерживается передача максимум двух TRP, а связанный набор ресурсов SRS конфигурируется для каждой TRP одновременно и соответственно указывается независимым полем SRI.
[79] Используется ли набор ресурсов SRS, соответствующий каждой TRP, для функции кодовой книги или функции, не связанной с кодовой книгой, может влиять на то, как определять информацию о конфигурации для поля индикации SRI в DCI.
[80] Согласно некоторым вариантам осуществления изобретения вышеуказанный этап S4011 может включать в себя любой из следующих этапов.
[81] На этапе S40111, когда информация о конфигурации набора ресурсов SRS указывает, что первый набор ресурсов SRS и второй набор ресурсов SRS используются для функции кодовой книги, определяется, что число битов первого поля индикации SRI равно большему из значений и число битов второго поля индикации SRI равно
где М - число ресурсов SRS, включенных в первый набор ресурсов SRS, N - число ресурсов SRS, включенных во второй набор ресурсов SRS, и
означает округление в большую сторону.
[82] Согласно вариантам осуществления изобретения, когда первый набор ресурсов SRS, соответствующий первой TRP, и второй набор ресурсов SRS, соответствующий второй TRP, используются для функции кодовой книги, то есть при передаче по восходящей линии связи на основе кодовой книги, число битов первого поля индикации SRI может быть определено согласно большему значению из числа ресурсов SRS, включенных в первый набор ресурсов SRS, и числа ресурсов SRS, включенных во второй набор ресурсов SRS, и число битов второго поля индикации SRI определяется согласно числу ресурсов SRS, включенных во второй набор ресурсов SRS.
[83] Например, предположим, что число ресурсов SRS, включенных в первый набор ресурсов SRS, равно М, а число ресурсов SRS, включенных во второй набор ресурсов SRS, равно N; число битов второго поля индикации SRI может быть определено как а число битов первого поля индикации SRI может быть определено как
то есть когда M>N, число битов первого поля индикации SRI может быть определено как
когда M<N, число битов первого поля индикации SRI может быть определено как
и когда M=N, число битов первого поля индикации SRI может быть определено как любое из
[84] На этапе S40112, когда информация о конфигурации набора ресурсов SRS указывает, что первый набор ресурсов SRS и второй набор ресурсов SRS используются для функции, не связанной с кодовой книгой, определяется, что число битов первого поля индикации SRI равно большему из значений и число битов второго поля индикации SRI равно большему из значений
и 1, где М - число ресурсов SRS, включенных в первый набор ресурсов SRS, А - число записей с рангом X в предварительно сконфигурированной таблице SRI, X - ранг, определенный в соответствии с первым полем индикации SRI, и
означает округление в большую сторону.
[85] Согласно вариантам осуществления, когда первый набор ресурсов SRS, соответствующий первой TRP, и второй набор ресурсов SRS, соответствующий второй TRP, используются для функции, не связанной с кодовой книгой, то есть при передаче по восходящей линии связи без кодовой книги, число битов первого поля индикации SRI может быть определено согласно большему числу из числа ресурсов SRS, включенных в первый набор ресурсов SRS, и числа ресурсов SRS, включенных во второй набор ресурсов SRS, и число битов второго поля индикации SRI может быть определено согласно предварительно сконфигурированной таблице SRI и первому полю индикации SRI. Предварительно сконфигурированная таблица SRI предварительно конфигурируется в сетевом устройстве.
[86] Например, предположим, что число ресурсов SRS, включенных в первый набор ресурсов SRS, равно М, а число ресурсов SRS, включенных во второй набор ресурсов SRS, равно N, число битов первого поля индикации SRI может быть определено как то есть, когда M>N, число битов первого поля индикации SRI может быть определено как
когда M<N, число битов первого поля индикации SRI может быть определено как
и когда M=N, число битов первого поля индикации SRI может быть определено как любое из
и число битов второго поля индикации SRI может быть определено, как
А представляет собой число записей с рангом, равным X, в предварительно сконфигурированной таблице SRI, и X - ранг определяемый в соответствии с первым полем индикации SRI, то есть, когда А>1, число битов второго поля индикации SRI может быть определено как
а если А=1, то число битов второго поля индикации SRI может быть определено равным 1. Поскольку первый набор ресурсов SRS и второй набор ресурсов SRS соответствуют одному и тому же числу уровней передачи, только второе поле индикации SRI для указания выбранного ресурса SRS для второй TRP должно иметь возможность указывать опцию ресурса SRS, соответствующую рангу, определенному первым полем индикации SRI, без обязательного указания всех опций ресурса SRS, тем самым сохраняя число необходимых битов поля индикации SRI.
[87] Например, фиг.5 иллюстрирует предварительно сконфигурированную таблицу SRI. Предварительно сконфигурированная таблица SRI применима к сценарию с максимальным числом уровней передачи и иллюстрирует случай SRI, когда число доступных ресурсов SRS соответственно равно
[88] Как показано на фиг.5, например, когда то есть имеется два ресурса SRS, поскольку
может быть три представления: выбор первого ресурса SRS (обозначен 0), выбор второго ресурса SRS (обозначен 1) и выбор первого и второго ресурсов SRS (обозначен 0, 1). В этом случае есть записи с рангом 1, то есть две записи, соответственно обозначенные 0 и 1; и имеется одна запись с рангом 2 то есть одна запись, обозначенная 0, 1. Когда первое поле индикации SRI указывает (0), ранг равен 1 и соответствует числу записей А=2, и число битов второго поля индикации SRI равно
когда первое поле индикации SRI указывает (0, 1), ранг равен 2 и соответствует числу записей А=1, а число битов второго поля индикации SRI равно
[89] Например, когда то есть имеется четыре ресурса SRS, поскольку
может быть десять представлений: выбор первого ресурса SRS (обозначен цифрой 0), выбор второго ресурса SRS (обозначен 1), выбор третьего ресурса SRS (обозначен 2), выбор четвертого ресурса SRS (обозначен 3), выбор первого и второго ресурсов SRS (обозначен цифрами 0, 1), выбор первого и третьего ресурсов SRS (обозначен 0, 2), выбор первого и четвертого ресурсов SRS (обозначен 0, 3), выбор второго и третьего ресурсов SRS (обозначен 1, 2), выбор второго и четвертого ресурсов SRS (обозначен 1, 3) и выбор третьего и четвертого ресурсов SRS (обозначен 2, 3). В этом случае имеется четыре записи с рангом 1, то есть четыре записи, обозначенные соответственно 0, 1, 2 и 3; имеется шесть записей с рангом 2, то есть шесть записей, обозначенных соответственно 0, 1,; 0, 2; 0, 3; 1, 2; 1, 3 и 2, 3. Когда первое поле индикации SRI указывает (0), ранг равен 1 и соответствует числу записей А=4, а число битов второго поля индикации SRI равно
когда первое поле индикации SRI указывает (0, 1), ранг равен 2 и соответствует числу записей А=6, а число битов второго поля индикации SRI равно
[90] Способ, предлагаемый в этом варианте осуществления изобретения, применим к передаче PUSCH с грантом и передаче PUSCH без гранта, то есть решение о конфигурации поля индикации SRI при передаче PUSCH с грантом и передаче PUSCH без гранта может быть определено согласно способу, предлагаемому в этом варианте осуществления изобретения.
[91] Согласно способу конфигурирования передачи для множества TRP, предлагаемому вариантами осуществления настоящего изобретения, сетевое устройство определяет информацию о конфигурации для поля индикации SRI в DCI на основании числа ресурсов SRS, включенных в набор ресурсов SRS, соответствующий каждой из первой TRP и второй TRP, а также того, используется ли набор ресурсов SRS, соответствующий каждой из первой TRP и второй TRP, для функции кодовой книги или функции, не связанной с кодовой книгой. В частности, когда число ресурсов SRS, включенных в набор ресурсов SRS, соответствующий каждой из первой TRP и второй TRP, больше 1, информация о конфигурации для полей индикации SRI для соответствующего указания выбранных ресурсов SRS для первой TRP и второй TRP в DCI определяется в соответствии с тем, используется ли набор ресурсов SRS для функции кодовой книги или функции, не связанной с кодовой книгой, тем самым обеспечивая решение для конфигурирования поля индикации SRI, подходящее для сценария с множеством TRP, которое устраняет недостатки существующей технологии.
[92] Фиг. 6 иллюстрирует блок-схему способа конфигурирования передачи для множества TRP согласно вариантам осуществления настоящего изобретения. В этих вариантах осуществления способ выполняется сетевым устройством. Множество TRP включает в себя первую TRP и вторую TRP. На основании варианта осуществления, показанного на фиг.3, как показано на фиг.6, способ конфигурирования передачи для множества TRP включает следующие этапы:
[93] На этапе S601 информация о конфигурации для поля индикации SRI в DCI определяется на основании информации о конфигурации набора ресурсов SRS первой TRP и второй TRP.
[94] Информация о конфигурации набора ресурсов SRS указывает число ресурсов SRS, включенных в первый набор ресурсов SRS, соответствующий первой TRP, и число ресурсов SRS, включенных во второй набор ресурсов SRS, соответствующий второй TRP, и указывает, используются ли первый набор ресурсов SRS и второй набор ресурсов SRS для функции кодовой книги или функции, не связанной с кодовой книгой.
[95] Для подробного описания вышеуказанного этапа S601 можно обратиться к описанию этапа S201 и связанным с ним деталям, которые здесь не будут повторяться.
[96] Согласно некоторым вариантам осуществления изобретения вышеуказанный этап S601 может включать в себя следующие этапы:
[97] На этапе S6012, когда информация о конфигурации набора ресурсов SRS указывает, что одно из числа ресурсов SRS, включенных в первый набор ресурсов SRS, и числа ресурсов SRS, включенных во второй набор ресурсов SRS, равно 1, информация о конфигурации для указания число битов поля индикации SRI в DCI определяется на основании информации о конфигурации набора ресурсов SRS. Поле индикации SRI используется для указания выбранного ресурса SRS для TRP из первой TRP и второй TRP, соответствующей набору ресурсов SRS, включающему в себя более одного ресурса SRS.
[98] Для подробного описания вышеуказанного этапа S6012 можно обратиться к описанию этапа S3012 и связанным с ним деталям, которые здесь не будут повторяться.
[99] Информация о конфигурации набора ресурсов SRS может помимо указания числа ресурсов SRS, включенных в набор ресурсов SRS, соответствующий каждой TRP, может дополнительно указывать, используется ли набор ресурсов SRS, соответствующий каждой TRP, для функции кодовой книги или функции, не связанной с кодовой книгой.
[100] При передаче по восходящей линии связи на основе кодовой книги UE обычно передает не кодированный предварительно SRS для обнаружения восходящего канала, а сетевое устройство определяет предпочтительный прекодер из кодовой книги на основе оценки канала SRS. Когда UE конфигурируется с несколькими ресурсами SRS, сетевое устройство может возвращать SRI для указания выбранного ресурса SRS в то же время передавать TPMI, используемый для указания выбранного прекодера, и RI для указания числа уровней передачи для UE, и UE выполняет предварительное кодирование с использованием TPMI и RI, заданных сетевым устройством, при последующей передаче данных по восходящей линии связи и отображает предварительно кодированные данные на соответствующий антенный порт согласно пространственному фильтру, соответствующему ресурсу SRI, указанному SRI. При передаче по восходящей линии связи без использования кодовой книги UE само определяет один или несколько доступных прекодеров и предварительно кодирует один или несколько SRS в одном или нескольких ресурсах SRS с использованием доступных прекодеров, а сетевое устройство соответственно определяет один или несколько предпочтительных ресурсов SRS и использует SRI для того, чтобы дать указание UE использовать прекодер для предварительного кодирования одного или более предпочтительных ресурсов SRS. При скоординированной передаче PUSCH на основе множества TRP, независимо от передачи на основе кодовой книги или передачи без нее, в настоящее время поддерживается передача максимум двух TRP, в настоящее время поддерживается передача максимум двух TRP, а связанный набор ресурсов SRS конфигурируется для каждой TRP одновременно и соответственно указывается независимым полем SRI.
[101] Используется ли набор ресурсов SRS, соответствующий каждой TRP, для функции кодовой книги или функции, не связанной с кодовой книгой, может влиять на то, как определять информацию о конфигурации для поля индикации SRI в DCI.
[102] Согласно некоторым вариантам осуществления изобретения вышеуказанный этап S6012 может включать в себя из любой из следующих этапов.
[103] На этапе S60121, когда информация о конфигурации набора ресурсов SRS указывает, что первый набор ресурсов SRS и второй набор ресурсов SRS используются для функции кодовой книги, определяется, что число битов поля индикации SRI равно где S представляет собой еще одно из числа ресурсов SRS, включенных в первый набор ресурсов SRS, и числа ресурсов SRS, включенных во второй набор ресурсов SRS, и
означает округление в большую сторону.
[104] Согласно вариантам осуществления изобретения, когда первый набор ресурсов SRS, соответствующий первой TRP, и второй набор ресурсов SRS, соответствующий второй TRP, используются для функции кодовой книги, то есть при передаче по восходящей линии связи на основе кодовой книги, число битов поля индикации SRI может быть определено согласно одному из числа ресурсов SRS, включенных в первый набор ресурсов SRS, и числа ресурсов SRS, включенных во второй набор ресурсов SRS, не равного 1.
[105] Например, предположим, что число ресурсов SRS, включенных в первый набор ресурсов SRS, равно М, а число ресурсов SRS, включенных во второй набор ресурсов SRS, равно N, когда М=1, число битов поля индикации SRI может быть определено как а когда N=1, число битов поля индикации SRI может быть определено как
[106] На этапе S60122, когда информация о конфигурации набора ресурсов SRS указывает, что первый набор ресурсов SRS и второй набор ресурсов SRS используются для функции, не связанной с кодовой книгой, и указывает, что число ресурсов SRS, включенных в первый набор ресурсов SRS, равно 1, определяется, что число битов поля индикации SRI равно N - число ресурсов SRS, включенных во второй набор ресурсов SRS. Или определяется, что число битов поля индикации SRI определяется как большее из значений
и 1. А представляет собой число записей с рангом 1 в предварительно сконфигурированной таблице SRI и
означает округление в большую сторону.
[107] Согласно этим вариантам осуществления изобретения, когда первый набор ресурсов SRS, соответствующий первой TRP, и второй набор ресурсов SRS, соответствующий второй TRP, используются для функции, не связанной с кодовой книгой, то есть при передаче по восходящей линии связи без кодовой книги, если число ресурсов SRS, включенных в первый набор ресурсов SRS, равно 1, число битов поля индикации SRI может быть определено согласно числу ресурсов SRS, включенных во второй набор ресурсов SRS, или предварительно сконфигурированной таблице SRI. Предварительно сконфигурированная таблица SRI предварительно конфигурируется в сетевом устройстве.
[108] Например, предположим, что число ресурсов SRS, включенных в первый набор ресурсов SRS, равно М=1, а число ресурсов SRS, включенных во второй набор ресурсов SRS, равно N, число битов поля индикации SRI может быть определен как
[109] В другом примере предположим, что число ресурсов SRS, включенных в первый набор ресурсов SRS, равно М=1, а число ресурсов SRS, включенных во второй набор ресурсов SRS, равно N, число битов поля индикации SRI может быть определен как а А - число записей с рангом 1 в предварительно сконфигурированной таблице SRI, то есть, когда А>1, число битов поля индикации SRI может быть определено как
и когда А=1, число битов поля индикации SRI может быть определено как 1.
Следовательно, А представляет собой целое число, большее или равное 1. Поскольку число ресурсов SRS, включенных в первый набор ресурсов SRS, равно М=1, а первый набор ресурсов SRS и второй набор ресурсов SRS соответствуют одному и тому же числу уровней передачи, то есть 1, поле индикации SRI для указание выбранного ресурса SRS для второй TRP должно быть способным указывать только вариант ресурса SRS с рангом 1 без обязательного указания всех вариантов ресурса SRS, тем самым сохраняя число необходимых битов поля индикации SRI.
[ПО] Например, как показано на фиг.5, когда то есть имеется два ресурса SRS, поскольку
может быть три представления: выбор первого ресурса SRS (обозначен 0), выбор второго ресурса SRS (обозначен 1) и выбор первого и второго ресурсов SRS (обозначен 0, 1). В этом случае имеются две записи с рангом 1 то есть две записи, соответственно обозначенные 0 и 1, то есть А=2, и число битов поля индикации SRI равно
[111] Например, когдато есть имеется четыре ресурса SRS, поскольку
может быть десять представлений: выбор первого ресурса SRS (обозначен цифрой 0), выбор второго ресурса SRS (обозначен 1), выбор третьего ресурса SRS (обозначен 2), выбор четвертого ресурса SRS (обозначен 3), выбор первого и второго ресурсов SRS (обозначен 0, 1), выбор первого и третьего ресурсов SRS (обозначен 0, 2), выбор первого и четвертого ресурсов SRS (обозначен 0, 3), выбор второго и третьего ресурсов SRS (обозначен 1, 2), выбор второго и четвертого ресурсов SRS (обозначен 1, 3) и выбор третьего и четвертого ресурсов SRS (обозначен 2, 3). В этом случае имеется четыре записи с рангом 1 то есть четыре записи, соответственно, обозначенные цифрами 0, 1, 2 и 4, то есть А=4, и число битов поля индикации SRI равно
[112] На этапе S60123, когда информация о конфигурации набора ресурсов SRS указывает, что первый набор ресурсов SRS и второй набор ресурсов SRS используются для функции, не связанной с кодовой книгой, и указывает, что число ресурсов SRS, включенных во второй набор ресурсов SRS, равно 1, определяется, что число битов поля индикации SRI равно где М - число ресурсов SRS, включенных в первый набор ресурсов SRS, а
означает округление в большую сторону.
[113] Согласно вариантам осуществления, когда первый набор ресурсов SRS, соответствующий первой TRP, и второй набор ресурсов SRS, соответствующий второй TRP, используются для функции, не связанной с кодовой книгой, то есть при передаче по восходящей линии связи без кодовой книги, если число ресурсов SRS, включенных во второй набор ресурсов SRS, равно 1, число битов поля индикации SRI может определяться согласно числу ресурсов SRS, включенных в первый набор ресурсов SRS.
[114] Например, если число ресурсов SRS, включенных в первый набор ресурсов SRS, равно М, а число ресурсов SRS, включенных во второй набор ресурсов SRS, равно N=1, то число битов поля индикации SRI может определить как
[115] Способ согласно изобретению применим к передаче PUSCH с грантом и передаче PUSCH без гранта, то есть решение о конфигурации поля индикации SRI при передаче PUSCH с грантом и передаче PUSCH без гранта может быть определено согласно способу, предлагаемому в этом варианте осуществления изобретения.
[116] Согласно способу конфигурирования передачи для множества TRP, предлагаемому вариантами осуществления настоящего изобретения, сетевое устройство определяет информацию о конфигурации для поля индикации SRI в DCI на основании числа ресурсов SRS, включенных в набор ресурсов SRS, соответствующий каждой из первой TRP и второй TRP, а также того, используется ли набор ресурсов SRS, соответствующий каждой из первой TRP и второй TRP, для функции кодовой книги или функции, не связанной с кодовой книгой. В частности, когда одно из числа ресурсов SRS, включенных в набор ресурсов SRS, соответствующий первой TRP, и числа ресурсов SRS, включенных в набор ресурсов SRS, соответствующий второй TRP, равно 1, информация о конфигурации для поля индикации SRI в DCI для указания выбранного ресурса SRS для TRP, соответствующей набору ресурсов SRS, включающему в себя более одного ресурса SRS, определяется в соответствии с тем, используется ли набор ресурсов SRS для функции кодовой книги или функции, не связанной с кодовой книгой, тем самым обеспечивая решение для конфигурирования поля индикации SRI, подходящее для сценария с множеством TRP, что устраняет недостаток предшествующего уровня техники.
[117] В соответствии со способом конфигурирования передачи, ориентированным на множество TRP, предусмотренным несколькими вышеприведенными вариантами осуществления, настоящее изобретение также предлагает устройство конфигурирования передачи, ориентированное на множество TRP. Поскольку устройство конфигурирования передачи для множества TRP согласно вариантам осуществления изобретения соответствует способу конфигурирования передачи для множества TRP согласно вариантам осуществления, этот способ не будет описываться.
[118] Фиг. 7 представляет собой блок-схему, иллюстрирующую устройство конфигурирования передачи для множества TRP согласно вариантам осуществления настоящего изобретения. Устройство применимо к сетевому устройству.
[119] Как проиллюстрировано на фиг.7, устройство 700 конфигурирования передачи для множества TRP содержит модуль 701 обработки.
[120] Модуль 701 обработки сконфигурирован для определения информации о конфигурации для поля индикации SRI в DCI на основании информации о конфигурации набора ресурсов SRS первой TRP и второй TRP. Информация о конфигурации набора ресурсов SRS указывает число ресурсов SRS, включенных в первый набор ресурсов SRS, соответствующий первой TRP, и число ресурсов SRS, включенных во второй набор ресурсов SRS, соответствующий второй TRP, и указывает, используются ли первый набор ресурсов SRS и второй набор ресурсов SRS для функции кодовой книги или функции, не связанной с кодовой книгой.
[121] Согласно устройству конфигурирования передачи для множества TRP, предлагаемому вариантами осуществления настоящего изобретения, информация о конфигурации для поля индикации SRI в DCI определяется на основе числа ресурсов SRS, включенных в набор ресурсов SRS, соответствующий каждой из первой TRP и второй TRP, а также того, используется ли набор ресурсов SRS, соответствующий каждой из первой TRP и второй TRP, для функции кодовой книги или функции, не связанной с кодовой книгой, тем самым обеспечивая решение для конфигурирования поля индикации SRI, подходящее для сценария с множеством TRP, которое устраняет недостатки существующей технологии.
[122] Согласно некоторым вариантам осуществления изобретения, модуль 701 обработки может быть сконфигурирован для того, чтобы: когда информация о конфигурации набора ресурсов SRS указывает, что число ресурсов SRS, включенных в первый набор ресурсов SRS, и число ресурсов SRS, включенных во второй набор ресурсов SRS, больше 1, определять информацию о конфигурации для указания числа битов первого поля индикации SRI и числа битов второго поля индикации SRI в DCI на основании информации о конфигурации набора ресурсов SRS, в которой первое поле индикации SRI сконфигурировано для указания выбранного ресурса SRS для первой TRP, а второе поле индикации SRI сконфигурировано для указания выбранного ресурса SRS для второй TRP.
[123] Согласно некоторым вариантам осуществления, модуль 701 обработки может быть сконфигурирован так, чтобы: когда информация о конфигурации набора ресурсов SRS указывает, что первый набор ресурсов SRS и второй набор ресурсов SRS используются для функции кодовой книги, определять, что число битов первого поля индикации SRI равно большему из значений и число битов второго поля индикации SRI имеет вид
где М - число ресурсов SRS, включенных в первый набор ресурсов SRS, N - число ресурсов SRS, включенных во второй набор ресурсов SRS, и
означает округление в большую сторону.
[124] Согласно некоторым вариантам осуществления, модуль 701 обработки может быть сконфигурирован так, чтобы: когда информация о конфигурации набора ресурсов SRS указывает, что первый набор ресурсов SRS и второй набор ресурсов SRS используются для функции, не связанной с кодовой книгой, определять, что число битов первого поля индикации SRI равно большему из значений и число битов второго поля индикации SRI равно большему из значений
и 1, где М - число ресурсов SRS, включенных в первый набор ресурсов SRS, А - число записей с рангом X в предварительно сконфигурированной таблице SRI, X - ранг, определенный в соответствии с первым полем индикации SRI, и
означает округление в большую сторону
[125] Согласно некоторым вариантам осуществления модуль 701 обработки может быть сконфигурирован так, чтобы: когда информация о конфигурации набора ресурсов SRS указывает, что одно из числа ресурсов SRS, включенных в первый набор ресурсов SRS, и числа ресурсов SRS, включенных во второй набор ресурсов SRS, равно 1, определять информацию о конфигурации для указания числа битов поля индикации SRI в DCI на основании информации о конфигурации набора ресурсов SRS. Поле индикации SRI сконфигурировано для указания выбранного ресурса SRS для TRP из первой TRP и второй TRP, соответствующей набору ресурсов SRS, включающему в себя более одного ресурса SRS.
[126] Согласно некоторым вариантам осуществления, модуль 701 обработки может быть сконфигурирован так, чтобы: когда информация о конфигурации набора ресурсов SRS указывает, что число ресурсов SRS, включенных в первый набор ресурсов SRS, равно 1, и первый набор ресурсов SRS и второй ресурс SRS используются для функции, не связанной с кодовой книгой, определять, что число битов поля индикации SRI равно где N - число ресурсов SRS, включенных во второй набор ресурсов SRS, или определять, что числа битов поля индикации SRI представляет собой большее значение из
и 1, где А - число записей с рангом 1 в предварительно сконфигурированной таблице SRI, и
означает округление в большую сторону.
[127] Согласно некоторым вариантам осуществления, модуль 701 обработки может быть сконфигурирован так, чтобы: когда информация о конфигурации набора ресурсов SRS указывает, что число ресурсов SRS, включенных во второй набор ресурсов SRS, равно 1, и первый набор ресурсов SRS и второй набор ресурсов SRS используются для функции, не связанной с кодовой книгой, определять, что число битов поля индикации SRI равно где М - число ресурсов SRS, включенных в первый набор ресурсов SRS, и
означает округление в большую сторону.
[128] Согласно некоторым вариантам осуществления, модуль 701 обработки может быть сконфигурирован так, чтобы: когда информация о конфигурации набора ресурсов SRS указывает, что первый набор ресурсов SRS и второй набор ресурсов SRS используются для функции кодовой книги, определять, что число битов поля индикации SRI равно где S представляет собой еще одно из числа ресурсов SRS, включенных в первый набор ресурсов SRS, и числа ресурсов SRS, включенных во второй набор ресурсов SRS, и
означает округление в большую сторону.
[129] Согласно некоторым вариантам осуществления изобретения устройство 700 применимо к передаче PUSCH с грантом и передаче PUSCH без гранта.
[130] Согласно вариантам осуществления настоящего изобретения предлагаются также устройство связи и машиночитаемый носитель информации.
[131] Обратимся к фиг.8, которая является блок-схемой, иллюстрирующей устройство 800 связи согласно вариантам осуществления настоящего изобретения. Устройство 800 связи может быть сетевым устройством, UE, интегральной схемой, системой на кристалле интегральной схемы или процессором, который поддерживает сетевое устройство для реализации способов, или интегральной схемой, системой на кристалле интегральной схемы или процессором, который поддерживает оконечное устройство для реализации способов. Устройство может быть сконфигурировано для реализации способов в приведенных выше вариантах осуществления способа и для получения подробной информации обратитесь к описаниям в приведенных выше вариантах осуществления способа.
[132] Устройство 800 связи может содержать один или несколько процессоров 801. Процессор 801 может быть процессором общего назначения, специализированным процессором и т.п. Например, он может быть процессором основной полосы частот или центральным процессором. Процессор основной полосы частот может использоваться для обработки протоколов связи и данных связи. Центральный процессор может использоваться для управления устройством связи (таким как базовая станция, интегральная схема основной полосы частот, оконечное устройство, интегральные схема оконечного устройства, DU, CU и т.п.), для выполнения компьютерной программы, обработки данные компьютерной программы и т.п.
[133] Опционально, устройство 800 связи может дополнительно содержать один или несколько блоков памяти 802 с хранящейся в них компьютерной программой 804. Процессор 801 выполняет компьютерную программу 804 так, чтобы устройство 800 связи выполняло способы, описанные в приведенных выше вариантах осуществления способа. Опционально, память 802 может дополнительно хранить данные. Устройство 800 связи и память 802 могут быть расположены по отдельности или интегрированы вместе.
[134] Опционально, устройство 800 связи может дополнительно содержать приемопередатчик 805 и антенну 806. Приемопередатчик 805 может называться приемопередатчиком, приемопередающим блоком или приемопередающей схемой, которая может быть сконфигурирована для выполнения функции приемопередатчика. Приемопередатчик 805 может содержать приемник и передатчик. Приемник может называться приемником или схемой приема и т.д. для реализации функции приема; и передатчик может называться передатчиком или схемой передачи и т.д. для реализации функции передачи.
[135] Опционально, устройство 800 связи может дополнительно включать в себя одну или несколько интерфейсных схем 807. Интерфейсная схема 807 интерфейса используется для приема кодовых команд и передачи кодовых команд в процессор 801. Процессор 801 выполняет кодовые команды так, чтобы устройство 800 связи выполняло способы, как описано в приведенных выше вариантах осуществления способа.
[136] Устройство 800 связи является сетевым устройством: процессор 801 используется для выполнения этапа S201 на фиг.2; выполнения этапа S301 на фиг.3, который включает в себя этапы S3011-S3012; выполнения этапа S401 на фиг.4, который включает в себя S4011 и, в свою очередь, включающего в себя этапы S40111-S40112; и выполнения этапа S601 на фиг.6, который включает в себя этап S6012 и, в свою очередь, включающего в себя этапы S60121-S60123.
[137] В одной реализации процессор 801 может содержать приемопередатчик для реализации функций приема и передачи. Например, приемопередатчик может быть схемой приемопередатчика, или интерфейсом, или интерфейсной схемой. Схема приемопередатчика, интерфейс, или интерфейсная схема для выполнения функций приема и передачи могут быть отдельными или интегрированными. Вышеупомянутые схема приемопередатчика, интерфейс или интерфейсная схема могут использоваться для считывания и записи кода/данных, или вышеупомянутые схемы приемопередатчика, интерфейса или интерфейсная схема могут использоваться для передачи/приема сигналов.
[138] В одной реализации процессор 801 может хранить компьютерную программу 803. Компьютерная программа 803 выполняется на процессоре 801 так, что устройство 800 связи выполняет способы, описанные в приведенных выше вариантах осуществления способа. Компьютерная программа 803 может быть встроена в процессор 801, и в этом случае процессор 801 может быть реализован аппаратными средствами.
[139] В одной реализации устройство 800 связи может содержать схему. Схема может реализовывать функции передачи, приема или связи в описанных выше вариантах осуществления способа. Процессор и приемопередатчик, описанные в настоящем изобретении, могут быть реализованы на интегральных схемах (Integrated Circuit, IC), аналоговых интегральных схемах (IC), радиочастотных интегральных схемах (Radio Frequency Integrated Circuit, RFIC), цифро-аналоговых интегральных схемах (IC), специализированных интегральных схемах (Application Specific Integrated Circuit, ASIC), печатных платах (Printed Circuit Board, PCB), электронном оборудовании и т.п. Процессор и приемопередатчик также могут быть изготовлены с использованием различных технологий изготовления IC, таких как комплементарная структура металл-оксид-полупроводник (Complementary Metal Oxide Semiconductor, CMOS), металл-оксид-полупроводник N-типа (N-Metal-Oxide-Semiconductor, NMOS), металл-оксид-полупроводник с положительным каналом (Positive Channel Metal Oxide Semiconductor, PMOS), биполярный транзистор (Bipolar Junction Transistor, BJT), биполярный и комплементарный металл-оксид-полупроводник (Bipolar CMOS, BiCMOS), кремний-германий (Silicon Germanium, SiGe), арсенид галлия (Gallium Arsenide, GaAs) и т.д.
[140] Устройство связи, описанное согласно вышеописанным вариантам осуществления, может быть сетевым устройством или оконечным устройством (например, первым оконечным устройством в приведенных выше вариантах осуществления способа), но объем устройства связи, описанного в раскрытии сущности изобретения, не ограничивается этим, и структура устройства связи может не ограничиваться фиг.8. Устройство связи может быть автономным устройством или частью более крупного устройства. Например, устройство связи может быть:
[141] (1) автономной IC, или кристаллом IC, или системой или подсистемой на кристалле IC;
[142] (2) набор из одной или нескольких IC, опционально, набор также может включать в себя компонент хранения для хранения данных и компьютерных программ;
[143] (3) ASIC, такой как модем;
[144] (4) модулем, который может быть встроен в другие устройства;
[145] (5) приемником, оконечным устройством, интеллектуальным оконечным устройством, сотовым телефоном, беспроводным устройством, телефонной трубкой, мобильным устройством, автомобильным устройством, сетевым устройством, облачным устройством, устройством искусственного интеллекта и т.п.;
[146] (6) другими устройствами.
[147] В случае, когда устройство связи может быть IC или однокристальной системой на, можно обратиться к схеме структуры интегральной схемы, которая показана на фиг.9. Интегральная схема (IC), показанная на фиг.9, может содержать процессор 901 и интерфейс 902. Может быть один или более процессоров 901, а также может быть множество интерфейсов 902.
[148] В случае, когда IC сконфигурирована для реализации функций сетевого устройства согласно вариантам осуществления изобретения: процессор 901 конфигурируется для выполнения этапа S201 на фиг.2; выполнения этапов S3011-S3012, включенных в S301 на фиг.3; выполнения этапов S40111-S40112, включенных в S4011, в S401 на фиг.4; и выполнения этапов S60121-S60123, включенных в S6012 этапа S601 на фиг.6.
[149] Опционально, IC дополнительно содержит память 903. Память 903 сконфигурирована для хранения необходимой компьютерной программы и данных.
[150] Специалисты в данной области техники также могут понять, что различные иллюстративные логические блоки и этапы, перечисленные в вариантах осуществления настоящего изобретения, могут быть реализованы в электронном оборудовании, компьютерном программном обеспечении или их комбинации. Будет ли такая функция реализована аппаратно или программно, зависит от конкретных применений и общих требований к проектированию системы. Специалисты в данной области техники могут использовать различные способы реализации функций для каждого конкретного применения, но такую реализацию не следует понимать как выходящую за объем защиты вариантов осуществления настоящего изобретения.
[151] Согласно вариантам осуществления настоящего изобретения предлагается также система конфигурирования передачи для множества TRP. Система содержит устройство конфигурирования передачи для множества TRP, служащее в качестве сетевого устройства согласно вариантам осуществления, показанным на фиг.7, или система содержит устройство связи, служащее сетевым устройством согласно вариантам осуществления, показанным на фиг.8.
[152] В соответствии с изобретением дополнительно предлагается машиночитаемый носитель данных с хранящимися на нем командами. Когда команды выполняются компьютером, реализуются этапы любого варианта осуществления способа.
[153] Согласно изобретению предлагается также компьютерный программный продукт.Компьютерный программный продукт при выполнении процессором реализует функции любого описанного выше варианта осуществления способа.
[154] Все или часть вышеописанных вариантов осуществления могут быть реализованы с помощью программного обеспечения, аппаратных средств, встроенного программного обеспечения или любой их комбинации. Когда они реализуются с помощью программного обеспечения, они могут быть реализовано полностью или частично в виде компьютерного программного продукта. Компьютерный программный продукт содержит одну или несколько компьютерных программ. Когда компьютерные программы загружаются и выполняются на компьютере, процессы или функции согласно вариантам осуществления изобретения могут генерироваться полностью или частично. Компьютер может быть компьютером общего назначения, компьютером специального назначения, компьютерной сетью или другим программируемым устройством. Компьютерные программы могут храниться на машиночитаемом носителе данных или переноситься с одного машиночитаемого носителя данных на другой машиночитаемый носитель данных, например, компьютерные программы могут быть переноситься с веб-сайта, компьютера, сервера, или центра обработки данных по проводным (например, коаксиальному кабелю, оптическому волокну, цифровой абонентской линии (Digital Subscriber Line, DSL)) или беспроводным (например, по инфракрасным, беспроводным, микроволновым) средствам на другой веб-сайт, другой компьютер, другой сервер или другой центр обработки данных. Машиночитаемый носитель данных может быть любым доступным носителем, к которому может быть осуществлен доступ с помощью компьютера, или устройством хранения данных, такого как сервер, центр обработки данных и т.п., который объединяет один или более доступных носителей. Доступным носителем может быть магнитный носитель (например, дискета, жесткий диск, магнитная лента), оптический носитель (например, цифровой видеодиск с высокой плотностью записи (Digital Video Disc, DVD)), полупроводниковый носитель (например, твердотельный диск (Solid State Disk, SSD)) и т.п.
[155] Специалисты в данной области техники могут понять, что первый, второй и другие числа, используемые в изобретении, предназначены только для удобства описания и не используются для ограничения объема вариантов осуществления изобретения, а также указывают последовательность.
[156] По меньшей мере один в этом изобретении также может быть описан как один или более, что не ограничивается в изобретении. Множество или несколько в этом раскрытии могут составлять два, три, четыре или более, что не ограничивается в изобретении. В вариантах осуществления изобретения для одного типа технических признаков технические признаки различаются по "первому", "второму", "третьему", "А", "В", "С" и "D" и т.д. Технические признаки, описанных в пунктах "первый", "второй", "третий", "А", "В", "С" и "D" и т.д., не имеют последовательности или порядка величины среди описанных технических признаков.
[157] Используемые здесь термины "машиночитаемый носитель" и "читаемый компьютером носитель" относятся к любому компьютерному программному продукту, устройству и/или аппарату (например, диску, оптическому диску, памяти, программируемому логическому устройству (Programmable Logic Device, PLD)), которые используются для предоставления машинных команд и/или данных для программируемого процессора, включая машиночитаемый носитель для приема машинных команд в виде машиночитаемых сигналов. Термин "машиночитаемый сигнал" относится к любому сигналу, используемому для предоставления машинных команд и/или данных для программируемого процессора.
[158] Системы и технологии, описанные в настоящем документе, реализованы в вычислительной системе, которая включает в себя внутренние компоненты (например, в качестве сервера данных), или в вычислительной системе, которая включает в себя компоненты промежуточного программного обеспечения (например, сервер приложений), или в вычислительной системе, которая включает в себя внешние компоненты (например, пользовательский компьютер, имеющий графический пользовательский интерфейс или веб-браузер, через который пользователь может взаимодействовать с вариантами осуществления систем и способов, описанных в настоящем документе), или вычислительную систему, включающую в себя любую комбинацию внутренних компонентов, компонентов промежуточного программного обеспечения или внешних компонентов. Компоненты системы могут быть связаны между собой с помощью любой формы или средства передачи цифровых данных (например, с помощью сети связи). Примеры сетей связи включают в себя: локальную сеть (Local Area Network, LAN), глобальную сеть (Wide Area Network, WAN) и Интернет.
[159] Компьютерная система может включать в себя клиента и сервер. Клиент и сервер обычно находятся далеко друг от друга и обычно взаимодействуют друг с другом через сеть связи. Отношения между клиентом и сервером создаются компьютерными программами, которые запускаются на соответствующем компьютере и имеют отношения клиент-сервер друг с другом.
[160] Следует отметить, что для изменения порядка, добавления или удаления этапов можно использовать различные формы процессов, показанных выше. Например, каждый этапов, описанные в изобретении, может выполняться параллельно, последовательно или в другом порядке, пока может быть достигнут желаемый результат технического решения, раскрытого в описании, который не будет ограничен здесь.
[161] Кроме того, следует отметить, что различные варианты осуществления изобретения, приведенные в описании, могут быть реализованы отдельно или реализованы в сочетании с другими вариантами осуществления, если позволяет решение.
[162] Специалисты в соответствующей области техники могут понять, что в сочетании с блоками и этапами алгоритма примеров, описанных в вариантах осуществления настоящего изобретения, может быть реализовано посредством электронного аппаратного обеспечения или комбинации электронного аппаратного обеспечения и компьютерного программного обеспечения. Выполняются ли функции аппаратным или программным обеспечением, зависит от конкретного применения и конструктивных ограничений технического решения. Специалисты в данной области техники могут использовать разные способы для каждого конкретного применения для реализации описанных функций, но такую реализацию не следует рассматривать как выходящую за рамки настоящего изобретения.
[163] Специалистам в данной области техники понятно, что конкретный рабочий процесс системы, устройства и блока, описанный выше, может относиться к соответствующему процессу в приведенных выше вариантах осуществления способа, которые здесь не будут повторяться.
[164] Вышеизложенное является лишь реализациями настоящего изобретения. Однако объем изобретения этим не ограничивается. Изменения и замены, которые могут быть легко предложены специалистами в данной области техники, должны находиться в пределах объема настоящего изобретения. Следовательно, объем изобретения определяется формулой изобретения.
Изобретение относится к области техники мобильной связи. Технический результат изобретения заключается в увеличении скорости передачи информации. Для этого предлагается схема конфигурации, подходящая для поля индикатора ресурса зондирующего опорного сигнала SRS (SRI) в сценарии с множеством точек приема и передачи TRP. Множество TRP содержит первую TRP и вторую TRP. Сетевое устройство определяет на основании числа ресурсов SRS, включенных в наборы ресурсов SRS, соответствующие первой TRP и второй TRP, и на основании того, используется ли каждый из наборов ресурсов SRS для функции кодовой книги или функции, не связанной с кодовой книгой, информацию о конфигурации для полей SRI, включенных в DCI. 4 н. и 8 з.п. ф-лы, 9 ил.
1. Способ конфигурирования передачи для множества точек передачи и приема (TRP), выполняемый сетевым устройством, при этом множество TRP содержат первую TRP и вторую TRP, и способ включает:
определение информации о конфигурации для поля индикации (SRI) индикатора ресурса зондирующего опорного сигнала (SRS) в информации управления нисходящей линии связи (DCI) на основании информации о конфигурации набора ресурсов SRS первой TRP и второй TRP;
при этом информация о конфигурации набора ресурсов SRS указывает число ресурсов SRS, содержащихся в первом наборе ресурсов SRS, соответствующем первой TRP, и число ресурсов SRS, содержащихся во втором наборе ресурсов SRS, соответствующем второй TRP, и указывает, используются ли первый набор ресурсов SRS и второй набор ресурсов SRS для функции кодовой книги или функции, не связанной с кодовой книгой.
2. Способ по п. 1, в котором определение информации о конфигурации для поля индикации SRI в DCI включает:
определение, что информация о конфигурации набора ресурсов SRS указывает, что число ресурсов SRS, содержащихся в первом наборе ресурсов SRS, и число ресурсов SRS, содержащихся во втором наборе ресурсов SRS, больше 1, и
определение информации о конфигурации для указания числа битов первого поля индикации SRI и числа битов второго поля индикации SRI в DCI на основании информации о конфигурации набора ресурсов SRS, при этом первое поле индикации SRI сконфигурировано для указания выбранного ресурса SRS для первой TRP, а второе поле индикации SRI сконфигурировано для указания выбранного ресурса SRS для второй TRP.
3. Способ по п. 2, в котором определение информации о конфигурации для указания числа битов первого поля индикации SRI и числа битов второго поля индикации SRI в DCI включает:
определение, что информация о конфигурации набора ресурсов SRS указывает, что первый набор ресурсов SRS и второй набор ресурсов SRS используются для функции кодовой книги, и
определение, что число битов первого поля индикации SRI равно большему из значений и число битов второго поля индикации SRI равно
где М - число ресурсов SRS, включенных в первый набор ресурсов SRS, N - число ресурсов SRS, включенных во второй набор ресурсов SRS, и
означает округление в большую сторону.
4. Способ по п. 2, в котором определение информации о конфигурации для указания числа битов первого поля индикации SRI и числа битов второго поля индикации SRI в DCI включает:
определение, что информация о конфигурации набора ресурсов SRS указывает, что первый набор ресурсов SRS и второй набор ресурсов SRS используются для функции, не связанной с кодовой книгой, и
определение, что число битов первого поля индикации SRI равно большему из значений и число битов второго поля индикации SRI равно большему из значений
и 1, где М - число ресурсов SRS, содержащихся в первом наборе ресурсов SRS, А - число записей с рангом X в предварительно сконфигурированной таблице SRI, X - ранг, определяемый в соответствии с первым полем индикации SRI, и
означает округление в большую сторону.
5. Способ по п. 1, в котором определение информации о конфигурации для поля индикации SRI в DCI включает:
определение, что информация о конфигурации набора ресурсов SRS указывает, что одно из числа ресурсов SRS, содержащихся в первом наборе ресурсов SRS, и числа ресурсов SRS, содержащихся во втором наборе ресурсов SRS, равно 1, и
определение информации о конфигурации для указания числа битов поля индикации SRI в DCI, при этом поле индикации SRI используется для указания выбранного ресурса SRS для TRP из первой TRP и второй TRP, соответствующей набору ресурсов SRS, содержащему более одного ресурса SRS.
6. Способ по п. 5, в котором определение информации о конфигурации для указания числа битов поля индикации SRI в DCI включает:
определение, что информация о конфигурации набора ресурсов SRS указывает, что число ресурсов SRS, содержащихся в первом наборе ресурсов SRS, равно 1, и первый набор ресурсов SRS и второй набор ресурсов SRS используются для функции, не связанной с кодовой книгой, и
определение, что число битов поля индикации SRI равно где N - число ресурсов SRS, содержащихся во втором наборе ресурсов SRS, или определение, что число битов поля индикации SRI представляет собой большее значение из
и 1, где А - число записей с рангом 1 в предварительно сконфигурированной таблице SRI, и
означает округление в большую сторону.
7. Способ по п. 5, в котором определение информации о конфигурации для указания числа битов поля индикации SRI в DCI включает:
определение, что информация о конфигурации набора ресурсов SRS указывает, что число ресурсов SRS, содержащихся во втором наборе ресурсов SRS, равно 1, и первый набор ресурсов SRS и второй набор ресурсов SRS используются для функции, не связанной с кодовой книгой, и
определение, что число битов поля индикации SRI равно где М - число ресурсов SRS, содержащихся в первом наборе ресурсов SRS, и
означает округление в большую сторону.
8. Способ по п. 5, в котором определение информации о конфигурации для указания числа битов поля индикации SRI в DCI включает:
определение, что информация о конфигурации набора ресурсов SRS указывает, что первый набор ресурсов SRS и второй набор ресурсов SRS используются для функции кодовой книги, и
определение, что число битов поля индикации SRI равно где S представляет собой другой один из числа ресурсов SRS, содержащихся в первом наборе ресурсов SRS, и числа ресурсов SRS, содержащихся во втором наборе ресурсов SRS, и
означает округление в большую сторону.
9. Способ по любому из пп. 1-8, применимый к передаче физического совместно используемого канала восходящей линии связи (PUSCH) с грантом и передаче PUSCH без гранта.
10. Устройство конфигурирования передачи для множества точек передачи и приема (TRP), применимое к сетевому устройству, при этом множество TRP содержат первую TRP и вторую TRP, и устройство содержит:
модуль обработки, сконфигурированный для определения информации о конфигурации для поля индикации индикатора ресурса зондирующего опорного сигнала (SRI) в информации управления нисходящей линии связи (DCI) на основании информации о конфигурации набора ресурсов SRS первой TRP и второй TRP;
при этом информация о конфигурации набора ресурсов SRS указывает число ресурсов SRS, содержащихся в первом наборе ресурсов SRS, соответствующем первой TRP, и число ресурсов SRS, содержащихся во втором наборе ресурсов SRS, соответствующем второй TRP, и указывает, используются ли первый набор ресурсов SRS и второй набор ресурсов SRS для функции кодовой книги или функции, не связанной с кодовой книгой.
11. Устройство связи, содержащее: приемопередатчик, память и процессор, соответственно соединенный с приемопередатчиком и памятью и сконфигурированный для управления приемом и передачей беспроводных сигналов приемопередатчика и выполнения способа по любому из пп. 1-9 путем выполнения исполняемых компьютером команд, хранящихся в памяти.
12. Компьютерный носитель информации, хранящий исполняемые компьютером команды, при этом, когда исполняемые компьютером команды выполняются процессором, реализуется способ по любому из пп. 1-9.
Аппарат для очищения воды при помощи химических реактивов | 1917 |
|
SU2A1 |
CN 11901086 A, 06.11.2020 | |||
WO 2020146272 A1, 16.07.2020 | |||
Станок для придания концам круглых радиаторных трубок шестигранного сечения | 1924 |
|
SU2019A1 |
УКАЗАНИЕ ЛУЧА ДЛЯ ТЕХНОЛОГИИ НОВОЙ РАДИОСВЯЗИ 5G | 2019 |
|
RU2755825C1 |
Авторы
Даты
2024-11-21—Публикация
2021-09-29—Подача
