СПОСОБ И УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ МОЩНОСТЬЮ БЕЗ ОБРАТНОЙ СВЯЗИ ДЛЯ ФИЗИЧЕСКОГО СОВМЕСТНО ИСПОЛЬЗУЕМОГО КАНАЛА ВОСХОДЯЩЕЙ ЛИНИИ СВЯЗИ (PUSCH) Российский патент 2025 года по МПК H04W52/14

ОБЛАСТЬ ТЕХНИКИ

[0001] Настоящее изобретение относится к области коммуникационных технологий, более конкретно к способу и устройству для управления мощностью без обратной связи для физического совместно используемого канала восходящей линии связи (physical uplink shared channel, PUSCH) и носителя данных.

УРОВЕНЬ ТЕХНИКИ

[0002] С развитием техники связи передача и прием на основе лучей могут использоваться для обеспечения дальности покрытия. Когда сетевое устройство (например, базовая станция) имеет множество точек приема-передачи (Transmission Reception Point, TRP), это множество TRP (мульти-TRP) / множество панелей могут использоваться для предоставления услуг терминалу. Применение множества TRP/ панелей в сетевом устройстве в основном направлено на улучшение покрытия на границе соты, обеспечивая более сбалансированное качество обслуживания внутри зоны обслуживания, и передача данных осуществляется на основе совместной работы множества TRP/панелей различными способами. С точки зрения формы сети, развертывание сети с большим количеством распределенных точек доступа и централизованной обработкой в основной полосе частот может быть более благоприятным для обеспечения сбалансированной скорости взаимодействия с пользователем и значительно снизить задержку и накладные расходы на сигнализацию, вызванные передачей обслуживания между сотами. Используя совместную работу (cooperation) множества TRP/панелей и используя множество лучей под разными углами для передачи/приема канала, можно лучше преодолеть различные эффекты затенения/блокировки, обеспечивая надежность соединений каналов. Это подходит для сверхнадежной связи с низкой задержкой (ultra reliable low latency communication, URLLC) с целью улучшения качества передачи и удовлетворения требований надежности.

[0003] На этапе исследования R16 улучшение передачи выполняется в физическом совместно используемом канале нисходящей линии связи (physical downlink shared channel, PDSCH) на основе применения технологии многоточечной совместной передачи между множеством TRP/панелей нисходящей линии связи. Передача данных включает в себя планирование обратной связи каналов восходящей линии связи и нисходящей линии связи. Следовательно, при исследовании URLLC только улучшение канала передачи данных нисходящей линии связи не может гарантировать качество услуги. Следовательно, при исследовании R17 дополнительно выполняется улучшение физического канала управления нисходящей линии связи (physical downlink control channel, PDCCH), физического канала управления восходящей линии связи (physical uplink control channel, PUCCH) и физического совместно используемого канала восходящей линии связи (physical uplink shared channel, PUSCH).

[0004] В системе связи существуют услуги передачи данных с разными приоритетами, требованиями к задержке или требованиями к надежности, такие как услуга URLLC, которая имеет чрезвычайно высокие требования как к задержке, так и к надежности, и услуга улучшенной мобильной широкополосной связи (Enhanced Mobile Broadband, еМВВ), которая имеет относительно низкие требования к задержке и надежности. В общем, услуга URLLC может использовать более короткий временной интервал передачи для планирования, а услуга URLLC обладает внезапностью и случайностью, демонстрируя характеристику разброса в распределении ресурсов с низким использованием ресурсов. Таким образом, считается, что повторное использование спектра с передачей еМВВ улучшает использование ресурсов. В отличие от передачи по нисходящей линии связи, терминал не может определить, перекрывается ли ресурс передачи данных услуги при отправке данных восходящей линии связи с ресурсом передачи услуги с другим приоритетом, передаваемым другими терминалами. Чтобы гарантировать надежность передачи услуги URLLC, R16 вводит индикацию набора параметров управления мощностью без обратной связи при планировании информации управления нисходящей линии связи (downlink control information, DCI), чтобы указать функцию индикации повышения мощности для планирования PUSCH, и вводит новый параметр управления радиоресурсами (Radio Resource Control, RRC): P0-PUSCH Set для индикации управления мощностью. В предшествующем уровне техники каждая индикация ресурса (resource indication, SRI) зондирующего опорного сигнала (sounding reference signal, SRS) соответствует параметру P0-PUSCH Set управления мощностью без обратной связи, и SRI указывается индикацией набора параметров управления мощностью без обратной связи.

[0005] В усовершенствовании PUSCH на основе множества TRP/панелей в R17, в сценарии передачи PUSCH может возникнуть конфликт услуги URLLC, основанной на передаче с использованием множества точек передачи-приема (мульти-TRP), с услугами еМВВ на разных TRP. То есть конфликтные помехи, принимаемые двумя TRP сетевого устройства, различны. Тема, требующая изучения, заключается в том, как улучшить механизм повышения мощности при управлении мощностью без обратной связи (open-loop power control, OLPC) для множества TRP.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0006] Чтобы преодолеть проблемы предшествующего уровня техники, изобретение предлагает способ и устройство для управления мощностью без обратной связи (OLPC) для физического совместно используемого канала восходящей линии связи (PUSCH) и носитель данных.

[0007] Согласно первому аспекту вариантов осуществления изобретения предлагается способ управления мощностью без обратной связи для PUSCH восходящей линии связи. Способ осуществляется с помощью сетевого устройства и включает в себя:

[0008] в ответ на отправку первой информации индикации и в ответ на отсутствие поля индикации ресурса (SRI) зондирующего опорного сигнала (SRS) в первой информации индикации, конфигурирование и определение параметра OLPC для одной или более точек передачи-приема (TRP), используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки, причем параметр OLPC включает в себя соответствующее значение повышения мощности без обратной связи, при этом первая информация индикации указывает используемое значение повышения мощности без обратной связи, когда PUSCH отправляют на основе совместной работы множества TRP, и это значение повышения мощности без обратной связи, используемое при отправке PUSCH, соответствует различным совместно работающим TRP, которым отправляют PUSCH.

[0009] В варианте реализации конфигурирование и определение параметра OLPC для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки, включает в себя:

[0010] конфигурирование набора параметров управления мощностью для каждого указания TRP из множества совместно работающих TRP, указанных первой информацией индикации, каждый набор параметров управления мощностью включает в себя один или более параметров OLPC соответствующего указания TRP; и в наборе параметров управления мощностью, соответствующем каждому указанию TRP, определение параметра OLPC, соответствующего указанию TRP, используемому терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[0011] В варианте реализации первая информация индикации переносится в управляющей информации нисходящей линии связи (DCI), и DCI включает в себя информационное поле; информационное поле указывает значение повышения мощности без обратной связи для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[0012] В варианте реализации информационное поле указывает, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, соответствуют одному и тому же параметру OLPC.

[0013] В варианте реализации DCI включает в себя первую кодовую точку мощности OLPC, связанную с набором управления мощностью PUSCH, соответствующим каждой TRP; определение параметра OLPC для одной или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, включает в себя: в наборе управления мощностью PUSCH, соответствующем каждой TRP, связанной с первой кодовой точкой мощности OLPC, определение значения повышения мощности без обратной связи, используемого для соответствующей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[0014] В варианте реализации DCI включает в себя первую кодовую точку мощности OLPC и вторую информацию индикации, причем вторая информация индикации указывает, имеют ли одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, одинаковую помеховую ситуацию, и/или информацию о TRP, которая требует повышения мощности, из одной или более TRP, используемых, когда PUSCH отправляется множеству TRP для совместной обработки.

[0015] В варианте реализации определение параметра OLPC для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки, включает в себя:

[0016] в ответ на вторую информацию индикации, указывающую, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, имеют одинаковую помеховую ситуацию, определение в наборе мощности PUSCH, соответствующем каждой TRP, связанной с первой кодовой точкой мощности OLPC, значения повышения мощности без обратной связи, используемого для соответствующей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки согласно одному и тому же параметру OLPC; в ответ на вторую информацию индикации, указывающую, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, имеют разные помеховые ситуации, или вторую информацию индикации, указывающую, что TRP, требующая повышения мощности, является первой совместно работающей TRP, определение в наборе параметров управления мощностью PUSCH, связанном с первой кодовой точкой мощности OLPC, значения повышения мощности без обратной связи, используемого для первой совместно работающей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки, и определение в наборе мощности PUSCH, связанном с первой кодовой точкой мощности OLPC, значения повышения мощности без обратной связи, используемого для второй совместно работающей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки на основе заранее определенного режима; при этом вторая совместно работающая TRP включает в себя одну или более TRP, отличных от первой совместно работающей TRP из одной или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[0017] В варианте реализации вторая информация индикации включает в себя: максимальный расширенный бит в информационном поле; или минимальное значение расширенного бита в информационном поле.

[0018] В варианте реализации способ дополнительно включает в себя: определение совместно работающей TRP, соответствующей значению повышения мощности без обратной связи.

[0019] В варианте реализации совместно работающая TRP, соответствующая значению повышения мощности без обратной связи, определяется по меньшей мере посредством одного из:

[0020] определение согласно идентификатору набора ресурсов SRS, соответствующему набору параметров управления мощностью, который соответствует каждому указанию TRP, при этом величина идентификатора набора ресурсов SRS соответствует порядку следования TRP; и

[0021] Согласно второму аспекту вариантов осуществления настоящего изобретения предлагается способ управления мощностью без обратной связи для PUSCH восходящей линии связи. Способ выполняется терминалом и включает в себя:

[0022] прием первой информации индикации, при этом в первой информации индикации не существует поля индикации ресурса (SRI) зондирующего опорного сигнала (SRS), и первая информация индикации указывает значение повышения мощности без обратной связи, используемое при отправке PUSCH на основе совместной работы множества TRP; и определение значения повышения мощности без обратной связи для одной или более точек приема-передачи (TRP), используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки, при этом значение повышения мощности без обратной связи, используемое, когда отправляется PUSCH, соответствует различным совместно работающим TRP, которые отправляют PUSCH.

[0023] В варианте реализации каждое указание TRP из множества совместно работающих TRP, указанных первой информацией индикации, сконфигурировано с набором параметров управления мощностью, каждый набор параметров управления мощностью включает в себя один или более параметров OLPC соответствующего указания TRP;

[0024] определение значения повышения мощности без обратной связи для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки, включает в себя: в наборе параметров управления мощностью, соответствующем каждому указанию TRP, определение параметра OLPC, соответствующего указанию TRP, используемому терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[0025] В варианте реализации первая информация индикации переносится в управляющей информации нисходящей линии связи (DCI), и DCI включает в себя информационное поле; информационное поле указывает значение повышения мощности без обратной связи для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[0026] В варианте реализации информационное поле указывает, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, соответствуют одному и тому же параметру OLPC.

[0027] В варианте реализации DCI включает в себя первую кодовую точку мощности OLPC, связанную с набором управления мощностью PUSCH, соответствующим каждой TRP;

[0028] определение значения повышения мощности без обратной связи одной или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, включает в себя: в наборе управления мощностью PUSCH, соответствующем каждой TRP, связанной с первой кодовой точкой мощности OLPC, определение значения повышения мощности без обратной связи, используемого для соответствующей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[0029] В варианте реализации DCI включает в себя первую кодовую точку мощности OLPC и вторую информацию индикации, причем вторая информация индикации указывает, имеют ли одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, одинаковую помеховую ситуацию, и/или информацию о TRP, которая требует повышения мощности, из одной или более TRP, используемых, когда PUSCH отправляется множеству TRP для совместной обработки.

[0030] В варианте реализации определение значения повышения мощности без обратной связи для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки, включает в себя:

[0031] в ответ на вторую информацию индикации, указывающую, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, имеют одинаковую помеховую ситуацию, определение в наборе мощности PUSCH, соответствующем каждой TRP, связанной с первой кодовой точкой мощности OLPC, значения повышения мощности без обратной связи, используемого для соответствующей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки согласно одному и тому же параметру OLPC;

[0032] в ответ на вторую информацию индикации, указывающую, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, имеют разные помеховые ситуации, или вторую информацию индикации, указывающую, что TRP, требующая повышения мощности, представляет собой первую совместно работающую TRP, определение в наборе параметров управления мощностью PUSCH, связанном с первой кодовой точкой мощности OLPC, значения повышения мощности без обратной связи, используемого для первой совместно работающей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки, и определение в наборе мощности PUSCH, связанном с первой кодовой точкой мощности OLPC, значения повышения мощности без обратной связи, используемого для второй совместно работающей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки на основе заранее определенного режима;

[0033] Вторая совместно работающая TRP включает в себя одну или более TRP, отличных от первой совместно работающей TRP из одной или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[0034] В варианте реализации вторая информация индикации включает в себя: максимальный расширенный бит в информационном поле; или минимальное значение расширенного бита в информационном поле.

[0035] В варианте реализации способ дополнительно включает в себя: определение совместно работающей TRP, соответствующей значению повышения мощности без обратной связи.

[0036] В варианте реализации совместно работающая TRP, соответствующая значению повышения мощности без обратной связи, определяется по меньшей мере одним из:

[0037] определение согласно идентификатору набора ресурсов SRS, соответствующему набору параметров управления мощностью, который соответствует каждому указанию TRP, причем величина идентификатора набора ресурсов SRS соответствует порядку указания TRP; и определение в соответствии с соотношением соответствия (mapping relationship) между совместно работающими TRP и наборами ресурсов SRS, указанными в поле индикации DCI для динамического указания переключения между режимом с одной TRP и режимом с множеством TRP, при этом порядок указания совместно работающих TRP согласуется с соотношением соответствия между совместно работающими TRP и наборами ресурсов SRS, указанными в поле индикации DCI.

[0038] Согласно третьему аспекту вариантов осуществления настоящего изобретения предлагается устройство для управления мощностью без обратной связи для PUSCH восходящей линии связи. В состав устройства входят:

[0039] блок отправки, выполненный с возможностью отправки первой информации индикации; и блок обработки, выполненный с возможностью того, чтобы в ответ на отсутствие поля индикации ресурса (SRI) зондирующего опорного сигнала (SRS) в первой информации индикации, конфигурировать и определять параметр OLPC для одной или более точек приема-передачи (TRP). используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки, причем параметр OLPC включает в себя соответствующее значение повышения мощности без обратной связи; при этом первая информация индикации указывает значение повышения мощности без обратной связи, используемое при отправке PUSCH, на основе совместной работы множества TRP, а значение повышения мощности без обратной связи, используемое при отправке PUSCH, соответствует различным совместно работающим TRP, которым отправлено PUSCH.

[0040] В варианте реализации блок обработки выполнен с возможностью конфигурирования набора параметров управления мощностью для каждого указания TRP из множества совместно работающих TRP, указанных первой информацией индикации, причем каждый набор параметров управления мощностью включает в себя один или более параметров OLPC соответствующего указания TRP; и в наборе параметров управления мощностью, соответствующем каждому указанию TRP, определения параметра OLPC, соответствующего указанию TRP, используемому терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[0041] В варианте реализации первая информация индикации переносится в управляющей информации нисходящей линии связи (DCI), и DCI включает в себя информационное поле; информационное поле указывает значение повышения мощности без обратной связи для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[0042] В варианте реализации информационное поле указывает, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, соответствуют одному и тому же параметру OLPC.

[0043] В варианте реализации DCI включает в себя первую кодовую точку мощности OLPC, связанную с набором управления мощностью PUSCH, соответствующим каждой TRP; процессор выполнен с возможностью определения в наборе управления мощностью PUSCH, соответствующем каждой TRP, связанной с первой кодовой точкой мощности OLPC, значения повышения мощности без обратной связи, используемом в соответствующей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[0044] В варианте реализации DCI включает в себя первую кодовую точку мощности OLPC и вторую информацию индикации, причем вторая информация индикации указывает, имеют ли одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, одинаковую помеховую ситуацию, и/или информацию о TRP, которая требует повышения мощности, из одной или более TRP, используемых, когда PUSCH отправляется множеству TRP для совместной обработки.

[0045] В варианте реализации, в ответ на вторую информацию индикации, указывающую, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, имеют одинаковую помеховую ситуацию, блок обработки выполнен с возможностью определения в наборе мощности PUSCH, соответствующем каждой TRP, связанной с первой кодовой точкой мощности OLPC, значения повышения мощности без обратной связи, используемом в соответствующей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки согласно одному и тому же параметру OLPC.

[0046] В ответ на вторую информацию индикации, указывающую, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, имеют разные помеховые ситуации, или вторую информацию индикации, указывающую, что TRP требует повышения мощности, является первой совместно работающей TRP, блок обработки выполнен с возможностью определения в наборе параметров управления мощностью PUSCH, связанном с первой кодовой точкой мощности OLPC, значения повышения мощности без обратной связи, используемом для первой совместно работающей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки, и определения в наборе мощности PUSCH, связанном с первой кодовой точкой мощности OLPC, значения повышения мощности без обратной связи, используемом для второй совместно работающей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки на основе заранее определенного режима; в котором вторая совместно работающая TRP включает в себя одну или более TRP, отличных от первой совместно работающей TRP из одной или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[0047] В варианте реализации вторая информация индикации включает в себя: максимальный расширенный бит в информационном поле; или минимальное значение расширенного бита в информационном поле.

[0048] В варианте реализации процессор выполнен с возможностью определения совместно работающей TRP, соответствующей значению повышения мощности без обратной связи.

[0049] В варианте реализации совместно работающая TRP, соответствующая значению повышения мощности без обратной связи, определяется по меньшей мере одним из:

[0050] определение согласно идентификатору набора ресурсов SRS, соответствующему набору параметров управления мощностью, который соответствует каждому указанию TRP, в котором величина идентификатора набора ресурсов SRS соответствует порядку указания TRP; и

[0051] определение в соответствии с соотношением соответствия между совместно работающими TRP и наборами ресурсов SRS, указанными в поле индикации DCI для динамического указания переключения между режимом с одной TRP и режимом с множеством TRP, в котором порядок указания совместно работающих TRP согласуется с соотношением соответствия между совместно работающими TRP и наборами ресурсов SRS, указанными в поле индикации DCI.

[0052] Согласно четвертому аспекту вариантов осуществления настоящего изобретения предложено устройство для управления мощностью без обратной связи для PUSCH восходящей линии связи. В состав устройства входят:

[0053] блок приема, выполненный с возможностью приема первой информации индикации, причем в первой информации индикации не существует поля индикации ресурса (SRI) зондирующего опорного сигнала (SRS), и первая информация индикации указывает значение повышения мощности без обратной связи, используемое, когда PUSCH отправляется на основе совместной работы множества TRP; и блок обработки, выполненный с возможностью определения значения повышения мощности без обратной связи для одной или более точек приема-передачи (TRP), используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки, при этом значение повышения мощности без обратной связи, используемое при отправке PUSCH, соответствует различным совместно работающим TRP, которым отправляется PUSCH.

[0054] В варианте реализации каждое указание TRP из множества совместно работающих TRP, указанных первой информацией индикации, сконфигурировано с набором параметров управления мощностью, причем каждый набор параметров управления мощностью включает в себя один или более параметров OLPC соответствующего указания TRP. Блок обработки выполнен с возможностью определения значения повышения мощности без обратной связи для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки, включая: в наборе параметров управления мощностью, соответствующем каждому указанию TRP, определение параметра OLPC, соответствующего указанию TRP, используемому терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[0055] В варианте реализации первая информация индикации переносится в управляющей информации нисходящей линии связи (DCI), и DCI включает в себя информационное поле; информационное поле указывает значение повышения мощности без обратной связи для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[0056] В варианте реализации информационное поле указывает, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, соответствуют одному и тому же параметру OLPC.

[0057] В варианте реализации DCI включает в себя первую кодовую точку мощности OLPC, связанную с набором управления мощностью PUSCH, соответствующим каждой TRP. Блок обработки выполнен с возможностью определения значения повышения мощности без обратной связи одной или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, включая: в наборе управления мощностью PUSCH, соответствующем каждой TRP, связанной с первой кодовой точкой мощности OLPC, определение значения повышения мощности без обратной связи, используемого для соответствующей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[0058] В варианте реализации DCI включает в себя первую кодовую точку мощности OLPC и вторую информацию индикации, причем вторая информация индикации указывает, имеют ли одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, одинаковую помеховую ситуацию, и/или информацию о TRP, которая требует повышения мощности, из одной или более TRP, используемых, когда PUSCH отправляется множеству TRP для совместной обработки.

[0059] В варианте реализации, в ответ на вторую информацию индикации, указывающую, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, имеют одинаковую помеховую ситуацию, блок обработки выполнен с возможностью определения: в наборе мощности PUSCH, соответствующем каждой TRP, связанной с первой кодовой точкой мощности OLPC, значения повышения мощности без обратной связи, используемом в соответствующей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки согласно одному и тому же параметру OLPC;

[0060] в ответ на вторую информацию индикации, указывающую, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, имеют разные помеховые ситуации, или вторую информацию индикации, указывающую, что TRP, требующая повышения мощности, является первой совместно работающей TRP, блок обработки выполнен с возможностью: определения в наборе параметров управления мощностью PUSCH, связанном с первой кодовой точкой мощности OLPC, значения повышения мощности без обратной связи, используемого для первой совместно работающей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки, и определения в наборе мощности PUSCH, связанном с первой кодовой точкой мощности OLPC, значения повышения мощности без обратной связи, используемого для второй совместно работающей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки на основе заранее определенного режима;

[0061] Вторая совместно работающая TRP включает в себя одну или более TRP, отличных от первой совместно работающей TRP из одной или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[0062] В варианте реализации вторая информация индикации включает в себя: максимальный расширенный бит в информационном поле; или минимальное значение расширенного бита в информационном поле.

[0063] В варианте реализации блок обработки выполнен с возможностью определения совместно работающей TRP, соответствующей значению повышения мощности без обратной связи.

[0064] В варианте реализации совместно работающая TRP, соответствующая значению повышения мощности без обратной связи, определяется по меньшей мере одним из:

[0065] определение согласно идентификатору набора ресурсов SRS, соответствующему набору параметров управления мощностью, который соответствует каждому указанию TRP, причем величина идентификатора набора ресурсов SRS соответствует порядку указания TRP; и определение в соответствии с соотношением соответствия между совместно работающими TRP и наборами ресурсов SRS, указанными в поле индикации DCI для динамического указания переключения между режимом с одной TRP и режимом с множеством TRP, причем порядок указания совместно работающих TRP согласуется с соотношением соответствия между совместно работающими TRP и наборами ресурсов SRS, указанными в поле индикации DCI.

[0066] Согласно пятому аспекту вариантов осуществления настоящего изобретения предложено устройство для управления мощностью без обратной связи для PUSCH восходящей линии связи. Устройство включает в себя:

[0067] процессор; и память для хранения инструкций, исполняемых процессором; в котором

[0068] процессор выполнен с возможностью: выполнения способа управления мощностью без обратной связи для PUSCH восходящей линии связи первого аспекта или любой реализации первого аспекта.

[0069] Согласно шестому аспекту вариантов осуществления настоящего изобретения предложено устройство для управления мощностью без обратной связи для PUSCH восходящей линии связи. Устройство включает в себя:

[0070] процессор; и память для хранения инструкций, исполняемых процессором; в котором

[0071] процессор выполнен с возможностью: выполнения способа управления мощностью без обратной связи для PUSCH восходящей линии связи второго аспекта или любой реализации второго аспекта.

[0072] Согласно седьмому аспекту вариантов осуществления настоящего изобретения предложен носитель данных, на котором хранятся инструкции. Когда инструкции выполняются процессором сетевого устройства, сетевому устройству предписывается выполнять способ управления мощностью без обратной связи для PUSCH восходящей линии связи первого аспекта или любой реализации первого аспекта.

[0073] Согласно восьмому аспекту вариантов осуществления настоящего изобретения предложен носитель данных, на котором хранятся инструкции. Когда инструкции выполняются процессором терминала, терминалу предписывается выполнять способ управления мощностью без обратной связи для PUSCH восходящей линии связи второго аспекта или любой реализации второго аспекта.

[0074] Технические решения, предложенные вариантами осуществления настоящего изобретения, могут давать следующие полезные результаты. Первая информация индикации указывает значение повышения мощности без обратной связи, используемое, когда PUSCH отправляется на основе совместной работы множества TRP, и, в ответ на отсутствие поля индикации SRI в первой информации индикации, параметр OLPC для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки, определяется и конфигурируется. Параметр OLPC включает в себя соответствующее значение повышения мощности без обратной связи. Значение повышения мощности без обратной связи, используемое при отправке PUSCH, соответствует различным совместно работающим TRP, которым отправляется PUSCH, таким образом реализуется управление мощностью без обратной связи при усовершенствовании PUSCH на основе множества TRP.

[0075] Следует понимать, что приведенное выше общее описание и последующее подробное описание являются только иллюстративными и пояснительными и не ограничивают изобретения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0076] Прилагаемые чертежи, которые включены в настоящее описание и составляют его часть, иллюстрируют варианты осуществления, соответствующие вариантам осуществления изобретения, и вместе с описанием служат для объяснения принципов изобретения.

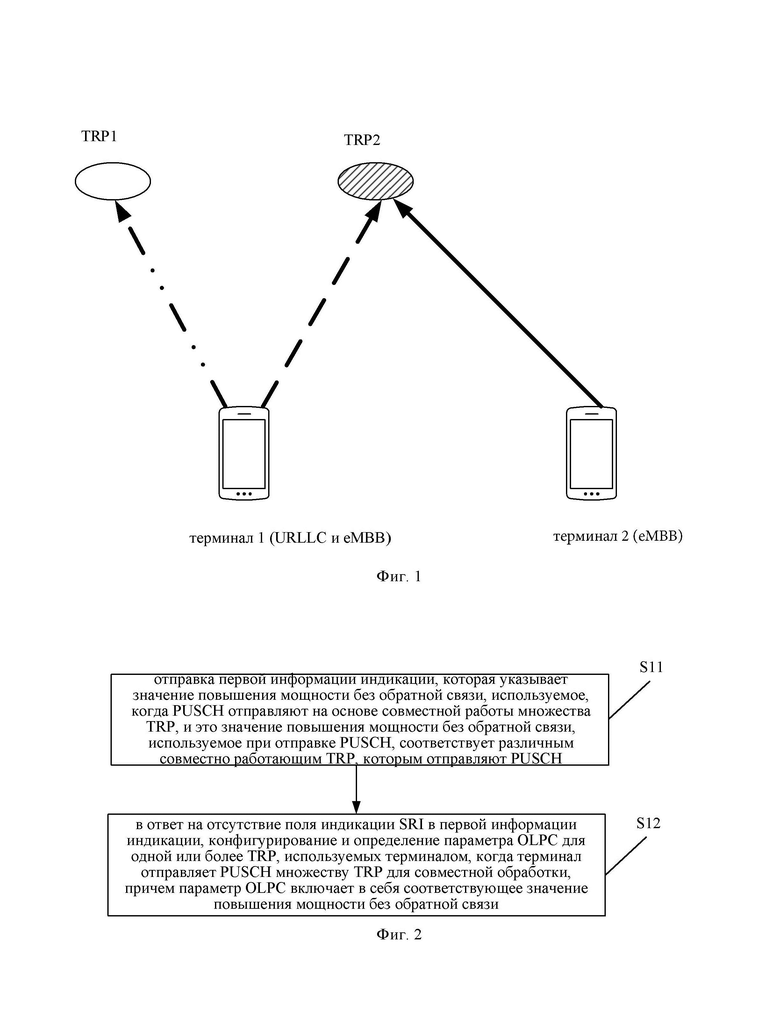

[0077] Фиг. 1 представляет собой схематическое изображение системы связи согласно иллюстративному варианту осуществления.

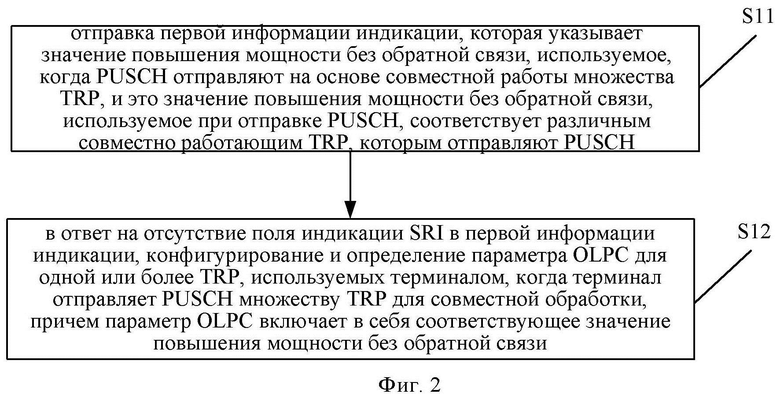

[0078] Фиг. 2 представляет собой блок-схему последовательности операций способа управления мощностью без обратной связи для физического совместно используемого канала (PUSCH) восходящей линии связи согласно иллюстративному варианту осуществления.

[0079] Фиг. 3 представляет собой блок-схему способа управления мощностью без обратной связи для PUSCH восходящей линии связи согласно иллюстративному варианту осуществления.

[0080] Фиг. 4 представляет собой блок-схему способа управления мощностью без обратной связи для PUSCH восходящей линии связи согласно иллюстративному варианту осуществления.

[0081] Фиг. 5 представляет собой блок-схему способа управления мощностью без обратной связи для PUSCH восходящей линии связи согласно иллюстративному варианту осуществления.

[0082] Фиг. 6 представляет собой блок-схему способа управления мощностью без обратной связи для PUSCH восходящей линии связи согласно иллюстративному варианту осуществления.

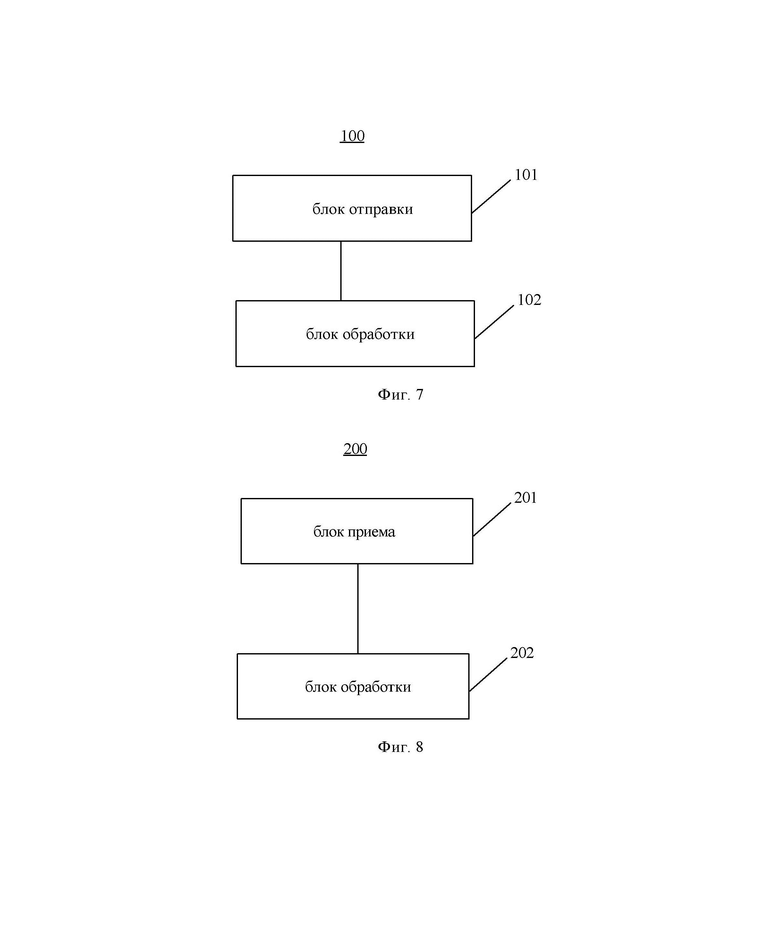

[0083] Фиг. 7 представляет собой блок-схему устройства для управления мощностью без обратной связи для PUSCH восходящей линии связи согласно иллюстративному варианту осуществления.

[0084] Фиг. 8 представляет собой блок-схему устройства для управления мощностью без обратной связи для PUSCH восходящей линии связи согласно иллюстративному варианту осуществления.

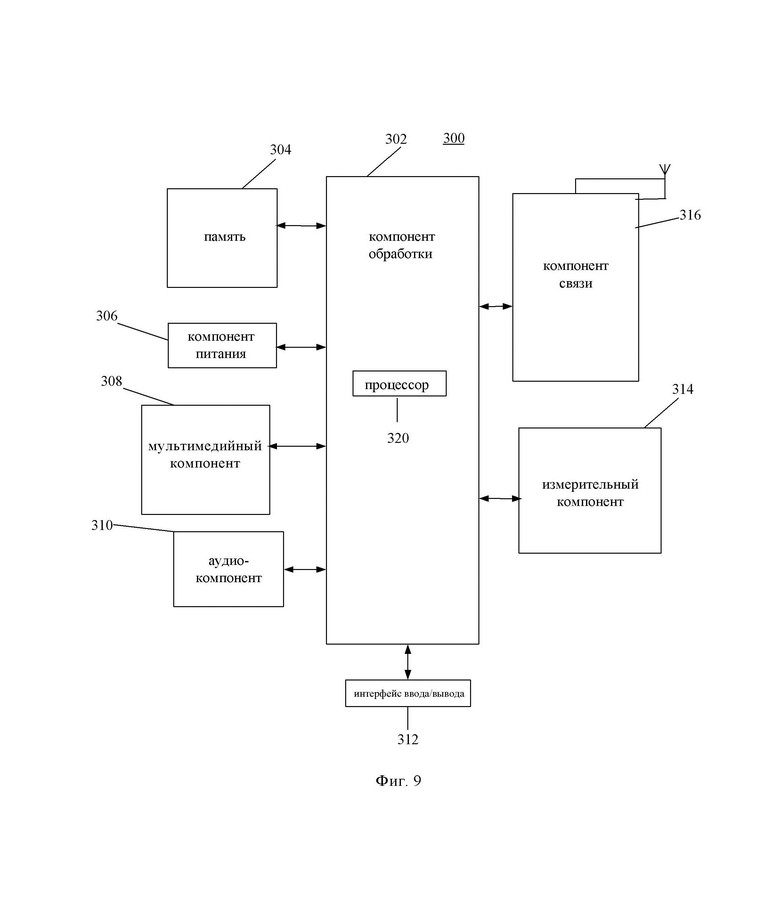

[0085] Фиг. 9 представляет собой блок-схему устройства для управления мощностью без обратной связи для PUSCH восходящей линии связи согласно иллюстративному варианту осуществления.

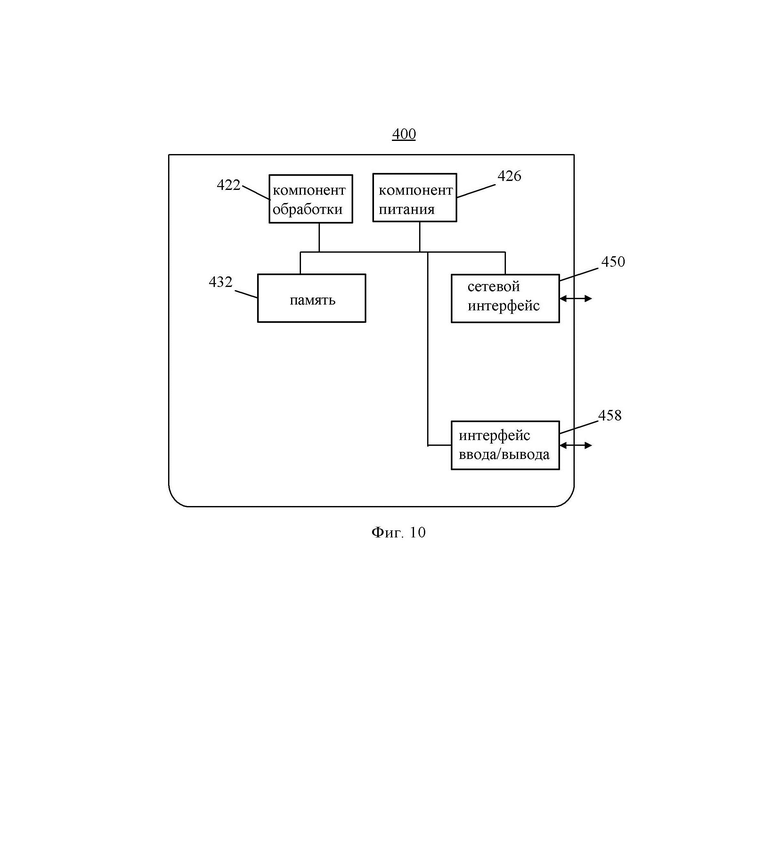

[0086] Фиг. 10 представляет собой блок-схему устройства для управления мощностью без обратной связи для PUSCH восходящей линии связи согласно иллюстративному варианту осуществления.

ПОДРОБНОЕ ОПИСАНИЕ

[0087] Теперь будут подробно рассмотрены иллюстративные варианты осуществления, примеры которых показаны на прилагаемых чертежах. Следующее описание относится к прилагаемым чертежам, на которых одинаковые номера на разных чертежах обозначают одни и те же или подобные элементы, если не указано иное. Реализации, изложенные в последующем описании вариантов реализации, не представляют все реализации, соответствующие изобретению.

[0088] Способ управления мощностью без обратной связи (OLPC) для физического совместно используемого канала (PUSCH) восходящей линии связи, предлагаемый вариантами осуществления настоящего изобретения, может применяться в системе беспроводной связи, показанной на фиг. 1. Как показано на фиг. 1, система беспроводной связи включает в себя: сетевое устройство и терминал. Терминал подключается к сетевому устройству через беспроводные ресурсы и осуществляет передачу данных. Передача данных между сетевым устройством и терминалом осуществляется на основе лучей. Сетевое устройство и терминал могут улучшить передачу по PUSCH восходящей линии связи на основе множества точек приема передачи (мульти-TRP).

[0089] Можно понять, что количество точек приема-передачи (TRP), используемых для передачи данных на основе множества TRP между сетевым устройством и терминалом, может быть одной или более. Выполнение передачи данных между сетевым устройством и терминалами 1 и 2 на основе TRP1 и TRP2 в системе беспроводной связи, показанной на фиг. 1, приведено только для схематической иллюстрации и не ограничивается этим. Понятно, что возможно и большее количество TRP и терминалов.

[0090] Кроме того, понятно, что система беспроводной связи, показанная на фиг. 1, приведена только для схематической иллюстрации, и система беспроводной связи может также включать в себя другие сетевые устройства, такие как устройство базовой сети, устройство беспроводной ретрансляции и устройство беспроводной транзитной связи, которые не показаны на фиг. 1. Количество сетевых устройств и количество терминалов, включенных в систему беспроводной связи, не ограничены в вариантах осуществления изобретения.

[0091] Далее, понятно, что система беспроводной связи согласно вариантам осуществления настоящего изобретения представляет собой сеть, которая обеспечивает функцию беспроводной связи. Система беспроводной связи может использовать различные технологии связи, такие как множественный доступ с кодовым разделением каналов (code division multiple access, CDMA), широкополосный множественный доступ с кодовым разделением каналов (wideband code division multiple access, WCDMA), множественный доступ с временным разделением каналов (time division multiple access, TDMA), множественный доступ с частотным разделением каналов (frequency division multiple access, FDMA), ортогональный множественный доступ с частотным разделением каналов (orthogonal frequency-division multiple access, OFDMA), FDMA с одной несущей (single carrier FDMA, SC-FDMA) и множественный доступ с контролем несущей и предотвращением коллизий (carrier sense multiple access with collision avoidance, CSMS/CA). В зависимости от таких факторов, как пропускная способность, скорость и задержка различных сетей, сети можно классифицировать как сеть второго поколения (2G), сеть третьего поколения (3G), сеть четвертого поколения (4G) или сеть будущего развития, например сеть пятого поколения (5G). Сеть 5G также можно назвать новой радиосетью (NR). Для простоты описания в этом изобретении иногда сеть беспроводной связи может для краткости называться сетью.

[0092] Сетевое устройство, используемое в настоящем изобретении, также может упоминаться как устройство сети радиодоступа. Устройством сети радиодоступа может быть: базовая станция, развитая базовая станция (усовершенствованный узел В, evolved node В, т.е. eNB), фемтосота, точка доступа (access point, АР) в системе беспроводной связи (WI-FI), узел радиорелейной связи, узел транзитной радиосвязи, точка передачи (transmission point, TP) или точка передачи и приема (transmission and reception point, TRP), gNB в системе NR или компоненты или часть устройств, составляющих базовую станцию. Следует понимать, что конкретная технология и конкретная форма устройства, используемые сетевым устройством, не ограничены вариантами осуществления настоящего изобретения. В этом изобретении сетевое устройство может обеспечивать покрытие связи для конкретной географической области и может осуществлять связь с терминалами, расположенными внутри зоны покрытия (соты). Кроме того, сетевое устройство также может быть установленным на транспортном средстве устройством в системе связи «автомобиль со всеми» (vehicle to everything, V2X).

[0093] Терминал, используемый в настоящем изобретении, также может называться терминальным устройством, пользовательским оборудованием (user equipment UE), мобильной станцией (mobile station, MS) или мобильным терминалом (mobile terminal, МТ), который представляет собой устройство, которое обеспечивает передачу голоса и/или возможность передачи данных пользователю. Например, терминал может быть портативным устройством или устройством, установленным на транспортном средстве, с функцией беспроводной связи. В настоящее время примерами терминала являются мобильный телефон, оборудование в помещении клиента (абонентское оборудование, Customer Premise Equipment, CPE), карманный персональный компьютер (pocket personal computer, PPC), карманный компьютер, персональный цифровой помощник (personal digital assistant, PDA), ноутбук, планшетный компьютер, носимое устройство или устройство, установленное на транспортном средстве, и т.д. Кроме того, терминальное устройство также может быть устройством, установленным на транспортном средстве, в системе связи V2X. Следует понимать, что конкретная технология и конкретная форма устройства, используемые терминалом, не ограничены вариантами осуществления настоящего изобретения.

[0094] В этом изобретении управление мощностью без обратной связи может выполняться между сетевым устройством и терминалом. В R16 в планирование информации управления нисходящей линии связи (DCI) вводится индикация набора параметров управления мощностью без обратной связи для указания функции индикации повышения мощности для планирования PUSCH, а новый параметр P0-PUSCH-Set управления радиоресурсами (RRC) введен для обозначения управления мощностью. Каждый индикатор ресурса (SRS) зондирующего опорного сигнала (SRI) соответствует параметру P0-PUSCH-Set управления мощностью без обратной связи, и SRI указывается полем индикации набора параметров управления мощностью без обратной связи.

[0095] Сетевое устройство уведомляет терминал, существует ли поле индикации набора параметров управления мощностью, посредством сигнализации высокого уровня p0-PUSCH-SetList-r16. Когда параметр высокого уровня pO-PUSCH-SetList-rl6 не сконфигурирован, поле индикации набора параметров управления мощностью без обратной связи равно 0 бит, что означает, что поля индикации набора параметров управления мощностью без обратной связи не существует, и терминал получает Р0 из P0-PUSCH-AlphaSet на основе механизма исходной версии Rel-15. Когда параметр высокого уровня р0-PUSCH-SetList-r16 сконфигурирован, поле индикации набора параметров управления мощностью без обратной связи может быть сконфигурировано как 1 бит или 2 бита посредством сигнализации высокого уровня, где:

[0096] 1) Когда поле индикации SRI существует в DCI, поле индикации набора параметров управления мощностью без обратной связи сконфигурировано как 1 бит.

[0097] 2) Когда в DCI не существует поля индикации SRI, поле индикации набора параметров управления мощностью без обратной связи может быть сконфигурировано как 1 бит или 2 бита в соответствии с сигнализацией высокого уровня.

[0098] 3) Для описанного выше сценария, где поле индикации SRI существует в DCI, если информация поля индикации набора параметров управления мощностью без обратной связи равна «0», механизм Rel-15 все еще может использоваться для получения Р0 из Р0-PUSCH-AlphaSet в соответствии с индикацией SRI. Если информация поля индикации набора параметров управления мощностью без обратной связи равна «1», терминал получает Р0 из набора параметров P0-PUSCH-Set без обратной связи, используемого для повышения мощности в соответствии с индикацией SRI.

[0099] Для сценария, где поле SRI не существует в DCI, совещание RAN1 #99 одобрило, что поле индикации управления мощностью без обратной связи в DCI может быть сконфигурировано как 1 бит или 2 бита, а параметр P0-PUSCH-Set может быть сконфигурирован с использованием до двух значений Р0.

[00100] В вариантах осуществления изобретения сценарий, в котором используется способ управления мощностью без обратной связи для PUSCH восходящей линии связи, представляет собой сценарий, в котором параметр управления мощностью регулируется из-за конфликтов услуг, которые возникают во время связи терминала. Например, на фиг. 1, терминал 1 предоставляет услугу URLLC и услугу еМВВ, а терминал 2 предоставляет услугу еМВВ. Отправной точкой вариантов осуществления изобретения является применение в ситуации, когда терминалу 1 требуются три различных уровня мощности без обратной связи для повышения мощности услуги еМВВ и услуги URLLC, когда терминал 1, который сконфигурирован как с услугой еМВВ, так и с услугой URLLC, конфликтует с терминалом 2, который сконфигурирован с услугой еМВВ. Тремя различными уровнями мощности без обратной связи являются: 1) базовый уровень Р0, используемый для повышения мощности услуги еМВВ, полученный из P0-PUSCH AlphaSet; 2) более высокий Р0, используемый для повышения мощности услуги URLLC, которая не конфликтует с услугой еМВВ; 3) самый высокий Р0, используемый для URLLC PUSCH, который конфликтует с еМВВ.

[00101] Чтобы обеспечить более четкое описание того, как терминал определяет Р0 на основе параметров высокого уровня и индикаций DCI, обратимся к Таблице 1. Таблица 1 показывает, как терминал определяет Р0 на основе параметров высокого уровня и индикаций DCI.

[00102] В предшествующем уровне техники передача данных между сетевым устройством и терминалом основана на лучах. В R17 улучшение передачи по PUSCH восходящей линии связи между сетевым устройством и терминалом может выполняться на основе множества TRP (мульти-TRP). При расширении PUSCH на основе множества TRP в сценарии передачи PUSCH может возникнуть ситуация, в которой услуга URLLC, основанная на передаче с использованием множества TRP, конфликтует с услугой еМВВ в разных TRP. То есть конфликтные помехи, которые принимаются двумя TRP сетевого устройства, различны. Согласно текущему способу регулирования, планируемый PUSCH в конфликте соответствует одному параметру регулировки повышения мощности для мощности без обратной связи, и терминал не уверен в ресурсах, на которых TRP находится в конфликте. Следовательно, мощность без обратной связи регулируется в двух разных направлениях передачи TRP одновременно на основе одного и того же параметра повышения мощности для мощности без обратной связи. Это может привести к проблеме потери ценной мощности передачи для терминала, прямого увеличения помех для других пользователей и снижения характеристик системы. Следовательно, механизм повышения мощности OLPC необходимо усовершенствовать.

[00103] Как дополнительно решить проблему управления повышением мощности для множества TRP при отсутствии поля индикации SRI, чтобы оптимизировать способ управления для услуги URLLC с учетом ситуаций, когда помехи услуге еМВВ, принимаемые различными TRP, одинаковы и различны при отсутствии поля индикации SRI.

[00104] Варианты осуществления изобретения предлагают способ управления мощностью без обратной связи для PUSCH восходящей линии связи, в котором сетевое устройство отправляет информацию индикации для указания значения повышения мощности без обратной связи, используемого, когда отправляется PUSCH, на основе совместной работы множества TRP, такую как DCI для планирования или активации параметра OLPC, используемого для отправки PUSCH, в дальнейшем называемую первой информацией индикации. При отсутствии поля индикации SRI в первой информации индикации, конфигурируется и определяется параметр OLPC для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки. Параметр OLPC включает в себя соответствующее значение повышения мощности без обратной связи, а значение повышения мощности без обратной связи, используемое при отправке PUSCH, соответствует различным совместно работающим TRP, которым отправляется PUSCH. Это обеспечивает управление мощностью без обратной связи при расширении PUSCH на основе множества TRP, т.е. улучшение OLPC.

[00105] Фиг. 2 представляет собой блок-схему способа управления мощностью без обратной связи для PUSCH восходящей линии связи согласно иллюстративному варианту осуществления. Способ может быть реализован отдельно или в сочетании с другими вариантами реализации настоящего изобретения. Как проиллюстрировано на фиг. 2, способ включает в себя следующие этапы.

[00106] На этапе S11 отправляют первую информацию индикации.

[00107] Первая информация индикации используется для указания значения повышения мощности без обратной связи, используемого, когда PUSCH отправляется на основе совместной работы множества TRP. Значение повышения мощности без обратной связи, используемое при отправке PUSCH, соответствует различным совместно работающим TRP, в которые отправляется PUSCH.

[00108] На этапе S12, в ответ на отсутствие поля индикации SRI в первой информации индикации, конфигурируют и определяют параметр OLPC для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки, параметр OLPC включает в себя соответствующее значение повышения мощности без обратной связи.

[00109] В вариантах осуществления изобретения параметр OLPC для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки, конфигурируется и определяется, обеспечивая то, что параметр повышения мощности, используемый, когда отправляют PUSCH, соответствует различным совместно работающим TRP, которым отправляется PUSCH. Таким образом, параметр OLPC для использования множества TRP расширяется и улучшается для повышения мощности, улучшая механизм повышения мощности OLPC.

[00110] В реализации вариантов осуществления изобретения за счет улучшения параметра управления мощностью OLPC набор параметров управления мощностью может быть выполнен с возможностью каждого указания TRP из множества совместно работающих TRP, так что каждый набор параметров управления мощностью включает в себя параметр OLPC для соответствующего указания TRP, тем самым определяя значение повышения мощности без обратной связи одной или более TRP, используемых, когда PUSCH отправляется на основе совместной работы множества TRP.

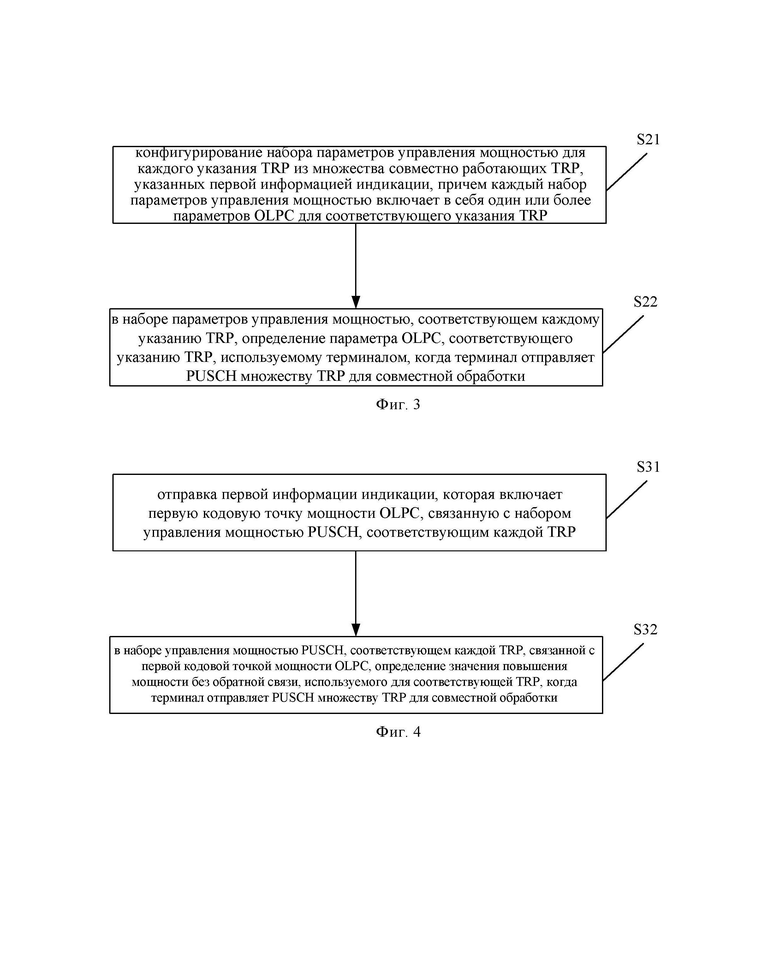

[00111] Фиг. 3 представляет собой блок-схему способа управления мощностью без обратной связи для PUSCH восходящей линии связи согласно иллюстративному варианту осуществления. Способ может быть реализован отдельно или в сочетании с другими вариантами реализации настоящего изобретения. Как проиллюстрировано на фиг. 3, способ включает в себя следующие этапы.

[00112] На этапе S21 конфигурируют набор параметров управления мощностью для каждого указания TRP из множества совместно работающих TRP, указанных первой информацией индикации, причем каждый набор параметров управления мощностью включает в себя один или более параметров OLPC соответствующего указания TRP.

[00113] На этапе S22 в наборе параметров управления мощностью, соответствующем каждому указанию TRP, определяют параметр OLPC, соответствующий указанию TRP, используемой терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[00114] В другой реализации вариантов осуществления изобретения, информационное поле, указывающее значение повышения мощности без обратной связи для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки, может быть улучшено для определения значения повышения мощности без обратной связи одной или более TRP, используемых, когда PUSCH отправляется на основе совместной работы множества TRP.

[00115] В варианте реализации первая информация индикации переносится в DCI, и DCI включает в себя информационное поле для указания выполнения управления мощностью без обратной связи. Информационное поле используется для указания значения повышения мощности без обратной связи для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[00116] В вариантах осуществления изобретения информационное поле DCI для указания управления мощностью без обратной связи в предшествующем уровне техники может быть расширено, информационное поле используется для указания того, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, соответствуют одному и тому же параметру OLPC. Другими словами, множество указаний TRP для отправки PUSCH для совместной обработки соответствуют одному и тому же значению повышения мощности.

[00117] В вариантах реализации изобретения информационное поле DCI для указания управления мощностью без обратной связи в предшествующем уровне техники может быть сконфигурировано с помощью кодовых точек мощности OLPC с разными битами посредством сигнализации высокого уровня, как показано в Таблице 1. В отсутствие поля индикации SRI в DCI, можно сконфигурировать 0 бит, 1 бит или 2 бита. Для удобства описания кодовая точка OLPC, сконфигурированная для информационного поля DCI для указания управления мощностью без обратной связи в предшествующем уровне техники, называется первой кодовой точкой мощности OLPC. То есть DCI включает в себя первую кодовую точку мощности OLPC, связанную с набором управления мощностью PUSCH, соответствующим каждой TRP.

[00118] При определении параметра управления мощностью OLPC для одной или более TRP, используемой терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки, значение повышения мощности без обратной связи, используемое для соответствующей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки, может быть определено в наборе управления мощностью PUSCH, соответствующем каждой TRP, связанной с первой кодовой точкой мощности OLPC.

[00119] Фиг. 4 представляет собой блок-схему способа управления мощностью без обратной связи для PUSCH восходящей линии связи согласно иллюстративному варианту осуществления. Способ может быть реализован отдельно или в сочетании с другими вариантами реализации настоящего изобретения. Как проиллюстрировано на фиг. 4, способ включает в себя следующие этапы.

[00120] На этапе S31 отправляют первую информацию индикации, причем первая информация индикации включает в себя первую кодовую точку мощности OLPC, связанную с набором управления мощностью PUSCH, соответствующим каждой TRP.

[00121] На этапе S32 в наборе управления мощностью PUSCH, соответствующем каждой TRP, связанной с первой кодовой точкой мощности OLPC, определяют значение повышения мощности без обратной связи, используемое для соответствующей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

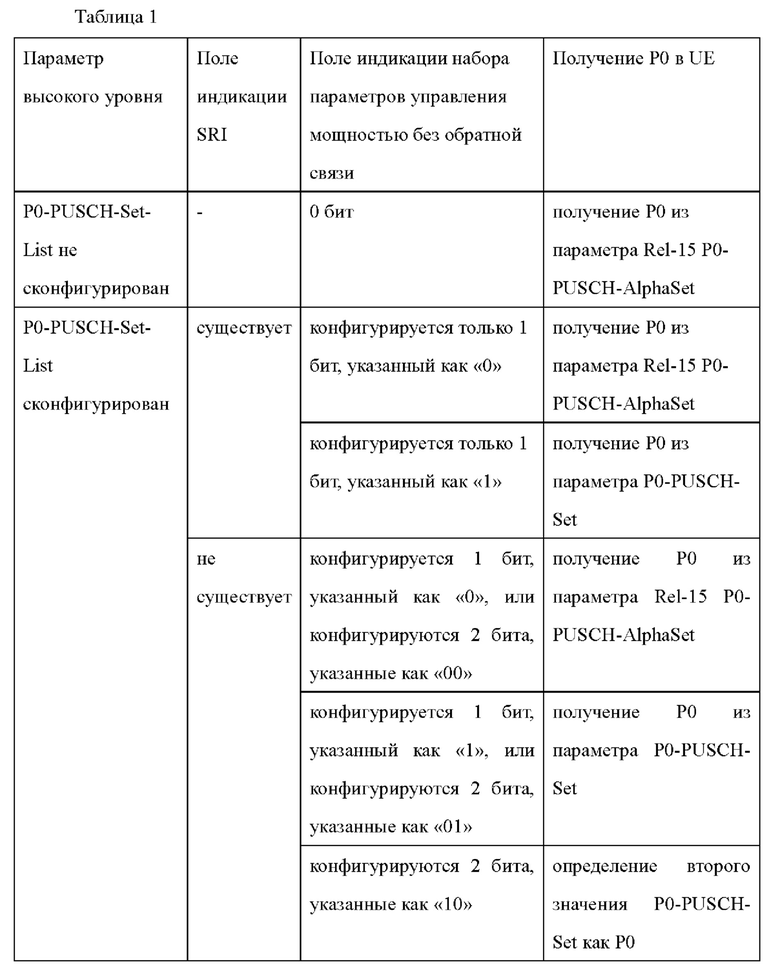

[00122] Ссылаясь на Таблицу 1, когда первая кодовая точка мощности OLPC, указанная информационным полем в DCI, сконфигурирована как 1 бит, и этот 1 бит указывает «0», это может поддерживать определение значения повышения мощности без обратной связи, используемого для соответствующей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки в P0-PUSCH AlphaSet. Когда первая кодовая точка мощности OLPC, указанная информационным полем в DCI, сконфигурирована как 1 бит, и этот 1 бит указывает «1», это может поддерживать определение значения повышения мощности без обратной связи, используемого для соответствующей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки в P0-PUSCH-Set. То есть, когда информационное поле DCI для указания управления мощностью без обратной связи сконфигурировано как 1 бит, это может поддерживать выбор значения повышения мощности без обратной связи, используемого в различных TRP, из P0-PUSCH AlphaSet и P0-PUSCH Set.

[00123] Ссылаясь на Таблицу 1, когда первая кодовая точка мощности OLPC, указанная информационным полем в DCI, сконфигурирована как 2 бита, и 2 бита указывают «00», это может поддерживать определение значения повышения мощности без обратной связи, используемого для соответствующей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки в P0-PUSCH AlphaSet. Когда первая кодовая точка мощности OLPC, указанная информационным полем в DCI, сконфигурирована как 2 бита, и эти 2 бита указывают «01», это может поддерживать определение первого Р0 в P0-PUSCH-Set в качестве значения повышения мощности без обратной связи, используемого для соответствующей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки. Когда первая кодовая точка мощности OLPC, указанная информационным полем в DCI, сконфигурирована как 2 бита, и эти 2 бита указывают «10», это может поддерживать определение второго РО в P0-PUSCH-Set как значение повышения мощности без обратной связи, используемое для соответствующей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки. То есть, когда информационное поле DCI для указания управления мощностью без обратной связи сконфигурирована как 2 бита, выбор конфигурации может поддерживаться в первом значении Р0 в P0-PUSCH AlphaSet/P0-PUSCH AlphaSet или во втором значении Р0 в Р0-PushCH-Set/P0-PushCH-Set.

[00124] В вариантах осуществления изобретения к DCI может быть добавлена информация индикации для указания того, имеют ли одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, одинаковую помеховую ситуацию. Эта информация индикации далее упоминается как вторая информация индикации.

[00125] Если вторая информация индикации указывает, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, имеют одинаковую помеховую ситуацию, то множество TRP, имеющих одинаковую помеховую ситуацию, могут использовать один и тот же параметр управления мощностью без обратной связи. Например, можно использовать решение, включенное в приведенные выше варианты осуществления. То есть значение повышения мощности без обратной связи, используемое в соответствующей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки, определяется в наборе управления мощностью PUSCH, соответствующем каждой TRP, связанной с первой кодовой точкой мощности OLPC.

[00126] В вариантах осуществления изобретения, если вторая информация индикации указывает, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, имеют разные ситуации помех, вторая информация индикации может дополнительно указывать информацию о TRP, которая требует повышения мощности, из одной или более TRP, используемых, когда PUSCH отправляется множеству TRP для совместной обработки. Также возможно использовать режим по умолчанию для определения значения повышения мощности без обратной связи, используемого для соответствующей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки, без указания информации о TRP, которая требует повышения мощности, из одной или более TRP, используемых, когда PUSCH отправляется множеству TRP для совместной обработки.

[00127] На основании вышеописанных вариантов осуществления, DCI, несущая первую информацию индикации в варианте осуществления настоящего изобретения, включает в себя первую кодовую точку мощности OLPC и вторую информацию индикации. Вторая информация индикации используется для указания того, имеют ли одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, одинаковую помеховую ситуацию, и/или информацию TRP, которая требует повышения мощности для одной или больше TRP, используемых, когда PUSCH отправляется множеству TRP для совместной обработки.

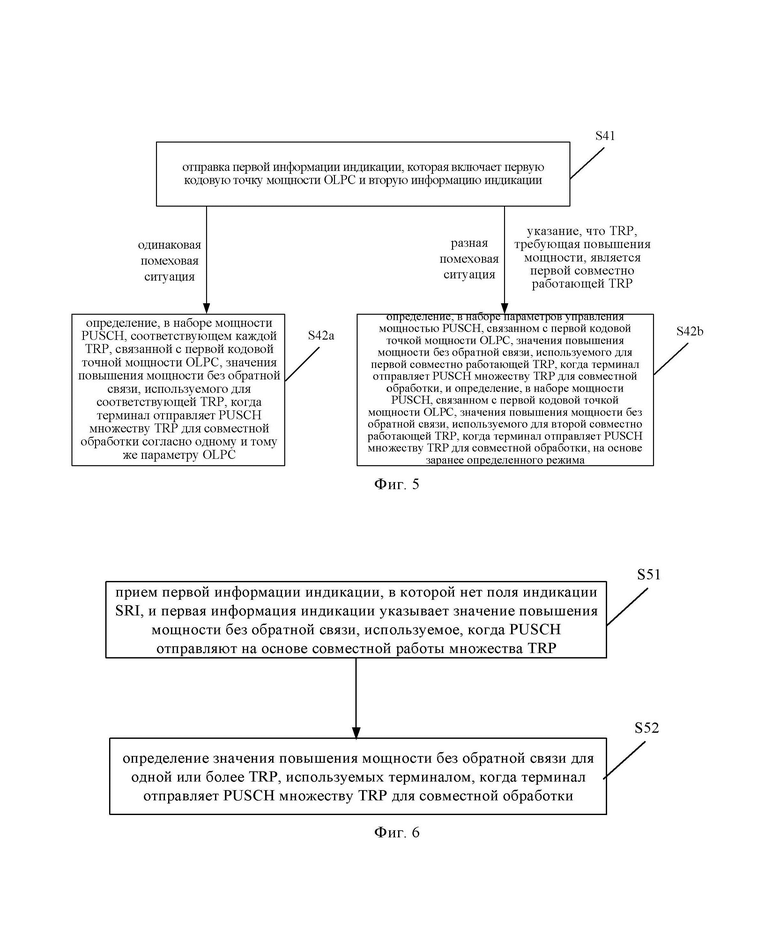

[00128] Фиг. 5 представляет собой блок-схему способа управления мощностью без обратной связи для PUSCH восходящей линии связи согласно иллюстративному варианту осуществления. Способ может быть реализован отдельно или в сочетании с другими вариантами реализации настоящего изобретения. Как проиллюстрировано на фиг. 5, способ включает в себя следующие этапы.

[00129] На этапе S41 отправляют первую информацию индикации, причем первая информация индикации включает в себя первую кодовую точку мощности OLPC и вторую информацию индикации.

[00130] В варианте реализации, в ответ на вторую информацию индикации, указывающую, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, имеют одинаковую помеховую ситуацию, выполняют этап S42a.

[00131] На этапе S42a, в ответ на вторую информацию индикации, указывающую, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, имеют одинаковую помеховую ситуацию, определяют значение повышения мощности без обратной связи, используемое для соответствующей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки согласно одному и тому же параметру OLPC в наборе мощности PUSCH, соответствующем каждой TRP, связанной с первой кодовой точкой мощности OLPC.

[00132] В варианте реализации, в ответ на вторую информацию индикации, указывающую, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, имеют разные помеховые ситуации, выполняют этап S42b.

[00133] На этапе S42b, в ответ на вторую информацию индикации, указывающую, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, имеют разные помеховые ситуации, или вторую информацию индикации, указывающую, что TRP, требующая повышения мощности, является первой совместно работающей TRP, определяют значение повышения мощности без обратной связи, используемое для первой совместно работающей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки, в наборе параметров управления мощностью PUSCH, связанном с первой кодовой точкой мощности OLPC.

[00134] На основе заранее заданного режима значение повышения мощности без обратной связи, используемое для второй совместно работающей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки, определяется в наборе мощности PUSCH, связанном с первой кодовой точкой мощности OLPC.

[00135] Вторая совместно работающая TRP включает в себя одну или более других TRP, отличных от первой совместно работающей TRP, из одной или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[00136] Вторая информация индикации, упомянутая выше, в варианте осуществления настоящего изобретения может быть представлена расширенным битом, полученным посредством выполнения расширения битов посредством поля индикации набора параметров управления мощностью без обратной связи. Например, при отсутствии поля индикации SRI в DCI поле индикации набора параметров управления мощностью без обратной связи может быть сконфигурировано с 0 битами, 1 битом или 2 битами. После расширения поля индикации набора параметров управления мощностью без обратной связи на 1 бит, поле индикации набора параметров управления мощностью без обратной связи может быть сконфигурировано с 0 битами, 2 битами или 3 битами. Поле индикации набора параметров управления мощностью без обратной связи, сконфигурированное с 1 битом, 2 битами или 3 битами, может использоваться для указания набора параметров управления OLPC, связанного с набором управления мощностью PUSCH, соответствующим каждой TRP, а также для указания того, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, имеют одинаковую помеховую ситуацию, и/или информацию о TRP, которая требует повышения мощности, из одной или более TRP, используемых, когда PUSCH отправляется множеству TRP для совместной обработки.

[00137] В варианте реализации вторая информация индикации может быть максимальным расширенным битом в поле индикации набора параметров управления мощностью без обратной связи. Альтернативно, вторая информация индикации может быть минимальным значением расширенного бита в поле индикации набора параметров управления мощностью без обратной связи.

[00138] В вариантах осуществления настоящего изобретения, когда поле индикации набора параметров управления мощностью без обратной связи сконфигурировано на 0 битов, информация о помехах, а именно о том, имеют ли совместно работающие TRP одинаковую помеховую ситуацию, не требуется. То есть вторая информация индикации может не вводиться. В примере, когда поле индикации набора параметров управления мощностью без обратной связи сконфигурировано равным 0 битов, Р0 из каждого набора Р0 PUSCH AlphaSet каждой совместно работающей TRP может быть выбрано для каждой совместно работающей TRP.

[00139] В вариантах осуществления изобретения, когда поле индикации набора параметров управления мощностью без обратной связи сконфигурировано как 2 бита или 3 бита, может быть введена информация о помехах, именно о том, имеют ли совместно работающие TRP одинаковую помеховую ситуацию. То есть может быть введена вторая информация индикации. Например, в случае расширения до максимального расширенного бита значение максимального расширенного бита используется для указания второй информации индикации. Другие биты в поле индикации набора параметров управления мощностью без обратной связи могут указывать набор управления мощностью PUSCH, соответствующий каждой TRP, с использованием способа индикации, показанного в таблице 1.

[00140] В примере, когда поле индикации набора параметров управления мощностью без обратной связи сконфигурировано на 2 бита, Р0 выбирается из Р0 PUSCH AlphaSet и Р0 PUSCH Set, и выбранное Р0 используется для TRP (первой совместно работающей TRP), указанной посредством DCI. Кроме того, для других совместно работающих TRP (вторых совместно работающих TRP) Р0' может выбираться заранее определенным способом. Например, если Р0 из набора P0-PUSCH применяется к TRP1, Р0 из P0-PUSCH AlphaSet применяется к TRP2.

[00141] В примере, когда поле индикации набора параметров управления мощностью без обратной связи сконфигурировано равным 3 битам, мощность совместно работающей TRP без обратной связи может быть выбрана из первого значения Р0 для P0-PUSCH AlphaSet/P0-PUSCH-Set или второго значения Р0 для P0-PUSCH AlphaSet/P0-PUSCH-Set, и Р0 может использоваться для TRP (первой совместно работающей TRP), указанной посредством DCI. Кроме того, для других совместно работающих TRP (вторых совместно работающих TRP) Р0' может выбираться заранее определенным способом. Например, если повышение мощности Р0 применяется к TRP1, то Р0 из Р0 PUSCH AlphaSet применяется к TRP2.

[00142] Понятно, что первая совместно работающая TRP, упомянутая выше в вариантах осуществления настоящего изобретения, включает в себя одну или более TRP.

[00143] В вариантах осуществления изобретения, после определения значения повышения мощности OLPC, может быть определена совместно работающая TRP, к которой применимо значение повышения мощности OLPC.

[00144] Способ 1: совместно работающая TRP, к которой применимо значение повышения мощности OLPC, определяется согласно идентификатору набора ресурсов SRS, соответствующему набору параметров управления мощностью, который соответствует каждому указанию TRP, где величина идентификатора набора ресурсов SRS имеет соответствие с порядком указания TRP. Например, TRP, соответствующая минимальному идентификатору набора ресурсов SRS, фиксируется как первая TRP, и совместно работающая TRP, к которой применимо значение повышения мощности OLPC, определяется согласно идентификатору набора ресурсов SRS, соответствующему набору параметров управления мощностью, который соответствует указанию TRP.

[00145] Можно понять, что определение совместно работающей TRP, к которой применимо значение повышения мощности OLPC, согласно идентификатору набора ресурсов SRS, соответствующему набору параметров управления мощностью, который соответствует указанию TRP, не зависит от поля индикации DCI, используемого для динамического указания переключения между режимом с одной TRP и режимом с множеством TRP.

[00146] Способ 2: совместно работающая TRP, к которой применимо значение повышения мощности OLPC, определяется в соответствии с соотношением соответствия между совместно работающими TRP и наборами ресурсов SRS, указанными в поле индикации DCI для динамического указания переключения между режимом с одним TRP и режимом с одной TRP и режимом с множеством TRP.

[00147] Например, порядок указания совместно работающих TRP согласуется с соотношением соответствия между совместно работающими TRP и наборами ресурсов SRS, указанными в поле индикации DCI.

[00148] Поле индикации DCI для динамического указания переключения между режимом с одной TRP и режимом с множеством TRP может быть показано в Таблице 2 ниже.

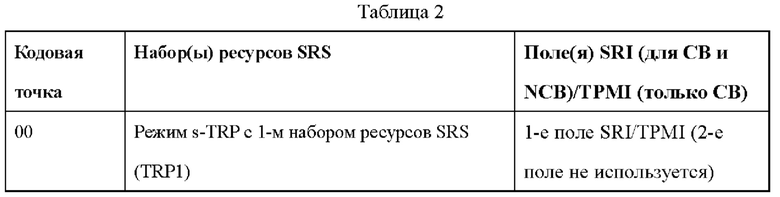

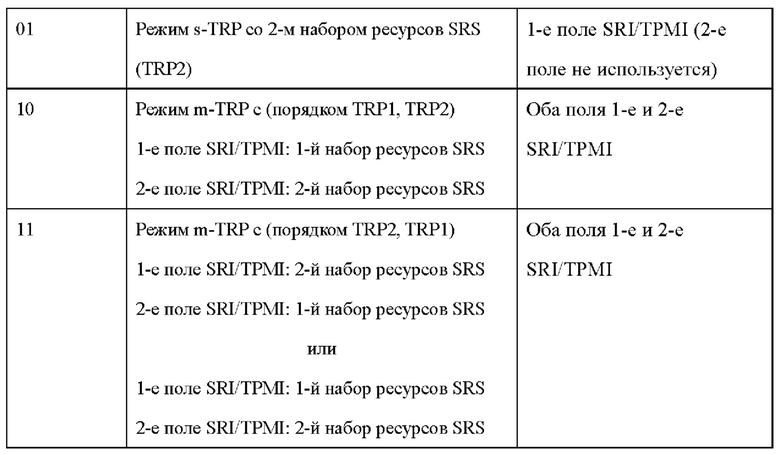

[00149] Ссылаясь на Таблицу 2, информационное поле, определенное в DCI0_1/0_2, указывает, что передача PUSCH может динамически переключаться между режимом с одной TRP и режимом с множеством TRP. То есть, оно указывает, использует ли текущий планирующий PUSCH передачу с одной TRP или передачу с множеством TRP. Если используется передача с множеством TRP, поддерживается функция flip (изменения на противоположное) TRP. То есть, поддерживается передача в порядке TRP1, TPR2 или в порядке TRP2, TRP1.

[00150] В вариантах осуществления настоящего изобретения первая совместно работающая TRP соответствует первому набору ресурсов SRS, а вторая совместно работающая TRP соответствует второму набору ресурсов SRS. Или первая совместно работающая TRP соответствует второму набору ресурсов SRS, а вторая совместно работающая TRP соответствует первому набору ресурсов SRS.

[00151] В примере, когда определяемое протоколом поле индикации DCI для динамического указания переключения между режимом с одной TRP и режимом с множеством TRP указывает, что первая TRP и вторая TRP поддерживают переключение, это означает, что вторая TRP соответствует первому параметру индикации OLPC, а первая TRP соответствует второму параметру индикации OLPC.

[00152] В вариантах реализации изобретения, первая информация индикации указывает значение повышения мощности без обратной связи, используемое, когда PUSCH отправляется на основе совместной работы множества TRP, и в ответ на отсутствие поля индикации SRI в первой информации индикации, определяют и конфигурируют параметр OLPC для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки, Параметр OLPC включает в себя соответствующее значение повышения мощности без обратной связи. Значение повышения мощности без обратной связи, используемое при отправке PUSCH, соответствует различным совместно работающим TRP, которые отправляют PUSCH, таким образом реализуя управление мощностью без обратной связи при расширении PUSCH на основе множества TRP. Например, для PUSCH на основе множества TRP, за счет усовершенствования структуры сигнализации высокого уровня и инструкций DCI, управление повышением мощности OLPC может выполняться для разных TRP отдельно, тем самым решая проблему управления мощностью, когда конфликтуют услуга URLLC и/или услуга еМВВ, и обеспечивая высокую надежность услуги URLLC.

[00153] Основываясь на тех же идеях, варианты осуществления изобретения также предлагают способ управления мощностью без обратной связи для PUSCH восходящей линии связи, который выполняется терминалом.

[00154] Фиг. 6 представляет собой блок-схему способа управления мощностью без обратной связи для PUSCH восходящей линии связи согласно иллюстративному варианту осуществления. Способ может быть реализован отдельно или в сочетании с другими вариантами реализации настоящего изобретения. Как проиллюстрировано на фиг. 6, способ включает в себя следующие этапы.

[00155] На этапе S51 принимают первую информацию индикации, в первой информации индикации не существует поля индикации SRI, и первая информация индикации используется для указания значения повышения мощности без обратной связи, используемого, когда PUSCH отправляется на основе совместной работы множества TRP.

[00156] На этапе S52 определяют значение повышения мощности без обратной связи для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[00157] Значение повышения мощности без обратной связи, используемое при отправке PUSCH, соответствует различным совместно работающим TRP, которые отправляют PUSCH.

[00158] В варианте реализации каждое указание TRP для множества совместно работающих TRP, указанных первой информацией индикации, сконфигурировано с набором параметров управления мощностью, причем каждый набор параметров управления мощностью включает в себя один или более параметров OLPC соответствующего указания TRP. Когда терминал определяет значение повышения мощности без обратной связи для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки, терминал может определить в наборе параметров управления мощностью, соответствующем каждому указанию TRP, параметр OLPC, соответствующий указанию TRP, используемому терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[00159] В варианте реализации первая информация индикации переносится в DCI, и DCI включает в себя информационное поле; информационное поле указывает значение повышения мощности без обратной связи для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[00160] В варианте реализации информационное поле указывает, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, соответствуют одному и тому же параметру OLPC.

[00161] В варианте реализации DCI включает в себя первую кодовую точку мощности OLPC, связанную с набором управления мощностью PUSCH, соответствующим каждой TRP. Терминал определяет в наборе управления мощностью PUSCH, соответствующем каждой TRP, которая связана с первой кодовой точкой мощности OLPC, значение повышения мощности без обратной связи, используемое в соответствующей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[00162] В варианте реализации DCI включает в себя первую кодовую точку мощности OLPC и вторую информацию индикации, причем вторая информация индикации указывает, имеют ли одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, одинаковую помеховую ситуацию, и/или информацию о TRP, которая требует повышения мощности, из одной или более TRP, используемых, когда PUSCH отправляется множеству TRP для совместной обработки.

[00163] В варианте реализации, в ответ на вторую информацию индикации, указывающую, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, имеют одинаковую помеховую ситуацию, терминал определяет, в наборе мощности PUSCH, соответствующем каждой TRP, которая связана с первой кодовой точкой мощности OLPC, значение повышения мощности без обратной связи, используемое для соответствующей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки согласно одному и тому же параметру OLPC.

[00164] В другой реализации, в ответ на вторую информацию индикации, указывающую, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, имеют разные помеховые ситуации, или вторую информацию индикации, указывающую, что TRP, требующая повышения мощности, является первой совместно работающей TRP, значение повышения мощности без обратной связи, используемое для первой совместно работающей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки, определяется в наборе параметров управления мощностью PUSCH, связанном с первой кодовой точкой мощности OLPC. Значение повышения мощности без обратной связи, используемое для второй совместно работающей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки на основе заранее определенного режима, определяется в наборе мощности PUSCH, связанном с первой кодовой точкой мощности OLPC.

[00165] Вторая совместно работающая TRP включает в себя одну или более TRP, отличных от первой совместно работающей TRP из одной или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[00166] В варианте реализации вторая информация индикации может быть максимальным расширенным битом в поле индикации набора параметров управления мощностью без обратной связи. Альтернативно, вторая информация индикации может быть минимальным расширенным битовым значением в поле индикации набора параметров управления мощностью без обратной связи.

[00167] В варианте реализации терминал может определять совместно работающую TRP, соответствующую значению повышения мощности без обратной связи, после определения значения повышения мощности OLPC.

[00168] В варианте реализации терминал может определить совместно работающую TRP, соответствующую значению повышения мощности без обратной связи по меньшей мере одним из следующих способа 1 и способа 2.

[00169] Способ 1: совместно работающая TRP, соответствующая значению повышения мощности без обратной связи, определяется согласно идентификатору набора ресурсов SRS, который соответствует набору параметров управления мощностью, соответствующему каждому указанию TRP, в котором величина идентификатора набора ресурсов SRS имеет соответствие с порядком указания TRP. Например, TRP, соответствующая минимальному идентификатору набора ресурсов SRS, фиксируется как первая TRP. Совместно работающая TRP, к которой применимо значение повышения мощности OLPC, определяется согласно идентификатору набора ресурсов SRS, который соответствует набору параметров управления мощностью, соответствующему указанию TRP.

[00170] Способ 2: совместно работающая TRP, соответствующая значению повышения мощности без обратной связи, определяется в соответствии с соотношением соответствия между совместно работающими TRP и наборами ресурсов SRS, указанными в поле индикации DCI для динамического указания переключения между режимом с одной TRP и режим с множеством TRP. Порядок указания совместно работающих TRP согласуется с соотношением соответствия между совместно работающими TRP и наборами ресурсов SRS, указанными в поле индикации DCI.

[00171] В вариантах осуществления изобретения, когда терминал отправляет PUSCH множеству TRP для совместной обработки, можно управлять параметрами управления мощностью без обратной связи одной или более используемых TRP, чтобы обеспечить управление повышением мощности. OLPC, тем самым решая проблему управления мощностью в случае конфликта услуги URLLC и/или услуги еМВВ, и обеспечивая высокую надежность услуги URLLC.

[00172] Можно понять, что способ управления мощностью без обратной связи для PUSCH восходящей линии связи, выполняемый терминалом в вариантах осуществления настоящего изобретения, имеет сходство со способом управления мощностью без обратной связи для PUSCH восходящей линии связи, выполняемым сетевым устройством. Следовательно, в тех частях, где описание способа управления мощностью без обратной связи для PUSCH восходящей линии связи, выполняемого терминалом в вариантах осуществления настоящего изобретения, недостаточно подробно, можно сделать ссылку на способ управления мощностью без обратной связи для PUSCH восходящей линии связи, выполняемый сетевым устройством в приведенных выше вариантах осуществления.

[00173] Кроме того, можно понять, что способ управления мощностью без обратной связи для PUSCH восходящей линии связи, предложенный в вариантах осуществления изобретения, также может применяться к сценарию, в котором терминал и сетевое устройство взаимодействуют друг с другом для реализации процесса управления мощностью без обратной связи для PUSCH восходящей линии связи. В процессе реализации управления мощностью без обратной связи для PUSCH восходящей линии связи посредством взаимодействия между сетевым устройством и терминалом сетевое устройство и терминал соответственно имеют соответствующие функции, используемые в вышеупомянутых вариантах осуществления, которые не будут подробно описаны здесь.

[00174] Следует отметить, что специалисты в данной области техники могут понять, что различные варианты осуществления/реализации, включенные в варианты осуществления настоящего изобретения, могут использоваться в сочетании с вышеизложенными вариантами осуществления или могут использоваться независимо. Независимо от того, используются ли они отдельно или вместе с вышеизложенными вариантами осуществления, принципы реализации аналогичны. В вариантах реализации изобретения некоторые варианты реализации проиллюстрированы таким образом, что они используются вместе. Конечно, специалисты в данной области техники могут понять, что такие иллюстративные описания не рассматриваются как ограничение вариантов осуществления настоящего изобретения.

[00175] Основываясь на тех же идеях, варианты осуществления настоящего изобретения также предлагают устройство для управления мощностью без обратной связи для PUSCH восходящей линии связи.

[00176] Можно понять, что устройство для управления мощностью без обратной связи для PUSCH восходящей линии связи, предложенное вариантами осуществления настоящего изобретения, включает в себя аппаратные структуры и/или программные модули для выполнения соответствующих функций для достижения вышеупомянутых функций. На основе блоков и алгоритмических этапов различных примеров, раскрытых в вариантах осуществления настоящего изобретения, варианты осуществления настоящего изобретения могут быть реализованы в форме аппаратного обеспечения или комбинации аппаратного обеспечения и компьютерного программного обеспечения. Выполняется ли конкретная функция аппаратным обеспечением или способом управления аппаратным обеспечением с помощью компьютерного программного обеспечения, зависит от конкретного применения и конструктивных ограничений технического решения. Специалисты в данной области техники могут использовать разные способы для каждого конкретного применения для реализации описанных функций, но такую реализацию не следует рассматривать как выходящую за рамки технических решений вариантов осуществления настоящего изобретения.

[00177] Фиг. 7 представляет собой блок-схему устройства для управления мощностью без обратной связи для PUSCH восходящей линии связи согласно иллюстративному варианту осуществления. Как проиллюстрировано на фиг. 7, устройство 100 управления мощностью без обратной связи для PUSCH восходящей линии связи применяется к сетевому устройству и включает в себя: блок 101 отправки и блок 102 обработки.

[00178] Блок 101 отправки выполнен с возможностью отправки первой информации индикации.

[00179] Блок 102 обработки выполнен с возможностью, в ответ на отсутствие поля индикации SRI в первой информации индикации, конфигурирования и определения параметра OLPC для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки, причем параметр OLPC включает в себя соответствующее значение повышения мощности без обратной связи. Первая информация индикации указывает значение повышения мощности без обратной связи, используемое, когда отправляется PUSCH на основе совместной работы множества TRP, и это значение повышения мощности без обратной связи, используемое, когда отправляется PUSCH, соответствует различным совместно работающим TRP, которым отправляется PUSCH.

[00180] В варианте реализации блок 102 обработки выполнен с возможностью конфигурирования набора параметров управления мощностью для каждого указания TRP для множества совместно работающих TRP, указанных первой информацией индикации, причем каждый набор параметров управления мощностью включает в себя один или более параметров OLPC соответствующего указание TRP. В наборе параметров управления мощностью, соответствующем каждому указанию TRP, блок 102 обработки выполнен с возможностью определения параметра OLPC, соответствующего указанию TRP, используемому терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[00181] В варианте реализации первая информация индикации переносится в DCI, и DCI включает в себя информационное поле; информационное поле указывает значение повышения мощности без обратной связи для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[00182] В варианте реализации информационное поле указывает, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, соответствуют одному и тому же параметру OLPC.

[00183] В варианте реализации DCI включает в себя первую кодовую точку мощности OLPC, связанную с набором управления мощностью PUSCH, соответствующим каждой TRP. Блок 102 обработки выполнен с возможностью определения в наборе управления мощностью PUSCH, соответствующем каждой TRP, связанной с первой кодовой точкой мощности OLPC, значения повышения мощности без обратной связи, используемого для соответствующей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[00184] В варианте реализации DCI включает в себя первую кодовую точку мощности OLPC и вторую информацию индикации, причем вторая информация индикации указывает, имеют ли одна или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки, одинаковую помеховую ситуацию, и/или информацию о TRP, которая требует повышения мощности, из одной или более TRP, используемых, когда PUSCH отправляется множеству TRP для совместной обработки.

[00185] В варианте реализации, в ответ на вторую информацию индикации, указывающую, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, имеют одинаковую помеховую ситуацию, блок 102 обработки выполнен с возможностью определения, в наборе мощности PUSCH, соответствующем каждой TRP, которая связана с первой кодовой точкой мощности OLPC, значения повышения мощности без обратной связи, используемого для соответствующей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки согласно одному и тому же параметру OLPC.

[00186] В ответ на вторую информацию индикации, указывающую, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, имеют разные помеховые ситуации, или вторую информацию индикации, указывающую, что TRP, которая требует повышения мощности, является первой совместно работающей TRP, блок 102 обработки выполнен с возможностью определения, в наборе параметров управления мощностью PUSCH, связанном с первой кодовой точкой мощности OLPC, значения повышения мощности без обратной связи, используемого для первой совместно работающей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки, и определения, в наборе мощности PUSCH, связанном с первой кодовой точкой мощности OLPC, значения повышения мощности без обратной связи, используемого для второй совместно работающей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки на основе заранее определенного режима; причем вторая совместно работающая TRP включает в себя одну или более TRP, отличных от первой совместно работающей TRP, из одной или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[00187] В варианте реализации вторая информация индикации включает в себя: максимальный расширенный бит в информационном поле; или минимальное значение расширенного бита в информационном поле.

[00188] В варианте реализации блок 102 обработки выполнен с возможностью определения совместно работающей TRP, соответствующей значению повышения мощности без обратной связи.

[00189] В варианте реализации совместно работающая TRP, соответствующая значению повышения мощности без обратной связи, определяется по меньшей мере одним из:

[00190] определение согласно идентификатору набора ресурсов SRS, соответствующему набору параметров управления мощностью, который соответствует каждому указанию TRP, в котором величина идентификатора набора ресурсов SRS соответствует порядку указания TRP; и

[00191] определение в соответствии с соотношением соответствия между совместно работающими TRP и наборами ресурсов SRS, указанными в поле индикации DCI для динамического указания переключения между режимом с одной TRP и режимом с множеством TRP, в котором порядок указания совместно работающих TRP согласуется с соотношением соответствия между совместно работающими TRP и наборами ресурсов SRS, указанными в поле индикации DCI.

[00192] Фиг. 8 представляет собой блок-схему устройства для управления мощностью без обратной связи для PUSCH восходящей линии связи согласно иллюстративному варианту осуществления. Как проиллюстрировано на фиг.8, устройство 200 управления мощностью без обратной связи для PUSCH восходящей линии связи применяется к терминалу и включает в себя: блок 201 приема и блок 202 обработки.

[00193] Блок 201 приема выполнен с возможностью приема первой информации индикации, причем в первой информации индикации не существует поля индикации SRI, и первая информация индикации указывает значение повышения мощности без обратной связи, используемое, когда PUSCH отправляется на основе совместной работы множества TRP.

[00194] Блок 202 обработки выполнен с возможностью определения значения повышения мощности без обратной связи для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки, причем значение повышения мощности без обратной связи, используемое при отправке PUSCH, соответствует различным совместно работающим TRP, которым отправляется PUSCH.

[00195] В варианте реализации каждое указание TRP из множества совместно работающих TRP, указанных первой информацией индикации, сконфигурировано с набором параметров управления мощностью, причем каждый набор параметров управления мощностью включает в себя один или более параметров OLPC соответствующего указания TRP. Блок 202 обработки выполнен с возможностью определения значения повышения мощности без обратной связи одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки, включая: в наборе параметров управления мощностью, соответствующем каждому указанию TRP, определение параметра OLPC, соответствующего указанию TRP, которое используется терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[00196] В варианте реализации первая информация индикации переносится в управляющей информации нисходящей линии связи (DCI), и DCI включает в себя информационное поле; информационное поле указывает значение повышения мощности без обратной связи одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[00197] В варианте реализации информационное поле указывает, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, соответствуют одному и тому же параметру OLPC.

[00198] В варианте реализации DCI включает в себя первую кодовую точку мощности OLPC, связанную с набором управления мощностью PUSCH, соответствующим каждой TRP. Блок 202 обработки выполнен с возможностью определения значения повышения мощности без обратной связи для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки, включая: в наборе управления мощностью PUSCH, соответствующем каждый TRP, связанной с первой кодовой точкой мощности OLPC, определение значения повышения мощности без обратной связи, используемого для соответствующей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[00199] В варианте реализации DCI включает в себя первую кодовую точку мощности OLPC и вторую информацию индикации, причем вторая информация индикации указывает, имеют ли одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, одинаковую помеховую ситуацию, и/или информацию о TRP, которая требует повышения мощности, из одной или более TRP, используемых, когда PUSCH отправляется множеству TRP для совместной обработки.

[00200] В варианте реализации, в ответ на вторую информацию индикации, указывающую, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, имеют одинаковую помеховую ситуацию, блок 202 обработки выполнен с возможностью определения, в наборе мощности PUSCH, соответствующем каждой TRP, которая связана с первой кодовой точкой мощности OLPC, значения повышения мощности без обратной связи, используемого для соответствующей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки согласно одному и тому же параметру OLPC.

[00201] В ответ на вторую информацию индикации, указывающую, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, имеют разные помеховые ситуации, или вторую информацию индикации, указывающую, что TRP, которая требует повышения мощности, является первой совместно работающей TRP, блок 202 обработки выполнен с возможностью: определения, в наборе параметров управления мощностью PUSCH, связанном с первой кодовой точкой мощности OLPC, значения повышения мощности без обратной связи, используемого для первой совместно работающей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки, и определения, в наборе мощности PUSCH, связанном с первой кодовой точкой мощности OLPC, значения повышения мощности без обратной связи, используемого для второй совместно работающей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки на основе заранее определенного режима;

[00202] Вторая совместно работающая TRP включает в себя одну или более TRP, отличных от первой совместно работающей TRP из одной или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

[00203] В варианте реализации вторая информация индикации включает в себя: максимальный расширенный бит в информационном поле; или минимальное значение расширенного бита в информационном поле.

[00204] В варианте реализации процессор 202 выполнен с возможностью определения совместно работающей TRP, соответствующей значению повышения мощности без обратной связи.

[00205] В варианте реализации совместно работающая TRP, соответствующая значению повышения мощности без обратной связи, определяется по меньшей мере одним из:

[00206] определение согласно идентификатору набора ресурсов SRS, соответствующему набору параметров управления мощностью, который соответствует каждому указанию TRP, при этом величина идентификатора набора ресурсов SRS соответствует порядку указания TRP; и определение в соответствии с соотношением соответствия между совместно работающими TRP и наборами ресурсов SRS, указанными в поле индикации DCI для динамического указания переключения между режимом с одной TRP и режимом с множеством TRP, причем порядок указания совместно работающих TRP согласуется с соотношением соответствия между совместно работающими TRP и наборами ресурсов SRS, указанными в поле индикации DCI.

[00207] Что касается устройств в вышеупомянутых вариантах осуществления, конкретный способ, которым каждый модуль выполняет свою работу, был подробно описан в вариантах осуществления способа и не будет подробно описываться здесь.

[00208] Фиг. 9 представляет собой блок-схему устройства для управления мощностью без обратной связи для PUSCH восходящей линии связи согласно иллюстративному варианту осуществления. Например, устройством 300 может быть мобильный телефон, компьютер, терминал цифрового вещания, устройство приема сообщений, игровая консоль, планшетное устройство, медицинское устройство, фитнес-устройство и карманный персональный компьютер (Personal Digital Assistant, PDA).

[00209] Как проиллюстрировано на фиг. 13, устройство 300 может включать в себя один или более из следующих компонентов: компонент 302 обработки, память 304, компонент 306 питания, мультимедийный компонент 308, аудиокомпонент 310, интерфейс 312 ввода/вывода (I/O), измерительный компонент 314 и компонент 316 связи.

[00210] Компонент 302 обработки обычно управляет общими операциями устройства 300, такими как операции, связанные с отображением, телефонным вызовом, передачей данных, работой камеры и операцией записи. Компонент 302 обработки может включать в себя один или более процессоров 320 для выполнения инструкций для реализации всех или части этапов вышеописанных способов. Более того, компонент 302 обработки может включать в себя один или более модулей, которые облегчают взаимодействие между компонентом 302 обработки и другими компонентами. Например, компонент 302 обработки может включать в себя мультимедийный модуль для облегчения взаимодействия между мультимедийным компонентом 308 и компонентом 302 обработки.

[00211] Память 304 сконфигурирована для хранения различных типов данных для поддержки работы устройства 300. Примеры таких данных включают в себя инструкции для любых приложений или способов, работающих на устройстве 300, контактные данные, данные телефонной книги, сообщения, изображения, видео и т.д. Память 304 может быть реализована с использованием любого типа энергозависимых или энергонезависимых запоминающих устройств или их комбинации, например статического оперативного запоминающего устройства (Static Random-Access Memory, SRAM), электрически стираемого программируемого постоянного запоминающего устройства (Electrically-Erasable Programmable Read Only Memory, EEPROM), стираемого программируемого постоянного запоминающего устройства (Erasable Programmable Read Only Memory, EPROM), программируемого постоянного запоминающего устройства (Programmable Readonly Memory, PROM), постоянного запоминающего устройства (Read Only Memory, ROM), магнитной памяти, флэш-памяти, магнитного или оптического диска.

[00212] Компонент 306 питания обеспечивает питание различных компонентов устройства 300. Компонент 306 питания может включать в себя систему управления питанием, один или более источников питания и любые другие компоненты, связанные с генерацией, управлением и распределением мощности в устройстве 300.

[00213] Мультимедийный компонент 308 включает в себя экран, обеспечивающий интерфейс вывода между устройством 300 и пользователем. В некоторых вариантах реализации экран может включать в себя жидкокристаллический дисплей (Liquid Crystal Display, LCD) и сенсорную панель (Touch Panel, TP). Если экран включает в себя сенсорную панель, экран может быть реализован как сенсорный экран для приема входных сигналов от пользователя. Сенсорная панель включает в себя один или более сенсорных датчиков для распознавания прикосновений, движений и жестов на сенсорной панели. Датчики касания могут не только воспринимать границу действия касания или проведения, но также воспринимать период времени и давление, связанное с действием касания или проведения. В некоторых вариантах реализации мультимедийный компонент 308 включает в себя переднюю камеру и/или заднюю камеру. Когда устройство 300 находится в рабочем режиме, таком как режим съемки или режим видео, передняя камера и/или задняя камера могут принимать внешние мультимедийные данные. Каждая передняя камера и задняя камера могут представлять собой систему с фиксированным оптическим объективом или иметь фокусное расстояние и возможность оптического увеличения.

[00214] Аудиокомпонент 310 выполнен с возможностью вывода и/или ввода аудиосигналов. Например, аудиокомпонент 310 включает в себя микрофон (microphone, MIC), выполненный с возможностью приема внешнего аудиосигнала, когда устройство 300 находится в рабочем режиме, таком как режим вызова, режим записи и режим распознавания голоса. Принятый аудиосигнал может быть дополнительно сохранен в памяти 304 или передан через компонент 316 связи. В некоторых вариантах реализации аудиокомпонент 310 дополнительно включает в себя динамик для вывода аудиосигналов.

[00215] Интерфейс 312 ввода-вывода обеспечивает интерфейс между компонентом 302 обработки и модулями периферийного интерфейса, такими как клавиатура, колесо управления, кнопки и т.п.Кнопки могут включать в себя, помимо прочего, кнопку «Домой», кнопку регулировки громкости, кнопку запуска и кнопку блокировки.

[00216] Измерительный компонент 314 включает в себя один или более датчиков для обеспечения оценки состояния различных аспектов устройства 300. Например, измерительный компонент 314 может обнаруживать открытое/закрытое состояние устройства 300, относительное расположение компонентов, например, дисплея и клавиатуры устройства 300, изменение положения устройства 300 или компонента устройства 300, наличие или отсутствие контакта пользователя с устройством 300, ориентация или ускорение/замедление устройства 300, и изменение температуры устройства 300. Измерительный компонент 314 может включать в себя датчик приближения, выполненный с возможностью обнаружения присутствия близлежащих объектов без какого-либо физического контакта. Измерительный компонент 314 также может включать в себя датчик света, такой как датчик изображения на основе комплементарной структуры металл-оксид-полупроводник (Complementary Metal Oxide Semiconductor, CMOS) или устройств с зарядовой связью (Charge-Coupled Device CCD), для использования в приложениях формирования изображений. В некоторых вариантах реализации измерительный компонент 314 может также включать в себя датчик акселерометра, датчик гироскопа, магнитный датчик, датчик давления или датчик температуры.

[00217] Компонент 316 связи выполнен с возможностью обеспечения связи, проводной или беспроводной, между устройством 300 и другими устройствами. Устройство 300 может получить доступ к беспроводной сети на основе стандарта связи, такого как Wi-Fi, 2G или 3G, или их комбинации. В иллюстративном варианте осуществления компонент 316 связи принимает широковещательный сигнал от внешней системы управления широковещательной передачей или связанную с широковещательной передачей информацию через широковещательный канал. В иллюстративном варианте осуществления компонент 316 связи дополнительно включает в себя модуль связи ближнего радиуса действия (Near Field Communication, NFC) для облегчения связи на малом расстоянии. Например, модуль NFC может быть реализован на основе технологии радиочастотной идентификации (RF Identification, RFID), технологии инфракрасной ассоциации данных (Infrared Data Association, frDA), технологии сверхширокополосной связи (Ultra-Wide Band, UWB), технологии Blue Tooth (ВТ) и других технологий.

[00218] В иллюстративном варианте осуществления устройство 300 может быть реализовано с одной или более интегральными схемами специального назначения (Application Specific Integrated Circuit, ASIC), процессорами цифровых сигналов (Digital Signal Processor, DSP), устройствами цифровой обработки сигналов (Digital Signal Processing Device, DSPD), программируемыми логическими устройствами (Programmable Logic Device, PLD), программируемыми пользователем вентильными матрицами (Field Programmable Gate Array, FPGA), контроллерами, микроконтроллерами, микропроцессорами или другими электронными компонентами для выполнения описанных выше способов.

[00219] В иллюстративных вариантах осуществления также предложен машиночитаемый носитель данных, такой как память 304, содержащий инструкции, исполняемые процессором 320 в устройстве 300, для реализации вышеупомянутых способов. Например, машиночитаемый носитель информации может представлять собой ПЗУ (ROM), оперативное запоминающее устройство (ОЗУ, Random Access Memory, RAM), компакт-диск (CD-ROM), магнитную ленту, дискету и оптическое устройство хранения данных.

[00220] Фиг. 10 представляет собой блок-схему устройства для управления мощностью без обратной связи для PUSCH восходящей линии связи согласно иллюстративному варианту осуществления. Например, устройство 400 может быть предоставлено как сетевое устройство. Как проиллюстрировано на фиг. 14, устройство 400 включает в себя компонент 422 обработки, включающий в себя один или более процессоров, и ресурсы памяти, представленные памятью 432, для хранения инструкций, которые могут выполняться компонентом 422 обработки, например приложений. Прикладные программы, хранящиеся в памяти 432, могут включать в себя один или более модулей, каждый из которых соответствует набору инструкций. Кроме того, компонент 422 обработки выполнен с возможностью выполнения инструкций для выполнения способов, описанных выше.

[00221] Устройство 400 может также включать в себя компонент 426 питания, выполненный с возможностью выполнения управления питанием устройства 400, проводной или беспроводной сетевой интерфейс 450, выполненный с возможностью подключения устройства 400 к сети, и интерфейс 458 ввода/вывода. Устройство 400 может работать в операционной системе, хранящейся в памяти 432, такой как Windows ServerTM, Mac OS XTM, UnixTM, LinuxTM, FreeBSDTM и т.п.

[00222] В иллюстративных вариантах осуществления также предложен машиночитаемый носитель данных, такой как память 432, содержащий инструкции, исполняемые процессором 422 в устройстве 400, для реализации вышеупомянутых способов. Например, машиночитаемый носитель информации может представлять собой ПЗУ, ОЗУ, CD-ROM, магнитную ленту, дискету и оптическое устройство хранения данных.

[00223] Кроме того, понятно, что термин «множество» в настоящем описании относится к двум или более, что аналогично для других количественных показателей. Термин «и/или» описывает отношение связанных объектов, которое указывает на три отношения, например, «А и/или В» указывает, что А существует отдельно, А и В существуют оба, и В существует отдельно. Символ «/» обычно указывает, что связанные объекты до и после символа «/» представляют собой отношение «или». Термины «а», «упомянутый» и «the» в единственном числе также включают в себя форму множественного числа, если из контекста явно не указано иное.

[00224] Далее понятно, что термины «первый», «второй» и т.д. используются для описания различных типов информации, но такая информация не должна ограничиваться этими терминами. Эти термины используются только для того, чтобы отличить однотипную информацию друг от друга и не указывают на определенный порядок или степень важности. На самом деле выражения «первый» и «второй» могут использоваться как взаимозаменяемые. Например, в рамках настоящего изобретения, первая информация также может называться второй информацией, и аналогичным образом вторая информация также может называться первой информацией.

[00225] Кроме того, понятно, что хотя операции изображены на прилагаемых чертежах в определенном порядке в вариантах осуществления настоящего изобретения, это не следует истолковывать как требование, чтобы операции выполнялись в конкретной показанной последовательности или в последовательной друг за другом или чтобы все показанные операции были выполнены для получения желаемых результатов. Многозадачность и параллельная обработка могут быть полезны в определенных средах.

[00226] Другие варианты осуществления настоящего изобретения будут очевидны специалистам в данной области техники из рассмотрения описания и практики применения раскрытого здесь изобретения. Эта заявка предназначена для охвата любых изменений, применений или адаптаций изобретения в соответствии с его общими принципами и включая такие отклонения от изобретения, которые входят в известную или обычную практику в данной области техники. Предполагается, что описание и примеры рассматриваются только как иллюстративные, при этом истинный объем и суть изобретения указываются посредством следующей формулы изобретения.

[00227] Следует понимать, что изобретение не ограничивается точной конструкцией, которая была описана выше и проиллюстрирована на прилагаемых чертежах, и что различные модификации и изменения могут быть сделаны в рамках его объема. Предполагается, что объем изобретения ограничивается только прилагаемой формулой изобретения.

Изобретение относится к области беспроводной связи. Техническим результатом является расширение параметра OLPC (управление мощностью без обратной связи, open-loop power control) для использования множества TRP и его улучшение для повышения мощности, что улучшает механизм повышения мощности OLPC. Упомянутый технический результат достигается тем, что отправляют первую информацию индикации, которая указывает значение повышения мощности без обратной связи, используемое, когда PUSCH (канал восходящей линии связи) отправляют на основе совместной работы множества точек приема-передачи (TRP), и это значение повышения мощности без обратной связи, используемое при отправке PUSCH, соответствует различным совместно работающим TRP, которым отправляют PUSCH, и, в ответ на отсутствие поля индикации ресурса (SRI) зондирующего опорного сигнала (SRS) в первой информации индикации, конфигурируют и определяют параметр OLPC для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки, причем параметр OLPC включает соответствующее значение повышения мощности без обратной связи. 4 н. и 16 з.п. ф-лы, 10 ил., 2 табл.

1. Способ управления мощностью без обратной связи (OLPC) для физического совместно используемого канала восходящей линии связи (PUSCH), выполняемый сетевым устройством, включающий в себя:

отправку первой информации индикации, при этом первая информация индикации указывает значение повышения мощности без обратной связи, используемое, когда PUSCH отправляют на основе совместной работы множества точек приема-передачи (TRP), и это значение повышения мощности без обратной связи, используемое при отправке PUSCH, соответствует различным совместно работающим TRP, которым отправляют PUSCH, и

в ответ на отсутствие поля индикации ресурса (SRI) зондирующего опорного сигнала (SRS) в первой информации индикации, конфигурирование и определение параметра OLPC для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки, причем параметр OLPC содержит соответствующее значение повышения мощности без обратной связи,

при этом первую информацию индикации переносят в управляющей информации нисходящей линии связи (DCI), и DCI содержит информационное поле, которое указывает значение повышения мощности без обратной связи для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

2. Способ по п.1, в котором конфигурирование и определение параметра OLPC для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки, включает в себя:

конфигурирование набора параметров управления мощностью для каждого указания TRP из множества совместно работающих TRP, указанных первой информацией индикации, причем каждый набор параметров управления мощностью содержит один или более параметров OLPC соответствующего указания TRP; и

в наборе параметров управления мощностью, соответствующем каждому указанию TRP, определение параметра OLPC, соответствующего указанию TRP, используемому терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

3. Способ по п.1 или 2, в котором информационное поле указывает, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, соответствуют одному и тому же параметру OLPC.

4. Способ по п.3, в котором DCI содержит первую кодовую точку мощности OLPC, связанную с набором параметров управления мощностью PUSCH, соответствующим каждой TRP; и

определение параметра OLPC для одной или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, включает в себя:

в наборе управления мощностью PUSCH, соответствующем каждой TRP, связанной с первой кодовой точкой мощности OLPC, определение значения повышения мощности без обратной связи, используемого для соответствующей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

5. Способ по п.1 или 2, в котором DCI содержит первую кодовую точку мощности OLPC и вторую информацию индикации, при этом вторая информация индикации указывает по меньшей мере одно из следующего: имеют ли одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, одинаковую помеховую ситуацию, или информацию о TRP, которая требует повышения мощности, из одной или более TRP, используемых, когда PUSCH отправляют множеству TRP для совместной обработки.

6. Способ по п.5, в котором определение параметра OLPC для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки, включает в себя:

в ответ на вторую информацию индикации, указывающую, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, имеют одинаковую помеховую ситуацию, определение в наборе параметров управления мощностью PUSCH, соответствующем каждой TRP, связанной с первой кодовой точкой мощности OLPC, значения повышения мощности без обратной связи, используемого для соответствующей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки, в соответствии с одним и тем же параметром OLPC;

в ответ на вторую информацию индикации, указывающую, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, имеют разные помеховые ситуации, или вторую информацию индикации, указывающую, что TRP, требующая повышения мощности, является первой совместно работающей TRP, определение в наборе параметров управления мощностью PUSCH, связанном с первой кодовой точкой мощности OLPC, значения повышения мощности без обратной связи, используемого для первой совместно работающей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки, и определение в наборе параметров управления мощностью PUSCH, связанном с первой кодовой точкой мощности OLPC, значения повышения мощности без обратной связи, используемого для второй совместно работающей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки, на основе заранее определенного режима;

при этом вторая совместно работающая TRP содержит одну или более TRP, отличных от первой совместно работающей TRP из одной или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

7. Способ по п.5, в котором вторая информация индикации содержит:

максимальный расширенный бит в информационном поле; или

минимальное значение расширенного бита в информационном поле.

8. Способ по п.1 или 2, дополнительно включающий в себя:

определение совместно работающей TRP, соответствующей значению повышения мощности без обратной связи.

9. Способ по п.8, в котором определение совместно работающей TRP, соответствующей значению повышения мощности без обратной связи, включает в себя по меньшей мере одно из следующего:

определение согласно идентификатору набора ресурсов SRS, соответствующему набору параметров управления мощностью, который соответствует каждому указанию TRP, при этом величина идентификатора набора ресурсов SRS соответствует порядку указания TRP; или

определение в соответствии с соотношением соответствия между совместно работающими TRP и наборами ресурсов SRS, указанными в поле индикации DCI для динамического указания переключения между режимом с одной TRP и режимом с множеством TRP, при этом порядок указания совместно работающих TRP согласуется с соотношением соответствия между совместно работающими TRP и наборами ресурсов SRS, указанными в поле индикации DCI.

10. Способ управления мощностью без обратной связи (OLPC) для физического совместно используемого канала восходящей линии связи (PUSCH), выполняемый терминалом и включающий в себя:

прием первой информации индикации, причем в первой информации индикации отсутствует поле индикации ресурса (SRI) зондирующего опорного сигнала (SRS), и первая информация индикации указывает значение повышения мощности без обратной связи, используемое, когда PUSCH отправляется на основе совместной работы множества TRP; и

определение значения повышения мощности без обратной связи для одной или более точек приема-передачи (TRP), используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки, при этом значение повышения мощности без обратной связи, используемое при отправке PUSCH, соответствует различным совместно работающим TRP, которым отправляется PUSCH,

при этом первую информацию индикации переносят в управляющей информации нисходящей линии связи (DCI), и DCI содержит информационное поле, которое указывает значение повышения мощности без обратной связи для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

11. Способ по п.10, в котором каждое указание TRP из множества совместно работающих TRP, указанных первой информацией индикации, сконфигурировано с набором параметров управления мощностью, причем каждый набор параметров управления мощностью содержит один или более параметров OLPC соответствующего указания TRP;

определение значения повышения мощности без обратной связи для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки, включает в себя:

в наборе параметров управления мощностью, соответствующем каждому указанию TRP, определение параметра OLPC, соответствующего указанию TRP, используемому терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

12. Способ по п.10 или 11, в котором информационное поле указывает, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, соответствуют одному и тому же параметру OLPC.

13. Способ по п.12, в котором DCI содержит первую кодовую точку мощности OLPC, связанную с набором параметров управления мощностью PUSCH, соответствующим каждой TRP;

определение значения повышения мощности без обратной связи для одной или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, включает в себя:

в наборе параметров управления мощностью PUSCH, соответствующем каждой TRP, связанной с первой кодовой точкой мощности OLPC, определение значения повышения мощности без обратной связи, используемого для соответствующей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

14. Способ по п.10 или 11, в котором DCI содержит первую кодовую точку мощности OLPC и вторую информацию индикации, при этом вторая информация индикации указывает по меньшей мере одно из следующего: имеют ли одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, одинаковую помеховую ситуацию, или информацию о TRP, которая требует повышения мощности, из одной или более TRP, используемых, когда PUSCH отправляется множеству TRP для совместной обработки.

15. Способ по п.14, в котором определение значения повышения мощности без обратной связи для одной или более TRP, используемых терминалом, когда терминал отправляет PUSCH множеству TRP для совместной обработки, включает в себя:

в ответ на вторую информацию индикации, указывающую, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, имеют одинаковую помеховую ситуацию, определение в наборе параметров управления мощностью PUSCH, соответствующем каждой TRP, связанной с первой кодовой точкой мощности OLPC, значения повышения мощности без обратной связи, используемого для соответствующей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки, в соответствии с одним и тем же параметром OLPC;

в ответ на вторую информацию индикации, указывающую, что одна или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки, имеют разные помеховые ситуации, или вторую информацию индикации, указывающую, что TRP, требующая повышения мощности, является первой совместно работающей TRP, определение в наборе параметров управления мощностью PUSCH, связанном с первой кодовой точкой мощности OLPC, значения повышения мощности без обратной связи, используемого для первой совместно работающей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки, и определение в наборе мощности PUSCH, связанном с первой кодовой точкой мощности OLPC, значения повышения мощности без обратной связи, используемого для второй совместно работающей TRP, когда терминал отправляет PUSCH множеству TRP для совместной обработки, на основе заранее определенного режима;

при этом вторая совместно работающая TRP содержит одну или более TRP, отличных от первой совместно работающей TRP из одной или более TRP, используемых, когда терминал отправляет PUSCH множеству TRP для совместной обработки.

16. Способ по п.14, в котором вторая информация индикации содержит:

максимальный расширенный бит в информационном поле; или

минимальное значение расширенного бита в информационном поле.

17. Способ по п.10 или 11, дополнительно включающий в себя:

определение совместно работающей TRP, соответствующей значению повышения мощности без обратной связи.

18. Способ по п.17, в котором совместно работающую TRP, соответствующую значению повышения мощности без обратной связи, определяют посредством по меньшей мере одного из следующего:

определение согласно идентификатору набора ресурсов SRS, соответствующему набору параметров управления мощностью, который соответствует каждому указанию TRP, при этом величина идентификатора набора ресурсов SRS соответствует порядку указания TRP;

определение в соответствии с соотношением соответствия между совместно работающими TRP и наборами ресурсов SRS, указанными в поле индикации DCI для динамического указания переключения между режимом с одной TRP и режимом с множеством TRP, при этом порядок указания совместно работающих TRP согласуется с соотношением соответствия между совместно работающими TRP и наборами ресурсов SRS, указанными в поле индикации DCI.

19. Устройство для управления мощностью без обратной связи для PUSCH восходящей линии связи, содержащее:

процессор; и

память для хранения инструкций, исполняемых процессором; причем

процессор выполнен с возможностью выполнения способа по любому из пп.1-9.

20. Устройство для управления мощностью без обратной связи для PUSCH восходящей линии связи, содержащее:

процессор; и

память для хранения инструкций, исполняемых процессором; причем

процессор выполнен с возможностью выполнения способа по любому из пп.10-18.
