Антивандальный световой прибор Российский патент 2024 года по МПК F21S8/00 F21V15/01

Предлагаемое изобретение относится к светотехнике, в частности к защищенным осветителям прожекторного типа или светильникам.

Известен антивандальный светильник общего назначения, имеющий металлический корпус в котором на основании закреплена плата со светодиодами и элементами электрической схемы, а в отверстии в верхней части металлического корпуса расположен рассеиватель, выполненный в виде ударопрочного термостойкого неорганического стекла. Пространство между основанием металлического корпуса и ударопрочным термостойким неорганическим стеклом заполнено ударопрочным светопроницаемым полимером. В качестве ударопрочного светопроницаемого полимера использована эпоксидная смола (RU 79322, МПК F21S 8/00, опубл. 27.12.2008).

Недостатком данного решения является низкая стойкость светильника при его поражении огнестрельным оружием, т.к. в этом случае при попадании пули в светильник происходит разрушение одного или нескольких элементов схемы (светодиодов, проводников, элементов драйвера), что приводит к его выходу из строя.

Известен антивандальный осветительный прибор аварийного освещения который содержит металлический корпус с рассеивателем, внутри которого расположена плата с последовательно включенными основными светодиодами, параллельно каждому из которых подключена цепочка, состоящая из последовательно включенных резервного светодиода и диода с малым прямым падением напряжения, и источник питания. Источник питания состоит из драйвера, зарядного устройства и аккумулятора. Плата выполнена из эластичного диэлектрического материала, на которой расположены основные и резервные светодиоды, при этом каждый светодиод снабжен индивидуальным радиатором, который имеет сечение примерно равное сечению светодиода и расположен с тыльной стороны платы, при этом в этой области пространства в корпусе расположены вентиляционные отверстия. Питание основных светодиодов и резервных светодиодов осуществляется от двух или более независимых источников питания, разделенных друг от друга выпрямительными диодами. Источник питания разделен на два блока, драйвер с зарядным устройством, и аккумулятор, которые расположены в разных частях осветительного прибора. Проводники, соединяющие элементы схемы осветительного прибора дублируются таким образом, чтобы расстояние между проводниками было не менее 1 см, а ток подведен к элементам схемы по двум и более параллельным проводникам. У многожильных проводников часть жил изготовлена из стальной проволоки, другая часть изготовлена из медной. Между металлическим основанием светильника и металлической пластиной располагается мягкий бронеэлемент (арамидная ткань). В пространстве между рассеивателем и платой располагается вторичная оптика, установленная на светодиоды (RU 2811447, МПК F21S 8/00, опубл. 11.01.2024).

Недостатком данного решения является то, что электронные компоненты светового прибора не защищены от поражения огнестрельным оружием и при высокой плотности огня велика вероятность выхода из строя светового прибора.

Технический результат заключается в повышении надежности антивандального светового прибора.

Сущность изобретения заключается в том, что антивандальный световой прибор содержит металлический корпус, в форме прямоугольного параллелепипеда, на задней стенке расположен радиатор, боковые грани, соединенные перемычкой с отверстиями для присоединения светового прибора к системе крепления, внутри металлического корпуса расположен алюминиевый теплопровод с закрепленной печатной платой со светодиодом имеющими вторичную оптику, а выходное отверстие закрыто оптически прозрачным экраном. Оптическое излучение светодиода направлено на зеркальное покрытие зеркального отражателя из плоского эластичного материала, имеющего переменную толщину, который направляет световой луч параллельно печатной плате со светодиодом. Переднюю грань металлического корпуса, направленную в сторону распространения светового луча светового прибора выполняют из высокопрочного металла в виде треугольной призмы. В нижней гране корпуса с выходным отверстием крепят плоский зеркальный отражатель, угол наклона которого определяют углом наклона изогнутого участка более толстой части зеркального отражателя. В другом случае, нижняя грань корпуса с выходным отверстием имеет изогнутый участок, задающий угол наклона плоскому зеркальному отражателю, который крепят к изогнутому участку более толстой частью отражателя.

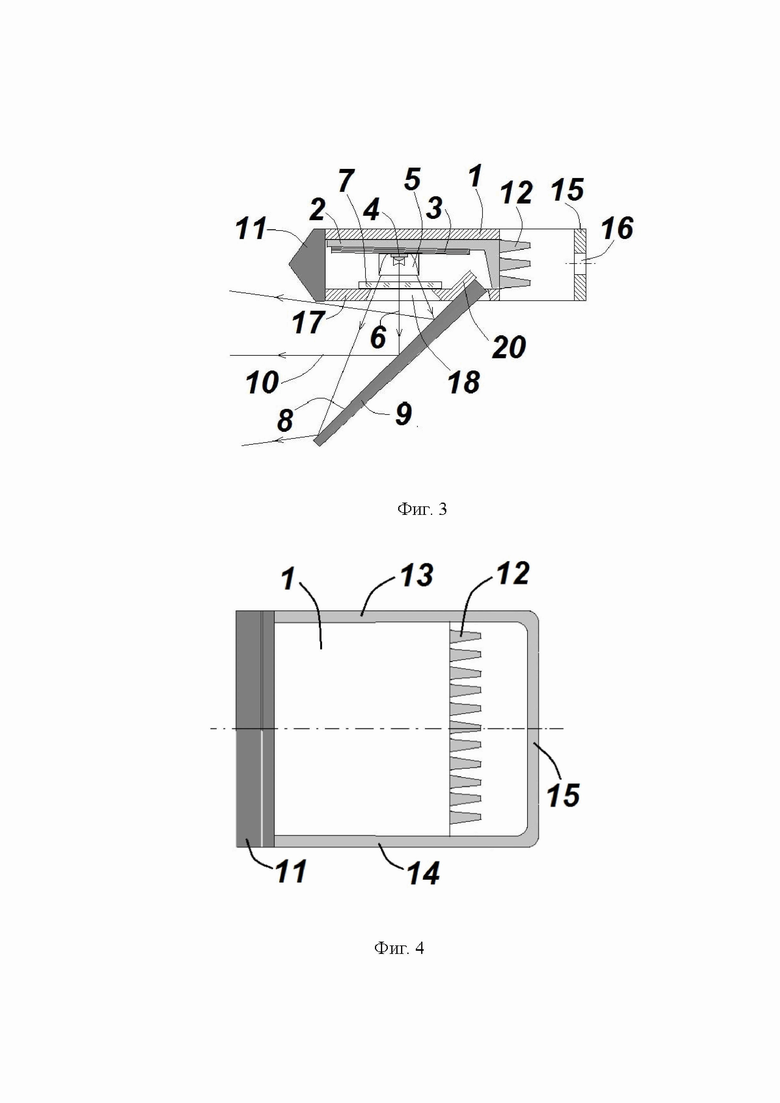

На фиг. 1 изображен общий вид антивандального светового прибора. На фиг 2 изображен продольный разрез антивандального светового прибора. На фиг. 3 изображен вариант крепления отражателя. На фиг. 4 изображен вид сверху антивандального светового прибора.

Антивандальный световой прибор содержит металлический корпус 1 в форме прямоугольного параллелепипеда (фиг. 1), внутри которого расположен алюминиевый теплопровод 2 с закрепленной печатной платой 3 (фиг. 2, 3) со светодиодом 4 и вторичной оптикой 5, формирующей требуемое светораспределение светового прибора в пространстве. Оптическое излучение 6 светодиода 4 с вторичной оптикой 5 пройдя через оптически прозрачный экран 7, который защищает от воздействия окружающей среды светодиод 4 и вторичную оптику 5, направляется на зеркальное покрытие 8 отражателя 9, имеющего переменное сечение, который направляет световой луч 10 параллельно плоскости печатной платы 3, на которой находится светодиод 4 и электронные компоненты драйвера (на чертеже не показаны). Отражатель 9 выполняется из плоского эластичного материала имеющего переменную толщину, на который наносится зеркальное покрытие 8. Металлический корпус 1 имеет значительно меньшую высоту по сравнению с длиной и шириной, которая определяется размером печатной платы 3 со светодиодом 4 и вторичной оптикой 5. Для дополнительной защиты электронных компонент светового прибора, грань металлического корпуса 1 направленная в сторону распространения светового луча 10 светового прибора выполняется из высокопрочного металла в виде треугольной призмы 11, а на противоположной грани располагается поверхность алюминиевого теплопровода 2 с расположенными на нем пластинами радиатора 12, охлаждающим светодиод 4. Две другие грани 13 и 14, соединенные перемычкой 15 с отверстиями 16 используются для присоединения светового прибора к кронштейну или системе крепления (на чертеже не показаны). Параллельно верхней металлической пластине корпуса 1, располагается аналогичная металлическая пластина 17, которая имеет отверстие 18 в котором располагается оптически прозрачный экран 7 и через который выходит излучение светодиода 4. Кроме того к металлической пластине 17 крепится отражатель 9, угол наклона которого определяется углом наклона изогнутого участка 19 более толстой части отражателя 9.

В другом случае (фиг. 3) металлическая пластина 17 имеет изогнутый участок 20, задающий угол наклона плоскому отражателю 9 который крепится к изогнутому участку 20 более толстой частью отражателя 9.

Антивандальный световой прибора работает следующим образом. Антивандальный световой прибор размещается так, чтобы его выходящий световой поток падал на освещаемый объект.

Светодиод 4 при работе выделяют тепловую энергию, которая через алюминиевую печатную плату 3 и алюминиевый теплопровод 2 передается на радиатор 12, расположенный на задней грани светового прибора и тем самым обеспечивая номинальные температурные условия его работы.

Для обеспечения требуемого светораспределения светового прибора на светодиод 4 установлена вторичная оптика 5 в виде коллиматорной линзы с требуемым светораспределением, при этом световой поток 6 светодиода, пройдя через оптически прозрачный экран 7, попадает на зеркальное покрытие 8 отражателя 9 и световой поток 10 направляется параллельно плоскости печатной платы 3, на которой находится светодиод 4 и электронные компоненты драйвера, что позволяет сделать значительно меньшую высоту металлического корпуса 1 по сравнению с его длиной и шириной. Для защиты электронных компонент светового прибора, грань металлического корпуса 1, направленная в сторону распространения светового луча 10 светового прибора, выполняется из высокопрочного металла в виде треугольной призмы 11. Как правило, световой прибор злоумышленники стремятся вывести из строя, когда попадают в освещаемую световым прибором область. При этом источником света, по сути, является отражатель 9, который с помощью зеркального покрытия, изменяет направление оптического излучения светодиода 4, тем самым защищая его от прямого «огневого» воздействия огнестрельным оружием. Отражатель выполняется из плоского эластичного материала, имеющего высокий коэффициент отражения, например из кремнийорганической (силиконовой) резины [Силиконовая резина - URL: https://ru.wikipedia.org/wiki/Силиконовая_резина]. При попадании в отражатель 9 пули, последняя будет пронизывать отражатель, но не разрушать его в целом. В месте проникновения пули, у отражателя 9 будет истираться зеркальное покрытие 8, но благодаря высокому коэффициенту отражения силиконовой (белой) резины, общий коэффициент отражения отражателя 9 снизиться незначительно. Для придания механической жесткости отражателю 9 придают переменную толщину. В месте крепления отражателя 9 к металлической пластине 17 корпуса 1, отражатель 9 имеет большую толщину, чем на концевых участках, при этом его конец 19 отформован под заданным углом. В другом случае, металлическая пластина 17 имеет изогнутый участок 20, задающий угол наклона плоскому отражателю 9 который крепится к изогнутому участку 20 более толстой частью отражателя 9.

При попадании пули в грань с треугольной призмой 11, за счет ее скошенных поверхностей происходит рикошет пули.

По сравнению с известным решением предлагаемая конструкция антивандального светового прибора позволяет повысить его надежность за счет конструкции, которая предотвращает разрушение оптических и электронных компонентов светового прибора, а так же за счет использования ударопрочных материалов.

Изобретение относится к светотехнике, в частности к защищенным осветителям прожекторного типа или светильникам. Антивандальный световой прибор содержит металлический корпус, в форме прямоугольного параллелепипеда, на задней стенке расположен радиатор, боковые грани, соединенные перемычкой с отверстиями для присоединения светового прибора к системе крепления, внутри металлического корпуса расположен алюминиевый теплопровод с закрепленной печатной платой со светодиодом, имеющим вторичную оптику, а выходное отверстие закрыто оптически прозрачным экраном. Оптическое излучение светодиода направлено на зеркальное покрытие зеркального отражателя из плоского эластичного материала, имеющего переменную толщину, который направляет световой луч параллельно печатной плате со светодиодом. Переднюю грань металлического корпуса, направленную в сторону распространения светового луча светового прибора, выполняют из высокопрочного металла в виде треугольной призмы. В нижней грани корпуса с выходным отверстием крепят плоский зеркальный отражатель, угол наклона которого определяют углом наклона изогнутого участка более толстой части зеркального отражателя. Технический результат - повышение надежности антивандального светового прибора за счет предотвращения разрушения оптических и электронных компонентов светового прибора, а также за счет использования ударопрочных материалов. 2 з.п. ф-лы, 4 ил.

1. Антивандальный световой прибор, содержащий металлический корпус, высота которого значительно меньше длины и ширины, на задней стенке расположен радиатор, боковые грани, соединенные перемычкой с отверстиями присоединяют световой прибор к системе крепления, внутри корпуса расположена алюминиевая печатная плата со светодиодом, имеющим вторичную оптику, и электронные компоненты драйвера, а выходное отверстие закрыто оптически прозрачным экраном, отличающийся тем, что оптическое излучение светодиода направлено на зеркальную поверхность отражателя из плоского эластичного материала, имеющего переменную толщину, который направляет световой луч параллельно печатной плате, на которой находится светодиод, грань металлического корпуса, направленная в сторону распространения светового луча светового прибора, выполняется из высокопрочного металла в виде треугольной призмы.

2. Антивандальный световой прибор по п.1, отличающийся тем, что к металлической пластине корпуса с отверстием, через которое выходит излучение светодиода, крепится зеркальный отражатель, угол наклона которого определяется углом наклона изогнутого участка более толстой части отражателя.

3. Антивандальный световой прибор по п.1, отличающийся тем, что металлическая пластина корпуса с отверстием, через которое выходит излучение светодиода, имеет изогнутый участок, задающий угол наклона плоскому зеркальному отражателю, который крепится к этому изогнутому участку более толстой частью отражателя.
