УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ЗУБЧАТОЙ РЕЙКИ ПРИВОДА ОТКАТНЫХ ВОРОТ Российский патент 2024 года по МПК E06B11/02

Изобретение относится к области защитных устройств элементов ограждений или ворот, в частности – к защитным устройствам для зубчатой рейки откатных ворот [E06B 9/00, E06B 9/02, E06B 2009/002, E06B 11/02, E06B 11/045].

Из уровня техники известна НАРУЖНАЯ РАМА ДВЕРНОГО ПОРОГА С ПЛОСКОЙ НИЖНЕЙ ТРУБОЙ [CN218177120 (U), опубл. 30.12.2022], содержащая конструкцию дверного ограждения из трубы с плоским днищем, включающую нижнюю трубу и устанавливающую стояк на обоих концах нижней трубы сверху, соответственно, на обоих концах нижней трубы вверху установлена пара пазов, нижняя часть стояка закреплена парой креплений к участвуют в сборке с прорезями, участвуют в сквозном сварном креплении в прорези, нижняя труба включает в себя бордюрную плиту нижней плиты, крышу и обе стороны, ширина нижней плиты больше, чем у крыши, бордюрная плита представляет собой внешнюю выпуклую дугу в средней части.

Основным недостатком указанного аналога является отсутствие возможности плоской нижней трубы для защиты зубчатой рейки привода откатных ворот от образования наледи.

Из уровня техники также известен АЛЮМИНИЕВЫЙ ПРОФИЛЬ ДЛЯ КАЛИТКИ [Электронный ресурс. Режим доступа – https://xn-----flcgdauobbigezlae2a1akj0kve3a.xn--1ai], выполненный Ц-образной формы в поперечном сечении, внутренняя полость которого выполнена с возможностью крепления на торцы калитки, а периферийная часть профиля смонтирована с возможностью обеспечения перекрытия свободного пространства, а также стопорения калитки, при котором ее открывание производится только в одну сторону.

Основным недостатком указанного аналога является отсутствие возможности его применения для защиты зубчатой рейки привода откатных ворот от наледи.

Из уровня техники также известна, принятая в качестве прототипа, ЗАЩИТА ПРИВОДА ОТКАТНЫХ ВОРОТ ОТ СНЕГА [Электронный ресурс. Режим доступа – https://dobruk.ru/korobotsnega], содержащий кожух, выполненный из металлических профилей, конструкция которых сформированных в виде каркаса обеспечивает защиту технического пространства откатных ворот от снега и открывания ворот без предварительной очистки снега.

Основной технической проблемой прототипа является отсутствие возможности защиты зубчатой рейки привода откатных ворот от механических воздействий, налипания снега, образование наледи на рейке, загрязнения рейки, а также сложность конструкции, выраженная в необходимости применения большого количества профилей для формирования каркаса защиты.

Задачей изобретения является устранение недостатков прототипа.

Техническим результатом, на достижение которого направлено предлагаемое изобретение, является обеспечение возможности создания устройства для защиты зубчатой рейки привода откатных ворот, обеспечивающего повышение надежности работы привода откатных ворот и упрощение конструкции.

Указанный технический результат достигается за счет того, что устройство для защиты зубчатой рейки привода откатных ворот, содержащее профиль, образованный двумя боковыми стенками и выполненный с возможностью обеспечения крепления его одной боковой стенкой к откатным воротам, при этом вторая боковая стенка профиля, свободная от крепления с воротами, выполнена с загнутым во внутрь профиля продольным краем с возможностью обеспечения создания навеса над зубчатой рейкой.

В частности, загнутый продольный край профиля выполнен спиралевидным.

В частности, загнутый продольный край профиля выполнен прямоугольным.

В частности, загнутый продольный край профиля выполнен скругленным.

В частности, боковые стенки профиля расположены между собой под прямым углом с образованием Г-образного профиля.

В частности, боковые стенки профиля расположены между собой под углом в пределах от 45 градусов до 90 градусов.

В частности, между обращенными друг к другу внутренними поверхностями загнутого продольного края и его боковой стенки образована продольная ниша, выполненная с возможностью размещения в ней дистального конца кронштейна, смонтированного с возможностью крепления проксимальным концом к откатным воротам.

В частности, профиль выполнен составным в длину, составные части которого соединены между собой внахлест.

В частности, профиль выполнен составным в длину, составные части которого соединены между собой встык с использованием кронштейна монтажа профиля к откатным воротам.

В частности, профиль выполнен с возможностью крепления к откатным воротам с использованием разъёмных соединений.

В частности, профиль выполнен с возможностью крепления к откатным воротам с использованием неразъёмных соединений.

В частности, привод откатных ворот выполнен в виде электрического, механического или ручного привода.

В частности, профиль выполнен металлическим.

В частности, профиль выполнен из полимерных материалов.

Краткое описание чертежей.

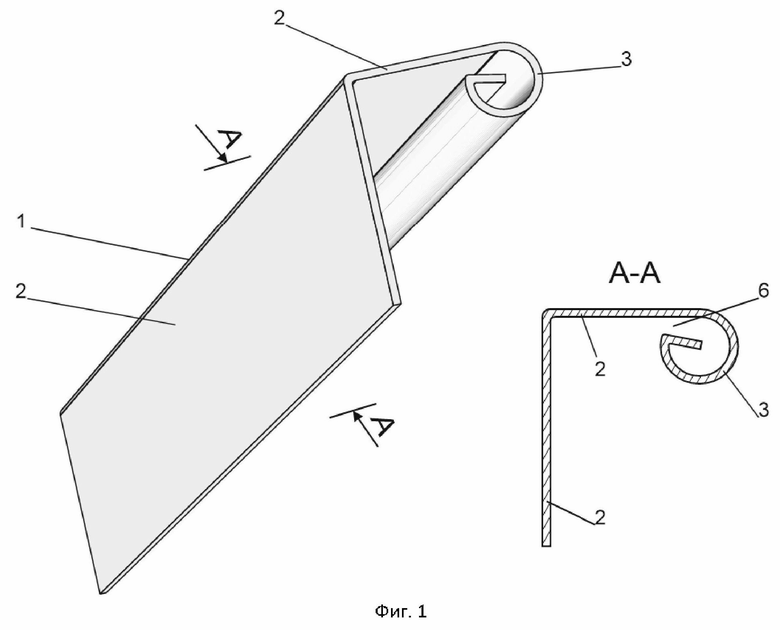

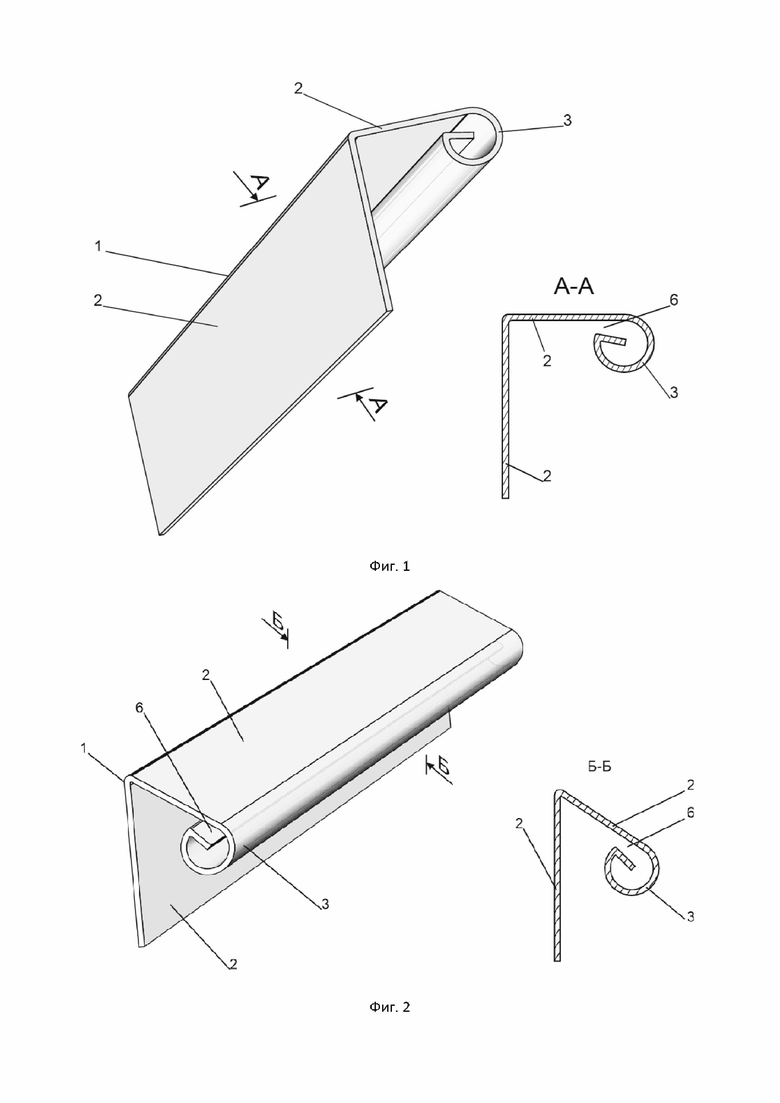

На фиг.1 представлен общий вид устройства для защиты зубчатой рейки привода откатных ворот с поперечным разрезом А-А.

На фиг.2 общий вид устройства для защиты зубчатой рейки привода откатных ворот с расположением боковых стенок под острым углом с поперечным разрезом Б-Б.

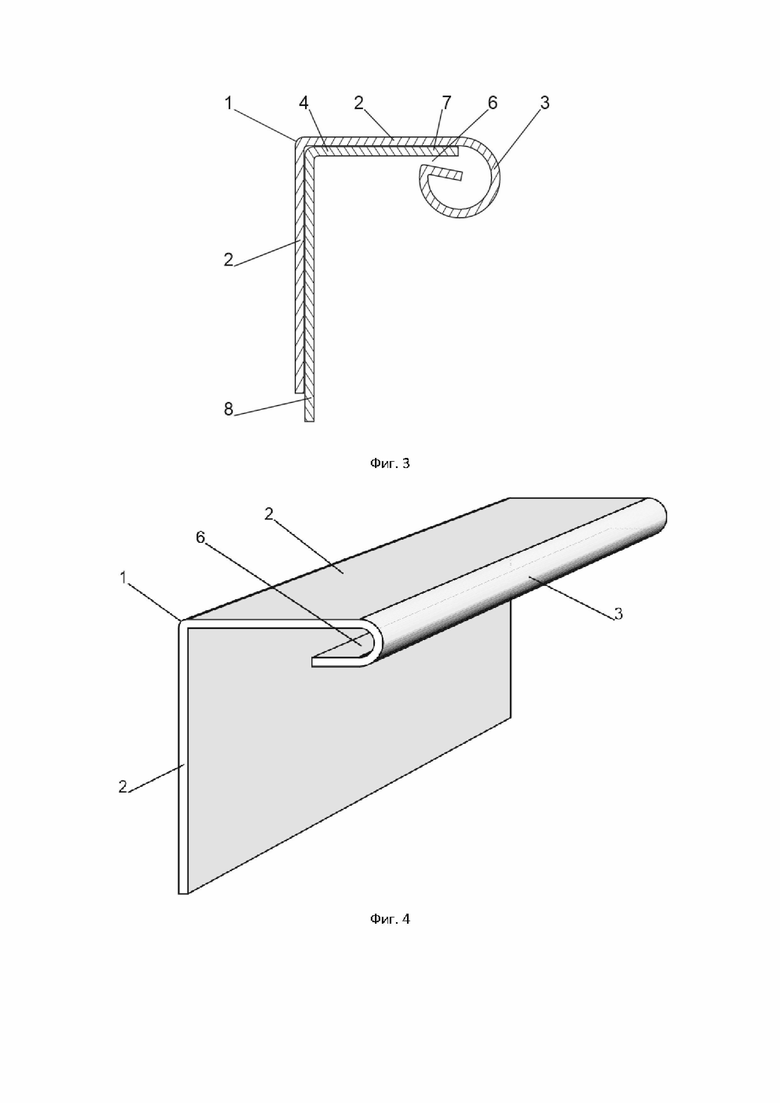

На фиг.3 поперечный разрез устройства для защиты зубчатой рейки привода откатных ворот с кронштейном крепления.

На фиг.4 общий вид устройства для защиты зубчатой рейки привода откатных ворот со скругленным загнутым краем.

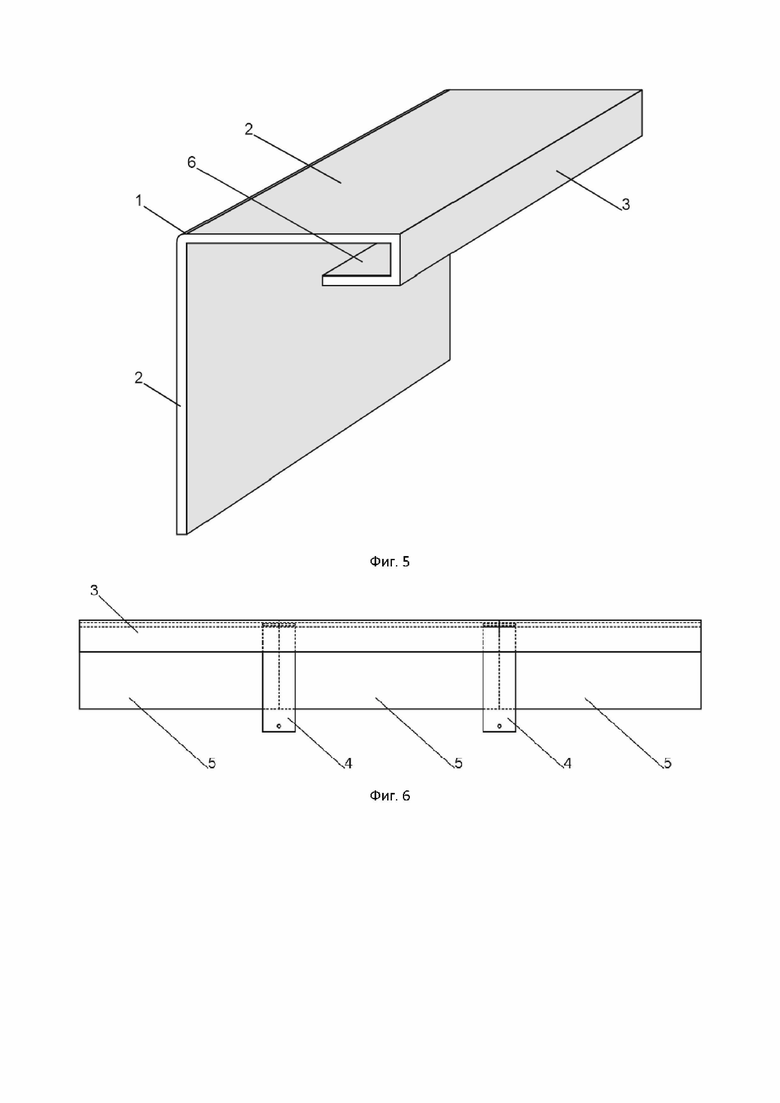

На фиг.5 общий вид устройства для защиты зубчатой рейки привода откатных ворот с прямоугольным загнутым краем.

На фиг.6 вид сбоку устройства для защиты зубчатой рейки привода откатных ворот с расположением составных частей профиля встык.

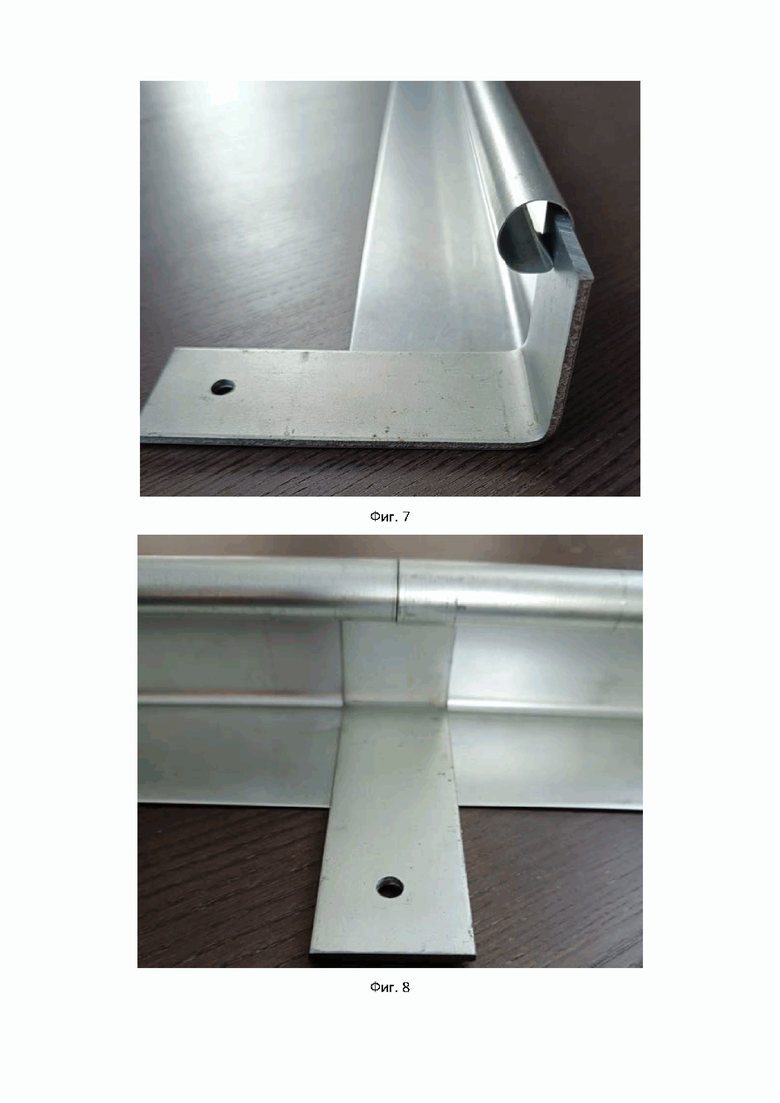

На фиг.7 представлена фотография экспериментального образца устройства для защиты зубчатой рейки привода откатных ворот с кронштейном (вид сбоку).

На фиг.8 представлена фотография экспериментального образца устройства для защиты зубчатой рейки привода откатных ворот с кронштейном, установленным на стыке участков профиля (вид спереди).

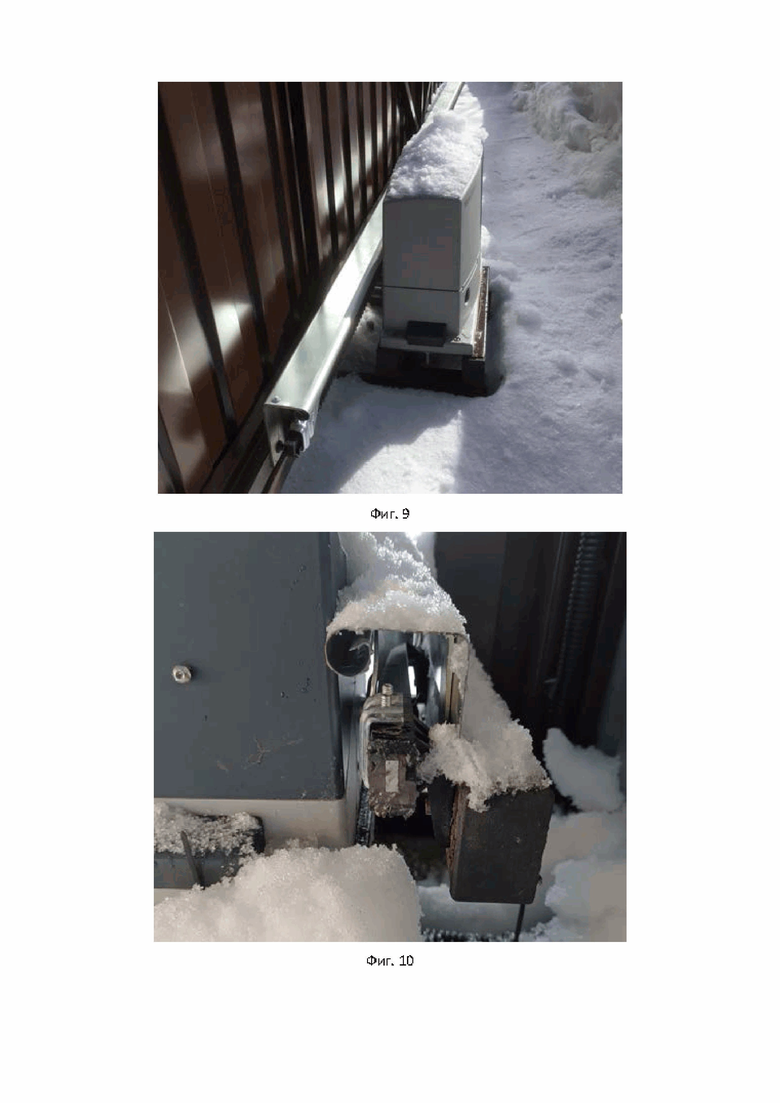

На фиг.9 представлена фотография экспериментального образца устройства для защиты зубчатой рейки привода откатных ворот, установленного на воротах (общий вид).

На фиг.10 представлена фотография экспериментального образца устройства для защиты зубчатой рейки привода откатных ворот, установленного на воротах (вид сбоку).

На фигурах обозначено: 1 – профиль, 2 – боковые стенки профиля, 3 – загнутый продольный край, 4 – кронштейны, 5 – составные части профиля, 6 – продольная ниша, 7 – дистальный конец, 8 – проксимальный конец.

Осуществление изобретения.

Устройство для защиты зубчатой рейки привода откатных ворот (см. фиг. 1) содержит
профиль 1, образованный двумя боковыми стенками 2 при этом одна из боковых стенок 2 профиля 1 выполнена с возможностью обеспечения крепления к откатным воротам, а другая – с загнутым продольным краем 3. Боковые стенки 2 профиля 1 могут быть расположены между собой под прямым углом с образованием Г-образного профиля 1 или под острым углом (см. фиг. 2), например, под углом в пределах от 45 до 90 градусов.

Крепление профиля 1 к откатным воротам может быть выполнено с использованием разъёмных соединений (например, с использованием крепежных метизов и/или кронштейнов 4 (см. фиг. 3)) или неразъёмных соединений (например, с использованием сварки).

В одном из вариантов реализации заявленного изобретения на крепежной боковой стенке 2 профиля могут быть выполнены отверстия для пропуска крепежных метизов. Боковая стенка 2, свободная от крепления с откатными воротами, и ее загнутый продольный край 3 выполнены с возможностью обеспечения создания навеса над зубчатой рейкой привода откатных ворот, исключающего образование наледи, скопления снега или загрязнений на зубчатой рейке. Загнутый край 3 профиля 1 может быть выполнен спиралевидным (см. фиг. 1, 2), скругленным (см. фиг. 4) или прямоугольным (см. фиг. 5).

Профиль 1 может быть выполнен составным в длину, составные части 5 которого соединены между собой внахлест (на фигурах не показано) или встык (см. фиг. 6) с использованием кронштейнов 4 монтажа профиля 1 к откатным воротам. В данном случае реализации заявленного изобретения кронштейны 4, помимо крепления профиля к воротам, выполняют функцию фиксации между собой составных частей профиля 1.

Профиль 1 также может быть выполнен по длине не менее длины зубчатой рейки привода откатных ворот.

Между обращенными друг к другу внутренними поверхностями загнутого продольного края 3 и его боковой стенки 2 образована продольная ниша 6, выполненная с возможностью размещения в ней дистального конца 7 кронштейна 4, смонтированного с возможностью крепления проксимальным концом 8 к откатным воротам (например, с использованием крепежных метизов). Кронштейн 4 в поперечном сечении выполнен по форме соответствующий форме профиля 1 в поперечном сечении с возможностью размещения кронштейна 4 поперек внутри профиля 1 вдоль его боковых стенок обеспечивая тем самым опору для профиля 1.

Профиль 1 может быть выполнен металлическим или из полимерных материалов.

Привод откатных ворот может быть выполнен в виде электрического, механического или ручного привода.

Устройство для защиты зубчатой рейки привода откатных ворот используют следующим образом.

Предлагаемую конструкцию заявленного изобретения устанавливают над зубчатой рейкой по всей рабочей длине рейки. Конструкцию профиля 1 монтируют к раме откатных ворот с использованием крепежных метизов, которые пропускают через профиль 1 сверлением непосредственно перед установкой профиля 1 либо (в одном из вариантов реализации) через предусмотренные для этого отверстия. В случае конструктивного исполнения предлагаемого изобретения в виде составных частей 5 профиля 1 – их устанавливают в одну линию над зубчатой рейкой, при этом стыки составных частей 5 крепят между собой с использованием кронштейнов 4, а кронштейны 4, в свою очередь – к раме откатных ворот.

Конструкция загнутого края 3 и ширина свободной от крепления с воротами боковой стенки 2 профиля 1, выполненных с возможностью обеспечения создания навеса над зубчатой рейкой привода, защищает зубчатую рейку от механического воздействия на нее сверху и сбоку, исключает налипание снега на рейке и образование наледи, защищает зубчатую рейку от попадания на нее посторонних предметов, пыли и грязи, что, в свою очередь обеспечивает надежную и бесперебойную работу привода откатных ворот. В варианте реализации привода ворот в виде электропривода заявленное устройство также исключает возникновение ложного срабатывания концевого выключателя электропривода из-за образовавшихся препятствий (наледи, скопления снега или загрязнений, посторонних предметов) во время перемещения ворот.

Конструкция спиралевидного, прямоугольного или скругленного загиба повышает жесткость конструкции, а также (в случае спиралевидного загиба) возможность монтажа в нише 6 спиралевидного загиба кронштейнов 4 различной толщины за счет упругости спирали.

Конструкция профиля 1, состоящей из двух боковых стенок 2, образована с минимальным количеством деталей, что способствует упрощению конструкции в целом.

Конструкция заявленного изобретения была опробована автором при эксплуатации откатных ворот в реальных случаях. Так, в 2023 г. автором был изготовлен экспериментальный образец устройства для защиты зубчатой рейки привода откатных ворот (см. фиг. 7-10). При этом профиль, выполненный Г-образным со спиралевидным загнутым краем, был разделен на составные части длиной по 1 м. При использовании конструкции экспериментального образца на откатных воротах с декабря 2023 г. по февраль 2024 г. ежедневный осмотр рейки показал отсутствие следов от механических воздействий, снега, наледи, загрязнений, посторонних предметов. В указанный период в работе привода отсутствовали сбои, перемещение ворот осуществлялось без какого-либо торможения, которое могло быть вызвано перечисленными выше причинами. При этом заявленная конструкция устройства значительно проще заявленного в прототипе.

Таким образом, технический результат заявленного изобретения, заключающийся в обеспечении возможности создания устройства для защиты зубчатой рейки привода откатных ворот, обеспечивающего повышение надежности работы привода и упрощение конструкции, достигается с использованием конструкции заявленного изобретения.

Изобретение относится к области защитных устройств элементов ограждений или ворот, в частности – к защитным устройствам для зубчатой рейки откатных ворот. Техническим результатом является создание устройства для защиты зубчатой рейки привода откатных ворот, обеспечивающего повышение надежности работы привода откатных ворот и упрощение конструкции. Технический результат достигается тем, что устройство для защиты зубчатой рейки привода откатных ворот содержит профиль, образованный двумя боковыми стенками и выполненный с возможностью обеспечения крепления его одной боковой стенкой к откатным воротам, при этом вторая боковая стенка профиля, свободная от крепления с воротами, выполнена с загнутым во внутрь профиля продольным краем с возможностью обеспечения создания навеса над зубчатой рейкой, причем между обращенными друг к другу внутренними поверхностями загнутого продольного края и его боковой стенки образована продольная ниша, в которой размещён дистальный конец кронштейна, смонтированный с возможностью крепления его проксимального конца к откатным воротам. 11 з.п. ф-лы, 10 ил.

1. Устройство для защиты зубчатой рейки привода откатных ворот, содержащее профиль, образованный двумя боковыми стенками и выполненный с возможностью обеспечения крепления его одной боковой стенкой к откатным воротам, при этом вторая боковая стенка профиля, свободная от крепления с воротами, выполнена с загнутым внутрь профиля продольным краем с возможностью обеспечения создания навеса над зубчатой рейкой, причем между обращенными друг к другу внутренними поверхностями загнутого продольного края и его боковой стенки образована продольная ниша, в которой размещён дистальный конец кронштейна, смонтированный с возможностью крепления его проксимального конца к откатным воротам.

2. Устройство по п.1, отличающееся тем, что загнутый продольный край профиля выполнен спиралевидным.

3. Устройство по п.1, отличающееся тем, что загнутый продольный край профиля выполнен прямоугольным.

4. Устройство по п.1, отличающееся тем, что загнутый продольный край профиля выполнен скругленным.

5. Устройство по п.1, отличающееся тем, что боковые стенки профиля расположены между собой под прямым углом с образованием Г-образного профиля.

6. Устройство по п.1, отличающееся тем, что боковые стенки профиля расположены между собой под углом в пределах от 45 градусов до 90 градусов.

7. Устройство по п.1, отличающееся тем, что профиль выполнен составным в длину, составные части которого соединены между собой внахлест.

8. Устройство по п.1, отличающееся тем, что профиль выполнен составным в длину, составные части которого соединены между собой встык.

9. Устройство по п.1, отличающееся тем, что профиль выполнен с возможностью крепления к откатным воротам с использованием разъёмных соединений.

10. Устройство по п.1, отличающееся тем, что профиль выполнен с возможностью крепления к откатным воротам с использованием неразъёмных соединений.

11. Устройство по п.1, отличающееся тем, что профиль выполнен металлическим.

12. Устройство по п.1, отличающееся тем, что профиль выполнен из полимерных материалов.
