УСТРОЙСТВО ДОСТАВКИ АЭРОЗОЛЯ С УЛУЧШЕННОЙ СПОСОБНОСТЬЮ УСТАНОВЛЕНИЯ СОЕДИНЕНИЯ, ВОЗДУШНЫМ ПОТОКОМ И ПУТЯМИ ДЛЯ АЭРОЗОЛЯ Российский патент 2024 года по МПК A24F40/42

ПЕРЕКРЕСТНАЯ ССЫЛКА НА РОДСТВЕННЫЕ ЗАЯВКИ

[0001] Настоящая заявка испрашивает приоритет и преимущество по заявке на патент США №16/598,496, озаглавленной «Устройство доставки аэрозоля с улучшенной способностью установления соединения, воздушным потоком и путями для аэрозоля», поданной 10 октября 2019 года, по заявке на патент США №16/598,575, озаглавленной «Устройство доставки аэрозоля с улучшенной способностью установления соединения, воздушным потоком и путями для аэрозоля», поданной 10 октября 2019 года, по предварительной заявке на патент США № 62/744,978, озаглавленной «Устройство, образующее аэрозоль», поданной 12 октября 2018 года, и по предварительной заявке на патент США №62/911,519, озаглавленной «Устройство доставки аэрозоля с улучшенной способностью установления соединения, воздушным потоком и путями для аэрозоля», поданной 7 октября 2019 года, каждая из которых полностью включена в настоящем документе посредством ссылки.

ОБЛАСТЬ ТЕХНИКИ

[0002] Настоящее изобретение относится к устройствам доставки аэрозоля, таким как курительные изделия, и, более конкретно, к устройствам доставки аэрозоля, в которых может использоваться электрически вырабатываемое тепло для получения аэрозоля (например, к курительным изделиям, обычно называемым электронными сигаретами). Курительные изделия могут быть выполнены с возможностью нагрева предшественника аэрозоля, который может включать материалы, которые могут быть изготовлены или получены из табака, или иным образом включать табак, при этом указанный предшественник аэрозоля способен образовывать вдыхаемое вещество для потребления человеком.

УРОВЕНЬ ТЕХНИКИ

[0003] На протяжении многих лет было предложено множество курительных устройств в качестве усовершенствования или альтернативы курительным продуктам, для использования которых требуется сжигание табака. Подразумевается, что многие из указанных устройств были разработаны для обеспечения ощущений, связанных с курением сигарет, сигар или курительных трубок, но без доставки значительного количества продуктов неполного сгорания и пиролиза, которые являются результатом сжигания табака. С этой целью предложено множество курительных продуктов, генераторов аромата и медицинских ингаляторов, которые используют электрическую энергию для испарения или нагревания легко испаряемого материала или пытаются обеспечить ощущения курения сигарет, сигар или курительных трубок без существенного сжигания табака. См., например, различные альтернативные курительные изделия, устройства доставки аэрозоля и источники для вырабатывания тепла, изложенные в уровне техники, как описано в патенте США №7,726,320 под авторством Robinson и др., в публикации заявки на патент США №2013/0255702 под авторством Griffith Jr. и др. и в публикации заявки на патент США №2014/0096781 под авторством Sears и др., которые полностью включены в настоящий документ посредством ссылки. Также см., например, различные типы курительных изделий, устройств доставки аэрозоля и источников для вырабатывания тепла с электрическим приводом, ссылка на которые приведена посредством торговой марки и источника коммерческой информации в заявке на патент США №14/170,838 под авторством Bless и др., поданной 3 февраля 2014 года, которая полностью включена в настоящий документ посредством ссылки. Предпочтительным является обеспечение устройства доставки аэрозоля с преимущественными элементами для удобства использования.

РАСКРЫТИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

[0004] Настоящее изобретение относится к устройствам доставки аэрозоля, способам выполнения таких устройств и элементам таких устройств. В частности, настоящее изобретение относится к устройству доставки аэрозоля и картриджу для использования с устройством доставки аэрозоля. В этом отношении, различные варианты реализации настоящего изобретения обеспечивают устройство доставки аэрозоля и/или картридж с преимущественными элементами для удобства использования. Настоящее изобретение включает в себя, без ограничения, следующие примеры реализаций:

[0005] Пример реализации 1: Устройство доставки аэрозоля, содержащее управляющее устройство, которое включает в себя наружный кожух, образующий наружную стенку и имеющий ближний конец и дальний конец, причем ближний конец управляющего устройства образует приемную камеру, а управляющее устройство также включает в себя источник питания и управляющий компонент, и картридж, который включает в себя мундштук, емкость, нагревательный узел и донную крышку, причем мундштук имеет ближний конец и дальний конец, при этом ближний конец мундштука имеет проходящее через него выходное отверстие, емкость образует ближний конец и дальний конец и выполнена с возможностью содержания жидкой композиции, мундштук выполнен с возможностью взаимодействия с ближним концом емкости, а донная крышка выполнена с возможностью взаимодействия с дальним концом емкости, причем картридж выполнен с возможностью разъемного соединения с приемной камерой управляющего устройства, а нагревательный узел образует испарительную камеру и выполнен с возможностью нагрева жидкой композиции для вырабатывания аэрозоля, при этом между картриджем и управляющим устройством посредством зазора задан входящий воздушный поток, причем путь для аэрозоля задан через емкость и выходное отверстие мундштука, а зазор начинается в месте сопряжения между наружной периферийной поверхностью мундштука и управляющим устройством.

[0006] Пример реализации 2: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором место сопряжения расположено вблизи наружной периферийной поверхности мундштука и верхней кромки наружной стенки кожуха.

[0007] Пример реализации 3: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором для входящего воздушного потока обеспечена возможность входа в картридж через единственный впускной канал, расположенный приблизительно в центре нижней поверхности донной крышки.

[0008] Пример реализации 4: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором впускной канал, расположенный в донной крышке, имеет форму сопла.

[0009] Пример реализации 5: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором зазор между картриджем и управляющим устройством установлен с помощью множества выпуклостей, расположенных на управляющем устройстве.

[00010] Пример реализации 6: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором множество выпуклостей содержит множество возвышающихся удлиненных выступов, расположенных на верхнем каркасе управляющего устройства.

[00011] Пример реализации 7: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором зазор между картриджем и управляющим устройством установлен между наружным кожухом и верхним каркасом управляющего устройства и мундштуком, емкостью и донной крышкой картриджа.

[00012] Пример реализации 8: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором зазор между картриджем и управляющим устройством также установлен между углубленной поверхностью верхнего каркаса управляющего устройства и нижней поверхностью донной крышки картриджа.

[00013] Пример реализации 9: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором нагревательный узел содержит плоский нагревательный элемент и элемент для переноса жидкости, причем плоский нагревательный элемент и элемент для переноса жидкости установлены с криволинейной ориентацией.

[00014] Пример реализации 10: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором картридж также образует испарительную камеру, образованную донной крышкой и нагревательным узлом.

[00015] Пример реализации 11: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором путь для аэрозоля начинается в испарительной камере.

[00016] Пример реализации 12: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором входящий воздух, поступающий в испарительную камеру, сталкивается с нагревательным элементом по существу перпендикулярно ему и распространяется по существу горизонтально.

[00017] Пример реализации 13: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором емкость также образует полость резервуара, выполненную с возможностью удержания жидкой композиции.

[00018] Пример реализации 14: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором путь для аэрозоля задан парой проточных трубок, расположенных в емкости, причем по меньшей мере часть проточных трубок расположены на противоположных сторонах полости резервуара.

[00019] Пример реализации 15: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором полость резервуара образует закрытый ближний конец и открытый дальний конец.

[00020] Пример реализации 16: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором открытый дальний конец полости резервуара картриджа по меньшей мере частично уплотнен отдельным элементом основания.

[00021] Пример реализации 17: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором элемент основания включает в себя множество щелей, выполненных с возможностью обеспечения проходов для потока жидкости.

[00022] Пример реализации 18: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором путь для аэрозоля также задан через верхнюю вставку канала для аэрозоля, расположенную между емкостью и выходным отверстием мундштука.

[00023] Пример реализации 19: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором донная крышка картриджа включает в себя пару вставок, содержащих ферромагнитный металлический материал.

[00024] Пример реализации 20: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором верхний каркас управляющего устройства включает в себя пару магнитов, выполненных с возможностью по существу выравнивания с парой металлических вставок картриджа.

[00025] Пример реализации 21: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором управляющее устройство включает в себя датчик давления, причем картридж и управляющее устройство включают в себя путь с давлением, выполненный с возможностью сигнализировать об отрицательном давлении на датчик давления.

[00026] Пример реализации 22: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором путь с давлением по меньшей мере частично образован каналом противодавления, образованным в донной крышке картриджа.

[00027] Пример реализации 23: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором путь давления по меньшей мере частично образован соответствующим каналом в уплотнении верхнего каркаса управляющего устройства.

[00028] Пример реализации 24: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором уплотнение верхнего каркаса содержит пару каналов таким образом, что обеспечена возможность установления пути с давлением в любой из двух поворотных ориентаций картриджа.

[00029] Пример реализации 25: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором верхняя кромка наружной стенки кожуха образует отверстие, размер которого больше, чем наружная периферийная поверхность мундштука, так что максимальный периметр картриджа полностью размещен в приемной камере.

[00030] Пример реализации 26: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором при соединении с управляющим устройством часть мундштука проходит ниже верхней кромки наружной стенки кожуха в приемную камеру.

[00031] Пример реализации 27: Картридж для использования устройства доставки аэрозоля, содержащий мундштук, имеющий ближний конец и дальний конец, при этом ближний конец имеет проходящее через него выходное отверстие, емкость, имеющую ближний конец и дальний конец и выполненную с возможностью содержания в ней жидкой композиции, нагревательный узел, образующий испарительную камеру, выполненную с возможностью нагрева жидкой композиции для вырабатывания аэрозоля, полость резервуара, выполненную с возможностью удержания жидкой композиции, и донную крышку, причем мундштук выполнен с возможностью взаимодействия с ближним концом емкости, а донная крышка выполнена с возможностью взаимодействия с дальним концом емкости, для входящего воздушного потока обеспечена возможность входа в картридж через единственный впускной канал, расположенный в приблизительном центре нижней поверхности донной крышки, причем путь для аэрозоля задан через емкость и выходное отверстие мундштука, и путь для аэрозоля заданпарой проточных трубок, расположенных в емкости, причем по меньшей мере часть проточных трубок расположены на противоположных сторонах полости резервуара.

[00032] Пример реализации 28: Картридж по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором впускной канал, расположенный в донной крышке, имеет форму сопла.

[00033] Пример реализации 29: Картридж по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором нагревательный узел содержит плоский нагревательный элемент и элемент для переноса жидкости, причем плоский нагревательный элемент и элемент для переноса жидкости установлены с криволинейной ориентацией.

[00034] Пример реализации 30: Картридж по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором картридж также образует испарительную камеру, образованную донной крышкой и нагревательным узлом.

[00035] Пример реализации 31: Картридж по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором путь для аэрозоля начинается в испарительной камере.

[00036] Пример реализации 32: Картридж по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором входящий воздух, поступающий в испарительную камеру, сталкивается с нагревательным элементом по существу перпендикулярно ему и распространяется по существу горизонтально.

[00037] Пример реализации 33: Картридж по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором полость резервуара образует закрытый ближний конец и открытый дальний конец.

[00038] Пример реализации 34: Картридж по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором открытый дальний конец полости резервуара по меньшей мере частично уплотнен отдельным элементом основания.

[00039] Пример реализации 35: Картридж по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором элемент основания включает в себя множество щелей, выполненных с возможностью обеспечения проходов для потока жидкости.

[00040] Пример реализации 36: Картридж по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором путь для аэрозоля также задан через верхнюю вставку канала для аэрозоля, расположенную между емкостью и выходным отверстием мундштука.

[00041] Пример реализации 37: Картридж по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором донная крышка включает в себя пару вставок, содержащих ферромагнитный металлический материал.

[00042] Пример реализации 38: Картридж по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором путь с давлением по меньшей мере частично образован каналом противодавления, образованным в донной крышке картриджа.

[00043] Пример реализации 39: Устройство доставки аэрозоля, содержащее управляющее устройство, которое содержит наружный кожух, образующий наружную стенку и имеющий ближний конец и дальний конец, причем ближний конец управляющего устройства образует приемную камеру, а управляющее устройство также задан источник питания и управляющий компонент, и картридж, который включает в себя мундштук, емкость и нагревательный узел, причем емкость выполнена с возможностью содержания жидкой композиции, а картридж выполнен с возможностью разъемного соединения с приемной камерой управляющего устройства, при этом нагревательный узел выполнен с возможностью нагрева жидкой композиции для вырабатывания аэрозоля, и нагревательный узел содержит по существу плоский нагревательный элемент и элемент для переноса жидкости, причем нагревательный элемент установлен с ориентацией с прохождением по дуге.

[00044] Пример реализации 40: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором нагревательный элемент содержит первый конец, второй конец и контур нагревателя, соединяющий первый конец и второй конец.

[00045] Пример реализации 41: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором контур нагревателя содержит змеевидный узор соединенных дорожек нагревателя, которые проходят по существу поперек продольной оси нагревательного элемента.

[00046] Пример реализации 42: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором змеевидный узор дорожек нагревателя содержит множество раздельных дорожек, расположенных в центральной области нагревательного элемента.

[00047] Пример реализации 43: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором контур нагревателя выполнен с возможностью концентрации тепла в области нагревательного элемента, находящегося в контакте с элементом для переноса жидкости.

[00048] Пример реализации 44: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, также содержащее элемент основания, в котором расположены нагревательный элемент и элемент для переноса жидкости.

[00049] Пример реализации 45: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором по меньшей мере одна кромка нагревательного элемента выполнена с возможностью взаимодействия с элементом основания, чтобы способствовать ориентации нагревательного элемента с прохождением по дуге.

[00050] Пример реализации 46: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, также содержащее пару разъемов, выполненных с возможностью электрического соединения картриджа с одним или более управляющими компонентами или источниками питания.

[00051] Пример реализации 47: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором нагревательный элемент включает в себя пару контактных отверстий, выполненных с возможностью подключения нагревательного элемента к разъемам.

[00052] Пример реализации 48: Устройство доставки аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором каждое из контактных отверстий включает в себя одно или более удлинений, которые создают эффективный внутренний диаметр, который меньше внешнего диаметра ответного разъема.

[00053] Пример реализации 49: Картридж для использования с устройством доставки аэрозоля, содержащий мундштук, емкость, выполненную с возможностью содержания жидкой композиции, и нагревательный узел, причем нагревательный узел выполнен с возможностью нагрева жидкой композиции для вырабатывания аэрозоля, и нагревательный узел содержит по существу плоский нагревательный элемент и элемент для переноса жидкости, причем нагревательный элемент установлен с криволинейной ориентацией.

[00054] Пример реализации 50: Картридж по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором нагревательный элемент содержит первый конец, второй конец и контур нагревателя, соединяющий первый конец и второй конец.

[00055] Пример реализации 51: Картридж по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором контур нагревателя содержит змеевидный узор соединенных дорожек нагревателя, которые проходят по существу поперек продольной оси нагревательного элемента.

[00056] Пример реализации 52: Картридж по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором змеевидный узор дорожек нагревателя содержит множество раздельных дорожек, расположенных в центральной области нагревательного элемента.

[00057] Пример реализации 53: Картридж по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором контур нагревателя выполнен с возможностью концентрации тепла в области нагревательного элемента, находящегося в контакте с элементом для переноса жидкости.

[00058] Пример реализации 54: Картридж по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, также содержащий элемент основания, в котором расположены нагревательный элемент и элемент для переноса жидкости.

[00059] Пример реализации 55: Картридж по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором по меньшей мере одна кромка нагревательного элемента выполнена с возможностью взаимодействия с элементом основания, чтобы способствовать ориентации нагревательного элемента с прохождением по дуге.

[00060] Пример реализации 56: Картридж по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, также содержащий пару разъемов, выполненных с возможностью электрического соединения картриджа с управляющим устройством.

[00061] Пример реализации 57: Картридж по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором нагревательный элемент включает в себя пару контактных отверстий, выполненных с возможностью подключения нагревательного элемента к разъемам.

[00062] Пример реализации 58: Картридж по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором каждое из контактных отверстий включает в себя одно или более удлинений, которые создают эффективный внутренний диаметр, который меньше внешнего диаметра ответного разъема.

[00063] Эти и другие признаки, аспекты и преимущества раскрытия настоящего изобретения станут очевидными по прочтении приведенного ниже подробного описания с сопроводительными чертежами, которые кратко описаны ниже. Настоящее изобретение включает в себя любую комбинацию из двух, трех, четырех или более вышеуказанных вариантов реализаций, а также комбинации из двух, трех, четырех или более признаков или элементов, сформулированных в настоящем описании, независимо от того, скомбинированы ли такие признаки или элементы в явной форме в описании конкретного варианта реализации в настоящем документе. Данное изобретение предназначено для целостного прочтения, так что любые отдельные признаки или элементы раскрытого изобретения в любых его аспектах и вариантах реализаций должны рассматриваться как комбинируемые, если контекст явно не предписывает иное.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[00064] Таким образом, после описания данного изобретения в вышеизложенных общих терминах, ниже приведены ссылки на сопроводительные чертежи, которые необязательно выполнены в масштабе, и на которых:

[00065] на ФИГ. 1 показан вид в перспективе устройства доставки аэрозоля согласно примерам реализации настоящего изобретения;

[00066] на ФИГ. 2 показан вид в перспективе управляющего устройства в устройстве доставки аэрозоля согласно примерам реализации настоящего изобретения;

[00067] на ФИГ. 3 показан покомпонентный вид в перспективе управляющего устройства в устройстве доставки аэрозоля согласно примеру реализации настоящего изобретения;

[00068] на ФИГ. 4A показан вид спереди управляющего устройства в устройстве доставки аэрозоля согласно примеру реализации настоящего изобретения;

[00069] на ФИГ. 4B показан соответствующий вид в разрезе управляющего устройства по ФИГ. 4A согласно примеру реализации настоящего изобретения;

[00070] на ФИГ. 5A показан вид сбоку управляющего устройства в устройстве доставки аэрозоля согласно примеру реализации настоящего изобретения;

[00071] на ФИГ. 5B показан соответствующий вид в разрезе управляющего устройства по ФИГ. 5A согласно примеру реализации настоящего изобретения;

[00072] на ФИГ. 6 показан вид в перспективе с частичным разрезом управляющего устройства в устройстве доставки аэрозоля согласно примеру реализации настоящего изобретения;

[00073] на ФИГ. 7 показан вид в перспективе картриджа устройства доставки аэрозоля согласно примерам реализации настоящего изобретения;

[00074] на ФИГ. 8 показан покомпонентный вид в перспективе картриджа устройства доставки аэрозоля согласно примеру реализации настоящего изобретения;

[00075] на ФИГ. 9A показан вид спереди картриджа устройства доставки аэрозоля согласно примеру реализации настоящего изобретения;

[00076] на ФИГ. 9B показан соответствующий вид в разрезе картриджа по ФИГ. 8A согласно примеру реализации настоящего изобретения;

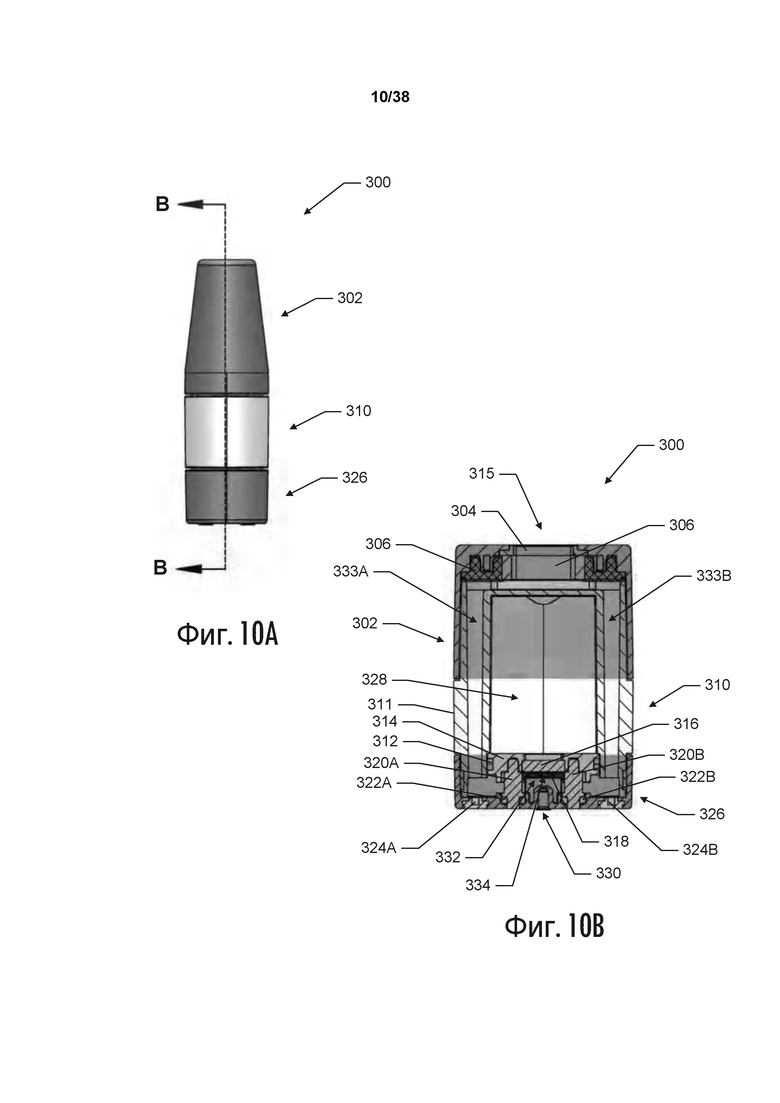

[00077] на ФИГ. 10A показан вид сбоку картриджа устройства доставки аэрозоля согласно примеру реализации настоящего изобретения;

[00078] на ФИГ. 10B показан соответствующий вид в разрезе картриджа по ФИГ. 9A согласно примеру реализации настоящего изобретения;

[00079] на ФИГ. 11 показан вид в перспективе с разрезом устройства доставки аэрозоля, показывающий части воздушного потока и путей для аэрозоля, согласно примеру реализации настоящего изобретения;

[00080] на ФИГ. 12A показан вид сбоку картриджа устройства доставки аэрозоля, показывающий части воздушного потока и путей для аэрозоля, согласно примеру реализации настоящего изобретения;

[00081] на ФИГ. 12B показан соответствующий вид в разрезе картриджа по ФИГ. 12A согласно примеру реализации настоящего изобретения;

[00082] на ФИГ. 13 показан вид снизу в перспективе картриджа управляющего устройства, показывающий части воздушного потока и путей для аэрозоля, согласно примеру реализации настоящего изобретения;

[00083] на ФИГ. 14 показан покомпонентный вид в перспективе управляющего устройства в устройстве доставки аэрозоля согласно примеру реализации настоящего изобретения;

[00084] на ФИГ. 15 показан вид спереди в разрезе управляющего устройства в устройстве доставки аэрозоля согласно примеру реализации настоящего изобретения;

[00085] на ФИГ. 16 показан вид в перспективе узла концевой крышки согласно другому примеру реализации настоящего изобретения;

[00086] на ФИГ. 17A показаны подузлы управляющего устройства по ФИГ. 14 согласно примеру реализации;

[00087] на ФИГ. 17B показаны подузлы управляющего устройства по ФИГ. 14 согласно примеру реализации;

[00088] на ФИГ. 17C показаны подузлы управляющего устройства по ФИГ. 14 согласно примеру реализации;

[00089] на ФИГ. 18 показан вид в перспективе картриджа устройства доставки аэрозоля согласно примерам реализации настоящего изобретения;

[00090] на ФИГ. 19 показан покомпонентный вид в перспективе картриджа устройства доставки аэрозоля согласно примеру реализации настоящего изобретения;

[00091] на ФИГ. 20 показан вид сбоку в разрезе картриджа устройства доставки аэрозоля согласно примеру реализации настоящего изобретения;

[00092] на ФИГ. 21A показаны подузлы картриджа устройства доставки аэрозоля согласно примеру реализации настоящего изобретения;

[00093] на ФИГ. 21B показаны подузлы картриджа устройства доставки аэрозоля согласно примеру реализации настоящего изобретения;

[00094] на ФИГ. 22 показан покомпонентный вид в перспективе управляющего устройства в устройстве доставки аэрозоля согласно примеру реализации настоящего изобретения;

[00095] на ФИГ. 23 показан вид спереди в разрезе управляющего устройства в устройстве доставки аэрозоля согласно примеру реализации настоящего изобретения;

[00096] на ФИГ. 24 показан покомпонентный вид в перспективе картриджа устройства доставки аэрозоля согласно примеру реализации настоящего изобретения;

[00097] на ФИГ. 25 показан вид спереди в разрезе картриджа устройства доставки аэрозоля согласно примеру реализации настоящего изобретения;

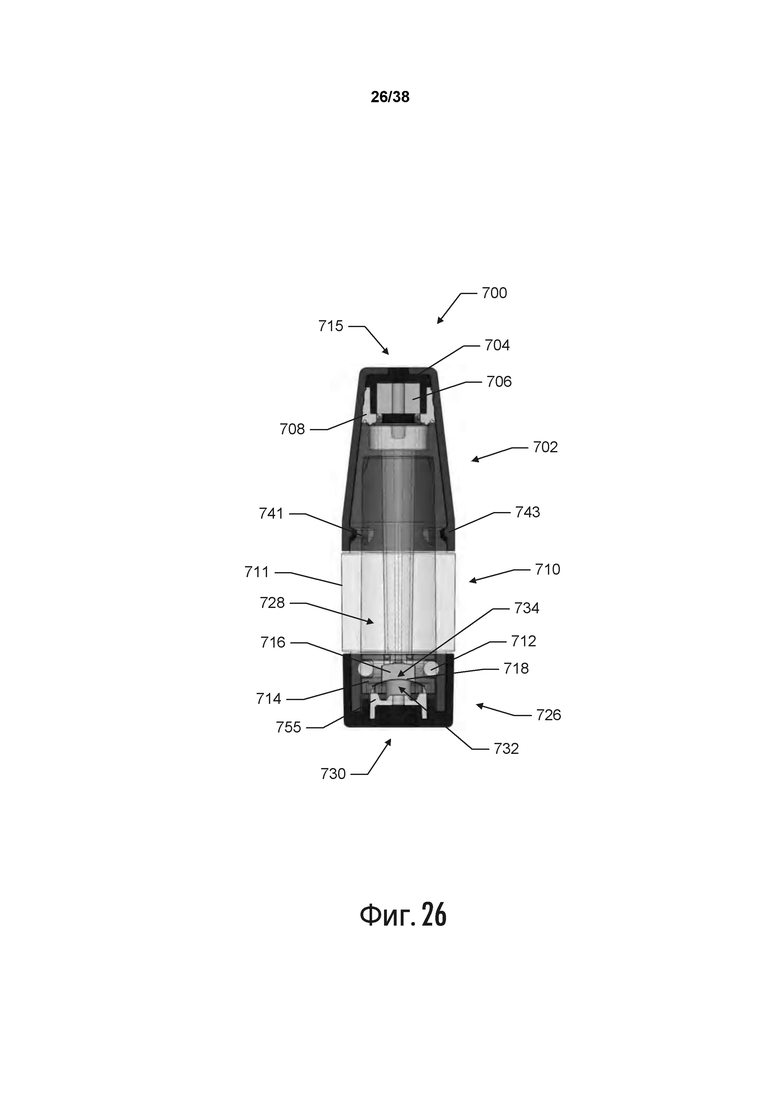

[00098] на ФИГ. 26 показан вид сбоку в разрезе картриджа устройства доставки аэрозоля согласно примеру реализации настоящего изобретения;

[00099] на ФИГ. 27 показан вид спереди в разрезе картриджа и управляющего устройства в устройстве доставки аэрозоля согласно примеру реализации настоящего изобретения;

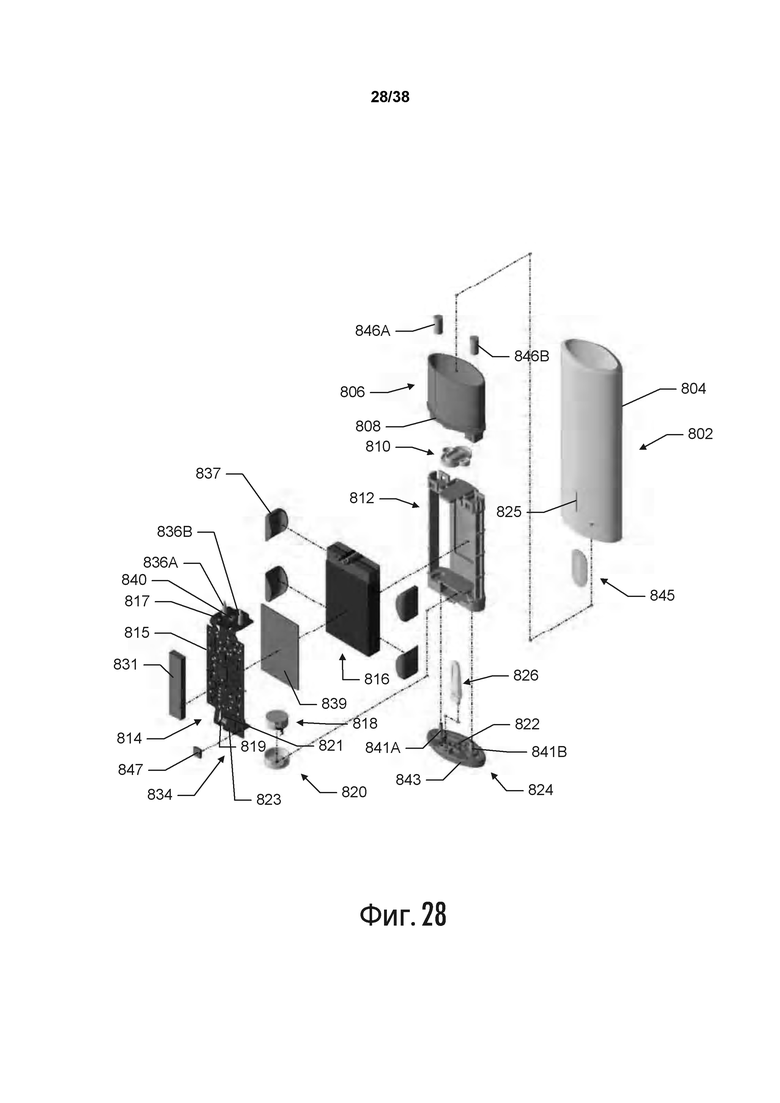

[000100] на ФИГ. 28 показан покомпонентный вид в перспективе управляющего устройства в устройстве доставки аэрозоля согласно примеру реализации настоящего изобретения;

[000101] на ФИГ. 29 показан вид спереди в разрезе управляющего устройства в устройстве доставки аэрозоля согласно примеру реализации настоящего изобретения;

[000102] на ФИГ. 30 показан вид в перспективе с частичным разрезом управляющего устройства в устройстве доставки аэрозоля согласно примеру реализации настоящего изобретения;

[000103] на ФИГ. 31 показан вид в перспективе узла концевой крышки согласно другому примеру реализации настоящего изобретения;

[000104] на ФИГ. 32 показан покомпонентный вид в перспективе картриджа устройства доставки аэрозоля согласно примеру реализации настоящего изобретения;

[000105] на ФИГ. 33 показан вид спереди в разрезе картриджа устройства доставки аэрозоля согласно примеру реализации настоящего изобретения;

[000106] на ФИГ. 34 показан вид сбоку в разрезе картриджа устройства доставки аэрозоля согласно примеру реализации настоящего изобретения;

[000107] на ФИГ. 35 показан вид сбоку в разрезе управляющего устройства в устройстве доставки аэрозоля, показывающий воздушный поток через управляющее устройство, согласно примеру реализации настоящего изобретения;

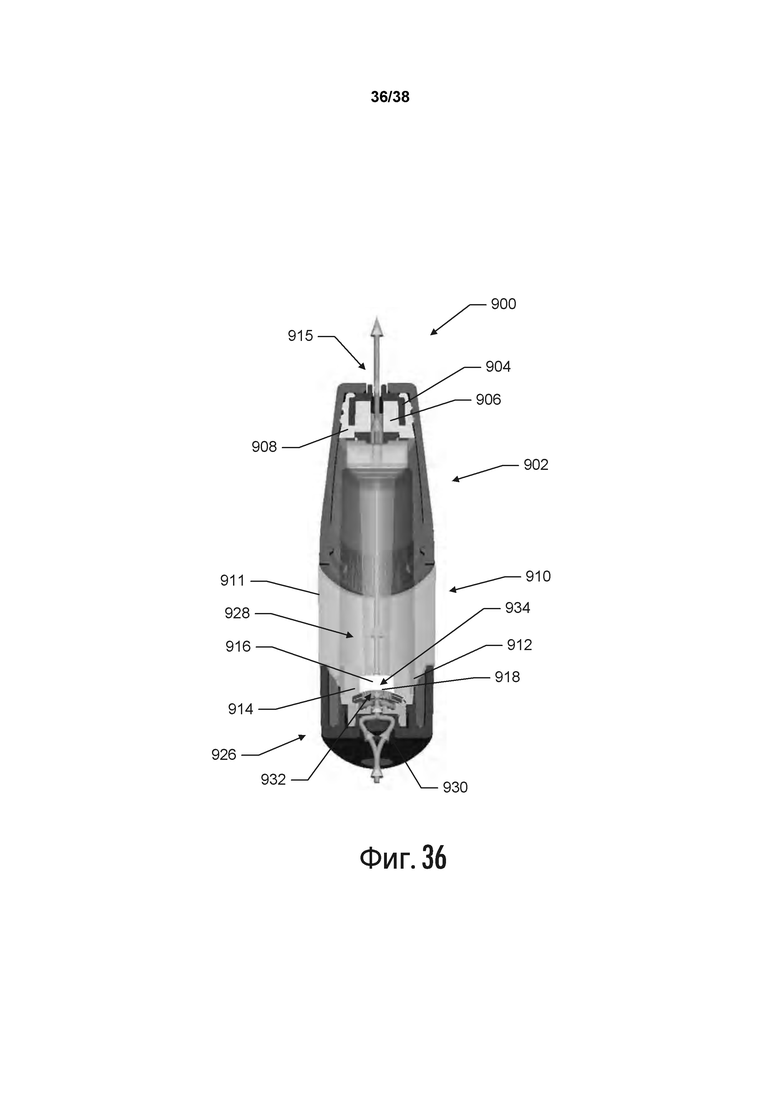

[000108] на ФИГ. 36 показан вид сбоку в разрезе под углом картриджа устройства доставки аэрозоля, показывающий пути для потока воздуха и аэрозоля, согласно примеру реализации настоящего изобретения;

[000109] на ФИГ. 37 показан вид спереди в разрезе под углом картриджа устройства доставки аэрозоля, показывающий пути для потока воздуха и аэрозоля, согласно примеру реализации настоящего изобретения; и

[000110] на ФИГ. 38 показан вид снизу в перспективе картриджа устройства доставки аэрозоля, показывающий части путей для потока воздуха и аэрозоля, согласно примеру реализации настоящего изобретения.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

[000111] Настоящее изобретение описано более подробно ниже со ссылкой на примеры его реализаций. Эти примеры реализаций описаны таким образом, что данное раскрытие основательно, полно и всецело передает объем изобретения для специалиста в данной области техники. В действительности, настоящее изобретение может быть реализовано во многих различных формах и не должно рассматриваться как ограниченное вариантами реализации, приведенными в настоящем документе; напротив, эти варианты реализации приведены для того, чтобы данное изобретение соответствовало применимым законодательным требованиям. В данном описании и в прилагаемой формуле изобретения грамматическая конструкция, указывающая на то, что элемент приводится в единственном числе, также подразумевает и множественное число, если контекст изобретения явно не предписывает иное.

[000112] Как описано ниже, варианты реализации раскрытия настоящего изобретения относятся к устройствам доставки аэрозоля или испарительным устройствам, причем указанные термины использованы в настоящем документе как взаимозаменяемые. Устройства доставки аэрозоля согласно раскрытию настоящего изобретения, используют электрическую энергию для нагрева материала (предпочтительно без сжигания материала в какой-либо значительной степени и/или без значительного химического изменения материала) с образованием вдыхаемого вещества; и компоненты таких устройств имеют форму изделий, которые наиболее предпочтительно являются достаточно компактными для того, чтобы считаться портативными устройствами. Другими словами, использование компонентов предпочтительных устройств доставки аэрозоля не приводит к образованию дыма, т.е. из побочных продуктов сгорания или пиролиза табака, но скорее, использование указанных предпочтительных систем приводит к образованию паров, образующихся в процессе выпаривания или испарения определенных компонентов, включенных в них. В предпочтительных вариантах реализаций компоненты устройств доставки аэрозоля могут быть охарактеризованы как электронные сигареты, и указанные электронные сигареты наиболее предпочтительно включают табак и/или компоненты, полученные из табака, и, таким образом, доставляют компоненты, полученные из табака, в виде аэрозоля.

[000113] Устройства доставки аэрозоля могут обеспечить множество ощущений (например, ритуалы вдоха и выдоха, типы вкусов и ароматов, органолептические эффекты, физическое ощущение, ритуалы использования, визуальные сигналы, такие как те, которые обеспечены посредством видимого аэрозоля, и тому подобное) курения сигареты, сигары или курительной трубки, которые обусловлены поджиганием и сжиганием табака (и затем вдыханием табачного дыма) без в какой-либо значительной степени сгорания каких-либо их компонентов. Например, пользователь вырабатывающего аэрозоль устройства согласно раскрытию настоящего изобретения, может держать и использовать это средство подобно тому, как курильщик использует курительное изделие традиционного вида, осуществляя затяжку через один конец указанного средства для вдыхания аэрозоля, образовавшегося этим средством, выполняя или осуществляя затяжки в выбранные промежутки времени и тому подобное.

[000114] Предложенные устройства доставки аэрозоля также могут быть охарактеризованы как парообразующие изделия или изделия доставки лекарственного препарата. Таким образом, такие изделия или устройства могут быть приспособлены для подачи одного или более веществ (например, ароматизаторов и/или фармацевтических активных ингредиентов) в пригодной для вдыхания форме или состоянии. Например, вдыхаемые вещества могут быть по существу в виде пара (например, вещество, которое находится в газообразной фазе при температуре ниже его критической точки). В качестве альтернативы, вдыхаемые вещества могут находиться в виде аэрозоля (т.е. взвеси тонких твердых частиц или жидких капель в газе). В целях простоты используемый в настоящей заявке термин «аэрозоль» предназначен для обозначения паров, газов и аэрозолей той формы или того типа, которые подходят для вдыхания человеком, независимо от того, являются ли они или не являются видимыми и имеют или не имеют форму, которая может считаться «подобной дыму».

[000115] Устройства доставки аэрозоля согласно раскрытию настоящего изобретения наиболее предпочтительно содержат некоторую комбинацию источника питания (например, источника электропитания), по меньшей мере одного управляющего компонента (например, средства для приведения в действие, управления, регулирования и прекращения подачи питания для выработки тепла, например, посредством управления протеканием электрического тока от источника питания к другим компонентам изделия - например, микроконтроллеру или микропроцессору), нагревателя или тепловырабатывающего элемента (например, электрического резистивного нагревательного элемента или материала, выполненного с возможностью выработки тепла в результате вихревых токов за счет индукции, которые сами по себе или в комбинации с одним или более дополнительными элементами могут быть в общем названы «атомайзером»), жидкой композиции (например, обычно жидкости в виде композиции предшественника аэрозоля, способной образовывать аэрозоль при приложении достаточного тепла, такие ингредиенты обычно указаны как «дымовой сок», «электронная жидкость» и «электронный сок»), и мундштука или мундштучной области для обеспечения возможности осуществлять затяжку через устройство доставки аэрозоля для вдыхания аэрозоля (например, определенный путь потока воздуха через изделие, так что вырабатываемый аэрозоль может быть выведен из него после осуществления затяжки).

[000116] Более конкретные форматы, конфигурации и компоновки компонентов в устройствах доставки аэрозоля в соответствии с настоящим изобретением будут очевидны в свете дальнейшего раскрытия изобретения, представленного ниже. Кроме того, выбор и расположение различных компонентов устройств доставки аэрозоля могут быть понятны при рассмотрении имеющихся в продаже электронных устройств доставки аэрозоля, таких как те характерные продукты, ссылка на которые приведена в разделе «Уровень техники» раскрытия настоящего изобретения.

[000117] В различных вариантах реализации настоящее изобретение относится к устройствам доставки аэрозоля и картриджам и управляющим устройствам, которые вместе содержат устройство доставки аэрозоля. Как будет более подробно описано ниже, в различных вариантах реализации устройство доставки аэрозоля может иметь улучшенную способность установления соединения, воздушный поток и/или и пути для аэрозоля через устройство.

[000118] Пример реализации устройства 100 доставки аэрозоля раскрытия настоящего изобретения показан на ФИГ. 1. Как показано на чертеже, устройство 100 доставки аэрозоля включает в себя управляющее устройство 200 и съемный картридж 300. Хотя в показанном варианте реализации показан только один картридж, следует понимать, что в различных вариантах реализации устройство 100 доставки аэрозоля может содержать взаимозаменяемую систему. Например, в одном или более вариантах реализации единственное управляющее устройство может использоваться с множеством различных картриджей. Аналогично в одном или более вариантах реализации единственный картридж может использоваться с множеством различных управляющих устройств.

[000119] На ФИГ. 2 показан вид в перспективе управляющего устройства 200, а на ФИГ. 3 показан покомпонентный вид в перспективе управляющего устройства 200. Как показано на чертежах, управляющее устройство 200 показанного варианта реализации в целом включает в себя кожух 202, образующий наружную стенку 204, верхний каркас 206, уплотнение 208 верхнего каркаса, уплотнение 210 датчика давления, нижний каркас 212, управляющий компонент 214, батарею 216, вибрационный двигатель 218, кожух 220 двигателя, стержневое уплотнение 222, концевую крышку 224 и рассеиватель 226 света. Компоновка этих компонентов показана на ФИГ. 4A и 4B и на ФИГ. 5A и 5B. В частности, на ФИГ. 4A показан вид спереди управляющего устройства 200, а на ФИГ. 4B показан соответствующий вид в разрезе управляющего устройства 200. Аналогично, на ФИГ. 5A показан вид сбоку управляющего устройства 200, а на ФИГ. 5B показан соответствующий вид в разрезе управляющего устройства 200. Как показано на чертежах, верхний каркас 206 управляющего устройства 200 образует камеру 230 для размещения картриджа, внутри которой может быть присоединен картридж. Управляющее устройство 200 также включает в себя пару противоположных индикаторных окон 232, которые образованы в наружной стенке 204 кожуха 202, а также в верхнем каркасе 206. Как будет более подробно описано ниже, в различных вариантах реализации индикаторные окна 232 могут обеспечивать пользователю возможность видеть один или более компонентов (и/или их состояний) установленного картриджа. Однако будет понятно, что показанные индикаторные окна 232 обеспечены в качестве примера, а не в качестве ограничения. Например, альтернативные варианты реализации могут включать в себя индикаторное окно, имеющее форму, отличающуюся от показанной. В качестве другого примера некоторые варианты реализации могут включать в себя только единственное индикаторное окно. В еще одних других вариантах реализации наличие любых индикаторных окон необязательно. В показанном варианте реализации верхний каркас 206 и кожух 202 представляют собой различные части; однако в других вариантах реализации верхний каркас и кожух могут быть непрерывно образованы таким образом, что они составляют одну и ту же часть.

[000120] В показанном варианте реализации кожух 202 содержит металлический материал, такой как, например, алюминий; однако в других вариантах реализации кожух может содержать материал металлического сплава, а в еще одних других вариантах реализации кожух может содержать формованный пластиковый материал. В показанном варианте реализации одно или более из кожуха 202, верхнего каркаса 206, нижнего каркаса 212 и концевой крышки 224 могут быть выполнены из формованного полимерного материала, такого как, например, формованный пластиковый материал (например, полибутилентерефталат (ПБТ), акрилонитрилбутадиенстирол (ABS), полиэтилен, поликарбонат, полиамид (нейлон), ударопрочный полистирол, полипропилен и их комбинации). В других вариантах реализации одно или более из этих компонентов могут быть выполнены из других материалов, включая. например, металлические материалы (например, алюминий, нержавеющая сталь, металлические сплавы и тому подобное), стеклянные материалы, керамические материалы (например, оксид алюминия, диоксид кремния, муллит, карбид кремния, нитрид кремния, нитрид алюминия и тому подобное), композитные материалы и/или любые их комбинации.

[000121] В показанном варианте реализации нижний каркас 212 выполнен с возможностью содержать батарею 216 в его внутренней области. В показанном варианте реализации батарея может представлять собой литий-полимерную батарею (LiPo); однако могут быть подходящими различные другие батареи. Некоторые другие примеры батарей, которые могут использоваться согласно изобретению, описаны в публикации заявки на патент США № 2010/0028766 под авторством Peckerar и др., раскрытие которой полностью включено в настоящий документ посредством ссылки. В некоторых вариантах реализации могут использоваться другие типы источника питания. Например, в различных вариантах реализации источник питания может содержать сменную батарею или перезаряжаемую батарею, твердотельную батарею, тонкопленочную твердотельную батарею, перезаряжаемый суперконденсатор и тому подобное, и, таким образом, быть скомбинирован с любым типом технологии перезарядки, включая подключение к обычному настенному зарядному устройству, подключение к автомобильному зарядному устройству (например, гнезду прикуривателя), подключение к компьютеру, например, через кабель или разъем универсальной последовательной шины (USB) (например, USB 2.0, 3.0, 3.1, USB типа C), подключение к разъему USB (например, USB 2.0, 3.0, 3.1, USB типа C, как может быть реализовано в настенной розетке, электронном устройстве, транспортном средстве, тому подобное), подключение к фотоэлектрическому элементу (иногда указан как солнечный фотоэлемент) или к солнечной панели солнечных фотоэлементов, к беспроводному зарядному устройству, такому как зарядное устройство, которое использует индукционную беспроводную зарядку (включая, например, беспроводную зарядку в соответствии со стандартом беспроводной зарядки Qi, разработанным компанией Wireless Power Consortium (WPC)) или беспроводному радиочастотному (РЧ) зарядному устройству, и подключение к массиву внешней ячейки(ек), такому как внешний аккумулятор, для зарядки устройства посредством разъема USB или беспроводного зарядного устройства. Примеры индуктивных беспроводных зарядных систем описаны в публикации заявки на патент США № 2017/0112196 под авторством Sur и др., которая полностью включена в настоящий документ посредством ссылки. В дополнительных вариантах реализации источник питания может также содержать конденсатор. Конденсаторы могут разряжаться быстрее, чем батареи, и могут быть заряжены между затяжками, что позволяет батарее разряжаться в конденсатор с меньшей скоростью, чем если бы она использовалась для непосредственного питания нагревательного элемента. Например, суперконденсатор - например, электрический двухслойный конденсатор (EDLC) - может использоваться отдельно от батареи или в сочетании с ней. При использовании отдельно суперконденсатор можно заряжать перед каждым использованием изделия. Таким образом, устройство может также включать в себя компонент зарядного устройства, который может быть прикреплен к курительному изделию между использованиями для пополнения суперконденсатора. Примеры источников энергии, которые содержат суперконденсаторы, описаны в публикации заявки на патент США № 2017/0112191 под авторством Sur и др., которая полностью включена в настоящий документ посредством ссылки.

[000122] Устройство 100 доставки аэрозоля показанного варианта реализации включает в себя механизм управления в виде управляющего компонента 214, который выполнен, частично, с возможностью управления электроэнергией, подаваемой к нагревательному элементу картриджа. Хотя возможны другие конфигурации, управляющий компонент 214 показанного варианта реализации содержит печатную плату 234 (например, печатную монтажную плату (PCB)), которая включает в себя как жесткие, так и гибкие части. В частности, печатная плата 234 показанного варианта реализации включает в себя жесткую центральную часть 215 и две жестких концевых части, содержащие ближнюю концевую часть 217 и дальнюю концевую часть 219, причем каждая из концевых частей 217, 219 соединена с центральной частью 215 соответствующим гибким соединением. Таким образом, когда нижний каркас 212, батарея 216 и печатная плата 234 собраны в управляющее устройство 200, центральная часть 215 печатной платы 234 выполнена с возможностью расположения вблизи основной поверхности батареи 216, а две концевые части 217, 219 выполнены с возможностью расположения по существу перпендикулярно центральной части 215. В частности, ближняя концевая часть 217 печатной платы 234 выполнена с возможностью прохождения над верхней частью нижнего каркаса 212, а дальняя концевая часть 219 выполнена с возможностью прохождения под нижней частью нижнего каркаса 212. Нижний каркас 212 управляющего устройства 200 также выполнен с возможностью содержания кожуха 220 двигателя, в котором размещен вибрационный двигатель 218. В различных вариантах реализации вибрационный двигатель 218 может обеспечивать тактильную обратную связь по отношению к различным операциям устройства 100.

[000123] Центральная часть 215 показанного варианта реализации также включает в себя индикатор в виде источника 221 света. В некоторых вариантах реализации источник света может содержать, например, по меньшей мере один светоизлучающий диод (LED), выполненный с возможностью обеспечения одного или более цветов светиться. В других вариантах реализации источник света может быть выполнен с возможностью светиться только одним цветом, тогда как в других вариантах реализации источник света может быть выполнен с возможностью светиться различными другими цветами. В еще одних других вариантах реализации источник света может быть выполнен с возможностью обеспечения белого света. В показанном варианте реализации источник 221 света содержит RGB-светодиод (красный, зеленый, голубой), который выполнен с возможностью обеспечения различных цветов света, включая белый свет. Центральная часть 215 показанной печатной платы 234 также включает в себя электрические контакты 223, которые выполнены с возможностью функционального соединения печатной платы 234 с вибрационным двигателем 218. Другие типы электронных компонентов, их конструкций и конфигураций, их признаки и общие способы их работы описаны в патенте США № 4,735,217 под авторством Gerth и др., в патенте США № 4,947,874 под авторством Brooks и др., в патенте США № 5,372,148 под авторством McCafferty и др., в патенте США № 6,040,560 под авторством Fleischhauer и др., в патенте США № 7,040,314 под авторством Nguyen и др., в патенте США № 8,205,622 под авторством Pan, в публикации заявки на патент США № 2009/0230117 под авторством Fernando и др., в публикации заявки на патент США № 2014/0060554 под авторством Collet и др., в публикации заявки на патент США № 2014/0270727 под авторством Ampolini и др., и в публикации заявки на патент США № 2015/0257445 под авторством Henry и др., которые полностью включены в настоящий документ посредством ссылки. Другие признаки, средства управления или компоненты, которые могут содержаться в устройствах доставки аэрозоля согласно раскрытию настоящего изобретения, описаны в патенте США № 5,967,148 под авторством Harris и др., в патенте США № 5,934,289 под авторством Watkins и др., в патенте США № 5,954,979 под авторством Counts и др., в патенте США № 6,040,560 под авторством Fleischhauer и др., в патенте США № 8,365,742 под авторством Hon, в патенте США № 8,402,976 под авторством Fernando и др., в публикации заявки на патент США № 2010/0163063 под авторством Fernando и др., в публикации заявки на патент США № 2013/0192623 под авторством Tucker и др., в публикации заявки на патент США № 2013/0298905 под авторством Leven и др., в публикации заявки на патент США № 2013/0180553 под авторством Kim и др., в публикации заявки на патент США № 2014/0000638 под авторством Sebastian и др., в публикации заявки на патент США № 2014/0261495 под авторством Novak и др., и в публикации заявки на патент США № 2014/0261408 под авторством DePiano и др., которые полностью включены в настоящий документ посредством ссылки.

[000124] В показанном варианте реализации источник 221 света может быть покрыт рассеивателем 226 света, часть которого выполнена с возможностью размещения в концевой крышке 224. Таким образом, при сборке рассеиватель 226 света расположен в щели 225, образованной в наружной стенке 204 кожуха 202, или вблизи нее и вблизи его дальнего конца. В показанном варианте реализации щель 235 содержит узкое удлиненное отверстие; однако в других вариантах реализации щель может быть обеспечена в любой требуемой форме и может быть расположена в любом местоположении на управляющем устройстве 200. В некоторых вариантах реализации рассеиватель 226 света может содержать прозрачный или полупрозрачный элемент, выполненный с возможностью обеспечения пользователю просмотра источника 221 света снаружи кожуха 202. В показанном варианте реализации рассеиватель 226 света может быть выполнен из формованного полимерного материала, такого как, например, формованный пластиковый материал (например, акрилонитрилбутадиенстирол (ABS), полиэтилен, поликарбонат, полиамид (нейлон), ударопрочный полистирол, полипропилен и их комбинации), хотя возможны другие материалы, в том числе стекло. В различных вариантах реализации дополнительные индикаторы (например, другие тактильные компоненты обратной связи, слуховой компонент обратной связи или тому подобное) могут содержаться в дополнение к или как альтернатива индикаторам в показанном варианте реализации. Дополнительные характерные типы компонентов, которые подают визуальные сигналы или индикаторы, такие как компоненты светоизлучающих диодов, а также их конструкция и использование описаны в патентах США № 5,154,192 под авторством Sprinkel и др., № 8,499,766 под авторством Newton и № 8,539,959 под авторством Scatterday, и в публикации заявки на патент США № 2015/0020825 под авторством Galloway и др. и в публикации заявки на патент США № 2015/0216233 под авторством Sears и др., которые полностью включены в настоящий документ посредством ссылки.

[000125] Хотя возможны другие конфигурации, ближняя концевая часть 217 печатной платы 234 показанного варианта реализации включает в себя пару проводящих штырьков 236A, 236B, а также датчик 240 давления. В показанном варианте реализации проводящие штырьки 236A, 236B содержат приводимые в действие пружиной штырьки (например, электрические пружинные контакты), которые проходят через верхний каркас 206 таким образом, что части концов штырьков 236A, 236B проходят в камеру 230 для размещения картриджа и смещаются в это положение под воздействием внутренних пружин проводящих штырьков 236A, 236B. Таким образом, когда картридж соединен с управляющим устройством 200, проводящие штырьки 236A, 236B выполнены с возможностью контакта с соответствующими элементами картриджа и отклонения вниз (например, по направлению к нижнему каркасу 212), преодолевая усилие пружин, таким образом, функционально соединяя установленный картридж с управляющим компонентом 214 и батареей 216. В показанном варианте реализации проводящие штырьки 236A, 236B содержат позолоченные металлические штырьки; однако возможны другие материалы или комбинации материалов, которые могут также включать покрытия и/или гальванические покрытия из электропроводящих материалов. Примеры электрически проводящих материалов могут включать, без ограничения, медь, алюминий, платину, золото, серебро, железо, сталь, латунь, бронзу, графит, проводящие керамические материалы или любую их комбинацию. Хотя возможны другие профили, концы проводящих штырьков 236A, 236B показанного варианта реализации имеют закругленный профиль таким образом, что отклонение проводящих штырьков 236A, 236B облегчается, когда картридж вставлен в камеру 230 для размещения картриджа. В других вариантах реализации проводящие штырьки могут быть расположены в других местоположениях камеры 230 для размещения картриджа, таких как, например, вблизи верхней части камеры 230 для размещения картриджа. В других вариантах реализации проводящие штырьки могут быть расположены в точке на боковых сторонах верхнего каркаса 206 между ближним концом наружного кожуха 202 и нижней стенкой стенки верхнего каркаса 206. Кроме того, в еще одних других вариантах реализации проводящие штырьки могут быть расположены между серединой боковых стенок и ближним концом наружного кожуха 202 (т.е. в верхней половине боковых стенок). В качестве альтернативы, проводящие штырьки могут быть расположены между серединой боковых стенок и нижней стенкой стенки внутреннего каркаса (например, в нижней половине боковых стенок). Более того, в еще одних других вариантах реализации проводящие штырьки могут находиться в любом положении верхнего каркаса 206.

[000126] В различных вариантах реализации устройство 100 доставки аэрозоля может включать в себя датчик воздушного потока, датчик давления и тому подобное. Как указано выше, управляющий компонент 214 показанного варианта реализации включает в себя датчик 240 давления, который расположен вблизи камеры 230 для размещения картриджа или ниже нее. Положение и функция датчика 240 давления показанного варианта реализации будут описаны ниже; однако в других вариантах реализации датчик воздушного потока или давления может быть расположен в любом месте внутри управляющего устройства 200, чтобы подвергаться изменению воздушного потока и/или давления, которое может сигнализировать о затяжке на устройстве и, таким образом, вызывать подачу батареей 216 питания на нагревательный элемент картриджа 300. Различные конфигурации печатной монтажной платы и датчика давления, например, описаны в публикации заявки на патент США № 2015/0245658 под авторством Worm и др., раскрытие которой полностью включено в настоящий документ посредством ссылки. В отсутствие датчика воздушного потока, датчика давления или тому подобного устройство доставки аэрозоля может быть активирован вручную, например, посредством нажимной кнопки, которая может быть расположена на управляющем устройстве и/или картридже. Например, могут быть использованы одна или более нажимных кнопок, как описано в публикации заявки на патент США № 2015/0245658 под авторством Worm и др., которая включена в настоящий документ посредством ссылки. Аналогично, может быть использован сенсорный экран, как описано в заявке на патент США № 14/643,626, поданной 10 марта 2015 года под авторством Sears и др., которая полностью включена в настоящий документ посредством ссылки. В качестве дополнительного примера компоненты, выполненные с возможностью распознавания жестов на основе заданных движений устройства доставки аэрозоля, могут использоваться в качестве устройства ввода данных. См. публикацию заявки на патент США № 2016/0158782 под авторством Henry и др., которая полностью включена в настоящий документ посредством ссылки.

[000127] Хотя это и не включено в показанный вариант реализации, некоторые варианты реализации могут включать в себя другие типы элементов ввода данных, которые могут заменять датчик воздушного потока или давления или дополнять его. Для обеспечения пользователю возможности управлять функциями устройства и/или для вывода информации пользователю может быть включено устройство ввода данных. Любой компонент или комбинация компонентов могут использоваться в качестве ввода данных для управления функцией устройства. В некоторых вариантах реализации устройство ввода данных может содержать компьютер или вычислительное устройство, такое как смартфон или планшет. В частности, устройство доставки аэрозоля может быть соединено с компьютером или другим устройством с помощью проводов, например, путем использования шнура USB или аналогичного протокола. Устройство доставки аэрозоля также может осуществлять связь с компьютером или другим устройством, действующим в качестве устройства ввода данных, посредством беспроводной связи. См., например, системы и способы управления устройством посредством запроса на считывание, как описано в публикации заявки на патент США № 2016/0007561 под авторством Ampolini и др., раскрытие которой полностью включено в настоящий документ посредством ссылки. В таких вариантах реализации приложение или другая компьютерная программа могут быть использованы в сочетании с компьютером или другим вычислительным устройством для ввода команд управления в устройство доставки аэрозоля, причем такие команды управления включают, например, способность образовывать аэрозоль определенного состава путем выбора содержания никотина и/или содержания дополнительных ароматизаторов, подлежащих включению. Дополнительные характерные типы чувствительных и обнаруживающих механизмов, их структура и конфигурация, их компоненты и общие способы их работы описаны в патенте США № 5,261,424 под авторством Sprinkel, Jr., в патенте США № 5,372,148 под авторством McCafferty и др., и в PCT № WO 2010/003480 под авторством Flick, которые полностью включены в настоящий документ посредством ссылки.

[000128] В показанном варианте реализации уплотнение 210 датчика давления выполнено с возможностью закрывать датчик 240 давления для его защиты от любой жидкости и/или аэрозоля из установленного картриджа. Кроме того, уплотнение 210 датчика давления показанного варианта реализации выполнено с возможностью уплотнять проводящие штырьки 236A, 236B. Таким образом, уплотнение 210 датчика давления показанного варианта реализации может быть выполнено из силиконового каучука, каучука из нитрида бора (BN), натурального каучука, термопластичного полиуретана или другого упругого материала. В показанном варианте реализации уплотнение 208 верхнего каркаса выполнено с возможностью расположения вблизи уплотнения 210 датчика давления и над ним таким образом, что пара трубок 209A, 209B уплотнения 208 верхнего каркаса (см. ФИГ. 6) проходят через верхний каркас 206 в камеру 230 для размещения картриджа. Уплотнение 208 верхнего каркаса показанного варианта реализации также может быть выполнено из силикона, термопластичного полиуретана или другого упругого материала.

[000129] Хотя возможны другие конфигурации, дальняя концевая часть 219 печатной платы 234 включает в себя элемент 238 внешнего подключения. В различных вариантах реализации элемент 238 внешнего подключения может быть выполнен с возможностью соединения с внешним разъемом и/или установочной станцией или другим источником энергии или данных. Например, в некоторых вариантах реализации внешний разъем может содержать первый и второй концы разъема, которые могут быть соединены друг с другом соединением, которое может быть, например, шнуром переменной длины. В некоторых вариантах реализации первый конец разъема может быть выполнен с возможностью электрического и необязательно механического соединения с устройством (100, 200), а второй конец разъема может быть выполнен с возможностью подключения к компьютеру или подобному электронному устройству или подключения к источнику питания. Адаптер, включающий в себя USB разъем на одном конце и разъем для блока питания на противоположном конце, раскрыт в публикации заявки на патент США № 2014/0261495 под авторством Novak и др., которая полностью включена в настоящий документ посредством ссылки. В показанном варианте реализации стержневое уплотнение 222 выполнено с возможностью уплотнения места сопряжения между элементом 238 внешнего подключения и концевой крышкой 224. Таким образом, стержневое уплотнение 222 показанного варианта реализации может быть выполнено из силикона, термопластичного полиуретана или другого упругого материала. В показанном варианте реализации один или более штырьков элемента 238 внешнего подключения могут проходить через концевую крышку 224 управляющего устройства, как указано выше.

[000130] В различных вариантах реализации управляющее устройство может содержать один или более компонентов, выполненных с возможностью соответствия требованиям удаления газов из батарей в соответствии со стандартом UL 8139. Например, управляющее устройство может включать в себя концевую крышку, выполненную с возможностью извлечения в случае создания избыточного давления внутри оболочки управляющего устройства. В одном варианте реализации концевая крышка может включать в себя удерживающие штырьки, которые проходят по существу перпендикулярно от стенки концевой крышки. Удерживающие штырьки могут быть выполнены с возможностью сопряжения с приемными элементами (например, отверстиями) в каркасе управляющего устройства для обеспечения фрикционной посадки или посадки с натягом, которую можно преодолеть, если внутреннее давление внутри кожуха управляющего устройства превышает заданное внутреннее давление.

[000131] На ФИГ. 6 показан вид в перспективе с частичным разрезом управляющего устройства в устройстве доставки аэрозоля. В частности, на ФИГ. 6 показан вид с частичным разрезом кожуха 202, верхнего каркаса 206, уплотнения 208 верхнего каркаса, уплотнения 210 датчика давления, датчика 240 давления и нижнего каркаса 212 управляющего устройства 200. Как показано на чертеже, часть проводящих штырьков 236A, 236B управляющего компонента 214 проходят через верхний каркас 206. В частности, часть проводящих штырьков 236A, 236B показанного варианта реализации, который, как указано выше, содержит приводимые в действие пружиной контакты, проходит через углубленную поверхность 244 верхнего каркаса 206 в камеру 230 для размещения картриджа. Дополнительно, часть трубок 209A, 209B уплотнения 208 верхнего каркаса (которые образуют соответствующие уплотненные трубные каналы 211A, 211B) проходят через верхний каркас 206 и открыты в камере 230 для размещения картриджа. Как будет более подробно описано ниже независимо от ориентации установленного картриджа, проводящие штырьки 236A, 236B и одна из трубок 209A, 209B уплотнения верхнего каркаса выполнены с возможностью по существу выравнивания с соответствующими элементами установленного картриджа.

[000132] Как также показано на чертеже, верхний каркас 206 включает в себя пару магнитов 246A, 246B, которые также открыты в камере 230 для размещения картриджа. В различных вариантах реализации магниты 246A, 246B могут содержать любой тип магнитов, включая магниты из редкоземельных металлов. Например, в некоторых вариантах реализации один или более магнитов могут содержать неодимовые магниты (также известные как магниты NdFeB, NIB, или Neo). В различных вариантах реализации могут использоваться различные классы неодимовых магнитов, включая, например, классы N35, N38, N40, N42, N45, N48, N50 и/или N52. В других вариантах реализации один или более магнитов могут содержать самариево-кобальтовые магниты (также известные как магниты SmCo). В еще одних других вариантах реализации один или более магнитов могут содержать керамика-ферритовые магниты. В других вариантах реализации один или более магнитов могут содержать алюминий-никель-кобальтовые (AlNiCo) магниты. В любых их вышеприведенных вариантов реализации один или более магнитов могут содержать гальваническое покрытие и/или покрытие. Например, в некоторых вариантах реализации один или более магнитов могут быть покрыты никелем. В других вариантах реализации один или более магнитов могут быть покрыты одним или более из следующего: цинк, олово, медь, эпоксидная смола, серебро и/или золото. Например, в некоторых вариантах реализации один или более магнитов могут быть покрыты комбинацией этих материалов. Например, в одном варианте реализации один или более магнитов могут быть покрыты никелем, медью и снова никелем. В другом варианте реализации один или более магнитов могут быть покрыты никелем, медью, никелем и верхним покрытием из золота.

[000133] В показанном варианте реализации каждый магнит 246A, 246B по существу окружен соответствующим элементом 248A, 248B местоположения верхнего каркаса 206, причем установочные элементы 248A, 248B также проходят в камеру 230 для размещения картриджа. Аналогично, каждая трубка 209A, 209B уплотнения 208 верхнего каркаса по существу окружена соответствующим элементом 250A, 250B местоположения. Как будет более подробно описано ниже, один или более установочных элементов 248A, 248B, 250A, 250B верхнего каркаса 206 выполнены в виде стопорных или вертикальных установочных элементов для установленного картриджа, и, таким образом, выполнены с возможностью позиционирования картриджа 300 относительно углубленной поверхности 244 верхнего каркаса 206 управляющего устройства 200.

[000134] Как указано выше, часть картриджа 300 выполнена с возможностью соединения с камерой 230 для размещения картриджа внутреннего каркаса 206 управляющего устройства 200 таким образом, что между картриджем 300 и управляющим устройством 200 создаются механическое и электрическое соединения. В частности, когда картридж 300 показанного варианта реализации соединен с верхним каркасом 206 управляющего устройства 200, между магнитами 246A, 246B, расположенными в верхнем каркасе 206, и соответствующими элементами картриджа 300 создается магнитное соединение. Дополнительно, когда картридж 300 показанного варианта реализации соединен с внутренним каркасом 206, между парой проводящих штырьков 236A, 236B управляющего устройства 200 и соответствующими элементами картриджа 300 создается электрическое соединение. Таким образом, когда картридж 300 размещен в приемной камере 230 управляющего устройства 200, картридж 300 может быть функционально соединен с управляющим компонентом 214 и батареей 216 управляющего устройства 200. Таким образом, когда картридж 300 показанного варианта реализации соединен с управляющим устройством 200, картридж 300 механически смещен в соединение с управляющим устройством 200 таким образом, что между картриджем и управляющим устройством сохраняется электрическое соединение. Следует понимать, что для целей настоящего изобретения термин «функционально соединенный» и другие его соответствующие формы следует толковать в широком смысле для охватывания компонентов, которые напрямую соединены и/или соединены посредством одного или более дополнительных компонентов.

[000135] На ФИГ. 7 показан вид в перспективе картриджа 300, а на ФИГ. 8 показан покомпонентный вид в перспективе картриджа 300. Хотя возможны другие конфигурации, картридж 300 показанного варианта реализации в целом включает в себя мундштук 302, вставку 304 мундштука, верхнюю вставку 306 канала для аэрозоля, верхнее уплотнение 308 картриджа, емкость 310, которая образует стенку 311 емкости, нижнее уплотнение 312 картриджа, элемент 314 основания, элемент 316 для переноса жидкости (например, фитиль), нагревательный элемент 318, пару разъемов 320A, 320B нагревателя, пару O-образных уплотнительных колец 322A, 322B, пару металлических вставок 324A, 324B и концевую крышку 326. Компоновка этих компонентов показана на ФИГ. 9A и 9B, 10A и 10B. В частности, на ФИГ. 9A показан вид спереди картриджа 300, а на ФИГ. 9B показан соответствующий вид в разрезе картриджа 300. Аналогично, на ФИГ. 10A показан вид сбоку картриджа 300, а на ФИГ. 10B показан соответствующий вид в разрезе картриджа 300.

[000136] Как показано на чертежах, мундштук 302 показанного варианта реализации образует ближний конец и дальний конец, причем ближний конец мундштука 302 образует проходящее через него выходное отверстие 315. В показанном варианте реализации вставка 304 мундштука выполнена с возможностью расположения вблизи ближнего конца мундштука 302 таким образом, что она проходит через его выходное отверстие 315. В показанном варианте реализации мундштук 302 и вставка 304 мундштука могут быть выполнены из формованного полимерного материала, такого как, например, формованный пластиковый материал (например, полипропилен, акрилонитрилбутадиенстирол (ABS), полиэтилен, поликарбонат, полиамид (нейлон), ударопрочный полистирол и их комбинации), хотя возможны другие материалы. Вставка 304 мундштука показанного варианта реализации включает в себя выступающий элемент на ее нижней части таким образом, что вставка 304 мундштука может быть установлена изнутри мундштука 302 и может быть выполнена с возможностью соединения с выходным отверстием 315 с помощью плотной посадки или замковой посадки. В других вариантах реализации возможны другие способы прикрепления (например, посредством адгезивов, термической клепки (heat staking)/термической сварки, ультразвуковой сварки, тому подобное). В еще одних других вариантах реализации мундштук и вставка мундштука могут быть изготовлены с помощью формования со вставкой или опрессовывания таким образом, что мундштук 302 и вставка 304 мундштука представляют собой цельную деталь. Мундштук 302 показанного варианта реализации выполнен с возможностью прикрепления к емкости 310 посредством защелкивающихся элементов, включенных в одно или оба из мундштука 302 и емкости 310; однако возможны другие способы прикрепления (например, посредством адгезивов, термической клепки/термической сварки, ультразвуковой сварки, тому подобное).

[000137] В некоторых вариантах реализации вставка мундштука может проявлять цвет, связанный с отличительной характеристикой картриджа. Например, в некоторых вариантах реализации картридж настоящего изобретения может содержать жидкую композицию, которая включает в себя отличительную характеристику, такую как, например, конкретный ароматизатор (как обсуждается ниже), или конкретная концентрация никотина, хотя любая характеристика картриджа может считаться отличительной характеристикой. Для целей настоящего описания термин «цвет» следует толковать в широком смысле, например, охватывая любой цвет или любой оттенок того же цвета. Также следует отметить, что в некоторых вариантах реализации определенные цвета могут быть в общем связаны с конкретными отличительными характеристиками (например, зеленый цвет может быть связан с ароматом мяты, а красный цвет может быть связан с ароматом яблока); однако в других вариантах реализации определенные цвета могут быть связаны с конкретными отличительными характеристиками согласно указателю или руководству, которое может быть обеспечено или предоставлено пользователю. Примеры отличительных характеристик описаны в заявке на патент США № 16/171,920, озаглавленной «Устройство доставки аэрозоля с индикатором аромата», которая полностью включена в настоящий документ посредством ссылки.

[000138] Емкость 310 показанного варианта реализации образует ближний конец и дальний конец, причем мундштук 302 выполнен с возможностью взаимодействия с ближним концом емкости 310, а донная крышка 326 выполнена с возможностью взаимодействия с дальним концом емкости 310. В показанном варианте реализации емкость 310 также образует полость 328 резервуара, которая включает в себя закрытый ближний конец и открытый дальний конец. Таким образом, полость 328 резервуара емкости 310 выполнена с возможностью содержания в ней жидкой композиции (например, электронной жидкости или композиции предшественника аэрозоля). Закрытый ближний конец полости 328 резервуара обеспечивает возможность создания надежного уплотнения на верхней стороне столба жидкой композиции. Это может предотвратить просачивание/попадание воздуха в полость резервуара с верхнего конца, когда картридж удерживается вертикально. Это также может предотвратить попадание воздуха из верхней части столба жидкой композиции, что может создать разрежение и может снизить вероятность утечки жидкой композиции из нижней части емкости через элемент для переноса жидкости или другой проход.

[000139] Хотя возможны другие конфигурации, в показанном варианте реализации пара внутренних проточных трубок 333A, 333B для аэрозоля образованы на противоположных сторонах полости 328 резервуара емкости 310. В случае емкости 310, сформованной под давлением, внутренние проточные трубки 333A, 333B для аэрозоля выполнены с возможностью формования в ней. Как будет более подробно описано ниже, аэрозоль, вырабатываемый в испарительной камере картриджа 300, выполнен с возможностью перемещения через проточные трубки 333A, 333B для аэрозоля для доставки пользователю.

[000140] В показанном варианте реализации стенка 311 емкости выполнена прозрачной или полупрозрачной, так что содержащаяся в ней жидкая композиция видна снаружи. Таким образом, в показанном варианте реализации вся стенка 311 емкости выполнена прозрачной или полупрозрачной. В качестве альтернативы, в некоторых вариантах реализации только часть стенки емкости или только одна сторона стенки емкости может быть прозрачной или полупрозрачной, в то время как оставшиеся части стенки емкости могут быть по существу непрозрачными. В других вариантах реализации стенка емкости может быть по существу непрозрачной, а полоса, проходящая от ближнего конца емкости до дальнего конца емкости, может быть прозрачной или полупрозрачной. В дополнительных вариантах реализации стенка емкости может быть цветной. В некоторых вариантах реализации цвет может быть сконфигурирован так, чтобы жидкая композиция внутри емкости все еще была видна, например, за счет использования прозрачной или полупрозрачной наружной стенки емкости. В других вариантах реализации стенка емкости может быть выполнена так, что наружная стенка емкости имеет по существу непрозрачный цвет. В показанном варианте реализации емкость 310 может быть выполнена из формованного полимерного материала, такого как, например, формованный пластиковый материал (например, сополиэфирный материал, такой как, например, сополиэфир Tritan™, акрилонитрилбутадиенстирол (ABS), полиэтилен, поликарбонат, полиамид (нейлон), ударопрочный полистирол, полипропилен и их комбинации), хотя возможны другие материалы, в том числе стекло.

[000141] Индикаторное окно 232 показанного варианта реализации управляющего устройства 200 выполнено так, что по меньшей мере часть емкости 310 и по меньшей мере часть донной крышки 326 видны при взаимодействии картриджа 300 с управляющим устройством 200. Как указано выше, в некоторых вариантах реализации по меньшей мере часть стенки 311 емкости может быть выполнена по меньшей мере частично прозрачной или полупрозрачной, так что содержащаяся в ней жидкая композиция видна снаружи. Таким образом, относительное количество любой жидкой композиции, присутствующей в емкости 310, может быть видно через индикаторное окно 232 при взаимодействии картриджа 300 с управляющим устройством 200. Как показано на ФИГ. 1-6, индикаторное окно 232 показанного варианта реализации расположено возле ближнего конца управляющего устройства 200 и выполнено в виде удлиненного выреза овальной формы в наружной стенке 204 кожуха 202 и верхнем каркасе 206 управляющего устройства 200. Следует понимать, что в других вариантах реализации индикаторное окно может иметь любые другие формы и/или местоположения. Например, в некоторых вариантах реализации индикаторное окно может быть выполнено в виде углубления, проходящего от ближнего конца наружной стенки управляющего устройства на расстояние к дальнему концу устройства. В еще одних других вариантах реализации индикаторное окно может быть выполнено так, чтобы не иметь каких-либо открытых границ и, таким образом, может явно исключать конфигурацию с углублением, как указано выше. В некоторых вариантах реализации индикаторное окно может быть полностью открытым, а в других вариантах реализации индикаторное окно может иметь прозрачный элемент (например, из стекла или пластика), расположенный в отверстии, образованном окном, или закрывающий окно на одной или обеих из внутренней поверхности и наружной поверхности наружной стенки управляющего устройства. Следует понимать, что в некоторых вариантах реализации индикаторное окно может быть частично образовано картриджем и частично управляющим устройством. Например, в некоторых вариантах реализации картридж может содержать часть индикаторного окна (например, верхнюю часть индикаторного окна), а управляющее устройство может содержать отдельную часть индикаторного окна (например, нижнюю часть индикаторного окна).

[000142] Хотя возможны другие конфигурации, в показанном варианте реализации ближний конец емкости 310 выполнен с возможностью приема верхнего уплотнения 308 картриджа, которое выполнено с возможностью образования по существу воздухонепроницаемого и непроницаемого для жидкости уплотнения между емкостью 310 и мундштуком 302. Таким образом, верхнее уплотнение 308 картриджа может быть выполнено из силиконового каучука, каучука из нитрида бора (BN), натурального каучука, термопластичного полиуретана или другого упругого материала. В показанном варианте реализации верхнее уплотнение 308 картриджа также выполнено с возможностью приема и уплотнения верхней вставки 306 канала для аэрозоля (см. также ФИГ. 11).

[000143] Для систем доставки аэрозоля, которые охарактеризованы как электронные сигареты, композиция предшественника аэрозоля может включать табак или компоненты, полученные из табака. С одной стороны, табак может быть представлен в виде частей или кусочков табака, таких как тонкоизмельченная, измельченная или порошкообразная табачная пластинка. Могут быть включены табачные шарики, пеллеты или другие твердые формы, например, как описано в публикации заявки на патент США № 2015/0335070 под авторством Sears и др., раскрытие которой включено в настоящий документ посредством ссылки. С другой стороны, табак может быть представлен в форме экстракта, такого как высушенный распылением экстракт, который включает в себя многие водорастворимые компоненты табака. В качестве альтернативы, табачные экстракты могут иметь форму экстрактов с относительно высоким содержанием никотина, которые также содержат незначительные количества других экстрагированных компонентов, полученных из табака. В другом отношении компоненты, полученные из табака, могут быть предоставлены в относительно чистой форме, такие как определенные ароматизирующие вещества, которые получены из табака. С одной стороны, компонент, который получают из табака и который можно использовать в высокоочищенной или по существу чистой форме, представляет собой никотин (например, никотин фармацевтической степени чистоты).

[000144] В показанном варианте реализации жидкая композиция, иногда называемая композицией предшественника аэрозоля, композицией предшественника пара или «электронной жидкостью», может содержать различные компоненты, включая, в качестве примера, многоатомный спирт (например, глицерин, пропиленгликоль или их смесь), никотин, табак, экстракт табака и/или ароматизаторы. Характерные типы компонентов и составов предшественника аэрозоля также известны и охарактеризованы в патенте США № 7,217,320 под авторством Robinson и в публикациях заявок на патент США № 2013/0008457 под авторством Zheng и др.; № 2013/0213417 под авторством Chong и № 2014/0060554 под авторством Collett и др.; № 2015/0020823 под авторством Lipowicz и др.; и № 2015/0020830 под авторством Koller, а также WO 2014/182736 под авторством Bowen и др., раскрытия которых включены в настоящий документ посредством ссылки. Другие предшественники аэрозоля, которые могут быть использованы, включают предшественники аэрозоля, которые включены в продукты VUSE® компании R. J. Reynolds Vapor Company, в продукты BLUTM компании Fontem Ventures B.V., в продукт MISTIC MENTHOL компании Mistic Ecigs, продукты MARK TEN компании Nu Mark LLC, продукт JUUL компании Juul Labs, Inc. и в продукты VYPE компании CN Creative Ltd. Также желательны так называемые «дымовые соки» для электронных сигарет, которые доступны от компании Johnson Creek Enterprises LLC. Еще одни дополнительные примеры композиций предшественника аэрозоля продаются под товарными знаками BLACK NOTE, COSMIC FOG, THE MILKMAN E-LIQUID, FIVE PAWNS, THE VAPOR CHEF, VAPE WILD, BOOSTED, THE STEAM FACTORY, MECH SAUCE, CASEY JONES MAINLINE RESERVE, MITTEN VAPORS, DR. CRIMMY’S V-LIQUID, SMILEY E LIQUID, BEANTOWN VAPOR, CUTTWOOD, CYCLOPS VAPOR, SICBOY, GOOD LIFE VAPOR, TELEOS, PINUP VAPORS, SPACE JAM, MT. BAKER VAPOR и JIMMY THE JUICE MAN.

[000145] Количество предшественника аэрозоля, который включен в систему доставки аэрозоля, является таким, что вырабатывающее аэрозоль средство обладает приемлемыми сенсорными и требуемыми эксплуатационными характеристиками. Например, особенно предпочтительно, чтобы для обеспечения выработки видимого основного аэрозоля было использовано достаточное количество материала, образующего аэрозоль (например, глицерин и/или пропиленгликоль), что во многих отношениях напоминает появление табачного дыма. Количество предшественника аэрозоля внутри вырабатывающей аэрозоль системы может зависеть от факторов, таких как количество затяжек, желаемых на вырабатывающем аэрозоль средстве. В показанном варианте реализации полость 328 резервуара выполнена с возможностью удержания приблизительно 1,5 мл композиции предшественника аэрозоля. В других вариантах реализации полость 328 резервуара выполнена с возможностью удержания примерно 1 мл или более, примерно 2 мл или более, примерно 5 мл или более или примерно 10 мл или более композиции предшественника аэрозоля.

[000146] В некоторых вариантах реализации жидкая композиция может содержать один или более ароматизаторов. Используемая в настоящем документе ссылка на «ароматизатор» относится к соединениям или компонентам, которые могут быть аэрозолизованы или доставлены пользователю, и которые передают сенсорный опыт в отношении вкуса и/или аромата. Примеры ароматизаторов включают, помимо прочего, ванилин, этилванилин, крем, чай, кофе, фрукты (например, яблоко, вишня, клубника, персик и цитрусовые ароматизаторы, включающие лайм и лимон), клен, ментол, мята, перечная мята, колосистая мята, грушанка, мускатный орех, гвоздика, лаванда, кардамон, имбирь, мед, анис, шалфей, розмарин, гибискус, шиповник, мате, гайюса, ханибуш, ройбуш, эриодиктион калифорнийский, бакопа моньери, гинко билоба, витания снотворная, корица, сандаловое дерево, жасмин, каскаролла, какао, лакрица и ароматизирующие вещества и добавки типа и характера, традиционно используемые для ароматизации сигаретного, сигарного табака и табака для трубок. Кроме того, могут быть использованы сиропы, например, кукурузный сироп с высоким содержанием фруктозы. Примеры полученных из растений композиций, которые могут быть пригодными, описаны в патенте США № 9,107,453 и в публикации заявки на патент США № 2012/0152265 под авторством Dube и др., раскрытия которых полностью включены в настоящий документ посредством ссылки. Выбор таких дополнительных компонентов варьируется в зависимости от таких факторов, как сенсорные характеристики, которые желательны для курительного изделия, и настоящее изобретение охватывает любые такие дополнительные компоненты, которые являются совершенно очевидными для специалистов в области табака и относящихся к табаку или полученных из табака продуктов. См.: например, Gutcho, Tobacco Flavoring Substances and Methods, Noyes Data Corp. (1972), а также Leffingwell и др., Tobacco Flavoring for Smoking Products (1972), описание которых полностью включено в настоящий документ посредством ссылки. Следует понимать, что упоминание ароматизатора не должно ограничиваться каким-либо одним ароматизатором, как описано выше, и фактически может представлять собой комбинацию одного или более ароматизаторов.

[000147] Как показано на чертежах, картридж 300 показанного варианта реализации также включает в себя элемент 314 основания, который выполнен с возможностью взаимодействия с открытым дальним концом полости 328 резервуара емкости 310 и его закрытия. Нижнее уплотнение 312 показанного варианта реализации выполнено с возможностью образования по существу воздухонепроницаемого и непроницаемого для жидкости уплотнения между нижней частью емкости 310 и донной крышкой 326 (см. также ФИГ. 11). В частности, нижнее уплотнение 312 выполнено с возможностью расположения внутри канавки на наружной поверхности элемента 314 основания так, чтобы способствовать по существу воздухонепроницаемому и непроницаемому для жидкости уплотнению между элементом 314 основания и емкостью 310. В различных вариантах реализации нижнее уплотнение 312 картриджа может быть выполнено из силиконового каучука, каучука из нитрида бора (BN), натурального каучука, термопластичного полиуретана или другого упругого материала. В показанном варианте реализации элемент 314 основания может быть выполнен из формованного полимерного материала, такого как, например, формованный пластиковый материал (например, акрилонитрилбутадиенстирол (ABS), полиэтилен, поликарбонат, полиамид (нейлон), ударопрочный полистирол, полипропилен и их комбинации), хотя возможны другие материалы. Элемент 314 основания показанного варианта реализации также включает в себя множество щелей 335 (см. также ФИГ. 11), которые выполнены с возможностью обеспечения проходов для потока жидкости для жидкой композиции, содержащейся в полости 328 резервуара емкости 310, чтобы способствовать переносу жидкости к элементу 316 для переноса жидкости. В некоторых вариантах реализации щели 335 могут также обеспечивать удержание некоторой жидкости, даже когда непрерывный объем жидкой композиции в полости 328 резервуара не находится в контакте с элементом 314 основания (так, например, когда устройство 100 доставки аэрозоля перевернуто).

[000148] Как показано на чертежах, элемент 316 для переноса жидкости расположен внутри элемента 314 основания и проходит между жидкой композицией в полости 328 резервуара и нагревательным элементом 318 (см. также ФИГ. 11). В показанном варианте реализации элемент 316 для переноса жидкости образован из хлопкового материала и при установке в картридж 300 имеет криволинейную форму. Однако в других вариантах реализации элемент 316 для переноса жидкости может иметь другие формы и может быть выполнен из разнообразных материалов, выполненных с возможностью переноса жидкости, например, за счет капиллярного действия. Например, в некоторых вариантах реализации элемент для переноса жидкости может быть образован из волокнистых материалов (например, органического хлопка, ацетилцеллюлозы, регенерированной целлюлозной ткани, стекловолокна), пористой керамики, пористого углерода, графита, пористого стекла, спеченных стеклянных шариков, спеченных керамических шариков, капиллярных трубок или тому подобное. В других вариантах реализации элемент для переноса жидкости может быть любым материалом, который содержит сеть открытых пор (т.е. множество пор, которые связаны между собой так, что текучая среда может протекать из одной поры в другую во множестве направлений через элемент). Как далее описано в настоящем документе, некоторые варианты реализации раскрытия настоящего изобретения могут, в частности, относиться к использованию неволокнистых элементов для переноса. Таким образом, волокнистые элементы для переноса могут быть явным образом исключены. В качестве альтернативы, могут быть использованы комбинации волокнистых элементов для переноса и неволокнистых элементов для переноса. Характерные типы подложек, резервуаров или других компонентов для поддержки предшественника аэрозоля описаны в патенте США № 8,528,569 под авторством Newton, в публикациях заявок на патент США № 2014/0261487 под авторством Chapman и др., № 2014/0059780 под авторством Davis и др., и в публикации заявки на патент США № 2015/0216232 под авторством Bless и др., которые полностью включены в настоящий документ посредством ссылки. Также различные впитывающие материалы, а также конструкция и работа данных впитывающих материалов в определенных типах электронных сигарет приведены в патенте США № 8,910,640 под авторством Sears и др., который полностью включен в настоящий документ посредством ссылки. В некоторых вариантах реализации элемент для переноса текучей среды может быть частично или полностью образован из пористого монолита, такого как пористая керамика, пористое стекло или тому подобное. Примеры монолитных материалов, подходящих для использования в соответствии с вариантами реализации настоящего раскрытия, описаны, например, в заявке на патент США № 14/988,109, поданной 5 января 2016 г., и в патенте США № 2014/0123989 под авторством LaMothe, раскрытия которых полностью включены в настоящий документ посредством ссылки.

[000149] Как показано на чертежах, нагревательный элемент 318 показанного варианта реализации также выполнен с возможностью расположения внутри элемент 314 основания. В частности, нагревательный элемент 318 показанного варианта реализации содержит нагревательный элемент, который имеет по существу плоский профиль (например, изначально образованный в виде по существу плоского элемента). Хотя другие варианты реализации могут отличаться, в показанном варианте реализации нагревательный элемент 318 содержит первый конец, второй конец и контур нагревателя, соединяющий первый конец и второй конец. В частности, контур нагревателя показанного варианта реализации содержит змеевидный узор из дорожек нагревателя, которые соединены на его соответствующих концах и которые проходят по существу поперек продольной оси нагревательного элемента для соединения первого конца и второго конца. В то время как в некоторых вариантах реализации дорожки нагревателя могут быть твердыми, дорожки нагревателя показанного варианта реализации содержат множество раздельных дорожек. В показанном варианте реализации кромки нагревательного элемента являются по существу твердыми, а множество раздельных дорожек расположены в центральной области нагревательного элемента. Таким образом, контур нагревателя показанного варианта реализации может быть выполнен с возможностью концентрации тепла в области нагревательного элемента, выполненного с возможностью нахождения в контакте с элементом 316 для переноса жидкости.

[000150] Хотя в некоторых вариантах реализации нагревательный элемент может сохранять по существу плоский профиль при установке в картридж, когда нагревательный элемент 318 показанного варианта реализации установлен в картридж 300, он имеет криволинейную или дугообразную форму, соответствующую криволинейной форме элемента 316 для переноса жидкости (см. также ФИГ. 11). Таким образом, нагревательный элемент 318 в установленном положении контактирует с нижней поверхностью элемента 316 для переноса жидкости. В показанном варианте реализации криволинейная форма плоского нагревательного элемента 318 может обеспечивать большое отношение площади поперечного сечения потока к длине пути потока через элемент 316 для переноса жидкости. Это может обеспечивать повышенную производительность в отношении доставки жидкой композиции к элементу 316 для переноса жидкости. При установке кромки нагревательного элемента 318 выполнены с возможностью взаимодействия с элементом 314 основания таким образом, что нагревательный элемент 318 сохраняет свою криволинейную форму. Таким образом, кривизна нагревательного элемента 318 может также обеспечивать сжимающую силу против элемента 316 для переноса жидкости. Дополнительно, сила возврата пружины нагревательного элемента 318 обеспечивает возможность расположения кромок нагревательного элемента 318 в элементе 314 основания или их блокировки, что может уменьшить или исключить любую потребность в дополнительных элементах, выполненных с возможностью удержания нагревательного элемента 318 в элементе 314 основания с другой стороны. Установленная кривизна нагревательного элемента 318 может также смещать отклонение нагревательного элемента 318, которое может возникнуть при тепловом расширении в направлении элемента 316 для переноса жидкости, таким образом помогая поддерживать термический контакт между нагревательным элементом 318 и элементом 316 для переноса жидкости. В показанном варианте реализации элемент 316 для переноса жидкости и нагревательный элемент 318 содержат нагревательный узел 334, который вместе с элементом 314 основания и донной крышкой 326 образуют испарительную камеру 332.

[000151] Следует отметить, что некоторые варианты реализации необязательно должны включать нагревательный узел, а напротив могут включать в себя узел атомизации, выполненный с возможностью генерирования аэрозоля другим способом. Неокторые примеры узлов атомизации, которые вырабатывают аэрозоль другими способами, могут быть найдены, например, в заявке США № 16/544,326, поданной 18 августа 2019 года и озаглавленной «Съемный узел атомизации для устройства доставки аэрозоля», которая полностью включена в настоящий документ посредством ссылки.

[000152] В показанном варианте реализации нагревательный элемент 318 может быть выполнен из металлического материала, такого как нержавеющая сталь, в том числе, без ограничения, нержавеющая сталь марки 316L, 316, 304 или 304L. В других вариантах реализации нагревательный узел может быть выполнен из другого материала, такого как, например, фехраль (FeCrAl), нихром, дисилицид молибдена (MoSi2), силицид молибдена (MoSi), дисилицид молибдена легированный алюминием (Mo(Si,Al)2), титан, платина, серебро, палладий, сплавы серебра и палладия, графит и материалы на основе графита (например, пеноматериалы и нити на основе углерода). В дополнительных вариантах реализации нагревательный элемент может быть образован из проводящих чернил, диоксида кремния с примесью бора и/или керамики (например, керамику с положительным или отрицательным температурным коэффициентом). Также могут быть использованы другие типы нагревателей, такие как лазерные диоды или микронагреватели. Лазерный диод может быть выполнен с возможностью подачи электромагнитного излучения с определенной длиной волны или диапазоном длин волн, который может быть настроен на испарение композиции предшественника аэрозоля и/или настроен на нагрев элемента для переноса жидкости, посредством которого композиция предшественника аэрозоля может быть обеспечена для испарения. Лазерный диод, в частности, может быть расположен так, чтобы подавать электромагнитное излучение внутри камеры, и камера может быть выполнена с возможностью улавливать излучение (например, черное тело или белое тело). Подходящие микронагреватели описаны в патенте США № 8,881,737 под авторством Collett и др., который полностью включен в настоящий документ посредством ссылки. Например, микронагреватели могут содержать подложку (например, кварц, диоксид кремния) с дорожкой нагревателя на ней (например, резистивный элемент, такой как Ag, Pd, Ti, Pt, Pt/Ti, кремний с примесью бора или другие металлы или металлические сплавы), которые могут быть напечатаны или иным образом нанесены на подложку. Пассивирующий слой (например, оксид алюминия или диоксид кремния) может быть нанесен поверх дорожки нагревателя. Другие нагреватели описаны в публикации заявки на патент США № 2016/0345633 под авторством DePiano и др., которая полностью включена в настоящий документ посредством ссылки.

[000153] Хотя в других вариантах реализации могут быть обеспечены дополнительные и/или отличающиеся контактные элементы, нагревательный элемент 318 показанного варианта реализации включает в себя пару контактных отверстий 331A, 331B, которые выполнены с возможностью соединения нагревательного элемента 318 с разъемами 320A, 320B нагревателя картриджа 300. В показанном варианте реализации разъемы 320A, 320B нагревателя выполнены из проводящего материала и имеют гальваническое покрытие из никеля и/или золота. Примеры проводящих материалов могут включать, без ограничения, медь, алюминий, платину, золото, серебро, железо, сталь, латунь, бронзу, графит, проводящие керамические материалы или любую их комбинацию. В показанном варианте реализации контактные отверстия 331A, 331B выполнены так, чтобы иметь внутренний диаметр, который меньше внешнего диаметра ответных частей разъемов 320A, 320B нагревателя. В некоторых вариантах реализации контактные отверстия могут содержать один или более элементов (например, один или более пальцев или удлинений), которые создают эффективный внутренний диаметр, который меньше внешнего диаметра ответной части разъемов 320A, 320B нагревателя. Таким образом, контактные отверстия 331A, 331B нагревательного элемента 318 могут создавать посадку с натягом с верхними концами разъемов 320A, 320B нагревателя таким образом, что нагревательный элемент 318 может сохранять электрический контакт с разъемами 320A, 320B нагревателя. В показанном варианте реализации нижний конец разъемов 320A, 320B нагревателя уплотнены вокруг их соответствующих периферийных поверхностей парой O-образных уплотнительных колец 322A, 322B, которые выполнены с возможностью образования по существу воздухонепроницаемого и непроницаемого для жидкости уплотнения между разъемами 320A, 320B нагревателя и донной крышкой 326. Таким образом, O-образное уплотнительное кольцо 322A, 322B показанного варианта реализации может быть выполнено из силиконового каучука, каучука из нитрида бора (BN), натурального каучука, термопластичного полиуретана или другого упругого материала.

[000154] Донная крышка 326 показанного варианта реализации выполнена с возможностью прикрепления к дальнему концу емкости 310 посредством защелкивающихся элементов, включенных в одно или оба из донной крышки 326 и емкости 310; однако возможны другие способы прикрепления (например, посредством адгезивов, термической клепки/термической сварки, ультразвуковой сварки, тому подобное). В показанном варианте реализации донная крышка 326 картриджа 300 включает в себя впускной канал 330 для воздуха картриджа, который расположен в приблизительном центре нижней поверхности донной крышки 326. Хотя возможны другие конфигурации, в показанном варианте реализации впускной канал 330 для воздуха картриджа имеет форму сопла. В частности, впускной канал 330 для воздуха картриджа показанного варианта реализации включает в себя первую часть (вблизи нижней поверхности донной крышки 326), которая имеет по существу цилиндрическую форму, и вторую часть, которая имеет по существу коническую форму и приводит к испарительной камере 332. Таким образом, внутренний диаметр впускного канала 330 для воздуха картриджа уменьшается, прежде чем привести к испарительной камере 332. Эта конфигурация может помочь сохранить впускной канал 330 для воздуха относительно свободным от скоплений жидкости, ведущей в испарительную камеру 332.

[000155] Хотя возможны другие конфигурации, картридж 300 показанного варианта реализации также включает в себя пару металлических вставок 324A, 324B, которые расположены в донной крышке 326 и выполнены с возможностью быть открытыми через их нижнюю поверхность. В некоторых вариантах реализации металлические вставки 324A, 324B выполнены с возможностью соединения с донной крышкой 326 с плотной или замковой посадкой. В других вариантах реализации металлические вставки могут являться продуктом процесса формования со вставкой таким образом, что донная крышка 326 и металлические вставки 324A, 324B образуют цельную деталь. В показанном варианте реализации металлические вставки 324A, 324B содержат любой материал, выполненный с возможностью прикрепления с помощью магнита, такого как различные ферромагнитные материалы, включая, без ограничения, железо, никель, кобальт, сплавы, такие как сталь, и/или любую их комбинацию.

[000156] Как указано выше, когда картридж 300 соединен с камерой 230 для размещения картриджа управляющего устройства 200 таким образом, что между картриджем 300 и управляющим устройством 200 создаются механическое и электрическое соединения. В частности, когда картридж 300 показанного варианта реализации соединен с верхним каркасом 206 управляющего устройства 200, между магнитами 246A, 246B, расположенными в верхнем каркасе 206, и металлическими вставками 324A, 324B, расположенными в донной крышке 326 картриджа 300, создается магнитное соединение. Дополнительно, когда картридж 300 показанного варианта реализации соединен с внутренним каркасом 206, между парой проводящих штырьков 236A, 236B управляющего устройства 200 и разъемами 320A, 320B нагревателя картриджа 300 создается электрическое соединение. Таким образом, когда картридж 300 показанного варианта реализации соединен с управляющим устройством 200, картридж 300 механически смещен в соединение с управляющим устройством 200 таким образом, что между картриджем 300 (и, в частности, нагревательным узлом 334) и управляющим устройством (и, в частности, управляющим компонентом 214 и батареей 216) сохраняется электрическое соединение.

[000157] Когда картридж 300 показанного варианта реализации соединен с внутренним каркасом 200, электрическое соединение между управляющим устройством 200 и нагревательным элементом 318 картриджа 300 (посредством проводящих штырьков 236A, 236B управляющего устройства 200 и разъемами 320A, 320B нагревателя картриджа) обеспечивает возможность направления управляющим корпусом 200 электрического тока к нагревательному элементу 318. В показанном варианте реализации это может произойти при обнаружении затяжки на устройстве 100 доставки аэрозоля (или в других вариантах реализации посредством приведения в действие пользователем, таким как, например, посредством нажимной кнопки). Когда пользователь аэрозольного устройства 100 показанного варианта реализации затягивается на мундштуке 302, входящий воздушный поток направляется в устройство 100 через зазор 400 (см. ФИГ. 11) между картриджем 300 (например, наружной стенкой картриджа 300) и управляющим устройством 200 (например, внутренней стенкой управляющего устройства 200, образующей его приемную камеру 230).

[000158] В показанном варианте реализации зазор 400 содержит периферийный зазор, который проходит вокруг по существу всей периферии картриджа 300. Следует понимать, что в других вариантах реализации зазор не обязательно должен проходить вокруг всей периферии картриджа, например, в некоторых вариантах реализации зазор может содержать один или более зазоров, которые проходят вокруг части периферии картриджа, а не вокруг всей периферии, а в некоторых вариантах реализации зазор может содержать одно или более отдельных отверстий. Как показано на чертежах, зазор 400 начинается в месте сопряжения между наружной поверхностью картриджа 300 и внутренней поверхностью управляющего устройства 200. В частности, зазор 400 начинается в месте сопряжения наружной поверхности мундштука 302 картриджа 300 и верхней кромки наружной стенки 204 кожуха 202 управляющего устройства 200. Однако в других вариантах реализации зазор может начинаться в другом месте сопряжения между картриджем и управляющим устройством. Например, в одном варианте реализации зазор начинается в месте сопряжения между наружной поверхностью картриджа ниже мундштука и внутренней поверхностью управляющего устройства. Хотя другие варианты реализации могут отличаться, в показанном варианте реализации размер отверстия, образованного верхней кромкой наружной стенки кожуха 202 больше, чем наружная периферийная поверхность мундштука 302, так что максимальный периметр картриджа 300 полностью размещен в приемной камере 230. Дополнительно, как показано на ФИГ. 11, когда картридж 300 показанного варианта реализации соединен с управляющим устройством 200, часть мундштука 302 проходит ниже верхней кромки наружной стенки кожуха 202 в приемную камеру 230.

[000159] В показанном варианте реализации зазор 400 между картриджем 300 и управляющим устройством 200 устанавливается и поддерживается элементами картриджа 300 и управляющего устройства 200. Хотя возможны другие конфигурации, верхний каркас 206 показанного варианта реализации включает в себя множество выпуклостей 260 (см. ФИГ. 6), которые расположены на расстоянии вокруг внутренней поверхности верхнего каркаса 206 и которые выполнены с возможностью бокового позиционирования картриджа 300. В показанном варианте реализации множество выпуклостей 260 содержит множество возвышающихся удлиненных выступов, которые проходят от приблизительного верха верхнего каркаса 206 к его углубленной поверхности 244. Когда картридж 300 показанного варианта реализации соединен с управляющим устройством 200, множество выпуклостей 260 верхнего каркаса 206 контактируют с наружной поверхностью картриджа 300 (и, в частности, с наружной поверхностью мундштука 302 и/или наружной поверхностью емкости 310 и/или наружной поверхностью донной крышки 326). Таким образом, выпуклости 260 позиционируют картридж 300 сбоку относительно верхнего каркаса 206, тем самым устанавливая и сохраняя зазор 400. Следует понимать, что в других вариантах реализации выпуклости могут принимать другие формы (в том числе, например, одной или более неровностей) и могут располагаться на одном или более компонентах картриджа, а не на управляющем устройстве (или в дополнение к нему).

[000160] При осуществлении пользователем затяжки на устройстве 100, воздух, который входит в зазор 400 между картриджем 300 и управляющим устройством 200, перемещается вниз по внешней стороне картриджа 300 и ниже его донной крышки 326. В показанном варианте реализации обеспечена возможность перемещения входящего воздуха ниже донной крышки 326 из-за вертикального положения картриджа 300 по отношению к нижней части камеры 230 для размещения картриджа. В частности, вертикальное положение картриджа 300 показанного варианта реализации устанавливается с использованием одного или более установочных элементов 248A, 248B, 250A, 250B, которые проходят вверх от углубленной поверхности 244 верхнего каркаса 206, по меньшей мере один из которых выполнен с возможностью контакта с нижней поверхностью донной крышки 326, когда картридж 300 соединен с управляющим устройством 200. Таким образом, когда картридж 300 размещен в управляющем устройстве 200, зазор между картриджем 300 и управляющим устройством 200 также устанавливается между нижней частью донной крышки 326 и углубленной поверхностью 244 верхнего каркаса 206.

[000161] Как указано выше, хотя возможны другие конфигурации, донная крышка 326 показанного варианта реализации включает в себя впускной канал 330, который расположен в приблизительном центре нижней поверхности донной крышки 326. Поскольку зазор установлен между нижней частью донной крышки 326 и углубленной поверхностью 244 верхнего каркаса 206, входящий воздух, который перемещается по внешней стороне картриджа 300 и ниже донной крышки 326, входит в картридж 300 через впускной канал 330 донной крышки 326. Воздух, который входит через впускной канал 330, затем входит в испарительную камеру 332 картриджа 300, как показано началом обозначенных стрелками путей потока, показанных на ФИГ. 11-13. По мере втягивания воздуха через впускной канал 330 в картридж 300, датчик 240 давления управляющего устройства 200 регистрирует затяжку. В показанном варианте реализации датчик 240 давления может обнаруживать затяжку путем определения падения давления в картридже 300. Падение давления в картридже 300 показанного варианта реализации передается на датчик 240 давления через единственный канал 342 противодавления, который образован в донной крышке 326 картриджа 300. Пара трубок 209A, 209B уплотнения 208 верхнего каркаса управляющего устройства 200 выполнены таким образом, что независимо от поворотной ориентации установленного картриджа 300, когда картридж 300 соединен с управляющим устройством 200, один из уплотненных трубных каналов 211A, 211B трубок 209A, 209B уплотнения верхнего каркаса будет по существу выровнен с каналом 342 противодавления картриджа 300, как показано на ФИГ. 11. В показанном варианте реализации полость, образованная уплотнением 210 датчика давления и нижней частью уплотнения 208 верхнего каркаса (с которым сообщается канал 342 давления, когда картридж 300 соединен с управляющим устройством), представляет собой по существу герметичную полость. Во время затяжки на устройстве 100 показанного варианта реализации поток воздуха через канал 342 давления практически отсутствует или совсем отсутствует, и, таким образом, канал 342 давления действует как линия статического давления, тем самым существенно не влияя на падение давления в системе.

[000162] При обнаружении затяжки датчиком 240 давления управляющий компонент 214 направляет ток через нагревательный элемент 318 для нагрева нагревательного элемента 318. По мере нагрева нагревательного элемента 318 по меньшей мере часть жидкой композиции, содержащейся в элементе 316 для переноса жидкости, испаряется в испарительной камере 332. Соответственно, вырабатываемый в испарительной камере 332 аэрозоль может затем направляться пользователю. В частности, когда воздух входит в картридж 300 через впускной канал 330 для воздуха, воздух проходит через испарительную камеру 332, в которой он сталкивается с нагревательным элементом 318 по существу перпендикулярно ему, и смешивается с испарившейся жидкой композицией, превращаясь в аэрозоль. Из-за геометрии испарительной камеры 332 и донной крышки 326 аэрозоль разделяется на два отдельных пути, которые проходят через внутреннюю часть донной крышки 326 и затем через проточные трубки 333A, 333B для аэрозоля, которые образованы на противоположных сторонах полости 328 резервуара емкости 310 (см. ФИГ. 12B и 13). Эта относительно непростая конфигурация может увеличить эффективную длину пути потока и площадь отвода тепла, тем самым обеспечивая повышенное охлаждение потока аэрозоля до того, как он достигнет пользователя. Как показано на чертежах, два пути для аэрозоля сходятся на ближнем конце емкости 310 и под верхней вставкой 306 канала для аэрозоля. Затем повторно объединенный аэрозоль проходит через верхнюю вставку 306 канала для аэрозоля и выходит из выходного отверстия 315 мундштука 300 к пользователю. Следует понимать, что проходы для аэрозоля ниже по потоку от впускного канала 330 для воздуха имеют увеличенный размер, чтобы минимизировать любое дополнительное падение давления в системе, создаваемое этими проходами. Таким образом, устройство выполнено таким образом, что наибольшая часть падения давления в системе присутствует в местоположении канала 342 давления, чтобы максимизировать «сигнал» давления, предоставляемый на датчик 240 давления.

[000163] Хотя возможны другие конфигурации, в показанном варианте реализации верхняя вставка 306 канала для аэрозоля выполнена с возможностью абсорбировать жидкость, образованную за счет осаждения и/или конденсации из аэрозоля, образованного в испарительной камере 332, и выполнена с возможностью иметь жесткие или полужесткие свойства. Таким образом, верхняя вставка 306 канала для аэрозоля показанного варианта реализации может быть выполнена из волокнистого материала, материала со спеченными шариками или вспененного материала с открытыми порами. Таким образом, верхняя вставка 306 канала для аэрозоля может быть выполнена с возможностью прикрепления к мундштуку с плотной или замковой посадкой. Верхняя вставка 306 канала для аэрозоля также выполнена с возможностью предотвращения выхода скопления жидкости из картриджа 300 через мундштук 302. Дополнительно, верхняя вставка 306 канала для аэрозоля расположена таким образом, что вырабатываемый в испарительной камере 332 аэрозоль проходит через вставку 306 непосредственно перед выходом из картриджа 300. В показанном варианте реализации внутренняя полость верхней вставки 306 канала для аэрозоля может служить в качестве камеры охлаждения, внутри которой может быть обеспечена возможность расширения образовавшегося аэрозоля и/или возможность охлаждения перед прохождением через выходное отверстие 315. В некоторых вариантах реализации испарительная камера 332 и камера охлаждения могут быть выполнены с возможностью иметь заданное относительное объемное отношение.

[000164] На ФИГ. 14 показан покомпонентный вид в перспективе управляющего устройства в устройстве доставки аэрозоля согласно другому примеру реализации настоящего изобретения. Как показано на чертеже, управляющее устройство 400 показанного варианта реализации в целом включает в себя кожух 402, образующий наружную стенку 404, верхний каркас 406, уплотнение 410 датчика давления, нижний каркас 412, управляющий компонент 414, батарею 416, вибрационный двигатель 418, кожух 420 двигателя, стержневое уплотнение 422, концевую крышку 424, рассеиватель 426 света (показан собранным с концевой крышкой 424) и вентиляционный клапан 439. Управляющее устройство 400 показанного варианта реализации также включает в себя переднюю прокладку 431 из вспененного материала, заднюю прокладку 433 из вспененного материала, верхнее корпусное уплотнение 435 и уплотнение 437 основания. В показанном варианте реализации передняя прокладка из вспененного материала выполнена с возможностью расположения между батареей 416 и управляющим компонентом 414, а задняя прокладка 433 из вспененного материала выполнена с возможностью расположения между батареей 416 и нижним каркасом 412. Верхнее корпусное уплотнение 435 выполнено с возможностью уплотнения верхнего каркаса 406, а уплотнение 437 основания выполнено с возможностью уплотнения концевой крышки 424. Компоновка компонентов управляющего устройства 400 показана на ФИГ. 15. В частности, на ФИГ. 15 показан вид спереди в разрезе управляющего устройства 400. Как показано на чертеже, верхний каркас 406 управляющего устройства 400 образует камеру 430 для размещения картриджа, внутри которой может быть присоединен картридж. Управляющее устройство 400 также включает в себя пару противоположных индикаторных окон 432, которые образованы в наружной стенке 404 кожуха 402, а также в верхнем каркасе 406. Как будет более подробно описано ниже, в различных вариантах реализации индикаторные окна 432 могут обеспечивать пользователю возможность видеть один или более компонентов (и/или их состояний) установленного картриджа. Однако будет понятно, что показанные индикаторные окна 432 обеспечены в качестве примера, а не в качестве ограничения. Например, альтернативные варианты реализации могут включать в себя индикаторное окно 432, имеющее форму, отличающуюся от показанной. В качестве другого примера некоторые варианты реализации могут включать в себя только единственное индикаторное окно 432, или все индикаторные окна 432 могут быть опущены. В показанном варианте реализации верхний каркас 406 и кожух 402 представляют собой различные части; однако в других вариантах реализации верхний каркас и кожух могут быть непрерывно образованы таким образом, что они составляют одну и ту же часть.

[000165] В показанном варианте реализации кожух 402 содержит металлический материал, такой как, например, алюминий; однако в других вариантах реализации кожух может содержать материал металлического сплава, а в еще одних других вариантах реализации кожух может содержать формованный полимерный материал. В показанном варианте реализации одно или более из верхнего каркаса 406, нижнего каркаса 412 и концевой крышки 424 могут быть выполнены из формованного полимерного материала, такого как, например, формованный пластиковый материал (например, полибутилентерефталат (ПБТ), акрилонитрилбутадиенстирол (ABS), полиэтилен, поликарбонат, полиамид (нейлон), ударопрочный полистирол, полипропилен и их комбинации). В других вариантах реализации одно или более из этих компонентов могут быть выполнены из других материалов, включая. например, металлические материалы (например, алюминий, нержавеющая сталь, металлические сплавы и тому подобное), стеклянные материалы, керамические материалы (например, оксид алюминия, диоксид кремния, муллит, карбид кремния, нитрид кремния, нитрид алюминия и тому подобное), композитные материалы и/или любые их комбинации.

[000166] В показанном варианте реализации нижний каркас 412 выполнен с возможностью содержать батарею 416 в его внутренней области. В показанном варианте реализации батарея может представлять собой литий-полимерную батарею (LiPo); однако могут быть подходящими различные другие батареи. Некоторые другие примеры батарей, которые могут использоваться согласно изобретению, описаны в публикации заявки на патент США № 2010/0028766 под авторством Peckerar и др., раскрытие которой полностью включено в настоящий документ посредством ссылки. В некоторых вариантах реализации могут использоваться другие типы источника питания. Например, в различных вариантах реализации источник питания может содержать сменную батарею или перезаряжаемую батарею, твердотельную батарею, тонкопленочную твердотельную батарею, перезаряжаемый суперконденсатор и тому подобное, и, таким образом, быть скомбинирован с любым типом технологии перезарядки, включая подключение к обычному настенному зарядному устройству, подключение к автомобильному зарядному устройству (например, гнезду прикуривателя), подключение к компьютеру, например, через кабель или разъем универсальной последовательной шины (USB) (например, USB 2.0, 3.0, 3.1, USB типа C), подключение к разъему USB (например, USB 2.0, 3.0, 3.1, USB типа C, как может быть реализовано в настенной розетке, электронном устройстве, транспортном средстве, тому подобное), подключение к фотоэлектрическому элементу (иногда указан как солнечный фотоэлемент) или к солнечной панели солнечных фотоэлементов, к беспроводному зарядному устройству, такому как зарядное устройство, которое использует индукционную беспроводную зарядку (включая, например, беспроводную зарядку в соответствии со стандартом беспроводной зарядки Qi, разработанным компанией Wireless Power Consortium (WPC)) или беспроводному радиочастотному (РЧ) зарядному устройству, и подключение к массиву внешней ячейки(ек), такому как внешний аккумулятор, для зарядки устройства посредством разъема USB или беспроводного зарядного устройства. Примеры индуктивных беспроводных зарядных систем описаны в публикации заявки на патент США № 2017/0112196 под авторством Sur и др., которая полностью включена в настоящий документ посредством ссылки. В дополнительных вариантах реализации источник питания может также содержать конденсатор. Конденсаторы могут разряжаться быстрее, чем батареи, и могут быть заряжены между затяжками, что позволяет батарее разряжаться в конденсатор с меньшей скоростью, чем если бы она использовалась для непосредственного питания нагревательного элемента. Например, суперконденсатор - например, электрический двухслойный конденсатор (EDLC) - может использоваться отдельно от батареи или в сочетании с ней. При использовании отдельно суперконденсатор можно заряжать перед каждым использованием изделия. Таким образом, устройство может также включать в себя компонент зарядного устройства, который может быть прикреплен к курительному изделию между использованиями для пополнения суперконденсатора. Примеры источников энергии, которые содержат суперконденсаторы, описаны в публикации заявки на патент США № 2017/0112191 под авторством Sur и др., которая полностью включена в настоящий документ посредством ссылки.

[000167] Устройство 400 доставки аэрозоля показанного варианта реализации включает в себя механизм управления в виде управляющего компонента 414, который выполнен, частично, с возможностью управления электроэнергией, подаваемой к нагревательному элементу картриджа. Хотя возможны другие конфигурации, управляющий компонент 414 показанного варианта реализации содержит печатную плату 434 (например, печатную монтажную плату (PCB)), которая включает в себя как жесткие, так и гибкие части. В частности, печатная плата 434 показанного варианта реализации включает в себя жесткую центральную часть 415 и две жестких концевых части, содержащие ближнюю концевую часть 417 и дальнюю концевую часть 419, причем каждая из концевых частей 417, 419 соединена с центральной частью 415 соответствующим гибким соединением. Таким образом, когда нижний каркас 412, батарея 416 и печатная плата 434 собраны в управляющее устройство 400, центральная часть 415 печатной платы 434 выполнена с возможностью расположения вблизи основной поверхности батареи 416, а две концевые части 417, 419 выполнены с возможностью расположения по существу перпендикулярно центральной части 415. В частности, ближняя концевая часть 417 печатной платы 434 выполнена с возможностью прохождения над верхней частью нижнего каркаса 412, а дальняя концевая часть 419 выполнена с возможностью прохождения под нижней частью нижнего каркаса 412. Нижний каркас 412 управляющего устройства 400 также выполнен с возможностью содержания кожуха 420 двигателя, в котором размещен вибрационный двигатель 418. В различных вариантах реализации вибрационный двигатель 418 может обеспечивать тактильную обратную связь по отношению к различным операциям устройства.

[000168] Центральная часть 415 показанного варианта реализации также включает в себя индикатор в виде источника 421 света. В некоторых вариантах реализации источник света может содержать, например, по меньшей мере один светоизлучающий диод (LED), выполненный с возможностью обеспечения одного или более цветов светиться. В других вариантах реализации источник света может быть выполнен с возможностью светиться только одним цветом, тогда как в других вариантах реализации источник света может быть выполнен с возможностью светиться различными другими цветами. В еще одних других вариантах реализации источник света может быть выполнен с возможностью обеспечения белого света. В показанном варианте реализации источник 421 света содержит RGB-светодиод (красный, зеленый, голубой), который выполнен с возможностью обеспечения различных цветов света, включая белый свет. Центральная часть 415 показанной печатной платы 434 также включает в себя электрические контакты 423, которые выполнены с возможностью функционального соединения печатной платы 434 с вибрационным двигателем 418. Другие типы электронных компонентов, их конструкций и конфигураций, их признаки и общие способы их работы описаны в патенте США № 4,735,217 под авторством Gerth и др., в патенте США № 4,947,874 под авторством Brooks и др., в патенте США № 5,372,148 под авторством McCafferty и др., в патенте США № 6,040,560 под авторством Fleischhauer и др., в патенте США № 7,040,314 под авторством Nguyen и др., в патенте США № 8,205,622 под авторством Pan, в публикации заявки на патент США № 2009/0230117 под авторством Fernando и др., в публикации заявки на патент США № 2014/0060554 под авторством Collet и др., в публикации заявки на патент США № 2014/0270727 под авторством Ampolini и др., и в публикации заявки на патент США № 2015/0257445 под авторством Henry и др., которые полностью включены в настоящий документ посредством ссылки. Другие признаки, средства управления или компоненты, которые могут содержаться в устройствах доставки аэрозоля согласно раскрытию настоящего изобретения, описаны в патенте США № 5,967,148 под авторством Harris и др., в патенте США № 5,934,289 под авторством Watkins и др., в патенте США № 5,954,979 под авторством Counts и др., в патенте США № 6,040,560 под авторством Fleischhauer и др., в патенте США № 8,365,742 под авторством Hon, в патенте США № 8,402,976 под авторством Fernando и др., в публикации заявки на патент США № 2010/0163063 под авторством Fernando и др., в публикации заявки на патент США № 2013/0192623 под авторством Tucker и др., в публикации заявки на патент США № 2013/0298905 под авторством Leven и др., в публикации заявки на патент США № 2013/0180553 под авторством Kim и др., в публикации заявки на патент США № 2014/0000638 под авторством Sebastian и др., в публикации заявки на патент США № 2014/0261495 под авторством Novak и др., и в публикации заявки на патент США № 2014/0261408 под авторством DePiano и др., которые полностью включены в настоящий документ посредством ссылки.

[000169] В показанном варианте реализации вентиляционный клапан 439 выполнен с возможностью установки внутри кожуха 402 таким образом, что он покрывает щель 425. Таким образом, в показанном варианте реализации одна сторона вентиляционного клапана 439 может содержать клей, чувствительный к давлению. В показанном варианте реализации вентиляционный клапан 439 содержит дышащий мембранный материал, такой как, например, материал Gore-Tex®; однако возможны другие подходящие материалы. В показанном варианте реализации источник 421 света может быть покрыт рассеивателем 426 света, часть которого выполнена с возможностью размещения в концевой крышке 424. Таким образом, при сборке рассеиватель 426 света расположен в щели 425, образованной в наружной стенке 404 кожуха 402, или вблизи нее и вблизи его дальнего конца. В показанном варианте реализации щель 235 содержит узкое удлиненное отверстие; однако в других вариантах реализации щель может быть обеспечена в любой требуемой форме и может быть расположена в любом местоположении на управляющем устройстве 400. В некоторых вариантах реализации рассеиватель 426 света может содержать прозрачный или полупрозрачный элемент, выполненный с возможностью обеспечения пользователю просмотра источника 421 света снаружи кожуха 402. В показанном варианте реализации рассеиватель 426 света может быть выполнен из формованного полимерного материала, такого как, например, формованный пластиковый материал (например, полибутилентерефталат (ПБТ), акрилонитрилбутадиенстирол (ABS), полиэтилен, поликарбонат, полиамид (нейлон), ударопрочный полистирол, полипропилен и их комбинации), хотя возможны другие материалы, в том числе стекло. В различных вариантах реализации дополнительные индикаторы (например, другие тактильные компоненты обратной связи, слуховой компонент обратной связи или тому подобное) могут содержаться в дополнение к или как альтернатива индикаторам в показанном варианте реализации. Дополнительные характерные типы компонентов, которые подают визуальные сигналы или индикаторы, такие как компоненты светоизлучающих диодов, а также их конструкция и использование описаны в патентах США № 5,154,192 под авторством Sprinkel и др., № 8,499,766 под авторством Newton и № 8,539,959 под авторством Scatterday, и в публикации заявки на патент США № 2015/0020825 под авторством Galloway и др. и в публикации заявки на патент США № 2015/0216233 под авторством Sears и др., которые полностью включены в настоящий документ посредством ссылки.

[000170] Хотя возможны другие конфигурации, ближняя концевая часть 417 печатной платы 434 показанного варианта реализации включает в себя пару проводящих штырьков 436A, 436B, а также датчик 440 давления. В показанном варианте реализации проводящие штырьки 436A, 436B содержат приводимые в действие пружиной штырьки (например, электрические пружинные контакты), которые проходят через верхний каркас 406 таким образом, что части концов штырьков 436A, 436B проходят в камеру 430 для размещения картриджа и смещаются в это положение под воздействием внутренних пружин проводящих штырьков 436A, 436B. Таким образом, когда картридж соединен с управляющим устройством 400, проводящие штырьки 436A, 436B выполнены с возможностью контакта с соответствующими элементами картриджа и отклонения вниз (например, по направлению к нижнему каркасу 412), преодолевая усилие пружин, таким образом, функционально соединяя установленный картридж с управляющим компонентом 414 и батареей 416. В показанном варианте реализации проводящие штырьки 436A, 436B содержат позолоченные металлические штырьки; однако возможны другие материалы или комбинации материалов, которые могут также включать покрытия и/или гальванические покрытия из электропроводящих материалов. Примеры электрически проводящих материалов могут включать, без ограничения, медь, алюминий, платину, золото, серебро, железо, сталь, латунь, бронзу, графит, проводящие керамические материалы или любую их комбинацию. Хотя возможны другие профили, концы проводящих штырьков 436A, 436B показанного варианта реализации имеют закругленный профиль таким образом, что отклонение проводящих штырьков 436A, 436B облегчается, когда картридж вставлен в камеру 430 для размещения картриджа. В других вариантах реализации проводящие штырьки могут быть расположены в других местоположениях камеры 430 для размещения картриджа, таких как, например, вблизи верхней части камеры 430 для размещения картриджа. В других вариантах реализации проводящие штырьки могут быть расположены в точке на боковых сторонах верхнего каркаса 406 между ближним концом наружного кожуха 402 и нижней стенкой стенки верхнего каркаса 406. Кроме того, в еще одних других вариантах реализации проводящие штырьки могут быть расположены между серединой боковых стенок и ближним концом наружного кожуха 402 (т.е. в верхней половине боковых стенок). В качестве альтернативы, проводящие штырьки могут быть расположены между серединой боковых стенок и нижней стенкой стенки внутреннего каркаса (например, в нижней половине боковых стенок). Более того, в еще одних других вариантах реализации проводящие штырьки могут находиться в любом положении верхнего каркаса 406.

[000171] В различных вариантах реализации устройство доставки аэрозоля может включать в себя датчик воздушного потока, датчик давления или тому подобное. Как указано выше, управляющий компонент 414 показанного варианта реализации включает в себя датчик 440 давления, который расположен вблизи камеры 430 для размещения картриджа или ниже нее. Положение и функция датчика 440 давления показанного варианта реализации будут описаны ниже; однако в других вариантах реализации датчик воздушного потока или давления может быть расположен в любом месте внутри управляющего устройства 400, чтобы подвергаться изменению воздушного потока и/или давления, которое может сигнализировать о затяжке на устройстве и, таким образом, вызывать подачу батареей 416 питания на нагревательный элемент картриджа. Различные конфигурации печатной монтажной платы и датчика давления, например, описаны в публикации заявки на патент США № 2015/0245658 под авторством Worm и др., раскрытие которой полностью включено в настоящий документ посредством ссылки. В отсутствие датчика воздушного потока, датчика давления или тому подобного устройство доставки аэрозоля может быть активирован вручную, например, посредством нажимной кнопки, которая может быть расположена на управляющем устройстве и/или картридже. Например, могут быть использованы одна или более нажимных кнопок, как описано в публикации заявки на патент США № 2015/0245658 под авторством Worm и др., которая включена в настоящий документ посредством ссылки. Аналогично, может быть использован сенсорный экран, как описано в заявке на патент США № 14/643,626, поданной 10 марта 2015 года под авторством Sears и др., которая полностью включена в настоящий документ посредством ссылки. В качестве дополнительного примера компоненты, выполненные с возможностью распознавания жестов на основе заданных движений устройства доставки аэрозоля, могут использоваться в качестве устройства ввода данных. См. публикацию заявки на патент США № 2016/0158782 под авторством Henry и др., которая полностью включена в настоящий документ посредством ссылки.

[000172] Хотя это и не включено в показанный вариант реализации, некоторые варианты реализации могут включать в себя другие типы элементов ввода данных, которые могут заменять датчик воздушного потока или давления или дополнять его. Для обеспечения пользователю возможности управлять функциями устройства и/или для вывода информации пользователю может быть включено устройство ввода данных. Любой компонент или комбинация компонентов могут использоваться в качестве ввода данных для управления функцией устройства. В некоторых вариантах реализации устройство ввода данных может содержать компьютер или вычислительное устройство, такое как смартфон или планшет. В частности, устройство доставки аэрозоля может быть соединено с компьютером или другим устройством с помощью проводов, например, путем использования шнура USB или аналогичного протокола. Устройство доставки аэрозоля также может осуществлять связь с компьютером или другим устройством, действующим в качестве устройства ввода данных, посредством беспроводной связи. См., например, системы и способы управления устройством посредством запроса на считывание, как описано в публикации заявки на патент США № 2016/0007561 под авторством Ampolini и др., раскрытие которой полностью включено в настоящий документ посредством ссылки. В таких вариантах реализации приложение или другая компьютерная программа могут быть использованы в сочетании с компьютером или другим вычислительным устройством для ввода команд управления в устройство доставки аэрозоля, причем такие команды управления включают, например, способность образовывать аэрозоль определенного состава путем выбора содержания никотина и/или содержания дополнительных ароматизаторов, подлежащих включению. Дополнительные характерные типы чувствительных и обнаруживающих механизмов, их структура и конфигурация, их компоненты и общие способы их работы описаны в патенте США № 5,261,424 под авторством Sprinkel, Jr., в патенте США № 5,372,148 под авторством McCafferty и др., и в PCT № WO 2010/003480 под авторством Flick, которые полностью включены в настоящий документ посредством ссылки.

[000173] В показанном варианте реализации уплотнение 410 датчика давления выполнено с возможностью закрывать датчик 440 давления для его защиты от любой жидкости и/или аэрозоля из установленного картриджа. Таким образом, уплотнение 410 датчика давления показанного варианта реализации (а также другие уплотнительные элементы, в том числе верхнее корпусное уплотнение 435, нижнее корпусное уплотнение 437, кожух 420 двигателя и стержневое уплотнение 422) может быть выполнено из силиконового каучука, каучука из нитрида бора (BN), натурального каучука, термопластичного полиуретана или другого упругого материала.

[000174] Хотя возможны другие конфигурации, дальняя концевая часть 419 печатной платы 434 включает в себя элемент 438 внешнего подключения. В различных вариантах реализации элемент 438 внешнего подключения может быть выполнен с возможностью соединения с внешним разъемом и/или установочной станцией или другим источником энергии или данных. Например, в некоторых вариантах реализации внешний разъем может содержать первый и второй концы разъема, которые могут быть соединены друг с другом соединением, которое может быть, например, шнуром переменной длины. В некоторых вариантах реализации первый конец разъема может быть выполнен с возможностью электрического и необязательно механического соединения с устройством, а второй конец разъема может быть выполнен с возможностью подключения к компьютеру или подобному электронному устройству или подключения к источнику питания. Адаптер, включающий в себя USB разъем на одном конце и разъем для блока питания на противоположном конце, раскрыт в публикации заявки на патент США № 2014/0261495 под авторством Novak и др., которая полностью включена в настоящий документ посредством ссылки. В показанном варианте реализации стержневое уплотнение 422 выполнено с возможностью уплотнения места сопряжения между элементом 438 внешнего подключения и концевой крышкой 424. В показанном варианте реализации один или более штырьков элемента 438 внешнего подключения могут проходить через концевую крышку 424 управляющего устройства, как указано выше. В показанном варианте реализации концевая крышка 424 также включает в себя пару штырьков 441A, 441B концевой крышки, которые могут быть прикреплены к концевой крышке 424. Например, в некоторых вариантах реализации штырьки 441A, 441B концевой крышки могут быть сформованы со вставкой с концевой крышкой 424. В некоторых вариантах реализации нижняя поверхность штырьков 441A, 441B концевой крышки (которая в некоторых вариантах реализации может быть плоской) может быть выполнена с возможностью обеспечения притягивания магнитов, содержащихся в узле внешнего зарядного устройства. Таким образом, штырьки 441A, 441B концевой крышки могут быть выполнены из любого материала, выполненного с возможностью притягивания магнитом, таким как различные ферромагнитные материалы, включая, без ограничения, сталь, железо, никель, кобальт, другие сплавы и/или любую их комбинацию. Подробный вид узла концевой крышки показан на ФИГ. 16.

[000175] Снова со ссылкой на ФИГ. 15 верхний каркас 406 включает в себя пару магнитов 446A, 446B, которые открыты в камере 430 для размещения картриджа. В различных вариантах реализации магниты 446A, 446B могут содержать любой тип магнитов, включая магниты из редкоземельных металлов. Например, в некоторых вариантах реализации один или более магнитов могут содержать неодимовые магниты (также известные как магниты NdFeB, NIB, or Neo). В различных вариантах реализации могут использоваться различные классы неодимовых магнитов, включая, например, классы N35, N38, N40, N42, N45, N48, N50 и/или N52. В других вариантах реализации один или более магнитов могут содержать самариево-кобальтовые магниты (также известные как магниты SmCo). В еще одних других вариантах реализации один или более магнитов могут содержать керамика-ферритовые магниты. В других вариантах реализации один или более магнитов могут содержать алюминий-никель-кобальтовые (AlNiCo) магниты. В любых их вышеприведенных вариантов реализации один или более магнитов могут содержать гальваническое покрытие и/или покрытие. Например, в некоторых вариантах реализации один или более магнитов могут быть покрыты никелем. В других вариантах реализации один или более магнитов могут быть покрыты одним или более из следующего: цинк, олово, медь, эпоксидная смола, серебро и/или золото. Например, в некоторых вариантах реализации один или более магнитов могут быть покрыты комбинацией этих материалов. Например, в одном варианте реализации один или более магнитов могут быть покрыты никелем, медью и снова никелем. В другом варианте реализации один или более магнитов могут быть покрыты никелем, медью, никелем и верхним покрытием из золота.

[000176] На ФИГ. 16 показан вид в перспективе узла концевой крышки согласно примеру реализации настоящего изобретения. В частности, на ФИГ. 16 показан вид в перспективе концевой крышки 424, рассеивателя 426 света и штырьков 441A, 441B концевой крышки. Как показано на чертеже, концевая крышка 424 также включает в себя канавку 442 уплотнения, которая проходит вокруг дальней периферии концевой крышки 424. Снова со ссылкой на ФИГ. 15 канавка 442 уплотнения концевой крышки 424 выполнена с возможностью размещения уплотнения 443 концевой крышки, которое обеспечивает уплотненное место сопряжения между концевой крышкой 424 и кожухом 402 и, в частности, внутренней поверхностью наружной стенки 404. В различных вариантах реализации уплотнение 443 концевой крышки может быть выполнено из силиконового каучука, каучука из нитрида бора (BN), натурального каучука, термопластичного полиуретана или другого упругого материала. Как также показано на ФИГ. 15, в различных вариантах реализации верхние части штырьков 441A, 441B концевой крышки выполнены с возможностью взаимодействия с нижним каркасом 412. Например, в показанном варианте реализации верхние части штырьков 441A, 441B концевой крышки выполнены с возможностью создания взаимодействия с натягом или с плотной посадкой с соответствующими щелевыми отверстиями в нижнем каркасе 412. В различных вариантах реализации место сопряжения между концевой крышкой 424 и кожухом 402 (например, посредством места сопряжения между уплотнением 443 концевой крышки и внутренней поверхностью стенки 404 наружного кожуха и/или верхними частями штырьков 441A, 441B концевой крышки и нижним каркасом 412) может создавать взаимодействие с плотной посадкой с кожухом 402, которое выполнено с возможностью разъединения, так что что концевая крышка 424 (или узел концевой крышки) может быть съемной.

[000177] В различных вариантах реализации управляющее устройство может содержать один или более компонентов, выполненных с возможностью соответствия требованиям удаления газов из батарей в соответствии со стандартом UL 8139. Например, управляющее устройство может включать в себя концевую крышку, выполненную с возможностью извлечения в случае создания избыточного давления внутри оболочки управляющего устройства. В одном варианте реализации концевая крышка может включать в себя удерживающие штырьки, которые проходят по существу перпендикулярно от стенки концевой крышки. Удерживающие штырьки могут быть выполнены с возможностью сопряжения с приемными элементами (например, отверстиями) в каркасе управляющего устройства для обеспечения фрикционной посадки или посадки с натягом, которую можно преодолеть, если внутреннее давление внутри кожуха управляющего устройства превышает заданное внутреннее давление.

[000178] На ФИГ. 17A-17C показано несколько подузлов, которые вместе содержат управляющее устройство 400. В частности, на ФИГ. 17A показан нижний внутренний подузел 447 и верхний внутренний подузел 445, на ФИГ. 17B показан внутренний подузел 451 и подузел 449 кожуха, а на ФИГ. 17C показан основной подузел 453 и подузел 455 концевой крышки. В показанном варианте реализации верхний внутренний подузел 445 собран путем нанесения клея на приемные карманы верхнего каркаса 406 и плотной посадки магнитов 446A, 446B в верхний каркас 406. Дополнительно, уплотнение 410 датчика плотно посажено в приемный карман верхнего каркаса 406, а верхнее корпусное уплотнение 435 натянуто на приемную канавку верхнего каркаса 406. В показанном варианте реализации нижний внутренний подузел 447 собран путем запаивания батареи 416 с печатной платой 434 (в показанном варианте реализации вибрационный двигатель 418 предварительно запаян с печатной платой 434). Печатную плату 434 затем соединяют с батареей 416 с использованием передней прокладки 431 из вспененного материала, которая может иметь адгезивный материал на ее обеих сторонах. Кожух 420 двигателя может быть затем плотно посажен на вибрационный двигатель 418, например, посредством посадки с натягом. Печатная плата 434 с прикрепленными компонентами может быть затем вставлена в нижний каркас 412 так, что задняя прокладка 433 из вспененного материала расположена между ними (адгезив может присутствовать на одной или на обеих сторонах задней прокладки 433 из вспененного материала для способствования сборке). Как показано на ФИГ. 17A, нижний внутренний подузел 447 и верхний внутренний подузел 445 могут быть затем собраны вместе посредством одного или более защелкивающихся элементов, которые могут быть включены в верхний внутренний подузел 445 и/или нижний внутренний подузел 447. Как показано на ФИГ. 17B, внутренний подузел 451, состоящий из нижнего внутреннего подузла 447 и верхнего внутреннего подузла 445, может быть затем вставлен в подузел 449 кожуха, который собирается путем приклеивания вентиляционного клапана 439 на внутренней стороне кожуха 406 вблизи его щели 425. В некоторых вариантах реализации для закрепления частей вместе может быть использован адгезив (такого как, например, путем нанесения адгезива через одно или более отверстий в нижнем каркасе 412).

[000179] На ФИГ. 18-20 показан картридж 500, часть которого выполнена с возможностью соединения с камерой 430 для размещения картриджа внутреннего каркаса 406 управляющего устройства 400 таким образом, что между картриджем 400 и управляющим устройством 400 создаются механическое и электрическое соединения. В частности, когда картридж 400 показанного варианта реализации соединен с верхним каркасом 406 управляющего устройства 400, между магнитами 446A, 446B, расположенными в верхнем каркасе 406, и соответствующими элементами картриджа 500 создается магнитное соединение. Дополнительно, когда картридж 500 показанного варианта реализации соединен с внутренним каркасом 406, между парой проводящих штырьков 436A, 436B управляющего устройства 400 и соответствующими элементами картриджа 500 создается электрическое соединение. Таким образом, когда картридж 500 размещен в верхнем каркасе 430 управляющего устройства 400, картридж 500 может быть функционально соединен с управляющим компонентом 414 и батареей 416 управляющего устройства 400. Таким образом, когда картридж 500 показанного варианта реализации соединен с управляющим устройством 400, картридж 500 механически смещен в соединение с управляющим устройством 400 таким образом, что между картриджем и управляющим устройством сохраняется электрическое соединение.

[000180] В частности, на ФИГ. 18 показан вид в перспективе картриджа 500 согласно другому примеру реализации настоящего изобретения, на ФИГ. 19 показан покомпонентный вид в перспективе картриджа 500, и на ФИГ. 20 показан вид сбоку в разрезе картриджа 500. Хотя возможны другие конфигурации, картридж 500 показанного варианта реализации в целом включает в себя мундштук 502, вставку 504 мундштука, верхнюю вставку 506 канала для аэрозоля, верхнее уплотнение 508 картриджа, емкость 510, которая образует стенку 511 емкости, нижнее уплотнение 512 картриджа, элемент 514 основания, элемент 516 для переноса жидкости (например, фитиль), нагревательный элемент 518, пару разъемов 520A, 520B нагревателя, пару металлических вставок 524A, 524B и донную крышку 526.

[000181] Как показано на чертежах, мундштук 502 показанного варианта реализации образует ближний конец и дальний конец, причем ближний конец мундштука 502 образует проходящее через него выходное отверстие 515. В показанном варианте реализации вставка 504 мундштука выполнена с возможностью расположения вблизи ближнего конца мундштука 502 таким образом, что она проходит через его выходное отверстие 515. В показанном варианте реализации мундштук 502 и вставка 504 мундштука могут быть выполнены из формованного полимерного материала, такого как, например, формованный пластиковый материал (например, полипропилен, акрилонитрилбутадиенстирол (ABS), полиэтилен, поликарбонат, полиамид (нейлон), ударопрочный полистирол и их комбинации), хотя возможны другие материалы. Вставка 504 мундштука показанного варианта реализации включает в себя выступающий элемент на ее нижней части таким образом, что вставка 504 мундштука может быть установлена изнутри мундштука 502 и может быть выполнена с возможностью соединения с выходным отверстием 515 с помощью плотной посадки или замковой посадки. В других вариантах реализации возможны другие способы прикрепления (например, посредством адгезивов, термической клепки (heat staking)/термической сварки, ультразвуковой сварки, тому подобное). В еще одних других вариантах реализации мундштук и вставка мундштука могут быть изготовлены с помощью формования со вставкой или опрессовывания таким образом, что мундштук 502 и вставка 504 мундштука представляют собой цельную деталь. Мундштук 502 показанного варианта реализации выполнен с возможностью прикрепления к емкости 510 посредством защелкивающихся элементов. Например, мундштук 502 показанного варианта реализации включает в себя элемент 543 в виде гребня (см. ФИГ. 20), который проходит вокруг по меньшей мере части его внутренней поверхности, а емкость 510 включает в себя соответствующий элемент 541 в виде канавки, который проходит вокруг по меньшей мере части ее наружной поверхности. В других вариантах реализации эти элементы могут быть обратимыми (например, мундштук может содержать канавку. а емкость может содержать элемент в виде гребня). В еще одних других вариантах реализации возможны другие способы прикрепления (например, посредством адгезивов, термической клепки (heat staking)/термической сварки, ультразвуковой сварки, тому подобное).

[000182] В некоторых вариантах реализации вставка мундштука может проявлять цвет, связанный с отличительной характеристикой картриджа. Например, в некоторых вариантах реализации картридж настоящего изобретения может содержать жидкую композицию, которая включает в себя отличительную характеристику, такую как, например, конкретный ароматизатор (как обсуждается ниже), или конкретная концентрация никотина, хотя любая характеристика картриджа может считаться отличительной характеристикой. Для целей настоящего описания термин «цвет» следует толковать в широком смысле, например, охватывая любой цвет или любой оттенок того же цвета. Также следует отметить, что в некоторых вариантах реализации определенные цвета могут быть в общем связаны с конкретными отличительными характеристиками (например, зеленый цвет может быть связан с ароматом мяты, а красный цвет может быть связан с ароматом яблока); однако в других вариантах реализации определенные цвета могут быть связаны с конкретными отличительными характеристиками согласно указателю или руководству, которое может быть обеспечено или предоставлено пользователю. Примеры отличительных характеристик описаны в заявке на патент США № 16/171,920, озаглавленной «Устройство доставки аэрозоля с индикатором аромата», которая полностью включена в настоящий документ посредством ссылки.

[000183] Емкость 510 показанного варианта реализации образует ближний конец и дальний конец, причем мундштук 502 выполнен с возможностью взаимодействия с ближним концом емкости 510, а донная крышка 526 выполнена с возможностью взаимодействия с дальним концом емкости 510. В показанном варианте реализации емкость 510 также образует полость 528 резервуара, которая включает в себя закрытый ближний конец и открытый дальний конец. Таким образом, полость 528 резервуара емкости 510 выполнена с возможностью содержания в ней жидкой композиции (например, электронной жидкости или композиции предшественника аэрозоля). Закрытый ближний конец полости 528 резервуара обеспечивает возможность создания надежного уплотнения на верхней стороне столба жидкой композиции. Это может предотвратить просачивание/попадание воздуха в полость резервуара с верхнего конца, когда картридж удерживается вертикально. Это также может предотвратить попадание воздуха из верхней части столба жидкой композиции, что может создать разрежение и может снизить вероятность утечки жидкой композиции из нижней части емкости через элемент для переноса жидкости или другой проход.

[000184] Хотя возможны другие конфигурации, в показанном варианте реализации пара внутренних проточных трубок для аэрозоля образованы на противоположных сторонах полости 528 резервуара емкости 510. В случае емкости 510, сформованной под давлением, внутренние проточные трубки для аэрозоля выполнены с возможностью формования в ней. Как будет более подробно описано ниже, аэрозоль, вырабатываемый в испарительной камере картриджа 500, выполнен с возможностью перемещения через проточные трубки для аэрозоля для доставки пользователю.

[000185] В показанном варианте реализации стенка 511 емкости выполнена прозрачной или полупрозрачной, так что содержащаяся в ней жидкая композиция видна снаружи. Таким образом, в показанном варианте реализации вся стенка 511 емкости выполнена прозрачной или полупрозрачной. В качестве альтернативы, в некоторых вариантах реализации только часть стенки емкости или только одна сторона стенки емкости может быть прозрачной или полупрозрачной, в то время как оставшиеся части стенки емкости могут быть по существу непрозрачными. В других вариантах реализации стенка емкости может быть по существу непрозрачной, а полоса, проходящая от ближнего конца емкости до дальнего конца емкости, может быть прозрачной или полупрозрачной. В дополнительных вариантах реализации стенка емкости может быть цветной. В некоторых вариантах реализации цвет может быть сконфигурирован так, чтобы жидкая композиция внутри емкости все еще была видна, например, за счет использования прозрачной или полупрозрачной наружной стенки емкости. В других вариантах реализации стенка емкости может быть выполнена так, что наружная стенка емкости имеет по существу непрозрачный цвет. В показанном варианте реализации емкость 510 может быть выполнена из формованного полимерного материала, такого как, например, формованный пластиковый материал (например, сополиэфирный материал, такой как, например, сополиэфир Tritan™), акрилонитрилбутадиенстирол (ABS), полиэтилен, поликарбонат, полиамид (нейлон), ударопрочный полистирол, полипропилен и их комбинации), хотя возможны другие материалы, в том числе стекло.

[000186] В некоторых вариантах реализации индикаторное окно 432 управляющего устройства 400 может быть выполнено так, что по меньшей мере часть емкости 510 и по меньшей мере часть донной крышки 526 видны при взаимодействии картриджа 500 с управляющим устройством 400. Как указано выше, в некоторых вариантах реализации по меньшей мере часть стенки 511 емкости может быть выполнена по меньшей мере частично прозрачной или полупрозрачной, так что содержащаяся в ней жидкая композиция видна снаружи. Таким образом, относительное количество любой жидкой композиции, присутствующей в емкости 510, может быть видно через индикаторное окно при взаимодействии картриджа 500 с управляющим устройством 400. Как показано на ФИГ. 14 и 15, индикаторное окно 432 показанного варианта реализации расположено возле ближнего конца управляющего устройства 400 и выполнено в виде удлиненного выреза овальной формы в наружной стенке 404 кожуха 402 и верхнем каркасе 406 управляющего устройства 400. Следует понимать, что в других вариантах реализации индикаторное окно может иметь любые другие формы и/или местоположения. Например, в некоторых вариантах реализации индикаторное окно может быть выполнено в виде углубления, проходящего от ближнего конца наружной стенки управляющего устройства на расстояние к дальнему концу устройства. В еще одних других вариантах реализации индикаторное окно может быть выполнено так, чтобы не иметь каких-либо открытых границ и, таким образом, может явно исключать конфигурацию с углублением, как указано выше. В некоторых вариантах реализации индикаторное окно может быть полностью открытым, а в других вариантах реализации индикаторное окно может иметь прозрачный элемент (например, из стекла или пластика), расположенный в отверстии, образованном окном, или закрывающий окно на одной или обеих из внутренней поверхности и наружной поверхности наружной стенки управляющего устройства. Следует понимать, что в некоторых вариантах реализации индикаторное окно может быть частично образовано картриджем и частично управляющим устройством. Например, в некоторых вариантах реализации картридж может содержать часть индикаторного окна (например, верхнюю часть индикаторного окна), а управляющее устройство может содержать отдельную часть индикаторного окна (например, нижнюю часть индикаторного окна). В некоторых вариантах реализации индикаторное окно может быть расположено в картридже вместо того, или в дополнение к тому, чтобы индикаторное окно было расположено в управляющем устройстве. Например, в одном варианте реализации мундштук и/или другой компонент картриджа может действовать в виде втулки, покрывающей прозрачную стенку картриджа. Втулка может включать в себя индикаторное окно, которое может быть расположено большей частью или полностью над камерой блока питания, когда картридж вставлен в управляющее устройство. Как указано, другие варианты реализации могут не включать индикаторные окна.

[000187] Хотя возможны другие конфигурации, в показанном варианте реализации ближний конец емкости 510 выполнен с возможностью приема верхнего уплотнения 508 картриджа, которое выполнено с возможностью образования по существу воздухонепроницаемого и непроницаемого для жидкости уплотнения между емкостью 510 и мундштуком 502. Таким образом, верхнее уплотнение 508 картриджа может быть выполнено из силиконового каучука, каучука из нитрида бора (BN), натурального каучука, термопластичного полиуретана или другого упругого материала. В показанном варианте реализации верхнее уплотнение 508 картриджа также выполнено с возможностью приема и уплотнения верхней вставки 506 канала для аэрозоля (см. также ФИГ. 20).

[000188] Для систем доставки аэрозоля, которые охарактеризованы как электронные сигареты, композиция предшественника аэрозоля может включать табак или компоненты, полученные из табака. С одной стороны, табак может быть представлен в виде частей или кусочков табака, таких как тонкоизмельченная, измельченная или порошкообразная табачная пластинка. Могут быть включены табачные шарики, пеллеты или другие твердые формы, например, как описано в публикации заявки на патент США № 2015/0335070 под авторством Sears и др., раскрытие которой включено в настоящий документ посредством ссылки. С другой стороны, табак может быть представлен в форме экстракта, такого как высушенный распылением экстракт, который включает в себя многие водорастворимые компоненты табака. В качестве альтернативы, табачные экстракты могут иметь форму экстрактов с относительно высоким содержанием никотина, которые также содержат незначительные количества других экстрагированных компонентов, полученных из табака. В другом отношении компоненты, полученные из табака, могут быть предоставлены в относительно чистой форме, такие как определенные ароматизирующие вещества, которые получены из табака. С одной стороны, компонент, который получают из табака и который можно использовать в высокоочищенной или по существу чистой форме, представляет собой никотин (например, никотин фармацевтической степени чистоты).

[000189] В показанном варианте реализации жидкая композиция, иногда называемая композицией предшественника аэрозоля, композицией предшественника пара или «электронной жидкостью», может содержать различные компоненты, включая, в качестве примера, многоатомный спирт (например, глицерин, пропиленгликоль или их смесь), никотин, табак, экстракт табака и/или ароматизаторы. Характерные типы компонентов и составов предшественника аэрозоля также известны и охарактеризованы в патенте США № 7,217,320 под авторством Robinson и в публикациях заявок на патент США № 2013/0008457 под авторством Zheng и др.; № 2013/0213417 под авторством Chong и № 2014/0060554 под авторством Collett и др.; № 2015/0020823 под авторством Lipowicz и др.; и № 2015/0020830 под авторством Koller, а также WO 2014/182736 под авторством Bowen и др., раскрытия которых включены в настоящий документ посредством ссылки. Другие предшественники аэрозоля, которые могут быть использованы, включают предшественники аэрозоля, которые включены в продукты VUSE® компании R. J. Reynolds Vapor Company, в продукты BLUTM компании Fontem Ventures B.V., в продукт MISTIC MENTHOL компании Mistic Ecigs, продукты MARK TEN компании Nu Mark LLC, продукт JUUL компании Juul Labs, Inc. и в продукты VYPE компании CN Creative Ltd. Также желательны так называемые «дымовые соки» для электронных сигарет, которые доступны от компании Johnson Creek Enterprises LLC. Еще одни дополнительные примеры композиций предшественника аэрозоля продаются под товарными знаками BLACK NOTE, COSMIC FOG, THE MILKMAN E-LIQUID, FIVE PAWNS, THE VAPOR CHEF, VAPE WILD, BOOSTED, THE STEAM FACTORY, MECH SAUCE, CASEY JONES MAINLINE RESERVE, MITTEN VAPORS, DR. CRIMMY’S V-LIQUID, SMILEY E LIQUID, BEANTOWN VAPOR, CUTTWOOD, CYCLOPS VAPOR, SICBOY, GOOD LIFE VAPOR, TELEOS, PINUP VAPORS, SPACE JAM, MT. BAKER VAPOR и JIMMY THE JUICE MAN.

[000190] Количество предшественника аэрозоля, который включен в систему доставки аэрозоля, является таким, что вырабатывающее аэрозоль средство обладает приемлемыми сенсорными и требуемыми эксплуатационными характеристиками. Например, особенно предпочтительно, чтобы для обеспечения выработки видимого основного аэрозоля было использовано достаточное количество материала, образующего аэрозоль (например, глицерин и/или пропиленгликоль), что во многих отношениях напоминает появление табачного дыма. Количество предшественника аэрозоля внутри вырабатывающей аэрозоль системы может зависеть от факторов, таких как количество затяжек, желаемых на вырабатывающем аэрозоль средстве. В показанном варианте реализации полость 528 резервуара выполнена с возможностью удержания приблизительно 1,5 мл композиции предшественника аэрозоля. В других вариантах реализации полость 528 резервуара выполнена с возможностью удержания примерно 1 мл или более, примерно 2 мл или более, примерно 5 мл или более или примерно 10 мл или более композиции предшественника аэрозоля.

[000191] В некоторых вариантах реализации жидкая композиция может содержать один или более ароматизаторов. Используемая в настоящем документе ссылка на «ароматизатор» относится к соединениям или компонентам, которые могут быть аэрозолизованы или доставлены пользователю, и которые передают сенсорный опыт в отношении вкуса и/или аромата. Примеры ароматизаторов включают, помимо прочего, ванилин, этилванилин, крем, чай, кофе, фрукты (например, яблоко, вишня, клубника, персик и цитрусовые ароматизаторы, включающие лайм и лимон), клен, ментол, мята, перечная мята, колосистая мята, грушанка, мускатный орех, гвоздика, лаванда, кардамон, имбирь, мед, анис, шалфей, розмарин, гибискус, шиповник, мате, гайюса, ханибуш, ройбуш, эриодиктион калифорнийский, бакопа моньери, гинко билоба, витания снотворная, корица, сандаловое дерево, жасмин, каскаролла, какао, лакрица и ароматизирующие вещества и добавки типа и характера, традиционно используемые для ароматизации сигаретного, сигарного табака и табака для трубок. Кроме того, могут быть использованы сиропы, например, кукурузный сироп с высоким содержанием фруктозы. Примеры полученных из растений композиций, которые могут быть пригодными, описаны в патенте США № 9,107,453 и в публикации заявки на патент США № 2012/0152265 под авторством Dube и др., раскрытия которых полностью включены в настоящий документ посредством ссылки. Выбор таких дополнительных компонентов варьируется в зависимости от таких факторов, как сенсорные характеристики, которые желательны для курительного изделия, и настоящее изобретение охватывает любые такие дополнительные компоненты, которые являются совершенно очевидными для специалистов в области табака и относящихся к табаку или полученных из табака продуктов. См.: например, Gutcho, Tobacco Flavoring Substances and Methods, Noyes Data Corp. (1972), а также Leffingwell и др., Tobacco Flavoring for Smoking Products (1972), описание которых полностью включено в настоящий документ посредством ссылки. Следует понимать, что упоминание ароматизатора не должно ограничиваться каким-либо одним ароматизатором, как описано выше, и фактически может представлять собой комбинацию одного или более ароматизаторов.

[000192] Как показано на чертежах, картридж 500 показанного варианта реализации также включает в себя элемент 514 основания, который выполнен с возможностью взаимодействия с открытым дальним концом полости 528 резервуара емкости 510 и его закрытия. Нижнее уплотнение 512 показанного варианта реализации выполнено с возможностью образования по существу воздухонепроницаемого и непроницаемого для жидкости уплотнения между нижней частью емкости 510 и донной крышкой 526 (см. также ФИГ. 20), в частности, нижнее уплотнение 512 выполнено с возможностью расположения внутри канавки на наружной поверхности элемента 514 основания так, чтобы способствовать по существу воздухонепроницаемому и непроницаемому для жидкости уплотнению между элементом 514 основания и емкостью 510. В различных вариантах реализации нижнее уплотнение 512 картриджа может быть выполнено из силиконового каучука, каучука из нитрида бора (BN), натурального каучука, термопластичного полиуретана или другого упругого материала. В показанном варианте реализации элемент 514 основания может быть выполнена из формованного полимерного материала, такого как, например, формованный пластиковый материал (например, сополиэфирный материал, такой как, например, сополиэфир Tritan™, акрилонитрилбутадиенстирол (ABS), полиэтилен, поликарбонат, полиамид (нейлон), ударопрочный полистирол, полипропилен и их комбинации), хотя возможны другие материалы. Элемент 514 основания показанного варианта реализации также включает в себя множество щелей (см. также ФИГ. 17), которые выполнены с возможностью обеспечения проходов для потока жидкости для жидкой композиции, содержащейся в полости 528 резервуара емкости 510, чтобы способствовать переносу жидкости к элементу 516 для переноса жидкости. В некоторых вариантах реализации щели могут также обеспечивать удержание некоторой жидкости, даже когда непрерывный объем жидкой композиции в полости 528 резервуара не находится в контакте с элементом 514 основания (так, например, когда устройство доставки аэрозоля перевернуто).

[000193] Как показано на чертежах, элемент 516 для переноса жидкости расположен внутри элемента 514 основания и проходит между жидкой композицией в полости 528 резервуара и нагревательным элементом 518 (см. также ФИГ. 20). В показанном варианте реализации элемент 516 для переноса жидкости образован из хлопкового материала и при установке в картридж 500 имеет криволинейную форму. Однако в других вариантах реализации элемент 516 для переноса жидкости может иметь другие формы и может быть выполнен из разнообразных материалов, выполненных с возможностью переноса жидкости, например, за счет капиллярного действия. Например, в некоторых вариантах реализации элемент для переноса жидкости может быть образован из волокнистых материалов (например, органического хлопка, ацетилцеллюлозы, регенерированной целлюлозной ткани, стекловолокна), пористой керамики, пористого углерода, графита, пористого стекла, спеченных стеклянных шариков, спеченных керамических шариков, капиллярных трубок или тому подобное. В других вариантах реализации элемент для переноса жидкости может быть любым материалом, который содержит сеть открытых пор (т.е. множество пор, которые связаны между собой так, что текучая среда может протекать из одной поры в другую во множестве направлений через элемент). Как далее описано в настоящем документе, некоторые варианты реализации раскрытия настоящего изобретения могут, в частности, относиться к использованию неволокнистых элементов для переноса. Таким образом, волокнистые элементы для переноса могут быть явным образом исключены. В качестве альтернативы, могут быть использованы комбинации волокнистых элементов для переноса и неволокнистых элементов для переноса. Характерные типы подложек, резервуаров или других компонентов для поддержки предшественника аэрозоля описаны в патенте США № 8,528,569 под авторством Newton, в публикациях заявок на патент США № 2014/0261487 под авторством Chapman и др., № 2014/0059780 под авторством Davis и др., и в публикации заявки на патент США № 2015/0216232 под авторством Bless и др., которые полностью включены в настоящий документ посредством ссылки. Также различные впитывающие материалы, а также конструкция и работа данных впитывающих материалов в определенных типах электронных сигарет приведены в патенте США № 8,910,640 под авторством Sears и др., который полностью включен в настоящий документ посредством ссылки. В некоторых вариантах реализации элемент для переноса текучей среды может быть частично или полностью образован из пористого монолита, такого как пористая керамика, пористое стекло или тому подобное. Примеры монолитных материалов, подходящих для использования в соответствии с вариантами реализации настоящего раскрытия, описаны, например, в заявке на патент США № 14/988,109, поданной 5 января 2016 г., и в патенте США № 2014/0123989 под авторством LaMothe, раскрытия которых полностью включены в настоящий документ посредством ссылки.

[000194] Как показано на чертежах, нагревательный элемент 518 показанного варианта реализации также выполнен с возможностью расположения внутри элемент 514 основания. В частности, нагревательный элемент 518 показанного варианта реализации содержит нагревательный элемент, который имеет по существу плоский профиль. Хотя в некоторых вариантах реализации нагревательный элемент может сохранять по существу плоский профиль при установке в картридж, когда нагревательный элемент 518 показанного варианта реализации установлен в картридж 500, он имеет криволинейную или дугообразную форму, соответствующую криволинейной форме элемента 516 для переноса жидкости (см. также ФИГ. 20). Таким образом, нагревательный элемент 518 в установленном положении контактирует с нижней поверхностью элемента 516 для переноса жидкости. В показанном варианте реализации криволинейная форма плоского нагревательного элемента 518 может обеспечивать большое отношение площади поперечного сечения потока к длине пути потока через элемент 516 для переноса жидкости. Это может обеспечивать повышенную производительность в отношении доставки жидкой композиции к элементу 516 для переноса жидкости. При установке кромки нагревательного элемента 518 выполнены с возможностью взаимодействия с элементом 514 основания таким образом, что нагревательный элемент 518 сохраняет свою криволинейную форму. Таким образом, кривизна нагревательного элемента 518 может также обеспечивать сжимающую силу против элемента 516 для переноса жидкости. Дополнительно, сила возврата пружины нагревательного элемента 518 обеспечивает возможность расположения кромок нагревательного элемента 518 в элементе 514 основания или их блокировки, что может уменьшить или исключить любую потребность в дополнительных элементах, выполненных с возможностью удержания нагревательного элемента 518 в элементе 514 основания с другой стороны. Установленная кривизна нагревательного элемента 518 может также смещать отклонение нагревательного элемента 518, которое может возникнуть при тепловом расширении в направлении элемента 516 для переноса жидкости, таким образом помогая поддерживать термический контакт между нагревательным элементом 518 и элементом 516 для переноса жидкости. В показанном варианте реализации элемент 516 для переноса жидкости и нагревательный элемент 518 содержат нагревательный узел 534, который вместе с элементом 514 основания и донной крышкой 526 образуют испарительную камеру 532.

[000195] Следует отметить, что некоторые варианты реализации необязательно должны включать нагревательный узел, а напротив могут включать в себя узел атомизации, выполненный с возможностью генерирования аэрозоля другим способом. Некоторые примеры узлов атомизации, которые вырабатывают аэрозоль другими способами, могут быть найдены, например, в заявке США № 16/544,326, поданной 18 августа 2019 года и озаглавленной «Съемный узел атомизации для устройства доставки аэрозоля», которая полностью включена в настоящий документ посредством ссылки.

[000196] В показанном варианте реализации нагревательный элемент 518 может быть выполнен из металлического материала, такого как нержавеющая сталь, в том числе, без ограничения, нержавеющая сталь марки 316L, 316, 304 или 304L. В других вариантах реализации нагревательный узел может быть выполнен из другого материала, такого как, например, фехраль (FeCrAl), нихром, дисилицид молибдена (MoSi2), силицид молибдена (MoSi), дисилицид молибдена легированный алюминием (Mo(Si,Al)2), титан, платина, серебро, палладий, сплавы серебра и палладия, графит и материалы на основе графита (например, пеноматериалы и нити на основе углерода). В дополнительных вариантах реализации нагревательный элемент может быть образован из проводящих чернил, диоксида кремния с примесью бора и/или керамики (например, керамику с положительным или отрицательным температурным коэффициентом). Также могут быть использованы другие типы нагревателей, такие как лазерные диоды или микронагреватели. Лазерный диод может быть выполнен с возможностью подачи электромагнитного излучения с определенной длиной волны или диапазоном длин волн, который может быть настроен на испарение композиции предшественника аэрозоля и/или настроен на нагрев элемента для переноса жидкости, посредством которого композиция предшественника аэрозоля может быть обеспечена для испарения. Лазерный диод, в частности, может быть расположен так, чтобы подавать электромагнитное излучение внутри камеры, и камера может быть выполнена с возможностью улавливать излучение (например, черное тело или белое тело). Подходящие микронагреватели описаны в патенте США № 8,881,737 под авторством Collett и др., который полностью включен в настоящий документ посредством ссылки. Например, микронагреватели могут содержать подложку (например, кварц, диоксид кремния) с дорожкой нагревателя на ней (например, резистивный элемент, такой как Ag, Pd, Ti, Pt, Pt/Ti, кремний с примесью бора или другие металлы или металлические сплавы), которые могут быть напечатаны или иным образом нанесены на подложку. Пассивирующий слой (например, оксид алюминия или диоксид кремния) может быть нанесен поверх дорожки нагревателя. Другие нагреватели описаны в публикации заявки на патент США № 2016/0345633 под авторством DePiano и др., которая полностью включена в настоящий документ посредством ссылки.

[000197] Хотя в других вариантах реализации могут быть обеспечены дополнительные и/или отличающиеся контактные элементы, нагревательный элемент 518 показанного варианта реализации включает в себя пару контактных отверстий 531A, 531B, которые выполнены с возможностью соединения нагревательного элемента 518 с разъемами 520A, 520B нагревателя картриджа 500. В показанном варианте реализации разъемы 520A, 520B нагревателя выполнены из проводящего материала и имеют гальваническое покрытие из никеля и/или золота. Примеры проводящих материалов могут включать, без ограничения, медь, алюминий, платину, золото, серебро, железо, сталь, латунь, бронзу, графит, проводящие керамические материалы или любую их комбинацию. В показанном варианте реализации контактные отверстия 531A, 531B выполнены так, чтобы иметь внутренний диаметр, который меньше внешнего диаметра ответных частей разъемов 520A, 520B нагревателя. В некоторых вариантах реализации контактные отверстия могут содержать один или более элементов (например, один или более пальцев или удлинений), которые создают эффективный внутренний диаметр, который меньше внешнего диаметра ответной части разъемов 520A, 520B нагревателя. Таким образом, контактные отверстия 531A, 531B нагревательного элемента 518 могут создавать посадку с натягом с верхними концами разъемов 520A, 520B нагревателя таким образом, что нагревательный элемент 518 может сохранять электрический контакт с разъемами 520A, 520B нагревателя. В показанном варианте реализации разъемы 520A, 520B нагревателя сформованы со вставкой в донной крышке 526.

[000198] Донная крышка 526 показанного варианта реализации выполнена с возможностью прикрепления к дальнему концу емкости 510 посредством процесса ультразвуковой сварки; однако возможны другие способы прикрепления (например, посредством адгезивов, термической клепки/термической сварки, замковой посадки, тому подобное). В показанном варианте реализации донная крышка 526 картриджа 500 включает в себя впускной канал 530 для воздуха картриджа, который расположен в приблизительном центре нижней поверхности донной крышки 526. Хотя возможны другие конфигурации, в показанном варианте реализации впускной канал 530 для воздуха картриджа имеет форму сопла. В частности, впускной канал 530 для воздуха картриджа показанного варианта реализации включает в себя первую часть (вблизи нижней поверхности донной крышки 526), которая имеет по существу цилиндрическую форму, и вторую часть, которая имеет по существу коническую форму и приводит к испарительной камере 532. Таким образом, внутренний диаметр впускного канала 530 для воздуха картриджа уменьшается, прежде чем привести к испарительной камере 532. Эта конфигурация может помочь сохранить впускной канал 530 для воздуха относительно свободным от скоплений жидкости, ведущей в испарительную камеру 532.

[000199] Хотя возможны другие конфигурации, картридж 500 показанного варианта реализации также включает в себя пару металлических вставок 524A, 524B, которые расположены в донной крышке 526 и выполнены с возможностью быть открытыми через их нижнюю поверхность. В показанном варианте реализации разъемы 524A, 524B нагревателя сформованы со вставкой в донной крышке 526. В некоторых вариантах реализации металлические вставки 524A, 524B выполнены с возможностью соединения с донной крышкой 526 с плотной или замковой посадкой. В показанном варианте реализации металлические вставки 524A, 524B выполнены из нержавеющей стали с гальваническим покрытием из никеля; однако в других вариантах реализации металлические вставки могут быть выполнены из любого материала, выполненного с возможностью прикрепления с помощью магнита, такого как различные ферромагнитные материалы, включая, без ограничения, железо, никель, кобальт, сплавы, такие как сталь, и/или любую их комбинацию.

[000200] Как указано выше, когда картридж 500 соединен с камерой 430 для размещения картриджа управляющего устройства 400 таким образом, что между картриджем 500 и управляющим устройством 400 создаются механическое и электрическое соединения. В частности, когда картридж 500 показанного варианта реализации соединен с верхним каркасом 406 управляющего устройства 400, между магнитами 446A, 446B, расположенными в верхнем каркасе 406, и металлическими вставками 524A, 524B, расположенными в донной крышке 526 картриджа 500, создается магнитное соединение. Дополнительно, когда картридж 500 показанного варианта реализации соединен с внутренним каркасом 406, между парой проводящих штырьков 436A, 436B управляющего устройства 400 и разъемами 520A, 520B нагревателя картриджа 500 создается электрическое соединение. Таким образом, когда картридж 500 показанного варианта реализации соединен с управляющим устройством 400, картридж 500 механически смещен в соединение с управляющим устройством 400 таким образом, что между картриджем 500 (и, в частности, нагревательным узлом 534) и управляющим устройством (и, в частности, управляющим компонентом 414 и батареей 416) сохраняется электрическое соединение.

[000201] Когда картридж 500 показанного варианта реализации соединен с внутренним каркасом 400, электрическое соединение между управляющим устройством 400 и нагревательным элементом 518 картриджа 500 (посредством проводящих штырьков 436A, 436B управляющего устройства 400 и разъемами 520A, 520B нагревателя картриджа) обеспечивает возможность направления управляющим корпусом 400 электрического тока к нагревательному элементу 518. В показанном варианте реализации это может произойти при обнаружении затяжки на устройстве доставки аэрозоля (или в других вариантах реализации посредством приведения в действие пользователем, таким как, например, посредством нажимной кнопки). Когда пользователь аэрозольного устройства показанного варианта реализации затягивается на мундштуке 502, входящий воздушный поток направляется в устройство через зазор между картриджем 500 и управляющим устройством 400. В показанном варианте реализации зазор содержит периферийный зазор, который проходит вокруг по существу всей периферии картриджа 500. Следует понимать, что в других вариантах реализации зазор не обязательно должен проходить вокруг всей периферии картриджа, например, в некоторых вариантах реализации зазор может содержать один или более зазоров, которые проходят вокруг части периферии картриджа, а не вокруг всей периферии, а в некоторых вариантах реализации зазор может содержать одно или более отдельных отверстий. В показанном варианте реализации зазор начинается в месте сопряжения между наружной поверхностью картриджа 500 и внутренней поверхностью управляющего устройства 400. В частности, зазор начинается в месте сопряжения наружной поверхности мундштука 502 картриджа 500 и верхней кромки наружной стенки 404 кожуха 402 управляющего устройства 400.

[000202] В показанном варианте реализации зазор между картриджем 500 и управляющим устройством 400 устанавливается и поддерживается элементами картриджа 500 и управляющего устройства 400. Хотя возможны другие конфигурации, верхний каркас 406 показанного варианта реализации включает в себя множество выпуклостей, которые расположены на расстоянии вокруг внутренней поверхности верхнего каркаса 406 и которые выполнены с возможностью бокового позиционирования картриджа 400. В показанном варианте реализации множество выпуклостей содержат множество возвышающихся удлиненных выступов, которые проходят от приблизительного верха верхнего каркаса 406 к его углубленной поверхности. Когда картридж 500 показанного варианта реализации соединен с управляющим устройством 400, множество выпуклостей верхнего каркаса 406 контактируют с наружной поверхностью картриджа 500 (и, в частности, с наружной поверхностью мундштука 502 и/или наружной поверхностью емкости 510 и/или наружной поверхностью донной крышки 526). Таким образом, выпуклости позиционируют картридж 500 сбоку относительно верхнего каркаса 406, тем самым устанавливая и сохраняя зазор. Следует понимать, что в других вариантах реализации выпуклости могут принимать другие формы (в том числе, например, одной или более неровностей) и могут располагаться на одном или более компонентах картриджа, а не на управляющем устройстве (или в дополнение к нему).

[000203] При осуществлении пользователем затяжки на устройстве, воздух. который входит в зазор между картриджем 500 и управляющим устройством 400, перемещается вниз по внешней стороне картриджа 500 и ниже его донной крышки 526. В показанном варианте реализации обеспечена возможность перемещения входящего воздуха ниже донной крышки 526 из-за вертикального положения картриджа 500 по отношению к нижней части камеры 430 для размещения картриджа. В частности, вертикальное положение картриджа 500 показанного варианта реализации устанавливается с использованием одного или более установочных элементов, которые проходят вверх от углубленной поверхности верхнего каркаса 406, по меньшей мере один из которых выполнен с возможностью контакта с нижней поверхностью донной крышки 526, когда картридж 500 соединен с управляющим устройством 400. Таким образом, когда картридж 500 размещен в управляющем устройстве 400, зазор между картриджем 500 и управляющим устройством 400 также устанавливается между нижней частью донной крышки 526 и углубленной поверхностью верхнего каркаса 406.

[000204] Как указано выше, хотя возможны другие конфигурации, донная крышка 526 показанного варианта реализации включает в себя впускной канал 530, который расположен в приблизительном центре нижней поверхности донной крышки 526. Поскольку зазор установлен между нижней частью донной крышки 526 и углубленной поверхностью верхнего каркаса 406, входящий воздух, который перемещается по внешней стороне картриджа 500 и ниже донной крышки 526, входит в картридж 500 через впускной канал 530 донной крышки 526. Воздух, который входит через впускной канал 530, затем входит в испарительную камеру 532 картриджа. По мере втягивания воздуха через впускной канал 530 в картридж 500, датчик 440 давления управляющего устройства 400 регистрирует затяжку. При обнаружении затяжки датчиком 440 давления управляющий компонент 414 направляет ток через нагревательный элемент 518 для нагрева нагревательного элемента 518. По мере нагрева нагревательного элемента 518 по меньшей мере часть жидкой композиции, содержащейся в элементе 516 для переноса жидкости, испаряется в испарительной камере 532. Соответственно, вырабатываемый в испарительной камере 532 аэрозоль может затем направляться пользователю. В частности, когда воздух входит в картридж 500 через впускной канал 530 для воздуха, воздух проходит через испарительную камеру 532, в которой он смешивается с испарившейся жидкой композицией и превращается в аэрозоль. Из-за геометрии испарительной камеры 532 и донной крышки 526 аэрозоль разделяется на два отдельных пути, которые проходят через внутреннюю часть донной крышки 526 и затем через проточные трубки для аэрозоля, которые образованы на противоположных сторонах полости 528 резервуара емкости 510. Эта относительно непростая конфигурация может увеличить эффективную длину пути потока и площадь отвода тепла, тем самым обеспечивая повышенное охлаждение потока аэрозоля до того, как он достигнет пользователя. Два пути для аэрозоля сходятся на ближнем конце емкости 510 и под верхней вставкой 506 канала для аэрозоля. Затем повторно объединенный аэрозоль проходит через верхнюю вставку 506 канала для аэрозоля и выходит из выходного отверстия 515 мундштука 500 к пользователю. Следует понимать, что проходы для аэрозоля ниже по потоку от впускного канала 530 для воздуха имеют увеличенный размер, чтобы минимизировать любое дополнительное падение давления в системе, создаваемое этими проходами.

[000205] Хотя возможны другие конфигурации, в показанном варианте реализации верхняя вставка 506 канала для аэрозоля выполнена с возможностью абсорбировать жидкость, образованную за счет осаждения и/или конденсации из аэрозоля, образованного в испарительной камере 532, и выполнена с возможностью иметь жесткие или полужесткие свойства. Таким образом, верхняя вставка 506 канала для аэрозоля показанного варианта реализации может быть выполнена из волокнистого материала, материала со спеченными шариками или вспененного материала с открытыми порами. Например, в некоторых вариантах реализации верхняя вставка канала для аэрозоля может быть выполнена из волокнистого полиэтилена (PE) или поэтилентерефталата (PET). Таким образом, верхняя вставка 506 канала для аэрозоля может быть выполнена с возможностью прикрепления к мундштуку с плотной или замковой посадкой. Верхняя вставка 506 канала для аэрозоля также выполнена с возможностью предотвращения выхода скопления жидкости из картриджа 500 через мундштук 502. Дополнительно, верхняя вставка 506 канала для аэрозоля расположена таким образом, что вырабатываемый в испарительной камере 532 аэрозоль проходит через вставку 506 непосредственно перед выходом из картриджа 500. В показанном варианте реализации внутренняя полость верхней вставки 506 канала для аэрозоля может служить в качестве камеры охлаждения, внутри которой может быть обеспечена возможность расширения образовавшегося аэрозоля и/или возможность охлаждения перед прохождением через выходное отверстие 515. В некоторых вариантах реализации испарительная камера 532 и камера охлаждения могут быть выполнены с возможностью иметь заданное относительное объемное отношение.

[000206] На ФИГ. 21A и 21B показаны подузлы картриджа по ФИГ. 18 согласно примеру реализации настоящего изобретения. В частности, на ФИГ. 21A показан подузел 545 донной крышки и подузел 547 емкости, а на ФИГ. 21B показан нижний подузел 551 и подузел 549 мундштука. В показанном варианте реализации подузел 545 донной крышки содержит донную крышку 526, металлические вставки 524A, 524B, разъемы 520A, 520B нагревателя, нагревательный элемент 518, элемент 516 для переноса жидкости, элемент 514 основания и нижнее уплотнение 512 картриджа. В показанном варианте реализации металлические вставки 524A, 524B и разъемы 520A, 520B нагревателя сформованы со вставкой в донной крышке 526. Дополнительно нижнее уплотнение 512 картриджа натянуто вокруг элемента 514 основания таким образом, что оно расположено в его канавке. Элемент 516 для переноса жидкости вставлен в элемент 514 основания, и нагревательный элемент установлен с плотной посадкой в элемент 514 основания таким образом, что контактные отверстия 531A, 531B обжимают соответствующие части разъемов 520A, 520B нагревателя, и нагревательный элемент 518 сгибается с получением криволинейной формы, при этом также захватывая и сгибая элемент 516 для переноса жидкости с получением криволинейной формы. Подузел 547 емкости показанного варианта реализации содержит емкость 510, которая была заполнена жидкой композицией через открытый конец емкости 510.

[000207] В показанном варианте реализации нижний подузел 551 по ФИГ. 21B собран путем соединения подузла 545 донной крышки с подузлом 510 емкости. В частности, подузел 545 донной крышки показанного варианта реализации соединен с подузлом 547 емкости посредством по существу непрерывной ультразвуковой сварки. В показанном варианте реализации подузел 549 мундштука содержит мундштук 502, вставку 504 мундштука, вставку 506 канала для аэрозоля и уплотнение 508 картриджа. Подузел 549 мундштука показанного варианта реализации собран путем запрессовывания вставки 504 мундштука в мундштук 502, запрессовывания картриджного уплотнения 508 картриджа в мундштук 502 и запрессовывания вкладыша 506 канала для аэрозоля в уплотнение 508 картриджа. В показанном варианте реализации окончательная сборка картриджа 500 происходит путем защелкивания подузла 549 мундштука на нижнем подузле 551 посредством элемента 541 в виде канавки наружной поверхности емкости 510 и элемента в виде гребня на внутренней поверхности мундштука 502.

[000208] На ФИГ. 22 показан покомпонентный вид в перспективе управляющего устройства в устройстве доставки аэрозоля согласно другому примеру реализации настоящего изобретения. Как показано на чертеже, управляющее устройство 600 показанного варианта реализации в целом включает в себя кожух 602, образующий наружную стенку 604, верхний каркас 606, уплотнение 608 верхнего каркаса, уплотнение 610 датчика давления, нижний каркас 612, управляющий компонент 614, батарею 616, вибрационный двигатель 618, кожух 620 двигателя, стержневое уплотнение 622, концевую крышку 624, рассеиватель 626 света и вентиляционный клапан 645. Управляющее устройство 600 показанного варианта реализации также включает в себя переднюю прокладку 631 из вспененного материала, множество боковых прокладок 637 из вспененного материала и изоляцию 639. В показанном варианте реализации передняя прокладка 631 из вспененного материала выполнена с возможностью расположения между батареей 616 и управляющим компонентом 614, а боковые прокладка 437 из вспененного материала выполнены с возможностью расположения на противоположных сторонах батареи 616. В некоторых вариантах реализации управляющее устройство может содержать одно или более других уплотнений, которые могут содержать, например, верхнее корпусное уплотнение и/или нижнее корпусное уплотнение.

[000209] Компоновка компонентов управляющего устройства 600 показана на ФИГ. 23, которая показывает вид в разрезе управляющего устройства согласно примеру реализации настоящего изобретения. В частности, на ФИГ. 23 показан вид спереди в разрезе управляющего устройства 600. Как показано на чертеже, верхний каркас 606 управляющего устройства 600 образует камеру 630 для размещения картриджа, внутри которой может быть присоединен картридж. Управляющее устройство 600 также включает в себя пару противоположных индикаторных окон 632, которые образованы в наружной стенке 404 кожуха 602, а также в верхнем каркасе 606. Однако следует отметить, что в некоторых вариантах реализации наличие любых индикаторных окон необязательно. Для вариантов реализации, которые включают в себя индикаторные окна, такие индикаторные окна могут обеспечивать пользователю возможность видеть один или более компонентов (и/или их состояний) установленного картриджа. Однако будет понятно, что показанные индикаторные окна 632 обеспечены в качестве примера, а не в качестве ограничения. Например, альтернативные варианты реализации могут включать в себя индикаторное окно, имеющее форму, отличающуюся от показанной. В качестве другого примера некоторые варианты реализации могут включать в себя только единственное индикаторное окно. В показанном варианте реализации верхний каркас 606 и кожух 602 представляют собой различные части; однако в других вариантах реализации верхний каркас и кожух могут быть непрерывно образованы таким образом, что они составляют одну и ту же часть.

[000210] В показанном варианте реализации кожух 602 содержит металлический материал, такой как, например, алюминий; однако в других вариантах реализации кожух может содержать материал металлического сплава, а в еще одних других вариантах реализации кожух может содержать формованный полимерный материал. В показанном варианте реализации одно или более из верхнего каркаса 606, нижнего каркаса 612 и концевой крышки 624 могут быть выполнены из формованного полимерного материала, такого как, например, формованный пластиковый материал (например, полибутилентерефталат (ПБТ), акрилонитрилбутадиенстирол (ABS), полиэтилен, поликарбонат, полиамид (нейлон), ударопрочный полистирол, полипропилен и их комбинации). В других вариантах реализации одно или более из этих компонентов могут быть выполнены из других материалов, включая. например, металлические материалы (например, алюминий, нержавеющая сталь, металлические сплавы и тому подобное), стеклянные материалы, керамические материалы (например, оксид алюминия, диоксид кремния, муллит, карбид кремния, нитрид кремния, нитрид алюминия и тому подобное), композитные материалы и/или любые их комбинации.

[000211] В показанном варианте реализации нижний каркас 612 выполнен с возможностью содержать батарею 616 в его внутренней области. В показанном варианте реализации батарея может представлять собой литий-полимерную батарею (LiPo); однако могут быть подходящими различные другие батареи. Некоторые другие примеры батарей, которые могут использоваться согласно изобретению, описаны в публикации заявки на патент США № 2010/0028766 под авторством Peckerar и др., раскрытие которой полностью включено в настоящий документ посредством ссылки. В некоторых вариантах реализации могут использоваться другие типы источника питания. Например, в различных вариантах реализации источник питания может содержать сменную батарею или перезаряжаемую батарею, твердотельную батарею, тонкопленочную твердотельную батарею, перезаряжаемый суперконденсатор и тому подобное, и, таким образом, быть скомбинирован с любым типом технологии перезарядки, включая подключение к обычному настенному зарядному устройству, подключение к автомобильному зарядному устройству (например, гнезду прикуривателя), подключение к компьютеру, например, через кабель или разъем универсальной последовательной шины (USB) (например, USB 2.0, 3.0, 3.1, USB типа C), подключение к разъему USB (например, USB 2.0, 3.0, 3.1, USB типа C, как может быть реализовано в настенной розетке, электронном устройстве, транспортном средстве, тому подобное), подключение к фотоэлектрическому элементу (иногда указан как солнечный фотоэлемент) или к солнечной панели солнечных фотоэлементов, к беспроводному зарядному устройству, такому как зарядное устройство, которое использует индукционную беспроводную зарядку (включая, например, беспроводную зарядку в соответствии со стандартом беспроводной зарядки Qi, разработанным компанией Wireless Power Consortium (WPC)) или беспроводному радиочастотному (РЧ) зарядному устройству, и подключение к массиву внешней ячейки(ек), такому как внешний аккумулятор, для зарядки устройства посредством разъема USB или беспроводного зарядного устройства. Примеры индуктивных беспроводных зарядных систем описаны в публикации заявки на патент США № 2017/0112196 под авторством Sur и др., которая полностью включена в настоящий документ посредством ссылки. В дополнительных вариантах реализации источник питания может также содержать конденсатор. Конденсаторы могут разряжаться быстрее, чем батареи, и могут быть заряжены между затяжками, что позволяет батарее разряжаться в конденсатор с меньшей скоростью, чем если бы она использовалась для непосредственного питания нагревательного элемента. Например, суперконденсатор - например, электрический двухслойный конденсатор (EDLC) - может использоваться отдельно от батареи или в сочетании с ней. При использовании отдельно суперконденсатор можно заряжать перед каждым использованием изделия. Таким образом, устройство может также включать в себя компонент зарядного устройства, который может быть прикреплен к курительному изделию между использованиями для пополнения суперконденсатора. Примеры источников энергии, которые содержат суперконденсаторы, описаны в публикации заявки на патент США № 2017/0112191 под авторством Sur и др., которая полностью включена в настоящий документ посредством ссылки.

[000212] Управляющее устройство 600 показанного варианта реализации включает в себя механизм управления в виде управляющего компонента 614, который выполнен, частично, с возможностью управления электроэнергией, подаваемой к нагревательному элементу картриджа. Хотя возможны другие конфигурации, управляющий компонент 614 показанного варианта реализации содержит печатную плату 634 (например, печатную монтажную плату (PCB)), которая включает в себя как жесткие, так и гибкие части. В частности, печатная плата 634 показанного варианта реализации включает в себя жесткую центральную часть 615 и две жестких концевых части, содержащие ближнюю концевую часть 617 и дальнюю концевую часть 619, причем каждая из концевых частей 617, 619 соединена с центральной частью 615 соответствующим гибким соединением. Таким образом, когда нижний каркас 612, батарея 616 и печатная плата 634 собраны в управляющее устройство 600, центральная часть 615 печатной платы 634 выполнена с возможностью расположения вблизи основной поверхности батареи 616, а две концевые части 617, 619 выполнены с возможностью расположения по существу перпендикулярно центральной части 615. В частности, ближняя концевая часть 617 печатной платы 634 выполнена с возможностью прохождения над верхней частью нижнего каркаса 612, а дальняя концевая часть 619 выполнена с возможностью прохождения под нижней частью нижнего каркаса 612. Нижний каркас 612 управляющего устройства 600 также выполнен с возможностью содержания кожуха 620 двигателя, в котором размещен вибрационный двигатель 618. В различных вариантах реализации вибрационный двигатель 618 может обеспечивать тактильную обратную связь по отношению к различным операциям устройства.

[000213] Центральная часть 615 показанного варианта реализации также включает в себя индикатор в виде источника 621 света. В некоторых вариантах реализации источник света может содержать, например, по меньшей мере один светоизлучающий диод (LED), выполненный с возможностью обеспечения одного или более цветов светиться. В других вариантах реализации источник света может быть выполнен с возможностью светиться только одним цветом, тогда как в других вариантах реализации источник света может быть выполнен с возможностью светиться различными другими цветами. В еще одних других вариантах реализации источник света может быть выполнен с возможностью обеспечения белого света. В показанном варианте реализации источник 621 света содержит RGB-светодиод (красный, зеленый, голубой), который выполнен с возможностью обеспечения различных цветов света, включая белый свет. Центральная часть 615 показанной печатной платы 634 также включает в себя электрические контакты 623, которые выполнены с возможностью функционального соединения печатной платы 634 с вибрационным двигателем 618. Другие типы электронных компонентов, их конструкций и конфигураций, их признаки и общие способы их работы описаны в патенте США № 4,735,217 под авторством Gerth и др., в патенте США № 4,947,874 под авторством Brooks и др., в патенте США № 5,372,148 под авторством McCafferty и др., в патенте США № 6,040,560 под авторством Fleischhauer и др., в патенте США № 7,040,314 под авторством Nguyen и др., в патенте США № 8,205,622 под авторством Pan, в публикации заявки на патент США № 2009/0230117 под авторством Fernando и др., в публикации заявки на патент США № 2014/0060554 под авторством Collet и др., в публикации заявки на патент США № 2014/0270727 под авторством Ampolini и др., и в публикации заявки на патент США № 2015/0257445 под авторством Henry и др., которые полностью включены в настоящий документ посредством ссылки. Другие признаки, средства управления или компоненты, которые могут содержаться в устройствах доставки аэрозоля согласно раскрытию настоящего изобретения, описаны в патенте США № 5,967,148 под авторством Harris и др., в патенте США № 5,934,289 под авторством Watkins и др., в патенте США № 5,954,979 под авторством Counts и др., в патенте США № 6,040,560 под авторством Fleischhauer и др., в патенте США № 8,365,742 под авторством Hon, в патенте США № 8,402,976 под авторством Fernando и др., в публикации заявки на патент США № 2010/0163063 под авторством Fernando и др., в публикации заявки на патент США № 2013/0192623 под авторством Tucker и др., в публикации заявки на патент США № 2013/0298905 под авторством Leven и др., в публикации заявки на патент США № 2013/0180553 под авторством Kim и др., в публикации заявки на патент США № 2014/0000638 под авторством Sebastian и др., в публикации заявки на патент США № 2014/0261495 под авторством Novak и др., и в публикации заявки на патент США № 2014/0261408 под авторством DePiano и др., которые полностью включены в настоящий документ посредством ссылки.

[000214] В показанном варианте реализации вентиляционный клапан 645 выполнен с возможностью установки внутри кожуха 602 таким образом, что он покрывает щель 625. Таким образом, в показанном варианте реализации одна сторона вентиляционного клапана 645 может содержать клей, чувствительный к давлению. В показанном варианте реализации вентиляционный клапан 645 содержит дышащий мембранный материал, такой как, например, материал Gore-Tex®; однако возможны другие подходящие материалы. В показанном варианте реализации источник 621 света может быть покрыт рассеивателем 626 света, часть которого выполнена с возможностью размещения в концевой крышке 624. Таким образом, при сборке рассеиватель 626 света расположен в щели 625, образованной в наружной стенке 604 кожуха 602, или вблизи нее и вблизи его дальнего конца. В показанном варианте реализации щель 235 содержит узкое удлиненное отверстие; однако в других вариантах реализации щель может быть обеспечена в любой требуемой форме и может быть расположена в любом местоположении на управляющем устройстве 600. В некоторых вариантах реализации рассеиватель 626 света может содержать прозрачный или полупрозрачный элемент, выполненный с возможностью обеспечения пользователю просмотра источника 621 света снаружи кожуха 602. В показанном варианте реализации рассеиватель 626 света может быть выполнен из формованного полимерного материала, такого как, например, формованный пластиковый материал (например, полибутилентерефталат (ПБТ), акрилонитрилбутадиенстирол (ABS), полиэтилен, поликарбонат, полиамид (нейлон), ударопрочный полистирол, полипропилен и их комбинации), хотя возможны другие материалы, в том числе стекло. В различных вариантах реализации дополнительные индикаторы (например, другие тактильные компоненты обратной связи, слуховой компонент обратной связи или тому подобное) могут содержаться в дополнение к или как альтернатива индикаторам в показанном варианте реализации. Дополнительные характерные типы компонентов, которые подают визуальные сигналы или индикаторы, такие как компоненты светоизлучающих диодов, а также их конструкция и использование описаны в патентах США № 5,154,192 под авторством Sprinkel и др., № 8,499,766 под авторством Newton и № 8,539,959 под авторством Scatterday, и в публикации заявки на патент США № 2015/0020825 под авторством Galloway и др. и в публикации заявки на патент США № 2015/0216233 под авторством Sears и др., которые полностью включены в настоящий документ посредством ссылки.

[000215] Хотя возможны другие конфигурации, ближняя концевая часть 617 печатной платы 634 показанного варианта реализации включает в себя пару проводящих штырьков 636A, 636B, а также датчик 640 давления. В показанном варианте реализации проводящие штырьки 636A, 636B содержат приводимые в действие пружиной штырьки (например, электрические пружинные контакты), которые проходят через верхний каркас 606 таким образом, что части концов штырьков 636A, 636B проходят в камеру 630 для размещения картриджа и смещаются в это положение под воздействием внутренних пружин проводящих штырьков 636A, 636B. Таким образом, когда картридж соединен с управляющим устройством 600, проводящие штырьки 636A, 636B выполнены с возможностью контакта с соответствующими элементами картриджа и отклонения вниз (например, по направлению к нижнему каркасу 612), преодолевая усилие пружин, таким образом, функционально соединяя установленный картридж с управляющим компонентом 614 и батареей 616. В показанном варианте реализации проводящие штырьки 636A, 636B содержат позолоченные металлические штырьки; однако возможны другие материалы или комбинации материалов, которые могут также включать покрытия и/или гальванические покрытия из электропроводящих материалов. Примеры электрически проводящих материалов могут включать, без ограничения, медь, алюминий, платину, золото, серебро, железо, сталь, латунь, бронзу, графит, проводящие керамические материалы или любую их комбинацию. Хотя возможны другие профили, концы проводящих штырьков 636A, 636B показанного варианта реализации имеют закругленный профиль таким образом, что отклонение проводящих штырьков 636A, 636B облегчается, когда картридж вставлен в камеру 630 для размещения картриджа. В других вариантах реализации проводящие штырьки могут быть расположены в других местоположениях камеры 630 для размещения картриджа, таких как, например, вблизи верхней части камеры 630 для размещения картриджа. В других вариантах реализации проводящие штырьки могут быть расположены в точке на боковых сторонах верхнего каркаса между ближним концом наружного кожуха и нижней стенкой стенки верхнего каркаса. Кроме того, в еще одних других вариантах реализации проводящие штырьки могут быть расположены между серединой боковых стенок и ближним концом наружного кожуха (т.е. в верхней половине боковых стенок). В качестве альтернативы, проводящие штырьки могут быть расположены между серединой боковых стенок и нижней стенкой стенки внутреннего каркаса (например, в нижней половине боковых стенок). Более того, в еще одних других вариантах реализации проводящие штырьки могут находиться в любом положении верхнего каркаса.

[000216] В различных вариантах реализации устройство доставки аэрозоля может включать в себя датчик воздушного потока, датчик давления или тому подобное. Как указано выше, управляющий компонент 614 показанного варианта реализации включает в себя датчик 640 давления, который расположен вблизи камеры 630 для размещения картриджа или ниже нее. Положение и функция датчика 640 давления показанного варианта реализации будут описаны ниже; однако в других вариантах реализации датчик воздушного потока или давления может быть расположен в любом месте внутри управляющего устройства 600, чтобы подвергаться изменению воздушного потока и/или давления, которое может сигнализировать о затяжке на устройстве и, таким образом, вызывать подачу батареей 616 питания на нагревательный элемент картриджа. Различные конфигурации печатной монтажной платы и датчика давления, например, описаны в публикации заявки на патент США № 2015/0245658 под авторством Worm и др., раскрытие которой полностью включено в настоящий документ посредством ссылки. В отсутствие датчика воздушного потока, датчика давления или тому подобного устройство доставки аэрозоля может быть активирован вручную, например, посредством нажимной кнопки, которая может быть расположена на управляющем устройстве и/или картридже. Например, могут быть использованы одна или более нажимных кнопок, как описано в публикации заявки на патент США № 2015/0245658 под авторством Worm и др., которая включена в настоящий документ посредством ссылки. Аналогично, может быть использован сенсорный экран, как описано в заявке на патент США № 14/643,626, поданной 10 марта 2015 года под авторством Sears и др., которая полностью включена в настоящий документ посредством ссылки. В качестве дополнительного примера компоненты, выполненные с возможностью распознавания жестов на основе заданных движений устройства доставки аэрозоля, могут использоваться в качестве устройства ввода данных. См. публикацию заявки на патент США № 2016/0158782 под авторством Henry и др., которая полностью включена в настоящий документ посредством ссылки.

[000217] Хотя это и не включено в показанный вариант реализации, некоторые варианты реализации могут включать в себя другие типы элементов ввода данных, которые могут заменять датчик воздушного потока или давления или дополнять его. Для обеспечения пользователю возможности управлять функциями устройства и/или для вывода информации пользователю может быть включено устройство ввода данных. Любой компонент или комбинация компонентов могут использоваться в качестве ввода данных для управления функцией устройства. В некоторых вариантах реализации устройство ввода данных может содержать компьютер или вычислительное устройство, такое как смартфон или планшет. В частности, устройство доставки аэрозоля может быть соединено с компьютером или другим устройством с помощью проводов, например, путем использования шнура USB или аналогичного протокола. Устройство доставки аэрозоля также может осуществлять связь с компьютером или другим устройством, действующим в качестве устройства ввода данных, посредством беспроводной связи. См., например, системы и способы управления устройством посредством запроса на считывание, как описано в публикации заявки на патент США № 2016/0007561 под авторством Ampolini и др., раскрытие которой полностью включено в настоящий документ посредством ссылки. В таких вариантах реализации приложение или другая компьютерная программа могут быть использованы в сочетании с компьютером или другим вычислительным устройством для ввода команд управления в устройство доставки аэрозоля, причем такие команды управления включают, например, способность образовывать аэрозоль определенного состава путем выбора содержания никотина и/или содержания дополнительных ароматизаторов, подлежащих включению. Дополнительные характерные типы чувствительных и обнаруживающих механизмов, их структура и конфигурация, их компоненты и общие способы их работы описаны в патенте США № 5,261,424 под авторством Sprinkel, Jr., в патенте США № 5,372,148 под авторством McCafferty и др., и в PCT № WO 2010/003480 под авторством Flick, которые полностью включены в настоящий документ посредством ссылки.

[000218] В показанном варианте реализации уплотнение 610 датчика давления выполнено с возможностью закрывать датчик 640 давления для его защиты от любой жидкости и/или аэрозоля из установленного картриджа. Таким образом, уплотнение 610 датчика давления показанного варианта реализации (а также другие уплотнительные элементы, в том числе кожух 620 двигателя, стержневое уплотнение 622 и/или уплотнение 643 концевой крышки) может быть выполнено из силиконового каучука, каучука из нитрида бора (BN), натурального каучука, термопластичного полиуретана или другого упругого материала. В некоторых вариантах реализации верхние части штырьков концевой крышки выполнены с возможностью взаимодействия с нижним каркасом. Например, в некоторых вариантах реализации верхние части штырьков концевой крышки выполнены с возможностью создания взаимодействия с натягом или с плотной посадкой с соответствующими щелевыми отверстиями в нижнем каркасе. В различных вариантах реализации место сопряжения между концевой крышкой и кожухом (например, посредством места сопряжения между уплотнением концевой крышки и внутренней поверхностью стенки наружного кожуха и/или верхними частями штырьков концевой крышки и нижним каркасом) может создавать взаимодействие с плотной посадкой с кожухом, которое выполнено с возможностью разъединения, так что что концевая крышка (или узел концевой крышки) может быть съемной. В некоторых вариантах реализации управляющее устройство может содержать один или более компонентов, выполненных с возможностью соответствия требованиям удаления газов из батарей в соответствии со стандартом UL 8139. Например, управляющее устройство может включать в себя концевую крышку, выполненную с возможностью извлечения в случае создания избыточного давления внутри оболочки управляющего устройства. В одном варианте реализации концевая крышка может включать в себя удерживающие штырьки, которые проходят по существу перпендикулярно от стенки концевой крышки. Удерживающие штырьки могут быть выполнены с возможностью сопряжения с приемными элементами (например, отверстиями) в каркасе управляющего устройства для обеспечения фрикционной посадки или посадки с натягом, которую можно преодолеть, если внутреннее давление внутри кожуха управляющего устройства превышает заданное внутреннее давление.

[000219] Хотя возможны другие конфигурации, дальняя концевая часть 619 печатной платы 634 включает в себя элемент 638 внешнего подключения. В различных вариантах реализации элемент 638 внешнего подключения может быть выполнен с возможностью соединения с внешним разъемом и/или установочной станцией или другим источником энергии или данных. Например, в некоторых вариантах реализации внешний разъем может содержать первый и второй концы разъема, которые могут быть соединены друг с другом соединением, которое может быть, например, шнуром переменной длины. В некоторых вариантах реализации первый конец разъема может быть выполнен с возможностью электрического и необязательно механического соединения с устройством, а второй конец разъема может быть выполнен с возможностью подключения к компьютеру или подобному электронному устройству или подключения к источнику питания. Адаптер, включающий в себя USB разъем на одном конце и разъем для блока питания на противоположном конце, раскрыт в публикации заявки на патент США № 2014/0261495 под авторством Novak и др., которая полностью включена в настоящий документ посредством ссылки. В показанном варианте реализации стержневое уплотнение 622 выполнено с возможностью уплотнения места сопряжения между элементом 638 внешнего подключения и концевой крышкой 624. В показанном варианте реализации один или более штырьков элемента 638 внешнего подключения могут проходить через концевую крышку 624 управляющего устройства, как указано выше. В показанном варианте реализации концевая крышка 624 также включает в себя пару штырьков 641A, 641B концевой крышки, которые могут быть прикреплены к концевой крышке 624. Например, в некоторых вариантах реализации штырьки 641A, 641B концевой крышки могут быть сформованы со вставкой с концевой крышкой 624. В некоторых вариантах реализации нижняя поверхность штырьков 641A, 641B концевой крышки (которая в некоторых вариантах реализации может быть плоской) может быть выполнена с возможностью обеспечения притягивания магнитов, содержащихся в узле внешнего зарядного устройства. Таким образом, штырьки 641A, 641B концевой крышки могут быть выполнены из любого материала, выполненного с возможностью притягивания магнитом, таким как различные ферромагнитные материалы, включая, без ограничения, сталь, железо, никель, кобальт, другие сплавы и/или любую их комбинацию.

[000220] Верхний каркас 606 показанного варианта реализации включает в себя пару магнитов 646A, 646B, которые открыты в камере 630 для размещения картриджа. В различных вариантах реализации магниты 646A, 646B могут содержать любой тип магнитов, включая магниты из редкоземельных металлов. Например, в некоторых вариантах реализации один или более магнитов могут содержать неодимовые магниты (также известные как магниты NdFeB, NIB, or Neo). В различных вариантах реализации могут использоваться различные классы неодимовых магнитов, включая, например, классы N35, N38, N40, N42, N45, N48, N50 и/или N52. В других вариантах реализации один или более магнитов могут содержать самариево-кобальтовые магниты (также известные как магниты SmCo). В еще одних других вариантах реализации один или более магнитов могут содержать керамика-ферритовые магниты. В других вариантах реализации один или более магнитов могут содержать алюминий-никель-кобальтовые (AlNiCo) магниты. В любых их вышеприведенных вариантов реализации один или более магнитов могут содержать гальваническое покрытие и/или покрытие. Например, в некоторых вариантах реализации один или более магнитов могут быть покрыты никелем. В других вариантах реализации один или более магнитов могут быть покрыты одним или более из следующего: цинк, олово, медь, эпоксидная смола, серебро и/или золото. Например, в некоторых вариантах реализации один или более магнитов могут быть покрыты комбинацией этих материалов. Например, в одном варианте реализации один или более магнитов могут быть покрыты никелем, медью и снова никелем. В другом варианте реализации один или более магнитов могут быть покрыты никелем, медью, никелем и верхним покрытием из золота.

[000221] На ФИГ. 24 показан покомпонентный вид в перспективе картриджа 700 согласно другому примеру реализации настоящего изобретения. На ФИГ. 25 показан вид спереди в разрезе картриджа 700, а на ФИГ. 26 показан вид сбоку в разрезе картриджа 700. Хотя возможны другие конфигурации, картридж 700 показанного варианта реализации в целом включает в себя мундштук 702, вставку 704 мундштука, верхнюю вставку 706 канала для аэрозоля, верхнее уплотнение 708 картриджа, емкость 710, которая образует стенку 711 емкости, нижнее уплотнение 712 картриджа, элемент 714 основания, элемент 716 для переноса жидкости (например, фитиль), нагревательный элемент 718, пару разъемов 720A, 720B нагревателя, пару металлических вставок 724A, 724B и донную крышку 726.

[000222] Как показано на чертежах, мундштук 702 показанного варианта реализации образует ближний конец и дальний конец, причем ближний конец мундштука 702 образует проходящее через него выходное отверстие 715. В показанном варианте реализации вставка 704 мундштука выполнена с возможностью расположения вблизи ближнего конца мундштука 702 таким образом, что она проходит через его выходное отверстие 715. В показанном варианте реализации мундштук 702 может быть выполнен из формованного пластикового материала, такого как, полипропилен, хотя возможны другие материалы, в том числе, без ограничения, сополиэфир Tritan™, акрилонитрилбутадиенстирол (ABS), полиэтилен, поликарбонат, полиамид (нейлон), ударопрочный полистирол и их комбинации. В показанном варианте реализации вставка 704 мундштука может быть выполнена из формованного полимерного материала, такого как, например, сополиэфир Tritan™, хотя возможны другие материалы, в том числе, без ограничения, полипропилен, акрилонитрилбутадиенстирол (ABS), полиэтилен, поликарбонат, полиамид (нейлон), ударопрочный полистирол и их комбинации. В показанном варианте реализации верхнее уплотнение 708 картриджа опрессовано на вставке 704 мундштука или с ней, хотя в других вариантах реализации эти компоненты могут представлять отдельные части. В показанном варианте реализации верхнее уплотнение 708 картриджа выполнено с возможностью образования по существу воздухонепроницаемого и непроницаемого для жидкости уплотнения между емкостью 710 и мундштуком 702. Таким образом, верхнее уплотнение 708 картриджа может быть выполнено из термопластичного эластомера. В других вариантах реализации верхнее уплотнение картриджа может быть выполнено из других материалов, в том числе, без ограничения, из силиконового каучука, каучука из нитрида бора (BN), натурального каучука, термопластичного полиуретана или другого упругого материала. В показанном варианте реализации вставка 704 мундштука выполнена с возможностью приема и уплотнения верхней вставки 706 канала для аэрозоля (см. также ФИГ. 25 и 26).

[000223] В показанном варианте реализации вставка 704 мундштука и узел верхнего уплотнения 708 картриджа включает в себя выступающий элемент таким образом, что вставка 704 мундштука может быть установлена изнутри мундштука 702 и может быть выполнена с возможностью соединения с выходным отверстием 715 и/или другой частью мундштука 702 с помощью плотной посадки или замковой посадки. В других вариантах реализации возможны другие способы прикрепления (например, посредством адгезивов, термической клепки (heat staking)/термической сварки, ультразвуковой сварки, тому подобное). В показанном варианте реализации мундштук 702 выполнен с возможностью прикрепления к емкости 710 посредством защелкивающихся элементов. Например, мундштук 702 показанного варианта реализации включает в себя элемент 743 в виде гребня (см. ФИГ. 26), который проходит вокруг по меньшей мере части его внутренней поверхности, а емкость 710 включает в себя соответствующий элемент 741 в виде канавки, который проходит вокруг по меньшей мере части ее наружной поверхности. В других вариантах реализации эти элементы могут быть обратимыми (например, мундштук может содержать канавку. а емкость может содержать элемент в виде гребня). В еще одних других вариантах реализации возможны другие способы прикрепления (например, посредством адгезивов, термической клепки (heat staking)/термической сварки, ультразвуковой сварки, тому подобное).

[000224] В некоторых вариантах реализации вставка мундштука может проявлять цвет, связанный с отличительной характеристикой картриджа. Например, в некоторых вариантах реализации картридж настоящего изобретения может содержать жидкую композицию, которая включает в себя отличительную характеристику, такую как, например, конкретный ароматизатор (как обсуждается ниже), или конкретная концентрация никотина, хотя любая характеристика картриджа может считаться отличительной характеристикой. Для целей настоящего описания термин «цвет» следует толковать в широком смысле, например, охватывая любой цвет или любой оттенок того же цвета. Также следует отметить, что в некоторых вариантах реализации определенные цвета могут быть в общем связаны с конкретными отличительными характеристиками (например, зеленый цвет может быть связан с ароматом мяты, а красный цвет может быть связан с ароматом яблока); однако в других вариантах реализации определенные цвета могут быть связаны с конкретными отличительными характеристиками согласно указателю или руководству, которое может быть обеспечено или предоставлено пользователю. Примеры отличительных характеристик описаны в заявке на патент США № 16/171,920, озаглавленной «Устройство доставки аэрозоля с индикатором аромата», которая полностью включена в настоящий документ посредством ссылки.

[000225] Емкость 710 показанного варианта реализации образует ближний конец и дальний конец, причем мундштук 702 выполнен с возможностью взаимодействия с ближним концом емкости 710, а донная крышка 726 выполнена с возможностью взаимодействия с дальним концом емкости 710. В показанном варианте реализации емкость 710 также образует полость 728 резервуара, которая включает в себя закрытый ближний конец и открытый дальний конец. Таким образом, полость 728 резервуара емкости 710 выполнена с возможностью содержания в ней жидкой композиции (например, электронной жидкости или композиции предшественника аэрозоля). Закрытый ближний конец полости 728 резервуара обеспечивает возможность создания надежного уплотнения на верхней стороне столба жидкой композиции. Это может предотвратить просачивание/попадание воздуха в полость резервуара с верхнего конца, когда картридж удерживается вертикально. Это также может предотвратить попадание воздуха из верхней части столба жидкой композиции, что может создать разрежение и может снизить вероятность утечки жидкой композиции из нижней части емкости через элемент для переноса жидкости или другой проход.

[000226] Хотя возможны другие конфигурации, в показанном варианте реализации пара внутренних проточных трубок 733A, 733B для аэрозоля образованы на противоположных сторонах полости 728 резервуара емкости 710. В случае емкости 710, сформованной под давлением, внутренние проточные трубки для аэрозоля выполнены с возможностью формования в ней. Как будет более подробно описано ниже, аэрозоль, вырабатываемый в испарительной камере картриджа 700, выполнен с возможностью перемещения через проточные трубки для аэрозоля для доставки пользователю.

[000227] В показанном варианте реализации стенка 711 емкости выполнена прозрачной или полупрозрачной, так что содержащаяся в ней жидкая композиция видна снаружи. Таким образом, в показанном варианте реализации вся стенка 711 емкости выполнена прозрачной или полупрозрачной. В качестве альтернативы, в некоторых вариантах реализации только часть стенки емкости или только одна сторона стенки емкости может быть прозрачной или полупрозрачной, в то время как оставшиеся части стенки емкости могут быть по существу непрозрачными. В других вариантах реализации стенка емкости может быть по существу непрозрачной, а полоса, проходящая от ближнего конца емкости до дальнего конца емкости, может быть прозрачной или полупрозрачной. В дополнительных вариантах реализации стенка емкости может быть цветной. В некоторых вариантах реализации цвет может быть сконфигурирован так, чтобы жидкая композиция внутри емкости все еще была видна, например, за счет использования прозрачной или полупрозрачной наружной стенки емкости. В других вариантах реализации стенка емкости может быть выполнена так, что наружная стенка емкости имеет по существу непрозрачный цвет. В показанном варианте реализации емкость 710 выполнена из сополиэфира Tritan™, хотя в других вариантах реализации емкость может быть выполнена из другого материалов, в том числе, без ограничения, из акрилонитрилбутадиенстирола (ABS), полиэтилена, поликарбоната, полиамида (нейлон), ударопрочного полистирола, полипропилена и их комбинаций. Также возможны другие материалы, включая, например, стекло.

[000228] Для тех вариантов реализации, которые включают в себя индикаторное окно в управляющем устройстве, по меньшей мере часть емкости и/или по меньшей мере часть донной крышки может быть видна при взаимодействии картриджа с управляющим устройством. Как указано выше, в некоторых вариантах реализации по меньшей мере часть стенки 711 емкости может быть выполнена по меньшей мере частично прозрачной или полупрозрачной, так что содержащаяся в ней жидкая композиция видна снаружи. Таким образом, в некоторых вариантах реализации относительное количество любой жидкой композиции, присутствующей в емкости, может быть видно через индикаторное окно при взаимодействии картриджа с управляющим устройством. В некоторых вариантах реализации индикаторное окно может быть расположено возле ближнего конца управляющего устройства и выполнено в виде удлиненного выреза овальной формы в наружной стенке кожуха и верхнем каркасе управляющего устройства. Следует понимать, что в еще одних других вариантах реализации индикаторное окно может иметь любые другие формы и/или местоположения, как описано выше, по отношению к другим показанным вариантам реализации и, как указано, некоторые варианты реализации не обязательно должны включать какие-либо индикаторные окна.

[000229] В показанном варианте реализации емкость 710 и, в частности, полость 728 резервуара содержит жидкую композицию, которая может содержать композицию предшественника аэрозоля и/или ароматизатор. Сделана ссылка на вышеприведенное обсуждение этих материалов и их вариаций. Как показано на чертежах, картридж 700 показанного варианта реализации также включает в себя элемент 714 основания, который выполнен с возможностью взаимодействия с открытым дальним концом полости 728 резервуара емкости 710 и его закрытия. Нижнее уплотнение 712 показанного варианта реализации выполнено с возможностью образования по существу воздухонепроницаемого и непроницаемого для жидкости уплотнения между нижней частью емкости 710 и донной крышкой 726 (см. также ФИГ. 25 и 26), в частности, нижнее уплотнение 712 выполнено с возможностью расположения внутри канавки на наружной поверхности элемента 714 основания так, чтобы способствовать по существу воздухонепроницаемому и непроницаемому для жидкости уплотнению между элементом 714 основания и емкостью 710. В показанном варианте реализации нижнее уплотнение 712 выполнено из силиконового каучука. В других вариантах реализации нижнее уплотнение может быть выполнено из других материалов, в том числе, без ограничения, из каучука из нитрида бора (BN), натурального каучука, термопластичного полиуретана или другого упругого материала. В показанном варианте реализации элемент 714 основания выполнен из сополиэфира Tritan™. В других вариантах реализации элемент основания может быть выполнен из другого материала, в том числе, без ограничения, из акрилонитрилбутадиенстирола (ABS), полиэтилена, поликарбоната, полиамида (нейлон), ударопрочного полистирола, полипропилена и их комбинаций. Элемент 714 основания показанного варианта реализации также включает в себя множество щелей 735, которые выполнены с возможностью обеспечения проходов для потока жидкости для жидкой композиции, содержащейся в полости 728 резервуара емкости 710, чтобы способствовать переносу жидкости к элементу 716 для переноса жидкости. В некоторых вариантах реализации щели могут также обеспечивать удержание некоторой жидкости, даже когда непрерывный объем жидкой композиции в полости 728 резервуара не находится в контакте с элементом 714 основания (так, например, когда устройство доставки аэрозоля перевернуто).

[000230] Как показано на чертежах, элемент 716 для переноса жидкости расположен внутри элемента 714 основания и проходит между жидкой композицией в полости 728 резервуара и нагревательным элементом 718 (см. также ФИГ. 25 и 26). В показанном варианте реализации элемент 716 для переноса жидкости выполнен из 100% хлопка и при установке в картридж 700 имеет криволинейную форму. Однако в других вариантах реализации элемент для переноса жидкости может иметь другие формы и может быть выполнен из разнообразных материалов, выполненных с возможностью переноса жидкости, например, за счет капиллярного действия. Например, в некоторых вариантах реализации элемент для переноса жидкости может быть образован из волокнистых материалов (например, органического хлопка, ацетилцеллюлозы, регенерированной целлюлозной ткани, стекловолокна), пористой керамики, пористого углерода, графита, пористого стекла, спеченных стеклянных шариков, спеченных керамических шариков, капиллярных трубок или тому подобное. В других вариантах реализации элемент для переноса жидкости может быть любым материалом, который содержит сеть открытых пор (т.е. множество пор, которые связаны между собой так, что текучая среда может протекать из одной поры в другую во множестве направлений через элемент). Как далее описано в настоящем документе, некоторые варианты реализации раскрытия настоящего изобретения могут, в частности, относиться к использованию неволокнистых элементов для переноса. Таким образом, волокнистые элементы для переноса могут быть явным образом исключены. В качестве альтернативы, могут быть использованы комбинации волокнистых элементов для переноса и неволокнистых элементов для переноса. Характерные типы подложек, резервуаров или других компонентов для поддержки предшественника аэрозоля описаны в патенте США № 8,528,569 под авторством Newton, в публикациях заявок на патент США № 2014/0261487 под авторством Chapman и др., № 2014/0059780 под авторством Davis и др., и в публикации заявки на патент США № 2015/0216232 под авторством Bless и др., которые полностью включены в настоящий документ посредством ссылки. Также различные впитывающие материалы, а также конструкция и работа данных впитывающих материалов в определенных типах электронных сигарет приведены в патенте США № 8,910,640 под авторством Sears и др., который полностью включен в настоящий документ посредством ссылки. В некоторых вариантах реализации элемент для переноса текучей среды может быть частично или полностью образован из пористого монолита, такого как пористая керамика, пористое стекло или тому подобное. Примеры монолитных материалов, подходящих для использования в соответствии с вариантами реализации настоящего раскрытия, описаны, например, в заявке на патент США № 14/988,109, поданной 5 января 2016 г., и в патенте США № 2014/0123989 под авторством LaMothe, раскрытия которых полностью включены в настоящий документ посредством ссылки.

[000231] Как показано на чертежах, нагревательный элемент 718 показанного варианта реализации также выполнен с возможностью расположения внутри элемент 714 основания. В частности, нагревательный элемент 718 показанного варианта реализации содержит нагревательный элемент, который имеет по существу плоский профиль. Хотя в некоторых вариантах реализации нагревательный элемент может сохранять по существу плоский профиль при установке в картридж, когда нагревательный элемент 718 показанного варианта реализации установлен в картридж 700, он имеет криволинейную или дугообразную форму, соответствующую криволинейной форме элемента 716 для переноса жидкости (см. также ФИГ. 26). Хотя другие варианты реализации могут отличаться, в показанном варианте реализации нагревательный элемент 718 содержит первый конец, второй конец и контур нагревателя, соединяющий первый конец и второй конец. В частности, контур нагревателя показанного варианта реализации содержит змеевидный узор из дорожек нагревателя, которые соединены на его соответствующих концах и которые проходят по существу поперек продольной оси нагревательного элемента для соединения первого конца и второго конца. В то время как в некоторых вариантах реализации дорожки нагревателя могут быть твердыми, дорожки нагревателя показанного варианта реализации содержат множество раздельных дорожек. В показанном варианте реализации кромки нагревательного элемента являются по существу твердыми, а множество раздельных дорожек расположены в центральной области нагревательного элемента. Таким образом, контур нагревателя показанного варианта реализации может быть выполнен с возможностью концентрации тепла в области нагревательного элемента, выполненного с возможностью нахождения в контакте с элементом 716 для переноса жидкости.

[000232] В показанном варианте реализации нагревательный элемент 718 в установленном положении контактирует с нижней поверхностью элемента 716 для переноса жидкости. В показанном варианте реализации криволинейная форма плоского нагревательного элемента 718 может обеспечивать большое отношение площади поперечного сечения потока к длине пути потока через элемент 716 для переноса жидкости. Это может обеспечивать повышенную производительность в отношении доставки жидкой композиции к элементу 716 для переноса жидкости. При установке кромки нагревательного элемента 718 выполнены с возможностью взаимодействия с элементом 714 основания таким образом, что нагревательный элемент 718 сохраняет свою криволинейную форму. Таким образом, кривизна нагревательного элемента 718 может также обеспечивать сжимающую силу против элемента 716 для переноса жидкости. Дополнительно, сила возврата пружины нагревательного элемента 718 обеспечивает возможность расположения кромок нагревательного элемента 718 в элементе 714 основания или их блокировки, что может уменьшить или исключить любую потребность в дополнительных элементах, выполненных с возможностью удержания нагревательного элемента 718 в элементе 714 основания с другой стороны. Установленная кривизна нагревательного элемента 718 может также смещать отклонение нагревательного элемента 718, которое может возникнуть при тепловом расширении в направлении элемента 716 для переноса жидкости, таким образом помогая поддерживать термический контакт между нагревательным элементом 718 и элементом 716 для переноса жидкости. В показанном варианте реализации элемент 716 для переноса жидкости и нагревательный элемент 718 содержат нагревательный узел 734, который вместе с элементом 714 основания и элементом 755 в виде сопла образуют испарительную камеру 732. В показанном варианте реализации элемент 755 в виде сопла содержит центральное отверстие и расположен вблизи элемента 726 основания и ниже нагревательного элемента 718. В показанном варианте реализации элемент 755 в виде сопла выполнен из силиконового каучука, хотя возможны другие материалы, в том числе, без ограничения, каучук из нитрида бора (BN), натуральный каучук, термопластичный полиуретан или другой упругий материал. В других вариантах реализации элемент в виде сопла может быть выполнен из других материалов, в том числе, без формованных пластиковых материалов.

[000233] Следует отметить, что некоторые варианты реализации необязательно должны включать нагревательный узел, а напротив могут включать в себя узел атомизации, выполненный с возможностью генерирования аэрозоля другим способом. Некоторые примеры узлов атомизации, которые вырабатывают аэрозоль другими способами, могут быть найдены, например, в заявке США № 16/544,326, поданной 18 августа 2019 года и озаглавленной «Съемный узел атомизации для устройства доставки аэрозоля», которая полностью включена в настоящий документ посредством ссылки.

[000234] В показанном варианте реализации нагревательный элемент 718 может быть выполнен из нержавеющей стали марки 316L, хотя могут использоваться другие материалы, в том числе, без ограничения, нержавеющая сталь марки 316, 304 или 304L. В других вариантах реализации нагревательный узел может быть выполнен из другого материала, такого как, например, фехраль (FeCrAl), нихром, дисилицид молибдена (MoSi2), силицид молибдена (MoSi), дисилицид молибдена легированный алюминием (Mo(Si,Al)2), титан, платина, серебро, палладий, сплавы серебра и палладия, графит и материалы на основе графита (например, пеноматериалы и нити на основе углерода). В дополнительных вариантах реализации нагревательный элемент может быть образован из проводящих чернил, диоксида кремния с примесью бора и/или керамики (например, керамику с положительным или отрицательным температурным коэффициентом). Также могут быть использованы другие типы нагревателей, такие как лазерные диоды или микронагреватели. Лазерный диод может быть выполнен с возможностью подачи электромагнитного излучения с определенной длиной волны или диапазоном длин волн, который может быть настроен на испарение композиции предшественника аэрозоля и/или настроен на нагрев элемента для переноса жидкости, посредством которого композиция предшественника аэрозоля может быть обеспечена для испарения. Лазерный диод, в частности, может быть расположен так, чтобы подавать электромагнитное излучение внутри камеры, и камера может быть выполнена с возможностью улавливать излучение (например, черное тело или белое тело). Подходящие микронагреватели описаны в патенте США № 8,881,737 под авторством Collett и др., который полностью включен в настоящий документ посредством ссылки. Например, микронагреватели могут содержать подложку (например, кварц, диоксид кремния) с дорожкой нагревателя на ней (например, резистивный элемент, такой как Ag, Pd, Ti, Pt, Pt/Ti, кремний с примесью бора или другие металлы или металлические сплавы), которые могут быть напечатаны или иным образом нанесены на подложку. Пассивирующий слой (например, оксид алюминия или диоксид кремния) может быть нанесен поверх дорожки нагревателя. Другие нагреватели описаны в публикации заявки на патент США № 2016/0345633 под авторством DePiano и др., которая полностью включена в настоящий документ посредством ссылки.

[000235] Хотя в других вариантах реализации могут быть обеспечены дополнительные и/или отличающиеся контактные элементы, нагревательный элемент 718 показанного варианта реализации включает в себя пару контактных отверстий 731A, 731B, которые выполнены с возможностью соединения нагревательного элемента 718 с разъемами 720A, 720B нагревателя картриджа 700. В показанном варианте реализации разъемы 720A, 720B нагревателя выполнены из латуни и имеют гальваническое покрытие из золота поверх никеля. В других вариантах реализации разъемы нагревателя могут быть выполнены из другого проводящего материала, который может иметь гальваническое покрытие или не иметь его. Примеры других возможных проводящих материалов включают, без ограничения, медь, алюминий, платину, золото, серебро, железо, сталь, бронзу, графит, проводящие керамические материалы или любую их комбинацию. В показанном варианте реализации контактные отверстия 731A, 731B выполнены так, чтобы иметь внутренний диаметр, который меньше внешнего диаметра ответных частей разъемов 720A, 720B нагревателя. В некоторых вариантах реализации контактные отверстия могут содержать один или более элементов (например, один или более пальцев или удлинений), которые создают эффективный внутренний диаметр, который меньше внешнего диаметра ответной части разъемов 720A, 720B нагревателя. Таким образом, контактные отверстия 731A, 731B нагревательного элемента 718 могут создавать посадку с натягом с верхними концами разъемов 720A, 720B нагревателя таким образом, что нагревательный элемент 518 может сохранять электрический контакт с разъемами 720A, 720B нагревателя. В показанном варианте реализации разъемы 720A, 720B нагревателя сформованы со вставкой в донной крышке 726.

[000236] Донная крышка 726 показанного варианта реализации выполнена с возможностью прикрепления к дальнему концу емкости 710 посредством процесса ультразвуковой сварки; однако возможны другие способы прикрепления (например, посредством адгезивов, термической клепки/термической сварки, замковой посадки, тому подобное). В показанном варианте реализации донная крышка 726 картриджа 700 включает в себя впускной канал 730 для воздуха картриджа, который расположен в приблизительном центре нижней поверхности донной крышки 726. Хотя возможны другие конфигурации, в показанном варианте реализации впускной канал 730 для воздуха картриджа имеет овальную форму и содержит поперечный стержневой элемент, который проходит через входное отверстие между отверстием впускного канала 730 для воздуха и испарительной камерой 732.

[000237] Хотя возможны другие конфигурации, картридж 700 показанного варианта реализации также включает в себя пару металлических вставок 724A, 724B, которые расположены в донной крышке 726 и выполнены с возможностью быть открытыми через их нижнюю поверхность. В показанном варианте реализации разъемы 724A, 724B нагревателя сформованы со вставкой в донной крышке 726. В некоторых вариантах реализации металлические вставки могут быть выполнены с возможностью соединения с донной крышкой с плотной или замковой посадкой. В показанном варианте реализации металлические вставки 724A, 724B выполнены из нержавеющей стали с гальваническим покрытием из никеля; однако в других вариантах реализации металлические вставки могут быть выполнены из любого материала, выполненного с возможностью прикрепления с помощью магнита, такого как различные ферромагнитные материалы, включая, без ограничения, железо, никель, кобальт, сплавы, такие как сталь, и/или любую их комбинацию.

[000238] Как указано выше, когда картридж соединен с камерой для размещения картриджа управляющего устройства, между картриджем и управляющим устройством создаются механическое и электрическое соединения. На ФИГ. 27 показан вид спереди в разрезе устройства доставки аэрозоля согласно примеру реализации настоящего изобретения. В частности, на ФИГ. 27 показан картридж 700, соединенный с управляющим устройством 600. Когда картридж 700 показанного варианта реализации соединен с верхним каркасом 606 управляющего устройства 600, между магнитами 646A, 646B, расположенными в верхнем каркасе 606, и металлическими вставками 724A, 724B, расположенными в донной крышке 726 картриджа 700, создается магнитное соединение. Дополнительно, между парой проводящих штырьков 636A, 636B управляющего устройства 600 и разъемами 720A, 720B нагревателя картриджа 700 создается электрическое соединение. Таким образом, когда картридж 700 показанного варианта реализации соединен с управляющим устройством 600, картридж 700 механически смещен в соединение с управляющим устройством 600 таким образом, что между картриджем 700 (и, в частности, нагревательным узлом 734) и управляющим устройством (и, в частности, управляющим компонентом 614 и батареей 616) сохраняется электрическое соединение.

[000239] Когда картридж 700 показанного варианта реализации соединен с внутренним каркасом 600, электрическое соединение между управляющим устройством 600 и нагревательным элементом 718 картриджа 700 (посредством проводящих штырьков 636A, 636B управляющего устройства 600 и разъемами 720A, 720B нагревателя картриджа) обеспечивает возможность направления управляющим корпусом 600 электрического тока к нагревательному элементу 718. В показанном варианте реализации это может произойти при обнаружении затяжки на устройстве доставки аэрозоля (или в других вариантах реализации посредством приведения в действие пользователем, таким как, например, посредством нажимной кнопки). Когда пользователь аэрозольного устройства показанного варианта реализации затягивается на мундштуке 702, входящий воздушный поток направляется в устройство через зазор между картриджем 700 и управляющим устройством 600. В показанном варианте реализации зазор содержит периферийный зазор, который проходит вокруг по существу всей периферии картриджа 700. Следует понимать, что в других вариантах реализации зазор не обязательно должен проходить вокруг всей периферии картриджа, например, в некоторых вариантах реализации зазор может содержать один или более зазоров, которые проходят вокруг части периферии картриджа, а не вокруг всей периферии, а в некоторых вариантах реализации зазор может содержать одно или более отдельных отверстий. В показанном варианте реализации зазор начинается в месте сопряжения между наружной поверхностью картриджа 700 и внутренней поверхностью управляющего устройства 600. В частности, зазор начинается в месте сопряжения наружной поверхности мундштука 702 картриджа 700 и верхней кромки наружной стенки 604 кожуха 602 управляющего устройства 600.

[000240] В показанном варианте реализации зазор между картриджем 700 и управляющим устройством 600 устанавливается и поддерживается элементами картриджа 700 и/и/или управляющего устройства 600. Хотя возможны другие конфигурации, верхний каркас 606 показанного варианта реализации включает в себя пару расположенных на расстоянии выпуклостей, расположенных на одной стороне камеры 630 для размещения картриджа, и пару расположенных на расстоянии каналов, расположенных на противоположной стороне камеры 630 для размещения картриджа. В показанном варианте реализации выпуклости содержат возвышающихся удлиненных выступов, которые проходят от приблизительного верха верхнего каркаса 606 к его углубленной поверхности. Аналогично, каналы проходят от приблизительного верха верхнего каркаса 606 к его углубленной поверхности. Когда картридж 700 показанного варианта реализации соединен с управляющим устройством 600, выпуклости, расположенные на внутренней поверхности камеры 630 для размещения картриджа, область верхнего каркаса между каналами (которая в альтернативном варианте реализации может считаться относительно широкой или большой выпуклостью) и/или область между выпуклостями и каналами контактируют с наружной поверхностью картриджа 700 (и, в частности, с наружной поверхностью мундштука 702 и/или наружной поверхностью емкости 710 и/или наружной поверхностью донной крышки 726). Таким образом, эти элементы позиционируют картридж 700 сбоку относительно верхнего каркаса 606, тем самым устанавливая и сохраняя зазор. Следует понимать, что в других вариантах реализации элементы позиционирования могут принимать другие формы (в том числе, например, одной или более неровностей) и могут располагаться на одном или более компонентах картриджа, а не на управляющем устройстве (или в дополнение к нему).

[000241] При осуществлении пользователем затяжки на устройстве, воздух. который входит в зазор между картриджем 700 и управляющим устройством 600, перемещается вниз по внешней стороне картриджа 700 и ниже его донной крышки 726. В показанном варианте реализации обеспечена возможность перемещения входящего воздуха ниже донной крышки 726 из-за вертикального положения картриджа 700 по отношению к нижней части камеры 730 для размещения картриджа. В частности, вертикальное положение картриджа 700 показанного варианта реализации устанавливается с использованием одного или более установочных элементов, которые проходят вверх от углубленной поверхности верхнего каркаса 606, по меньшей мере один из которых выполнен с возможностью контакта с нижней поверхностью донной крышки 726, когда картридж 700 соединен с управляющим устройством 600. В показанном варианте реализации установочные элементы включают в себя по меньшей мере пару выступов, каждый из которых проходит вокруг соответствующего магнита 646. Таким образом, когда картридж 700 размещен в управляющем устройстве 600, зазор между картриджем 700 и управляющим устройством 600 также устанавливается между нижней частью донной крышки 726 и углубленной поверхностью верхнего каркаса 606.

[000242] Как указано выше, хотя возможны другие конфигурации, донная крышка 726 показанного варианта реализации включает в себя впускной канал 730, который расположен в приблизительном центре нижней поверхности донной крышки 726. В показанном варианте реализации углубленная поверхность приемной камеры 630 включает в себя сквозное отверстие, а уплотнение 608 верхнего каркаса показанного варианта реализации включает в себя приподнятую часть, которая выполнена, когда картридж 700 установлен в приемной камере 630, с возможностью упирания в нижнюю часть донной крышки 726 и по существу окружения впускного канала 730. Таким образом, воздух, который попадает в зазор между картриджем 700 и управляющим устройством 600, перемещается через отверстие в углубленную поверхность приемной камеры 630 (и вблизи датчика давления), через приподнятую часть уплотнения верхнего каркаса и во впускной канал 730 картриджа 700. Воздух, который входит через впускной канал 730, затем входит в испарительную камеру 732 картриджа. По мере втягивания воздуха через впускной канал 730 в картридж 700, датчик 640 давления управляющего устройства 600 регистрирует затяжку. При обнаружении затяжки датчиком 640 давления управляющий компонент 614 направляет ток через нагревательный элемент 718 для нагрева нагревательного элемента 718. По мере нагрева нагревательного элемента 718 по меньшей мере часть жидкой композиции, содержащейся в элементе 716 для переноса жидкости, испаряется в испарительной камере 732. Соответственно, вырабатываемый в испарительной камере 732 аэрозоль может затем направляться пользователю. В частности, когда воздух входит в картридж 700 через впускной канал 730 для воздуха, воздух проходит через испарительную камеру 732, в которой он смешивается с испарившейся жидкой композицией и превращается в аэрозоль. Из-за геометрии испарительной камеры 732 и донной крышки 726 аэрозоль разделяется на два отдельных пути, которые проходят через внутреннюю часть донной крышки 726 и затем через проточные трубки для аэрозоля, которые образованы на противоположных сторонах полости 728 резервуара емкости 710. Эта относительно непростая конфигурация может увеличить эффективную длину пути потока и площадь отвода тепла, тем самым обеспечивая повышенное охлаждение потока аэрозоля до того, как он достигнет пользователя. Два пути для аэрозоля сходятся на ближнем конце емкости 710 и под верхней вставкой 706 канала для аэрозоля. Затем повторно объединенный аэрозоль проходит через верхнюю вставку 706 канала для аэрозоля и выходит из выходного отверстия 715 мундштука 700 к пользователю.

[000243] Хотя возможны другие конфигурации, в показанном варианте реализации верхняя вставка 706 канала для аэрозоля выполнена с возможностью абсорбировать жидкость, образованную за счет осаждения и/или конденсации из аэрозоля, образованного в испарительной камере 732, и выполнена с возможностью иметь жесткие или полужесткие свойства. Таким образом, верхняя вставка 706 канала для аэрозоля показанного варианта реализации может быть выполнена из волокнистого материала, материала со спеченными шариками или вспененного материала с открытыми порами. Например, в некоторых вариантах реализации верхняя вставка канала для аэрозоля может быть выполнена из волокнистого полиэтилена (PE) или поэтилентерефталата (PET). Таким образом, верхняя вставка 706 канала для аэрозоля может быть выполнена с возможностью прикрепления к мундштуку 702 (и в частности к вставке 704 мундштука) с плотной или замковой посадкой. Верхняя вставка 706 канала для аэрозоля также выполнена с возможностью предотвращения выхода скопления жидкости из картриджа 700 через мундштук 702. Дополнительно, верхняя вставка 706 канала для аэрозоля расположена таким образом, что вырабатываемый в испарительной камере 732 аэрозоль проходит через вставку 706 непосредственно перед выходом из картриджа 700. В показанном варианте реализации внутренняя полость верхней вставки 706 канала для аэрозоля может служить в качестве камеры охлаждения, внутри которой может быть обеспечена возможность расширения образовавшегося аэрозоля и/или возможность охлаждения перед прохождением через выходное отверстие 715. В некоторых вариантах реализации испарительная камера 732 и камера охлаждения могут быть выполнены с возможностью иметь заданное относительное объемное отношение.

[000244] На ФИГ. 28 показан покомпонентный вид в перспективе управляющего устройства в устройстве доставки аэрозоля согласно другому примеру реализации настоящего изобретения. Как показано на чертеже, управляющее устройство 800 показанного варианта реализации в целом включает в себя кожух 802, образующий наружную стенку 804, верхний каркас 806, уплотнение 808 верхнего каркаса, уплотнение 810 датчика давления, нижний каркас 812, управляющий компонент 814, батарею 816, вибрационный двигатель 818, кожух 820 двигателя, стержневое уплотнение 822, концевую крышку 824, рассеиватель 826 света и вентиляционный клапан 839. Управляющее устройство 800 показанного варианта реализации также включает в себя переднюю прокладку 831 из вспененного материала, множество боковых прокладок 837 из вспененного материала (которые могут обеспечивать пространство для расширения батареи во время использования), изоляцию 839 батареи и электрическую изоляцию 847. В показанном варианте реализации изоляция 839 батареи выполнена с возможностью расположения между батареей 816 и управляющим компонентом 814, боковые прокладка 837 из вспененного материала выполнены с возможностью расположения на противоположных сторонах батареи 816, передняя прокладка 831 из вспененного материала выполнена с возможностью расположения между управляющим компонентом 841 и кожухом 804, а электрическая изоляция 847 выполнена с возможностью служить в качестве изоляции мест запаивания при соединении двигателя и управляющего компонента. В различных вариантах реализации включение любого одного или любой комбинации этих компонентов не обязательно. Кроме того, в различных вариантах реализации один или более из этих компонентов могут быть заменены отверждаемым материалом для уплотнений, герметиком, лентой, тому подобное. В некоторых вариантах реализации управляющее устройство может содержать одно или более других уплотнений, которые могут содержать, например, верхнее корпусное уплотнение и/или нижнее корпусное уплотнение.

[000245] Компоновка компонентов управляющего устройства 800 показана на ФИГ. 29, которая показывает вид в разрезе управляющего устройства согласно примеру реализации настоящего изобретения. В частности, на ФИГ. 29 показан вид спереди в разрезе управляющего устройства 800. Как показано на чертеже, верхний каркас 806 управляющего устройства 800 образует камеру 830 для размещения картриджа, внутри которой может быть присоединен картридж. В показанном варианте реализации верхний каркас 806 и кожух 802 представляют собой различные части; однако в других вариантах реализации верхний каркас и кожух могут быть непрерывно образованы таким образом, что они составляют одну и ту же часть.

[000246] В показанном варианте реализации кожух 802 содержит металлический материал, такой как, например, алюминий; однако в других вариантах реализации кожух может содержать материал металлического сплава, а в еще одних других вариантах реализации кожух может содержать формованный полимерный материал. В показанном варианте реализации одно или более из верхнего каркаса 806, нижнего каркаса 812 и концевой крышки 824 могут быть выполнены из формованного полимерного материала, такого как, например, формованный пластиковый материал (например, полибутилентерефталат (ПБТ), акрилонитрилбутадиенстирол (ABS), полиэтилен, поликарбонат, полиамид (нейлон), ударопрочный полистирол, полипропилен и их комбинации). В других вариантах реализации одно или более из этих компонентов могут быть выполнены из других материалов, включая. например, металлические материалы (например, алюминий, нержавеющая сталь, металлические сплавы и тому подобное), стеклянные материалы, керамические материалы (например, оксид алюминия, диоксид кремния, муллит, карбид кремния, нитрид кремния, нитрид алюминия и тому подобное), композитные материалы и/или любые их комбинации.

[000247] В показанном варианте реализации нижний каркас 812 выполнен с возможностью содержать батарею 816 в его внутренней области. В показанном варианте реализации батарея может представлять собой литий-полимерную батарею (LiPo); однако могут быть подходящими различные другие батареи. Некоторые другие примеры батарей, которые могут использоваться согласно изобретению, описаны в публикации заявки на патент США № 2010/0028766 под авторством Peckerar и др., раскрытие которой полностью включено в настоящий документ посредством ссылки. В некоторых вариантах реализации могут использоваться другие типы источника питания. Например, в различных вариантах реализации источник питания может содержать сменную батарею или перезаряжаемую батарею, твердотельную батарею, тонкопленочную твердотельную батарею, перезаряжаемый суперконденсатор и тому подобное, и, таким образом, быть скомбинирован с любым типом технологии перезарядки, включая подключение к обычному настенному зарядному устройству, подключение к автомобильному зарядному устройству (например, гнезду прикуривателя), подключение к компьютеру, например, через кабель или разъем универсальной последовательной шины (USB) (например, USB 2.0, 3.0, 3.1, USB типа C), подключение к разъему USB (например, USB 2.0, 3.0, 3.1, USB типа C, как может быть реализовано в настенной розетке, электронном устройстве, транспортном средстве, тому подобное), подключение к фотоэлектрическому элементу (иногда указан как солнечный фотоэлемент) или к солнечной панели солнечных фотоэлементов, к беспроводному зарядному устройству, такому как зарядное устройство, которое использует индукционную беспроводную зарядку (включая, например, беспроводную зарядку в соответствии со стандартом беспроводной зарядки Qi, разработанным компанией Wireless Power Consortium (WPC)) или беспроводному радиочастотному (РЧ) зарядному устройству, и подключение к массиву внешней ячейки(ек), такому как внешний аккумулятор, для зарядки устройства посредством разъема USB или беспроводного зарядного устройства. Примеры индуктивных беспроводных зарядных систем описаны в публикации заявки на патент США № 2017/0112196 под авторством Sur и др., которая полностью включена в настоящий документ посредством ссылки. В дополнительных вариантах реализации источник питания может также содержать конденсатор. Конденсаторы могут разряжаться быстрее, чем батареи, и могут быть заряжены между затяжками, что позволяет батарее разряжаться в конденсатор с меньшей скоростью, чем если бы она использовалась для непосредственного питания нагревательного элемента. Например, суперконденсатор - например, электрический двухслойный конденсатор (EDLC) - может использоваться отдельно от батареи или в сочетании с ней. При использовании отдельно суперконденсатор можно заряжать перед каждым использованием изделия. Таким образом, устройство может также включать в себя компонент зарядного устройства, который может быть прикреплен к курительному изделию между использованиями для пополнения суперконденсатора. Примеры источников энергии, которые содержат суперконденсаторы, описаны в публикации заявки на патент США № 2017/0112191 под авторством Sur и др., которая полностью включена в настоящий документ посредством ссылки.

[000248] Управляющее устройство 800 показанного варианта реализации включает в себя механизм управления в виде управляющего компонента 814, который выполнен, частично, с возможностью управления электроэнергией, подаваемой к нагревательному элементу картриджа. Хотя возможны другие конфигурации, управляющий компонент 814 показанного варианта реализации содержит печатную плату 834 (например, печатную монтажную плату (PCB)), которая включает в себя как жесткие, так и гибкие части. В частности, печатная плата 834 показанного варианта реализации включает в себя жесткую центральную часть 815 и две жестких концевых части, содержащие ближнюю концевую часть 817 и дальнюю концевую часть 819, причем каждая из концевых частей 817, 819 соединена с центральной частью 815 соответствующим гибким соединением. Таким образом, когда нижний каркас 812, батарея 816 и печатная плата 834 собраны в управляющее устройство 800, центральная часть 815 печатной платы 834 выполнена с возможностью расположения вблизи основной поверхности батареи 816, а две концевые части 817, 819 выполнены с возможностью расположения по существу перпендикулярно центральной части 815. В частности, ближняя концевая часть 817 печатной платы 834 выполнена с возможностью прохождения над верхней частью нижнего каркаса 812, а дальняя концевая часть 819 выполнена с возможностью прохождения под нижней частью нижнего каркаса 812. Нижний каркас 812 управляющего устройства 800 также выполнен с возможностью содержания кожуха 820 двигателя, в котором размещен вибрационный двигатель 818. В различных вариантах реализации вибрационный двигатель 818 может обеспечивать тактильную обратную связь по отношению к различным операциям устройства.

[000249] Центральная часть 815 показанного варианта реализации также включает в себя индикатор в виде источника 821 света. В некоторых вариантах реализации источник света может содержать, например, по меньшей мере один светоизлучающий диод (LED), выполненный с возможностью обеспечения одного или более цветов светиться. В других вариантах реализации источник света может быть выполнен с возможностью светиться только одним цветом, тогда как в других вариантах реализации источник света может быть выполнен с возможностью светиться различными другими цветами. В еще одних других вариантах реализации источник света может быть выполнен с возможностью обеспечения белого света. В показанном варианте реализации источник 821 света содержит RGB-светодиод (красный, зеленый, голубой), который выполнен с возможностью обеспечения различных цветов света, включая белый свет. Центральная часть 815 показанной печатной платы 834 также включает в себя электрические контакты 823, которые выполнены с возможностью функционального соединения печатной платы 834 с вибрационным двигателем 818. Другие типы электронных компонентов, их конструкций и конфигураций, их признаки и общие способы их работы описаны в патенте США № 4,735,217 под авторством Gerth и др., в патенте США № 4,947,874 под авторством Brooks и др., в патенте США № 5,372,148 под авторством McCafferty и др., в патенте США № 6,040,560 под авторством Fleischhauer и др., в патенте США № 7,040,314 под авторством Nguyen и др., в патенте США № 8,205,622 под авторством Pan, в публикации заявки на патент США № 2009/0230117 под авторством Fernando и др., в публикации заявки на патент США № 2014/0060554 под авторством Collet и др., в публикации заявки на патент США № 2014/0270727 под авторством Ampolini и др., и в публикации заявки на патент США № 2015/0257445 под авторством Henry и др., которые полностью включены в настоящий документ посредством ссылки. Другие признаки, средства управления или компоненты, которые могут содержаться в устройствах доставки аэрозоля согласно раскрытию настоящего изобретения, описаны в патенте США № 5,967,148 под авторством Harris и др., в патенте США № 5,934,289 под авторством Watkins и др., в патенте США № 5,954,979 под авторством Counts и др., в патенте США № 6,040,560 под авторством Fleischhauer и др., в патенте США № 8,365,742 под авторством Hon, в патенте США № 8,402,976 под авторством Fernando и др., в публикации заявки на патент США № 2010/0163063 под авторством Fernando и др., в публикации заявки на патент США № 2013/0192623 под авторством Tucker и др., в публикации заявки на патент США № 2013/0298905 под авторством Leven и др., в публикации заявки на патент США № 2013/0180553 под авторством Kim и др., в публикации заявки на патент США № 2014/0000638 под авторством Sebastian и др., в публикации заявки на патент США № 2014/0261495 под авторством Novak и др., и в публикации заявки на патент США № 2014/0261408 под авторством DePiano и др., которые полностью включены в настоящий документ посредством ссылки.

[000250] В показанном варианте реализации вентиляционный клапан 845 выполнен с возможностью установки внутри кожуха 802 таким образом, что он покрывает щель 825. Таким образом, в показанном варианте реализации одна сторона вентиляционного клапана 845 может содержать клей, чувствительный к давлению. В показанном варианте реализации вентиляционный клапан 845 содержит дышащий мембранный материал, такой как, например, материал Gore-Tex®; однако возможны другие подходящие материалы. В показанном варианте реализации источник 821 света может быть покрыт рассеивателем 826 света, часть которого выполнена с возможностью размещения в концевой крышке 824. В показанном варианте реализации рассеиватель света образует соединение с плотной посадкой с концевой крышкой 824; однако в других вариантах реализации рассеиватель света может быть прикреплен к концевой крышке другим способом. При сборке рассеиватель 826 света расположен в щели 825, образованной в наружной стенке 804 кожуха 802, или вблизи нее и вблизи его дальнего конца. В показанном варианте реализации щель 235 содержит узкое удлиненное отверстие; однако в других вариантах реализации щель может быть обеспечена в любой требуемой форме и может быть расположена в любом местоположении на управляющем устройстве 800. В некоторых вариантах реализации рассеиватель 826 света может содержать прозрачный или полупрозрачный элемент, выполненный с возможностью обеспечения пользователю просмотра источника 821 света снаружи кожуха 802. В показанном варианте реализации рассеиватель 826 света может быть выполнен из формованного полимерного материала, такого как, например, формованный пластиковый материал (например, полибутилентерефталат (ПБТ), акрилонитрилбутадиенстирол (ABS), полиэтилен, поликарбонат, полиамид (нейлон), ударопрочный полистирол, полипропилен и их комбинации), хотя возможны другие материалы, в том числе стекло. В различных вариантах реализации дополнительные индикаторы (например, другие тактильные компоненты обратной связи, слуховой компонент обратной связи или тому подобное) могут содержаться в дополнение к или как альтернатива индикаторам в показанном варианте реализации. Дополнительные характерные типы компонентов, которые подают визуальные сигналы или индикаторы, такие как компоненты светоизлучающих диодов, а также их конструкция и использование описаны в патентах США № 5,154,192 под авторством Sprinkel и др., № 8,499,766 под авторством Newton и № 8,539,959 под авторством Scatterday, и в публикации заявки на патент США № 2015/0020825 под авторством Galloway и др. и в публикации заявки на патент США № 2015/0216233 под авторством Sears и др., которые полностью включены в настоящий документ посредством ссылки.

[000251] Хотя возможны другие конфигурации, ближняя концевая часть 817 печатной платы 834 показанного варианта реализации включает в себя пару проводящих штырьков 836A, 836B, а также датчик 840 давления. В показанном варианте реализации проводящие штырьки 836A, 836B содержат приводимые в действие пружиной штырьки (например, электрические пружинные контакты), которые проходят через верхний каркас 806 таким образом, что части концов штырьков 836A, 836B проходят в камеру 830 для размещения картриджа и смещаются в это положение под воздействием внутренних пружин проводящих штырьков 836A, 636B. Таким образом, когда картридж соединен с управляющим устройством 800, проводящие штырьки 836A, 836B выполнены с возможностью контакта с соответствующими элементами картриджа и отклонения вниз (например, по направлению к нижнему каркасу 812), преодолевая усилие пружин, таким образом, функционально соединяя установленный картридж с управляющим компонентом 814 и батареей 816. В показанном варианте реализации проводящие штырьки 836A, 836B содержат позолоченные металлические штырьки; однако возможны другие материалы или комбинации материалов, которые могут также включать покрытия и/или гальванические покрытия из электропроводящих материалов. Примеры электрически проводящих материалов могут включать, без ограничения, медь, алюминий, платину, золото, серебро, железо, сталь, латунь, бронзу, графит, проводящие керамические материалы или любую их комбинацию. Хотя возможны другие профили, концы проводящих штырьков 836A, 836B показанного варианта реализации имеют закругленный профиль таким образом, что отклонение проводящих штырьков 836A, 836B облегчается, когда картридж вставлен в камеру 830 для размещения картриджа. В других вариантах реализации проводящие штырьки могут быть расположены в других местоположениях камеры 830 для размещения картриджа, таких как, например, вблизи верхней части камеры 830 для размещения картриджа. В других вариантах реализации проводящие штырьки могут быть расположены в точке на боковых сторонах верхнего каркаса между ближним концом наружного кожуха и нижней стенкой стенки верхнего каркаса. Кроме того, в еще одних других вариантах реализации проводящие штырьки могут быть расположены между серединой боковых стенок и ближним концом наружного кожуха (т.е. в верхней половине боковых стенок). В качестве альтернативы, проводящие штырьки могут быть расположены между серединой боковых стенок и нижней стенкой стенки внутреннего каркаса (например, в нижней половине боковых стенок). Более того, в еще одних других вариантах реализации проводящие штырьки могут находиться в любом положении верхнего каркаса.

[000252] В различных вариантах реализации устройство доставки аэрозоля может включать в себя датчик воздушного потока, датчик давления или тому подобное. Как указано выше, управляющий компонент 814 показанного варианта реализации включает в себя датчик 840 давления, который расположен вблизи камеры 830 для размещения картриджа или ниже нее. Положение и функция датчика 840 давления показанного варианта реализации будут описаны ниже; однако в других вариантах реализации датчик воздушного потока или давления может быть расположен в любом месте внутри управляющего устройства 800, чтобы подвергаться изменению воздушного потока и/или давления, которое может сигнализировать о затяжке на устройстве и, таким образом, вызывать подачу батареей 816 питания на нагревательный элемент картриджа. Различные конфигурации печатной монтажной платы и датчика давления, например, описаны в публикации заявки на патент США № 2015/0245658 под авторством Worm и др., раскрытие которой полностью включено в настоящий документ посредством ссылки. В отсутствие датчика воздушного потока, датчика давления или тому подобного устройство доставки аэрозоля может быть активирован вручную, например, посредством нажимной кнопки, которая может быть расположена на управляющем устройстве и/или картридже. Например, могут быть использованы одна или более нажимных кнопок, как описано в публикации заявки на патент США № 2015/0245658 под авторством Worm и др., которая включена в настоящий документ посредством ссылки. Аналогично, может быть использован сенсорный экран, как описано в заявке на патент США № 14/643,626, поданной 10 марта 2015 года под авторством Sears и др., которая полностью включена в настоящий документ посредством ссылки. В качестве дополнительного примера компоненты, выполненные с возможностью распознавания жестов на основе заданных движений устройства доставки аэрозоля, могут использоваться в качестве устройства ввода данных. См. публикацию заявки на патент США № 2016/0158782 под авторством Henry и др., которая полностью включена в настоящий документ посредством ссылки.

[000253] Хотя это и не включено в показанный вариант реализации, некоторые варианты реализации могут включать в себя другие типы элементов ввода данных, которые могут заменять датчик воздушного потока или давления или дополнять его. Для обеспечения пользователю возможности управлять функциями устройства и/или для вывода информации пользователю может быть включено устройство ввода данных. Любой компонент или комбинация компонентов могут использоваться в качестве ввода данных для управления функцией устройства. В некоторых вариантах реализации устройство ввода данных может содержать компьютер или вычислительное устройство, такое как смартфон или планшет. В частности, устройство доставки аэрозоля может быть соединено с компьютером или другим устройством с помощью проводов, например, путем использования шнура USB или аналогичного протокола. Устройство доставки аэрозоля также может осуществлять связь с компьютером или другим устройством, действующим в качестве устройства ввода данных, посредством беспроводной связи. См., например, системы и способы управления устройством посредством запроса на считывание, как описано в публикации заявки на патент США № 2016/0007561 под авторством Ampolini и др., раскрытие которой полностью включено в настоящий документ посредством ссылки. В таких вариантах реализации приложение или другая компьютерная программа могут быть использованы в сочетании с компьютером или другим вычислительным устройством для ввода команд управления в устройство доставки аэрозоля, причем такие команды управления включают, например, способность образовывать аэрозоль определенного состава путем выбора содержания никотина и/или содержания дополнительных ароматизаторов, подлежащих включению. Дополнительные характерные типы чувствительных и обнаруживающих механизмов, их структура и конфигурация, их компоненты и общие способы их работы описаны в патенте США № 5,261,424 под авторством Sprinkel, Jr., в патенте США № 5,372,148 под авторством McCafferty и др., и в PCT № WO 2010/003480 под авторством Flick, которые полностью включены в настоящий документ посредством ссылки.

[000254] В показанном варианте реализации уплотнение 810 датчика давления выполнено с возможностью закрывать датчик 840 давления для его защиты от любой жидкости и/или аэрозоля из установленного картриджа. Таким образом, уплотнение 810 датчика давления показанного варианта реализации, а также другие уплотнительные элементы, в том числе, например, уплотнение 808 верхнего каркаса (и/или уплотнение заборного отверстия картриджа), кожух 820 двигателя, стержневое уплотнение 822 (и/или уплотнение 843 концевой крышки) могут быть выполнены из силиконового каучука, каучука из нитрида бора (BN), натурального каучука, термопластичного полиуретана или другого упругого материала. В некоторых вариантах реализации верхние части штырьков концевой крышки выполнены с возможностью взаимодействия с нижним каркасом. Например, в некоторых вариантах реализации верхние части штырьков концевой крышки выполнены с возможностью создания взаимодействия с натягом или с плотной посадкой с соответствующими щелевыми отверстиями в нижнем каркасе. В различных вариантах реализации место сопряжения между концевой крышкой и кожухом (например, посредством места сопряжения между уплотнением концевой крышки и внутренней поверхностью стенки наружного кожуха и/или верхними частями штырьков концевой крышки и нижним каркасом) может создавать взаимодействие с плотной посадкой с кожухом, которое выполнено с возможностью разъединения, так что что концевая крышка (или узел концевой крышки) может быть съемной. В некоторых вариантах реализации управляющее устройство может содержать один или более компонентов, выполненных с возможностью соответствия требованиям удаления газов из батарей в соответствии со стандартом UL 8139. Например, управляющее устройство может включать в себя концевую крышку, выполненную с возможностью извлечения в случае создания избыточного давления внутри оболочки управляющего устройства. В одном варианте реализации концевая крышка может включать в себя удерживающие штырьки, которые проходят по существу перпендикулярно от стенки концевой крышки. Удерживающие штырьки могут быть выполнены с возможностью сопряжения с приемными элементами (например, отверстиями) в каркасе управляющего устройства для обеспечения фрикционной посадки или посадки с натягом, которую можно преодолеть, если внутреннее давление внутри кожуха управляющего устройства превышает заданное внутреннее давление.

[000255] Хотя возможны другие конфигурации, дальняя концевая часть 819 печатной платы 834 включает в себя элемент 838 внешнего подключения. В различных вариантах реализации элемент 838 внешнего подключения может быть выполнен с возможностью соединения с внешним разъемом и/или установочной станцией или другим источником энергии или данных. Например, в некоторых вариантах реализации внешний разъем может содержать первый и второй концы разъема, которые могут быть соединены друг с другом соединением, которое может быть, например, шнуром переменной длины. В некоторых вариантах реализации первый конец разъема может быть выполнен с возможностью электрического и необязательно механического соединения с устройством, а второй конец разъема может быть выполнен с возможностью подключения к компьютеру или подобному электронному устройству или подключения к источнику питания. Адаптер, включающий в себя USB разъем на одном конце и разъем для блока питания на противоположном конце, раскрыт в публикации заявки на патент США № 2014/0261495 под авторством Novak и др., которая полностью включена в настоящий документ посредством ссылки. В показанном варианте реализации стержневое уплотнение 822 выполнено с возможностью уплотнения места сопряжения между элементом 838 внешнего подключения и концевой крышкой 824. В показанном варианте реализации один или более штырьков элемента 838 внешнего подключения могут проходить через концевую крышку 824 управляющего устройства, как указано выше. В показанном варианте реализации концевая крышка 824 также включает в себя пару штырьков 841A, 841B концевой крышки, которые могут быть прикреплены к концевой крышке 824. Например, в некоторых вариантах реализации штырьки 841A, 641B концевой крышки могут быть сформованы со вставкой с концевой крышкой 824. В некоторых вариантах реализации нижняя поверхность штырьков 841A, 841B концевой крышки (которая в некоторых вариантах реализации может быть плоской) может быть выполнена с возможностью обеспечения притягивания магнитов, содержащихся в узле внешнего зарядного устройства. Таким образом, штырьки 841A, 841B концевой крышки могут быть выполнены из любого материала, выполненного с возможностью притягивания магнитом, таким как различные ферромагнитные материалы, включая, без ограничения, сталь, железо, никель, кобальт, другие сплавы и/или любую их комбинацию. В показанном варианте реализации противоположные концы штырьков 841A, 841B концевой крышки имеют участки с множеством диаметров. Например, каждый их штырьков 841A, 841B образует по меньшей мере три участка над концевой крышкой 824, первый участок вблизи концевой крышки 824, второй участок над первым участком и концевой участок, удаленный от концевой крышки 824. В показанном варианте реализации концевые участки штырьков 841A, 841B имеют наклонный диаметр, а первый участок имеет наружный диаметр больше, чем у второго участка.

[000256] Верхний каркас 806 показанного варианта реализации включает в себя пару магнитов 846A, 846B, которые открыты в камере 830 для размещения картриджа. В различных вариантах реализации магниты 846A, 846B могут содержать любой тип магнитов, включая магниты из редкоземельных металлов. Например, в некоторых вариантах реализации один или более магнитов могут содержать неодимовые магниты (также известные как магниты NdFeB, NIB, or Neo). В различных вариантах реализации могут использоваться различные классы неодимовых магнитов, включая, например, классы N35, N38, N40, N42, N45, N48, N50 и/или N52. В других вариантах реализации один или более магнитов могут содержать самариево-кобальтовые магниты (также известные как магниты SmCo). В еще одних других вариантах реализации один или более магнитов могут содержать керамика-ферритовые магниты. В других вариантах реализации один или более магнитов могут содержать алюминий-никель-кобальтовые (AlNiCo) магниты. В любых их вышеприведенных вариантов реализации один или более магнитов могут содержать гальваническое покрытие и/или покрытие. Например, в некоторых вариантах реализации один или более магнитов могут быть покрыты никелем. В других вариантах реализации один или более магнитов могут быть покрыты одним или более из следующего: цинк, олово, медь, эпоксидная смола, серебро и/или золото. Например, в некоторых вариантах реализации один или более магнитов могут быть покрыты комбинацией этих материалов. Например, в одном варианте реализации один или более магнитов могут быть покрыты никелем, медью и снова никелем. В другом варианте реализации один или более магнитов могут быть покрыты никелем, медью, никелем и верхним покрытием из золота.

[000257] На ФИГ. 30 показан вид в перспективе с частичным разрезом управляющего устройства в устройстве доставки аэрозоля. В частности, на ФИГ. 30 показан вид с частичным разрезом кожуха 802, верхнего каркаса 806, уплотнения 808 верхнего каркаса, уплотнения 810 датчика давления, датчика 840 давления, уплотнения 850 заборного отверстия картриджа и нижнего каркаса 812 управляющего устройства 800. В показанном варианте реализации уплотнение 850 заборного отверстия картриджа образует проходящий наружу радиальный профиль (например, чашеобразный профиль всасывания), который проходит над (например, к приемной камере 830 или в нее) углубленной поверхностью 844 приемной камеры 830. В показанном варианте реализации уплотнение 850 заборного отверстия картриджа представляет собой тот же сформованный сверху элемент, который включает в себя уплотнение 808 верхнего каркаса (и, таким образом, может быть выполнено из того же материала); однако в других вариантах реализации эти уплотнения могут образовывать отдельные части, которые могут являться результатом процесса опрессовывания или не являться им. Как показано на чертеже, часть проводящих штырьков 836A, 836B управляющего компонента 814 проходят через верхний каркас 806 и часть уплотнения 850 заборного отверстия картриджа. В частности, часть проводящих штырьков 836A, 836B показанного варианта реализации, который, как указано выше, содержит приводимые в действие пружиной контакты, проходит через углубленную поверхность 844 и часть уплотнения 850 заборного отверстия картриджа верхнего каркаса 806 в камеру 830 для размещения картриджа.

[000258] Как также показано на чертеже, верхний каркас 806 включает в себя пару магнитов 846A, 846B, которые также открыты в камере 830 для размещения картриджа. В различных вариантах реализации магниты 846A, 846B могут содержать любой тип магнитов, включая магниты из редкоземельных металлов. Например, в некоторых вариантах реализации один или более магнитов могут содержать неодимовые магниты (также известные как магниты NdFeB, NIB, or Neo). В различных вариантах реализации могут использоваться различные классы неодимовых магнитов, включая, например, классы N35, N38, N40, N42, N45, N48, N50 и/или N52. В других вариантах реализации один или более магнитов могут содержать самариево-кобальтовые магниты (также известные как магниты SmCo). В еще одних других вариантах реализации один или более магнитов могут содержать керамика-ферритовые магниты. В других вариантах реализации один или более магнитов могут содержать алюминий-никель-кобальтовые (AlNiCo) магниты. В любых их вышеприведенных вариантов реализации один или более магнитов могут содержать гальваническое покрытие и/или покрытие. Например, в некоторых вариантах реализации один или более магнитов могут быть покрыты никелем. В других вариантах реализации один или более магнитов могут быть покрыты одним или более из следующего: цинк, олово, медь, эпоксидная смола, серебро и/или золото. Например, в некоторых вариантах реализации один или более магнитов могут быть покрыты комбинацией этих материалов. Например, в одном варианте реализации один или более магнитов могут быть покрыты никелем, медью и снова никелем. В другом варианте реализации один или более магнитов могут быть покрыты никелем, медью, никелем и верхним покрытием из золота.

[000259] В показанном варианте реализации каждый магнит 846A, 846B по существу окружен соответствующим элементом 848A, 848B местоположения верхнего каркаса 806, причем установочные элементы 848A, 848B также проходят в камеру 830 для размещения картриджа. Как будет более подробно описано ниже, один или более установочных элементов 848A, 848B верхнего каркаса 806 выполнены в виде стопорных или вертикальных установочных элементов для установленного картриджа, и, таким образом, выполнены с возможностью позиционирования картриджа относительно углубленной поверхности 844 верхнего каркаса 806 управляющего устройства 800. В показанном варианте реализации углубленная поверхность 844 верхнего каркаса 806 также образует отверстие 852 воздухозаборника, которое проходит через верхний каркас 806 и вблизи уплотнения 810 датчика давления. В показанном варианте реализации отверстие 852 воздухозаборника выполнено с возможностью приема воздуха, втягиваемого в устройство доставки аэрозоля пользователем (см. ФИГ. 35).

[000260] Как указано выше, часть картриджа выполнена с возможностью соединения с камерой 830 для размещения картриджа внутреннего каркаса 806 управляющего устройства 800 таким образом, что между картриджем и управляющим устройством 800 создаются механическое и электрическое соединения. В частности, когда картридж соединен с верхним каркасом 806 управляющего устройства 800, между магнитами 846A, 846B, расположенными в верхнем каркасе 806, и соответствующими элементами картриджа создается магнитное соединение, а между парой проводящих штырьков 836A, 236B управляющего устройства 800 и соответствующими элементами картриджа создается электрическое соединение. Таким образом, когда картридж размещен в приемной камере 830 управляющего устройства 800, картридж может быть функционально соединен с управляющим компонентом 814 и батареей 816 управляющего устройства 800. Дополнительно, наклоненный наружу профиль уплотнения 850 заборного отверстия картриджа отклоняется вниз, тем самым образуя по существу воздухонепроницаемое уплотнение с нижней частью картриджа, и, в частности, вокруг впускного канала для воздуха картриджа. Таким образом, когда картридж соединен с управляющим устройством, картридж механически смещен в соединение с управляющим устройством таким образом, что между картриджем и управляющим устройством сохраняется электрическое соединение, и между картриджем и управляющим устройством образуется уплотнение. Следует понимать, что для целей настоящего изобретения термин «функционально соединенный» и другие его соответствующие формы следует толковать в широком смысле для охватывания компонентов, которые напрямую соединены и/или соединены посредством одного или более дополнительных компонентов.

[000261] На ФИГ. 31 показан вид в перспективе узла концевой крышки согласно примеру реализации настоящего изобретения. В частности, на ФИГ. 31 показан вид в перспективе концевой крышки 824, рассеивателя 826 света и штырьков 841A, 841B концевой крышки. Снова со ссылкой на чертеж, концевая крышка 824 также включает в себя уплотнение 843 концевой крышки, которое обеспечивает уплотненное место сопряжения между концевой крышкой 824 и кожухом 802 и, в частности, внутренней поверхностью наружной стенки 804. Показанный вариант реализации также включает в себя стержневое уплотнение 822, которое выполнено с возможностью уплотнения места сопряжения между элементом внешнего подключения и концевой крышкой. В показанном варианте реализации стержневое уплотнение 822 и уплотнение 843 концевой крышки содержат единую опрессованную часть; однако в других вариантах реализации эти части могут быть отдельными. В различных вариантах реализации уплотнение 843 концевой крышки и/или стержневое уплотнение 822 могут быть выполнены из силиконового каучука, каучука из нитрида бора (BN), натурального каучука, термопластичного полиуретана или другого упругого материала. Как также показано на ФИГ. 29, в различных вариантах реализации верхние части штырьков 841A, 841B концевой крышки могут быть выполнены с возможностью взаимодействия с нижним каркасом 812. Например, в показанном варианте реализации верхние части штырьков 841A, 841B концевой крышки выполнены с возможностью создания скользящего взаимодействия или взаимодействия с натягом или с плотной посадкой с соответствующими щелевыми отверстиями в нижнем каркасе 812. В различных вариантах реализации место сопряжения между концевой крышкой 824 и кожухом 802 (например, посредством места сопряжения между уплотнением 843 концевой крышки и внутренней поверхностью стенки 804 наружного кожуха и/или верхними частями штырьков 841A, 841B концевой крышки и нижним каркасом 812) может создавать взаимодействие с плотной посадкой с кожухом 802, которое выполнено с возможностью разъединения, так что что концевая крышка 824 (или узел концевой крышки) может быть съемной.

[000262] В различных вариантах реализации управляющее устройство может содержать один или более компонентов, выполненных с возможностью соответствия требованиям удаления газов из батарей в соответствии со стандартом UL 8139. Например, управляющее устройство может включать в себя концевую крышку, выполненную с возможностью извлечения в случае создания избыточного давления внутри оболочки управляющего устройства. В одном варианте реализации концевая крышка может включать в себя удерживающие штырьки, которые проходят по существу перпендикулярно от стенки концевой крышки. Удерживающие штырьки могут быть выполнены с возможностью сопряжения с приемными элементами (например, отверстиями) в каркасе управляющего устройства для обеспечения фрикционной посадки или посадки с натягом, которую можно преодолеть, если внутреннее давление внутри кожуха управляющего устройства превышает заданное внутреннее давление.

[000263] На ФИГ. 32, 33 и 34 показан картридж согласно другому примеру реализации настоящего изобретения. В частности, на ФИГ. 32 показан покомпонентный вид в перспективе картриджа 900, на ФИГ. 33 показан вид спереди в разрезе картриджа 900, и на ФИГ. 34 показан вид сбоку в разрезе картриджа 900. Хотя возможны другие конфигурации, картридж 900 показанного варианта реализации в целом включает в себя мундштук 902, вставку 904 мундштука, верхнюю вставку 906 канала для аэрозоля, верхнее уплотнение 908 картриджа, емкость 910, которая образует стенку 911 емкости, нижнее уплотнение 912 картриджа, элемент 914 основания, элемент 916 для переноса жидкости (например, фитиль), нагревательный элемент 918, пару разъемов 920A, 920B нагревателя, пару металлических вставок 924A, 924B и донную крышку 926.

[000264] Как показано на чертежах, мундштук 902 показанного варианта реализации образует ближний конец и дальний конец, причем ближний конец мундштука 902 образует проходящее через него выходное отверстие 915. В показанном варианте реализации вставка 904 мундштука выполнена с возможностью расположения вблизи ближнего конца мундштука 902 таким образом, что она проходит через его выходное отверстие 915. В показанном варианте реализации мундштук 902 может быть выполнен из формованного пластикового материала, такого как, полипропилен, хотя возможны другие материалы, в том числе, без ограничения, сополиэфир Tritan™, акрилонитрилбутадиенстирол (ABS), полиэтилен, поликарбонат, полиамид (нейлон), ударопрочный полистирол и их комбинации. В показанном варианте реализации вставка 904 мундштука может быть выполнена из формованного полимерного материала, такого как, например, сополиэфир Tritan™, хотя возможны другие материалы, в том числе, без ограничения, полипропилен, акрилонитрилбутадиенстирол (ABS), полиэтилен, поликарбонат, полиамид (нейлон), ударопрочный полистирол и их комбинации. В показанном варианте реализации верхнее уплотнение 908 картриджа опрессовано на вставке 904 мундштука или с ней, хотя в других вариантах реализации эти компоненты могут представлять отдельные части. В показанном варианте реализации верхнее уплотнение 908 картриджа выполнено с возможностью образования по существу воздухонепроницаемого и непроницаемого для жидкости уплотнения между емкостью 910 и мундштуком 902. Таким образом, верхнее уплотнение 908 картриджа может быть выполнено из термопластичного эластомера. В других вариантах реализации верхнее уплотнение картриджа может быть выполнено из других материалов, в том числе, без ограничения, из силиконового каучука, каучука из нитрида бора (BN), натурального каучука, термопластичного полиуретана или другого упругого материала. В показанном варианте реализации вставка 904 мундштука выполнена с возможностью приема и уплотнения верхней вставки 906 канала для аэрозоля.

[000265] В показанном варианте реализации вставка 904 мундштука и узел верхнего уплотнения 908 картриджа включает в себя выступающий элемент таким образом, что вставка 904 мундштука может быть установлена изнутри мундштука 902 и может быть выполнена с возможностью соединения с выходным отверстием 915 и/или другой частью мундштука 902 с помощью плотной посадки или замковой посадки. В других вариантах реализации возможны другие способы прикрепления (например, посредством адгезивов, термической клепки (heat staking)/термической сварки, ультразвуковой сварки, тому подобное). В показанном варианте реализации мундштук 902 выполнен с возможностью прикрепления к емкости 910 посредством защелкивающихся элементов. Например, мундштук 902 показанного варианта реализации включает в себя элемент в виде гребня, который проходит вокруг по меньшей мере части его внутренней поверхности, а емкость 910 включает в себя соответствующий элемент в виде канавки, который проходит вокруг по меньшей мере части ее наружной поверхности. В других вариантах реализации эти элементы могут быть обратимыми (например, мундштук может содержать канавку, а емкость может содержать элемент в виде гребня). В еще одних других вариантах реализации возможны другие способы прикрепления (например, посредством адгезивов, термической клепки (heat staking)/термической сварки, ультразвуковой сварки, тому подобное).

[000266] В некоторых вариантах реализации вставка мундштука может проявлять цвет, связанный с отличительной характеристикой картриджа. Например, в некоторых вариантах реализации картридж настоящего изобретения может содержать жидкую композицию, которая включает в себя отличительную характеристику, такую как, например, конкретный ароматизатор (как обсуждается ниже), или конкретная концентрация никотина, хотя любая характеристика картриджа может считаться отличительной характеристикой. Для целей настоящего описания термин «цвет» следует толковать в широком смысле, например, охватывая любой цвет или любой оттенок того же цвета. Также следует отметить, что в некоторых вариантах реализации определенные цвета могут быть в общем связаны с конкретными отличительными характеристиками (например, зеленый цвет может быть связан с ароматом мяты, а красный цвет может быть связан с ароматом яблока); однако в других вариантах реализации определенные цвета могут быть связаны с конкретными отличительными характеристиками согласно указателю или руководству, которое может быть обеспечено или предоставлено пользователю. Примеры отличительных характеристик описаны в заявке на патент США № 16/171,920, озаглавленной «Устройство доставки аэрозоля с индикатором аромата», которая полностью включена в настоящий документ посредством ссылки.

[000267] Емкость 910 показанного варианта реализации образует ближний конец и дальний конец, причем мундштук 902 выполнен с возможностью взаимодействия с ближним концом емкости 910, а донная крышка 926 выполнена с возможностью взаимодействия с дальним концом емкости 910. В показанном варианте реализации емкость 910 также образует полость 928 резервуара, которая включает в себя закрытый ближний конец и открытый дальний конец. Таким образом, полость 928 резервуара емкости 910 выполнена с возможностью содержания в ней жидкой композиции (например, электронной жидкости или композиции предшественника аэрозоля). Закрытый ближний конец полости 928 резервуара обеспечивает возможность создания надежного уплотнения на верхней стороне столба жидкой композиции. Это может предотвратить просачивание/попадание воздуха в полость резервуара с верхнего конца, когда картридж удерживается вертикально. Это также может предотвратить попадание воздуха из верхней части столба жидкой композиции, что может создать разрежение и может снизить вероятность утечки жидкой композиции из нижней части емкости через элемент для переноса жидкости или другой проход.

[000268] Хотя возможны другие конфигурации, в показанном варианте реализации пара внутренних проточных трубок 933A, 933B для аэрозоля образованы на противоположных сторонах полости 928 резервуара емкости 910. В случае емкости 910, сформованной под давлением, внутренние проточные трубки для аэрозоля выполнены с возможностью формования в ней. Как будет более подробно описано ниже, аэрозоль, вырабатываемый в испарительной камере картриджа 900, выполнен с возможностью перемещения через проточные трубки для аэрозоля для доставки пользователю.

[000269] В показанном варианте реализации стенка 911 емкости выполнена прозрачной или полупрозрачной, так что содержащаяся в ней жидкая композиция видна снаружи. Таким образом, в показанном варианте реализации вся стенка 911 емкости выполнена прозрачной или полупрозрачной. В качестве альтернативы, в некоторых вариантах реализации только часть стенки емкости или только одна сторона стенки емкости может быть прозрачной или полупрозрачной, в то время как оставшиеся части стенки емкости могут быть по существу непрозрачными. В других вариантах реализации стенка емкости может быть по существу непрозрачной, а полоса, проходящая от ближнего конца емкости до дальнего конца емкости, может быть прозрачной или полупрозрачной. В дополнительных вариантах реализации стенка емкости может быть цветной. В некоторых вариантах реализации цвет может быть сконфигурирован так, чтобы жидкая композиция внутри емкости все еще была видна, например, за счет использования прозрачной или полупрозрачной наружной стенки емкости. В других вариантах реализации стенка емкости может быть выполнена так, что наружная стенка емкости имеет по существу непрозрачный цвет. В показанном варианте реализации емкость 910 выполнена из сополиэфира Tritan™, хотя в других вариантах реализации емкость может быть выполнена из другого материалов, в том числе, без ограничения, из акрилонитрилбутадиенстирола (ABS), полиэтилена, поликарбоната, полиамида (нейлон), ударопрочного полистирола, полипропилена и их комбинаций. Также возможны другие материалы, включая, например, стекло.

[000270] Для тех вариантов реализации, которые включают в себя индикаторное окно в управляющем устройстве, по меньшей мере часть емкости и/или по меньшей мере часть донной крышки может быть видна при взаимодействии картриджа с управляющим устройством. Как указано выше, в некоторых вариантах реализации по меньшей мере часть стенки 911 емкости может быть выполнена по меньшей мере частично прозрачной или полупрозрачной, так что содержащаяся в ней жидкая композиция видна снаружи. Таким образом, в некоторых вариантах реализации относительное количество любой жидкой композиции, присутствующей в емкости, может быть видно через индикаторное окно при взаимодействии картриджа с управляющим устройством. В некоторых вариантах реализации индикаторное окно может быть расположено возле ближнего конца управляющего устройства и выполнено в виде удлиненного выреза овальной формы в наружной стенке кожуха и верхнем каркасе управляющего устройства. Следует понимать, что в еще одних других вариантах реализации индикаторное окно может иметь любые другие формы и/или местоположения, как описано выше, по отношению к другим показанным вариантам реализации и, как указано, некоторые варианты реализации не обязательно должны включать какие-либо индикаторные окна.

[000271] В показанном варианте реализации емкость 910 и, в частности, полость 928 резервуара содержит жидкую композицию, которая может содержать композицию предшественника аэрозоля и/или ароматизатор. Сделана ссылка на вышеприведенное обсуждение этих материалов и их вариаций. Как показано на чертежах, картридж 900 показанного варианта реализации также включает в себя элемент 914 основания, который выполнен с возможностью взаимодействия с открытым дальним концом полости 928 резервуара емкости 910 и его закрытия. В показанном варианте реализации нижнее уплотнение 912 картриджа опрессовано на вставке 904 мундштука или с ней, хотя в других вариантах реализации эти компоненты могут представлять отдельные части. Нижнее уплотнение 912 картриджа показанного варианта реализации выполнено с возможностью образования по существу воздухонепроницаемого и непроницаемого для жидкости уплотнения между нижней частью емкости 910 и донной крышкой 926. В показанном варианте реализации нижнее уплотнение 912 картриджа выполнено из силиконового каучука. В других вариантах реализации нижнее уплотнение может быть выполнено из других материалов, в том числе, без ограничения, из каучука из нитрида бора (BN), натурального каучука, термопластичного полиуретана или другого упругого материала. В показанном варианте реализации элемент 914 основания выполнен из сополиэфира Tritan™. В других вариантах реализации элемент основания может быть выполнен из другого материала, в том числе, без ограничения, из акрилонитрилбутадиенстирола (ABS), полиэтилена, поликарбоната, полиамида (нейлон), ударопрочного полистирола, полипропилена и их комбинаций. Элемент 914 основания показанного варианта реализации может также включать в себя множество щелей, которые выполнены с возможностью обеспечения проходов для потока жидкости для жидкой композиции, содержащейся в полости 928 резервуара емкости 910, чтобы способствовать переносу жидкости к элементу 716 для переноса жидкости. В некоторых вариантах реализации щели могут также обеспечивать удержание некоторой жидкости, даже когда непрерывный объем жидкой композиции в полости 928 резервуара не находится в контакте с элементом 914 основания (так, например, когда устройство доставки аэрозоля перевернуто).

[000272] Как показано на чертежах, элемент 916 для переноса жидкости расположен внутри элемента 914 основания и проходит между жидкой композицией в полости 928 резервуара и нагревательным элементом 918. В показанном варианте реализации элемент 916 для переноса жидкости выполнен из 100% хлопка и при установке в картридж 900 имеет криволинейную форму. Однако в других вариантах реализации элемент для переноса жидкости может иметь другие формы и может быть выполнен из разнообразных материалов, выполненных с возможностью переноса жидкости, например, за счет капиллярного действия. Например, в некоторых вариантах реализации элемент для переноса жидкости может быть образован из волокнистых материалов (например, органического хлопка, ацетилцеллюлозы, регенерированной целлюлозной ткани, стекловолокна), пористой керамики, пористого углерода, графита, пористого стекла, спеченных стеклянных шариков, спеченных керамических шариков, капиллярных трубок или тому подобное. В других вариантах реализации элемент для переноса жидкости может быть любым материалом, который содержит сеть открытых пор (т.е. множество пор, которые связаны между собой так, что текучая среда может протекать из одной поры в другую во множестве направлений через элемент). Как далее описано в настоящем документе, некоторые варианты реализации раскрытия настоящего изобретения могут, в частности, относиться к использованию неволокнистых элементов для переноса. Таким образом, волокнистые элементы для переноса могут быть явным образом исключены. В качестве альтернативы, могут быть использованы комбинации волокнистых элементов для переноса и неволокнистых элементов для переноса. Характерные типы подложек, резервуаров или других компонентов для поддержки предшественника аэрозоля описаны в патенте США № 8,528,569 под авторством Newton, в публикациях заявок на патент США № 2014/0261487 под авторством Chapman и др., № 2014/0059780 под авторством Davis и др., и в публикации заявки на патент США № 2015/0216232 под авторством Bless и др., которые полностью включены в настоящий документ посредством ссылки. Также различные впитывающие материалы, а также конструкция и работа данных впитывающих материалов в определенных типах электронных сигарет приведены в патенте США № 8,910,640 под авторством Sears и др., который полностью включен в настоящий документ посредством ссылки. В некоторых вариантах реализации элемент для переноса текучей среды может быть частично или полностью образован из пористого монолита, такого как пористая керамика, пористое стекло или тому подобное. Примеры монолитных материалов, подходящих для использования в соответствии с вариантами реализации настоящего раскрытия, описаны, например, в заявке на патент США № 14/988,109, поданной 5 января 2016 г., и в патенте США № 2014/0123989 под авторством LaMothe, раскрытия которых полностью включены в настоящий документ посредством ссылки.

[000273] Как показано на чертежах, нагревательный элемент 918 показанного варианта реализации также выполнен с возможностью расположения внутри элемент 914 основания. В частности, нагревательный элемент 918 показанного варианта реализации содержит нагревательный элемент, который имеет по существу плоский профиль. Хотя в некоторых вариантах реализации нагревательный элемент может сохранять по существу плоский профиль при установке в картридж, когда нагревательный элемент 918 показанного варианта реализации установлен в картридж 900, он имеет криволинейную или дугообразную форму, соответствующую криволинейной форме элемента 916 для переноса жидкости. Хотя другие варианты реализации могут отличаться, в показанном варианте реализации нагревательный элемент 918 содержит первый конец, второй конец и контур нагревателя, соединяющий первый конец и второй конец. В частности, контур нагревателя показанного варианта реализации содержит змеевидный узор из дорожек нагревателя, которые соединены на его соответствующих концах и которые проходят по существу поперек продольной оси нагревательного элемента для соединения первого конца и второго конца. В то время как в некоторых вариантах реализации дорожки нагревателя могут быть твердыми, дорожки нагревателя показанного варианта реализации содержат множество раздельных дорожек. В показанном варианте реализации кромки нагревательного элемента являются по существу твердыми, а множество раздельных дорожек расположены в центральной области нагревательного элемента. Таким образом, контур нагревателя показанного варианта реализации может быть выполнен с возможностью концентрации тепла в области нагревательного элемента, выполненного с возможностью нахождения в контакте с элементом 916 для переноса жидкости.

[000274] В показанном варианте реализации нагревательный элемент 918 в установленном положении контактирует с нижней поверхностью элемента 916 для переноса жидкости. В показанном варианте реализации криволинейная форма плоского нагревательного элемента 918 может обеспечивать большое отношение площади поперечного сечения потока к длине пути потока через элемент 916 для переноса жидкости. Это может обеспечивать повышенную производительность в отношении доставки жидкой композиции к элементу 916 для переноса жидкости. При установке кромки нагревательного элемента 918 выполнены с возможностью взаимодействия с элементом 914 основания таким образом, что нагревательный элемент 918 сохраняет свою криволинейную форму. Таким образом, кривизна нагревательного элемента 918 может также обеспечивать сжимающую силу против элемента 916 для переноса жидкости. Дополнительно, сила возврата пружины нагревательного элемента 918 обеспечивает возможность расположения кромок нагревательного элемента 918 в элементе 914 основания или их блокировки, что может уменьшить или исключить любую потребность в дополнительных элементах, выполненных с возможностью удержания нагревательного элемента 918 в элементе 914 основания с другой стороны. Установленная кривизна нагревательного элемента 918 может также смещать отклонение нагревательного элемента 918, которое может возникнуть при тепловом расширении в направлении элемента 916 для переноса жидкости, таким образом помогая поддерживать термический контакт между нагревательным элементом 918 и элементом 916 для переноса жидкости. В показанном варианте реализации элемент 916 для переноса жидкости и нагревательный элемент 918 содержат нагревательный узел 934, который вместе с элементом 914 основания и элементом 955 в виде сопла образуют испарительную камеру 932. В показанном варианте реализации элемент 955 в виде сопла содержит центральное отверстие и расположен вблизи элемента 926 основания и ниже нагревательного элемента 918. В показанном варианте реализации элемент 955 в виде сопла выполнен из силиконового каучука, хотя возможны другие материалы, в том числе, без ограничения, каучук из нитрида бора (BN), натуральный каучук, термопластичный полиуретан или другой упругий материал. В показанном варианте реализации элемент 955 в виде сопла также выполнен с возможностью действия в качестве теплозащиты для защиты элемента 926 основания от тепла излучения от нагревательного элемента 918. Он может также создавать непрямой путь для входящего потока воздуха, блокировать прямую линию обзора нагревательного элемента 918 снаружи картриджа 900 и/или способствует предотвращению выхода частиц аэрозоля через впускной канал 930 для воздуха. В других вариантах реализации элемент в виде сопла может быть выполнен из других материалов, в том числе, без формованных пластиковых материалов.

[000275] Следует отметить, что некоторые варианты реализации необязательно должны включать нагревательный узел, а напротив могут включать в себя узел атомизации, выполненный с возможностью генерирования аэрозоля другим способом. Некоторые примеры узлов атомизации, которые вырабатывают аэрозоль другими способами, могут быть найдены, например, в заявке США № 16/544,326, поданной 18 августа 2019 года и озаглавленной «Съемный узел атомизации для устройства доставки аэрозоля», которая полностью включена в настоящий документ посредством ссылки.

[000276] В показанном варианте реализации нагревательный элемент 918 может быть выполнен из нержавеющей стали марки 316L, хотя могут использоваться другие материалы, в том числе, без ограничения, нержавеющая сталь марки 316, 304 или 304L. В других вариантах реализации нагревательный узел может быть выполнен из другого материала, такого как, например, фехраль (FeCrAl), нихром, дисилицид молибдена (MoSi2), силицид молибдена (MoSi), дисилицид молибдена легированный алюминием (Mo(Si,Al)2), титан, платина, серебро, палладий, сплавы серебра и палладия, графит и материалы на основе графита (например, пеноматериалы и нити на основе углерода). В дополнительных вариантах реализации нагревательный элемент может быть образован из проводящих чернил, диоксида кремния с примесью бора и/или керамики (например, керамику с положительным или отрицательным температурным коэффициентом). Также могут быть использованы другие типы нагревателей, такие как лазерные диоды или микронагреватели. Лазерный диод может быть выполнен с возможностью подачи электромагнитного излучения с определенной длиной волны или диапазоном длин волн, который может быть настроен на испарение композиции предшественника аэрозоля и/или настроен на нагрев элемента для переноса жидкости, посредством которого композиция предшественника аэрозоля может быть обеспечена для испарения. Лазерный диод, в частности, может быть расположен так, чтобы подавать электромагнитное излучение внутри камеры, и камера может быть выполнена с возможностью улавливать излучение (например, черное тело или белое тело). Подходящие микронагреватели описаны в патенте США № 8,881,737 под авторством Collett и др., который полностью включен в настоящий документ посредством ссылки. Например, микронагреватели могут содержать подложку (например, кварц, диоксид кремния) с дорожкой нагревателя на ней (например, резистивный элемент, такой как Ag, Pd, Ti, Pt, Pt/Ti, кремний с примесью бора или другие металлы или металлические сплавы), которые могут быть напечатаны или иным образом нанесены на подложку. Пассивирующий слой (например, оксид алюминия или диоксид кремния) может быть нанесен поверх дорожки нагревателя. Другие нагреватели описаны в публикации заявки на патент США № 2016/0345633 под авторством DePiano и др., которая полностью включена в настоящий документ посредством ссылки.

[000277] Хотя в других вариантах реализации могут быть обеспечены дополнительные и/или отличающиеся контактные элементы, нагревательный элемент 918 показанного варианта реализации включает в себя пару контактных отверстий, которые выполнены с возможностью соединения нагревательного элемента 918 с разъемами 920A, 920B нагревателя картриджа 900. В показанном варианте реализации разъемы 920A, 920B нагревателя выполнены из латуни и имеют гальваническое покрытие из золота поверх никеля. В других вариантах реализации разъемы нагревателя могут быть выполнены из другого проводящего материала, который может иметь гальваническое покрытие или не иметь его. Примеры других возможных проводящих материалов включают, без ограничения, медь, алюминий, платину, золото, серебро, железо, сталь, бронзу, графит, проводящие керамические материалы или любую их комбинацию. В показанном варианте реализации разъемы 920A, 920B нагревателя сформованы со вставкой в донной крышке 926. Хотя возможны другие конфигурации, в показанном варианте реализации нижние поверхности разъемов 920A, 920B нагревателя утоплены относительно нижней поверхности донной крышки 926.

[000278] Донная крышка 926 показанного варианта реализации выполнена с возможностью прикрепления к дальнему концу емкости 910 посредством процесса ультразвуковой сварки; однако возможны другие способы прикрепления (например, посредством адгезивов, термической клепки/термической сварки, замковой посадки, тому подобное). В показанном варианте реализации донная крышка 926 картриджа 900 включает в себя впускной канал 930 для воздуха картриджа, который расположен в приблизительном центре нижней поверхности донной крышки 926. Хотя возможны другие конфигурации, в показанном варианте реализации впускной канал 930 для воздуха картриджа имеет овальную форму и содержит поперечный стержневой элемент, который проходит через входное отверстие между отверстием впускного канала 930 для воздуха и испарительной камерой 932.

[000279] Хотя возможны другие конфигурации, картридж 900 показанного варианта реализации также включает в себя пару металлических вставок 924A, 924B, которые расположены в донной крышке 926 и выполнены с возможностью быть открытыми через их нижнюю поверхность. В показанном варианте реализации разъемы 924A, 924B нагревателя сформованы со вставкой в донной крышке 926. В некоторых вариантах реализации металлические вставки могут быть выполнены с возможностью соединения с донной крышкой с плотной или замковой посадкой. В показанном варианте реализации металлические вставки 924A, 924B выполнены из нержавеющей стали с гальваническим покрытием из никеля; однако в других вариантах реализации металлические вставки могут быть выполнены из любого материала, выполненного с возможностью прикрепления с помощью магнита, такого как различные ферромагнитные материалы, включая, без ограничения, железо, никель, кобальт, сплавы, такие как сталь, и/или любую их комбинацию.

[000280] Воздушный поток в управляющее устройство одного примера реализации настоящего изобретения показан на ФИГ. 35. В частности, на ФИГ. 35 показан вид сбоку в разрезе управляющего устройства 800. По мере втягивания воздуха в управляющее устройство 800 через зазор между установленным картриджем и управляющим устройством 800, как описано выше (таким как, например, между картриджем и верхней частью наружной стенки 804 кожуха 802 и/или между картриджем и верхним каркасом 806), воздух втягивается вниз к нижней части приемной камеры 830, причем он входит в отверстие 852 воздухозаборника. Следует отметить, что в различных вариантах реализации изменения размера и/или формы отверстия воздухозаборника и/или зазора между картриджем и управляющим устройством может влиять на сопротивление затяжке; таким образом, один или более соответствующих компонентов могут быть выполнены с возможностью создания требуемого сопротивления. В показанном варианте реализации воздух, который входит в отверстие 852 воздухозаборника, протекает над уплотнением 810 датчика давления (и датчиком 840 давления), где он направляется в картридж через верхний каркас 806 и уплотнение 850 заборного уплотнения картриджа.

[000281] Воздушный поток и поток аэрозоля через картридж одного примера реализации показаны на ФИГ. 36, 37 и 38. В частности, на ФИГ. 36 показан наклоненный вид в сбоку в разрезе картриджа 900, показывающий поток воздуха и аэрозоля; на ФИГ. 37 показан наклоненный вид спереди в разрезе картриджа 900, и на ФИГ. 38 показан вид снизу в перспективе картриджа 900. По мере втягивания воздуха через впускной канал 930 (и вокруг его поперечного стержневого элемента) в картридж 900 показанного варианта реализации датчик давления может обнаруживать затяжку путем определения падения давления в картридже 900. При обнаружении затяжки датчиком давления, управляющий компонент направляет ток через нагревательный элемент 918 для нагрева нагревательного элемента 918. По мере нагрева нагревательного элемента 918 по меньшей мере часть жидкой композиции, содержащейся в элементе 916 для переноса жидкости, испаряется в испарительной камере 932. Соответственно, вырабатываемый в испарительной камере 932 аэрозоль может затем направляться пользователю. В частности, когда воздух входит в картридж 900 через впускной канал 930 для воздуха, воздух проходит через испарительную камеру 932, в которой он сталкивается с нагревательным элементом 918 по существу перпендикулярно ему, и смешивается с испарившейся жидкой композицией, превращаясь в аэрозоль. Из-за геометрии испарительной камеры 932, донной крышки 926 и/или элемента 914 основания аэрозоль разделяется на два отдельных пути, которые проходят через внутреннюю часть донной крышки 926, вокруг разъемов 920A, 920B нагревателя и затем через проточные трубки 933A, 933B для аэрозоля, которые образованы на противоположных сторонах полости 928 резервуара емкости 910. Как показано на чертежах, два пути для аэрозоля сходятся на ближнем конце емкости 910 и под верхней вставкой 906 канала для аэрозоля. Затем повторно объединенный аэрозоль проходит через верхнюю вставку 906 канала для аэрозоля и выходит из выходного отверстия 915 мундштука 900 к пользователю.

[000282] Хотя в некоторых вариантах реализации картридж и управляющее устройство могут быть обеспечены вместе в виде цельного устройства доставки аэрозоля, в целом эти компоненты могут быть обеспечены по-отдельности. Например, настоящее изобретение также охватывает одноразовый блок для использования с многоразовым блоком. В конкретных вариантах реализации такой одноразовый блок (который может быть картриджем, как показано на прилагаемых чертежах) может быть выполнен с возможностью взаимодействия с многоразовым блоком (который может быть управляющим устройством, как показано на прилагаемых чертежах). В еще одних других конфигурациях картридж может содержать многоразовый блок, а управляющее устройство может содержать одноразовый блок.

[000283] Хотя некоторые чертежи, описанные в настоящем документе, иллюстрируют картридж и управляющее устройство в рабочем состоянии, понятно, что картридж и управляющее устройство могут существовать как индивидуальные компоненты. Соответственно, любое приведенное в настоящем документе обсуждение в отношении компонентов в комбинации также следует понимать, как относящееся к управляющему устройству и картриджу как к индивидуальным и отдельным компонентам.

[000284] Согласно другому аспекту настоящее изобретение может быть направлено на наборы, которые обеспечивают разнообразные компоненты, как описано в настоящем документе. Например, набор может содержать управляющее устройство с одним или более картриджами. Набор может также содержать управляющее устройство с одним или более зарядными компонентами. Набор может также содержать управляющее устройство с одной или более батареями. Набор может также содержать управляющее устройство с одним или более картриджами и одним или более зарядными компонентами и/или одной или более батареями. В дополнительных вариантах реализации набор может содержать множество картриджей. Набор может также содержать множество картриджей и одну или более батарей и/или один или более зарядных компонентов. В вышеуказанных вариантах реализации картриджи или управляющие устройства могут быть оснащены включенным в них нагревательным элементом. Наборы, согласно изобретению, могут также включать в себя футляр (или другой компонент упаковки, переноски или хранения), в котором размещены один или более дополнительных компонентов набора. Футляр может быть многоразовым твердым или мягким контейнером. Кроме того, футляр может представлять собой просто коробку или другую упаковочную конструкцию.

[000285] Множество модификаций и других вариантов реализации настоящего изобретения будут очевидны специалисту в области техники, к которой относится данное изобретение, использующему раскрытия, представленные в вышеприведенном описании и на прилагаемых чертежах. Таким образом, следует понимать, что данное изобретение не ограниченно раскрыто в настоящем документе конкретными вариантами реализации и предусмотрено, что модификации и другие варианты реализации включены в объем прилагаемой формулы изобретения. Несмотря на то, что в настоящем документе используются конкретные термины, они используются только в родовом и описательном смысле, а не в целях ограничения.

Изобретение относится к устройству доставки аэрозоля. Устройство доставки аэрозоля содержит управляющее устройство, которое включает в себя наружный кожух, образующий наружную стенку и имеющий ближний конец и дальний конец, причем ближний конец управляющего устройства образует приемную камеру, а управляющее устройство также включает в себя источник питания и управляющий компонент, и картридж, который включает в себя мундштук, емкость, нагревательный узел или узел атомизации и донную крышку, причем мундштук имеет ближний конец и дальний конец, при этом ближний конец мундштука имеет проходящее через него выходное отверстие, емкость образует ближний конец и дальний конец и выполнена с возможностью содержания жидкой композиции, мундштук выполнен с возможностью взаимодействия с ближним концом емкости, а донная крышка выполнена с возможностью взаимодействия с дальним концом емкости. Картридж выполнен с возможностью разъемного соединения с приемной камерой управляющего устройства, а нагревательный узел или узел атомизации образует испарительную камеру и выполнен с возможностью испарения жидкой композиции для вырабатывания аэрозоля, при этом между картриджем и управляющим устройством посредством зазора задан входящий воздушный поток, причем путь для аэрозоля задан через емкость и выходное отверстие мундштука, а зазор начинается в месте сопряжения между наружной периферийной поверхностью мундштука и управляющим устройством. Зазор между картриджем и управляющим устройством установлен с помощью множества выпуклостей, расположенных на управляющем устройстве, и при этом множество выпуклостей содержит множество возвышающихся удлиненных выступов, расположенных на верхнем каркасе управляющего устройства. Обеспечивается увеличение эффективной длины пути потока и площади отвода тепла, тем самым обеспечивается повышенное охлаждение потока аэрозоля до того, как он достигнет пользователя. 23 з.п. ф-лы, 46 ил.

1. Устройство доставки аэрозоля, содержащее:

управляющее устройство, которое включает в себя наружный кожух, образующий наружную стенку и имеющий ближний конец и дальний конец, причем ближний конец управляющего устройства образует приемную камеру, а управляющее устройство также включает в себя источник питания и управляющий компонент, и

картридж, который включает в себя мундштук, емкость, нагревательный узел или узел атомизации и донную крышку, причем мундштук имеет ближний конец и дальний конец, при этом ближний конец мундштука имеет проходящее через него выходное отверстие, емкость образует ближний конец и дальний конец и выполнена с возможностью содержания жидкой композиции, мундштук выполнен с возможностью взаимодействия с ближним концом емкости, а донная крышка выполнена с возможностью взаимодействия с дальним концом емкости,

причем картридж выполнен с возможностью разъемного соединения с приемной камерой управляющего устройства, а нагревательный узел или узел атомизации образует испарительную камеру и выполнен с возможностью испарения жидкой композиции для вырабатывания аэрозоля, при этом между картриджем и управляющим устройством посредством зазора задан входящий воздушный поток, причем путь для аэрозоля задан через емкость и выходное отверстие мундштука, а зазор начинается в месте сопряжения между наружной периферийной поверхностью мундштука и управляющим устройством,

при этом зазор между картриджем и управляющим устройством установлен с помощью множества выпуклостей, расположенных на управляющем устройстве, и при этом множество выпуклостей содержит множество возвышающихся удлиненных выступов, расположенных на верхнем каркасе управляющего устройства.

2. Устройство доставки аэрозоля по п. 1, в котором место сопряжения расположено вблизи наружной периферийной поверхности мундштука и верхней кромки наружной стенки кожуха.

3. Устройство доставки аэрозоля по п. 1, в котором для входящего воздушного потока обеспечена возможность входа в картридж через единственный впускной канал, расположенный в центре нижней поверхности донной крышки.

4. Устройство доставки аэрозоля по п. 1, в котором зазор между картриджем и управляющим устройством установлен между наружным кожухом и верхним каркасом управляющего устройства и мундштуком, емкостью и донной крышкой картриджа.

5. Устройство доставки аэрозоля по п. 4, в котором зазор между картриджем и управляющим устройством также установлен между углубленной поверхностью верхнего каркаса управляющего устройства и нижней поверхностью донной крышки картриджа.

6. Устройство доставки аэрозоля по п. 1, в котором емкость также образует полость резервуара, выполненную с возможностью удержания жидкой композиции.

7. Устройство доставки аэрозоля по п. 6, в котором путь для аэрозоля задан парой проточных трубок, расположенных в емкости, причем по меньшей мере часть проточных трубок расположены на противоположных сторонах полости резервуара.

8. Устройство доставки аэрозоля по п. 1, в котором управляющее устройство включает в себя датчик давления, причем картридж и управляющее устройство включают в себя путь с давлением, выполненный с возможностью сигнализировать об отрицательном давлении на датчик давления.

9. Устройство доставки аэрозоля по п. 2, в котором верхняя кромка наружной стенки кожуха образует отверстие, размер которого больше, чем наружная периферийная поверхность мундштука, так что картридж полностью размещен в приемной камере.

10. Устройство доставки аэрозоля по п. 2, в котором при соединении с управляющим устройством часть мундштука проходит ниже верхней кромки наружной стенки кожуха в приемную камеру.

11. Устройство доставки аэрозоля по п. 1, в котором впускной канал, расположенный в донной крышке, имеет форму сопла.

12. Устройство доставки аэрозоля по п. 1, в котором нагревательный узел содержит плоский нагревательный элемент и элемент для переноса жидкости, причем плоский нагревательный элемент и элемент для переноса жидкости имеют криволинейную форму.

13. Устройство доставки аэрозоля по п. 1, в котором картридж также образует испарительную камеру, образованную донной крышкой и нагревательным узлом или узлом атомизации.

14. Устройство доставки аэрозоля по п. 13, в котором путь для аэрозоля начинается в испарительной камере.

15. Устройство доставки аэрозоля по п. 13, в котором входящий воздух, поступающий в испарительную камеру, сталкивается с нагревательным элементом или узлом атомизации перпендикулярно ему и распространяется горизонтально.

16. Устройство доставки аэрозоля по п. 6, в котором полость резервуара образует закрытый ближний конец и открытый дальний конец.

17. Устройство доставки аэрозоля по п. 16, в котором открытый дальний конец полости резервуара по меньшей мере частично уплотнен отдельным элементом основания.

18. Устройство доставки аэрозоля по п. 17, в котором элемент основания включает в себя множество щелей, выполненных с возможностью обеспечения проходов для потока жидкости.

19. Устройство доставки аэрозоля по п. 1, в котором путь для аэрозоля также задан через верхнюю вставку канала для аэрозоля, расположенную между емкостью и выходным отверстием мундштука.

20. Устройство доставки аэрозоля по п. 1, в котором донная крышка включает в себя пару вставок, содержащих ферромагнитный металлический материал.

21. Устройство доставки аэрозоля по п. 20, в котором верхний каркас управляющего устройства включает в себя пару магнитов, выполненных с возможностью выравнивания с парой металлических вставок картриджа.

22. Устройство доставки аэрозоля по п. 1, в котором путь с давлением по меньшей мере частично образован каналом противодавления, образованным в донной крышке картриджа.

23.Устройство доставки аэрозоля по п. 22, в котором путь с давлением по меньшей мере частично образован соответствующим каналом в уплотнении верхнего каркаса управляющего устройства.

24. Устройство доставки аэрозоля по п. 23, в котором уплотнение верхнего каркаса включает в себя пару каналов таким образом, что обеспечена возможность установления пути с давлением в любом из двух поворотных положений картриджа.
