ОСВЕТИТЕЛЬНОЕ УСТРОЙСТВО Российский патент 2024 года по МПК F21L4/02 F21V21/88

Изобретение относится к области электронной техники, а именно к осветительным устройствам, предназначенным для подсветки предметов пользования или одежды человека, транспортного средства преимущественно в темное время суток с целью обеспечения безопасности во время дорожного движения за счет световой сигнализации, а также в декоративных целях.

Известна система [1] освещения повышенной видимости для обеспечения безопасности в сумерках или ночное время транспортного средства, такого как велосипед, мотоцикл или коляска, интегрированная в сегмент рамы транспортного средства. Система [1] служит средством предупреждения участников дорожного движения путем светового излучения, представляет собой интегрированное в конструкцию транспортного средства устройство, состоящее из источника света, расположенного внутри сегмента освещения, источника питания и средства управления. Недостатком системы [1] является то, что она встроена во внешнюю раму транспортного средства без возможности ее быстрого монтажа и демонтажа, в числе прочего, на другое транспортное средство или устройство, в связи с этим, имеет ограниченную область применения.

Также известны детские коляски и их осветительные устройства [2, 3, 4, 5, 6], содержащие светоизлучающие элементы для привлечения внимания, расположенные в разных частях колясок таким образом, что участник дорожного движения может распознать габариты таких колясок, при этом элементы снабжены источниками питания и переключателями, которые также являются несъемными. Недостатками таких детских колясок [2, 3, 4, 5, 6] является трудность управления режимами включения и выключения светоизлучающих элементов во время движения из-за расположения их элементов управления и высокой вероятностью повреждения элементов осветительного устройства при складывании коляски.

Известна система освещения у детской коляски [7], содержащая множество световых компонентов, встроенных в колесо, соединенных с батареей, расположенной внутри или на колесе и переключатель управления, перемещаемый между положениями «включено» и «выключено» за счет центробежной силы, достигаемой движением колеса. Основным недостатком системы [7] является сложность переключения режимов во время остановки коляски, а также ограниченная область применения.

Сходной системе [7] по принципу работы является система освещения у детской коляски [8] с системой генерации электроэнергии, соединенной по меньшей мере с одним колесом. Система освещения для коляски содержит также подсистему постоянного освещения, питаемую от источника питания, и подсистему освещения пути. Создаваемый совместно обеими подсистемами свет виден на 360 градусов вокруг коляски. Недостатком такой системы также является ограниченная область применения.

Близким техническим решением к изобретению является осветительное устройство [9] для коляски с гибкой ручкой, изготовленной из эластичного прочного пластика, множеством осветительных элементов, при этом гибкий механизм ручки дополнительно приспособлен для обертывания вокруг ручки коляски для закрепления корпуса устройства в желаемом положении. Наиболее близким технически решением к изобретению является осветительное устройство для детских и инвалидных колясок и других транспортных средств, описанное в [10] и принятое за прототип, содержащее осветительный блок, состоящий из светодиодов, ламп накаливания, отражающих элементов или других источников света, зажим, прикрепленный к блоку и магнитный элемент крепления, прикрепленный к зажиму, опорное крепление, имеющее магнит с противоположным зарядом от указанного магнитного крепежного элемента. Недостатками осветительных устройств [9, 10] являются ограниченность освещаемого пространства за счет того, что осветительные элементы расположены на корпусе устройства.

Задачами, решаемыми настоящим изобретением, являются повышение безопасности участников дорожного движения за счет увеличения площади освещения устройством, размещаемым на предмете пользования человека (коляска, рюкзак, скейт-борд, одежда) или ином транспортном средстве, а также обеспечение удобства и безопасности монтажа такого устройства на предметах, используемых в том числе рядом с детьми или животными.

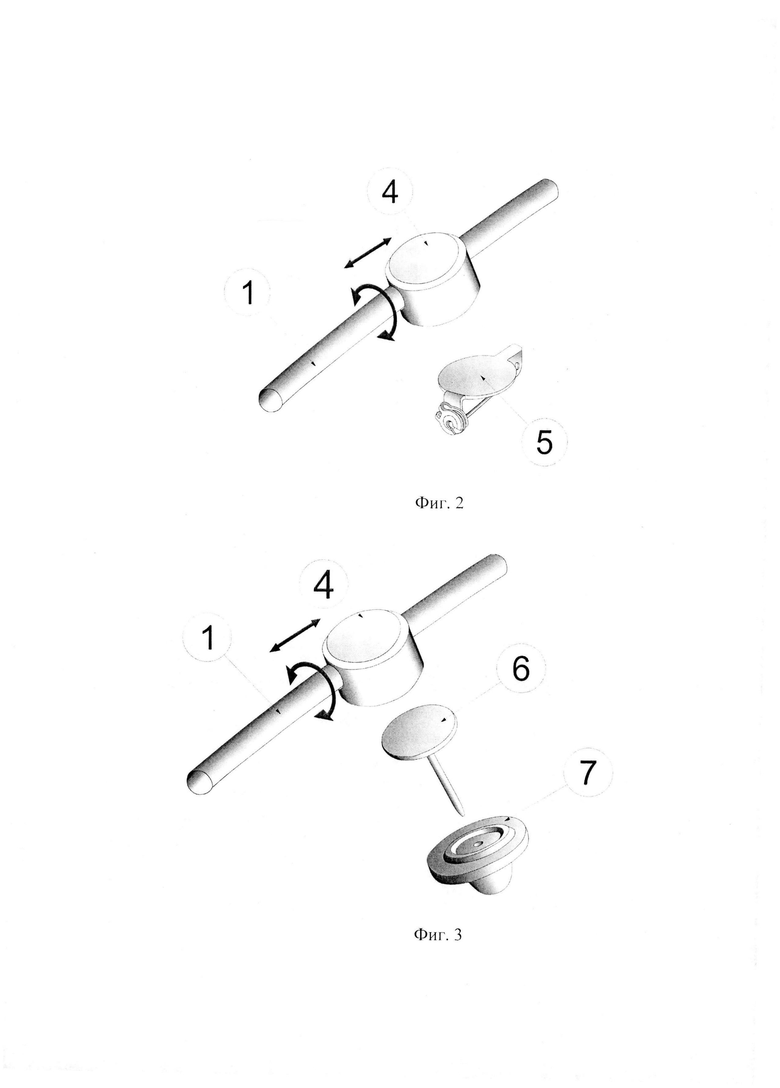

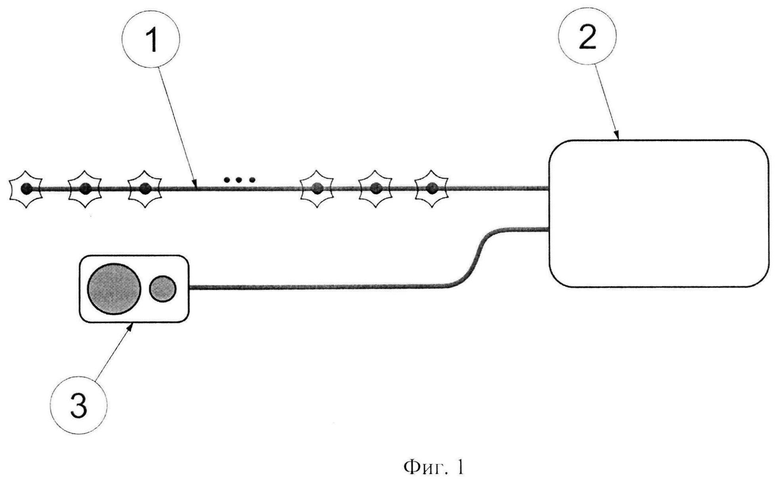

Поставленная задача достигается осветительным устройством (см. фиг. 1), содержащим по крайней мере один провод (1) с размещенными на нем светодиодами, соединенный с корпусом (2), содержащим элементы питания и плату управления с присоединенным к корпусу (2) пультом управления (3), отличающееся тем, что дополнительно содержит размещенные на проводе (1) преимущественно съемные крепежные элементы (см. фиг. 2), выполненные в виде зажимов с магнитами, причем крепежные элементы (4) перемещаются вдоль провода (1) и вращаются на 360 градусов вокруг провода (1), обеспечивая возможность фиксации крепежных элементов (4) на застежке (5), выполненной преимущественно из железа или его сплава с плоской площадкой преимущественно круглой формы и безопасной булавкой с замком, что обеспечивает возможность разборного крепления светодиодного устройства в удобных местах к наружной поверхности предметов пользования или одежды человека. Также (см. фиг. 3) застежка (5) может быть выполнена в виде металлических гвоздей (6) с площадкой преимущественно круглой формы, расположенной перпендикулярно с торца гвоздя, закрепляющихся на наружной поверхности предметов пользования или одежды человека и фиксирующихся с обратной стороны блокировочным устройством (7), содержащим переключающее устройство, приводимое в действие преимущественно магнитным полем. Преимуществами настоящего изобретения по сравнению с аналогами являются возможность размещения провода с осветительными элементами по большой поверхности предмета пользования с целью определения его габаритных размеров за счет крепления провода с осветительными элементами по всей его длине и возможности вращения крепежных элементов на 360 градусов, возможность применения осветительного устройства на разных предметах пользования за счет съемной конструкции, обеспечение безопасности использования устройства за счет применения безопасной булавки с замком.

Новым согласно изобретению является то, что осветительное устройство содержит по крайней мере один провод с размещенными на нем светодиодами и размещенные на проводе преимущественно съемные крепежные элементы, выполненные в виде зажимов с магнитами, причем крепежные элементы перемещаются вдоль провода и вращаются на 360 градусов вокруг провода.

Принцип работы осветительного устройства:

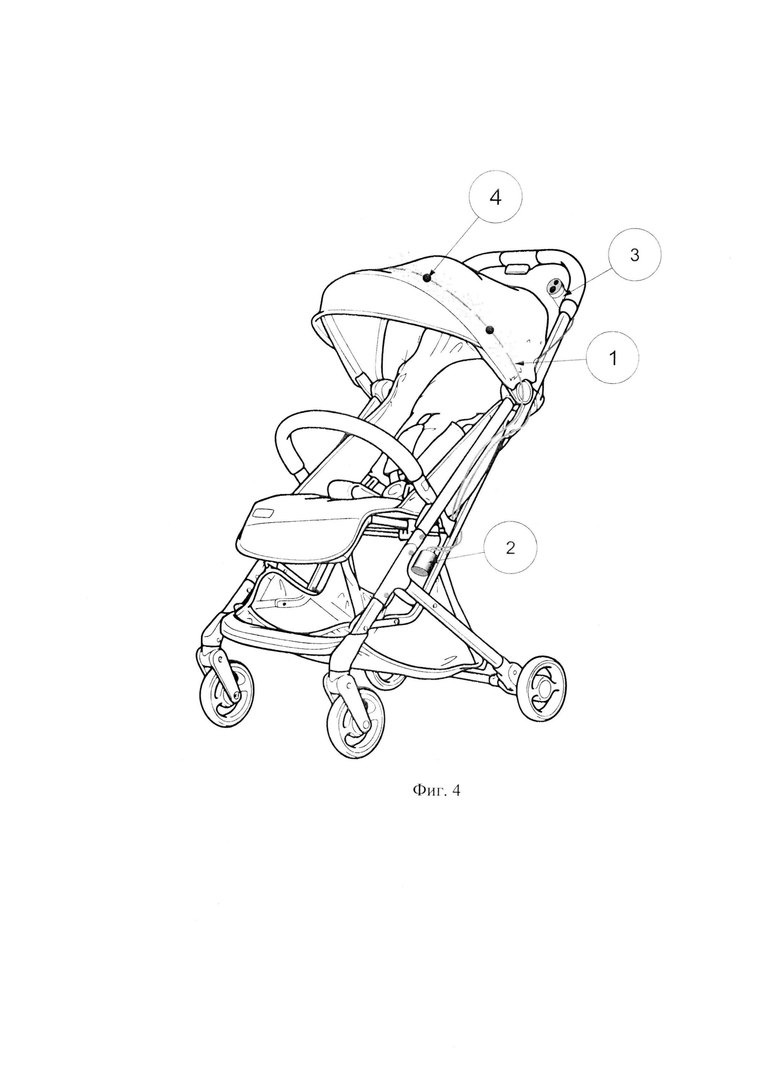

Устройство представляет собой провод (1) с размещенными на нем светодиодами, который можно прикрепить по периметру детской коляски или на другой предмет пользования человека (см. фиг. 4). Питание устройства осуществляется от батареек, расположенных в корпусе (2), который можно прикрепить под нижнюю часть люльки коляски, поместить в карман сумки или рюкзака. Управление устройством осуществляется с проводного или беспроводного пульта (3), который имеет возможность крепления в удобном месте. На пульте (3) имеются кнопки включения/выключения и выбора режима свечения (импульсное, постоянное).

Эффективность технического решения подтверждается его использованием по назначению.

ИСТОЧНИКИ ИНФОРМАЦИИ

1. Патент США на изобретение US 7997775 (В2), опубл. 16.08.2011, кл. B26J 6/00 (2006/01), F21V 33/00 (2006.01).

2. Патент Японии на изобретение JP 4674891 (В2), опубл. 20.04.2011, кл. В62В 9/12 (2006.01).

3. Заявка США US 2016009219 А1 «BABY STROLLER LIGHTING SYSTEM», опубл. 14.01.2016, кл. B60Q 1/26, F21V 23/04, F21S 4/00, F21S 9/03 (2006.01).

4. Заявка США US 20140226358 A1 «STOLLER HEADLIGHT», опубл. 14.08.2014, кл. В62В 9/005, F21V 19/00 (2013.01).

5. Заявка США US 20120155097 A1 «ILLUMINABLE BABY STROLLER», опубл. 21.06.2012, кл. B60Q 9/00, В62В 7/00 (2006.01).

6. Патент США US 8025433 (В2), опубл. 27.09.2011, кл. F21V 9/00 (2006/01).

7. Патент США US 8328400 (В1), опубл. 11.12.2012, кл. F21L 13/00 (2006.01).

8. Патент США US 8215808 (В2), опубл. 10.07.2012, кл. B60Q 1/00 (2006.01).

9. Патент США US 9283979 (В1), опубл. 15.03.2016, кл. F21S 4/00, F21V 21/00, F21S 8/10, F21S 8/10, В62В 9/00, F21W 101/02 (2006.01).

10. Патент США US 9707988 (В1), опубл. 18.07.2017, кл. F21V 21/00, F21V 7/00, В62В 9/00, B60Q 1/26, F21L 4/00, F21V 21/096, F21V 23/04 (2006.01).

Изобретение относится к области электронной техники, а именно к осветительным устройствам, предназначенным для подсветки предметов пользования или одежды человека, транспортного средства преимущественно в темное время суток. Технический результат - повышение безопасности участников дорожного движения за счет увеличения площади освещения устройством, размещаемым на предмете пользования человека или ином транспортном средстве, а также обеспечение удобства и безопасности монтажа такого устройства на предметах. Устройство выполнено в виде провода преимущественно со светодиодами в трубке, соединенного с корпусом с элементами питания и платой управления, пультом управления соединительным проводом. На проводе (1) размещены преимущественно съемные крепежные элементы (4), выполненные в виде зажимов с магнитами. Крепежные элементы (4) перемещаются вдоль провода (1) и вращаются на 360 градусов вокруг провода (1), обеспечивая возможность фиксации крепежных элементов (4) на застежке (5), выполненной преимущественно из железа или его сплава с плоской площадкой преимущественно круглой формы и безопасной булавкой с замком. 4 з.п. ф-лы, 4 ил.

1. Осветительное устройство, содержащее по крайней мере один провод (1) с размещенными на нем светодиодами, соединенный с корпусом (2), содержащим элементы питания и плату управления с присоединенным к корпусу (2) пультом управления (3), отличающееся тем, что дополнительно содержит размещенные на проводе (1) преимущественно съемные крепежные элементы (4), выполненные в виде зажимов с магнитами, причем крепежные элементы (4) перемещаются вдоль провода (1) и вращаются на 360 градусов вокруг провода (1), обеспечивая возможность фиксации крепежных элементов (4) на застежке (5), выполненной преимущественно из железа или его сплава с плоской площадкой преимущественно круглой формы и безопасной булавкой с замком, что обеспечивает возможность разборного крепления светодиодного устройства в удобных местах к наружной поверхности предметов пользования или одежды человека.

2. Осветительное устройство по п. 1, отличающееся тем, что содержит пульт управления (3), выполненный единым целым с корпусом (2).

3. Осветительное устройство по п. 2, отличающееся тем, что для удобства включения, выключения и смены режимов свечения содержит пульт дистанционного управления.

4. Осветительное устройство по п. 1, отличающееся тем, что провод (1) со светодиодами размещен в пластиковой гибкой светопроницаемой трубке, преимущественно бесцветной.

5. Осветительное устройство по п. 1, отличающееся тем, что застежка (5) выполнена в виде металлических гвоздей (6) с площадкой преимущественно круглой формы, расположенной перпендикулярно с торца гвоздя, закрепляющихся на наружной поверхности предметов пользования или одежды человека и фиксирующихся с обратной стороны блокировочным устройством (7), содержащим переключающее устройство, приводимое в действие преимущественно магнитным полем.

6. Осветительное устройство по п. 1, отличающееся тем, что содержит также световой излучатель, выполненный в виде провода преимущественно круглого сечения, работающего на основе эффекта электролюминесценции.
