СПОСОБ И УСТРОЙСТВО ДЛЯ ОСУЩЕСТВЛЕНИЯ ПРОИЗВОЛЬНОГО ДОСТУПА И НОСИТЕЛЬ ДАННЫХ Российский патент 2024 года по МПК H04W74/08

Область техники

[0001] Настоящее изобретение относится к области связи, а более конкретно - к способу и устройству для произвольного доступа и к носителю данных.

Предпосылки создания изобретения

[0002] Сетевой слайс (slice) способен обеспечить полную сквозную виртуальную сеть для конкретного пользователя. Путем разделения сетевого ресурса на множество сетевых слайсов, сетевые слайсы 5G (5 поколение мобильных сетей, технология мобильной связи пятого поколения) могут предоставить дифференцированные услуги для пользователей с различными сервисными требованиями. Помимо прочего, различные сервисные требования включают, но этим не ограничиваются, время ожидания, надежность, объем, изоляцию и другие функции. Сеть оператора будет не только обеспечивать услуги передачи информации с максимально возможным качеством согласно требованиям связи, но также может удовлетворять службы управления производством с требованием детерминированной передачи, чтобы логически или физически назначить изолированные сетевые ресурсы для услуг с различными требованиями к связи.

[0003] Сетевой слайс может состоять из части сети радиодоступа (RAN, radio access network) и части базовой сети (CN, core network). Использование сетевого слайса базируется на том принципе, что трафик различных слайсов обрабатывается сеансами с различными блоками данных протокола (PDU, protocol data unit). Сеть может использовать различные сетевые слайсы, планируя и обеспечивая различные конфигурации уровня L1/уровня L2.

[0004] Процесс произвольного доступа включает: конкурентный произвольный доступ и бесконкурентный произвольный доступ. В конкурентном произвольном доступе ресурс запроса произвольного доступа (т.е. ресурс, используемый MSG1), не выделен для оборудования пользователя (UE, user equipment), то есть множество пользователей может инициировать запросы произвольного доступа в том же ресурсе временно-частотной области, так что связь между базовой станцией и UE устанавливается посредством разрешения конфликта. При бесконкурентном произвольном доступе ресурс запроса произвольного доступа назначается базовой станцией указанному UE, и базовая станция может однозначно определить UE, как только идентифицирует ресурс произвольного доступа, выделенный для UE.

Сущность изобретения

[0005] Для преодоления проблем, присущих данному уровню техники, варианты выполнения настоящего изобретения обеспечивают способ и устройство для произвольного доступа и носитель данных.

[0006] Согласно первому аспекту вариантов выполнения настоящего изобретения, предложен способ произвольного доступа, выполняемый оборудованием пользователя (UE) и включающий: прием информации о конфигурации ресурсов, переданной базовой станцией; определение информации о слайсе для целевого сетевого слайса, который запускает произвольный доступ; определение первого ресурса произвольного доступа согласно по меньшей мере информации о конфигурации ресурсов и информации о слайсе; и инициирование произвольного доступа на основе первого ресурса произвольного доступа. Информация о конфигурации ресурсов используется для конфигурирования по меньшей мере одного из следующего: общего ресурса произвольного доступа; заданного ресурса произвольного доступа, соответствующего по меньшей мере одному сетевому слайсу; ресурса двухступенчатого произвольного доступа; ресурса четырехступенчатого произвольного доступа; общего ресурса двухступенчатого произвольного доступа; общего ресурса четырехступенчатого произвольного доступа; заданного ресурса двухступенчатого произвольного доступа; или заданного ресурса четырехступенчатого произвольного доступа.

[0007] Согласно второму аспекту вариантов выполнения настоящего изобретения, предложен способ произвольного доступа, выполняемый базовой станцией и включающий: передачу информации о конфигурации ресурсов в оборудование пользователя (UE). Информация о конфигурации ресурсов используется для конфигурирования по меньшей мере одного из следующего: общего ресурса произвольного доступа; заданного ресурса произвольного доступа, соответствующего по меньшей мере одному сетевому слайсу; ресурса двухступенчатого произвольного доступа; ресурса четырехступенчатого произвольного доступа; общего ресурса двухступенчатого произвольного доступа; общего ресурса четырехступенчатого произвольного доступа; заданного ресурса двухступенчатого произвольного доступа; или заданного ресурса четырехступенчатого произвольного доступа.

[0008] Согласно третьему аспекту вариантов выполнения настоящего изобретения, предложено устройство для произвольного доступа, применимое к оборудованию пользователя (UE) и содержащее: приемный модуль, сконфигурированный для приема информации о конфигурации ресурсов, переданного базовой станцией; первый определяющий модуль, сконфигурированный для определения информации о слайсе для целевого сетевого слайса, который запускает произвольный доступ; второй определяющий модуль, сконфигурированный для определения первого ресурса произвольного доступа согласно по меньшей мере информации о конфигурации ресурсов и информации о слайсе; и модуль произвольного доступа, сконфигурированный для инициирования произвольного доступа на основе первого ресурса произвольного доступа. Информация о конфигурации ресурсов используется для конфигурирования по меньшей мере одного из следующего: общего ресурса произвольного доступа; заданного ресурса произвольного доступа, соответствующего по меньшей мере одному сетевому слайсу; ресурса двухступенчатого произвольного доступа; ресурса четырехступенчатого произвольного доступа; общего ресурса двухступенчатого произвольного доступа; общего ресурса четырехступенчатого произвольного доступа; заданного ресурса двухступенчатого произвольного доступа; или заданного ресурса четырехступенчатого произвольного доступа.

[0009] Согласно четвертому аспекту вариантов выполнения настоящего изобретения, предложено устройство для произвольного доступа, применимое к базовой станции и содержащее: передающий модуль, сконфигурированный для передачи информации о конфигурации ресурсов в оборудование пользователя (UE). Информация о конфигурации ресурсов используется для конфигурирования по меньшей мере одного из следующего: общего ресурса произвольного доступа; заданного ресурса произвольного доступа, соответствующего по меньшей мере одному сетевому слайсу; ресурса двухступенчатого произвольного доступа; ресурса четырехступенчатого произвольного доступа; общего ресурса двухступенчатого произвольного доступа; общего ресурса четырехступенчатого произвольного доступа; заданного ресурса двухступенчатого произвольного доступа; или заданного ресурса четырехступенчатого произвольного доступа.

[0010] Согласно пятому аспекту вариантов выполнения настоящего изобретения, предложен считываемый компьютером носитель, хранящий компьютерную программу для выполнения способа произвольного доступа, как описано выше, в применении к UE.

[0011] Согласно шестому аспекту вариантов выполнения настоящего изобретения, предложен считываемый компьютером носитель, хранящий компьютерную программу для выполнения способа произвольного доступа, как описано выше, в применении к базовой станции.

[0012] Согласно седьмому аспекту вариантов выполнения настоящего изобретения, предложено устройство для произвольного доступа, которое содержит: процессор и память для хранения инструкций, исполняемых процессором. Процессор сконфигурирован для выполнения способа произвольного доступа, как описано выше, в применении к UE.

[0013] Согласно восьмому аспекту вариантов выполнения настоящего изобретения, предложено устройство для произвольного доступа, которое содержит: процессор и память для хранения инструкций, исполняемых процессором. Процессор сконфигурирован для выполнения способа произвольного доступа, как описано выше, в применении к базовой станции.

[0014] Технические решения, представленные вариантами выполнения настоящего изобретения, могут давать следующий полезный результат.

[0015] В вариантах выполнения настоящего изобретения первый ресурс произвольного доступа для инициирования произвольного доступа может быть определен согласно информации о слайсе для целевого сетевого слайса, используемого для того, чтобы пользовательское оборудование инициировало произвольный доступ, и информации о конфигурации ресурсов, переданной сетевой стороной, а информация о конфигурации ресурсов может использоваться для конфигурирования по меньшей мере одного из следующего: общего ресурса произвольного доступа; заданного ресурса произвольного доступа, соответствующего по меньшей мере одному сетевому слайсу; ресурса двухступенчатого произвольного доступа; ресурса четырехступенчатого произвольного доступа; общего ресурса двухступенчатого произвольного доступа; общего ресурса четырехступенчатого произвольного доступа; заданного ресурса двухступенчатого произвольного доступа; или заданного ресурса четырехступенчатого произвольного доступа, так, чтобы UE могло определить первый ресурс произвольного доступа из ресурсов, сконфигурированных информацией о конфигурации ресурсов, чтобы быстро завершить произвольный доступ и получить услугу в желаемом слайсе.

[0016] В вариантах выполнения настоящего изобретения, когда имеет место множество конфликтов в первом ресурсе произвольного доступа, оборудование пользователя может выполнить откат [fallback] ресурса и повторно инициировать произвольный доступ, прибегая ко второго ресурсу произвольного доступа, чтобы избежать ситуации, когда UE всегда инициирует произвольный доступ к первому ресурсу произвольного доступа до достижения максимального количества попыток произвольного доступа и отказа в произвольном доступе, что улучшает долю успешных попыток при произвольном доступе UE.

[0017] Очевидно, что как предыдущее общее описание, так и последующее подробное описание являются только иллюстративными и предназначены для пояснения, а не ограничения настоящего изобретения.

Краткое описание чертежей

[0018] Сопровождающие чертежи, которые включены в настоящее описание и составляют его часть, иллюстрируют варианты выполнения настоящего изобретения, согласованные с раскрытием и, вместе с описанием, служат для пояснения принципов настоящего изобретения.

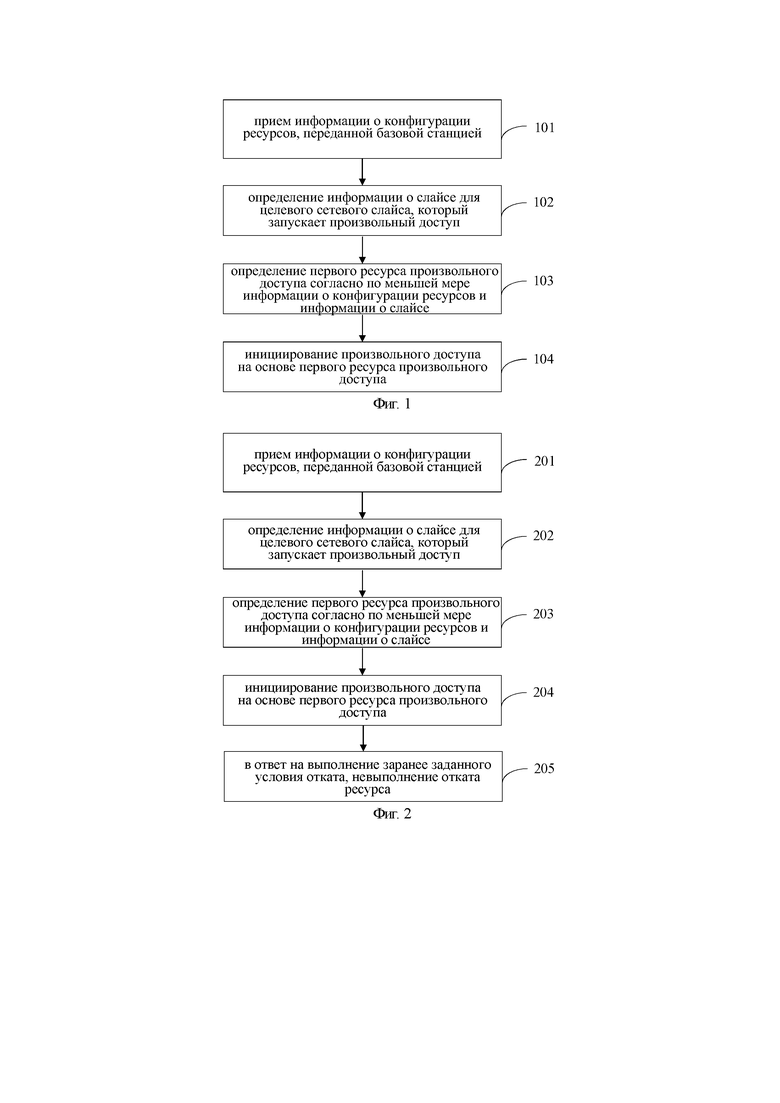

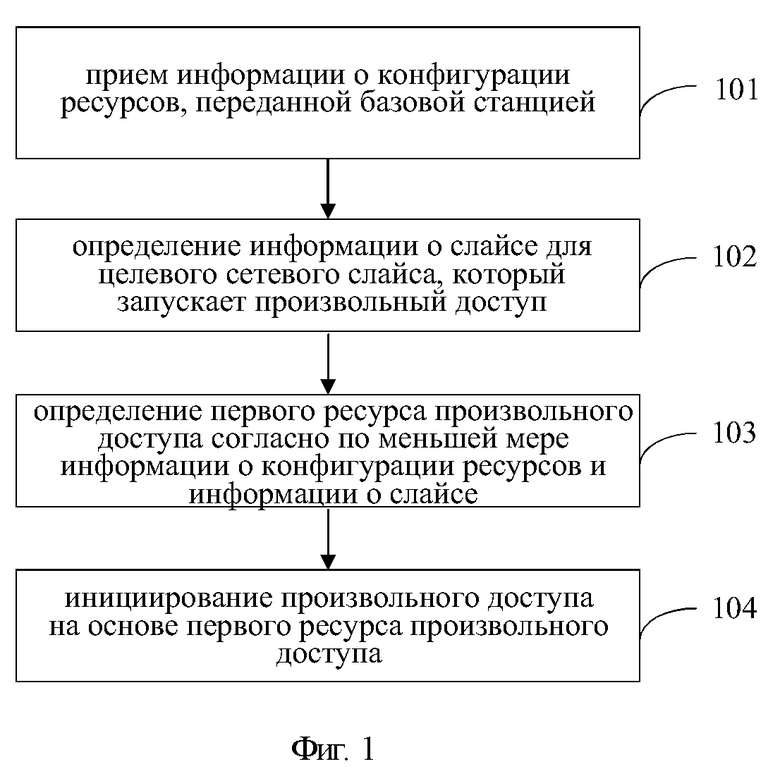

[0019] На фиг. 1 показана последовательность операций, иллюстрирующая способ произвольного доступа согласно иллюстративному варианту выполнения настоящего изобретения.

[0020] На фиг. 2 показана последовательность операций, иллюстрирующая способ произвольного доступа согласно другому иллюстративному варианту выполнения настоящего изобретения.

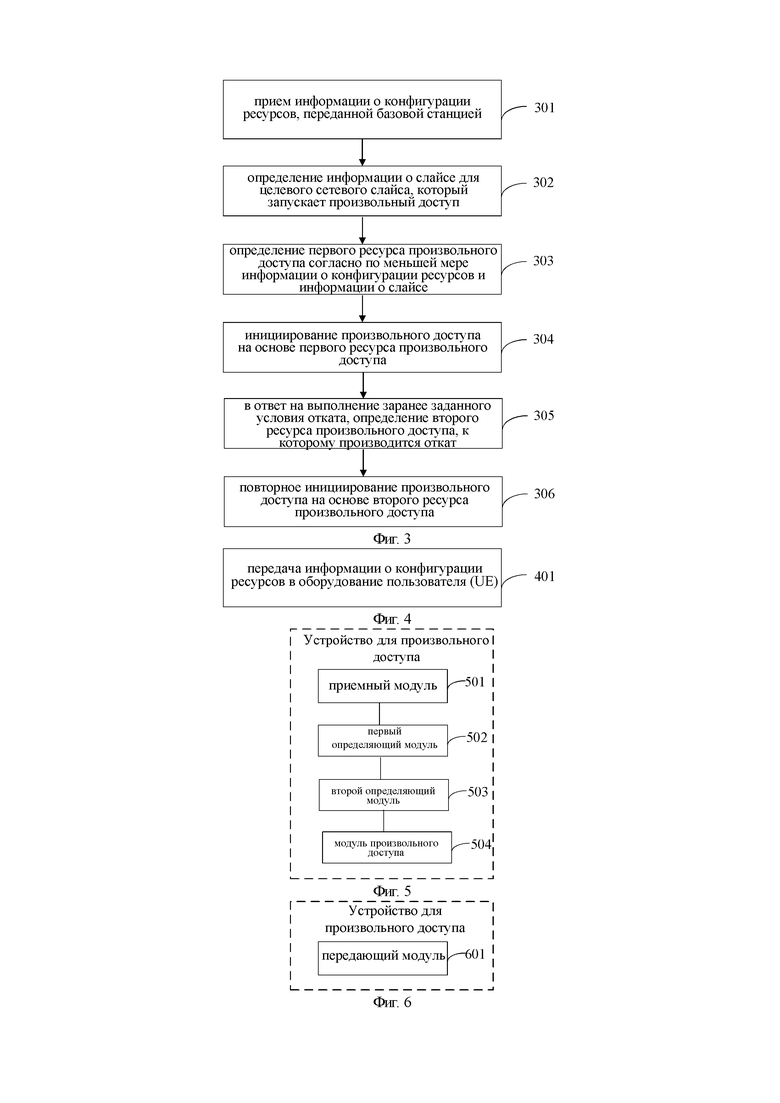

[0021] На фиг. 3 показана последовательность операций, иллюстрирующая способ произвольного доступа согласно еще одному иллюстративному варианту выполнения настоящего изобретения.

[0022] На фиг. 4 показана последовательность операций, иллюстрирующая способ произвольного доступа согласно еще одному иллюстративному варианту выполнения настоящего изобретения.

[0023] На фиг. 5 показана блок-схема устройства для произвольного доступа согласно иллюстративному варианту выполнения настоящего изобретения.

[0024] На фиг. 6 показана блок-схема устройства произвольного доступа согласно другому иллюстративному варианту выполнения настоящего изобретения.

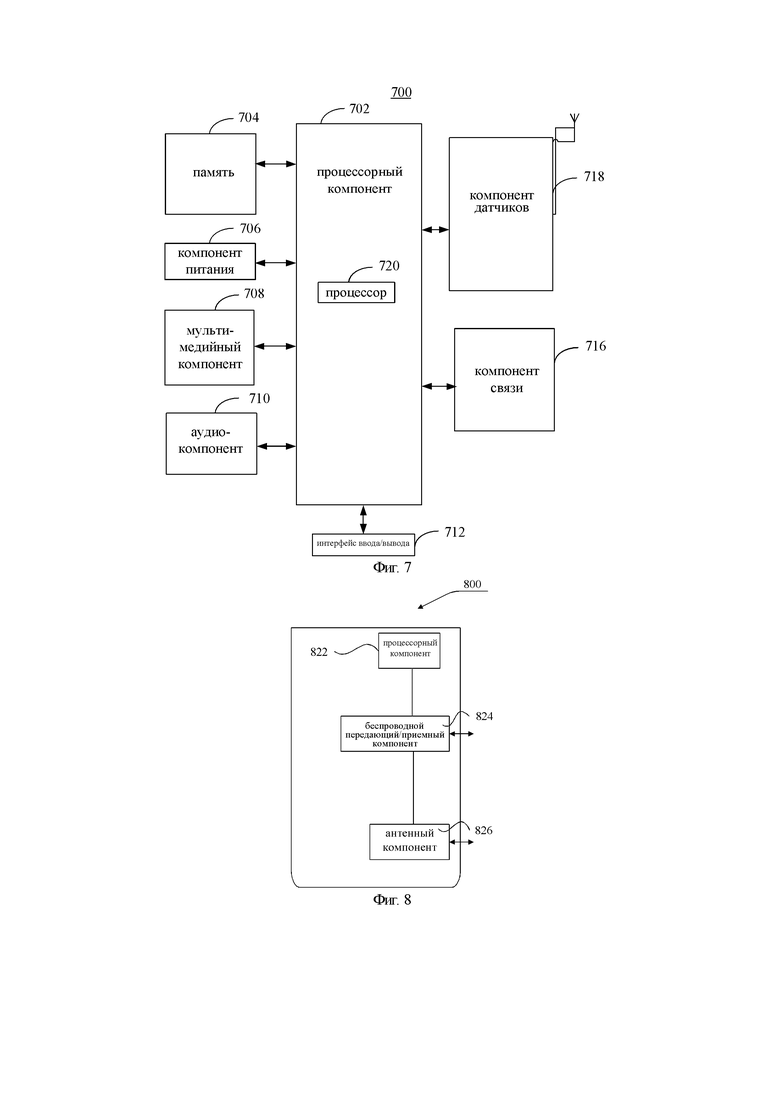

[0025] На фиг. 7 схематично показано устройство для произвольного доступа согласно еще одному иллюстративному варианту выполнения настоящего изобретения.

[0026] На фиг. 8 схематично показано устройство для произвольного доступа согласно еще одному иллюстративному варианту выполнения настоящего изобретения.

Подробное описание

[0027] Ниже подробно описаны варианты выполнения настоящего изобретения, примеры которых проиллюстрированы на сопровождающих чертежах. Последующее описание ссылается на сопровождающие чертежи, на которых одинаковыми позициями на различных чертежах обозначены одинаковые или сходные элементы, если не сказано иначе. Реализации, сформулированные в последующем описании вариантов выполнения настоящего изобретения, не представляют все реализации, согласованные с раскрытием. Они - лишь примеры устройств и способов, согласованных с аспектами, связанными с реализацией, как изложено в пунктах формулы изобретения.

[0028] Термины, использованные в раскрытии, предназначены только для описания заданных вариантов выполнения настоящего изобретения, а не для ограничения вариантов выполнения настоящего изобретения. Формы единственного числа, используемые в вариантах выполнения настоящего изобретения и пунктах формулы изобретения, подразумевают включение множественного числа, если контекст ясно не указывает на другие значения. Подразумевается, что термин «и/или», используемый здесь, подразумевает и включает любые возможные комбинации из одного или более ассоциированных перечисленных пунктов.

[0029] Очевидно, что, несмотря на то, что термины, «первый», «второй» и «третий» могут использоваться в вариантах выполнения настоящего изобретения для описания различной информации, эта информация не должна ограничиваться этими терминами. Они используются только, чтобы отличить один и тот же тип информации друг от друга. Например, не отступая от объема изобретения, первая информация может также упоминаться как вторая информация, и точно так же вторая информация может также упоминаться как первая информация. В зависимости от контекста термин «если», используемый здесь, может быть интерпретирован как «когда», «в то время как» или «в ответ на определение».

[0030] В вариантах выполнения настоящего изобретения UE, использующее некоторую услугу слайса, может инициировать произвольный доступ на основе общего ресурса канала произвольного доступа (RACH, random access channel). Полагая, что для инициирования произвольного доступа множество UE используют общий ресурс RACH, это, вероятно, вызовет перегрузку сети.

[0031] Для решения этой технической проблемы для каждого сетевого слайса или каждой группы сетевых слайсов может быть сконфигурирован отдельный заданный ресурс RACH.

[0032] В Выпуске 16 (R16, Release 16) представлен двухступенчатый способ произвольного доступа, в котором Msg1 (сообщение 1) и Msg3 (сообщение 3) четырехступенчатого способа произвольного доступа объединены в MsgA (сообщение А), а два сообщения нисходящего канала, т.е. Msg2 (сообщение 2) и Msg4 (сообщение 4) объединены в новое MsgB (сообщение В), так чтобы процесс произвольного доступа упростился, уменьшив, таким образом, задержку и объем служебных сигналов. Прежде чем инициировать произвольный доступ, оборудование пользователя (UE) должно определить категорию произвольного доступа (RA, random access).

[0033] Ниже описан механизм отката. Для двухступенчатого способа произвольного доступа, когда количество повторных широковещательных передач MsgA достигает некоторого порога, происходит переключение категории RA, чтобы переключиться на четырехступенчатый способ произвольного доступа и повторить попытку доступа для Msg1. Порог сконфигурирован базовой станцией в системном сообщении.

[0034] В дополнение к переключению на четырехступенчатый способ произвольного доступа, когда количество повторных передач достигает порога, предусмотрен также механизм отката. Условия переключения для механизма отката следующие. Когда преамбула в MsgA может быть обнаружена правильно, но демодуляция сообщения физического совместно используемого канала восходящей связи (PUSCH, physical uplink shared channel) дает сбой, базовая станция возвращает в ответ сообщение «ответ отката при произвольном доступе» (fallbackRAR, fallback random access response), аналогичное Msg2 для четырехступенчатого способа произвольного доступа, для планирования передачи Msg3. В этом случае, если повторная передача происходит вследствие неудачи с передачей Msg3, предпочтительно должен быть принят двухступенчатый способ произвольного доступа.

[0035] В настоящее время выбор подходящего ресурса произвольного доступа для конфигурирования ресурсов произвольного доступа, чтобы инициировать произвольный доступ, и способ осуществления отката ресурса, когда он должен быть выполнен, являются проблемами, которые необходимо решить. Для решения этих проблем настоящее изобретение предоставляет следующие решения для произвольного доступа.

[0036] Решения для произвольного доступа, предоставленные настоящим изобретением, сначала будут представлены со стороны пользовательского оборудования.

[0037] Варианты выполнения настоящего изобретения обеспечивают способ произвольного доступа, который может быть выполнен оборудованием пользователя (UE). На фиг. 1, где представлена последовательность операций, показан способ произвольного доступа согласно иллюстративному варианту выполнения настоящего изобретения, включающий следующие шаги.

[0038] На шаге 101 принимают информация о конфигурации ресурсов, переданную базовой станцией.

[0039] В вариантах выполнения настоящего изобретения информация о конфигурации ресурсов используется для конфигурирования по меньшей мере одного из следующего: общего ресурса произвольного доступа; заданного ресурса произвольного доступа, соответствующего по меньшей мере одному сетевому слайсу; ресурса двухступенчатого произвольного доступа; ресурса четырехступенчатого произвольного доступа; общего ресурса двухступенчатого произвольного доступа; общего ресурса четырехступенчатого произвольного доступа; заданного ресурса двухступенчатого произвольного доступа; или заданного ресурса четырехступенчатого произвольного доступа.

[0040] Общий ресурс произвольного доступа - это ресурс произвольного доступа, совместно используемый множеством UE. В возможном примере множество UE включает UE, поддерживающее функцию сетевого слайса, и UE, не поддерживающее функцию сетевого слайса. Таким образом, общий ресурс произвольного доступа - это ресурс произвольного доступа, совместно используемый UE, поддерживающим функцию сетевого слайса, и UE, не поддерживающим функцию сетевого слайса.

[0041] В другой возможной реализации множество UE содержит только те UE, которые поддерживают функцию сетевого слайса. Таким образом, общий ресурс произвольного доступа - это ресурс произвольного доступа, совместно используемый UE, которые поддерживают функцию сетевого слайса.

[0042] Заданный ресурс произвольного доступа, соответствующий по меньшей мере одному сетевому слайсу, относится к ресурсу, сконфигурированному отдельно для каждого сетевого слайса и используемому для UE под этим сетевым слайсом для инициирования произвольного доступа. Например, заданный ресурс произвольного доступа, соответствующий сетевому слайсу 1, содержит ресурс 1, заданный ресурс произвольного доступа, соответствующий сетевому слайсу 2, содержит ресурс 2 и так далее. Альтернативно, заданный ресурс произвольного доступа, соответствующий по меньшей мере одному сетевому слайсу, относится к ресурсу, сконфигурированному для каждой группы сетевых слайсов и используемому для UE под каждым сетевым слайсом в группе сетевых слайсов для инициирования произвольного доступа. Каждая группа сетевых слайсов может содержать два или больше сетевых слайсов.

[0043] Ресурс двухступенчатого произвольного доступа относится к ресурсу, доступному для UE, когда UE принимает двухступенчатый способ произвольного доступа. Соответственно, ресурс четырехступенчатого произвольного доступа относится к ресурсу, доступному для UE, когда UE принимает четырехступенчатый способ произвольного доступа.

[0044] Общий ресурс двухступенчатого произвольного доступа относится к объединенному ресурсу, который совместно используется множеством UE и доступен, когда принят двухступенчатый способ произвольного доступа. Общий ресурс четырехступенчатого произвольного доступа относится к объединенному ресурсу, который совместно используется множеством UE и доступен, когда принят четырехступенчатый способ произвольного доступа.

[0045] Заданный ресурс двухступенчатого произвольного доступа относится к объединенному ресурсу, который предоставляется для UE в некотором сетевом слайсе и доступен, когда принят двухступенчатый способ произвольного доступа. Заданный ресурс четырехступенчатого произвольного доступа относится к объединенному ресурсу, который предоставляется для UE в некотором сетевом слайсе и доступен, когда принят четырехступенчатый способ произвольного доступа.

[0046] На шаге 102 определяют информацию о слайсе для целевого сетевого слайса, который запускает произвольный доступ.

[0047] В вариантах выполнения настоящего изобретения целевой сетевой слайс - это сетевой слайс, используемый для того, чтобы оборудование пользователя инициировало произвольный доступ. Таким образом, целевой сетевой слайс может быть сетевым слайсом, в котором оборудование пользователя приводится в действие для инициирования произвольного доступа.

[0048] На шаге 103 определяют первый ресурс произвольного доступа согласно по меньшей мере информации о конфигурации ресурсов и информации о слайсе.

[0049] На шаге 104 инициируют произвольный доступ на основе первого ресурса произвольного доступа.

[0050] В вышеуказанных вариантах выполнения настоящего изобретения, согласно информации о слайсе для целевого сетевого слайса, используемого для того, чтобы оборудование пользователя инициировало произвольный доступ, и информации о конфигурации ресурсов, переданной сетевой стороной, можно определить первый ресурс произвольного доступа для инициирования произвольного доступа из ресурсов произвольного доступа, сконфигурированных информацией о конфигурации ресурсов, для уменьшения возможности конфликтов между UE, использующим некоторую услугу слайса, и другими UE во время произвольного доступа, и для улучшения доли успешных попыток произвольного доступа со стороны UE, так чтобы UE мог быстро осуществить произвольный доступ и получить желаемую услугу слайса.

[0051] В некоторых дополнительных вариантах выполнения настоящего изобретения на вышеуказанном шаге 101 UE может принять информацию о конфигурации ресурсов любым из следующих способов.

[0052] В одной из возможных реализаций для начального процесса произвольного доступа в UE это UE может принять системное сообщение, несущее информацию о конфигурации ресурсов, переданную базовой станцией.

[0053] В еще одной возможной реализации для процесса произвольного доступа, вызванного инструкцией физического нисходящего канала управления (PDCCH, physical downlink control channel), UE может принять инструкцию PDCCH, несущую информацию о конфигурации ресурсов.

[0054] В еще одной возможной реализации для случая, когда UE установило соединение управления радиоресурсами (RRC, radio resource control) с базовой станцией, то есть, сообщение RRC, переданное базовой станцией, заставляет UE инициировать произвольный доступ, UE может принять сообщение RRC, несущее информацию о конфигурации ресурсов.

[0055] Информация о конфигурации ресурсов используется для конфигурирования по меньшей мере одного из следующего: общего ресурса произвольного доступа; заданного ресурса произвольного доступа, соответствующего по меньшей мере одному сетевому слайсу; ресурса двухступенчатого произвольного доступа; ресурса четырехступенчатого произвольного доступа; общего ресурса двухступенчатого произвольного доступа; общего ресурса четырехступенчатого произвольного доступа; заданного ресурса двухступенчатого произвольного доступа; или заданного ресурса четырехступенчатого произвольного доступа.

[0056] В вышеуказанных вариантах выполнения настоящего изобретения UE может получить информацию о конфигурации ресурсов различными способами, что повышает долю успешных попыток осуществления произвольного доступа с большими удобствами в использовании.

[0057] В некоторых дополнительных вариантах выполнения настоящего изобретения UE может определять информацию о слайсе для целевого сетевого слайса, который запускает произвольный доступ, любым из следующих способов, но это не является ограничением.

[0058] В одной возможной реализации UE может получать информацию о слайсе для целевого сетевого слайса, переданную слоем без доступа (NAS, non-access stratum) в слой доступа (AS, access stratum), запрашивая инициирование связи RRC в NAS.

[0059] В другой возможной реализации для произвольного доступа, вызванного пейджингом на сетевой стороне, UE может принять пейджинговое сообщение, несущее информацию о слайсе для целевого сетевого слайса, переданное базовой станцией.

[0060] В еще одной возможной реализации, для процесса произвольного доступа, вызванного инструкцией PDCCH, UE может принять инструкцию PDCCH, несущую информацию о слайсе для целевого сетевого слайса, переданную базовой станцией.

[0061] В еще одной возможной реализации, в случае, когда логические идентификаторы канала связаны с информацией о слайсе, UE может определить присутствие логического канала для передаваемых данных, определить информацию о слайсе, связанную с логическим каналом согласно идентификатору канала для логического канала и определить информацию о слайсе как информацию о слайсе для целевого сетевого слайса. В качестве опции ассоциация между логическими идентификаторами канала и информацией о слайсе может включать, но этим не ограничивается, ситуацию, когда идентификаторы логические канала соответствуют той же или другой информации о слайсе.

[0062] В варианте выполнения настоящего изобретения количество целевых сетевых слайсов, которые запускают произвольный доступ, может быть одним или несколькими, что в настоящем изобретении не ограничивается. Когда количество целевых сетевых слайсов, которые запускают произвольный доступ, больше одного, заданный ресурс произвольного доступа, соответствующий целевому сетевому слайсу с высоким приоритетом, может быть определен в качестве первого ресурса произвольного доступа на основе приоритета целевых сетевых слайсов. Приоритет различных сетевых слайсов может быть определен посредством NAS для UE и предоставлен в AS.

[0063] В вариантах выполнения настоящего изобретения информация о слайсе для целевого сетевого слайса может включать, но этим не ограничивается, по меньшей мере одно из следующего: вспомогательную информацию выбора односетевого слайса (S-NSSAI, single-network slice selection assistance information), тип службы слайса (SST, slice service type), дифференциатор слайса (SD, slice differentiator), индекс слайса, идентификатор слайса или идентификатор группы слайсов, категорию доступа, определяемую оператором. Конечно, информация о слайсе для целевого сетевого слайса может также быть другой информацией, которая способна однозначно определить слайс, и в настоящем изобретении это не ограничивается.

[0064] В вышеуказанных вариантах выполнения настоящего изобретения UE может определить информацию о слайсе для целевого сетевого слайса различными способами, а затем может определить первый ресурс произвольного доступа для инициирования произвольного доступа из ресурсов произвольного доступа, сконфигурированных информацией о конфигурации ресурсов согласно информации о слайсе для целевого сетевого слайса и принятой информации о конфигурации ресурсов, чтобы уменьшить возможность того, что UE, использует работу слайса, подверженную конфликту во время произвольного доступа, и повысить долю успешных попыток для произвольного доступа со стороны UE, так чтобы UE мог быстро выполнить произвольный доступ и получить желаемую услугу слайса.

[0065] В некоторых дополнительных вариантах выполнения настоящего изобретения для определения первого ресурса произвольного доступа UE может принять любой из следующих способов.

[0066] В первом способе в качестве первого ресурса произвольного доступа может быть выбран один из общего ресурса произвольного доступа и заданного ресурса произвольного доступа, соответствующего целевому сетевому слайсу.

[0067] В еще одной возможной реализации, если, согласно информации о конфигурации ресурсов и информации о слайсе для целевого сетевого слайса определено, что базовая станция сконфигурировала по меньшей мере заданный ресурс произвольного доступа, соответствующий целевому сетевому слайсу, заданный ресурс произвольного доступа, соответствующий целевому сетевому слайсу, может быть определен в качестве ресурса-кандидата. Далее, ресурс-кандидат может непосредственно использоваться в качестве первого ресурса произвольного доступа. Таким образом, UE может использовать заданный ресурс произвольного доступа, соответствующий целевому сетевому слайсу, в качестве первого ресурса произвольного доступа для инициирования произвольного доступа.

[0068] В еще одной возможной реализации, если, согласно информации о конфигурации ресурсов и информации о слайсе для целевого сетевого слайса, определено, что базовая станция не сконфигурировала заданный ресурс произвольного доступа, соответствующий целевому сетевому слайсу, но сконфигурировала общий ресурс произвольного доступа, этот общий ресурс произвольного доступа может быть определен как ресурс-кандидат. Далее, ресурс-кандидат может непосредственно использоваться в качестве первого ресурса произвольного доступа.

[0069] В еще одной возможной реализации, если, согласно информации о конфигурации ресурсов и информации о слайсе, определено, что базовая станция сконфигурировала по меньшей мере заданный ресурс произвольного доступа, соответствующий целевому сетевому слайсу и общему ресурсу произвольного доступа, UE может далее определить, какой ресурс выбран в качестве ресурса-кандидата согласно качеству сигнала, и непосредственно определить ресурс-кандидат в качестве первого ресурса произвольного доступа для инициирования ресурса доступа.

[0070] UE может измерить качество сигнала и определить заданный ресурс произвольного доступа, соответствующий целевому сетевому слайсу, в качестве ресурса-кандидата, если качество сигнала выше, чем первый порог, и затем определить этот ресурс-кандидат в качестве первого ресурса произвольного доступа.

[0071] Кроме того, UE измеряет качество сигнала в канале и определяет общий ресурс произвольного доступа в качестве ресурса-кандидата, если качество сигнала ниже или равно первому порогу, а затем определяет ресурс-кандидат в качестве первого ресурса произвольного доступа.

[0072] В вышеуказанных вариантах выполнения настоящего изобретения первый порог может использоваться UE для определения, может ли заданный ресурс произвольного доступа, соответствующий целевому сетевому слайсу, быть выбран в качестве первого ресурса произвольного доступа, чтобы инициировать произвольный доступ. Первый порог может быть сконфигурирован базовой станцией.

[0073] В еще одной возможной реализации первый порог может быть сконфигурирован базовой станцией с помощью первого переданного системного сообщения. UE определяет первый порог согласно первому системному сообщению, принятому для конфигурирования первого порога, соответствующего по меньшей мере одному сетевому слайсу. Первый порог может быть сконфигурирован базовой станцией и соответствовать целевому сетевому слайсу, или первый порог может быть сконфигурирован базовой станцией и соответствовать группе сетевых слайсов, в которую входит целевой сетевой слайс.

[0074] В качестве опции базовая станция может сконфигурировать одинаковые или разные первые пороги для каждого сетевого слайса с помощью первого системного сообщения, или базовая станция может сконфигурировать одинаковые или различные первые пороги для каждой группы сетевых слайсов с помощью первого системного сообщения, и каждая группа сетевых слайсов содержит два или более сетевых слайсов.

[0075] Например, базовая станция может сконфигурировать с помощью системного сообщения порог 1 как первый порог, соответствующий сетевому слайсу 1, сконфигурировать с помощью системного сообщения порог 2 как первый порог, соответствующий сетевому слайсу 2, и так далее. Порог 1 и порог 2 могут быть одинаковыми или отличаться. Когда целевой сетевой слайс - это сетевой слайс 1, соответствующий первый порог - это порог 1.

[0076] В другом примере базовая станция может сконфигурировать с помощью системного сообщения порог 3 как первый порог, соответствующий группе 1 сетевых слайсов, сконфигурировать с помощью системного сообщения порог 4 как первый порог, соответствующий группе 2 сетевых слайсов, и так далее. Группа 1 сетевых слайсов содержит сетевой слайс 1 и сетевой слайс 2, а группа 2 сетевых слайсов содержит сетевой слайс 3 и сетевой слайс 4. Когда целевой сетевой слайс - это сетевой слайс 1, соответствующий первый порог - это порог 3.

[0077] В еще одной возможной реализации базовая станция может сконфигурировать первый порог, соответствующий по меньшей мере одному сетевому слайсу для UE, посредством специализированного сигнала, а специализированный сигнал может быть сообщением управления радио-ресурсами (RRC). Таким образом, базовая станция может сконфигурировать первый порог, соответствующий по меньшей мере одному сетевому слайсу для UE, с помощью первого сообщения RRC.

[0078] Следует отметить, что, если базовая станция конфигурирует первый порог, соответствующий по меньшей мере одному сетевому слайсу, для UE как с помощью системного сообщения, так и с помощью сообщения RRC, UE может использовать первый порог, сконфигурированный с помощью сообщения RRC.

[0079] В вышеуказанных вариантах выполнения настоящего изобретения UE может выбрать заданный ресурс произвольного доступа, соответствующий целевому сетевому слайсу или общему ресурсу произвольного доступа, чтобы инициировать произвольный доступ согласно первому порогу, сконфигурированному базовой станцией, и качеству сигнала, что легко осуществить и удобно для использования.

[0080] Во втором способе в качестве первого ресурса произвольного доступа выбирают один из ресурса двухступенчатого произвольного доступа и ресурса четырехступенчатого произвольного доступа.

[0081] В еще одной возможной реализации, если базовая станция сконфигурировала только ресурс двухступенчатого произвольного доступа или ресурс четырехступенчатого произвольного доступа, UE непосредственно использует ресурс двухступенчатого произвольного доступа или ресурс четырехступенчатого произвольного доступа, сконфигурированный базовой станцией в качестве ресурса-кандидата, и непосредственно определяет ресурс-кандидат в качестве первого ресурса произвольного доступа.

[0082] В еще одной возможной реализации, базовая станция конфигурирует как ресурс двухступенчатого произвольного доступа, так и ресурс четырехступенчатого произвольного доступа, и UE может определить ресурс двухступенчатого произвольного доступа в качестве ресурса-кандидата, решив, что качество сигнала выше, чем второй порог, и непосредственно определить ресурс-кандидат в качестве первого ресурса произвольного доступа.

[0083] В еще одной возможной реализации, базовая станция конфигурирует как ресурс двухступенчатого произвольного доступа, так и ресурс четырехступенчатого произвольного доступа, и UE может определить ресурс четырехступенчатого произвольного доступа в качестве ресурса-кандидата, решив, что качество сигнала ниже или равно второму порогу, и непосредственно определить ресурс-кандидат в качестве первого ресурса произвольного доступа.

[0084] В еще одной возможной реализации второй порог может включать второй порог #1, который специально используется для UE, чтобы определить, может ли общий ресурс двухступенчатого произвольного доступа быть выбран в качестве первого ресурса произвольного доступа, чтобы инициировать произвольный доступ. В этом случае второй порог #1 может быть сконфигурирован базовой станцией с помощью второго системного сообщения или второго сообщения RRC. В частности, второй порог #1 может снова использовать порог принятой мощности опорного сигнала (RSRP, reference signal received power), известный в родственной области техники, т.е. унаследованный порог RSRP, или второй порог может быть сконфигурирован базовой станцией как другая величина, отличающаяся от унаследованного порога RSRP.

[0085] Например, в случае, когда базовая станция сконфигурировала общий ресурс двухступенчатого произвольного доступа, общий ресурс четырехступенчатого произвольного доступа и заданный ресурс четырехступенчатого произвольного доступа, и качество сигнала выше, чем второй порог #1, UE может выбрать общий ресурс двухступенчатого произвольного доступа, чтобы инициировать произвольный доступ.

[0086] В еще одной возможной реализации второй порог может включать второй порог #2, который используется для UE, чтобы определить, можно ли выбрать ресурс двухступенчатого произвольного доступа в качестве первого ресурса произвольного доступа, чтобы инициировать произвольный доступ. Второй порог #2 может также быть сконфигурирован базовой станцией с помощью второго системного сообщения или второго сообщения RRC, может вновь использовать унаследованный порог RSRP, или может быть сконфигурирован базовой станцией для каждого сетевого слайса или каждой группы сетевых слайсов, или может вновь использовать первый порог, что в настоящем изобретении не ограничивается. Второй порог #2 может совпадать со вторым порогом #1 или отличаться от него, что в настоящем изобретении не ограничивается.

[0087] Например, в случае, когда, согласно информации о конфигурации ресурсов, определено, что базовая станция сконфигурировала заданный ресурс двухступенчатого произвольного доступа, общий ресурс четырехступенчатого произвольного доступа и заданный ресурс четырехступенчатого произвольного доступа, и качество сигнала выше, чем второй порог #2, UE может выбрать в качестве первого ресурса произвольного доступа заданный ресурс двухступенчатого произвольного доступа.

[0088] В еще одной возможной реализации второй порог может быть сконфигурирован базовой станцией с помощью широковещательной передачи второго системного сообщения, включая, но этим не ограничиваясь, по меньшей мере один из второго порога #1 и второго порога #2.

[0089] Второе системное сообщение может совпадать с первым системным сообщением или отличаться от него, что в настоящем изобретении не ограничивается.

[0090] В другой возможной реализации базовая станция может конфигурировать второй порог для UE посредством специальных сигналов, включая, но этим не ограничиваясь, по меньшей мере один из второго порога #1 и второго порога #2. Специальные сигналы могут быть вторым сообщением RRC. Второе сообщение RRC может совпадать с первым сообщением RRC, или отличаться от него, что в настоящем изобретении не ограничивается.

[0091] Аналогично, если базовая станция конфигурирует второй порог для UE как с помощью системного сообщения, так и с помощью сообщения RRC, UE может использовать второй порог, сконфигурированный с помощью сообщения RRC.

[0092] В вышеуказанных вариантах выполнения настоящего изобретения UE может выбрать ресурс двухступенчатого произвольного доступа или ресурс четырехступенчатого произвольного доступа, чтобы инициировать произвольный доступ согласно второму порогу, сконфигурированному базовой станцией, и измеренному качеству сигнала, что легко осуществить и удобно для использования.

[0093] Вышеуказанные два способа могут существовать независимо. В случае их независимого существования это эквивалентно ситуации, когда ресурс-кандидат включает любой из общего ресурса произвольного доступа, заданного ресурс произвольного доступа, соответствующего целевому сетевому слайсу, двухступенчатому ресурсу произвольного доступа или четырехступенчатому ресурсу произвольного доступа, при этом ресурс-кандидат непосредственно используется в качестве первого ресурса произвольного доступа.

[0094] В еще одном варианте выполнения настоящего изобретения вышеуказанные два способа могут также существовать в комбинации, т.е. в рамках третьего способа, описанного ниже. Когда вышеуказанные два способа объединены, порядок комбинации не имеет значения. Таким образом, можно определить ресурс-кандидат в соответствии с первым способом, описанным выше, а затем определить первый ресурс произвольного доступа из ресурса-кандидата в соответствии со вторым способом. Кроме того, можно определить ресурс-кандидат в соответствии со вторым способом, описанным выше, а затем определить первый ресурс произвольного доступа из ресурса-кандидата в соответствии с первым способом. Детали описаны ниже.

[0095] В третьем способе вышеуказанные первый способ и второй способ могут быть объединены, чтобы определить первый ресурс произвольного доступа.

[0096] В еще одной возможной реализации общий ресурс произвольного доступа или заданный ресурс произвольного доступа, соответствующий целевому сетевому слайсу, могут быть выбраны в качестве ресурса-кандидата в соответствии с первым способом, описанным выше, а затем ресурс двухступенчатого произвольного доступа или ресурс четырехступенчатого произвольного доступа можно выбрать из ресурса-кандидата в соответствии со вторым способом, описанным выше, чтобы в итоге выбрать объединенный ресурс в качестве первого ресурса произвольного доступа.

[0097] В еще одной возможной реализации ресурс двухступенчатого произвольного доступа или ресурс четырехступенчатого произвольного доступа могут быть выбраны в качестве ресурса-кандидата в соответствии со вторым способом, описанным выше, а затем общий ресурс произвольного доступа или заданный ресурс произвольного доступа, соответствующий целевому сетевому слайсу, могут быть выбраны из ресурса-кандидата в соответствии с первым способом, описанным выше, чтобы в итоге выбрать объединенный ресурс в качестве первого ресурса произвольного доступа.

[0098] Ниже описаны различные комбинации.

[0099] В первом случае общий ресурс произвольного доступа определен как ресурс-кандидат в соответствии с первым способом, а затем ресурс двухступенчатого произвольного доступа или ресурс четырехступенчатого произвольного доступа выбирают в соответствии с вышеуказанным вторым способом, чтобы в итоге определить общий ресурс двухступенчатого произвольного доступа или общий ресурс четырехступенчатого произвольного доступа в качестве первого ресурса произвольного доступа.

[00100] В частности, после того, как общий ресурс произвольного доступа определен в качестве ресурса-кандидата, если, согласно информации о конфигурации ресурсов, определено, что базовая станция сконфигурировала только общий ресурс двухступенчатого произвольного доступа, UE непосредственно определяет общий ресурс двухступенчатого произвольного доступа в качестве первого ресурса произвольного доступа.

[00101] Альтернативно, после того, как общий ресурс произвольного доступа определен в качестве ресурса-кандидата, если, согласно информации о конфигурации ресурсов, определено, что базовая станция сконфигурировала только общий ресурс четырехступенчатого произвольного доступа, UE непосредственно определяет общий ресурс четырехступенчатого произвольного доступа в качестве первого ресурса произвольного доступа.

[00102] Альтернативно, после того, как общий ресурс произвольного доступа определен в качестве ресурса-кандидата, если, согласно информации о конфигурации ресурсов, определено, что базовая станция сконфигурировала общий ресурс двухступенчатого произвольного доступа и общий ресурс четырехступенчатого произвольного доступа, UE может выбрать общий ресурс двухступенчатого произвольного доступа в качестве первого ресурса произвольного доступа в случае, если качество сигнала в канале выше, чем вышеуказанный второй порог #1, и выбрать общий ресурс четырехступенчатого произвольного доступа в качестве первого ресурса произвольного доступа в случае, если качество сигнала в канале ниже или равно второму порогу #1. Второй порог #1 используется для UE, чтобы определить, может ли общий ресурс двухступенчатого произвольного доступа быть выбран в качестве первого ресурса произвольного доступа, чтобы инициировать произвольный доступ. Второй порог #1 также может быть сконфигурирован базовой станцией с помощью второго системного сообщения или второго сообщения RRC, в частности снова может использовать унаследованный порог RSRP, или может быть сконфигурирован базовой станцией как другая величина, отличающаяся от унаследованного порога RSRP.

[00103] Во втором случае заданный ресурс произвольного доступа, соответствующий целевому сетевому слайсу, может быть определен в качестве ресурса-кандидата в соответствии с вышеуказанным первым способом, а затем ресурс двухступенчатого произвольного доступа или ресурс четырехступенчатого произвольного доступа выбирают из ресурса-кандидата в соответствии с вышеуказанным вторым способом, чтобы в итоге определить ресурс двухступенчатого произвольного доступа или заданный ресурс четырехступенчатого произвольного доступа в качестве первого ресурса произвольного доступа.

[00104] В частности, после того, как ресурс произвольного доступа, соответствующий целевому сетевому слайсу, определен в качестве ресурса-кандидата, если, согласно информации о конфигурации ресурсов, определено, что базовая станция сконфигурировала только заданный ресурс двухступенчатого произвольного доступа или заданный ресурс четырехступенчатого произвольного доступа, UE непосредственно определяет заданный ресурс двухступенчатого произвольного доступа или заданный ресурс четырехступенчатого произвольного доступа в качестве первого ресурса произвольного доступа.

[00105] Альтернативно, после того, как ресурс произвольного доступа, соответствующий целевому сетевому слайсу, определен в качестве ресурса кандидата, если, согласно информации о конфигурации ресурсов, определено, что базовая станция сконфигурировала заданный ресурс двухступенчатого произвольного доступа и заданный ресурс четырехступенчатого произвольного доступа, UE может выбрать заданный ресурс двухступенчатого произвольного доступа в качестве первого ресурса произвольного доступа в случае, если качество сигнала выше, чем второй порог #2, и выбрать заданный ресурс четырехступенчатого произвольного доступа в качестве первого ресурса произвольного доступа в случае, если качество сигнала ниже или равно второму порогу #2. Второй порог #2 используется UE, чтобы определить, может ли заданный ресурс двухступенчатого произвольного доступа быть выбран в качестве первого ресурса произвольного доступа для инициирования произвольного доступа. Второй порог также может быть сконфигурирован базовой станцией с помощью второго системного сообщения или второго сообщения RRC, в частности вновь может быть использован унаследованный порог RSRP, или может быть сконфигурирован базовой станцией для каждого сетевого слайса или каждой группы сетевых слайсов, или снова может быть использован первый порог, что в настоящем изобретении не ограничивается. Второй порог #2 может совпадать со вторым порогом #1 или отличаться от него, что также не ограничивается в настоящем изобретении.

[00106] В третьем случае ресурс двухступенчатого произвольного доступа может быть выбран в качестве ресурса-кандидата в соответствии с вышеуказанным вторым способом, и затем общий ресурс произвольного доступа или заданный ресурс произвольного доступа, соответствующий целевому сетевому слайсу, выбирают из ресурса-кандидата в соответствии с вышеуказанным первым способом, чтобы в итоге выбрать общий ресурс двухступенчатого произвольного доступа или заданный ресурс двухступенчатого произвольного доступа в качестве первого ресурса произвольного доступа.

[00107] В частности, если базовая станция сконфигурировала только общий ресурс двухступенчатого произвольного доступа и не сконфигурировала заданный ресурс двухступенчатого произвольного доступа, UE непосредственно выбирает общий ресурс двухступенчатого произвольного доступа в качестве первого ресурса произвольного доступа.

[00108] Альтернативно, если базовая станция сконфигурировала по меньшей мере заданный ресурс двухступенчатого произвольного доступа, этот заданный ресурс двухступенчатого произвольного доступа непосредственно выбирают в качестве первого ресурса произвольного доступа.

[00109] Альтернативно, если базовая станция сконфигурировала общий ресурс двухступенчатого произвольного доступа и заданный ресурс двухступенчатого произвольного доступа, UE предпочтительно выбирает заданный ресурс двухступенчатого произвольного доступа в качестве первого ресурса произвольного доступа.

[00110] Альтернативно, в случае, если базовая станция сконфигурировала общий ресурс двухступенчатого произвольного доступа и заданный ресурс двухступенчатого произвольного доступа, UE выбирает заданный ресурс двухступенчатого произвольного доступа в качестве первого ресурса произвольного доступа, если качество канала выше, чем второй порог #2; иначе UE выбирает общий ресурс двухступенчатого произвольного доступа в качестве первого ресурса произвольного доступа. Второй порог #2 используется UE, чтобы определить, может ли заданный ресурс двухступенчатого произвольного доступа быть выбран в качестве первого ресурса произвольного доступа, чтобы инициировать произвольный доступ. Второй порог #2 может быть сконфигурирован базовой станцией с помощью второго системного сообщения или второго сообщения RRC, или второй порог вновь может использовать унаследованный порог RSRP, или может быть сконфигурирован базовой станцией для каждого сетевого слайса или каждой группы сетевых слайсов, или может вновь использоваться первый порог, что в настоящем изобретении не ограничивается.

[00111] В четвертом случае ресурс четырехступенчатого произвольного доступа может быть выбран в качестве ресурса-кандидата в соответствии с вышеуказанным вторым способом, а затем общий ресурс произвольного доступа или заданный ресурс произвольного доступа, соответствующий целевому сетевому слайсу, выбирают из ресурса-кандидата в соответствии с вышеуказанным первым способом, чтобы в итоге выбрать общий ресурс четырехступенчатого произвольного доступа или заданный ресурс четырехступенчатого произвольного доступа в качестве первого ресурса произвольного доступа.

[00112] В частности, если базовая станция сконфигурировала только общий ресурс четырехступенчатого произвольного доступа и не сконфигурировала заданный ресурс четырехступенчатого произвольного доступа, UE непосредственно выбирает общий ресурс четырехступенчатого произвольного доступа в качестве первого ресурса произвольного доступа.

[00113] Альтернативно, в случае, если базовая станция сконфигурировала по меньшей мере заданный ресурс четырехступенчатого произвольного доступа, этот заданный ресурс четырехступенчатого произвольного доступа непосредственно выбирают в качестве первого ресурса произвольного доступа.

[00114] Кроме того, в случае, если базовая станция сконфигурировала общий ресурс четырехступенчатого произвольного доступа и заданный ресурс четырехступенчатого произвольного доступа, UE выбирает заданный ресурс четырехступенчатого произвольного доступа в качестве первого ресурса произвольного доступа, если качество канала выше, чем первый порог; и выбирает общий ресурс четырехступенчатого произвольного доступа в качестве первого ресурса произвольного доступа, если качество канала ниже или равно первому порогу. Здесь порог, позволяющий UE определить, может ли быть выбран заданный ресурс четырехступенчатого произвольного доступа, может вновь использовать первый порог. Конечно, порог, позволяющий UE определить, может ли быть выбран заданный ресурс четырехступенчатого произвольного доступа, может также быть сконфигурирован как другая величина, отличающаяся от первого порога, что не ограничивается в настоящем изобретении.

[00115] В вышеуказанных вариантах выполнения настоящего изобретения при любом из вышеуказанных способов, первый ресурс произвольного доступа для инициирования произвольного доступа может быть определен по меньшей мере из одного ресурса произвольного доступа, сконфигурированного информацией о конфигурации ресурсов, чтобы быстро обеспечить произвольный доступ и получить желательную услугу слайса с высоким удобством для использования.

[00116] В некоторых дополнительных вариантах выполнения настоящего изобретения варианты выполнения настоящего изобретения обеспечивают способ произвольного доступа, который может быть выполнен оборудованием пользователя (UE). На фиг. 2, на которой показана последовательность операций, иллюстрируется способ произвольного доступа согласно еще одному варианту выполнения настоящего изобретения, включающий следующие шаги.

[00117] На шаге 201 принимают информацию о конфигурации ресурсов, переданную базовой станцией.

[00118] На шаге 202 определяют информацию о слайсе для целевого сетевого слайса, который запускает произвольный доступ.

[00119] На шаге 203 определяют первый ресурс произвольного доступа согласно по меньшей мере информации о конфигурации ресурсов и информации о слайсе.

[00120] На шаге 204 произвольный доступ инициируют на основе первого ресурса произвольного доступа.

[00121] На шаге 205 в ответ на удовлетворение заранее заданному условию для отката откат ресурса не выполняют.

[00122] В возможной реализации, когда заданный ресурс произвольного доступа, соответствующий целевому сетевому слайсу, используется в качестве первого ресурса произвольного доступа, чтобы инициировать произвольный доступ, и выполняется заранее заданное условие отката, откат ресурса не выполняют.

[00123] В еще одной возможной реализации, когда общий ресурс произвольного доступа используется в качестве первого ресурса произвольного доступа, чтобы инициировать произвольный доступ, и выполняется заранее заданное условие отката, откат ресурса не выполняют.

[00124] Заданное условие отката включает любое из следующих: количество отказов произвольного доступа, инициируемого на основе первого ресурса произвольного доступа, достигает первого порога отката; истекает первое время для отката; или получено сообщение индикации отката для ресурса произвольного доступа, соответствующего целевому сетевому слайсу.

[00125] В вышеуказанных вариантах выполнения настоящего изобретения, когда заданное условие отката выполнено, откат ресурса не может быть выполнен с высоким удобством использования.

[00126] В некоторых дополнительных вариантах выполнения настоящего изобретения обеспечивается способ произвольного доступа, который может быть выполнен оборудованием пользователя (UE). На фиг. 3, где показана последовательностью операций, иллюстрируется способ произвольного доступа согласно еще одному варианту выполнения настоящего изобретения, включающий следующие шаги.

[00127] На шаге 301 принимают информацию о конфигурации ресурсов, переданную базовой станцией.

[00128] На шаге 302 определяют информацию о слайсе для целевого сетевого слайса, который запускает произвольный доступ.

[00129] На шаге 303 определяют первый ресурс произвольного доступа согласно по меньшей мере информации о конфигурации ресурсов и информации о слайсе.

[00130] На шаге 304 инициируют произвольный доступ на основе первого ресурса произвольного доступа.

[00131] На шаге 305, в ответ на удовлетворение заданному условию отката, определяют второй ресурс произвольного доступа, к которому производится откат.

[00132] Произвольный доступ инициируют на основе второго ресурса произвольного доступа. Заданное условие отката включает любое из следующего: количество отказов произвольного доступа, инициируемого на основе первого ресурса произвольного доступа, достигает первого порога отката; истекает первое время для отката; или получено сообщение индикации отката для ресурса произвольного доступа, соответствующего целевому сетевому слайсу.

[00133] На шаге 306 произвольный доступ повторно инициируют на основе второго ресурса произвольного доступа.

[00134] В вышеуказанных вариантах выполнения настоящего изобретения, когда в первом ресурсе произвольного доступа происходит несколько конфликтов, оборудование пользователя может выполнить откат ресурса и повторно инициировать произвольный доступ на основе второго ресурса произвольного доступа, делая откат, чтобы избежать ситуации, в которой UE всегда инициирует произвольный доступ в первом ресурсе произвольного доступа до достижения максимального количества неудачных попыток произвольного доступа, и повысить долю успешных попыток произвольного доступа со стороны UE.

[00135] В некоторых дополнительных вариантах выполнения настоящего изобретения после инициирования произвольного доступа на основе некоторого ресурса произвольного доступа и в ответ на определение, что заданное условие фаллбэка выполнено, UE может отреагировать любым из следующих способов:

[00136] Первый способ, не выполняя откат ресурса.

[00137] Второй способ, выполняя откат ресурса.

[00138] Соответственно, UE может определить ресурс произвольного доступа, к которому произойдет откат, и повторно инициировать произвольный доступ на основе этого ресурса произвольного доступа, к которому произведен откат.

[00139] Ресурс произвольного доступа, инициирующий произвольный доступ, отличается от ресурса произвольного доступа, на который произошел откат. Например, UE инициирует произвольный доступ на основе первого ресурса произвольного доступа, и, в ответ на определение, что заданное условие отката выполнено, UE повторно инициирует произвольный доступ на основе второго ресурса произвольного доступа, на который произошел откат. Второй ресурс произвольного доступа отличается от первого ресурса произвольного доступа.

[00140] В вышеуказанных вариантах выполнения настоящего изобретения, когда заданное условие отката выполнено, UE может не выполнять откат ресурса или же повторно инициировать произвольный доступ на основе второго ресурса произвольного доступа, на который произведен откат, чтобы избежать большого количества отказов в произвольном доступе, вызванных многократным использованием первого ресурса произвольного доступа при постоянном инициировании произвольного доступа.

[00141] В некоторых дополнительных вариантах выполнения настоящего изобретения, если заданное условие отката вновь выполнено в процессе повторного инициирования произвольного доступа на основе второго ресурса произвольного доступа, UE может не выполнять откат вновь, или все еще выполнить откат; в последнем случае для отката нужно определить третий ресурс произвольного доступа, и произвольный доступ инициируется вновь уже на основе третьего ресурса произвольного доступа.

[00142] Процесс определения третьего ресурса произвольного доступа подобен процессу определения второго ресурса произвольного доступа, и, таким образом, не будет описан подробно. Третий ресурс произвольного доступа отличается от второго ресурса произвольного доступа.

[00143] В некоторых дополнительных вариантах выполнения настоящего изобретения эти две ситуации могут быть объединены. Таким образом, в ответ на выполнение заранее заданного условия отката, когда произвольный доступ повторно инициируется на основе второго ресурса произвольного доступа, откат ресурса не выполняют. Альтернативно, в ответ на удовлетворение заранее заданного условия отката, когда произвольный доступ повторно инициируется на основе второго ресурса произвольного доступа, определяют третий ресурс произвольного доступа, на который производится откат, и произвольный доступ повторно инициируют на основе этого третьего ресурса произвольного доступа. Процесс определения третьего ресурса произвольного доступа подобен процессу определения второго ресурса произвольного доступа, который будет изложен в следующих вариантах выполнения настоящего изобретения и здесь не будет описан подробно.

[00144] В возможной реализации заданное условие отката может включать ситуацию, когда количество отказов произвольного доступа, инициируемого на основе первого ресурса произвольного доступа, достигает первого порога отката. Здесь первый порог отката может использоваться для указание на разрешенное совокупное количество отказов произвольного доступа, инициируемого на основе первого ресурса произвольного доступа, до отката на второй ресурс произвольного доступа для выполнения этого произвольного доступа.

[00145] Например, если первый порог отката равен N1, UE решает, что заданное условие отката выполнено, если количество отказов произвольного доступа, инициируемого UE на основе первого ресурса произвольного доступа, достигает N1, и тогда UE может осуществить откат на второй ресурс произвольного доступа, чтобы повторно инициировать произвольный доступ.

[00146] В вариантах выполнения настоящего изобретения первый порог отката может быть сконфигурирован базовой станцией. В еще одной возможной реализации первый порог отката может быть сконфигурирован базовой станцией с помощью широковещательной передачи третьего системного сообщения. В качестве опции, первый порог отката может вновь использовать порог отката в родственном механизме, т.е. унаследованный порог. Кроме того, первый порог отката может быть сконфигурирован базовой станцией для каждого сетевого слайса или каждой группы сетевых слайсов с помощью третьего системного сообщения.

[00147] В еще одной возможной реализации первый порог отката может быть сконфигурирован базовой станцией с помощью третьего сообщения RRC. Аналогично, первый порог отката может вновь использовать порог отката в родственном механизме, т.е. унаследованный порог. Кроме того, первый порог отката может быть сконфигурирован базовой станцией для каждого сетевого слайса или каждой группы сетевых слайсов с помощью третьего сообщения RRC.

[00148] В еще одной возможной реализации заранее заданное условие отката может включать ситуацию, когда истекает первое время отката. Первое время отката используется для указания первой продолжительности времени, позволенной для инициирования произвольного доступа на основе первого ресурса произвольного доступа, до отката на второй ресурс произвольного доступа с целью выполнения произвольного доступа.

[00149] Например, если продолжительность первого времени отката t1, UE принимает решение, что заранее заданное условие отката выполнено, если продолжительность времени, в течение которого UE инициирует произвольный доступ на основе первого ресурса произвольного доступа, достигает t1, и в этом случае UE может произвести откат ко второму ресурсу произвольного доступа для повторного инициирования произвольного доступа.

[00150] В других вариантах выполнения настоящего изобретения первое время отката может быть сконфигурировано базовой станцией. В еще одной возможной реализации первое время отката может быть сконфигурировано базовой станцией с помощью широковещательной передачи четвертого системного сообщения. В еще одной возможной реализации первое время отката может быть сконфигурировано базовой станцией с помощью четвертого сообщения RRC.

[00151] В еще одной возможной реализации заранее заданное условие отката может включать ситуацию, когда принято сообщение индикации отката для ресурса произвольного доступа, соответствующего целевому сетевому слайсу.

[00152] В еще одних вариантах выполнения настоящего изобретения, согласно сообщению с индикацией отката для ресурса произвольного доступа, соответствующего целевому сетевому слайсу, переданному сетевой стороной, UE может принять решение, что заранее заданное условие отката выполнено, и произвести откат ко второму ресурсу произвольного доступа, чтобы повторно инициировать произвольный доступ.

[00153] Очевидно, что заранее заданное условие отката может включать любой из вышеуказанных пунктов или их комбинацию, и другие возможные заранее заданные условия отката находятся в объеме настоящего изобретения.

[00154] В вышеуказанных вариантах выполнения настоящего изобретения UE может выполнить откат ресурса, когда вышеуказанное заранее заданное условие отката выполнено, и повторно инициировать произвольный доступ во втором ресурсе произвольного доступа, произведя откат к нему, что повышает долю успешных попыток произвольного доступа.

[00155] В некоторых дополнительных вариантах выполнения настоящего изобретения сообщение с индикацией отката для ресурса произвольного доступа может использоваться для конфигурирования по меньшей мере одного из второго порога отката или второго времени отката. Второй порог отката используется для указания разрешенного количества отказов произвольного доступа, инициируемого на основе второго ресурса произвольного доступа, перед повторным откатом к первому ресурсу произвольного доступа от второго ресурса произвольного доступа, чтобы инициировать произвольный доступ. Второе время отката используется для указания продолжительности времени, разрешенной для инициирования произвольного доступа на основе второго ресурса произвольного доступа, перед повторным откатом к первому ресурсу произвольного доступа от второго ресурса произвольного доступа для инициирования произвольного доступа.

[00156] Например, второй порог отката равен N2, и если количество попыток произвольного доступа, повторно инициируемого UE для второго ресурса произвольного доступа после отката от первого ресурса произвольного доступа, достигает N2, и общее количество попыток произвольного доступа, инициируемого в настоящее время, не достигает максимального количества попыток произвольного доступа (такого как преамбула TransMax), UE может вновь произвести откат к первому ресурсу произвольного доступа, чтобы инициировать произвольный доступ.

[00157] Когда первый ресурс произвольного доступа - это ресурс в пуле заданных ресурсов произвольного доступа, соответствующем целевому сетевому слайсу, UE предпочтительно может произвести откат к ресурсу в этом пуле заданных ресурсов произвольного доступа, соответствующем целевому сетевому слайсу. Пока заданное условие отката вновь не выполнено, UE вновь выполняет откат. Альтернативно UE производит откат к ресурсу в пуле заданных ресурсов произвольного доступа, соответствующем целевому сетевому слайсу, и общее количество попыток инициируемого произвольного доступа достигает максимального количества попыток произвольного доступа, и UE может выдать в верхний уровень сообщение об отказе в произвольном доступе.

[00158] Другой пример: если продолжительность второго времени отката равна t2, накопленная продолжительность произвольного доступа, инициируемая UE во втором ресурсе произвольного доступа, при откате в него от первого ресурса произвольного доступа, достигает t2, и полное количество попыток произвольного доступа, инициируемого в настоящее время, не достигает максимального количества попыток произвольного доступа, UE может вновь произвести откат к первому ресурсу произвольного доступа, чтобы инициировать произвольный доступ. Таким образом, UE может предпочтительно выбрать ресурс в пуле заданных ресурсов произвольного доступа, соответствующем целевому сетевому слайсу, чтобы вновь инициировать произвольный доступ. Пока заранее заданное условие отката вновь не будет выполнено, UE вновь выполняет откат ресурса. Альтернативно, UE производит откат к ресурсу в пуле заданных ресурсов произвольного доступа, соответствующем целевому сетевому слайсу, и общее количество попыток инициируемого произвольного доступа достигает максимального количества попыток произвольного доступа, и UE может выдать в верхний уровень сообщение об отказе в произвольном доступе.

[00159] В вышеуказанных вариантах выполнения настоящего изобретения можно избежать ситуации, когда UE продолжает инициировать произвольный доступ для второго ресурса произвольного доступа после отката ко второму ресурсу произвольного доступа до достижения максимального количества попыток произвольного доступа, который также представляет собой отказ в произвольном доступе. После того, как во втором ресурсе произвольного доступа происходит по меньшей мере один конфликт, UE может повторно произвести откат к первому ресурсу произвольного доступа, чтобы инициировать произвольный доступ, что повышает долю успешных попыток произвольного доступа для UE.

[00160] В некоторых дополнительных вариантах выполнения настоящего изобретения, если ни второй порог отката, ни второе время отката не сконфигурированы в сообщении с индикацией отката для ресурса произвольного доступа, после того, как UE получило отказ в произвольном доступе для второго ресурса произвольного доступа, на который произведен откат от первого ресурса произвольного доступа, и общее количество попыток произвольного доступа, инициируемого в настоящее время, не достигает максимального количества попыток произвольного доступа, UE может повторно произвести откат к первому ресурсу произвольного доступа, чтобы повторно инициировать произвольный доступ. Первый ресурс произвольного доступа может содержать ресурс в пуле заданных ресурсов произвольного доступа, соответствующих целевому сетевому слайсу.

[00161] В вышеуказанных вариантах выполнения настоящего изобретения можно избежать ситуации, когда UE продолжает инициировать произвольный доступ во втором ресурсе произвольного доступа после отката ко второму ресурсу произвольного доступа до достижения максимального количества попыток произвольного доступа, что также приводит к отказу в произвольном доступе. После того, как однажды произойдет конфликт во втором ресурсе произвольного доступа, UE может повторно произвести откат к первому ресурсу произвольного доступа, чтобы инициировать произвольный доступ и повысить долю успешных попыток произвольного доступа для UE.

[00162] В некоторых дополнительных вариантах выполнения настоящего изобретения сообщение индикации отката для ресурса произвольного доступа может нести коэффициент отката. В качестве опции, коэффициент отката может быть величиной вероятности отката, с которой UE осуществляет вероятностный откат.

[00163] В еще одних вариантах выполнения настоящего изобретения после приема сообщения индикации отката для ресурса произвольного доступа UE может генерировать случайное число и определить, должен ли откат ресурса быть выполнен согласно сгенерированному случайному числу и величине вероятности отката, которая переносится в сообщении индикации отката для ресурса произвольного доступа. Когда определено, что откат ресурса должна быть выполнен, произвольный доступ можно повторно инициировать на основе второго ресурса произвольного доступа, на который выполнен откат.

[00164] В еще одной возможной реализации UE может случайным образом генерировать, но этим не ограничивается, случайное число, которое удовлетворяет равномерному распределению, и это случайное число может лежать, но этим не ограничено, в диапазоне [0, 1]. Если сгенерированное случайное число меньше, чем величина вероятности отката, UE выполняет откат ресурса произвольного доступа. Если сгенерированное случайное число больше или равно величине вероятности отката, откат ресурса произвольного доступа может не выполняться.

[00165] В еще одной возможной реализации UE может генерировать случайное число, удовлетворяющее другим распределениям. Если сгенерированное случайное число больше, чем величина вероятности отката, UE выполняет откат ресурса произвольного доступа. Если сгенерированное случайное число меньше или равно величине вероятности отката, UE не может выполнять откат ресурса.

[00166] В вышеуказанных вариантах выполнения настоящего изобретения UE может определить, выполнять ли откат ресурса на основе величины вероятности отката, которая переносится в сообщении индикации отката для ресурса произвольного доступа, и сгенерированного случайного числа, а затем повторно инициировать произвольный доступ на основе второго ресурса произвольного доступа, к которому произведен откат. Это предупреждает UE от постоянного инициирования произвольного доступа на первом ресурсе произвольного доступа до достижения максимального количества попыток произвольного доступа, что приводит к отказу в произвольном доступе, и позволяет UE достигнуть цели в виде вероятностного отката и повышает долю успешных попыток произвольного доступа для UE.

[00167] В некоторых дополнительных вариантах выполнения настоящего изобретения сообщение индикации отката для ресурса произвольного доступа не несет коэффициент отката, так что все UE, которые принимают сообщение индикации отката для ресурса произвольного доступа, производят откат ресурса.

[00168] В некоторых дополнительных вариантах выполнения настоящего изобретения базовая станция может нести сообщение индикации отката для ресурса произвольного доступа, соответствующего целевому сетевому слайсу, в сообщении ответа на произвольный доступ. Кроме того, базовая станция может нести сообщение индикации отката для ресурса произвольного доступа, соответствующего целевому сетевому слайсу, в пятом сообщении RRC.

[00169] В некоторых дополнительных вариантах выполнения настоящего изобретения UE может принять соответствующий способ, чтобы определить второй ресурс произвольного доступа для любого из следующих случаев.

[00170] В первом случае, когда первый ресурс произвольного доступа представляет собой заданный ресурс двухступенчатого произвольного доступа, UE инициирует произвольный доступ в двухступенчатом заданном ресурсе произвольного доступа, по меньшей мере одно из вышеуказанных заранее заданных условий отката выполнено и, согласно информации о конфигурации ресурсов и информации о слайсе, определено, что базовая станция сконфигурировала заданный ресурс четырехступенчатого произвольного доступа, UE может выбрать фаллбэк к четырехступенчатому заданному ресурсу произвольного доступа, чтобы повторно инициировать произвольный доступ. Таким образом, в качестве второго ресурса произвольного доступа используется заданный ресурс четырехступенчатого произвольного доступа.

[00171] Во втором случае, когда первый ресурс произвольного доступа представляет собой заданный ресурс двухступенчатого произвольного доступа, UE инициирует произвольный доступ в двухступенчатом заданном ресурсе произвольного доступа, по меньшей мере одно из вышеуказанных заранее заданных условий отката выполнено и, согласно информации о конфигурации ресурсов и информации о слайсе, определено, что базовая станция сконфигурировала общий ресурс произвольного доступа, UE может определить второй ресурс произвольного доступа из общего ресурса произвольного доступа согласно информации о конфигурации ресурсов и качеству сигнала. Таким образом, в качестве второго ресурса произвольного доступа выбирают общий ресурс двухступенчатого произвольного доступа или общий ресурс четырехступенчатого произвольного доступа.

[00172] В третьем случае, когда первый ресурс произвольного доступа представляет собой заданный ресурс двухступенчатого произвольного доступа, UE инициирует произвольный доступ в двухступенчатом заданном ресурсе произвольного доступа, по меньшей мере одно из вышеуказанных заранее заданных условий отката выполнено и, согласно информации о конфигурации ресурсов и информации о слайсе, определено, что базовая станция сконфигурировала общий ресурс произвольного доступа, UE может определить, согласно первой информации индикации, переданной базовой станцией, что способно произвести откат к общему ресурсу произвольного доступа, чтобы повторно инициировать произвольный доступ, а затем определить второй ресурс произвольного доступа из общего ресурса произвольного доступа согласно информации о конфигурации ресурсов и качеству сигнала. Таким образом, в качестве второго ресурса произвольного доступа выбирают общий ресурс двухступенчатого произвольного доступа или общий ресурс четырехступенчатого произвольного доступа.

[00173] В еще одной возможной реализации, если базовая станция сконфигурировала общий ресурс двухступенчатого произвольного доступа и качество сигнала выше, чем третий порог, UE может определить общий ресурс двухступенчатого произвольного доступа в качестве второго ресурса произвольного доступа. Третий порог используется, чтобы UE определило, способно ли оно произвести откат к двухступенчатому общему ресурсу произвольного доступа, чтобы повторно инициировать произвольный доступ.

[00174] В частности, базовая станция может сконфигурировать третий порог, соответствующий по меньшей мере одному сетевому слайсу, с помощью пятого системного сообщения или шестого сообщения RRC. Третий порог может вновь использовать унаследованный порог RSRP или может быть сконфигурирован отдельно базовой станцией. Аналогично, базовая станция может сконфигурировать те же или различные третьи пороги для каждого сетевого слайса или каждой группы сетевых слайсов.

[00175] В еще одной возможной реализации базовая станция сконфигурировала общий ресурс двухступенчатого произвольного доступа и общий ресурс четырехступенчатого произвольного доступа, но качество сигнала ниже или равно третьему порогу, тогда UE может определить в качестве второго ресурса произвольного доступа заданный ресурс четырехступенчатого произвольного доступа.

[00176] В еще одной возможной реализации, если базовая станция не сконфигурировала общий ресурс четырехступенчатого произвольного доступа и качество сигнала ниже или равно третьему порогу, UE может не производить откат.

[00177] Описанные выше варианты выполнения настоящего изобретения могут существовать по отдельности или в комбинации, что не ограничивается в настоящем приложении.

[00178] В четвертом случае первый ресурс произвольного доступа принадлежит общему ресурсу произвольного доступа, то есть, UE инициирует произвольный доступ в общем ресурсе произвольного доступа, при этом, когда заранее заданное условие для отката выполнено, откат может не производиться.

[00179] Альтернативно, согласно информации о конфигурации ресурсов и информации о слайсе, может быть определено, что базовая станция сконфигурировала общий ресурс четырехступенчатого произвольного доступа, и в качестве второго ресурса произвольного доступа определяют общий ресурс четырехступенчатого произвольного доступа.

[00180] Альтернативно, в случае, когда, согласно информации о конфигурации ресурсов и информации о слайсе, определено, что базовая станция сконфигурировала заданный ресурс произвольного доступа, соответствующий целевому сетевому слайсу, второй ресурс произвольного доступа может быть определен из заданного ресурса произвольного доступа, соответствующего целевому сетевому слайсу, согласно информации о конфигурации ресурсов и качеству сигнала.

[00181] Альтернативно, в случае, когда, согласно информации о конфигурации ресурсов и информации о слайсе, определено, что базовая станция сконфигурировала заданный ресурс произвольного доступа, соответствующий целевому сетевому слайсу, и, согласно индикации с сетевой стороны определено, что можно произвести откат к указанному ресурсу произвольного доступа, соответствующему целевому сетевому слайсу, чтобы повторно инициировать произвольный доступ, второй ресурс произвольного доступа может быть определен из этого заданного ресурса произвольного доступа, соответствующего целевому сетевому слайсу, согласно информации о конфигурации ресурсов и качеству сигнала.

[00182] В еще одной возможной конфигурации, если, согласно информации о конфигурации ресурсов определено, что базовая станция сконфигурировала заданный ресурс четырехступенчатого произвольного доступа, этот заданный ресурс четырехступенчатого произвольного доступа может быть непосредственно определен в качестве второго ресурса произвольного доступа.

[00183] В еще одной возможной реализации, если, согласно информации о конфигурации ресурсов определено, что базовая станция сконфигурировала заданный ресурс четырехступенчатого произвольного доступа, и качество сигнала выше, чем четвертый порог, этот заданный ресурс четырехступенчатого произвольного доступа может быть определен в качестве второго ресурса произвольного доступа. Четвертый порог используется для того, чтобы UE определило, способно ли оно произвести откат к указанному ресурсу произвольного доступа, чтобы повторно инициировать произвольный доступ. Четвертый порог может быть сконфигурирован базовой станцией с помощью шестого системного сообщения или седьмого сообщения RRC, четвертый порог может также вновь использовать унаследованный порог RSRP или может быть сконфигурирован базовой станцией отдельно. Аналогично, базовая станция может сконфигурировать те же или другие четвертые пороги для каждого сетевого слайса или каждой группы сетевых слайсов.

[00184] Выше было дано лишь иллюстративное описание, и UE может определить второй ресурс произвольного доступа на основе любого или комбинации из вышеуказанных вариантов выполнения настоящего изобретения, или же в случае, когда UE повторно инициирует произвольный доступ на основе второго ресурса произвольного доступа и заранее заданное условие отката вновь выполнено, UE не выполняет откат или определяет третий ресурс произвольного доступа похожим способом, чтобы избежать ситуации, когда UE продолжает инициировать произвольный доступ в том же ресурсе произвольного доступа до достижения максимального количества попыток произвольного доступа, что приводит к отказу в произвольном доступе, и чтобы повысить долю успешных попыток произвольного доступа для UE.

[00185] Также следует отметить, что, если вышеуказанный порог сконфигурирован базовой станцией как с помощью системного сообщения, так и с помощью сообщения RRC, UE может использовать порог, сконфигурированный на основе сообщения RRC.

[00186] Ниже описаны решения для произвольного доступа со стороны базовой станции, даваемые настоящим изобретением.

[00187] Варианты выполнения настоящего изобретения предлагают способ произвольного доступа, который может быть выполнен базовой станцией. На фиг. 4 показана последовательность операций, иллюстрирующая способ произвольного доступа согласно еще одному варианту выполнения настоящего изобретения, включающий следующий шаг.

[00188] На шаге 401 информацию о конфигурации ресурсов посылают в оборудование пользователя (UE).

[00189] В вариантах выполнения настоящего изобретения информация о конфигурации ресурсов используется для конфигурирования по меньшей мере одного из следующего: общего ресурса произвольного доступа; заданного ресурса произвольного доступа, соответствующего по меньшей мере одному сетевому слайсу; ресурса двухступенчатого произвольного доступа; ресурса четырехступенчатого произвольного доступа; общего ресурса двухступенчатого произвольного доступа; общего ресурса четырехступенчатого произвольного доступа; заданного ресурса двухступенчатого произвольного доступа; или заданного ресурса четырехступенчатого произвольного доступа.

[00190] В вышеуказанных вариантах выполнения настоящего изобретения базовая станция может сконфигурировать по меньшей мере один из вышеупомянутых ресурсов для UE посредством информации о конфигурации ресурсов, чтобы упростить для UE определение первого ресурса произвольного доступа с целью инициировать произвольный доступ с большими удобствами в использовании.

[00191] В некоторых дополнительных вариантах выполнения настоящего изобретения базовая станция может сконфигурировать первый порог, соответствующий по меньшей мере одному сетевому слайсу, с помощью системного сообщения или сообщения RRC. Первый порог может использоваться UE, чтобы определить, может ли заданный ресурс произвольного доступа, соответствующий целевому сетевому слайсу, быть выбран в качестве первого ресурса произвольного доступа, чтобы инициировать произвольный доступ.

[00192] В частности, базовая станция может сконфигурировать первый порог с помощью первого системного сообщения или первого сообщения RRC.

[00193] В некоторых дополнительных вариантах выполнения настоящего изобретения базовая станция может сконфигурировать второй порог, соответствующий по меньшей мере одному сетевому слайсу, с помощью системного сообщения или сообщения RRC. Второй порог может использоваться UE, чтобы определить, может ли ресурс двухступенчатого произвольного доступа быть выбран в качестве первого ресурса произвольного доступа, чтобы инициировать произвольный доступ.

[00194] В частности, базовая станция может сконфигурировать второй порог с помощью второго системного сообщения или второго сообщения RRC. В еще одной возможной реализации второй порог может включать второй порог #1, который заданны используется для UE, чтобы определить, может ли быть отобран общий ресурс двухступенчатого произвольного доступа. В этом случае второй порог #1 может быть сконфигурирован базовой станцией с помощью второго системного сообщения или второго сообщения RRC. В частности, второй порог #1 может вновь использовать опорный сигнал получение порога мощности в родственной области техники, т.е. унаследованный порог RSRP.

[00195] В еще одной реализации второй порог может включать второй порог #2, который используется для того, чтобы UE определило, можно ли выбрать заданный ресурс двухступенчатого произвольного доступа в качестве первого ресурса произвольного доступа, чтобы инициировать произвольный доступ. Второй порог #2 может также быть сконфигурирован базовой станцией с помощью второго системного сообщения или второго сообщения RRC, и вновь может использовать унаследованный порог RSRP, или может быть вновь сконфигурирован базовой станцией для каждого сетевого слайса или каждой группы сетевых слайсов, или вновь использовать первый порог, что в настоящем изобретении не ограничивается. Второй порог #2 может совпадать со вторым порогом #1 или отличаться от него, что также не ограничено в настоящем изобретении.

[00196] В некоторых дополнительных вариантах выполнения настоящего изобретения базовая станция может сконфигурировать первый порог отката, соответствующий по меньшей мере одному сетевому слайсу, с помощью системного сообщения или сообщения RRC. Здесь, первый порог отката может использоваться для указания на разрешенное совокупное число отказов в произвольном доступе, инициируемом на основе первого ресурса произвольного доступа, прежде чем произвести откат ко второму ресурсу произвольного доступа, чтобы выполнить произвольный доступ.

[00197] В частности, базовая станция может сконфигурировать первый порог отката с помощью третьего системного сообщения или третьего сообщения RRC. Первый порог отката может вновь использовать унаследованный порог или может быть сконфигурирован отдельно базовой станцией.

[00198] В некоторых дополнительных вариантах выполнения настоящего изобретения базовая станция может сконфигурировать первое время отката с помощью системного сообщения или сообщения RRC. Первое время отката используется, чтобы указать разрешенное время для инициирования произвольного доступа на основе первого ресурса произвольного доступа перед производством отката ко второму ресурсу произвольного доступа для выполнения произвольного доступа.

[00199] В частности, базовая станция может сконфигурировать первое время отката с помощью четвертого системного сообщения или четвертого сообщения RRC.

[00200] В некоторых дополнительных вариантах выполнения настоящего изобретения базовая станция может использовать сообщение ответа на произвольный доступ или пятое сообщение RRC, чтобы перенести индикацию отката для ресурса произвольного доступа, соответствующую целевому сетевому слайсу.

[00201] В некоторых дополнительных вариантах выполнения настоящего изобретения базовая станция может использовать первую информацию индикации, чтобы указать, что UE может произвести откат к общим ресурсам произвольного доступа, чтобы повторно инициировать произвольный доступ.

[00202] В некоторых дополнительных вариантах выполнения настоящего изобретения базовая станция может использовать вторую информацию индикации, чтобы указать, что UE может произвести откат к указанному ресурсу произвольного доступа, соответствующему целевому сетевому слайсу, чтобы повторно инициировать произвольный доступ.

[00203] В некоторых дополнительных вариантах выполнения настоящего изобретения базовая станция может сконфигурировать третий порог с помощью системного сообщения или сообщения RRC. Третий порог используется для того, чтобы UE определило, способно ли оно произвести откат к двухступенчатому общему ресурсу произвольного доступа, чтобы повторно инициировать произвольный доступ.

[00204] В частности базовая станция может сконфигурировать третий порог с помощью пятого системного сообщения или шестого сообщения RRC. Третий порог может вновь использовать унаследованный порог RSRP или быть сконфигурированным отдельно базовой станцией.

[00205] В некоторых дополнительных вариантах выполнения настоящего изобретения базовая станция может сконфигурировать четвертый порог с помощью системного сообщения или сообщения RRC. Четвертый порог используется для того, чтобы UE определило, способно ли оно произвести откат к указанному ресурсу произвольного доступа, чтобы повторно инициировать произвольный доступ.

[00206] В частности, базовая станция может сконфигурировать третий порог с помощью шестого системного сообщения или седьмого сообщения RRC. Четвертый порог может вновь использовать унаследованный порог RSRP, или быть сконфигурирован базовой станцией для каждого сетевого слайса или каждой группы сетевых слайсов.

[00207] Следует отметить, что вышеуказанные системные сообщения могут быть одинаковыми или различными, и сообщения RRC также могут быть одинаковыми или различными, что не ограничивается в настоящем изобретении.

[00208] В качестве примеров ниже процесс произвольного доступа согласно настоящему изобретению будет описан в сочетании с различной информацией о конфигурации ресурсов.

[00209] В первом случае, соответствующем Случаю 3, определенному в протоколе, базовая станция конфигурирует заданный ресурс четырехступенчатого произвольного доступа и общий ресурс двухступенчатого произвольного доступа для UE посредством информации о конфигурации ресурсов. В родственной области техники, когда должен инициироваться произвольный доступ, всегда выбирают заданный ресурс четырехступенчатого произвольного доступа, чтобы инициировать произвольный доступ. Если заранее заданное условие отката выполнено, UE или не производит откат, или UE производит откат к общему ресурсу произвольного доступа.

[00210] Однако, согласно решениям для произвольного доступа, представленным в настоящем изобретении, чтобы инициировать произвольный доступ, заданный ресурс четырехступенчатого произвольного доступа или общий ресурс двухступенчатого произвольного доступа могут быть выбраны вышеуказанным способом. Для отката ресурса имеется две следующие ситуации:

[00211] В первой ситуации, если заданное условие отката выполнено, когда произвольный доступ инициируется в четырехступенчатом заданном ресурсе произвольного доступа, откат ресурса не выполняют.

[00212] Во второй ситуации, если заданное условие отката выполнено, когда произвольный доступ инициируется в двухступенчатом общем ресурсе произвольного доступа, могут быть приняты следующие опции:

[00213] Опция 1: откат не производится.

[00214] Опция 2: откат к четырехступенчатому заданному ресурсу произвольного доступа для повторного инициирования произвольного доступа.

[00215] Опция 3: откат к четырехступенчатому заданному ресурсу произвольного доступа для повторного инициирования произвольного доступа, если качество сигнала выше, чем четвертый порог.

[00216] Опция 4: откат к четырехступенчатому заданному ресурсу произвольного доступа для повторного инициирования произвольного доступа, если, согласно второй информации индикации, переданной базовой станцией, определено, что можно произвести откат к заданному ресурсу произвольного доступа, соответствующему целевому сетевому слайсу; в противном случае откат не производится.

[00217] Опция 5: откат к четырехступенчатому заданному ресурсу произвольного доступа для повторного инициирования произвольного доступа, если, согласно второй информации индикации, переданной базовой станцией, определено, что можно произвести откат к заданному ресурсу произвольного доступа, соответствующему целевому сетевому слайсу, и качество сигнала выше, чем четвертый порог; в противном случае откат не производится.

[00218] Во втором случае, соответствующем Случаю 6, определенному в протоколе, базовая станция конфигурирует заданный ресурс двухступенчатого произвольного доступа и общий ресурс двухступенчатого произвольного доступа для UE посредством информации о конфигурации ресурсов. В родственной области техники, когда должен инициироваться произвольный доступ, для инициирования произвольного доступа всегда выбирают заданный ресурс двухступенчатого произвольного доступа. Если заранее заданное условие отката выполнено, UE не производит откат или же UE производит откат к общему ресурсу произвольного доступа.

[00219] Однако согласно решениям для произвольного доступа, представленным в настоящем изобретении, заданный ресурс двухступенчатого произвольного доступа или общий ресурс двухступенчатого произвольного доступа может быть выбран вышеуказанным способом, чтобы инициировать произвольный доступ. Для отката ресурса в общем случае UE может произвести откат к двухступенчатому общему ресурсу произвольного доступа от заданного ресурса двухступенчатого произвольного доступа. Поэтому ниже иллюстрируются только те примеры, где заранее заданное условие отката выполнено, когда произвольный доступ инициируется в двухступенчатом заданном ресурсе произвольного доступа, при этом имеются следующие опции:

[00220] Опция 1: откат не производится.

[00221] Опция 2: откат к двухступенчатому заданному ресурсу произвольного доступа для повторного инициирования произвольного доступа.

[00222] Опция 3: откат к двухступенчатому заданному ресурсу произвольного доступа для повторного инициирования произвольного доступа, если, согласно первой информации индикации, переданной базовой станцией, определено, что можно произвести откат к общему ресурсу произвольного доступа; в противном случае откат не производится.

[00223] В третьем случае, соответствующем Случаю 8, базовая станция конфигурирует заданный ресурс двухступенчатого произвольного доступа, общий ресурс двухступенчатого произвольного доступа и общий ресурс четырехступенчатого произвольного доступа для UE посредством информации о конфигурации ресурсов. В родственной области техники, когда должен инициироваться произвольный доступ, всегда выбирают заданный ресурс четырехступенчатого произвольного доступа, чтобы инициировать произвольный доступ. Если заданное условие отката выполнено, UE производит откат к четырехступенчатому общему ресурсу произвольного доступа от заданного ресурса четырехступенчатого произвольного доступа.

[00224] Однако согласно решениям для произвольного доступа, представленным в настоящем изобретении, любой из заданного ресурса двухступенчатого произвольного доступа, общего ресурса двухступенчатого произвольного доступа или общего ресурса четырехступенчатого произвольного доступа может быть выбран вышеуказанным способом, чтобы инициировать произвольный доступ. Для отката ресурса в целом могут существовать ситуации, в которых заранее заданное условие отката выполнено, когда произвольный доступ инициируют в двухступенчатом заданном ресурсе произвольного доступа.

[00225] В первой ситуации выполнено заранее заданное условие отката, когда произвольный доступ инициируют в четырехступенчатом заданном ресурсе произвольного доступа и имеются следующие опции:

[00226] Опция 1: откат не производится.

[00227] Опция 2: откат к четырехступенчатому общему ресурсу произвольного доступа для повторного инициирования произвольного доступа.

[00228] Опция 3: откат к двухступенчатому общему ресурсу произвольного доступа для повторного инициирования произвольного доступа, если качество сигнала выше, чем третий порог; в противном случае откат к четырехступенчатому общему ресурсу произвольного доступа.

[00229] Опция 4: откат к двухступенчатому общему ресурсу произвольного доступа или четырехступенчатому общему ресурсу произвольного доступа для повторного инициирования произвольного доступа, если, согласно первой информации индикации, переданной базовой станцией, определено, что можно произвести откат к общему ресурсу произвольного доступа; в противном случае откат не производится.

[00230] В частности, UE может произвести откат к двухступенчатому общему ресурсу произвольного доступа для повторного инициирования произвольного доступа, если качество сигнала выше, чем третий порог; в противном случае UE производит откат к четырехступенчатому общему ресурсу произвольного доступа для повторного инициирования произвольного доступа.

[00231] Во второй ситуации выполнено заранее заданное условие отката, когда произвольный доступ инициируется в двухступенчатом общем ресурсе произвольного доступа, и имеются следующие варианты:

[00232] Опция 1: откат к четырехступенчатому общему ресурсу произвольного доступа для повторного инициирования произвольного доступа.

[00233] Опция 2: откат к четырехступенчатому заданному ресурсу произвольного доступа для повторного инициирования произвольного доступа.

[00234] Опция 3: откат к четырехступенчатому заданному ресурсу произвольного доступа для повторного инициирования произвольного доступа, если качество сигнала выше, чем четвертый порог; в противном случае откат не производится.

[00235] Опция 4: откат к четырехступенчатому заданному ресурсу произвольного доступа для повторного инициирования произвольного доступа, если, согласно второй информации индикации, переданной базовой станцией, определено, что можно произвести откат к указанному ресурсу произвольного доступа, соответствующему целевому сетевому слайсу; в противном случае откат к четырехступенчатому общему ресурсу произвольного доступа для повторного инициирования произвольного доступа.

[00236] В четвертом случае, соответствующем Случаю 9, определенному в протоколе, базовая станция конфигурирует заданный ресурс четырехступенчатого произвольного доступа, общий ресурс двухступенчатого произвольного доступа и общий ресурс четырехступенчатого произвольного доступа для UE посредством информации о конфигурации ресурсов. В родственной области техники нет никакого решения о том, как инициировать произвольный доступ и как выполнять откат ресурса.

[00237] Согласно решениям для произвольного доступа, представленным в настоящем изобретении, любой из заданного ресурса четырехступенчатого произвольного доступа, общего ресурса двухступенчатого произвольного доступа и общего ресурса четырехступенчатого произвольного доступа может быть выбран для инициирования произвольного доступа. Для отката ресурса имеются три следующие ситуации.

[00238] В первой ситуации заранее заданное условие отката выполнено, когда произвольный доступ инициируется в двухступенчатом заданном ресурсе произвольного доступа, и имеют место следующие опции:

[00239] Опция 1: откат не производится.

[00240] Опция 2: откат к четырехступенчатому заданному ресурсу произвольного доступа для повторного инициирования произвольного доступа.

[00241] Опция 3: откат к двухступенчатому общему ресурсу произвольного доступа для повторного инициирования произвольного доступа.

[00242] Опция 4: откат к двухступенчатому общему ресурсу произвольного доступа для повторного инициирования произвольного доступа, если, согласно первой информации индикации, переданной базовой станцией, определено, что можно произвести откат к общему ресурсу произвольного доступа; в противном случае откат не производится.

[00243] Во второй ситуации заранее заданное условие отката выполнено, когда произвольный доступ инициируется в четырехступенчатом заданном ресурсе произвольного доступа, и имеются следующие опции:

[00244] Опция 1: откат не производится.

[00245] Опция 2: откат к двухступенчатому общему ресурсу произвольного доступа для повторного инициирования произвольного доступа.

[00246] Опция 3: откат к двухступенчатому общему ресурсу произвольного доступа для повторного инициирования произвольного доступа, когда качество сигнала больше, чем третий порог; в противном случае откат не производится.

[00247] Опция 4: откат к двухступенчатому общему ресурсу произвольного доступа для повторного инициирования произвольного доступа, если, согласно первой информации индикации, переданной базовой станцией, определено, что можно произвести откат к общему ресурсу произвольного доступа; в противном случае откат не производится.

[00248] Опция 5: откат к двухступенчатому общему ресурсу произвольного доступа для повторного инициирования произвольного доступа, если, согласно первой информации индикации, переданной базовой станцией, определено, что можно произвести откат к общему ресурсу произвольного доступа и качество сигнала выше, чем третий порог; в противном случае откат не производится.

[00249] В третьей ситуации заранее заданное условие отката выполнено, когда произвольный доступ инициируется в двухступенчатом общем ресурсе произвольного доступа, и имеются следующие опции:

[00250] Опция 1: откат не производится.

[00251] Опция 2: откат к четырехступенчатому заданному ресурсу произвольного доступа для повторного инициирования произвольного доступа.

[00252] Опция 3: откат к четырехступенчатому заданному ресурсу произвольного доступа для повторного инициирования произвольного доступа, когда качество сигнала выше, чем четвертый порог; в противном случае откат не производится.

[00253] Опция 4: откат к четырехступенчатому заданному ресурсу произвольного доступа для повторного инициирования произвольного доступа, если, согласно второй информации индикации, переданной базовой станцией, определено что можно произвести откат к указанному ресурсу произвольного доступа, соответствующему целевому сетевому слайсу, и качество сигнала выше, чем четвертый порог; в противном случае откат не производится.

[00254] Опция 5: откат к четырехступенчатому заданному ресурсу произвольного доступа для повторного инициирования произвольного доступа, если, согласно второй информации индикации, переданной базовой станцией, определено, что можно произвести откат к указанному ресурсу произвольного доступа, соответствующему целевому сетевому слайсу; в противном случае откат не производится.

[00255] Вышеупомянутые варианты выполнения настоящего изобретения являются лишь иллюстрациями. Другие решения, полученные на основе решений для произвольного доступа, представленных настоящим изобретением, позволяющие определить первый ресурс произвольного доступа, определить, произвести ли откат, и определить второй ресурс произвольного доступа, на который производить откат, также входят в объем настоящего изобретения.

[00256] В соответствии с предыдущими вариантами выполнения способа для осуществления прикладных функций, настоящее изобретение охватывает также варианты выполнения устройств для осуществления этих прикладных функций.

[00257] На фиг. 5 показано устройство для произвольного доступа согласно иллюстративному варианту выполнения настоящего изобретения, при этом указанное устройство применимо к оборудованию пользователя (UE) и содержит приемный модуль 501, первый определяющий модуль 502, второй определяющий модуль 503 и модуль 504 произвольного доступа.

[00258] Приемный модуль 501 сконфигурирован для приема информации о конфигурации ресурсов, переданной базовой станцией.

[00259] Первый определяющий модуль 502 сконфигурирован для определения информации о слайсе для целевого сетевого слайса, который запускает произвольный доступ.

[00260] Второй определяющий модуль 503 сконфигурирован для определения первого ресурса произвольного доступа согласно по меньшей мере информации о конфигурации ресурсов и информации о слайсе.

[00261] Модуль 504 произвольного доступа сконфигурирован для инициирования произвольного доступа на основе первого ресурса произвольного доступа.

[00262] Информация о конфигурации ресурсов используется для конфигурирования по меньшей мере одного из следующего: общего ресурса произвольного доступа; заданного ресурса произвольного доступа, соответствующего по меньшей мере одному сетевому слайсу; ресурса двухступенчатого произвольного доступа; ресурса четырехступенчатого произвольного доступа; общего ресурса двухступенчатого произвольного доступа; общего ресурса четырехступенчатого произвольного доступа; заданного ресурса двухступенчатого произвольного доступа; или заданного ресурса четырехступенчатого произвольного доступа.

[00263] На фиг. 6 показано устройство для произвольного доступа согласно еще одному иллюстративному варианту выполнения настоящего изобретения, при этом указанное устройство для произвольного доступа применимо к базовой станции и содержит передающий модуль 601.

[00264] Передающий модуль 601 сконфигурирован для передачи информации о конфигурации ресурсов в оборудование пользователя (UE).

[00265] Информация о конфигурации ресурсов используется для конфигурирования по меньшей мере одного из следующего: общего ресурса произвольного доступа; заданного ресурса произвольного доступа, соответствующего по меньшей мере одному сетевому слайсу; ресурса двухступенчатого произвольного доступа; ресурса четырехступенчатого произвольного доступа; общего ресурса двухступенчатого произвольного доступа; общего ресурса четырехступенчатого произвольного доступа; заданного ресурса двухступенчатого произвольного доступа; или заданного ресурса четырехступенчатого произвольного доступа.

[00266] Что касается вариантов выполнения устройства согласно настоящему изобретению, то поскольку они по существу соответствуют вариантам выполнения способа согласно настоящему изобретению, для соответствующих частей можно сделать ссылку на описания вариантов выполнения способа согласно настоящему изобретению. Вышеописанные варианты выполнения устройства даны просто в целях иллюстрации, при этом блоки, описанные как отдельные компоненты, могут быть или не быть физически разделены, а компоненты, показанные, как блоки, могут быть или не быть физическими блоками, то есть, быть расположенными в одном месте или распределенными в виде множества сетевых блоков. Цели вариантов выполнения настоящего изобретения могут быть достигнуты с использованием некоторых или всех модулей в соответствии с практическими требованиями. Специалистам в данной области техники очевидно такое исполнение.

[00267] Соответственно, настоящее раскрытие относится также к считываемому компьютером носителю, хранящему компьютерную программу для выполнения способа произвольного доступа, как описано в любом изложенном выше варианте выполнения настоящего изобретения в отношении UE.

[00268] Соответственно, настоящее раскрытие относится также к считываемому компьютером носителю, хранящему компьютерную программу для выполнения способа произвольного доступа, как описано в любом изложенном выше варианте выполнения настоящего изобретения в отношении базовой станции.

[00269] Соответственно, настоящее изобретение относится к устройству произвольного доступа, которое содержит процессор и память для хранения инструкций, исполняемых процессором. Процессор сконфигурирован для выполнения способа произвольного доступа, как описано в любом раскрытом выше варианте выполнения настоящего изобретения в отношении UE.

[00270] На фиг. 7 показана блок-схема электронного устройства 700 согласно иллюстративному варианту выполнения настоящего изобретения. Например, электронное устройство 700 может быть мобильным телефоном, планшетом, электронной книгой, мультимедийным воспроизводящим устройством, носимым устройством, устройством пользователя транспортного средства, айпадом, интеллектуальным телевизором и другим оборудованием пользователя.

[00271] Электронное устройство 700 на фиг. 7 может содержать один или несколько следующих компонентов: процессорный компонент 702, память 704, компонент 706 питания, мультимедийный компонент 708, аудиокомпонент 710, интерфейс 712 ввода/вывода (I/O), компонент 716 датчиков и компонент 718 связи.

[00272] Процессорный компонент 702 обычно управляет всеми операциями электронного устройства 700, такими как операции, связанные с отображением, телефонными вызовами, произвольным доступом к данным, работой фотокамеры и записью. Процессорный компонент 702 может содержать один или несколько процессоров 720 для выполнения инструкций, чтобы реализовать все или некоторые шаги в описанных выше способах произвольного доступа. Кроме того, процессорный компонент 702 может содержать один или несколько мультимедийных модулей, которые упрощают взаимодействие между процессорным компонентом 702 и мультимедийным компонентом 708. В еще одном примере процессорный компонент 702 может считывать исполняемые инструкции из памяти, чтобы реализовать шаги способов произвольного доступа, раскрытые в различных рассмотренных выше вариантах выполнения настоящего изобретения.

[00273] Память 704 сконфигурирована для хранения различных типов данных с целью обеспечения работы электронного устройства 3000. Примеры таких данных включают инструкции для любых приложений или способов, работающих на электронном устройстве 700, контактные данные, данные о телефонной книге, сообщения, картинки, видеоданные и т.д. Память 704 может быть реализована с использованием любого типа устройств с энергозависимой или энергонезависимой памятью или их комбинации, например статическая оперативная память (SRAM), электрически стираемая программируемая постоянная память (EEPROM), стираемая программируемая постоянная память (EPROM), программируемая постоянная память (PROM), постоянная память (ROM), магнитная память, флэш-память, магнитный или оптический диск.

[00274] Компонент 706 питания может содержать систему управления электропитанием, один или несколько источников энергии и любые другие компоненты, связанные с генерацией, управлением и распределением питания в устройстве 700.

[00275] Мультимедийный компонент 708 содержит экран, обеспечивающий выходной интерфейс между электронным устройством 700 и пользователем. В некоторых вариантах выполнения настоящего изобретения мультимедийный компонент 708 содержит фронтальную фотокамеру и/или тыльную фотокамеру. Когда устройство 700 находится в рабочем режиме, таком как режим съемки или режим видеосъемки, фронтальная фотокамера и/или тыльная фотокамера может принимать внешние мультимедийные данные. Каждая фронтальная фотокамера и тыльная фотокамера может быть системой с фиксированной системой оптических линз или иметь способность оптического зума и изменения фокусного расстояния.

[00276] Аудиокомпонент 710 сконфигурирован для вывода и ввода звуковых сигналов. Например, аудиокомпонент 710 содержит микрофон (MIC), сконфигурированный для приема внешнего звукового сигнала, когда устройство 700 находится в рабочем режиме, например, в режиме вызова, режиме записи и режиме распознавания речи. Принятый звуковой сигнал может быть затем сохранен в памяти 704 или передан через компонент 718 связи. В некоторых вариантах выполнения настоящего изобретения аудиокомпонент 710 дополнительно содержит громкоговоритель для вывода звуковых сигналов.

[00277] Интерфейс 712 ввода/вывода обеспечивает интерфейс между процессорным компонентом 702 и модулями периферийного интерфейса, такими как клавиатура, управляющее колесо, кнопки и т.п.Кнопки могут содержать, но этим не ограничиваются, кнопку возврата, кнопку громкости, кнопку запуска и кнопку фиксации.

[00278] Компонент 716 датчиков содержит один или несколько датчиков, обеспечивающих оценку состояния различных аспектов устройства 700. Например, компонент 716 датчиков может обнаружить открытое/закрытое состояние устройства 700, относительное местоположение компонентов, например дисплея и клавиатуры, относительно устройства 700, изменение местоположения устройства 700 или компонента устройства 700, наличие или отсутствие контакта пользователя с устройством 700, ориентацию или ускорение/замедление устройства 700 и изменение температуры устройства 700. Компонент 716 датчиков может содержать датчик близости, сконфигурированный для обнаружения присутствия близлежащих объектов без физического контакта. Компонент 716 датчиков может также содержать светочувствительный датчик, такой как датчик на основе комплементарного металлооксидного полупроводника (CMOS) или датчик на основе устройства с зарядовой связью (CCD), для использования в приложениях для создания изображений. В некоторых вариантах выполнения настоящего изобретения компонент 716 датчиков может также содержать акселерометрический датчик, гироскопический датчик, магнитный датчик, датчик давления или температурный датчик.

[00279] Компонент связи 718 сконфигурирован для связи, проводной или беспроводной, между устройством 700 и другими устройствами. Электронное устройство 700 может получать доступ к беспроводной сети на основе стандарта связи, такого как Wi-Fi, 2G, 3G, 4G, 5G, 6G или их комбинации. В иллюстративном варианте выполнения настоящего изобретения компонент 718 связи принимает сигнал широковещательной передачи или информацию, связанную с передачей из внешней системы управления широковещательной передачей через канал широковещательной передачи. В иллюстративном варианте выполнения настоящего изобретения компонент 718 связи дополнительно содержит модуль связи малого радиуса (NFC, Near Field Communication) для связи малой дальности. Например, модуль NFC может быть осуществлен на основе технологии радиочастотной идентификации (RFID, RF Identification), технологии инфракрасного порта (IrDA, Infrared Data Association), технологии ультраширокой полосы (UWB, Ultra-Wide Band), технологии Bluetooth (ВТ) и других

[00280] В данном примере варианта выполнения настоящего изобретения устройство 700 может быть реализовано с использованием одной или нескольких прикладных интегральных схем (ASIC), цифровых сигнальных процессоров (DSP), устройств цифровой обработки сигналов (DSPD), программируемых логических устройств (PLD), программируемых пользователем вентильных матриц (FPGA), контроллеров, микроконтроллеров, микропроцессоров или других электронных компонентов для выполнения шагов способа произвольного доступа в любом варианте выполнения настоящего изобретения, описанном выше в отношении оборудования пользователя.

[00281] В иллюстрируемом варианте выполнения изобретения предложен также считываемый компьютером носитель, содержащий выполняемые инструкции, такие как записанные в память 704, исполняемые процессором 720 в электронном устройстве 700 для реализации вышеуказанного способа произвольного доступа. Например, считываемый компьютером носитель может быть постоянной памятью (ROM), оперативной памятью (RAM), CD-ROM, магнитной лентой, гибким диском, оптическим устройством хранения данных и т.п.

[00282] Соответственно, настоящее изобретение относится также к устройству для произвольного доступа, которое содержит: процессор и память для хранения исполняемых процессором инструкций. Процессор сконфигурирован для выполнения способа произвольного доступа в любом варианте выполнения настоящего изобретения, описанном выше в отношении базовой станции.

[00283] На фиг. 8 показана блок-схема устройства 800 для произвольного доступа согласно иллюстративному варианту выполнения настоящего изобретения. Устройство 800 может быть выполнено как базовая станция. На фиг. 8 устройство 800 содержит компонент 822 обработки, компонент 824 беспроводной передачи/приема, компонент 826 антенны и часть для обработки сигналов, заданную для беспроводного интерфейса. Компонент 822 обработки может дополнительно содержать один или несколько процессоров.

[00284] Один из процессоров в компоненте 822 обработки может быть сконфигурирован для реализации способа произвольного доступа в любом варианте выполнения настоящего изобретения, описанном выше в отношении базовой станции.

[00285] Из приведенного описания и практики изобретения, раскрытых здесь, специалистам в данной области техники очевидны и другие варианты выполнения настоящего изобретения. Раскрытие призвано охватить любые вариации, использование или адаптацию вариантов выполнения настоящего изобретения при следовании его общим принципам и включая такие отклонения от раскрытия, которые известны или используются в данной области техники. Очевидно, что описание и варианты выполнения настоящего изобретения следует рассматривать только в качестве примера, а истинный объем изобретения определяется пунктами формулы изобретения.

[00286] Очевидно, что изобретение не ограничено точной конструкцией, которая была описана выше и проиллюстрирована на сопровождающих чертежах, и что различные модификации и изменения могут быть сделаны без отхода от объема изобретения. Этот объем ограничен только формулой изобретения.

Изобретение относится к области связи. Технический результат изобретения заключается в возможности оборудования пользователя UE определить первый ресурс произвольного доступа в ресурсе, сконфигурированном информацией о конфигурации ресурсов, что позволяет быстро организовать произвольный доступ и получить желаемую услугу слайса. Способ произвольного доступа включает: прием информации о конфигурации ресурсов, переданной базовой станцией; определение информации о слайсе для целевого сетевого слайса, который запускает произвольный доступ; определение первого ресурса произвольного доступа согласно по меньшей мере информации о конфигурации ресурсов и информации о слайсе; инициирование произвольного доступа на основе первого ресурса произвольного доступа. Информация о конфигурации ресурсов используется для конфигурирования по меньшей мере одного из следующего: общего ресурса произвольного доступа; заданного ресурса произвольного доступа, соответствующего по меньшей мере одному сетевому слайсу; ресурса двухступенчатого произвольного доступа; ресурса четырехступенчатого произвольного доступа; общего ресурса двухступенчатого произвольного доступа; общего ресурса четырехступенчатого произвольного доступа; заданного ресурса двухступенчатого произвольного доступа; заданного ресурса четырехступенчатого произвольного доступа. 4 н. и 12 з.п. ф-лы, 8 ил.

1. Способ произвольного доступа, который выполняется оборудованием пользователя (UE) и включает:

прием (101, 201, 301) информации о конфигурации ресурсов, переданной базовой станцией;

определение (102, 202, 302) информации о слайсе для целевого сетевого слайса, который запускает произвольный доступ;

определение (103, 203, 303) первого ресурса произвольного доступа согласно по меньшей мере одной из информации о конфигурации ресурсов и информации о слайсе; и

инициирование (104, 204, 304) произвольного доступа на основе первого ресурса произвольного доступа, при этом

информацию о конфигурации ресурсов используют для конфигурирования по меньшей мере одного из следующего: общего ресурса произвольного доступа; заданного ресурса произвольного доступа, соответствующего по меньшей мере одному сетевому слайсу; ресурса двухступенчатого произвольного доступа; ресурса четырехступенчатого произвольного доступа; общего ресурса двухступенчатого произвольного доступа; общего ресурса четырехступенчатого произвольного доступа; заданного ресурса двухступенчатого произвольного доступа; или заданного ресурса четырехступенчатого произвольного доступа,

при этом способ также включает:

в ответ на выполнение заранее заданного условия отката, невыполнение (205) отката ресурса; или,

в ответ на выполнение заранее заданного условия отката, определение (305) второго ресурса произвольного доступа, к которому производят откат; и повторное инициирование (306) произвольного доступа на основе второго ресурса произвольного доступа,

при этом первый ресурс произвольного доступа представляет собой заданный ресурс двухступенчатого произвольного доступа и определение второго ресурса произвольного доступа, к которому производится откат, включает:

определение, что базовая станция сконфигурировала заданный ресурс четырехступенчатого произвольного доступа согласно информации о конфигурации ресурсов и информации о слайсе; и определение этого заданного ресурса четырехступенчатого произвольного доступа в качестве второго ресурса произвольного доступа, или

при этом первый ресурс произвольного доступа принадлежит общему ресурсу произвольного доступа и определение второго ресурса произвольного доступа, к которому производится откат, включает:

определение, что базовая станция сконфигурировала общий ресурс четырехступенчатого произвольного доступа согласно информации о конфигурации ресурсов и информации о слайсе; и определение общего ресурса четырехступенчатого произвольного доступа в качестве второго ресурса произвольного доступа.

2. Способ по п. 1, в котором определение (103, 203, 303) первого ресурса произвольного доступа согласно по меньшей мере одной из информации о конфигурации ресурсов и информации о слайсе включает:

определение, что базовая станция сконфигурировала по меньшей мере заданный ресурс произвольного доступа, соответствующий целевому сетевому слайсу, согласно информации о конфигурации ресурсов и информации о слайсе;

определение заданного ресурса произвольного доступа, соответствующего целевому сетевому слайсу, в качестве ресурса-кандидата; и

определение первого ресурса произвольного доступа на основе этого ресурса-кандидата.

3. Способ по п. 1, в котором определение (103, 203, 303) первого ресурса произвольного доступа согласно по меньшей мере одной из информации о конфигурации ресурсов и информации о слайсе включает:

определение, что базовая станция не сконфигурировала заданный ресурс произвольного доступа, соответствующий целевому сетевому слайсу, но сконфигурировала общий ресурс произвольного доступа согласно информации о конфигурации ресурсов и информации о слайсе;

определение общего ресурса произвольного доступа в качестве ресурса-кандидата; и

определение первого ресурса произвольного доступа на основе этого ресурса-кандидата.

4. Способ по п. 1, в котором определение (103, 203, 303) первого ресурса произвольного доступа согласно по меньшей мере одной из информации о конфигурации ресурсов и информации о слайсе включает:

определение, что базовая станция сконфигурировала по меньшей мере заданный ресурс произвольного доступа, соответствующий целевому сетевому слайсу, и общий ресурс произвольного доступа согласно информации о конфигурации ресурсов и информации о слайсе;

в ответ на определение, что качество сигнала выше, чем первый порог, определение заданного ресурса произвольного доступа, соответствующего целевому сетевому слайсу, в качестве ресурса-кандидата;

в ответ на определение, что качество сигнала ниже или равно первому порогу, определение общего ресурса произвольного доступа в качестве ресурса-кандидата; и

определение первого ресурса произвольного доступа на основе этого ресурса-кандидата.

5. Способ по п. 4, также включающий по меньшей мере одно из следующего:

прием первого системного сообщения, широковещательно переданного базовой станцией, причем первое системное сообщение используют для конфигурирования первого порога, соответствующего по меньшей мере одному сетевому слайсу;

прием назначенного первого сообщения управления радиоресурсами (RRC), переданного базовой станцией, причем назначенное первое сообщение RRC используют для конфигурирования первого порога, соответствующего по меньшей мере одному сетевому слайсу.

6. Способ по п. 1, в котором определение (103, 203, 303) первого ресурса произвольного доступа согласно по меньшей мере одной из информации о конфигурации ресурсов и информации о слайсе включает:

определение, что базовая станция сконфигурировала ресурс двухступенчатого произвольного доступа и ресурс четырехступенчатого произвольного доступа согласно информации о конфигурации ресурсов и информации о слайсе;

в ответ на определение, что качество сигнала выше, чем второй порог, определение ресурса двухступенчатого произвольного доступа в качестве ресурса-кандидата;

в ответ на определение, что качество сигнала ниже или равно второму порогу, определение ресурса четырехступенчатого произвольного доступа в качестве ресурса-кандидата; и

определение первого ресурса произвольного доступа на основе этого ресурса-кандидата.

7. Способ по п. 6, дополнительно включающий любое из следующего:

прием второго системного сообщения, широковещательно переданного базовой станцией, при этом второе системное сообщение используют для конфигурирования второго порога, соответствующего по меньшей мере одному сетевому слайсу; или

прием назначенного второго сообщения RRC, переданного базовой станцией, при этом назначенное второе сообщение RRC используют для конфигурирования второго порога, соответствующего по меньшей мере одному сетевому слайсу; или

повторное использование унаследованного порога принятой мощности опорного сигнала (RSRP).

8. Способ по любому из пп. 2-7, в котором определение первого ресурса произвольного доступа на основе ресурса-кандидата включает любое из следующего:

в случае когда ресурс-кандидат включает любой из общего ресурса произвольного доступа, заданного ресурса произвольного доступа, соответствующего целевому сетевому слайсу, ресурса двухступенчатого произвольного доступа или ресурса четырехступенчатого произвольного доступа, определение этого ресурса-кандидата в качестве первого ресурса произвольного доступа;

в случае когда ресурс-кандидат включает общий ресурс произвольного доступа, определение общего ресурса двухступенчатого произвольного доступа или общего ресурса четырехступенчатого произвольного доступа в качестве первого ресурса произвольного доступа;

в случае когда ресурс-кандидат включает заданный ресурс произвольного доступа, соответствующий целевому сетевому слайсу, определение заданного ресурса двухступенчатого произвольного доступа или заданного ресурса четырехступенчатого произвольного доступа в качестве первого ресурса произвольного доступа;

в случае когда ресурс-кандидат включает ресурс двухступенчатого произвольного доступа, определение общего ресурса двухступенчатого произвольного доступа или заданного ресурса двухступенчатого произвольного доступа в качестве первого ресурса произвольного доступа; или,

в случае когда ресурс-кандидат включает ресурс четырехступенчатого произвольного доступа, определение общего ресурса четырехступенчатого произвольного доступа или заданного ресурса четырехступенчатого произвольного доступа в качестве первого ресурса произвольного доступа.

9. Способ по п. 8, в котором, в случае когда ресурс-кандидат включает заданный ресурс произвольного доступа, соответствующий целевому сетевому слайсу, определение заданного ресурса двухступенчатого произвольного доступа или заданного ресурса четырехступенчатого произвольного доступа в качестве первого ресурса произвольного доступа включает:

в случае когда ресурс-кандидат включает заданный ресурс произвольного доступа, соответствующий целевому сетевому слайсу, определение, что базовая станция сконфигурировала по меньшей мере заданный ресурс двухступенчатого произвольного доступа и заданный ресурс четырехступенчатого произвольного доступа согласно информации о конфигурации ресурсов; и выполнение одного из следующего:

в ответ на определение, что качество сигнала выше, чем второй порог, определение заданного ресурса двухступенчатого произвольного доступа в качестве первого ресурса произвольного доступа; или

в ответ на определение, что качество сигнала ниже или равно второму порогу, определение заданного ресурса четырехступенчатого произвольного доступа в качестве первого ресурса произвольного доступа.

10. Способ по п. 8, в котором, в случае когда ресурс-кандидат включает ресурс двухступенчатого произвольного доступа, определение общего ресурса двухступенчатого произвольного доступа или заданного ресурса двухступенчатого произвольного доступа в качестве первого ресурса произвольного доступа включает:

в случае когда ресурс-кандидат включает ресурс двухступенчатого произвольного доступа, определение, что базовая станция сконфигурировала общий ресурс двухступенчатого произвольного доступа и заданный ресурс двухступенчатого произвольного доступа согласно информации о конфигурации ресурсов; и выполнение одного из следующего:

определение заданного ресурса двухступенчатого произвольного доступа в качестве первого ресурса произвольного доступа; или

в ответ на определение, что качество сигнала выше, чем второй порог, определение заданного ресурса двухступенчатого произвольного доступа в качестве первого ресурса произвольного доступа; или

в ответ на определение, что качество сигнала ниже или равно второму порогу, определение общего ресурса двухступенчатого произвольного доступа в качестве первого ресурса произвольного доступа.

11. Способ по п. 8, в котором, в случае когда ресурс-кандидат включает ресурс четырехступенчатого произвольного доступа, определение общего ресурса четырехступенчатого произвольного доступа или заданного ресурса четырехступенчатого произвольного доступа в качестве первого ресурса произвольного доступа согласно информации о конфигурации ресурсов включает:

в случае когда ресурс-кандидат включает ресурс четырехступенчатого произвольного доступа, определение, что базовая станция сконфигурировала общий ресурс четырехступенчатого произвольного доступа и заданный ресурс четырехступенчатого произвольного доступа согласно информации о конфигурации ресурсов; и выполнение одного из следующего:

определение заданного ресурса четырехступенчатого произвольного доступа в качестве первого ресурса произвольного доступа; или

в ответ на определение, что качество сигнала выше, чем первый порог, определение заданного ресурса четырехступенчатого произвольного доступа в качестве первого ресурса произвольного доступа; или

в ответ на определение, что качество сигнала ниже или равно первому порогу, определение общего ресурса четырехступенчатого произвольного доступа в качестве первого ресурса произвольного доступа.

12. Способ по любому из пп. 1-11, в котором заранее заданное условие отката включает любое из следующего:

количество отказов в произвольном доступе, инициируемом на основе первого ресурса произвольного доступа, достигает первого порога отката;

первое время таймера отката истекло; или

прием сообщения индикации отката для ресурса произвольного доступа, соответствующего целевому сетевому слайсу.

13. Способ произвольного доступа, выполняемый базовой станцией и включающий:

передачу (401) информации о конфигурации ресурсов в оборудование пользователя (UE);

при этом информацию о конфигурации ресурсов используют для конфигурирования по меньшей мере одного из следующего: общего ресурса произвольного доступа; заданного ресурса произвольного доступа, соответствующего по меньшей мере одному сетевому слайсу; ресурса двухступенчатого произвольного доступа; ресурса четырехступенчатого произвольного доступа; общего ресурса двухступенчатого произвольного доступа; общего ресурса четырехступенчатого произвольного доступа; заданного ресурса двухступенчатого произвольного доступа; или заданного ресурса четырехступенчатого произвольного доступа, и информация о конфигурации ресурсов позволяет UE определять первый ресурс произвольного доступа в соответствии с информацией о конфигурации ресурсов и информацией о слайсе для целевого сетевого слайса, который запускает произвольный доступ, и инициировать произвольный доступ на основе первого ресурса произвольного доступа;

при этом способ также включает по меньшей мере одно из следующего:

широковещательную передачу третьего системного сообщения, или передачу третьего сообщения RRC в UE, или повторное использование унаследованного порога, причем третье системное сообщение или третье сообщение RRC используют для конфигурирования первого порога отката, соответствующего по меньшей мере одному сетевому слайсу;

широковещательную передачу четвертого системного сообщения или передачу четвертого сообщения RRC в UE, причем четвертое системное сообщение или четвертое сообщение RRC используют для конфигурирования первого времени таймера отката; или

передачу сообщения ответа на произвольный доступ или пятого сообщения RRC в UE, причем сообщение ответа на произвольный доступ или пятое сообщение RRC несут сообщение индикации отката для ресурса произвольного доступа, соответствующего целевому сетевому слайсу,

при этом заранее заданное условие отката включает любое из следующего:

количество отказов в произвольном доступе, инициируемом на основе первого ресурса произвольного доступа, достигает первого порога отката;

первое время таймера отката истекло; или

прием сообщения индикации отката для ресурса произвольного доступа, соответствующего целевому сетевому слайсу,

при этом заранее заданное условие отката конфигурируют так, чтобы UE:

в ответ на выполнение заранее заданного условия отката, не выполняло откат ресурса;

в ответ на то, что заранее заданное условие отката выполняется, первый ресурс произвольного доступа представляет собой заданный ресурс двухступенчатого произвольного доступа и базовая станция сконфигурировала заданный ресурс четырехступенчатого произвольного доступа, определяло этот заданный ресурс четырехступенчатого произвольного доступа в качестве второго ресурса произвольного доступа и повторно инициировало произвольный доступ на основе этого второго ресурса произвольного доступа; или

в ответ на то, что заранее заданное условие отката выполняется, первый ресурс произвольного доступа принадлежит общему ресурсу произвольного доступа и базовая станция сконфигурировала общий ресурс четырехступенчатого произвольного доступа, определяло этот общий ресурс четырехступенчатого произвольного доступа в качестве второго ресурса произвольного доступа и повторно инициировало произвольный доступ на основе этого второго ресурса произвольного доступа.

14. Способ по п. 13, дополнительно включающий любое из следующего:

широковещательную передачу второго системного сообщения, при этом второе системное сообщение используют для конфигурирования второго порога, соответствующего по меньшей мере одному сетевому слайсу; или

передачу в UE второго сообщения RRC, при этом второе сообщение RRC используют для конфигурирования второго порога, соответствующего по меньшей мере одному сетевому слайсу.

15. Устройство для произвольного доступа, содержащее:

процессор (720); и

память (704) для хранения инструкций, исполняемых процессором (720);

при этом процессор (720) сконфигурирован для выполнения способа произвольного доступа по любому из пп. 1-12.

16. Устройство для произвольного доступа, содержащее:

процессор (720); и

память (704) для хранения инструкций, исполняемых процессором (720);

при этом процессор (720) сконфигурирован для выполнения способа произвольного доступа по п. 13 или 14.
