Способ и устройство для определения ретранслятора Российский патент 2024 года по МПК H04W40/22 H04W88/04

ОБЛАСТЬ ТЕХНИКИ

[0001] Настоящее изобретение относится к области мобильной связи, а более конкретно к способу определения ретранслятора и устройству для определения ретранслятора.

УРОВЕНЬ ТЕХНИКИ

[0002] Техника ретрансляции означает, что терминальное устройство не связывается с сетевым устройством напрямую, а связывается с сетевым устройством посредством ретрансляции через другое терминальное устройство. Покрытие беспроводной сети можно расширить с помощью техники ретрансляции, устраняя или уменьшая «слепые зоны» связи и получая более высокую пропускную способность линии связи. Терминальное устройство, подключенное к сетевому устройству через другое терминальное устройство, называется удаленным терминальным устройством, а терминальное устройство, обеспечивающее функцию ретрансляции, называется терминальным устройством-ретранслятором.

[0003] В предшествующем уровне техники, чтобы гарантировать непрерывность обслуживания, когда удаленное терминальное устройство перемещается в разные соты, удаленное терминальное устройство обычно выбирает терминальное устройство-ретранслятор через обслуживающую соту, к которой принадлежит удаленное терминальное устройство. Когда удаленное терминальное устройство находится в отключенном состоянии, непрерывность обслуживания не требуется. В это время терминальное устройство-ретранслятор по-прежнему выбирается в соответствии с обслуживающей сотой, к которой принадлежит удаленное терминальное устройство, и характеристики связи ухудшаются.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0004] Первый аспект вариантов осуществления настоящего изобретения предлагает способ определения ретранслятора, который выполняется терминальным устройством. Способ включает в себя определение стратегии определения ретранслятора для терминального устройства согласно информации о состоянии терминального устройства и определение терминального устройства-ретранслятора для терминального устройства согласно стратегии определения ретранслятора.

[0005] Опционально, определение стратегии определения ретранслятора для терминального устройства согласно информации о состоянии терминального устройства включает в себя определение того, что стратегия определения ретранслятора заключается в том, что обслуживающая сота терминального устройства-ретранслятора согласуется с обслуживающей сотой терминального устройства и терминальное устройство-ретранслятор удовлетворяет заданному критерию, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в подключенном состоянии, или определение того, что стратегия определения ретранслятора заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию и первому критерию предпочтения, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в подключенном состоянии. Первый критерий предпочтения представляет собой то, что терминальное устройство, соответствующая обслуживающая сота которого согласуется с обслуживающей сотой упомянутого терминального устройства, предпочтительно выбирается в качестве терминального устройства-ретранслятора.

[0006] Опционально, определение стратегии определения ретранслятора для терминального устройства согласно информации о состоянии терминального устройства включает в себя определение того, что стратегия определения ретранслятора заключается в том, что обслуживающая сота терминального устройства-ретранслятора согласуется с обслуживающей сотой терминального устройства и терминальное устройство-ретранслятор удовлетворяет заданному критерию, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в подключенном состоянии и терминальное устройство соединено с сетевым устройством через устройство-ретранслятор, или определение того, что стратегия определения ретранслятора заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию и первому критерию предпочтения, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в подключенном состоянии и терминальное устройство является удаленным терминальным устройством. Первый критерий предпочтения представляет собой то, что терминальное устройство, соответствующая обслуживающая сота которого согласуется с обслуживающей сотой упомянутого терминального устройства, предпочтительно выбирается в качестве терминального устройства-ретранслятора.

[0007] Опционально, определение стратегии определения ретранслятора для терминального устройства согласно информации о состоянии терминального устройства включает в себя определение того, что стратегия определения ретранслятора заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в подключенном состоянии и терминальное устройство не соединено с сетевым устройством через устройство-ретранслятор.

[0008] Опционально, определение стратегии определения ретранслятора для терминального устройства согласно информации о состоянии терминального устройства включает в себя определение того, что стратегия определения ретранслятора заключается в том, что обслуживающая сота терминального устройства-ретранслятора находится в одной и той же области сети радиодоступа (radio access network, RAN), что и обслуживающая сота терминального устройства, и терминальное устройство-ретранслятор удовлетворяет заданному критерию, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в неактивном состоянии, или определение того, что стратегия определения ретранслятора заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию и второму критерию предпочтения, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в неактивном состоянии. Второй критерий предпочтения представляет собой то, что терминальное устройство, соответствующая обслуживающая сота которого находится в той же области RAN, что и обслуживающая сота терминального устройства, предпочтительно выбирается в качестве терминального устройства-ретранслятора.

[0009] Опционально, определение стратегии определения ретранслятора для терминального устройства согласно информации о состоянии терминального устройства включает в себя определение того, что стратегия определения ретранслятора заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в состоянии бездействия.

[0010] Опционально, определение стратегии определения ретранслятора для терминального устройства согласно информации о состоянии терминального устройства включает в себя определение того, что стратегия определения ретранслятора заключается в том, что обслуживающая сота терминального устройства-ретранслятора согласуется с обслуживающей сотой терминального устройства и терминальное устройство-ретранслятор удовлетворяет заданному критерию, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в процессе повторного установления управления радиоресурсами (radio resource control, RRC) или процессе восстановления RRC, или определение того, что стратегия определения ретранслятора заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию и первому критерию предпочтения в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в процессе повторного установления RRC или процессе восстановления RRC. Первый критерий предпочтения представляет собой то, что терминальное устройство, соответствующая обслуживающая сота которого согласуется с обслуживающей сотой упомянутого терминального устройства, предпочтительно выбирается в качестве терминального устройства-ретранслятора.

[0011] Опционально, стратегия определения ретранслятора заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию и первому критерию предпочтения, и определение терминального устройства-ретранслятора для терминального устройства в соответствии со стратегией определения ретранслятора включает в себя получение терминальных устройств-кандидатов, удовлетворяющих заданному критерию, и определение целевого терминального устройства-кандидата в качестве терминального устройства-ретранслятора для терминального устройства, в ответ на то, что целевое терминальное устройство-кандидат, соответствующая обслуживающая сота которого согласуется с обслуживающей сотой упомянутого терминального устройства, присутствует в терминальных устройствах-кандидатах, или принятие любого из терминальных устройств-кандидатов в качестве терминального устройства-ретранслятора для терминального устройства, в ответ на то, что в терминальных устройствах-кандидатах отсутствует целевое терминальное устройство-кандидат, соответствующая обслуживающая сота которого согласуется с обслуживающей сотой упомянутого терминального устройства.

[0012] Опционально, стратегия определения ретранслятора заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию и второму критерию предпочтения, и определение терминального устройства-ретранслятора для терминального устройства в соответствии со стратегией определения ретранслятора включает в себя получение терминальных устройств-кандидатов, удовлетворяющих заданному критерию, и определение целевого терминального устройства-кандидата в качестве терминального устройства-ретранслятора для терминального устройства, в ответ на то, что целевое терминальное устройство-кандидат, соответствующая обслуживающая сота которого находится в той же области RAN, что и обслуживающая сота терминального устройства, присутствует в терминальных устройствах-кандидатах, или принятие любого из терминальных устройств-кандидатов в качестве терминального устройства-ретранслятора для терминального устройства, в ответ на то, что в терминальных устройствах-кандидатах отсутствует целевое терминальное устройство-кандидат, соответствующая обслуживающая сота которого находится в той же области RAN, что и обслуживающая сота терминального устройства.

[0013] Опционально, заданный критерий включает в себя по меньшей мере одно из следующего: качество беспроводного канала прямой линии связи между терминальным устройством-ретранслятором и терминальным устройством превышает заданный порог, идентификатор наземной мобильной сети общего пользования (public land mobile network, PLMN) обслуживающей соты терминального устройства-ретранслятора соответствует идентификатору PLMN обслуживающей соты терминального устройства.

[0014] Опционально, способ выполняется терминальным устройством на уровне доступа, или способ выполняется терминальным устройством на уровне без доступа в соответствии с информацией передачи уровня доступа. Информация передачи включает в себя по меньшей мере одно из информации о состоянии, обслуживающей соты каждого терминального устройства и списка обслуживающих сот каждого терминального устройства.

[0015] Второй аспект вариантов осуществления настоящего изобретения предлагает устройство определения ретранслятора, которое применяется к терминальному устройству. Устройство включает в себя блок обработки, выполненный с возможностью определения стратегии определения ретранслятора для терминального устройства согласно информации о состоянии терминального устройства. Блок обработки дополнительно выполнен с возможностью определения терминального устройства-ретранслятора для терминального устройства согласно стратегии определения ретранслятора.

[0016] Опционально, блок обработки выполнен с возможностью определения того, что стратегия определения ретранслятора заключается в том, что обслуживающая сота терминального устройства-ретранслятора согласуется с обслуживающей сотой терминального устройства и терминальное устройство-ретранслятор удовлетворяет заданному критерию, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в подключенном состоянии, или определения того, что стратегия определения ретранслятора заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию и первому критерию предпочтения, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в подключенном состоянии. Первый критерий предпочтения представляет собой то, что терминальное устройство, соответствующая обслуживающая сота которого согласуется с обслуживающей сотой упомянутого терминального устройства, предпочтительно выбирается в качестве терминального устройства-ретранслятора.

[0017] Опционально, блок обработки выполнен с возможностью определения того, что стратегия определения ретранслятора заключается в том, что обслуживающая сота терминального устройства-ретранслятора согласуется с обслуживающей сотой терминального устройства и терминальное устройство-ретранслятор удовлетворяет заданному критерию, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в подключенном состоянии и терминальное устройство соединено с сетевым устройством через устройство-ретранслятор, или определения того, что стратегия определения ретранслятора заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию и первому критерию предпочтения, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в подключенном состоянии и терминальное устройство является удаленным терминальным устройством. Первый критерий предпочтения представляет собой то, что терминальное устройство, соответствующая обслуживающая сота которого согласуется с обслуживающей сотой упомянутого терминального устройства, предпочтительно выбирается в качестве терминального устройства-ретранслятора.

[0018] Опционально, блок обработки выполнен с возможностью определения того, что стратегия определения ретранслятора заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в подключенном состоянии и терминальное устройство не соединено с сетевым устройством через устройство-ретранслятор.

[0019] Опционально, блок обработки выполнен с возможностью определения того, что стратегия определения ретранслятора заключается в том, что обслуживающая сота терминального устройства-ретранслятора находится в той же области сети радиодоступа (RAN), что и обслуживающая сота терминального устройства, и терминальное устройство-ретранслятор удовлетворяет заданному критерию, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в неактивном состоянии, или определения того, что стратегия определения ретранслятора заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию и второму критерию предпочтения, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в неактивном состоянии. Второй критерий предпочтения представляет собой то, что терминальное устройство, соответствующая обслуживающая сота которого находится в той же области RAN, что и обслуживающая сота терминального устройства, предпочтительно выбирается в качестве терминального устройства-ретранслятора.

[0020] Опционально, блок обработки выполнен с возможностью определения того, что стратегия определения ретранслятора заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в состоянии бездействия.

[0021] Опционально, блок обработки выполнен с возможностью определения того, что стратегия определения ретранслятора заключается в том, что обслуживающая сота терминального устройства-ретранслятора согласуется с обслуживающей сотой терминального устройства и терминальное устройство-ретранслятор удовлетворяет заданному критерию, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в процессе повторного установления управления радиоресурсами (RRC) или процессе восстановления RRC, или определения того, что стратегия определения ретранслятора заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию и первому критерию предпочтения, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в процессе повторного установления RRC или процессе восстановления RRC. Первый критерий предпочтения представляет собой то, что терминальное устройство, соответствующая обслуживающая сота которого согласуется с обслуживающей сотой упомянутого терминального устройства, предпочтительно выбирается в качестве терминального устройства-ретранслятора.

[0022] Опционально, блок обработки выполнен с возможностью получения терминальных устройств-кандидатов, удовлетворяющих заданному критерию, и определения целевого терминального устройства-кандидата в качестве терминального устройства-ретранслятора для терминального устройства, в ответ на то, что целевое терминальное устройство-кандидат, соответствующая обслуживающая сота которого соответствует обслуживающей соте терминального устройства, присутствует в терминальных устройствах-кандидатах, или принятия любого из терминальных устройств-кандидатов в качестве терминального устройства-ретранслятора для терминального устройства, в ответ на то, что целевое терминальное устройство-кандидат, соответствующая обслуживающая сота которого согласуется с обслуживающей сотой упомянутого терминального устройства, присутствует в терминальных устройствах-кандидатах.

[0023] Опционально, блок обработки выполнен с возможностью получения терминальных устройств-кандидатов, удовлетворяющих заданному критерию, и определения целевого терминального устройства-кандидата в качестве терминального устройства-ретранслятора для терминального устройства, в ответ на то, что целевое терминальное устройство-кандидат, соответствующая обслуживающая сота которого находится в той же области RAN, что и обслуживающая сота терминального устройства, присутствует в терминальных устройствах-кандидатах, или принятия любого из терминальных устройств-кандидатов в качестве терминального устройства-ретранслятора для терминального устройства, в ответ на то, что в терминальных устройствах-кандидатах отсутствует целевое терминальное устройство-кандидат, соответствующая обслуживающая сота которого находится в той же области RAN, что и обслуживающая сота терминального устройства.

[0024] Опционально, заданный критерий включает в себя по меньшей мере одно из следующего: качество беспроводного канала прямой линии связи между терминальным устройством-ретранслятором и терминальным устройством превышает заданный порог, идентификатор наземной мобильной сети общего пользования (PLMN) обслуживающей соты терминального устройства-ретранслятора соответствует идентификатору PLMN обслуживающей соты терминального устройства.

[0025] Опционально, блок обработки выполняет процесс определения терминального устройства-ретранслятора на уровне доступа, или блок обработки выполняет процесс определения терминального устройства-ретранслятора на уровне без доступа в соответствии с информацией передачи уровня доступа. Информация передачи включает в себя по меньшей мере одно из информации о состоянии, обслуживающей соты каждого терминального устройства и списка обслуживающих сот каждого терминального устройства.

[0026] Третий аспект вариантов осуществления настоящего изобретения предлагает устройство определения ретранслятора. Устройство определения ретранслятора включает в себя процессор и схему интерфейса, выполненную с возможностью приема кодовых инструкций и передачи кодовых инструкций в процессор. Процессор выполнен с возможностью выполнения кодовых инструкций для выполнения способа, описанного в вариантах осуществления первого аспекта.

[0027] Четвертый аспект вариантов осуществления настоящего изобретения предлагает устройство связи. Устройство связи включает в себя процессор, приемопередатчик, память и компьютерную программу, хранящуюся в памяти. Процессор выполнен с возможностью запуска компьютерной программы для реализации способа, описанного в вариантах осуществления первого аспекта.

[0028] Пятый аспект вариантов осуществления настоящего изобретения предлагает машиночитаемый носитель данных. Машиночитаемый носитель данных хранит в себе инструкции, которые при выполнении вызывают реализацию способа, описанного в вариантах осуществления первого аспекта.

[0029] В способе определения ретранслятора и устройстве определения ретранслятора, предложенных в варианте осуществления настоящего изобретения, стратегия определения ретранслятора для терминального устройства определяется в соответствии с информацией о состоянии терминального устройства, и терминальное устройство-ретранслятор для терминального устройства определяется в соответствии с определенной стратегией определения ретранслятора, так что терминальное устройство может выбирать разные стратегии определения ретранслятора в соответствии с разными состояниями и определять разные терминальные устройства-ретрансляторы, тем самым улучшая качество линий связи и улучшая характеристики связи терминального устройства.

[0030] Дополнительные аспекты и преимущества настоящего изобретения будут частично изложены в следующем описании, частично станут очевидными из следующего описания или будут изучены на практике при использовании настоящего изобретения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0031] Вышеупомянутые и/или дополнительные аспекты и преимущества настоящего изобретения станут понятными из следующего описания вариантов осуществления, вместе с прилагаемыми чертежами.

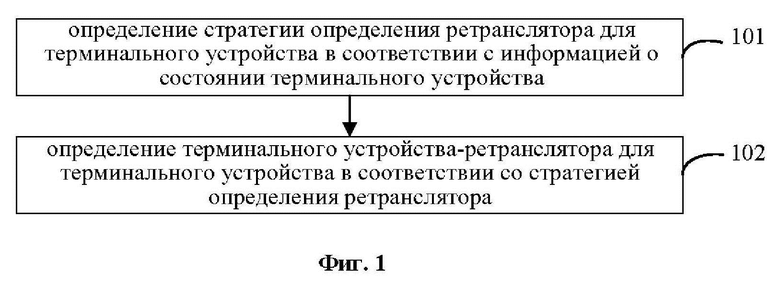

[0032] Фиг. 1 представляет собой блок-схему способа определения ретранслятора, предложенного в варианте осуществления настоящего изобретения.

[0033] Фиг. 2 представляет собой блок-схему другого способа определения ретранслятора, предложенного в варианте осуществления настоящего изобретения.

[0034] Фиг. 3 представляет собой блок-схему еще одного способа определения ретранслятора, предложенного в варианте осуществления настоящего изобретения.

[0035] Фиг. 4 представляет собой блок-схему еще одного способа определения ретранслятора, предложенного в варианте осуществления настоящего изобретения.

[0036] Фиг. 5 представляет собой блок-схему еще одного способа определения ретранслятора, предложенного в варианте осуществления настоящего изобретения.

[0037] Фиг. 6 представляет собой блок-схему еще одного способа определения ретранслятора, предложенного в варианте осуществления настоящего изобретения.

[0038] Фиг. 7 представляет собой схематическое изображение устройства определения ретранслятора, предложенного в настоящем изобретении.

[0039] Фиг. 8 представляет собой схематическое изображение устройства связи, предложенного в настоящем изобретении.

ПОДРОБНОЕ ОПИСАНИЕ

[0040] Теперь будет сделана подробная ссылка на иллюстративные варианты осуществления, примеры которых проиллюстрированы на прилагаемых чертежах. Следующее описание относится к сопроводительным чертежам, на которых одинаковые номера на разных чертежах обозначают одни и те же или подобные элементы, если не указано иное. Реализации, изложенные в последующем описании иллюстративных вариантов осуществления, не представляют все реализации, соответствующие раскрытию. Вместо этого они являются просто примерами устройств и способов, соответствующих аспектам, связанным с вариантами осуществления настоящего изобретения, изложенными в прилагаемой формуле изобретения.

[0041] Термины, используемые здесь в вариантах реализации настоящего изобретения, предназначены только для целей описания конкретных вариантов реализации, но не должны рассматриваться как ограничивающие настоящее изобретение. Используемые в вариантах осуществления настоящего изобретения и прилагаемой формуле изобретения слова в единственном числе включают в себя формы множественного числа, если в контексте явно не указано иное. Следует также понимать, что термин «и/или», используемый в настоящем документе, представляет и содержит любые или все возможные комбинации одного или нескольких связанных перечисленных элементов.

[0042] Следует понимать, что хотя такие термины, как «первый», «второй» и «третий», могут использоваться в вариантах осуществления настоящего изобретения для описания различной информации, эта информация не должна ограничиваться этими терминами. Эти термины используются только для различения однотипной информации друг от друга. Например, первая информация также может называться второй информацией, и аналогичным образом вторая информация может также называться первой информацией в рамках вариантов осуществления настоящего изобретения. Используемые здесь термины «в случае, если» и «если» могут быть истолкованы как означающие «когда» или «после» или «в ответ на определение» в зависимости от контекста.

[0043] Варианты осуществления настоящего изобретения подробно описаны ниже, примеры которых проиллюстрированы на прилагаемых чертежах. Одни и те же или подобные ссылочные позиции обозначают одни и те же или подобные элементы или элементы, имеющие одинаковые или подобные функции во всем описании. Варианты осуществления, описанные ниже со ссылкой на прилагаемые чертежи, являются иллюстративными и предназначены для объяснения настоящего изобретения и не могут быть истолкованы как ограничивающие настоящее изобретение.

[0044] В предшествующем уровне техники, когда канал связи удаленного терминального устройства не может подключиться или удаленное терминальное устройство принимает индикацию отображения сигнализации, необходимо повторно выбрать подходящее терминальное устройство-ретранслятор, чтобы возобновить соединение с сетевым устройством. Линия связи между удаленным терминальным устройством и терминальным устройством-ретранслятором называется прямой линией связи (sidelink). Чтобы гарантировать непрерывность обслуживания, когда удаленное терминальное устройство перемещается в разные соты, удаленное терминальное устройство выбирает терминальное устройство-ретранслятор в соответствии с обслуживающей сотой, к которой принадлежит удаленное терминальное устройство. Когда удаленное терминальное устройство находится в отключенном состоянии, непрерывность обслуживания не требуется. В это время терминальное устройство-ретранслятор по-прежнему выбирается в соответствии с обслуживающей сотой, к которой принадлежит удаленное терминальное устройство, поэтому трудно гарантировать качество связи между удаленным терминальным устройством и сетевым устройством, и качество связи ухудшается.

[0045] Фиг. 1 представляет собой блок-схему способа определения ретранслятора, предложенного в варианте осуществления настоящего изобретения. Следует отметить, что способ определения ретранслятора согласно варианту осуществления настоящего изобретения выполняется терминальным устройством. Терминальное устройство в варианте осуществления настоящей заявки представляет собой объект на стороне пользователя для приема или передачи сигналов, такой как мобильный телефон. Терминальное устройство также может называться терминалом, пользовательским оборудованием (user equipment, UE), мобильной станцией (mobile station, MS), мобильным терминалом (mobile terminal, MT) и т.д. Терминальным устройством может быть автомобиль с функцией связи, интеллектуальный автомобиль, мобильный телефон, носимое устройство, планшетный компьютер (Pad), компьютер с функцией беспроводного приемопередатчика, терминальное устройство виртуальной реальности (virtual reality, VR), терминальное устройство дополненной реальности (augmented reality, AR), беспроводное терминальное устройство в промышленном управлении, беспроводное терминальное устройство в беспилотном вождении, беспроводное терминальное устройство в удаленной медицинской хирургии, беспроводное терминальное устройство в интеллектуальной сети, беспроводное терминальное устройство в транспортной безопасности, беспроводное терминальное устройство в «умном городе», беспроводное терминальное устройство в «умном доме» и т.д.

[0046] Как показано на фиг.1, способ определения ретранслятора включает в себя следующие этапы.

[0047] На этапе 101 определяют стратегию определения ретранслятора для терминального устройства в соответствии с информацией о состоянии терминального устройства.

[0048] Информация о состоянии терминального устройства относится к тому, в каком состоянии находится терминальное устройство. Информация о состоянии может быть любым из подключенного состояния (connected state), неактивного состояния (inactive state), состояния бездействия (idle state), нахождения в процессе повторного установления управления радиоресурсами (RRC) или нахождение в процессе восстановления RRC и т.д. Терминальное устройство отправляет и принимает разные сообщения RRC в соответствии с протоколом и переходит в разные состояния.

[0049] В новой системе радиосвязи (new radio, NR) технологии мобильной связи 5-го поколения (5G) введено неактивное состояние. В неактивном состоянии как сторона терминального устройства, так и сторона сетевого устройства сохраняют контекст уровня доступа (access stratum, AS) и информацию безопасности. Терминальное устройство может быстро перейти в подключенное состояние посредством процесса восстановления RRC. [0050] В некоторых реализациях стратегия определения ретранслятора может быть стратегией, которую терминальное устройство выбирает согласно по меньшей мере одному из следующего: обслуживающей соты, к которой принадлежит терминальное устройство, области сети радиодоступа (RAN), в которой находится обслуживающая сота, качества радиоканала и идентификатора наземной мобильной сети общего пользования (PLMN) обслуживающей соты.

[0051] На этапе 102 определяют терминальное устройство-ретранслятор для терминального устройства в соответствии со стратегией определения ретранслятора.

[0052] Согласно определенной стратегии определения ретранслятора, терминальное устройство, которое удовлетворяет условию, выбирается из терминального устройства в качестве терминального устройства-ретранслятора.

[0053] Следует отметить, что в некоторых вариантах осуществления терминальное устройство может выполнять способ определения ретранслятора, показанный в различных вариантах осуществления, на уровне доступа (AS). В некоторых вариантах осуществления терминальное устройство может выполнять способ определения ретранслятора, показанный в различных вариантах осуществления, на уровне без доступа (NAS).

[0054] Кроме того, следует отметить, что, когда способ определения ретранслятора выполняется на уровне NAS, терминальное устройство выполняет этот способ в соответствии с информацией, передаваемой уровнем AS. Передаваемая информация может включать в себя по меньшей мере одно из информации о состоянии терминального устройства, обслуживающей соты каждого терминального устройства и списка обслуживающих сот каждого терминального устройства.

[0055] В варианте осуществления настоящего изобретения стратегия определения ретранслятора для терминального устройства определяется согласно информации о состоянии терминального устройства, и терминальное устройство-ретранслятор для терминального устройства определяется согласно определенной стратегии определения ретранслятора, так что терминальное устройство может выбирать разные стратегии определения ретранслятора в соответствии с разными состояниями и определять разные терминальные устройства-ретрансляторы, тем самым улучшая качество линий связи и улучшая характеристики связи терминального устройства.

[0056] Фиг. 2 представляет собой блок-схему другого способа определения ретранслятора, предложенного в варианте осуществления настоящего изобретения, который выполняется терминальным устройством.

[0057] Как показано на фиг.2, способ определения ретранслятора включает в себя следующие этапы.

[0058] На этапе 201 определяют, что стратегия определения ретранслятора для терминального устройства заключается в том, что обслуживающая сота терминального устройства-ретранслятора согласуется с обслуживающей сотой терминального устройства и терминальное устройство-ретранслятор удовлетворяет заданному критерию, в ответ на информацию о состоянии терминального устройства, заключающуюся в том, что терминальное устройство находится в подключенном состоянии, или заключающуюся в том, что терминальное устройство находится в подключенном состоянии и соединено с сетевым устройством через устройство-ретранслятор, или заключающуюся в том, что терминальное устройство находится в процессе повторного установления/восстановления RRC.

[0059] В первой возможной реализации терминальное устройство находится в подключенном состоянии, и определяют, что стратегия определения ретранслятора для терминального устройства заключается в том, что обслуживающая сота терминального устройства-ретранслятора согласуется с обслуживающей сотой терминального устройства и терминальное устройство-ретранслятор удовлетворяет заданному критерию.

[0060] Во второй возможной реализации терминальное устройство находится в подключенном состоянии и соединено с сетевым устройством через устройство-ретранслятор, и определяют, что стратегия определения ретранслятора для терминального устройства заключается в том, что обслуживающая сота терминального устройства-ретранслятора согласуется с обслуживающей сотой терминального устройства и терминальное устройство-ретранслятор удовлетворяет заданному критерию.

[0061] В третьей возможной реализации терминальное устройство находится в процессе повторного установления RRC, и определяют, что стратегия определения ретранслятора для терминального устройства заключается в том, что обслуживающая сота терминального устройства-ретранслятора согласуется с обслуживающей сотой терминального устройства и терминальное устройство-ретранслятор удовлетворяет заданному критерию.

[0062] В четвертой возможной реализации терминальное устройство находится в процессе восстановления RRC, определяют, что стратегия определения ретранслятора для терминального устройства заключается в том, что обслуживающая сота терминального устройства-ретранслятора согласуется с обслуживающей сотой терминального устройства и терминальное устройство-ретранслятор удовлетворяет заданному критерию.

[0063] Опционально, заданный критерий включает в себя по меньшей мере одно из следующего: качество беспроводного канала прямой линии связи между терминальным устройством-ретранслятором и терминальным устройством превышает заданный порог, идентификатор наземной мобильной сети общего пользования (PLMN) обслуживающей соты терминального устройства-ретранслятора соответствует идентификатору PLMN обслуживающей соты терминального устройства.

[0064] Опционально, качество беспроводного канала между терминальным устройством-ретранслятором и терминальным устройством включает в себя мощность приема опорного сигнала обнаружения прямой линии связи (sidelink discovery reference signal receiving power, SD-RSRP) или мощность приема опорного сигнала прямой линии связи (sidelink reference signal receiving power, SL-RSRP).

[0065] Опционально, разные пороговые значения могут быть установлены согласно различным типам измерения качества беспроводного канала прямой линии связи, и разные пороговые значения также могут быть установлены согласно различным требованиям терминального устройства. В соответствии с различными требованиями к качеству канала предустановленный порог может быть установлен на -95 дБм, -90 дБм или -85 дБм в соответствии с различными требованиями.

[0066] На этапе 202 терминальное устройство, обслуживающая сота которого согласуется с обслуживающей сотой терминального устройства, получают и принимают в качестве терминального устройства-кандидата.

[0067] Опционально, определяют, являются ли обслуживающая сота терминального устройства и обслуживающая сота терминального устройства-кандидата согласованными посредством получения идентификатора обслуживающей соты терминального устройства и идентификатора обслуживающей соты терминального устройства-кандидата.

[0068] На этапе 203 терминальное устройство-кандидат, удовлетворяющее заданному критерию, принимают в качестве терминального устройства-ретранслятора для терминального устройства.

[0069] В первой возможной реализации, в случае, если заданный критерий заключается в том, что качество беспроводного канала прямой линии связи между терминальным устройством-ретранслятором и терминальным устройством выше, чем заданный порог, устройство определения ретранслятора может вычислить качество беспроводного канала прямой линии связи между терминальным устройством-кандидатом и терминальным устройством и принять терминальное устройство-кандидат, качество беспроводного канала которого выше заданного порогового значения, в качестве терминального устройства-ретранслятора.

[0070] Опционально, терминальные устройства-кандидаты сортируются согласно вычисленным качествам беспроводного канала, и терминальное устройство-кандидат с самым высоким качеством беспроводного канала выбирается в качестве терминального устройства-ретранслятора.

[0071] Во второй возможной реализации, в случае, если заданным критерием является то, что идентификатор PLMN обслуживающей соты терминального устройства-ретранслятора согласуется с идентификатором PLMN обслуживающей соты терминального устройства, получают идентификатор PLMN обслуживающей соты терминального устройства и идентификатор PLMN обслуживающей соты терминального устройства-кандидата, и терминальное устройство-кандидат, чей идентификатор PLMN обслуживающей соты согласуется с идентификатором PLMN обслуживающей соты терминального устройства, принимается в качестве терминального устройства-ретранслятора.

[0072] В третьей возможной реализации, в случае, если заданным критерием является то, что качество беспроводного канала прямой линии связи между терминальным устройством-ретранслятором и терминальным устройством выше, чем заданный порог, и идентификатор PLMN обслуживающей соты терминального устройства-ретранслятора согласуется с идентификатором PLMN обслуживающей соты терминального устройства, вычисляют качество беспроводного канала прямой линии связи между терминальным устройством-кандидатом и терминальным устройством, получают идентификатор PLMN обслуживающей соты терминального устройства и идентификатор PLMN обслуживающей соты терминального устройства-кандидата, и терминальное устройство-кандидат, качество беспроводного канала которого выше заданного порога и чей идентификатор PLMN обслуживающей соты соответствует идентификатору PLMN обслуживающей соты терминального устройства, принимается в качестве терминального устройства-ретранслятора.

[0073] Понятно, что вышеупомянутые этапы не ограничивают порядок реализации этапов. В варианте осуществления настоящего изобретения терминальное устройство, удовлетворяющее заданному критерию, также может быть получено и принято в качестве терминального устройства-кандидата, и терминальное устройство-кандидат, обслуживающая сота которого согласуется с обслуживающей сотой терминального устройства, может быть взято в качестве терминального устройства-ретранслятора.

[0074] Следует отметить, что в некоторых вариантах осуществления терминальное устройство может выполнять способ определения ретранслятора, показанный в варианте осуществления, на уровне AS. В некоторых вариантах осуществления терминальное устройство может выполнять способ определения ретранслятора, показанный в варианте осуществления, на уровне NAS.

[0075] Кроме того, следует отметить, что, когда способ определения ретранслятора выполняется на уровне NAS, терминальное устройство выполняет этот способ в соответствии с информацией, передаваемой уровнем AS. Передаваемая информация может включать в себя по меньшей мере одно из информации о состоянии терминального устройства, обслуживающей соты каждого терминального устройства и списка обслуживающих сот каждого терминального устройства.

[0076] В варианте осуществления настоящего изобретения, в ответ на информацию о состоянии терминального устройства, заключающуюся в том, что терминальное устройство находится в подключенном состоянии, или заключающуюся в том, что терминальное устройство находится в подключенном состоянии и соединено с сетевым устройством через устройство-ретранслятор, или заключающуюся в том, что терминальное устройство находится в процессе повторного установления/восстановления RRC, определяют, что стратегия определения ретранслятора для терминального устройства заключается в том, что обслуживающая сота терминального устройства-ретранслятора согласуется с обслуживающей сотой терминального устройства и терминальное устройство-ретранслятор удовлетворяет заданному критерию. Терминальное устройство-ретранслятор для терминального устройства определяют в соответствии с определенной стратегией определения ретранслятора, так что терминальное устройство может выбрать терминальное устройство, обслуживающая сота которого согласуется с обслуживающей сотой терминального устройства и качество канала которого лучше, в качестве терминального устройства-ретранслятора, обеспечивая таким образом непрерывность услуг, улучшая качество каналов связи и улучшая характеристики связи терминального устройства.

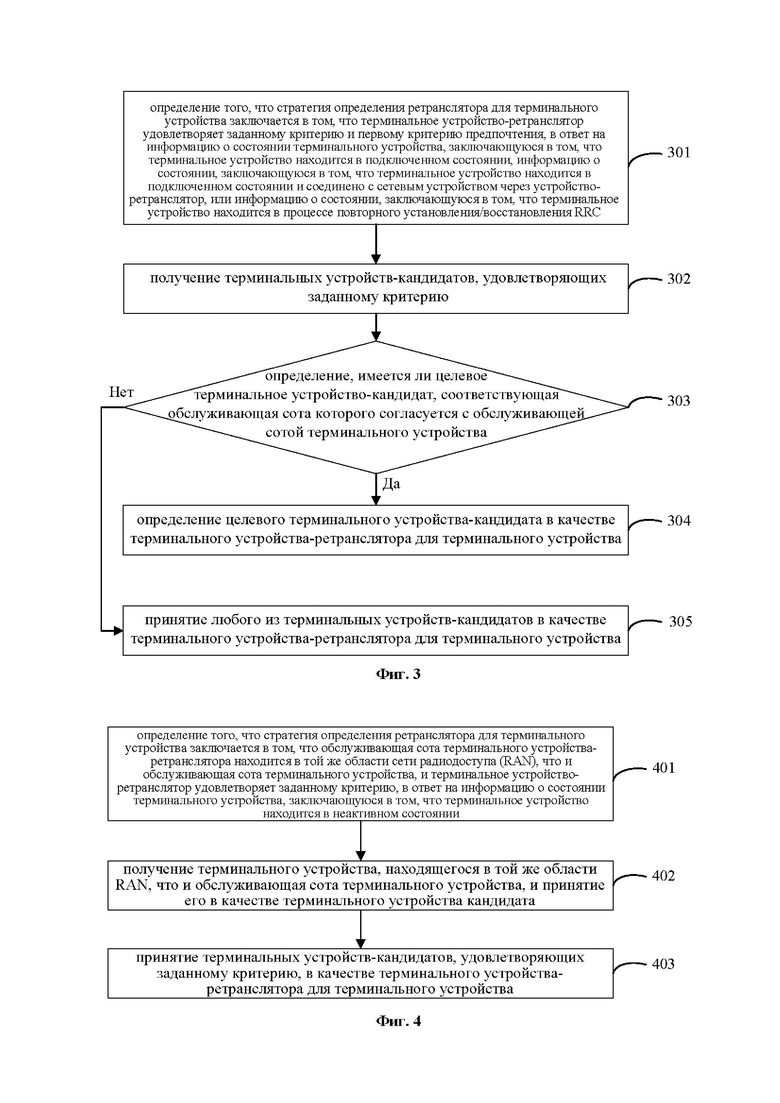

[0077] Фиг. 3 представляет собой блок-схему еще одного способа определения ретранслятора, предложенного в варианте осуществления настоящего изобретения, который выполняется терминальным устройством.

[0078] Как показано на фиг.3, способ определения ретранслятора включает в себя следующие этапы.

[0079] На этапе 301 определяют, что стратегия определения ретранслятора для терминального устройства заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию и первому критерию предпочтения, в ответ на информацию о состоянии терминального устройства, заключающуюся в том, что терминальное устройство находится в подключенном состоянии, или заключающуюся в том, что терминальное устройство находится в подключенном состоянии и соединено с сетевым устройством через устройство-ретранслятор, или заключающуюся в том, что терминальное устройство находится в процессе повторного установления/восстановления RRC.

[0080] Первый критерий предпочтения представляет собой то, что терминальное устройство, соответствующая обслуживающая сота которого согласуется с обслуживающей сотой упомянутого терминального устройства, предпочтительно выбирается в качестве терминального устройства-ретранслятора.

[0081] В первой возможной реализации терминальное устройство находится в подключенном состоянии, и определяют, что стратегия определения ретранслятора для терминального устройства заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию и первому критерию предпочтения.

[0082] Во второй возможной реализации терминальное устройство находится в подключенном состоянии и соединено с сетевым устройством через устройство-ретранслятор, и определяют, что стратегия определения ретранслятора для терминального устройства заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию и первому критерию предпочтения.

[0083] В третьей возможной реализации терминальное устройство находится в процессе повторного установления RRC, и определяют, что стратегия определения ретранслятора для терминального устройства заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию и первому критерию предпочтения.

[0084] В четвертой возможной реализации терминальное устройство находится в процессе восстановления RRC, и определяют, что стратегия определения ретранслятора для терминального устройства заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию и первому критерию предпочтения.

[0085] Опционально, заданный критерий включает в себя по меньшей мере одно из следующего: качество беспроводного канала прямой линии связи между терминальным устройством-ретранслятором и терминальным устройством превышает заданный порог, идентификатор наземной мобильной сети общего пользования (PLMN) обслуживающей соты терминального устройства-ретранслятора соответствует идентификатору PLMN обслуживающей соты терминального устройства.

[0086] Опционально, качество беспроводного канала между терминальным устройством-ретранслятором и терминальным устройством включает в себя мощность приема опорного сигнала обнаружения прямой линии связи (SD-RSRP) или мощность приема опорного сигнала прямой линии связи (SL-RSRP).

[0087] Опционально, разные пороговые значения могут быть установлены согласно различным типам измерения качества беспроводного канала прямой линии связи, и разные пороговые значения также могут быть установлены согласно различным требованиям терминального устройства. В соответствии с различными требованиями к качеству канала предустановленный порог может быть установлен на -95 дБм, -90 дБм или -85 дБм в соответствии с различными требованиями.

[0088] На этапе 302 получают терминальные устройства-кандидаты, удовлетворяющие заданному критерию.

[0089] В первой возможной реализации, в случае, если заданным критерием является то, что качество беспроводного канала прямой линии связи между терминальным устройством-ретранслятором и терминальным устройством выше, чем заданный порог, вычисляют качество беспроводного канала прямой линии связи между терминальным устройством и терминальным устройством, и терминальное устройство, качество беспроводного канала которого выше заданного порогового значения, принимается в качестве терминального устройства-кандидата.

[0090] Во второй возможной реализации, в случае, если заданным критерием является то, что идентификатор PLMN обслуживающей соты терминального устройства-ретранслятора согласуется с идентификатором PLMN обслуживающей соты терминального устройства, получают идентификатор PLMN обслуживающей соты терминального устройства и идентификатор PLMN обслуживающей соты терминального устройства, и терминальное устройство, идентификатор PLMN обслуживающей соты которого соответствует идентификатору PLMN обслуживающей соты терминального устройства, принимается в качестве терминального устройства-кандидата.

[0091] В третьей возможной реализации, в случае, если заданный критерий заключается в том, что качество беспроводного канала прямой линии связи между терминальным устройством-ретранслятором и терминальным устройством выше заданного порогового значения и идентификатор PLMN обслуживающей соты терминального устройства-ретранслятора согласуется с идентификатором PLMN обслуживающей соты терминального устройства, вычисляют качество беспроводного канала прямой линии связи между терминальным устройством и терминальным устройством, получают идентификатор PLMN обслуживающей соты терминального устройства и идентификатор PLMN обслуживающей соты терминального устройства, и принимают терминальное устройство, качество беспроводного канала которого выше заданного порога и чей идентификатор PLMN обслуживающей соты соответствует идентификатору PLMN обслуживающей соты терминального устройства, в качестве терминального устройства-кандидата.

[0092] На этапе 303 определяют, имеется ли целевое терминальное устройство-кандидат, соответствующая обслуживающая сота которого согласуется с обслуживающей сотой упомянутого терминального устройства. Если да, выполняют этап 304. Если нет, выполняют этап 305.

[0093] Опционально, определяют, являются ли обслуживающая сота терминального устройства и обслуживающая сота терминального устройства-кандидата согласованными посредством получения идентификатора обслуживающей соты терминального устройства и идентификатора обслуживающей соты терминального устройства-кандидата.

[0094] На этапе 304 определяют целевое терминальное устройство-кандидат в качестве терминального устройства-ретранслятора для терминального устройства.

[0095] На этапе 305 любое из терминальных устройств-кандидатов, определенных на этапе 302, принимают в качестве терминального устройства-ретранслятора для терминального устройства.

[0096] Следует отметить, что в некоторых вариантах осуществления терминальное устройство может выполнять способ определения ретранслятора, показанный в варианте осуществления, на уровне AS. В некоторых вариантах осуществления терминальное устройство может выполнять способ определения ретранслятора, показанный в варианте осуществления, на уровне NAS.

[0097] Кроме того, следует отметить, что, когда способ определения ретранслятора выполняется на уровне NAS, терминальное устройство выполняет этот способ в соответствии с информацией, передаваемой уровнем AS. Передаваемая информация может включать в себя по меньшей мере одно из информации о состоянии терминального устройства, обслуживающей соты каждого терминального устройства и списка обслуживающих сот каждого терминального устройства.

[0098] В варианте осуществления настоящего изобретения, в ответ на информацию о состоянии терминального устройства, заключающуюся в том, что терминальное устройство находится в подключенном состоянии, заключающуюся в том, что терминальное устройство находится в подключенном состоянии и соединено с сетевым устройством через устройство-ретранслятор, или заключающуюся в том, что терминальное устройство находится в процессе повторного установления/восстановления RRC, определяют, что стратегия определения ретранслятора для терминального устройства заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию и первому критерию предпочтения. Получают терминальные устройства-кандидаты, удовлетворяющие заданному критерию. Определяют, имеется ли целевое терминальное устройство-кандидат, соответствующая обслуживающая сота которого согласуется с обслуживающей сотой упомянутого терминального устройства. Если да, то целевое терминальное устройство-кандидат определяется как терминальное устройство-ретранслятор для терминального устройства. Если нет, то любое из терминальных устройств-кандидате в принимают в качестве терминального устройства-ретранслятора для терминального устройства, так что терминальное устройство может предпочтительно выбрать терминальное устройство, обслуживающая сота которого согласуется с обслуживающей сотой терминального устройства, в качестве терминального устройства-ретранслятора из терминальных устройств с лучшими качествами канала, обеспечивая тем самым непрерывность услуг, улучшая гибкость определения ретранслятора, улучшая качество каналов связи и улучшая характеристики связи терминального устройства.

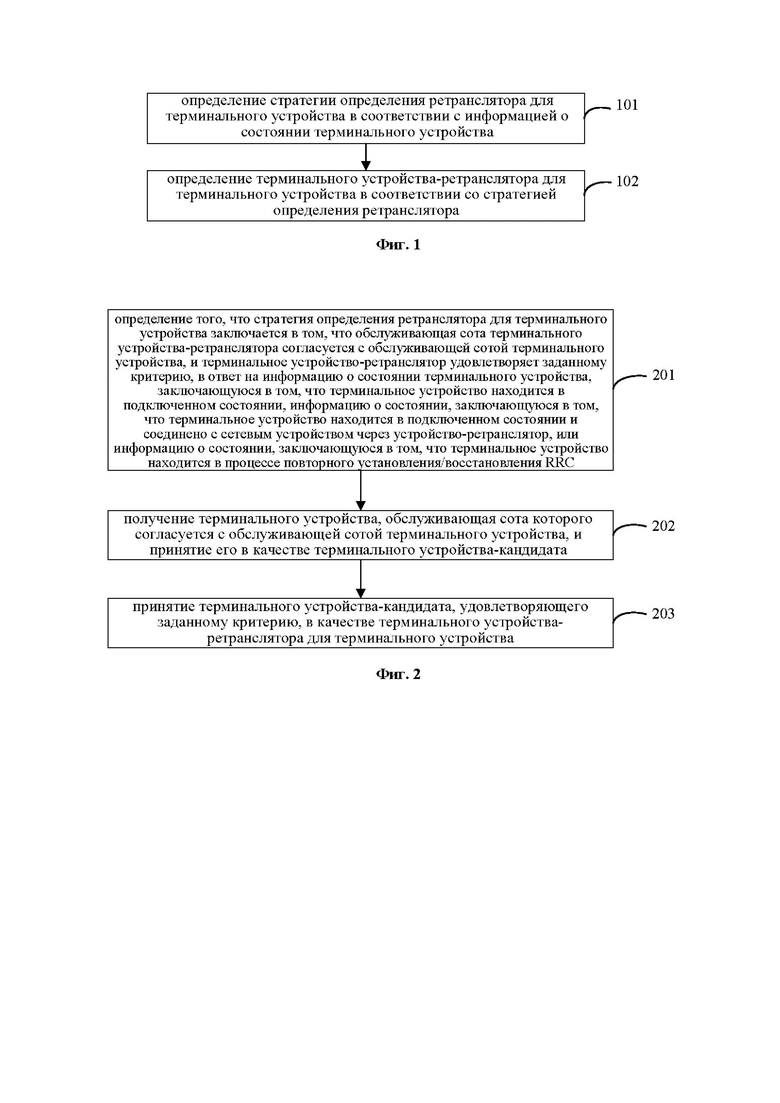

[0099] Фиг. 4 представляет собой блок-схему еще одного способа определения ретранслятора, предложенного в варианте осуществления настоящего изобретения, который выполняется терминальным устройством.

[00100] Как показано на фиг.4, способ определения ретранслятора включает в себя следующие этапы.

[00101] На этапе 401 определяют, что стратегия определения ретранслятора для терминального устройства заключается в том, что обслуживающая сота терминального устройства-ретранслятора находится в той же области сети радиодоступа (RAN), что и обслуживающая сота терминального устройства, и терминальное устройство-ретранслятор удовлетворяет заданному критерию, в ответ на информацию о состоянии терминального устройства, заключающуюся в том, что терминальное устройство находится в неактивном состоянии.

[00102] Опционально, заданный критерий включает в себя по меньшей мере одно из следующего: качество беспроводного канала прямой линии связи между терминальным устройством-ретранслятором и терминальным устройством превышает заданный порог, идентификатор наземной мобильной сети общего пользования (PLMN) обслуживающей соты терминального устройства-ретранслятора соответствует идентификатору PLMN обслуживающей соты терминального устройства.

[00103] Опционально, качество беспроводного канала между терминальным устройством-ретранслятором и терминальным устройством включает в себя мощность приема опорного сигнала обнаружения прямой линии связи (SD-RSRP) или мощность приема опорного сигнала прямой линии связи (SL-RSRP).

[00104] Опционально, разные пороговые значения могут быть установлены согласно различным типам измерения качества беспроводного канала прямой линии связи, и разные пороговые значения также могут быть установлены согласно различным требованиям терминального устройства. В соответствии с различными требованиями к качеству канала предустановленный порог может быть установлен на -95 дБм, -90 дБм или -85 дБм в соответствии с различными требованиями.

[00105] На этапе 402 получают и принимают терминальное устройство, находящееся в той же области RAN, что и обслуживающая сота терминального устройства, в качестве терминального устройства-кандидата.

[00106] Опционально, область RAN обслуживающей соты определяют путем получения списка сот, переносимого в сообщении об освобождении RRC.

[00107] На этапе 403 терминальные устройства-кандидаты, удовлетворяющие заданному критерию, принимаются в качестве терминального устройства-ретранслятора для терминального устройства.

[00108] В первой возможной реализации, в случае, если заданным критерием является то, что качество беспроводного канала прямой линии связи между терминальным устройством-ретранслятором и терминальным устройством выше, чем заданный порог, вычисляют качество беспроводного канала прямой линии связи между терминальным устройством-кандидатом и терминальным устройством, и терминальное устройство-кандидат, качество беспроводного канала которого выше заданного порогового значения, принимают в качестве терминального устройства-ретранслятора.

[00109] Опционально, терминальные устройства-кандидаты сортируют согласно вычисленным качествам беспроводного канала, и терминальное устройство-кандидат с самым высоким качеством беспроводного канала выбирается в качестве терминального устройства-ретранслятора.

[00110] Во второй возможной реализации, в случае, если заданным критерием является то, что идентификатор PLMN обслуживающей соты терминального устройства-ретранслятора согласуется с идентификатором PLMN обслуживающей соты терминального устройства, получают идентификатор PLMN обслуживающей соты терминального устройства и идентификатор PLMN обслуживающей соты терминального устройства-кандидата, и терминальное устройство-кандидат, чей идентификатор PLMN обслуживающей соты согласуется с идентификатором PLMN обслуживающей соты терминального устройства, принимают в качестве терминального устройства-ретранслятора.

[00111] В третьей возможной реализации, в случае, если заданным критерием является то, что качество беспроводного канала прямой линии связи между терминальным устройством-ретранслятором и терминальным устройством выше, чем заданный порог, и идентификатор PLMN обслуживающей соты терминального устройства-ретранслятора согласуется с идентификатором PLMN обслуживающей соты терминального устройства, вычисляют качество беспроводного канала прямой линии связи между терминальным устройством-кандидатом и терминальным устройством, получают идентификатор PLMN обслуживающей соты терминального устройства и идентификатор PLMN обслуживающей соты терминального устройства-кандидата, и терминальное устройство-кандидат, качество беспроводного канала которого выше заданного порога и чей идентификатор PLMN обслуживающей соты соответствует идентификатору PLMN обслуживающей соты терминального устройства, принимают в качестве терминального устройства-ретранслятора.

[00112] Можно понимать, что вышеупомянутые этапы не ограничивают порядок реализации этапов. В варианте осуществления настоящего изобретения терминальное устройство, удовлетворяющее заданному критерию, также может быть получено и принято в качестве терминального устройства-кандидата, и терминальное устройство-кандидат, обслуживающая сота которого согласуется с обслуживающей сотой терминального устройства, может быть взято в качестве терминального устройства-ретранслятора.

[00113] Следует отметить, что в некоторых вариантах осуществления терминальное устройство может выполнять способ определения ретранслятора, показанный в варианте осуществления, на уровне AS. В некоторых вариантах осуществления терминальное устройство может выполнять способ определения ретранслятора, показанный в варианте осуществления, на уровне NAS.

[00114] Кроме того, следует отметить, что, когда способ определения ретранслятора выполняется на уровне NAS, терминальное устройство выполняет этот способ в соответствии с информацией, передаваемой уровнем AS. Передаваемая информация может включать в себя по меньшей мере одно из информации о состоянии терминального устройства, обслуживающей соты каждого терминального устройства и списка обслуживающих сот каждого терминального устройства.

[00115] В варианте осуществления настоящего изобретения, в ответ на информацию о состоянии терминального устройства, заключающуюся в том, что терминальное устройство находится в неактивном состоянии, определяют, что стратегия определения ретранслятора для терминального устройства заключается в том, что обслуживающая сота терминального устройства-ретранслятора находится в той же области сети радиодоступа (RAN), что и обслуживающая сота терминального устройства, и терминальное устройство-ретранслятор удовлетворяет заданному критерию. Терминальное устройство-ретранслятор для терминального устройства определяют в соответствии с определенной стратегией определения ретранслятора, так что терминальное устройство может выбрать терминальное устройство, обслуживающая сота которого находится в той же области RAN, что и обслуживающая сота терминального устройства и качество канала которого лучше, в качестве терминального устройства-ретранслятора. Терминальному устройству в неактивном состоянии не требуется сообщать при перемещении между сотами в области RAN, что не только обеспечивает непрерывность оказания услуг, но и повышает качество каналов связи, а также повышает характеристики связи терминального устройства.

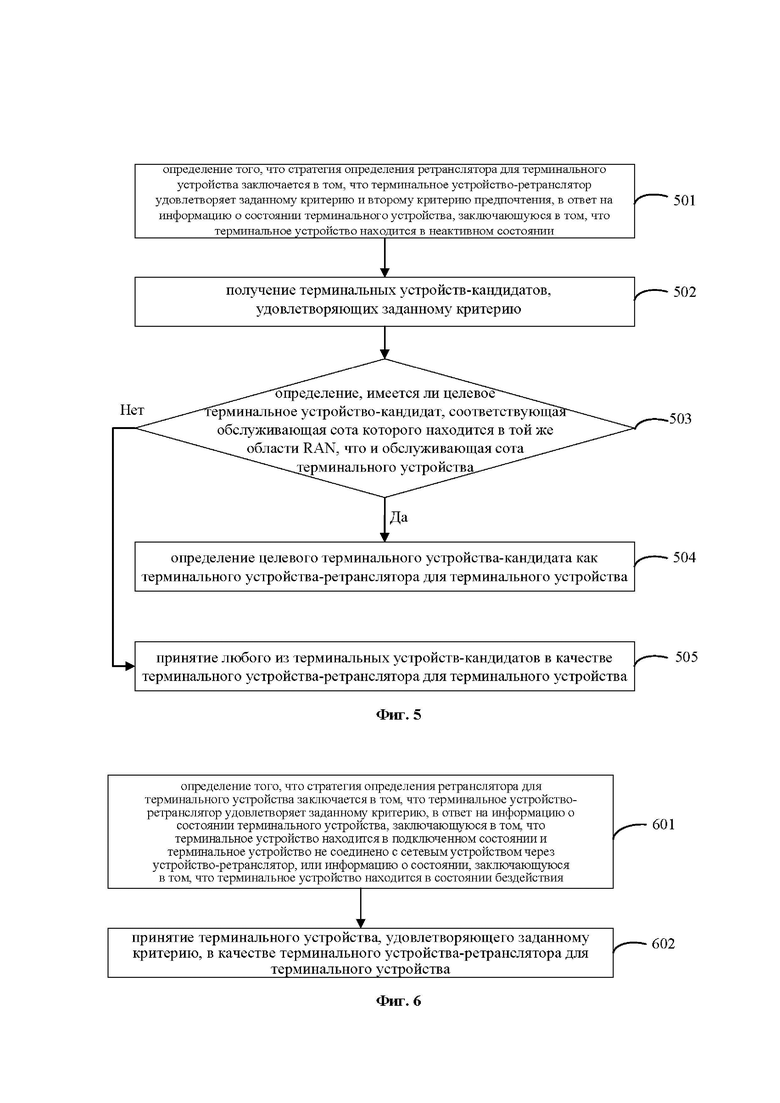

[00116] Фиг. 5 представляет собой блок-схему еще одного способа определения ретранслятора, предложенного в варианте осуществления настоящего изобретения, который выполняется терминальным устройством.

[00117] Как показано на фиг.5, способ определения ретранслятора включает в себя следующие этапы.

[00118] На этапе 501 определяют, что стратегия определения ретранслятора для терминального устройства заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию и второму критерию предпочтения, в ответ на информацию о состоянии терминального устройства, заключающуюся в том, что терминальное устройство находится в неактивном состоянии.

[00119] Второй критерий предпочтения представляет собой то, что терминальное устройство, соответствующая обслуживающая сота которого находится в той же области RAN, что и обслуживающая сота терминального устройства, предпочтительно выбирается в качестве терминального устройства-ретранслятора.

[00120] Опционально, заданный критерий включает в себя по меньшей мере одно из следующего: качество беспроводного канала прямой линии связи между терминальным устройством-ретранслятором и терминальным устройством превышает заданный порог, идентификатор наземной мобильной сети общего пользования (PLMN) обслуживающей соты терминального устройства-ретранслятора соответствует идентификатору PLMN обслуживающей соты терминального устройства.

[00121] Опционально, качество беспроводного канала между терминальным устройством-ретранслятором и терминальным устройством включает в себя мощность приема опорного сигнала обнаружения прямой линии связи (SD-RSRP) или мощность приема опорного сигнала прямой линии связи (SL-RSRP).

[00122] Опционально, разные пороговые значения могут быть установлены согласно различным типам измерения качества беспроводного канала прямой линии связи, и разные пороговые значения также могут быть установлены согласно различным требованиям терминального устройства. В соответствии с различными требованиями к качеству канала предустановленный порог может быть установлен на -95 дБм, -90 дБм или -85 дБм в соответствии с различными требованиями.

[00123] На этапе 502 получают терминальные устройства-кандидаты, удовлетворяющие заданному критерию.

[00124] В первой возможной реализации, в случае, если заданным критерием является то, что качество беспроводного канала прямой линии связи между терминальным устройством-ретранслятором и терминальным устройством выше, чем заданный порог, вычисляют качество беспроводного канала прямой линии связи между терминальным устройством и терминальным устройством, и терминальное устройство, качество беспроводного канала которого выше заданного порогового значения, принимают в качестве терминального устройства-кандидата.

[00125] Во второй возможной реализации, в случае, если заданным критерием является то, что идентификатор PLMN обслуживающей соты терминального устройства-ретранслятора согласуется с идентификатором PLMN обслуживающей соты терминального устройства, получают идентификатор PLMN обслуживающей соты терминального устройства и идентификатор PLMN обслуживающей соты терминального устройства, и терминальное устройство, идентификатор PLMN обслуживающей соты которого соответствует идентификатору PLMN обслуживающей соты терминального устройства, принимают в качестве терминального устройства-кандидата.

[00126] В третьей возможной реализации, в случае, когда заданный критерий заключается в том, что качество беспроводного канала прямой линии связи между терминальным устройством-ретранслятором и терминальным устройством выше заданного порогового значения, и идентификатор PLMN обслуживающей соты терминального устройства-ретранслятора согласуется с идентификатором PLMN обслуживающей соты терминального устройства, вычисляют качество беспроводного канала прямой линии связи между терминальным устройством и терминальным устройством, получают идентификатор PLMN обслуживающей соты терминального устройства и идентификатор PLMN обслуживающей соты терминального устройства, и терминальное устройство, качество беспроводного канала которого выше заданного порога и чей идентификатор PLMN обслуживающей соты соответствует идентификатору PLMN обслуживающей соты терминального устройства, принимают в качестве терминального устройства-кандидата.

[00127] На этапе 503 определяют, имеется ли целевое терминальное устройство-кандидат, соответствующая обслуживающая сота которого находится в той же области RAN, что и обслуживающая сота терминального устройства. Если да, то выполняется этап 504. Если нет, выполняется этап 505.

[00128] Опционально, область RAN обслуживающей соты определяется путем получения списка сот, переносимого в сообщении об освобождении RRC.

[00129] Опционально, через идентификаторы обслуживающих сот определяют, находятся ли обслуживающая сота терминального устройства и обслуживающая сота терминального устройства-кандидата в одной и той же области RAN.

[00130] На этапе 504 целевое терминального устройство-кандидат определяют как терминальное устройство-ретранслятор для терминального устройства.

[00131] На этапе 505 любое из терминальных устройств-кандидатов, определенных на этапе 502, берут в качестве терминального устройства-ретранслятора для терминального устройства.

[00132] Следует отметить, что в некоторых вариантах осуществления терминальное устройство может выполнять способ определения ретранслятора, показанный в варианте осуществления, на уровне AS. В некоторых вариантах осуществления терминальное устройство может выполнять способ определения ретранслятора, показанный в варианте осуществления, на уровне NAS.

[00133] Кроме того, следует отметить, что, когда способ определения ретранслятора выполняется на уровне NAS, терминальное устройство выполняет этот способ в соответствии с информацией, передаваемой уровнем AS. Передаваемая информация может включать в себя по меньшей мере одно из информации о состоянии терминального устройства, обслуживающей соты каждого терминального устройства и списка обслуживающих сот каждого терминального устройства.

[00134] В варианте осуществления настоящего изобретения, в ответ на информацию о состоянии терминального устройства, заключающуюся в том, что терминальное устройство находится в неактивном состоянии, определяют, что стратегия определения ретранслятора для терминального устройства заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию и второму критерию предпочтения. Получают терминальные устройства-кандидаты, удовлетворяющие заданному критерию. Определяют, имеется ли целевое терминальное устройство-кандидат, соответствующая обслуживающая сота которого находится в той же области RAN, что и обслуживающая сота терминального устройства. Если да, то целевое терминальное устройство-кандидат определяется как терминальное устройство-ретранслятор для терминального устройства. Если нет, любое из терминальных устройств-кандидатов определяется как терминальное устройство-ретранслятор для терминального устройства, так что терминальное устройство в неактивном состоянии может предпочтительно выбрать терминальное устройство, обслуживающая сота которого находится в той же области RAN, что и обслуживающая сота терминального устройства, в качестве терминального устройства-ретранслятора из терминальных устройств с лучшими качествами канала, обеспечивая таким образом непрерывность услуг, улучшая гибкость определения ретранслятора, улучшая качество каналов связи и улучшая характеристики связи терминального устройства.

[00135] Фиг. 6 представляет собой блок-схему еще одного способа определения ретранслятора, предложенного в варианте осуществления настоящего изобретения, который выполняется терминальным устройством.

[00136] Как показано на фиг.6, способ определения ретранслятора включает в себя следующие этапы.

[00137] На этапе 601 определяют, что стратегия определения ретранслятора для терминального устройства заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию, в ответ на информацию о состоянии терминального устройства, заключающуюся в том, что терминальное устройство находится в подключенном состоянии и терминальное устройство не соединено с сетевым устройством через устройство-ретранслятор, или заключающуюся в том, что терминальное устройство находится в состоянии бездействия.

[00138] В первой возможной реализации терминальное устройство находится в подключенном состоянии и не соединено с сетевым устройством через устройство-ретранслятор, и определяют, что стратегия определения ретранслятора для терминального устройства заключается в том, что обслуживающая сота терминального устройства-ретранслятора соответствует обслуживающей соте терминального устройства, и терминальное устройство-ретранслятор удовлетворяет заданному критерию.

[00139] Во второй возможной реализации терминальное устройство находится в состоянии бездействия, и определяют, что стратегия определения ретранслятора для терминального устройства заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию.

[00140] Опционально, заданный критерий включает в себя по меньшей мере одно из следующего: качество беспроводного канала прямой линии связи между терминальным устройством-ретранслятором и терминальным устройством превышает заданный порог, идентификатор наземной мобильной сети общего пользования (PLMN) обслуживающей соты терминального устройства-ретранслятора соответствует идентификатору PLMN обслуживающей соты терминального устройства.

[00141] Опционально, качество беспроводного канала между терминальным устройством-ретранслятором и терминальным устройством включает в себя мощность приема опорного сигнала обнаружения прямой линии связи (SD-RSRP) или мощность приема опорного сигнала прямой линии связи (SL-RSRP).

[00142] Опционально, разные пороговые значения могут быть установлены согласно различным типам измерения качества беспроводного канала прямой линии связи, и разные пороговые значения также могут быть установлены согласно различным требованиям терминального устройства. В соответствии с различными требованиями к качеству канала предустановленный порог может быть установлен на -95 дБм, -90 дБм или -85 дБм в соответствии с различными требованиями.

[00143] На этапе 602 терминальное устройство, удовлетворяющее заданному критерию, принимают в качестве терминального устройства-ретранслятора для терминального устройства.

[00144] В первой возможной реализации, в случае, если заданным критерием является то, что качество беспроводного канала прямой линии связи между терминальным устройством-ретранслятором и терминальным устройством выше заданного порогового значения, вычисляют качество беспроводного канала прямой линии связи между терминальным устройством и терминальным устройством, и терминальное устройство, качество беспроводного канала которого выше заданного порогового значения, принимают в качестве терминального устройства-ретранслятора.

[00145] Опционально, терминальные устройства сортируют согласно вычисленным качествам беспроводного канала, и терминальное устройство с самым высоким качеством беспроводного канала выбирают в качестве терминального устройства-ретранслятора.

[00146] Во второй возможной реализации, в случае, если заданным критерием является то, что идентификатор PLMN обслуживающей соты терминального устройства-ретранслятора согласуется с идентификатором PLMN обслуживающей соты терминального устройства, получают идентификатор PLMN обслуживающей соты терминального устройства и идентификатор PLMN обслуживающей соты терминального устройства, и терминальное устройство, идентификатор PLMN обслуживающей соты которого соответствует идентификатору PLMN обслуживающей соты терминального устройства, принимают в качестве терминального устройства-ретранслятора.

[00147] В третьей возможной реализации, в случае, если заданным критерием является то, что качество беспроводного канала прямой линии связи между терминальным устройством-ретранслятором и терминальным устройством выше, чем заданный порог, и идентификатор PLMN обслуживающей соты терминальное устройство-ретранслятор согласуется с идентификатором PLMN обслуживающей соты терминального устройства, вычисляют качество беспроводного канала прямой линии связи между терминальным устройством и терминальным устройством, получают идентификатор PLMN обслуживающей соты терминального устройства и идентификатор PLMN обслуживающей соты терминального устройства, и берут терминальное устройство, качество беспроводного канала которого выше заданного порога и чей идентификатор PLMN обслуживающей соты соответствует идентификатору PLMN обслуживающей соты терминального устройства, в качестве терминального устройства-ретранслятора.

[00148] Следует отметить, что в некоторых вариантах осуществления терминальное устройство может выполнять способ определения ретранслятора, показанный в варианте осуществления, на уровне AS. В некоторых вариантах осуществления терминальное устройство может выполнять способ определения ретранслятора, показанный в варианте осуществления, на уровне NAS.

[00149] Кроме того, следует отметить, что, когда способ определения ретранслятора выполняется на уровне NAS, терминальное устройство выполняет этот способ в соответствии с информацией, передаваемой уровнем AS. Передаваемая информация может включать в себя по меньшей мере одно из информации о состоянии терминального устройства, обслуживающей соты каждого терминального устройства и списка обслуживающих сот каждого терминального устройства.

[00150] В варианте осуществления настоящего изобретения, в ответ на информацию о состоянии терминального устройства, заключающуюся в том, что терминальное устройство находится в подключенном состоянии и терминальное устройство не соединено с сетевым устройством через устройство-ретранслятор, или информацию о состоянии, заключающуюся в том, что терминальное устройство находится в состоянии бездействия, определяют, что стратегия определения ретранслятора для терминального устройства заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию. Терминальное устройство, удовлетворяющее заданному критерию, принимается в качестве терминального устройства-ретранслятора для терминального устройства, так что терминальное устройство может снять ограничение согласованности обслуживающих сот и выбрать терминальное устройство с лучшим качеством беспроводного канала в качестве терминального устройства-ретранслятора, тем самым улучшая гибкость определения ретранслятора, улучшая качество каналов связи и улучшая характеристики связи терминального устройства.

[00151] В соответствии со способами передачи данных, предложенными в вышеупомянутых вариантах осуществления, настоящее изобретение также предлагает устройство определения ретранслятора. Поскольку устройство определения ретранслятора, предложенное в варианте осуществления настоящего изобретения, соответствует способам, предложенным в вышеупомянутых вариантах осуществления, реализация способа определения ретранслятора также применима к устройству определения ретранслятора, предложенному в варианте осуществления настоящего изобретения, которое не будет подробно описываться в варианте осуществления настоящего изобретения. Фиг. 7 представляет собой схематическое изображение устройства определения ретранслятора согласно настоящему изобретению.

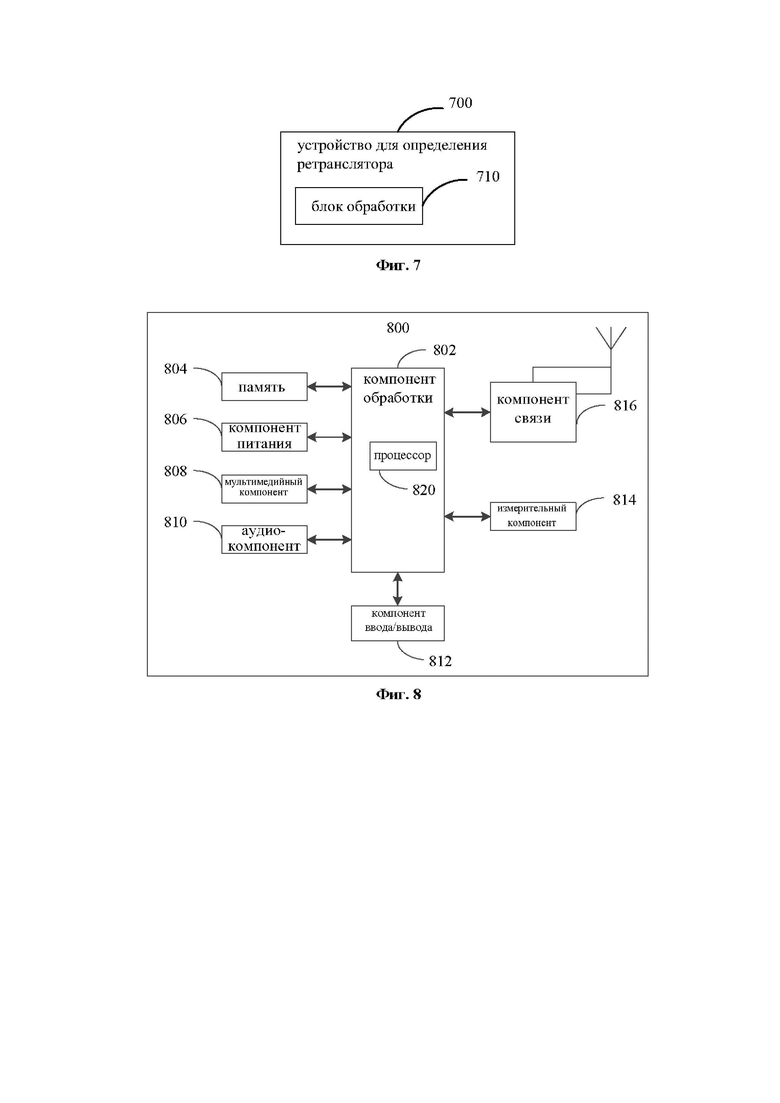

[00152] Фиг. 7 представляет собой схематическое изображение устройства определения ретранслятора, предложенного в варианте осуществления настоящего изобретения, которое применяется к терминальному устройству.

[00153] Как показано на фиг.7, устройство 700 определения ретранслятора включает в себя блок 710 обработки. Блок 710 обработки выполнен с возможностью определения стратегии определения ретранслятора для терминального устройства согласно информации о состоянии терминального устройства. Блок 710 обработки дополнительно выполнен с возможностью определения терминального устройства-ретранслятора для терминального устройства согласно стратегии определения ретранслятора.

[00154] В реализации варианта осуществления настоящего изобретения блок 710 обработки выполнен с возможностью определения того, что стратегия определения ретранслятора заключается в том, что обслуживающая сота терминального устройства-ретранслятора согласуется с обслуживающей сотой терминального устройства, и терминальное устройство-ретранслятор удовлетворяет заданному критерию, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в подключенном состоянии, или определения того, что стратегия определения ретранслятора заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию и первому критерию предпочтения, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в подключенном состоянии. Первый критерий предпочтения представляет собой то, что терминальное устройство, соответствующая обслуживающая сота которого согласуется с обслуживающей сотой упомянутого терминального устройства, предпочтительно выбирается в качестве терминального устройства-ретранслятора.

[00155] В реализации варианта осуществления настоящего изобретения блок 710 обработки выполнен с возможностью определения того, что стратегия определения ретранслятора заключается в том, что обслуживающая сота терминального устройства-ретранслятора согласуется с обслуживающей сотой терминального устройства, и терминальное устройство-ретранслятор удовлетворяет заданному критерию, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в подключенном состоянии и терминальное устройство соединено с сетевым устройством через устройство-ретранслятор, или определения того, что стратегия определения ретранслятора заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию и первому критерию предпочтения, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в подключенном состоянии и терминальное устройство является удаленным терминальным устройством. Первый критерий предпочтения представляет собой то, что терминальное устройство, соответствующая обслуживающая сота которого согласуется с обслуживающей сотой упомянутого терминального устройства, предпочтительно выбирается в качестве терминального устройства-ретранслятора.

[00156] В реализации варианта осуществления настоящего изобретения блок 710 обработки выполнен с возможностью определения того, что стратегия определения ретранслятора заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в подключенном состоянии и терминальное устройство не соединено с сетевым устройством через устройство-ретранслятор.

[00157] В реализации варианта осуществления настоящего изобретения блок 710 обработки выполнен с возможностью определения того, что стратегия определения ретранслятора заключается в том, что обслуживающая сота терминального устройства-ретранслятора находится в той же области сети радиодоступа (RAN), что и обслуживающая сота терминального устройства, и терминальное устройство-ретранслятор удовлетворяет заданному критерию, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в неактивном состоянии, или определения того, что стратегия определения ретранслятора заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию и второму критерию предпочтения, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в неактивном состоянии. Второй критерий предпочтения представляет собой то, что терминальное устройство, соответствующая обслуживающая сота которого находится в той же области RAN, что и обслуживающая сота терминального устройства, предпочтительно выбирается в качестве терминального устройства-ретранслятора.

[00158] В реализации варианта осуществления настоящего изобретения блок 710 обработки выполнен с возможностью определения того, что стратегия определения ретранслятора заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в состоянии бездействия.

[00159] В реализации варианта осуществления настоящего изобретения процессор 710 выполнен с возможностью определения того, что стратегия определения ретранслятора заключается в том, что обслуживающая сота терминального устройства-ретранслятора согласуется с обслуживающей сотой терминального устройства, и терминальное устройство-ретранслятор удовлетворяет заданному критерию, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в процессе повторного установления управления радиоресурсами (RRC) или процессе восстановления RRC, или определения того, что стратегия определения ретранслятора заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию и первому критерию предпочтения, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в процессе повторного установления RRC или процессе восстановления RRC. Первый критерий предпочтения представляет собой то, что терминальное устройство, соответствующая обслуживающая сота которого согласуется с обслуживающей сотой упомянутого терминального устройства, предпочтительно выбирается в качестве терминального устройства-ретранслятора.

[00160] В реализации варианта осуществления настоящего изобретения блок 710 обработки выполнен с возможностью получения терминальных устройств-кандидатов, удовлетворяющих заданному критерию, и определения целевого терминального устройства-кандидата в качестве терминального устройства-ретранслятора для терминального устройства, в ответ на то, что целевое терминальное устройство-кандидат, соответствующая обслуживающая сота которого согласуется с обслуживающей сотой упомянутого терминального устройства, присутствует в терминальных устройствах-кандидатах, или принятия любого из терминальных устройств-кандидатов в качестве терминального устройства-ретранслятора для терминального устройства, в ответ на то, что в терминальных устройствах-кандидатах отсутствует целевое терминальное устройство, соответствующая обслуживающая сота которого согласуется с обслуживающей сотой упомянутого терминального устройства.

[00161] В реализации варианта осуществления настоящего изобретения блок 710 обработки выполнен с возможностью получения терминальных устройств-кандидатов, удовлетворяющих заданному критерию, и определения целевого терминального устройства-кандидата в качестве терминального устройства-ретранслятора для терминального устройства, в ответ на то, что целевое терминальное устройство-кандидат, соответствующая обслуживающая сота которого находится в той же области RAN, что и обслуживающая сота терминального устройства, присутствует в терминальных устройствах-кандидатах, или принятия любого из терминальных устройств-кандидатов в качестве терминального устройства-ретранслятора для терминального устройства, в ответ на то, что в терминальных устройствах-кандидатах отсутствует целевое терминальное устройство-кандидат, соответствующая обслуживающая сота которого находится в той же области RAN, что и обслуживающая сота терминального устройства.

[00162] В реализации варианта осуществления настоящего изобретения заданный критерий включает в себя по меньшей мере одно из следующего: качество беспроводного канала прямой линии связи между терминальным устройством-ретранслятором и терминальным устройством выше заданного порогового значения, идентификатор наземной мобильной сети общего пользования (PLMN) обслуживающей соты терминального устройства-ретранслятора соответствует идентификатору PLMN обслуживающей соты терминального устройства.

[00163] В реализации варианта осуществления настоящего изобретения блок 710 обработки выполняет процесс определения терминального устройства-ретранслятора на уровне доступа, или блок обработки выполняет процесс определения терминального устройства-ретранслятора на уровне без доступа в соответствии с информацией передачи уровня доступа. Информация передачи включает в себя по меньшей мере одно из информации о состоянии, обслуживающей соты каждого терминального устройства и списка обслуживающих сот каждого терминального устройства.

[00164] В варианте осуществления настоящего изобретения устройство определения ретранслятора может определять стратегию определения ретранслятора для терминального устройства согласно информации о состоянии терминального устройства и определять терминальное устройство-ретранслятор для терминального устройства согласно определенной стратегии определения ретранслятора, так что терминальное устройство может выбирать разные стратегии определения ретранслятора в соответствии с разными состояниями и определять разные терминальные устройства-ретрансляторы, тем самым улучшая качество линий связи и улучшая характеристики связи терминального устройства.

[00165] Чтобы реализовать вышеупомянутые варианты осуществления, вариант осуществления настоящего изобретения также предлагает другое устройство определения ретранслятора. Устройство определения ретранслятора включает в себя процессор и схему интерфейса, выполненную с возможностью приема кодовых инструкций и передачи кодовых инструкций в процессор. Процессор выполнен с возможностью выполнения кодовых инструкций для выполнения способов, показанных в вариантах осуществления на фиг.1-6.

[00166] Чтобы реализовать вышеупомянутые варианты осуществления, вариант осуществления настоящего изобретения также предлагает машиночитаемый носитель данных. Машиночитаемый носитель данных хранит в себе инструкции, которые при выполнении вызывают реализацию способа, показанного в вариантах осуществления на фиг.1-6.

[00167] Для реализации вышеупомянутых вариантов осуществления настоящее изобретение также предлагает компьютерный программный продукт, который при запуске на компьютере заставляет компьютер выполнять способы, показанные в вариантах осуществления на фиг.1-6 настоящего изобретения.

[00168] Фиг. 8 представляет собой схематическое изображение устройства 800 связи, предложенного в варианте осуществления настоящего изобретения. Например, устройство 800 связи может представлять собой мобильный телефон, компьютер, пользовательское оборудование цифрового вещания, устройство обмена сообщениями, игровую консоль, планшетное устройство, медицинское устройство, фитнес-устройство, персональный цифровой помощник и т.п.

[00169] Ссылаясь на фиг.8, устройство 800 связи может включать в себя по меньшей мере один из компонентов 802 обработки, памяти 804, компонента 806 питания, мультимедийного компонента 808, аудиокомпонента 810, интерфейса 812 ввода/вывода (I/O), измерительного компонента 814 и компонента 816 связи.

[00170] Компонент 802 обработки обычно управляет общими операциями устройства 800 связи, такими как операции, связанные с отображением, телефонными вызовами, передачей данных, операциями камеры и операциями записи. Компонент 802 обработки может включать в себя по меньшей мере один процессор 820 для выполнения инструкций для выполнения всех или некоторых этапов вышеописанных способов. Более того, компонент 802 обработки может включать в себя по меньшей мере один модуль, который облегчает взаимодействие между компонентом 802 обработки и другими компонентами. Например, компонент 802 обработки может включать в себя мультимедийный модуль для облегчения взаимодействия между мультимедийным компонентом 808 и компонентом 802 обработки.

[00171] Память 804 выполнена с возможностью хранения различных типов данных для поддержки работы устройства 800 связи. Примеры таких данных включают в себя инструкции для любых приложений или способов, работающих на устройстве 800 связи, контактные данные, данные телефонной книги, сообщения, изображения, видео и т.д. Память 804 может быть реализована с использованием любого типа энергозависимого или энергонезависимого запоминающего устройства или их комбинации, например статического оперативного запоминающего устройства (static random access memory, SRAM), электрически стираемого программируемого постоянного запоминающего устройства (electrically erasable programmable read-only memory, EEPROM), стираемого программируемого постоянного запоминающего устройства (erasable programmable readonly memory, EPROM), программируемого постоянного запоминающего устройства (programmable read-only memory, PROM), постоянного запоминающего устройства (readonly memory, ROM), магнитной памяти, флэш-памяти, магнитного или оптического диска.

[00172] Компонент 806 питания обеспечивает питание различных компонентов устройства 800 связи. Компонент 806 питания может включать в себя систему управления питанием, по меньшей мере один источник питания и любые другие компоненты, связанные с генерацией, управлением и распределением мощности в устройстве 800 связи.

[00173] Мультимедийный компонент 808 включает в себя экран, обеспечивающий интерфейс вывода между устройством 800 связи и пользователем. В некоторых вариантах реализации экран может включать в себя жидкокристаллический дисплей (liquid crystal display, LCD) и сенсорную панель (touch panel, TP). Если экран включает в себя сенсорную панель, экран может быть реализован как сенсорный экран для приема входных сигналов от пользователя. Сенсорная панель включает в себя по меньшей мере один сенсорный датчик для распознавания прикосновений, смахиваний и жестов на сенсорной панели. Датчики касания могут не только воспринимать границу действия касания или смахивания, но также определять время активизации и давление, связанные с действием касания или смахивания. В некоторых вариантах реализации мультимедийный компонент 808 включает в себя переднюю камеру и/или заднюю камеру. Передняя камера и/или задняя камера могут принимать внешние мультимедийные данные, когда устройство 800 связи находится в рабочем режиме, таком как режим фотосъемки или режим видео. Каждая из передней камеры и задней камеры может представлять собой систему с фиксированными оптическими объективами или иметь возможность фокусировки и оптического зума.

[00174] Аудиокомпонент 810 выполнен с возможностью вывода и/или ввода аудиосигналов. Например, аудиокомпонент 810 включает в себя микрофон (MIC), выполненный с возможностью приема внешнего аудиосигнала, когда устройство 800 связи находится в рабочем режиме, таком как режим вызова, режим записи и режим распознавания голоса. Принятый аудиосигнал может быть дополнительно сохранен в памяти 804 или передан через компонент 816 связи. В некоторых вариантах реализации аудиокомпонент 810 дополнительно включает в себя динамик для вывода аудиосигналов.

[00175] Интерфейс 812 ввода-вывода обеспечивает интерфейс между компонентом 802 обработки и периферийными интерфейсными модулями, такими как клавиатуры, колесики управления, кнопки и т.п. Кнопки могут включать в себя, помимо прочего, кнопку «Домой», кнопку регулировки громкости, кнопку запуска и кнопку блокировки.

[00176] Измерительный компонент 814 включает в себя по меньшей мере один датчик для обеспечения оценки состояния различных аспектов устройства 800 связи. Например, измерительный компонент 814 может обнаруживать открытое/закрытое состояние устройства 800 связи, относительное расположение компонентов, например, дисплея и клавиатуры устройства 800 связи, изменение положения устройства 800 связи или компонента устройства 800 связи, наличие или отсутствие контакта пользователя с устройством 800 связи, ориентацию или ускорение/замедление устройства 800 связи и изменение температуры устройства 800 связи. Измерительный компонент 814 может включать в себя датчик приближения, выполненный с возможностью обнаружения присутствия близлежащих объектов без какого-либо физического контакта. Измерительный компонент 814 может дополнительно включать в себя датчик освещенности, такой как датчик изображения на основе комплементарного метал-оксид-полупроводника (КМОП, complementary metal-oxide-semiconductor, CMOS) или прибора с зарядовой связью (charged coupled device, CCD), для использования в приложениях формирования изображений. В некоторых вариантах реализации измерительный компонент 814 может дополнительно включать в себя датчик акселерометра, датчик гироскопа, магнитный датчик, датчик давления или датчик температуры.

[00177] Компонент 816 связи выполнен с возможностью облегчения связи, проводной или беспроводной, между устройством 800 связи и другими устройствами. Устройство 800 связи может получить доступ к беспроводной сети на основе стандарта связи, такого как Wi-Fi, 2G или 3G, или их комбинации. В иллюстративном варианте осуществления компонент 816 связи принимает широковещательный сигнал или информацию, связанную с широковещательной передачей, от внешней системы управления широковещательной передачей через широковещательный канал. В иллюстративном варианте осуществления компонент 816 связи дополнительно включает в себя модуль связи ближнего радиуса действия (near field communication NFC) для облегчения связи на малом расстоянии. Например, модуль NFC может быть реализован на основе технологии радиочастотной идентификации (radio frequency identification, RFID), технологии инфракрасной ассоциации данных (infrared data association, IrDA), сверхширокополосной технологии (ultra-wideband, UWB), технологии Bluetooth (ВТ) и других технологий.

[00178] В иллюстративном варианте осуществления устройство 800 связи может быть реализовано по меньшей мере с одной специализированной интегральной схемой (application specific integrated circuit, ASIC), процессором цифровых сигналов (digital signal processor, DSP), устройством цифровой обработки сигналов (digital signal processing device, DSPD), программируемым логическим устройством (programmable logic device, PLD).), программируемой вентильной матрицей (field programmable gate array, FPGA), контроллером, микроконтроллером, микропроцессором или другими электронными элементами для реализации способа в любом из вышеупомянутых вариантов реализации.

[00179] В иллюстративном варианте осуществления также предложен машиночитаемый носитель данных, включающий в себя инструкции, такие как включенные в состав памяти 804, исполняемые процессором 820 в устройстве 800 связи, для выполнения вышеупомянутых способов. Например, машиночитаемый носитель информации может представлять собой ПЗУ (ROM), оперативное запоминающее устройство (ОЗУ, RAM), CD-ROM, магнитную ленту, дискету, оптическое устройство хранения данных и т.п.

[00180] Другие варианты осуществления изобретения будут очевидны специалистам в данной области техники из рассмотрения описания и практики раскрытого здесь изобретения. Настоящее изобретение предназначено для охвата любых изменений, применений или адаптаций изобретения, следующих его общим принципам и включая такие отклонения от настоящего изобретения, которые входят в известную или обычную практику в данной области техники. Предполагается, что описание и примеры рассматриваются только как иллюстративные, при этом истинный объем и сущность изобретения указываются посредством формулы изобретения.

[00181] Следует понимать, что настоящее изобретение не ограничивается точной конструкцией, которая была описана выше и проиллюстрирована на прилагаемых чертежах, и что различные модификации и изменения могут быть сделаны в рамках его объема. Предполагается, что объем изобретения ограничивается только прилагаемой формулой изобретения.

[00182] Чтобы реализовать вышеупомянутый вариант осуществления, вариант осуществления настоящего изобретения также предлагает устройство связи. Устройство связи может быть сетевым устройством, может быть терминальным устройством, может быть микросхемой, системой микросхем или процессором, который поддерживает сетевое устройство для реализации вышеупомянутого способа, а также может быть микросхемой, системой микросхем или процессором, который поддерживает терминальное устройство для реализации вышеупомянутого способа. Устройство может быть выполнено с возможностью реализации способа, описанного в любом из вышеупомянутых вариантов осуществления способа. Для получения более подробной информации можно обратиться к описанию вышеупомянутого варианта осуществления способа.

[00183] Устройство связи может включать в себя один или более процессоров. Процессор может быть универсальным процессором, специализированным процессором и т.п. Например, процессор может быть процессором основной полосы частот или центральным процессором. Процессор основной полосы частот может быть выполнен с возможностью обработки протокола связи и данных связи, а центральный процессор может быть выполнен с возможностью управления устройством связи (таким как базовая станция, микросхема основной полосы частот, терминал, микросхема терминала, DU или CU и т.д.), выполнения компьютерных программ и обработки данных этих компьютерных программ.

[00184] Опционально, устройство связи может дополнительно включать в себя одну или более запоминающих устройств, в которых может храниться компьютерная программа, и процессор выполняет компьютерную программу, так что устройство связи может выполнять способ, описанный в вышеупомянутых вариантах осуществления способа. Альтернативно, данные также могут храниться в памяти. Устройство связи и память могут быть установлены отдельно или объединены вместе.

[00185] Опционально, устройство связи может дополнительно включать в себя приемопередатчик и антенну. Приемопередатчик может называться приемопередающим устройством, приемопередающей машиной или схемой приемопередатчика и т.д., и он выполнен с возможностью реализации функции приемопередатчика. Приемопередатчик может включать в себя приемник и передатчик. Приемник может называться приемным устройством или приемной схемой и т.д. для реализации функции приема. Передатчик может называться передающей машиной или передающей схемой и т.д., и он выполнен с возможностью реализации функции передачи.

[00186] Опционально, устройство связи может дополнительно включать в себя одну или более схем интерфейса. Схема интерфейса выполнена с возможностью приема кодовых инструкций и передачи кодовых инструкций процессору. Процессор выполняет кодовые инструкции, чтобы дать возможность устройству связи выполнить способ, описанный в любом из вышеупомянутых вариантов осуществления способа.

[00187] В реализации процессор может включать в себя приемопередатчик, выполненный с возможностью выполнения функций приема и передачи. Например, приемопередатчик может представлять собой схему приемопередатчика, интерфейс или схему интерфейса. Схема приемопередатчика, интерфейс или схема интерфейса, выполненная с возможностью приема и передачи функций, могут быть разделены или объединены вместе. Схема приемопередатчика, интерфейс или схема интерфейса могут быть выполнены с возможностью считывания и записи кодов/данных, или схема приемопередатчика, интерфейс или схема интерфейса могут быть выполнены с возможностью передачи или передачи сигнала.

[00188] В реализации процессор может хранить компьютерную программу, и компьютерная программа выполняется на процессоре, что может заставить устройство связи выполнять способ, описанный в любом из вышеупомянутых вариантов осуществления способа. Компьютерная программа может быть встроена в процессор, и в этом случае процессор может быть реализован аппаратно.

[00189] В реализации устройство связи может включать в себя схему, и схема может реализовывать функцию передачи, приема или связи в вышеупомянутых вариантах осуществления способа. Процессор и приемопередатчик, описанные в настоящем изобретении, могут быть реализованы на интегральной схеме (ИС, integrated circuit, IC), аналоговой ИС, радиочастотной интегральной схеме (radio frequency integrated circuit, RFIC), ИС смешанных сигналов, интегральной схеме специального назначения (application specific integrated circuit, ASIC), печатной плате (printed circuit board, PCB), электронном устройстве и т.п. Процессор и приемопередатчик также могут быть изготовлены с использованием различных технологических процессов ИС, таких как комплементарный металлооксидный полупроводник (КМОП, CMOS), n-металл-оксид-полупроводник (nMetal-oxide-semiconductor, NMOS), металлооксидный полупроводник с положительным каналом (positive channel metal oxide semiconductor, PMOS), биполярный переходной транзистор (bipolar junction transistor, BJT), биполярная КМОП (BiCMOS), кремний-германий (SiGe), арсенид галлия (GaAs) и т.д.

[00190] Устройство связи, описанное в вышеупомянутом варианте осуществления, может быть сетевым устройством или терминальным устройством, но объем устройства связи, описанного в настоящем изобретении, не ограничивается этим. Устройство связи может быть автономным устройством или может быть частью более крупного устройства. Например, устройство связи может представлять собой (1) автономную интегральную схему (ИС), микросхему или систему или подсистему микросхем, (2) набор из одной или нескольких ИС, дополнительно набор ИС может также включать компоненты хранения для хранения данных и компьютерных программ, (3) ASIC, например модем, (4) модуль, который может быть встроен в другие устройства, (5) приемник, терминал, интеллектуальный терминал, сотовый телефон, беспроводное устройство, телефонная трубка, мобильное устройство, устройство, установленное на автомобиле, сетевое устройство, облачное оборудование, устройство искусственного интеллекта и т.д., (6) другие устройства и т.д.

[00191] В случае, когда устройство связи может представлять собой микросхему или систему микросхем, микросхема может включать в себя процессор и интерфейс. Количество процессоров может быть один или несколько, а количество интерфейсов может быть множеством.

[00192] Опционально, микросхема также включает в себя память для хранения необходимых компьютерных программ и данных.

[00193] Специалисты в данной области техники также могут понимать, что различные иллюстративные логические блоки и этапы, перечисленные в вариантах осуществления настоящего изобретения, могут быть реализованы с помощью электронного аппаратного обеспечения, компьютерного программного обеспечения или их комбинации. Будет ли эта функция реализована аппаратным или программным обеспечением, зависит от конкретного приложения и требований к конструкции всей системы. Специалисты в данной области техники могут использовать различные способы для реализации описанных функций для каждого конкретного применения, но эту реализацию не следует понимать как выходящую за рамки защиты вариантов осуществления настоящего изобретения.

[00194] Другие варианты осуществления настоящего изобретения будут очевидны специалистам в данной области техники из рассмотрения описания и практики применения раскрытого здесь изобретения. Настоящее изобретение предназначено для охвата любых вариантов, применений или адаптаций настоящего изобретения, которые следуют общим принципам этого изобретения и включают в себя общеизвестные знания или традиционные методы в области техники, не раскрытые в настоящем описании. Описание и примеры следует рассматривать только как иллюстративные, при этом истинный объем и сущность изобретения указаны в формуле изобретения.

[00195] Следует понимать, что этапы можно переупорядочивать, добавлять или удалять с использованием различных форм процессов, показанных выше. Например, этапы, описанные в настоящей заявке, могут выполняться параллельно, последовательно или в разных последовательностях при условии, что достигаются желаемые результаты технических решений, раскрытых в настоящем описании, что не ограничивается настоящим описанием.

[00196] Вышеупомянутые варианты осуществления не предназначены для ограничения объема настоящего изобретения. Специалисты в данной области техники должны понимать, что различные модификации, комбинации, подкомбинации и замены могут быть выполнены в соответствии с проектными требованиями и другими факторами. Любые модификации, эквивалентные замены и улучшения, сделанные в рамках принципов изобретения, должны быть включены в объем изобретения.

[00197] Следует понимать, что настоящее изобретение не ограничено точной конструкцией, которая описана выше и проиллюстрирована на прилагаемых чертежах, и различные модификации и изменения могут быть сделаны в рамках его объема. Предполагается, что объем изобретения ограничен только формулой изобретения.

Изобретение относится к области техники беспроводной связи и предлагает способ и устройство определения ретранслятора. Техническим результатом является улучшение качества линий связи и характеристик связи терминального устройства. Упомянутый технический результат достигается тем, что определяют стратегию определения ретранслятора для терминального устройства согласно информации о состоянии терминального устройства (101) и определяют терминальное устройство-ретранслятор для терминального устройства согласно определенной стратегии определения ретранслятора (102), так что терминальное устройство может выбирать разные стратегии определения ретранслятора в соответствии с разными состояниями и определять разные терминальные устройства-ретрансляторы. 2 н. и 9 з.п. ф-лы, 8 ил.

1. Способ определения ретранслятора, выполняемый терминальным устройством и включающий в себя:

определение стратегии определения ретранслятора для терминального устройства согласно информации о состоянии терминального устройства; и

определение терминального устройства-ретранслятора для упомянутого терминального устройства согласно стратегии определения ретранслятора;

при этом стратегия определения ретранслятора включает в себя то, что терминальное устройство-ретранслятор удовлетворяет заданному критерию, и заданный критерий включает в себя по меньшей мере одно из следующего:

качество беспроводного канала прямой линии связи между терминальным устройством-ретранслятором и терминальным устройством выше заданного порогового значения; или

идентификатор наземной мобильной сети общего пользования (PLMN) обслуживающей соты терминального устройства-ретранслятора соответствует идентификатору PLMN обслуживающей соты терминального устройства.

2. Способ по п. 1, в котором определение стратегии определения ретранслятора для терминального устройства согласно информации о состоянии терминального устройства включает в себя:

определение того, что стратегия определения ретранслятора заключается в том, что обслуживающая сота терминального устройства-ретранслятора согласуется с обслуживающей сотой терминального устройства и терминальное устройство-ретранслятор удовлетворяет заданному критерию, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в подключенном состоянии; или

определение того, что стратегия определения ретранслятора заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию и первому критерию предпочтения, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в подключенном состоянии, при этом первый критерий предпочтения представляет собой то, что терминальное устройство, соответствующая обслуживающая сота которого согласуется с обслуживающей сотой упомянутого терминального устройства, выбирают в качестве терминального устройства-ретранслятора.

3. Способ по п. 1, в котором определение стратегии определения ретранслятора для терминального устройства согласно информации о состоянии терминального устройства включает в себя:

определение того, что стратегия определения ретранслятора заключается в том, что обслуживающая сота терминального устройства-ретранслятора согласуется с обслуживающей сотой терминального устройства и терминальное устройство-ретранслятор удовлетворяет заданному критерию, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в подключенном состоянии и терминальное устройство соединено с сетевым устройством через устройство-ретранслятор; или

определение того, что стратегия определения ретранслятора заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию и первому критерию предпочтения, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в подключенном состоянии и терминальное устройство является удаленным терминальным устройством, при этом первый критерий предпочтения представляет собой то, что терминальное устройство, соответствующая обслуживающая сота которого согласуется с обслуживающей сотой упомянутого терминального устройства, выбирают в качестве терминального устройства-ретранслятора.

4. Способ по п. 1, в котором определение стратегии определения ретранслятора для терминального устройства согласно информации о состоянии терминального устройства включает в себя:

определение того, что стратегия определения ретранслятора заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в подключенном состоянии и терминальное устройство не соединено с сетевым устройством через устройство-ретранслятор.

5. Способ по п. 1, в котором определение стратегии определения ретранслятора для терминального устройства согласно информации о состоянии терминального устройства включает в себя:

определение того, что стратегия определения ретранслятора заключается в том, что обслуживающая сота терминального устройства-ретранслятора находится в той же области сети радиодоступа (RAN), что и обслуживающая сота терминального устройства, и терминальное устройство-ретранслятор удовлетворяет заданному критерию, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в неактивном состоянии; или

определение того, что стратегия определения ретранслятора заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию и второму критерию предпочтения, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в неактивном состоянии, причем второй критерий предпочтения представляет собой то, что терминальное устройство, соответствующая обслуживающая сота которого находится в той же области RAN, что и обслуживающая сота терминального устройства, выбирают в качестве терминального устройства-ретранслятора.

6. Способ по п. 1, в котором определение стратегии определения ретранслятора для терминального устройства согласно информации о состоянии терминального устройства включает в себя:

определение того, что стратегия определения ретранслятора заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в состоянии бездействия.

7. Способ по п. 1, в котором определение стратегии определения ретранслятора для терминального устройства согласно информации о состоянии терминального устройства включает в себя:

определение того, что стратегия определения ретранслятора заключается в том, что обслуживающая сота терминального устройства-ретранслятора согласуется с обслуживающей сотой терминального устройства и терминальное устройство-ретранслятор удовлетворяет заданному критерию, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в процессе повторного установления управления радиоресурсами (RRC) или процессе восстановления RRC; или

определение того, что стратегия определения ретранслятора заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию и первому критерию предпочтения, в ответ на информацию о состоянии, заключающуюся в том, что терминальное устройство находится в процессе повторного установления RRC или процессе восстановления RRC, при этом первый критерий предпочтения представляет собой то, что терминальное устройство, соответствующая обслуживающая сота которого согласуется с обслуживающей сотой упомянутого терминального устройства, выбирают в качестве терминального устройства-ретранслятора.

8. Способ по любому из пп. 2, 3 или 7, в котором стратегия определения ретранслятора заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию и первому критерию предпочтения, и определение терминального устройства-ретранслятора для терминального устройства согласно стратегии определения ретранслятора включает в себя:

получение терминальных устройств-кандидатов, удовлетворяющих заданному критерию; и

определение целевого терминального устройства-кандидата в качестве терминального устройства-ретранслятора для терминального устройства в ответ на то, что целевое терминальное устройство-кандидат, соответствующая обслуживающая сота которого согласуется с обслуживающей сотой упомянутого терминального устройства, присутствует в терминальных устройствах-кандидатах; или

принятие любого из терминальных устройств-кандидатов в качестве терминального устройства-ретранслятора для терминального устройства, в ответ на то, что в терминальных устройствах-кандидатах отсутствует целевое терминальное устройство-кандидат, соответствующая обслуживающая сота которого согласуется с обслуживающей сотой упомянутого терминального устройства.

9. Способ по п. 5, в котором стратегия определения ретранслятора заключается в том, что терминальное устройство-ретранслятор удовлетворяет заданному критерию и второму критерию предпочтения, и определение терминального устройства-ретранслятора для терминального устройства в соответствии со стратегией определения ретранслятора включает в себя:

получение терминальных устройств-кандидатов, удовлетворяющих заданному критерию; и

определение целевого терминального устройства-кандидата в качестве терминального устройства-ретранслятора для терминального устройства, в ответ на то, что целевое терминальное устройство-кандидат, соответствующая обслуживающая сота которого находится в той же области RAN, что и обслуживающая сота терминального устройства, присутствует в терминальных устройствах-кандидатах; или

принятие любого из терминальных устройств-кандидатов в качестве терминального устройства-ретранслятора для терминального устройства, в ответ на то, что в терминальных устройствах-кандидатах отсутствует целевое терминальное устройство-кандидат, соответствующая обслуживающая сота которого находится в той же области RAN, что и обслуживающая сота терминального устройства.

10. Способ по любому из пп. 2-7 или 9, в котором

способ выполняет терминальное устройство на уровне доступа; или

способ выполняет терминальное устройство на уровне без доступа в соответствии с информацией передачи уровня доступа; при этом информация передачи содержит по меньшей мере одно из: информации о состоянии, обслуживающей соты каждого терминального устройства или списка обслуживающих сот каждого терминального устройства.

11. Терминальное устройство для определения ретранслятора, содержащее:

процессор; и

схему интерфейса, выполненную с возможностью приема кодовых инструкций и передачи кодовых инструкций в процессор;

при этом процессор выполнен с возможностью выполнения кодовых инструкций для выполнения способа по любому из пп. 1-10.
