БЫСТРОВОЗВОДИМЫЙ МОБИЛЬНЫЙ УЗЕЛ СОРТИРОВКИ ОТХОДОВ БЛОК-МОДУЛЬНОГО ТИПА Российский патент 2024 года по МПК B65F9/00 B65F1/00

Изобретение относится к области коммунального хозяйства в сфере обращения с отходами и предназначено для первичной ручной сортировки твердых коммунальных отходов (ТКО) в пределах населенных пунктов.

В названии использовано слово «узел» для определения изобретения как части инфраструктуры населенных пунктов, который способствует экономике замкнутого цикла. Связывает различные организации и людей в единую систему для реализации сортировки и дальнейшей утилизации отходов с отсутствием смешанных коммунальных отходов.

В России по нормам СанПиН 2.1.3684-21 разрешено вывозить мусор на придомовых территориях при температуре +4°С и ниже один раз в трое суток. Данные правила в документе приводят к тому, что в осенне-зимний период появляются переполненные контейнеры с мешками мусора на площадке, а не в контейнерах, что в итоге является приманкой для животных-разносчиков инфекционных заболеваний. Культура сортировки отходов при такой системе вывоза отходов не имеет возможности сформироваться. На законодательном уровне сортировка мусора для населения еще не определена и является добровольным делом. Люди не уменьшают объем потребления, а только больше потребляют и придумывают разные способы для увеличения потребления в виде доставки курьером на дом. А нормы СанПиН нацелены на нераспространение запахов и гниения, а не на объем потребления. В этом случае нарушена логика в правилах утилизации бытовых отходов и места сбора отходов получаются переполненными.

Сегодня наблюдается тенденция к отказу от мусоропроводов в многоквартирных домах с целью ликвидации неприятных запахов. Следовательно, отходы выносят на улицу в контейнеры, поэтому для решения проблем с сортировкой мусора необходимо принимать меры не только на заводах по переработке и утилизации мусора, а сразу на местах сбора мусора в придомовых территориях. Чтобы достичь высокой автоматизации сортировки мусора на мусороперерабатывающих заводах с минимизацией ручной сортировки, необходимо для начала отсортировать мусор по типу материала в самом начале его образования, то есть на придомовых местах сбора отходов, но нынешние места сбора отходов не поддаются контролю и требуют изменения с возможностью их массового распространения в любых климатических условиях. Поэтому контроль на местах сбора мусора необходим. Помимо автоматических систем контроля требуется на месте работник, который будет укрупненно сортировать и отслеживать заполняемость контейнеров и других емкостей, а также следить за порядком (далее по тексту - работник). Но для работника требуется организация рабочего места, чтобы можно было выполнять трудовую деятельность по сортировке и контролю, а для населения необходима инфраструктура, чтобы можно было не просто выбрасывать мусор, но и сортировать его.

Таким образом, с помощью известных науке технических приборов и работников можно контролировать объем заполнения контейнеров и получать отсортированные отходы по типу материала в придворовых территориях. Быстровозводимый мобильный узел сортировки отходов блок-модульного типа (далее - УСО) не решает вопрос вовлеченности населения по сортировке отходов (этот вопрос выходит за рамки данного изобретения), но дает возможность тем, кто сам решил сортировать отходы, а также закладывает основу в формировании культуры сортировки отходов.

Уровень техники

Из уровня техники известно изобретение модульная платформа для раздельного сбора и транспортировки отходов (патент RU 2646886 С1, опубл. 12.03.2018). Модульная платформа для раздельного сбора и транспортировки отходов с функцией контроля и передачи информации о степени ее наполнения, включающая контейнеры для сбора отходов и устройство контроля наполнения. Основание состоит из модулей, соединенных между собой устройствами крепления, при этом каждый модуль имеет разъемы для установки контейнеров. Причем устройство контроля и передачи данных о степени наполнения контейнеров состоит из датчика контроля наполнения, блока автономного питания и микроконтроллера с встроенными преобразователем сигнала и модулем передачи данных. Данная технология может применяться на производстве, где закрытые территории и персонал выбрасывает и сортирует отходы осознанно, и основной целью служит автоматический контроль по заполнению контейнеров.

Недостатками данного изобретения является невозможность его применения в придомовых территориях населенных пунктов из-за отсутствия контроля специальным работником за порядком и процессом сортировки и не предусматривает предварительное уплотнение прессом для повышения процента заполняемости объема контейнеров.

Известна полезная модель «Закрытое сооружение для раздельного сбора бытовых отходов» (патент RU 198765 U1, опубл. 28.07.2020). Закрытое сооружение для раздельного сбора бытовых отходов, выполненное в виде строительной конструкции, содержащей изолированное помещение для доступа населения и изолированное помещение для сбора бытовых отходов, разделенные перегородкой. При этом перегородка содержит загрузочные люки для подачи бытовых отходов в изолированное помещение для сбора бытовых отходов. Строительная конструкция выполнена одноэтажной, упомянутые люки выполнены с возможностью раздельной подачи бытовых отходов по их видам, а изолированное помещение для сбора бытовых отходов выполнено с возможностью размещения контейнеров для раздельного сбора бытовых отходов.

Недостатки данной полезной модели заключаются в использовании закрытого помещения для контейнеров, что в итоге не исключает возможности проникновения грызунов и других животных, от которых придется избавляться. Следовательно, временами необходима мокрая уборка в помещении, а это вызывает дополнительные трудозатраты в обслуживании этого помещения и возможную остановку процесса выбрасывания мусора. Из-за возможности установки контейнеров со смешанными отходами данная полезная модель предполагает, но не способствует разделению отходов, что может привести к тому, что чаще будут заполняться контейнеры с неотсортированными отходами, чем с отсортированными. Из-за органических отходов придется делать мокрую уборку с дезинфекцией. Система канализации не предусматривает автономного решения, что потребует дополнительных работ и согласований на подключение к существующим сетям населенных пунктов. В совокупности данные недостатки вызывают сомнения в функциональности и практичности данного изобретения, так как открытые площадки по сбору мусора более экономичные в обслуживании и просты в уборке и дезинфекции.

Ближайшим аналогом, выбранным в качестве прототипа, является система для раздельного сбора твердых коммунальных отходов на территории городских поселений (патент RU 2810564 С1, опубл. 27.12.2023). Система для раздельного сбора твердых коммунальных отходов на территории городских поселений, включающая основание для установки контейнерных шкафов с размещенными в них мусорными контейнерами, при этом каждый контейнерный шкаф имеет загрузочные люки с крышкой на крыше, а на фронтальной стенке - выгрузные проемы с поворотными створками, сетчатое ограждение. Основание для установки контейнерных шкафов содержит дополнительное основание в виде опорного поддона из железобетона для каждого из контейнерных шкафов, снабженное П-образными направляющими выступами для фиксации этих шкафов и углублениями для направления колес мусорных контейнеров при их перемещении через выгрузные проемы, корпус каждого контейнерного шкафа выполнен в виде трех прямоугольных панелей из железобетона, образующих вертикальные заднюю и боковые стенки, а крыша и фронтальная стенки корпуса выполнены в виде рамной металлической конструкции, закрепленной разъемными соединениями на верхних и боковых ребрах задней и боковых стенках корпуса, которые снабжены технологическими отверстиями с установленными в них кабелем электропитания и по меньшей мере одним трубопроводом подачи текучей среды для очистки и предотвращения возгорания мусорных контейнеров.

Недостатками такой системы являются высокие трудозатраты при монтаже конструкций и систем автоматики, низкая возможность подстраиваться в существующие планировки населенных пунктов в придомовые территории из-за включения в территорию места для транспорта и расстановка контейнерных шкафов невозможна в несколько линий (более двух) впритык друг к другу, что является недостаточно компактным при необходимости увеличения количества контейнеров для отходов. Достаточно высокие трудозатраты в технологии с обязательной подготовкой основания (производство строительных работ) в виде асфальтного покрытия или бетонного на месте выбранной площадки. Система предполагает дренажный водосток, следовательно, требует очень тщательного выбора места и организации территории для движения воды, так как потребует организовать водосточную систему за периметром территории изобретения, что мешает быстрому и массовому применению, такое изобретение может применяться только как частный случай. Особенностью данного изобретения является выброс мусора по двум типам: смешанный и отсортированный. В данном изобретении не предусмотрено разделение содержимого контейнеров по типам материалов, но есть возможность сдачи ценного вторсырья в специальном помещении. Следовательно, контейнеры разделены на две категории: контейнеры с отсортированным мусором и со смешанными отходами. Поскольку выбор остается за населением, сортировать отходы или нет, а на площадках допускаются контейнеры со смешанными отходами, то функционирование этой системы как системы раздельного мусора вызывает сомнение, если большинство контейнеров превратятся в смешанные отходы при условии, что оператор не отвечает за сортировку мусора, а только за наполнение контейнеров и вовремя вывезенные отходы. А в случае проведения строительно-ремонтных работ на городской территории под землей выбранного участка системы для раздельного сбора твердых коммунальных отходов на территории городских поселений потребуется продолжительное время на демонтаж и монтаж на новом месте с подготовкой основания.

Раскрытие сущности изобретения

Задачами, на решение которых направлено изобретение, являются:

1. Все отходы сортируются и предварительно уплотняются по типам материалов в соответствующие контейнеры и баки, без смешанных отходов.

2. Установление контроля за сортировкой отходов.

3. Установление контроля за отслеживанием наполнения контейнеров и баков в ручном и автоматическом режиме.

4. Вовремя опустошенные контейнеры и баки при достижении критического значения объема.

5. Изобретение должно иметь компактность и модульность.

6. Изобретение должно иметь помещение операторской, чтобы располагало оборудованием для обработки информации (далее рабочая станция), поступающей от датчиков в баках. Помещение должно иметь температуру от +18 до +27°С.

7. Возведение или демонтаж изобретения на выбранных участках, а также введение в эксплуатацию за короткие сроки. На установку одного навеса или модульного блок-контейнера выделено не более 30 минут с момента привоза элементов на площадку и столько же времени выделено на разборку. Пусконаладка оборудования заключается в подключении электричества, а также запуске и адаптации рабочей станции, с установлением связи с датчиками в контейнерах и баках.

8. Формирование на основе изобретения информационной системы, осуществляющей передачу данных в вышестоящую организацию для единой центральной системы по мониторингу состояния отходов населенного пункта.

9. Ликвидация распространения в местах сбора отходов животных, которые прикармливаются у открытых мусорных контейнеров и могут являться переносчиками инфекций.

10. Снизить зависимость производственных процессов от электросетей населенного пункта с использованием автономной чистой энергии и достичь автономности системы водоснабжения и канализации.

Технический результат заявленного изобретения заключается в повышении плотности заполнения полезного объема контейнеров и баков с разделением по типу материала.

Дополнительно изобретение позволяет:

- сформировать конфигурацию расстановки модульных блок-контейнеров и навесов в зависимости от территориальной застройки и окружающей среды;

- позволяет снизить загрязнение придомовых территорий в виде отсутствия переполненных контейнеров и полное пресечение доступа животных к контейнерам и бакам.

Сборка или разборка одного УСО, состоящего, например, из модульного блок-контейнера и семи навесов со всем сопутствующим оборудованием занимает не более одного рабочего дня (без учета установки и пуско-наладки источников чистой энергии). В оборудовании операторской хранится информация по уровню заполнения баков и передается в выше организованную единую центральную систему по мониторингу состояния отходов населенного пункта. Снижается зависимость потребления электроэнергии от сети населенного пункта.

Технический результат заявленного изобретения достигается за счет того, что быстровозводимый мобильный узел сортировки отходов блок-модульного типа состоит из навесов для расположения в них контейнеров и баков и отдельно модульных блок-контейнеров, образующих единую замкнутую строительную группу, внутри которой расположена внутренняя площадка для сортировки отходов, при этом модульный блок-контейнер имеет рабочую станцию в операторской с выходом в интернет и автономный санузел, разделенные между собой складским помещением и подключенные к электросетям населенного пункта, а каждый навес представляет собой металлическую конструкцию из стоек, объединенных крышей, закрепленный безболтовым соединением посредством вставки стоек в отверстие в железобетонной модульной платформе, на стойках навесов навешаны сетчатые калитки, по периметру навесы имеют водосточный желоб для организации внешнего и внутреннего водостока, баки и контейнеры разделены по типу материала для отсортированных отходов и установлены под навесами, при этом баки и контейнеры выполнены с крышками и содержат в защитном исполнении датчики по автоматическому контролю объема отходов, датчики передают информацию о заполнении на рабочую станцию операторской модульного блок-контейнера, причем блок-модули содержат дополнительно альтернативные источники электроснабжения из возобновляемой энергии солнца, ветра и воды, и на внутренней площадке для сортировки отходов установлен пресс для предварительного уплотнения разделенных отходов.

В частных случаях реализации быстровозводимый мобильный узел сортировки отходов блок-модульного типа содержит сборный навес, разбирающийся на железобетонную модульную платформу, стойки, крышу, калитки, нижний стопор и водосточные желоба с трубами.

Петли на калитках выполнены с возможностью открывания калитки как в левую, так и в правую стороны на каждой стойке навеса, калитка выполнена в одном варианте и выполняется одновременно для левого и правого открывания.

Контейнеры и баки дополнительно имеют педаль для ножного открытия крышки.

Быстровозводимый мобильный узел сортировки отходов блок-модульного типа дополнительно включает в своей конструкции молниеотвод, связанный с металлическими частями строительной группы и установленный вплотную к навесам.

Модульный блок-контейнер имеет электрическое теплоснабжение и оборудован резервным переносным автономным источником питания, работающим на топливе.

Модульные блок-контейнеры оснащены системой видеонаблюдения, кнопками связи с аварийно-спасательными службами, огнетушителем, средствами дезинфекции рук и уличными светильниками, закрепленными к модульным блок-контейнерам и навесам.

Конструкция навесов выполнена с возможностью соединения стоек с железобетонной модульной платформой посредством болтового и штифтового соединения.

Рабочая станция связана с единой центральной системой по мониторингу состояния отходов населенного пункта, которая объединяет множество быстровозводимых мобильных узлов сортировки отходов блок-модульного типа в единую информационную сеть с обработкой данных по отходам.

За счет полного изготовления навесов с модульными блок-контейнерами в заводских условиях с возможностью разборки на крупноузловые элементы достигается сокращение времени строительно-монтажных работ в черте населенных пунктов. Крупноузловые элементы навеса разделены на железобетонную модульную платформу, металлические стойки, крышу, калитки и водосточные желоба с трубами. Модульный блок-контейнер представлен в виде готовой конструкции. Конфигурация изобретения обеспечивает мобильность при транспортировке, а также повторное использование в случае сборки-разборки изобретения. Самодостаточность навеса с платформой наделяет его определением блока, а симметричная однотипная форма навеса формирует свойством модульности.

Передача данных о заполнении контейнеров и баков с помощью датчиков на рабочую станцию операторской и далее по средствам связи и сети интернет происходит передача полученной информации в вышестоящую организацию (например, в администрацию или управляющую компанию) для формирования единой центральной системы по мониторингу состояния отходов населенного пункта.

Контейнеры и баки с крышками препятствуют проникновению в них животных, а открытая сетчатая конструкция изобретения лишает их возможности обосноваться на данной территории.

Данное изобретение удовлетворяет нормам СанПиН 2.1.3684-21, в котором говорится что под контейнерами должна быть оборудована площадка с бетонным или асфальтовым покрытием и возможностью подъезда автотранспорта для беспрепятственного вывоза.

Краткое описание чертежей

Заявленное изобретение поясняется представленными чертежами.

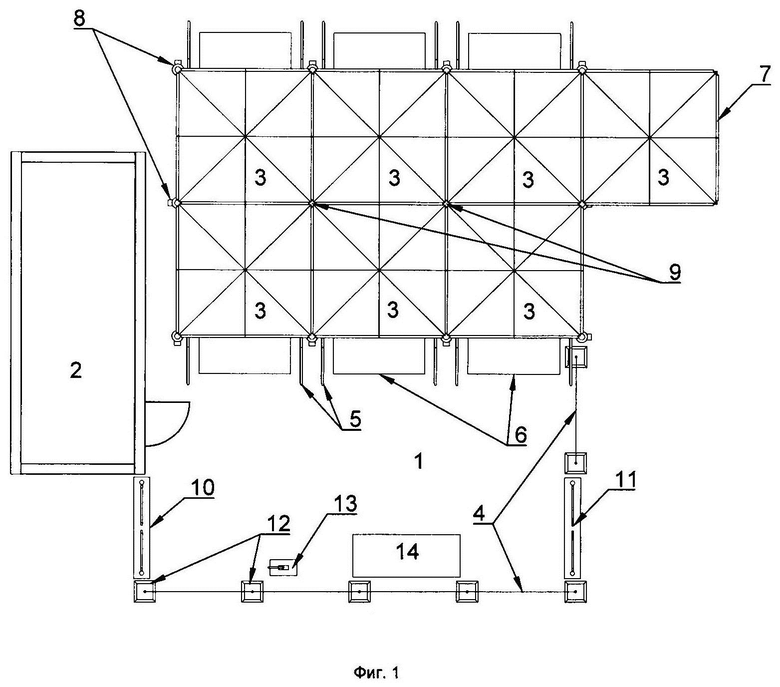

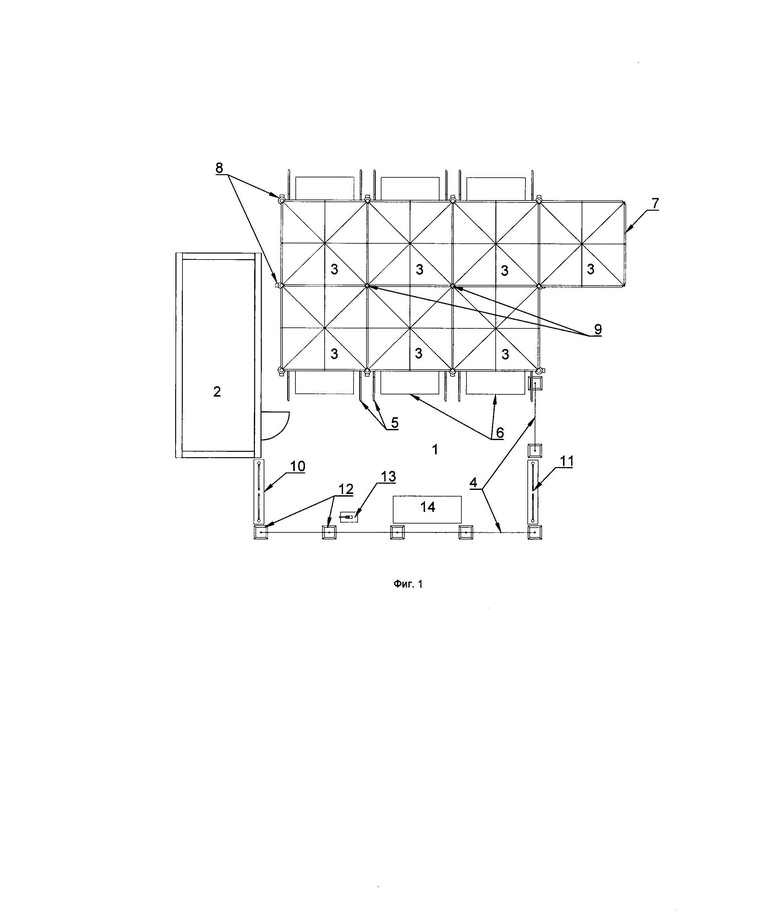

На Фиг. 1 изображен один из множества вариантов компоновки УСО с одним модульным блок-контейнером и семью навесами.

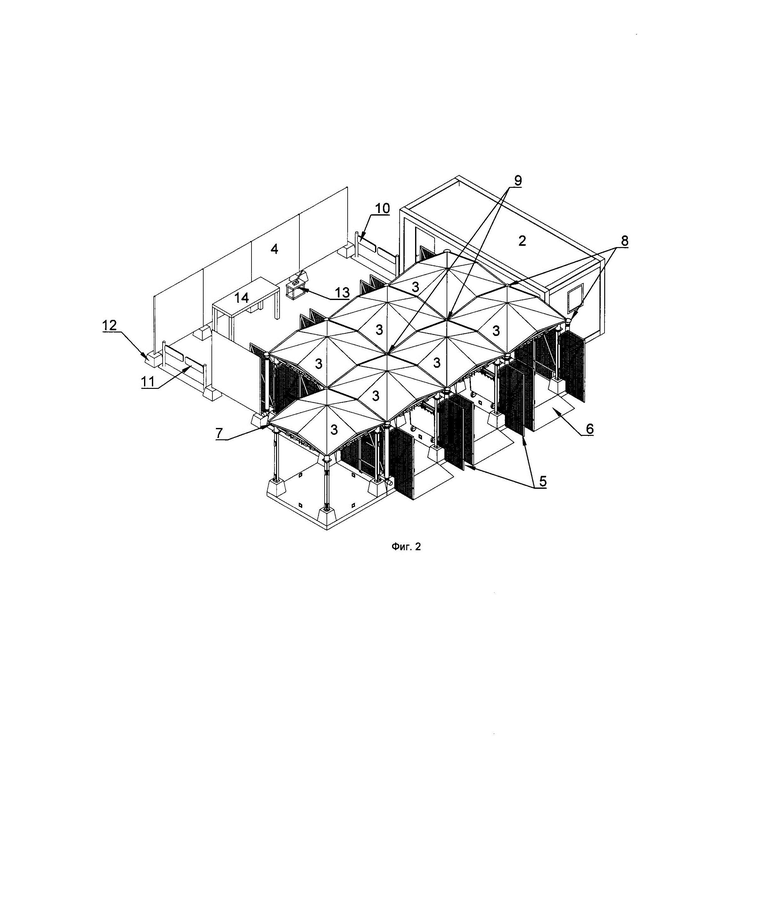

На Фиг. 2 изображен внешний вид в изометрии УСО с одним модульным блок-контейнером и семью навесами, где:

1 - внутренняя площадка

2 - модульный блок-контейнер

3 - навес

4 - ограждение

5 - калитки

6 - пандус

7 - водосточный желоб

8 - наружный водосток

9 - внутренний водосток

10 - вход

11 - выход

12 - столбы

13 - пресс

14 - сортировочный стол.

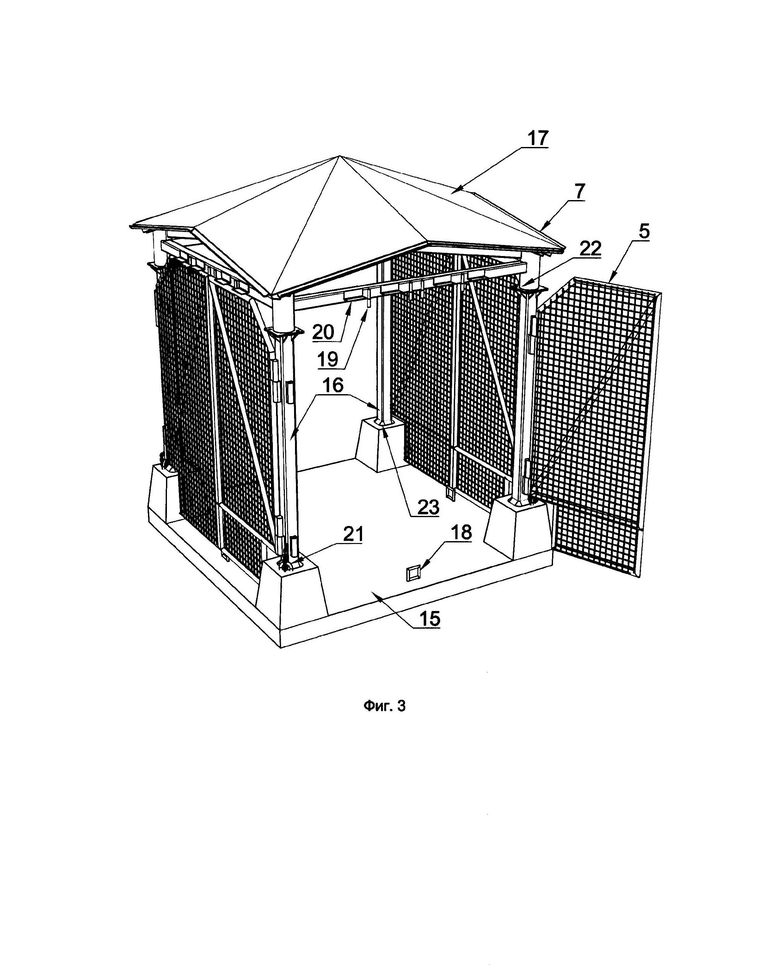

На Фиг. 3 изображен на виде в перспективе отдельно один навес блок-модульного типа заводской готовности, не показаны задние две калитки и передняя левая для информативности, также не показаны вертикальные трубы от водосточного желоба, которые крепятся к стойкам с помощью хомутов.

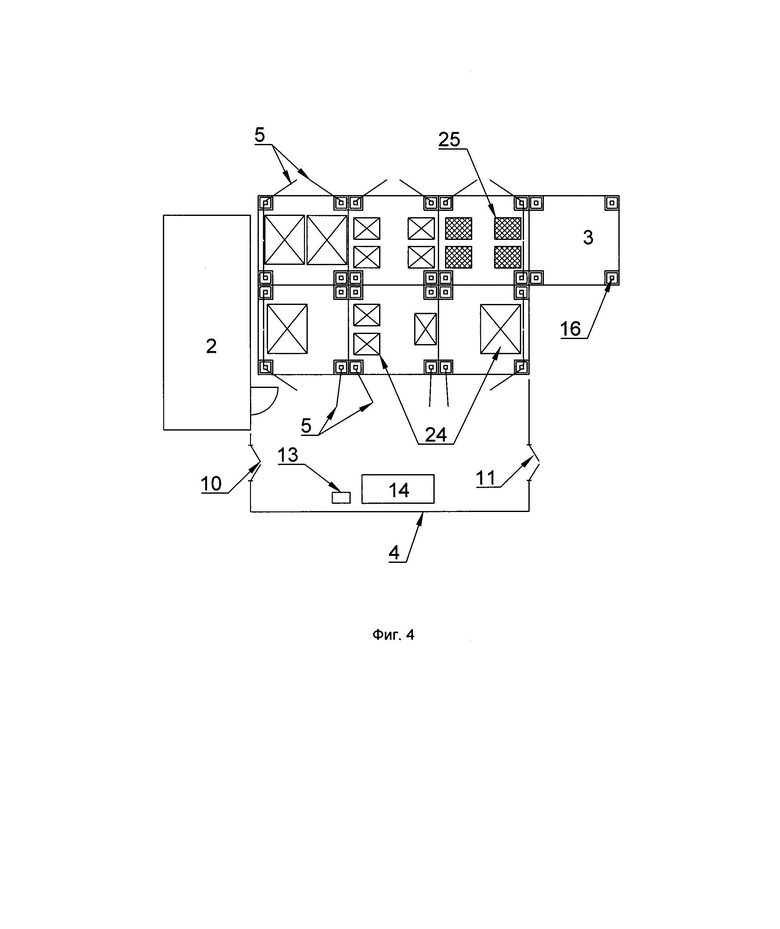

На Фиг. 4 схематично представлен один вариант из множества расположения контейнеров и баков различных габаритов внутри навесов.

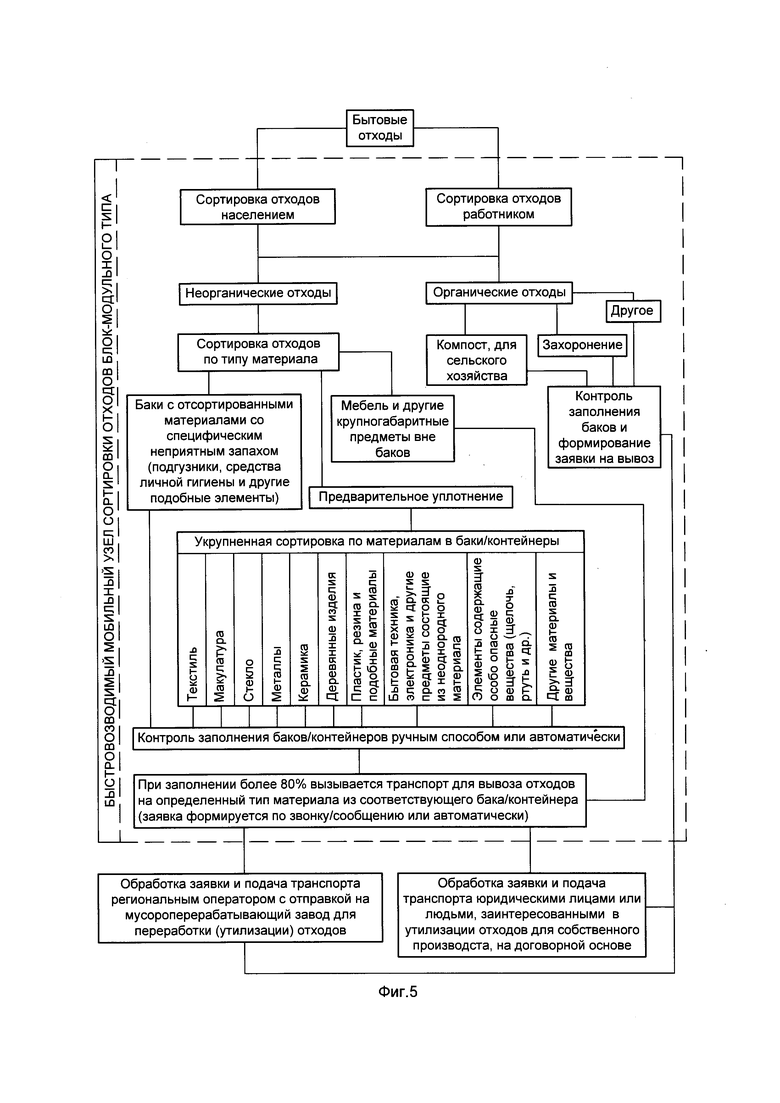

На Фиг. 5 изображен схематично рабочий процесс сортировки и сбора на утилизацию бытовых отходов с момента поступления в УСО и до загрузки в транспорт.

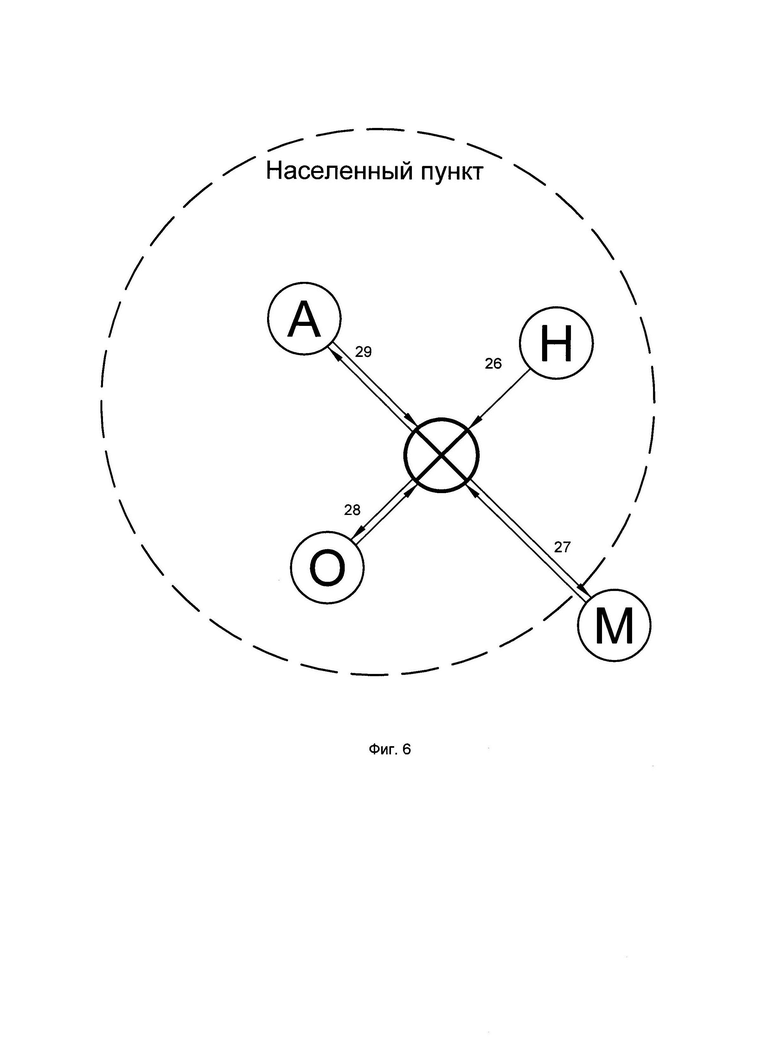

На Фиг. 6 изображено схематичное изображение связи организаций и населения по технологии сбора, сортировки и утилизации мусора для достижения экономики замкнутого цикла через УСО, где само изобретение указано как узел в кружке с перекрестными линиями, А - администрация или управа населенного пункта, О – организации, заинтересованные в использовании вторсырья для собственного производства, Н - население, которое приносит бытовые отходы, М - мусоровывозящая компания (региональный оператор).

Осуществление изобретения

Быстровозводимый мобильный узел сортировки отходов блок-модульного типа (Фиг. 1, Фиг. 2) установлен на поверхности, которая уже на выбранной территории выполнена из асфальта, бетона или брусчатки, может быть представлена в виде щебеночной засыпки поверхности или автодорожных железобетонных плит, в крайнем случае подходит выровненная уплотненная поверхность земли, покрытая искусственным материалом во избежание образования грязи в дождливую сырую погоду.

УСО имеет внутреннюю площадку 1, образованную с помощью модульных блок-контейнеров 2, навесов 3 и ограждением 4 при необходимости его установки. Изобретение включает модульные блок-контейнеры 2 для работников и навесы 3 с калитками 5, установленными по периметру группы навесов 3, внутри между навесами 3 калитки 5 не устанавливают, если необходимо поставить мусорный контейнер большего размера или более, удобно использовать внутреннее пространство под навесами 3. Количество рядов и изделий модульных блок-контейнеров 2 и навесов 3 определены исходя из возможности размещения на выбранном участке местности и потребности во время эксплуатации. Мусорные контейнеры установлены на колесах для удобства обслуживания и использования, а баки объемом до ста литров могут быть без колес, но все емкости обязательно имеют крышки. Для удобства подхода к контейнерам и бакам под навес 3 или перекатывания мусорных контейнеров и баков используется переносной пандус 6, который выполнен из легких и прочных материалов. Пандус 6 убирается в случае ненадобности или создания помех при движении. Водосточный желоб 7 по периметру навеса 3 собирает и направляет поток осадков, по углам навесов 3. Организован наружный водосток 8 и внутренний водосток 9, который под крышей навесов 3 соединяется с ближайшим наружным водостоком 8, не мешая проходу человека над головой. Водосточные трубы крепятся к конструкциям навесов 3 с помощью хомутов (не показано). Для организации движения людей предусмотрена система ограждений на вход 10 и система ограждений на выход 11 по типу гидаж, в частном случае возможна установка сетчатых калиток (не показано) на вход 10 и выход 11 высотой до двух метров. Система ограждений на вход 10 всегда находится ближе к модульному блок-контейнеру 2, чем система ограждений на выход 11. С противоположной стороны от навесов установлено сетчатое ограждение 4 высотой не более двух метров для защиты от сноса мусора ветром. Сетчатое ограждение 4 прикреплено к столбам 12 на бетонных блоках без заглубления в основание. Сетчатое ограждение 4 и столб 12 не монтируют в случаях: расстановки навесов 3 в линии напротив друг друга с расстоянием, между которыми организована внутренняя площадка 1 для движения людей, или вместо ограждения 4 могут быть использованы существующие объекты территориальной застройки в виде торцов сооружений, подпорные стены, живые изгороди или ограждения от других построек. Рядом с навесами 3 находится минимум один пресс 13 для уплотнения неорганических тонкостенных материалов перед отправкой в контейнеры и баки. Рядом с навесами 3 находится минимум один сортировочный стол 14 для удобства сортировки отходов, если отходы не были заранее отсортированы. На территории, выделенной под УСО, находятся элементы питания от альтернативных источников энергии (не показано), за исключением водяной турбины, которая находится за пределами территории, но питает УСО. На территории установлен молниеотвод с заземлением (не показан), который установлен вплотную к навесам и связан с металлическими частями строительной группы.

Модульные блок-контейнеры 2 - это конструкции из металлического каркаса и тонколистовой облицовки, обшитые утеплителем, с установленными в них окнами и дверями. Внутри представлены минимум три помещения - операторская, складское помещение, санузел. В операторской представлено все системное компьютерное оборудование. В санузле присутствует умывальник, чаша или унитаз с фекальным баком и запас воды, системы водоснабжения имеют запас на сутки, следовательно, фекальный бак рассчитан больше, чем объем воды, данная система считается автономной. Данная конструкция полностью изготовлена и собрана в заводских условиях.

Очистка фекального бака осуществляется ассенизатором. По запросу работников привозят отдельно воду для пополнения баков воды. Система предусматривает подключение к централизованным коммуникациям при возможности. В складском помещении хранятся резервный переносной автономный источник питания, работающий на топливе и огнетушитель, также в складском помещении хранятся все необходимые инструменты и элементы, необходимые для работы УСО, но временно снятые, например, нижний стопор. В модульном блок-контейнере 2 предусмотрено электрическое отопление, которое необходимо в зимний период, оно большой мощности в сравнении с рабочей станцией и требует подключения к электросетям населенного пункта. Поверхность модульного блок-контейнера 2 выполнена таким образом, чтобы можно было наносить краску для рисунков, данная возможность необходима для вовлечения людей к проблеме экологии и дает возможность нарисовать детям школьного возраста свои художественные творения на данную тематику.

Навес 3 состоит из железобетонной модульной платформы 15 с выступами под стойки 16 и крыши 17, организованные в виде металлической конструкции, обшитой металлическим листом сверху. По периметру металлического листа крыши 17 происходит крепление водосточного желоба 7 из гибкого материала толщиной до двух миллиметров. На петлях стоек 16 установлена калитка 5. На железобетонной модульной платформе 15 предусмотрен съемный стопор 18 для калитки 5 в закрытом положении, если калитки 5 находятся в открытом положении, стопор 18 снят. На крыше 17 установлен верхний стопор 19 для калитки 5. На крыше 17 приварены металлические профили 20 для предотвращения снятия калитки 5 с петель в закрытом состоянии. Навесы 3 запроектированы таким образом, чтобы основная масса конструкции приходилась на нижнюю железобетонную модульную платформу 15, что обеспечивает устойчивость против опрокидывания и позволяет не заглубляться в основание под землю, сетчатое ограждение 4 и калитки 5 позволяют минимизировать горизонтальные нагрузки от ветра. От снега и других осадков защищает металлическая крыша 17. Основная жесткость навесов 3 обеспечивается за счет крестовых связей металлоконструкций крыши 17 закрытой металлическим листом и за счет организации соединения стойки 16 безболтовым соединением с железобетонной модульной платформой 15 по принципу скользящей заделки. Стойки 16 вставляются в подготовленное на этапе изготовления отверстие (не показано) в железобетонной модульной платформе 15. Для защиты от случайного отрыва стойки 16 от железобетонной модульной платформы 15 предусмотрена съемная крепежная цепь или металлический крепежный хомут (не показано) через монтажные петли 21 платформы. Крепление крыши 17 к стойкам 16 выполнено через вставку стойки 16 в опорную трубу крыши 17 и дополнительно зафиксировано через болты по опорным пластинам 22. Для защиты соединения стойки 16 с железобетонной модульной платформой 15 используется изолирующий материал с наружным защитным фартуком 23 из листовой жести, для защиты от проникновения осадков на стыке конструкций. Как самый распространенный вариант, навес 3 со всех боковых и фасадных сторонах выглядит одинаково, таким образом не имея четкого разделения на переднюю, торцевую и заднюю сторону.

В зависимости от объемов поступающих типов материалов подбирается оптимальная компоновка по количеству контейнеров и баков (Фиг. 4), под навесами 3 установлены контейнеры и баки мусоровывозящих компаний 24 различных габаритов и контейнеры 25 от лиц и организаций, использующих отсортированный материал для собственного производства.

Процесс сортировки бытовых отходов в УСО отображен на схеме (Фиг. 5). Населению необходимо сортировать отходы до похода их к мусорным контейнерам и бакам или выполнить сортировку совместно с работником на месте УСО перед или под навесами 3. Возможен вариант оплаты человеком за сортировку мусора работнику, если человек не может потратить свое время на сортировку, при этом система видеонаблюдения записывает все происходящее на внутренней площадке и фиксирует нарушения поведения и сортировки как со стороны населения, так и со стороны работников. Мусор разделяют на органический и неорганический. Органический мусор делится на полезный в виде компоста и ненужный для захоронения или другие цели. Неорганический сортируется по типам материалов: стекло, металл, макулатура, текстиль, керамика, деревянные изделия, опасные вещества, техника, мебель и другие. А также предусмотрен отдельный контейнер для подгузников и средств личной гигиены с неприятным запахом. Для мебели предусмотрен отдельный навес без контейнеров и баков. Все твердые неорганические тонкостенные элементы проходят предварительное уплотнение через пресс 13, за исключением стекла, в целях уменьшения объема материала и увеличения плотности заполняемости контейнеров и баков. Контроль заполнения контейнеров и баков происходит в автоматическом режиме, при отказе автоматики процесс контроля выполняется в ручном режиме работником. Органические отходы обязательно контролируются вручную вне зависимости от процента заполнения и могут вывозиться раньше. После достижения отметки содержимого контейнеров и баков более 80% вызывается транспорт для сбора и транспортирования отходов в места утилизации. Транспорт увозит строго определенный тип мусора согласно его материалу, мусоровоз со смешанными отходами не требуется.

В каждом контейнере и баке находится датчик в защищенном исполнении для сбора информации по количеству заполнения в процентах от общего полезного объема. Через определенные интервалы времени или после каждого поднятия крышки данные передаются на рабочую станцию в диспетчерской. На рабочей станции представлена вся информация по всем бакам данного УСО. При заполнении критической отметки в 80% и более информация подается в вышестоящую организацию, у которой сформирована единая центральная система по мониторингу состояния отходов населенного пункта (далее ЕЦС), задача которой обработать все УСО находящиеся в населенном пункте и предложить мусоровозам самый оптимальный вариант движения для сбора мусора, чтобы оптимизировать количество мусорного транспорта в городе и справиться с задачей вовремя вывезенных отходов с УСО (конструктивная особенность и изобретательский уровень ЕЦС не рассматривается в объеме правовой охраны УСО и выходит за рамки данного изобретения), поэтому в частных случаях УСО может работать как самостоятельный узел для связи с администрациями, мусоровывозящими компаниями (региональными операторами) и другими организациями и лицами. В тоже время в УСО есть контейнеры от организаций и лиц с собственным производством, они могут быть подключены к ЕЦС либо работник передает данные о заполнении вручную по средствам связи.

УСО выполняет роль связующего узла в совместной работе по сортировке отходов (Фиг. 6). Население приносит мусор показано стрелкой 26 и сортирует его совместно с работником в УСО. По мере заполнения контейнеров и баков информация передается (показано стрелкой 27) в мусоровывозящую компанию через ЕЦС и в ответ подается транспорт для сбора отходов. Также происходит процесс показано стрелкой 28 и с другими лицами и организациями, предоставившими свои контейнеры для сбора отходов. Информация о заполнении контейнеров и баков отправляется показано стрелкой 29 в администрацию/управу населенного пункта для анализа и мониторинга ситуации с отходами, для дальнейшего решения по оптимизации количества быстровозводимых мобильных узлов сортировки отходов блок-модульного типа на основе частоты заполнения контейнеров. Транспорт должен забирать мусор не чаще одного раза в день. Лица и организации, решившие поставить личные контейнеры для использования в собственном производстве, согласовывают свои намерения с администрацией населенного пункта в целях соблюдения порядка. Стрелки процессов, показанные в обе стороны, означают, что идет взаимодействие по передаче отходов или информацией о наполнении отходов, у населения только одна основная функция - принести отсортированные отходы.

Процесс монтажа УСО

На выбранный участок местности привозят элементы УСО и далее:

- выравнивается поверхность основания;

- устанавливаются модульные блок-контейнеры 2;

- происходит установка в горизонтальное положение железобетонных модульных платформ 15, с минимальным уклоном для движения талых вод;

- вставляются стойки 16 в отверстия железобетонной модульной платформы 15, фиксируются металлической цепью или металлическим крепежным хомутом к монтажным петлям;

- надевается крыша 17 и фиксируется со стойками 16 через болты;

- надеваются калитки 5 и регулируются, часть открытыми оставляют для прохода, остальные остаются закрытыми;

- крепится система водоотведения, желоба 7 и водосточные трубы;

- устанавливается ограждение 4 со столбами 12, при необходимости формирования внутренней площадки 1;

- устанавливается система ограждений на вход 10 и выход 11;

- сортировочный стол 14 и пресс 13 устанавливаются перед контейнерами;

- установка контейнеров и баков в навесах 3;

- монтируется система молниеотвода с заземлением при необходимости;

- устанавливаются источники питания от возобновляемой чистой энергии и сами элементы генерации электроэнергии;

- контейнеры и баки подключаются к источникам питания;

- монтируются осветительные приборы на модульных блок-контейнерах 2 или навесах 3;

- крепятся камеры видеонаблюдения на модульном блок-контейнере 2;

- осуществляется подключение к электросетям;

- в холодное время года прогреваются помещения в модульном блок-контейнере 2;

- заполняются водой емкости в санузле;

- запускается рабочая станция и синхронизируется с контейнерами и баками;

- УСО готово к работе.

В целях организации противопожарных мер конструкция навесов 3 выполнена из негорючих материалов, а контейнеры и баки выполнены с крышками, чтобы не поддерживать открытое горение. В целях пожарной безопасности в модульных блок-контейнерах 2 находится огнетушитель.

Мойка и санитарная уборка происходит следующим образом. Внутренняя площадка 1 и навесы 3 убираются и моются силами дворников или подметально-моечным транспортом во время ежедневной уборки территории, контейнеры и баки с установленным промежутком времени отвозятся на мойку после опустошения, заменяются на чистые и чередуются через определенные интервалы времени. Внутренняя площадь модульных блок-контейнеров 2 убирается и моется по договору, либо самим работником, либо другим человеком. В зимний период силами дворников убирается снег с территории и чистится дорога для подъезда мусоровоза.

В случае необходимости закрыть УСО, чтобы работник покинул рабочее место, необходимо все незакрепленное уличное оборудование убрать под навесы 3 или в модульные блок-контейнеры 2, двери закрываются на замки, калитки 5 фиксируются к нижнему стопору 18 и к верхнему стопору 19.

Для удобства использования контейнеров и баков с крышками и с целью гигиены рук предусмотрено использование контейнеров с педалями, с ножным открытием, минимизируется контакт с общественными предметами, а калитки 5 всегда открыты для населения в процессе работы УСО, за исключением штормовых погодных условий, когда нужно закрыть все калитки 5, чтобы контейнеры и баки не снесло ветром за территорию. Для тех людей, кому необходимо продезинфицировать руки, работники предоставляют дезинфицирующее средство, которое в летний период находится на открытом воздухе, закрепленное на стенке блок-контейнера 2. Также в процессе сортировки работники предоставляют одноразовые полиэтиленовые перчатки.

В зависимости от потребности администрация, или управляющая компания, или товарищество решают вопрос об увеличении или уменьшении количества навесов 3, количества модульных блок-контейнеров 2 или количества пресса 13 с сортировочными столами 14.

Территорию для установки УСО подбирают исходя из доступности подъезда мусоровоза как можно ближе к контейнерам и на расстоянии не более ста метров.

Следует понимать, что после рассмотрения специалистом приведенного описания с примером осуществления предлагаемого УСО, а также сопроводительных чертежей, для него станут очевидными другие изменения, модификации и варианты реализации изобретения. Таким образом, все подобные изменения, модификации и варианты реализации, а также другие области применения, не имеющие расхождения с сущностью настоящего изобретения, следует считать защищенными настоящим изобретением в объеме прилагаемой формулы.

Источники информации

1. СанПиН 2.1.3684-21 «Санитарно-эпидемиологические требования к содержанию территорий городских и сельских поселений, к водным объектам, питьевой воде и питьевому водоснабжению населения, атмосферному воздуху, почвам, жилым помещениям, эксплуатации производственных, общественных помещений, организации и проведению санитарно-противоэпидемических (профилактических) мероприятий».

Изобретение относится к области коммунального хозяйства в сфере обращения с отходами и предназначено для первичной ручной сортировки твердых коммунальных отходов в пределах населенных пунктов. Быстровозводимый мобильный узел сортировки отходов блок-модульного типа состоит из навесов для расположения в них контейнеров и баков и отдельно модульных блок-контейнеров, образующих единую замкнутую строительную группу, внутри которой расположена внутренняя площадка для сортировки отходов. При этом модульный блок-контейнер имеет рабочую станцию в операторской с выходом в интернет и автономный санузел, разделенные между собой складским помещением, и подключен к электросетям населенного пункта. Каждый навес представляет собой металлическую конструкцию из стоек, объединенных крышей, закрепленный безболтовым соединением посредством вставки стоек в отверстие в железобетонной модульной платформе. На стойках навесов навешаны сетчатые калитки, а по периметру навесы имеют водосточный желоб для организации внешнего и внутреннего водостока. Баки и контейнеры разделены по типу материала для отсортированных отходов и установлены под навесами. При этом баки и контейнеры выполнены с крышками и содержат в защитном исполнении датчики по автоматическому контролю объема отходов, которые передают информацию о заполнении на рабочую станцию операторской модульного блок-контейнера. Блок-модули содержат дополнительно альтернативные источники электроснабжения из возобновляемой энергии солнца, ветра и воды, а на внутренней площадке для сортировки отходов установлен пресс для предварительного уплотнения разделенных отходов. Технический результат заключается в повышении плотности заполнения полезного объема контейнеров и баков с разделением по типу материала, а также снижении загрязнения придомовых территорий за счет отсутствия переполненных контейнеров и полном пресечении доступа животных к контейнерам и бакам. 6 з.п. ф-лы, 6 ил.

1. Быстровозводимый мобильный узел сортировки отходов блок-модульного типа, состоящий из навесов для расположения в них контейнеров и баков и отдельно модульных блок-контейнеров, образующих единую замкнутую строительную группу, внутри которой расположена внутренняя площадка для сортировки отходов, при этом модульный блок-контейнер имеет рабочую станцию в операторской с выходом в интернет и автономный санузел, разделенные между собой складским помещением, и подключенный к электросетям населенного пункта, а каждый навес представляет собой металлическую конструкцию из стоек, объединенных крышей, закрепленный безболтовым соединением посредством вставки стоек в отверстие в железобетонной модульной платформе, на стойках навесов навешаны сетчатые калитки, по периметру навесы имеют водосточный желоб для организации внешнего и внутреннего водостока, баки и контейнеры разделены по типу материала для отсортированных отходов и установлены под навесами, при этом баки и контейнеры выполнены с крышками и содержат в защитном исполнении датчики по автоматическому контролю объема отходов, датчики передают информацию о заполнении на рабочую станцию операторской модульного блок-контейнера, причем блок-модули содержат дополнительно альтернативные источники электроснабжения из возобновляемой энергии солнца, ветра и воды, и на внутренней площадке для сортировки отходов установлен пресс для предварительного уплотнения разделенных отходов.

2. Быстровозводимый мобильный узел по п. 1, отличающийся тем, что навес является сборным, разбирающимся на железобетонную модульную платформу, стойки, крышу, калитки, нижний стопор и водосточные желоба с трубами.

3. Быстровозводимый мобильный узел по п. 1, отличающийся тем, петли на калитке выполнены с возможностью открывания ее как в левую, так и в правую сторону на каждой стойке навеса, калитка выполнена в одном варианте и выполняется одновременно для левого и правого открывания.

4. Быстровозводимый мобильный узел по п. 1, отличающийся тем, что контейнеры и баки дополнительно имеют педаль для ножного открытия крышки.

5. Быстровозводимый мобильный узел по п. 1, отличающийся тем, что дополнительно включает в своей конструкции молниеотвод, связанный с металлическими частями строительной группы и установленный вплотную к навесам.

6. Быстровозводимый мобильный узел по п. 1, отличающийся тем, модульный блок-контейнер имеет электрическое теплоснабжение и оборудован резервным переносным автономным источником питания, работающим на топливе.

7. Быстровозводимый мобильный узел по п. 1, отличающийся тем, что модульные блок-контейнеры дополнительно оснащены системой видеонаблюдения, кнопками связи с аварийно-спасательными службами, огнетушителем, средствами дезинфекции рук и уличными светильниками, закрепленными к модульным блок-контейнерам и навесам.
