Способ внесения твердых органических удобрений и мелиорантов Российский патент 2024 года по МПК A01C3/04

Группа изобретений относится к сельскому хозяйству, в частности к способам и устройствам для внесения твердых органических удобрений и мелиорантов в почву.

Известен способ внесения дефеката с использованием фронтально-перекидных и грейферных погрузчиков (Технология внесения дефеката с использованием фронтально-перекидных и грейферных погрузчиков / А.П. Дьячков, В.И. Глазков, Н.П. Колесников // Вестник Челябинского государственного агроинженерного университета. - Челябинск, 2004. - Т. 42. - С.71 - 72.).

Согласно этому способу вносимый материал вывозят транспортными средствами на поле и укладывают в бурты, которые располагают посередине обрабатываемого участка, при этом масса бурта пропорциональна дозе внесения и площади участка. В процессе внесения материала (дефеката), его перегружают из сформированных буртов фронтальными или грейферными погрузчиками в разбрасыватели. Внесение дефеката осуществляется следующим образом. Разбрасыватель обрабатывает участок, начиная распределение сразу же от места расположения бурта либо от границы участка. Для уменьшения уплотнения почвы холостое движение разбрасывателя с грузом и без груза происходит по одному и тому же следу.

Недостаток этого способа заключается в том, что при использовании в технологии внесения дефеката грейферных и фронтальных погрузчиков разбрасыватели типа РУМ (МВУ), необходимо оснащать предохранительными решетками, назначение которых - не пропустить комки больших размеров и посторонние предметы в кузов разбрасывателя и предотвратить попадание в кузов сорняков, которые могут забить дозирующее окно.

Другим недостатком рассматриваемого способа является то, что при смене позиции погрузчика от одного бурта к другому, на месте нахождения первого бурта остается остаток материала порядка 200-300 кг (по конструктивным возможностям данные погрузчики не могут «взять» полностью дефекат из бурта). Поэтому, перед сменой позиции, погрузчик отвалом должен «растащить» этот остаток по полю, после этого сменить позицию.

Ещё одним недостатком рассматриваемого способа является то, что для его осуществления большегрузным автотранспортным средствам необходимо выезжать на поле, что приводит к переуплотнению почвы.

Также известен прицеп-перегрузчик свёклы включающий раму с установленным на неё кузовом, внутри которого расположен скребковый транспортёр и выгрузное устройство в виде транспортёра пруткового типа, имеющие привод от гидравлической системы агрегатируемого с ним трактора (Bergmann - Ludwig Bergmann - Goldenstedt: [сайт]. - URL: www.bergmann-goldenstedt.de (дата обращения: 28.04.2023). - Текст : электронный).

Недостатками этого прицепа-перегрузчика является использование наклонного транспортёра пруткового типа, что, в случае его применения для перегрузки твердых органических удобрений или мелиорантов, может привести к просыпанию перегружаемого материала.

Другим недостатком такого перегрузчика является отсутствие механизма подготовки перегружаемого материала к внесению, что требуется при внесении слежавшихся удобрений (мелиорантов).

Задача изобретения - совершенствование технологического процесса внесения твердых органических удобрений и мелиорантов при их внесении большими дозами.

Технический результат от использования изобретения - повышение производительности основных технологических агрегатов (разбрасывателей) и качества распределения вносимого материала.

Технический результат достигается тем, что способ предполагает уменьшение простоев разбрасывателей в процессе внесения за счёт использования предлагаемого устройства в качестве мобильной машины для транспортировки и загрузки вносимого материала в разбрасыватель, что уменьшит холостые переезды разбрасывателей до минимума и тем самым увеличит их производительность. Так же устройство используется для подготовки вносимого материала за счет его измельчения, что улучшит качество распределения вносимого материала.

Устройство для транспортировки материала и загрузки его в разбрасыватель включает кузов, скребковый транспортёр, измельчающий аппарат, состоящий из нескольких вертикальных роторов, направление вращения которых обеспечивает подачу материала на выгрузное устройство, которое выполнено в виде горизонтального и регулируемого по высоте наклонного ленточного транспортёра.

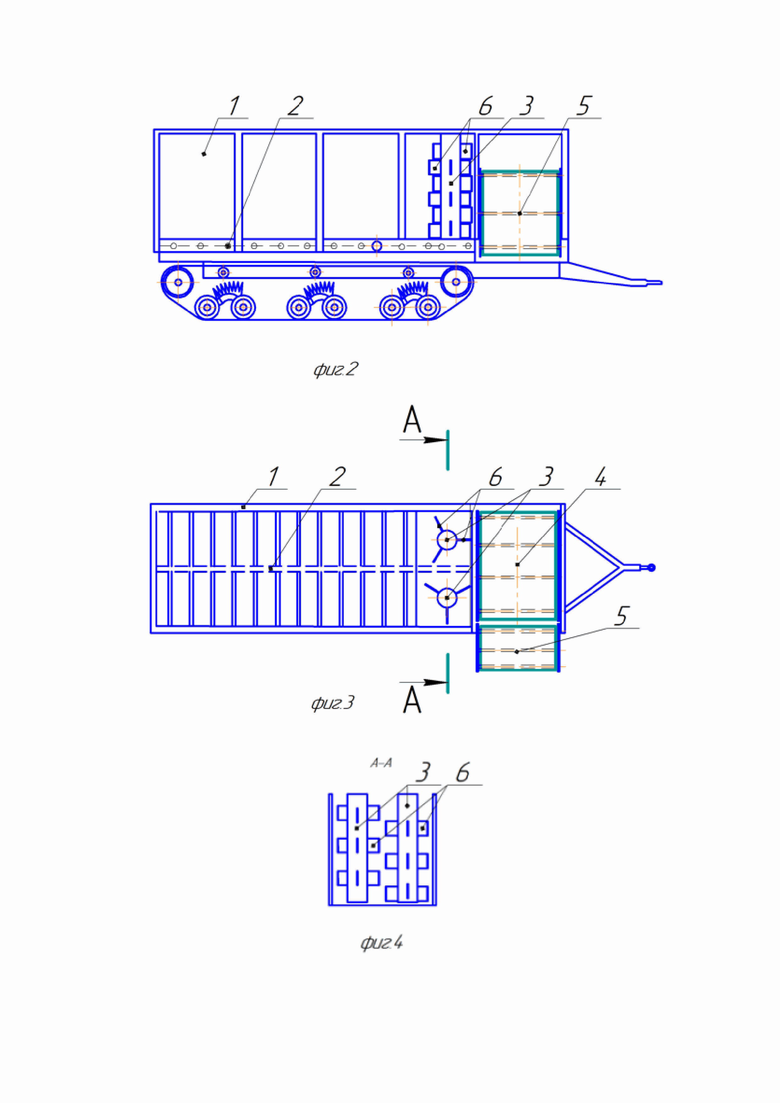

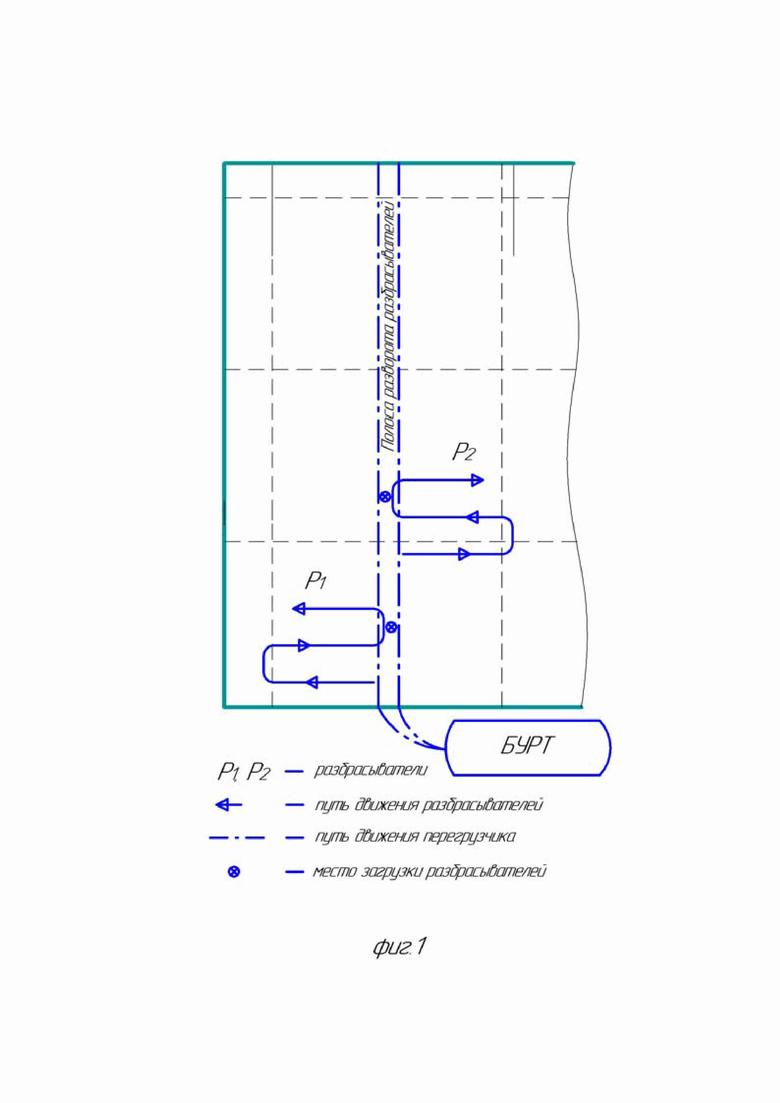

На фиг. 1 - представлена схема работы на поле предлагаемого устройства и основных технологических агрегатов (разбрасывателей), на фиг. 2 - представлена схема устройства для транспортировки и загрузки материала в разбрасыватели (вид сбоку), на фиг. 3 - вид этого устройства сверху, на фиг. 4 - показан измельчитель материала.

Устройство состоит из кузова 1, скребкового транспортёра 2, измельчителья 3, горизонтального ленточного транспортёра 4, наклонного ленточного транспортёра 5.

Устройство предполагает использование гусеничной ходовой части для уменьшения удельного давления на почву. Роторный измельчитель 3 выполнен в виде нескольких роторов с установленными на них лопатками 6. Лопатки 6 расположены на роторе 3 в несколько рядов для обеспечения измельчения и подачи материала на горизонтальный ленточный транспортёр 4. Транспортеры 4 и 5 представляют собой устройства непрерывного действия с рабочим органом в виде ленты. Горизонтальный ленточный транспортер 4 обеспечивает подачу материала на наклонный ленточный транспортёр 5, при этом наклонный ленточный транспортёр 5 имеет возможность регулировки угла наклона для выгрузки материала в кузов разбрасывателя.

Внесение твердых органических удобрений или мелиорантов с использованием предлагаемого устройства осуществляют следующим образом. Удобрения или мелиоранты заблаговременно вывозят с мест хранения самосвальными транспортными средствами и укладывают в бурт на краю поля. Поле предварительно разбивают на участки, размер которых зависит от требуемой дозировки, грузоподъёмности и рабочей ширины захвата разбрасывателей P₁ и P₂. Заявляемое устройство загружается из бурта, автономным погрузчиком и выезжает на поле на полосу разворота разбрасывателей согласно схеме движения, представленной на фиг. 1, где осуществляет их загрузку. Устройство агрегатируется с трактором требуемого тягового класса. При перегрузке материала в кузов разбрасывателя, материал подаётся скребковым транспортером 2 к роторам 3 и измельчается ими. Измельчённый материал подается горизонтальным ленточным транспортером 4 на наклонный ленточный транспортёр 5, который регулируется под высоту кузова разбрасывателя, это уменьшает количество просыпавшегося материала при перегрузке и позволяет работать практический с любым типом кузовных разбрасывателей.

Таким образом, предлагаемая конструкция устройства для транспортировки и загрузки твердых органических удобрений и мелиорантов, практически исключает простои разбрасывателей и уменьшает переуплотнение почвы за счёт наличия гусеничной ходовой части и отсутствия необходимости большегрузным автомобилям заезжать на поле для формирования бурта. Подготовка вносимого материала с помощью роторного измельчителья уменьшает средний размер разбрасываемых частиц, что позволяет разбрасывателям более качественно распределить его по поверхности поля.

Изобретение относится к сельскому хозяйству. Способ внесения твердых органических удобрений и мелиорантов заключается в том, что загружают вносимый материал из бурта, расположенного на краю поля, в устройство для транспортировки и загрузки твердых органических удобрений и мелиорантов, включающее прицеп на гусеничном ходу, в кузове которого установлен скребковый транспортер и которое снабжено роторным измельчителем и ленточными горизонтальным и наклонным выгрузными транспортерами, с последующей доставкой и его перегрузкой в разбрасыватель, работающий на поле. Перегрузку вносимого материала в разбрасыватель осуществляют с его предварительным измельчением. Техническим результатом является повышение производительности основных технологических агрегатов - разбрасывателей и качества распределения вносимого материала, исключение переуплотнения почвы, а также исключение просыпания перегружаемого материала. 4 ил.

Способ внесения твердых органических удобрений и мелиорантов, характеризующийся тем, что загружают вносимый материал из бурта, расположенного на краю поля, в устройство для транспортировки и загрузки твердых органических удобрений и мелиорантов, включающее прицеп на гусеничном ходу, в кузове которого установлен скребковый транспортер и которое снабжено роторным измельчителем и ленточными горизонтальным и наклонным выгрузными транспортерами, с последующей доставкой и его перегрузкой с предварительным измельчением в разбрасыватель, работающий на поле.
