БЕСПРОВОДНОЕ УСТРОЙСТВО ФИКСАЦИИ УКОЛОВ ПРИ ФЕХТОВАНИИ НА ШПАГАХ Российский патент 2024 года по МПК A63B69/02

Изобретение относится к технике спортивного инвентаря и используется для фиксации уколов в фехтовании.

Наиболее близким к предлагаемому изобретению является НАКОНЕЧНИК ДЛЯ ФИКСАЦИИ УКОЛОВ ПРИ ФЕХТОВАНИИ НА ШПАГАХ И РАПИРАХ (патент РФ на полезную модель RU 38623 U1, опубликовано 10/07/2004), содержащий корпус с вставленными в него изоляционным пятачком и удерживаемой винтами подпружиненной подвижной головкой, состоящей из втулки с венчиком, центрального штыря, буфера, контактной пружины и резистора, отличающийся тем, что венчик втулки и буфер выполнены в виде по крайней мере шести зубчатых сегментов, размещенных в межсегментных пазах друг друга и изолированных между собой.

Недостатком НАКОНЕЧНИКА ДЛЯ ФИКСАЦИИ УКОЛОВ ПРИ ФЕХТОВАНИИ НА ШПАГАХ И РАПИРАХ по патенту РФ № 38623 является проводная схема фиксации уколов.

Задачей заявляемого изобретения является создание беспроводного устройства фиксации уколов при фехтовании на шпагах.

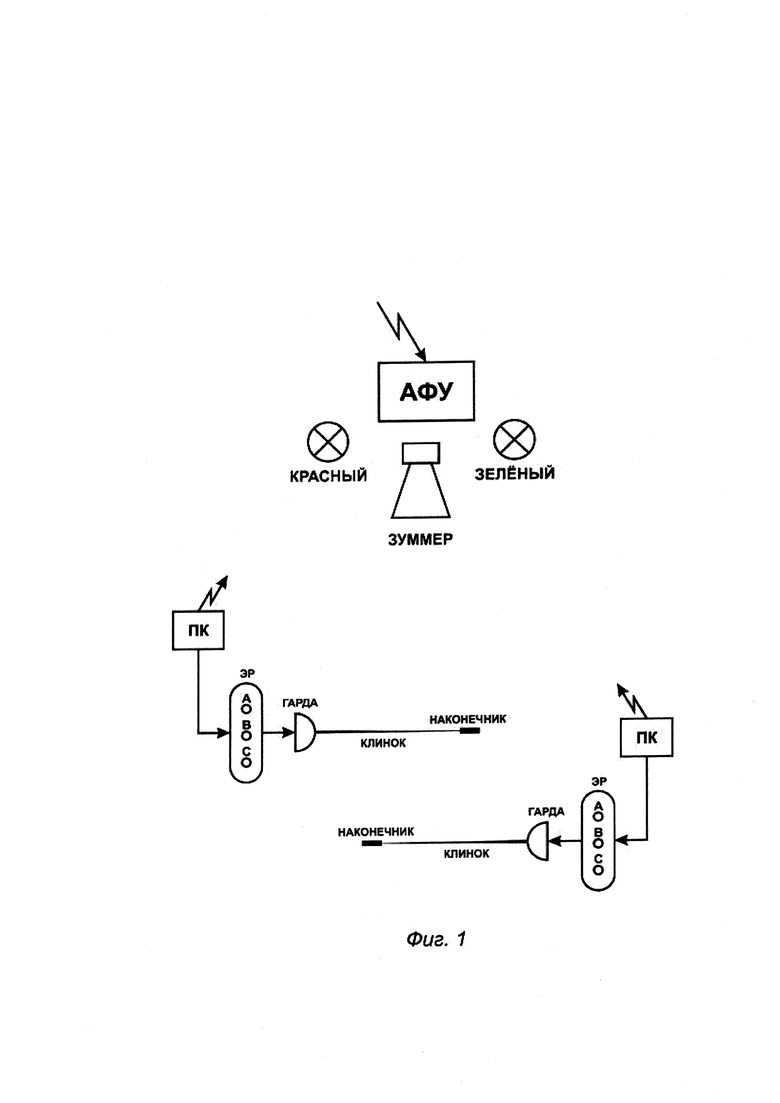

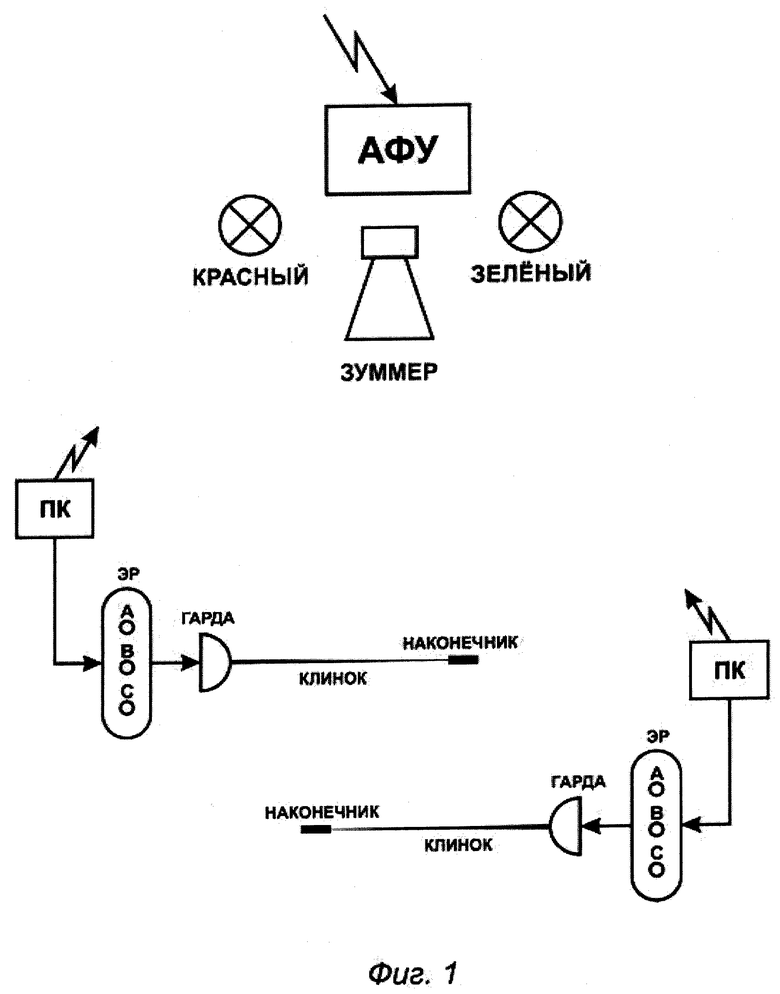

Устройство (Фиг. 1) состоит из аппарата фиксации уколов (АФУ), расположенного в районе середины дорожки на стене, столе или полу, вне дорожки и двух полукомплектов (П/К) в виде коробочек, закрепленных на спинах спортсменов. Каждый П/К соединен через электрический разъем (ЭР) со шпагой, имеющей наконечник (Фиг. 4). Отличие от известного наконечника состоит в том, что на наконечник надета насадка.

Насадка совместно с подпружиненной подвижной кнопкой составляют пару подвижных относительно друг друга и корпуса наконечника контактов, позволяющих надежно не фиксировать недействительные уколы перпендикулярно к поверхности и под углом к ней за счет использования гарды соперника или металлической дорожки в качестве проводника для создания электрической цепи шунтирования электрической цепи фиксации действительного укола.

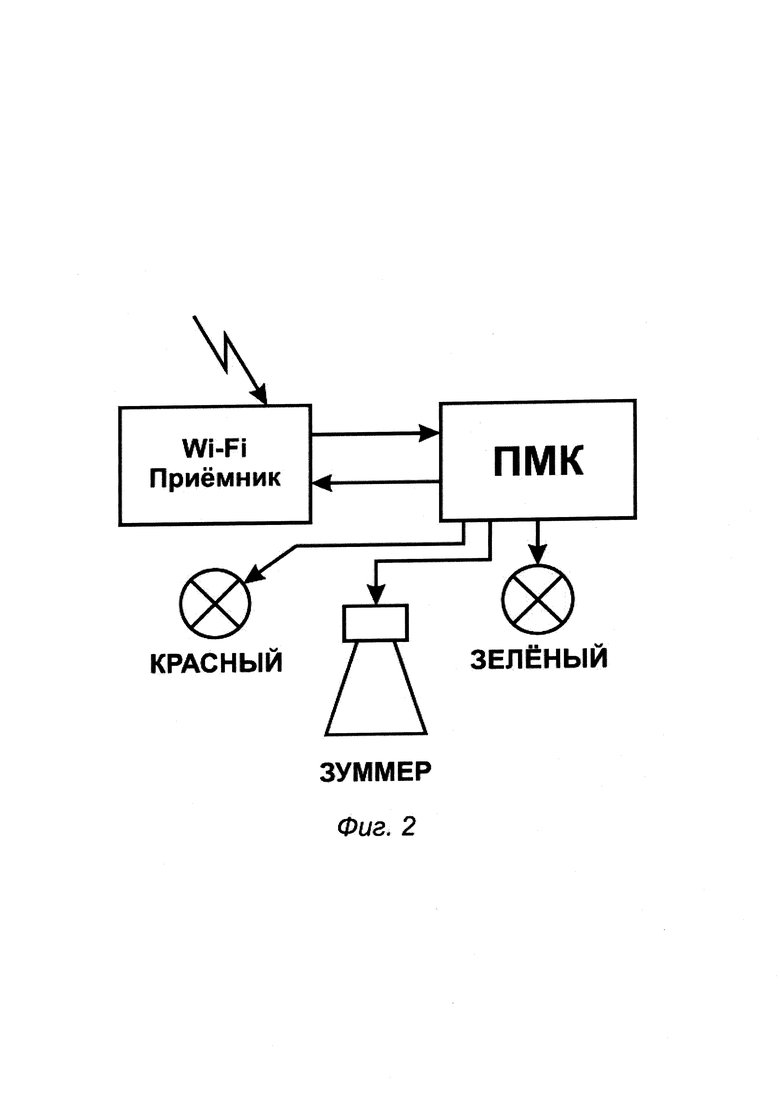

АФУ (Фиг. 2) принимает сообщения о действительном уколе от передатчиков П/К на Wi-Fi приемник, программируемый микроконтроллер (ПМК) дешифрирует их, при получении сообщения о действительном уколе от одного из П/К АФУ включает соответствующую световую индикацию (красный или зеленый фонарь) и звуковой зуммер, включает программный таймер и начинает отсчет 0.2 сек. Если до истечения этого промежутка времени приходит сообщение о действительном уколе от второго П/К, то АФУ включает второй фонарь и фиксирует дубль - обоюдный укол, если сообщение не приходит, то горит один фонарь - это "чистый укол". Световая и звуковая сигнализация работает программируемый промежуток времени и выключается. Аппарат снова готов к работе.

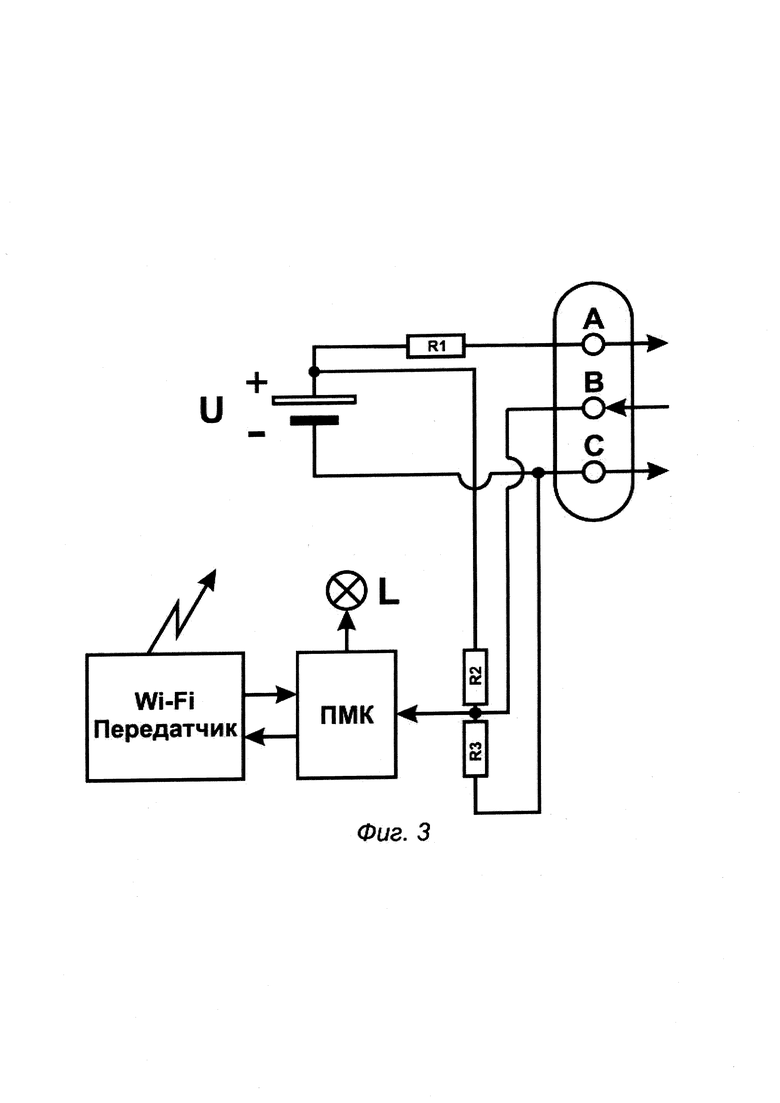

П/К (Фиг. 3) состоит из блока питания БП, сопротивления R1, делителя напряжения на сопротивлениях R2 и R3 (R2=R3), светодиода L, программируемого микроконтроллера (ПМК) и Wi-Fi передатчика. П/К соединен со шпагой через электрический разъем (ЭР) тремя проводами А, В и С.

В исходном положении контакты А, В и С разомкнуты, на вход ПМК подается напряжение с делителя напряжения равное 1/2 U. ПМК не выдает никаких команд.

При уколе в поражаемую поверхность, которой является вся поверхность тела бойца, защищенная, например, фехтовальной курткой, бриджами, гетрами, маской, на шпаге замыкаются контакты А и В, создается электрическая цепь фиксации действительного укола: контакт ʺ+ʺ БП --> R1 --> контакт А ЭР --> контакт В ЭР вход ПМК. Подаваемое напряжение почти равно U БП; ПМК формирует сигнал для Wi-Fi передатчика и тот передает на АФУ сигнал о произведенном действительном уколе. Дополнительно выдается команда ПМК на включение светодиода на 3- 5 сек.

При уколе в металлическую дорожку, на которой фехтуют бойцы или в металлическую гарду (несимметричная полусфера из металла, защищающая кисть руки от травмы) укол не должен фиксироваться. Это достигается за счет того, что на шпаге замыкаются все 3 контакта А, В и С. При этом создается электрическая цепь шунтирования недействительного укола: нулевой потенциал с ʺ-ʺ контакта БП по цепи: ʺ-ʺ контакта БП --> контакт С ЭР --> контакт В ЭР --> подается на вход ПМК. Получив нулевой потенциал, ПМК не формирует сигнал для Wi-Fi передатчика и тот не передает на аппарат сигнал о произведенном недействительном уколе.

Работа шпаги с предлагаемым наконечником отличается от работы шпаги с известным наконечником тем, что добавлена цилиндрическая насадка на корпус наконечника, используемого в известной проводной схеме фиксации уколов.

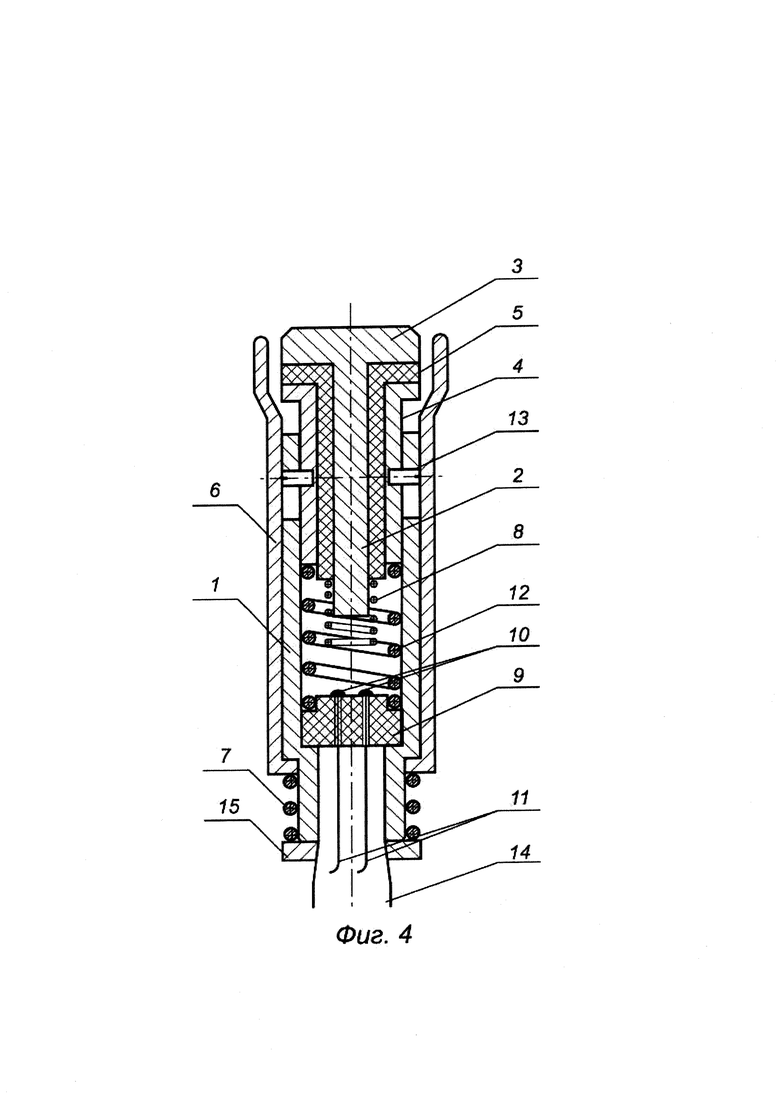

Наконечник (Фиг. 4) состоит из корпуса 1, центрального штыря 2 с шляпкой 3, изоляционного стакана 5 и втулки 4. Детали 3, 5 и 4 механически прочно вставлены друг в друга и составляют единое целое - электрически изолированную от корпуса кнопку. Втулка 4 вставлена в корпус 1 и прикреплена винтами 13 через пазы в корпусе, определяющие рабочий ход втулки. Пружина 12 подпирает втулку снизу и определяет усилие нажатия кнопки, при котором пружина 8 замыкает контакты 10, которые вставлены в изоляционную втулку 9. К контактам 10 подсоединены изолированные провода 11, идущие от наконечника по ложбине клинка 14 к гарде и далее на электрический 3-контактный разъем шпаги. На корпус наконечника надета подпружиненная подвижная втулка 6. Шайба 15 позволяет пружине 7 поджимать насадку снизу и держать его в крайнем верхнем положении. Наконечник шпаги (Фиг. 1) работает следующим образом: в исходном положении контакты А и В разомкнуты, так как к кнопке не приложено требуемое усилие, подпирающая пружина 12 не нажата, контактная пружина 8 не касается контактов 10 и не замыкает их.

При уколе в поражаемую поверхность, которой является вся поверхность тела бойца, защищенная фехтовальной курткой, бриджами, гетрами, маской и т.д., подпирающая пружина 12 нажата и контактная пружина 8 касается контактов 10 и замыкает их, создается электрическая цепь фиксации действительного укола: контакт А ЭР --> провод 11 --> контакт 10 --> пружина 8 --> другой контакт 10 --> другой провод 11 --> контакт В ЭР.

При уколе в металлическую дорожку, на которой фехтуют бойцы или в металлическую гарду, укол не должен фиксироваться. Это достигается за счет того, что контакт В замыкается с контактом С по цепи: контакт С ЭР --> гарда --> клинок --> корпус наконечника 1 --> цилиндрическая насадка 6 --> точка соприкосновения насадки 6 с гардой соперника --> гарда соперника --> точка соприкосновения шляпки 3 кнопки с гардой соперника --> штырь 2 --> пружина 8 --> замкнутые контакты 10 --> контакт В ЭР, создается электрическая цепь шунтирования недействительного укола.

Примечание: Контакт С ЭР шпаги, гарда, клинок и наконечник клинка электрически соединены друг с другом и через ЭР с минусом БП полукомплекта.

Изобретение относится к технике спортивного инвентаря и используется для фиксации уколов в фехтовании. Беспроводное устройство фиксации уколов при фехтовании на шпагах состоит из аппарата фиксации уколов (АФУ), расположенного в районе середины дорожки на стене, столе или полу, вне дорожки и двух полукомплектов (П/К) в виде коробочек, закрепленных на спинах спортсменов, каждый П/К соединен через электрический разъем (ЭР) со шпагой, имеющей наконечник, отличается тем, что на наконечник надета насадка, которая совместно с подпружиненной подвижной кнопкой составляют пару подвижных относительно друг друга и корпуса наконечника контактов, позволяющих надежно не фиксировать недействительные уколы перпендикулярно к поверхности и под углом к ней за счет использования гарды соперника или металлической дорожки в качестве проводника для создания электрической цепи шунтирования электрической цепи фиксации действительного укола, при этом АФУ принимает сообщения о действительном уколе от передатчиков п/к на Wi-Fi приемник, программируемый микроконтроллер (ПМК) дешифрирует их, при получении сообщения о действительном уколе от одного из П/К АФУ включает соответствующую световую индикацию (красный или зеленый фонарь) и звуковой зуммер, включает программный таймер и начинает отсчет 0.2 с, если до истечения этого промежутка времени приходит сообщение о действительном уколе от второго П/К, то АФУ включает второй фонарь и фиксирует дубль - обоюдный укол, если сообщение не приходит, то горит один фонарь - это "чистый укол"; световая и звуковая сигнализация работает программируемый промежуток времени и выключается. Обеспечивается создание беспроводного устройства фиксации уколов при фехтовании на шпагах. 3 з.п. ф-лы, 4 ил.

1. Беспроводное устройство фиксации уколов при фехтовании на шпагах, состоящее из металлической дорожки, на которой фехтуют бойцы, аппарата фиксации уколов (АФУ), выполненного с возможностью расположения в районе середины дорожки на стене, столе или полу, вне дорожки, и двух полукомплектов (П/К) в виде коробочек, выполненных с возможностью закрепления на спинах спортсменов, каждый П/К соединен через электрический разъем (ЭР) со шпагой с гардой, имеющей наконечник, отличающееся тем, что на наконечник надета насадка, содержащая подпружиненную подвижную кнопку, которые совместно друг с другом составляют подвижную пару относительно друг друга, при этом гарда соперника или металлическая дорожка выполнены с возможностью использования их в качестве проводника для создания шунтирования электрической цепи фиксации действительного укола, при этом АФУ выполнено с возможностью принятия сообщений о действительном уколе от передатчиков П/К на Wi-Fi приемник, при этом П/К содержит программируемый микроконтроллер (ПМК), выполненный с возможностью дешифрирования полученных сообщений о действительном уколе от одного из П/К, а также АФУ выполнен с возможностью включения соответствующей световой индикации, представляющей красный или зеленый фонарь и звуковой зуммер, который включает программный таймер.

2. Беспроводное устройство по п. 1, отличающееся тем, что П/К также состоит из блока питания БП, сопротивления R1, делителя напряжения на сопротивлениях R2 и R3 (R2=R3), светодиода L, программируемого микроконтроллера (ПМК) и Wi-Fi передатчика; при этом П/К соединен со шпагой через электрический разъем (ЭР) тремя проводами А, В и С.

3. Беспроводное устройство по п. 1, отличающийся тем, что насадка на корпус наконечника выполнена цилиндрической.

4. Беспроводное устройство по п. 1, отличающийся тем, что наконечник состоит из корпуса (1), центрального штыря (2) с шляпкой (3), изоляционного стакана (5) и втулки (4); детали (3), (5) и (4) механически прочно вставлены друг в друга и составляют единое целое - электрически изолированную от корпуса кнопку; втулка (4) вставлена в корпус (1) и прикреплена винтами (13) через пазы в корпусе, определяющие рабочий ход втулки; пружины (12), которая подпирает втулку снизу и определяет усилие нажатия кнопки, при котором пружина (8) замыкает контакты (10), которые вставлены в изоляционную втулку (9); к контактам (10) подсоединены изолированные провода (11), идущие от наконечника по ложбине клинка (14) к гарде и далее на электрический 3-контактный разъем шпаги; на корпус наконечника надета подпружиненная подвижная втулка (6); шайба (15) выполнена с возможностью пружине (7) поджимать насадку снизу и держать его в крайнем верхнем положении.
