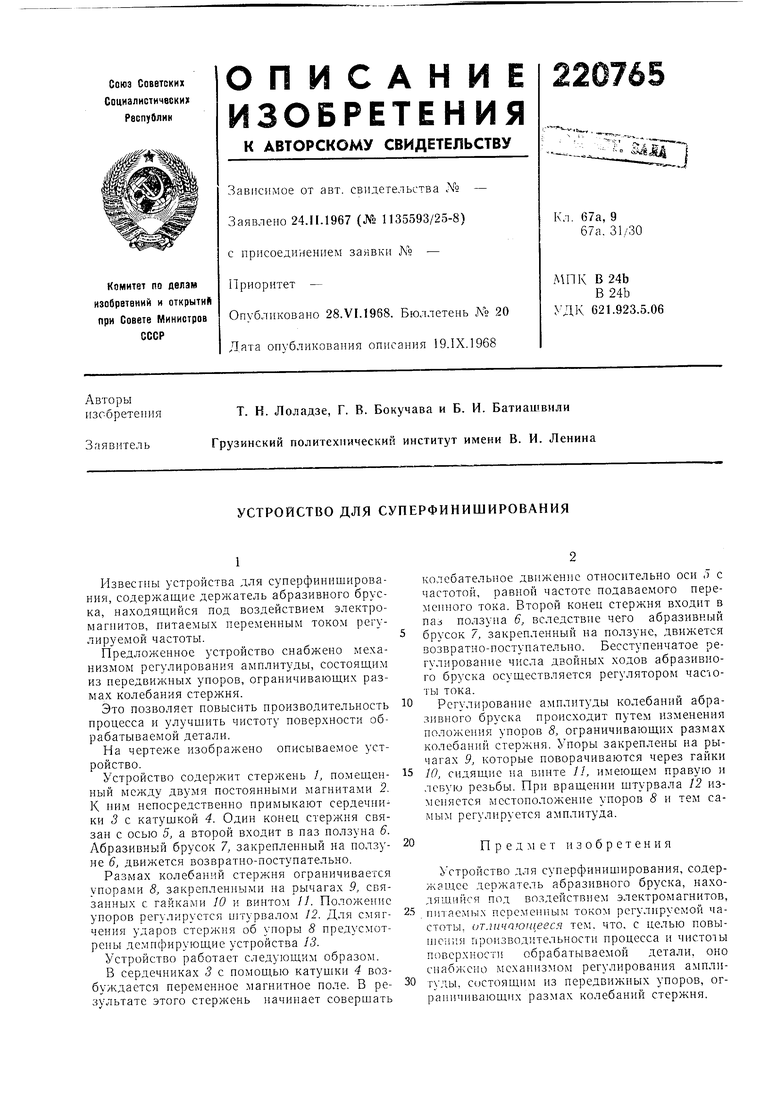

УСТРОЙСТВО для СУПЕРФИНИШИРОВАНИЯ Советский патент 1968 года по МПК B24B35/00

Известны устройства для суперфиниширования, содержаш,ие держатель абразивного бруска, находящийся под воздействием электромагнитов, питаемых переменным током регулируемой частоты.

Предложенное устройство снабжено механизмом регулирования амплитуды, состоящим из передвижных упоров, ограничивающих размах колебания стержня.

Это позволяет повысить производительность процесса и улучшить чистоту поверхности обрабатываемой детали.

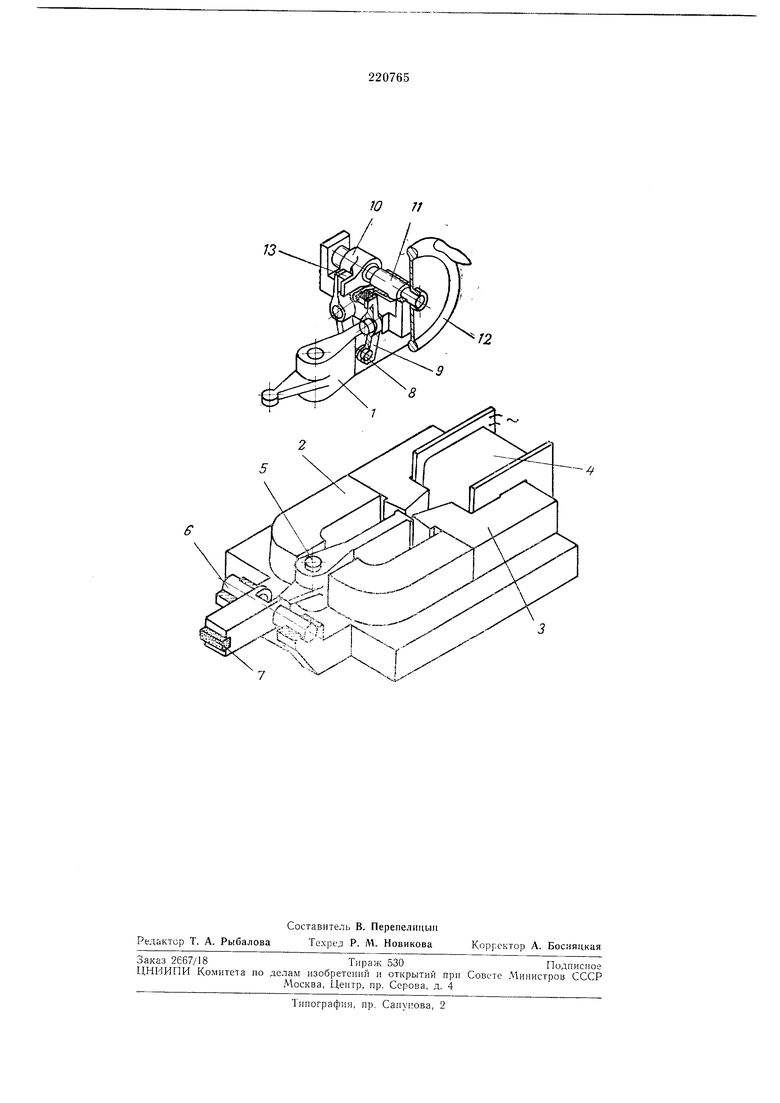

На чертеже изображено описываемое устройство.

Устройство содержит стержень /, помещенный между двумя постоянными магнитами 2. К ним непосредственно примыкают сердечники Л с катушкой 4. Один конец стержня связан с осью 5, а второй входит в паз ползуна 6. Абразивный брусок 7, закрепленный на ползуне 6, движется возвратно-поступательно.

Размах колебаний стержня ограничивается упорами 8, закрепленными на рычагах 9, связанных с гайками 10 и винтом //. Положение упоров регулируется штурвалом 12. Для смягчения ударов стержня об у норы 8 предусмотрены демпс})ирующие устройства J3.

колебательное движение относительно оси 5 с частотой, равной частоте подаваемого переменного тока. Второй конеп стержня входит в паз ползуна 6, вследствие чего абразивный

брусок 7, закрепленный на ползуне, движется возвратно-поступательно. Бесступенчатое регулирование числа двойных ходов абразивного бруска осуществляется регулятором час10ты тока.

Регулирование амплитуды колебаний абразивного бруска происходит путем изменения положения упоров 8, ограничивающих размах колебаний стержня. Упоры закреплены на рычагах 9, которые поворачиваются через гайки

10, сидящие на винте //, имеющем правую и левую резьбы. При вращении штурвала 12 изменяется местоположение упоров 8 и тем самым регулируется амплитуда.

Предмет изобретения

Устройство для суперфиниширования, содержаидее держатель абразивного бруска, нахоДЯШ.ИЙСЯ под вoздeйcтвиe i электромагнитов, пнтаемы. переменным током регулируемой частоты, отличающееся тем. что. с целью повын еи; я Г1роизвод тельности процесса и чистоты поверхности обрабатываемой детали, оно снабжено механизмом регулирования амплитуды, состоящим из передвижных упоров, ограничивающих размах колебаний стержня.

13

Ю f

vi/
